1 STADION MIEJSKI w LUBLINIE PROJEKT BUDOWLANY Strona 1 z 12 Nazwa obiektu: STADION MIEJSKI W LUBLINIE PROJEKT BUDOWLANY TOM NR 2.2 OPERAT POśAROWY Adres obiektu: ul. Krochmalna, Lublin Numery ewidencyjne działek: Działki o nr ew.: 3/3, 3/24, 3/26 obręb 17 arkusz 4 Zamierzenie Budowlane: Budowa stadionu miejskiego w Lublinie wraz z zagospodarowaniem przylegającego terenu. Inwestor: Generalny Wykonawca: Jednostka Projektowa: GMINA LUBLIN Plac Króla Władysława Łokietka Lublin BUDIMEX SA ul. Stawki Warszawa ESTUDIO LAMELA ul.szucha Warszawa

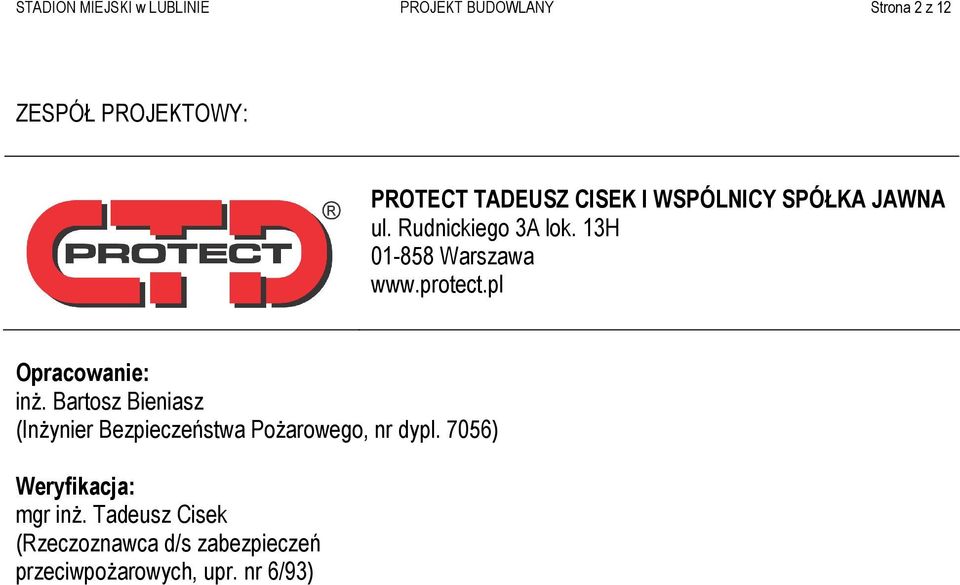

2 STADION MIEJSKI w LUBLINIE PROJEKT BUDOWLANY Strona 2 z 12 ZESPÓŁ PROJEKTOWY: PROTECT TADEUSZ CISEK I WSPÓLNICY SPÓŁKA JAWNA ul. Rudnickiego 3A lok. 13H Warszawa Opracowanie: inŝ. Bartosz Bieniasz (InŜynier Bezpieczeństwa PoŜarowego, nr dypl. 7056) Weryfikacja: mgr inŝ. Tadeusz Cisek (Rzeczoznawca d/s zabezpieczeń przeciwpoŝarowych, upr. nr 6/93)

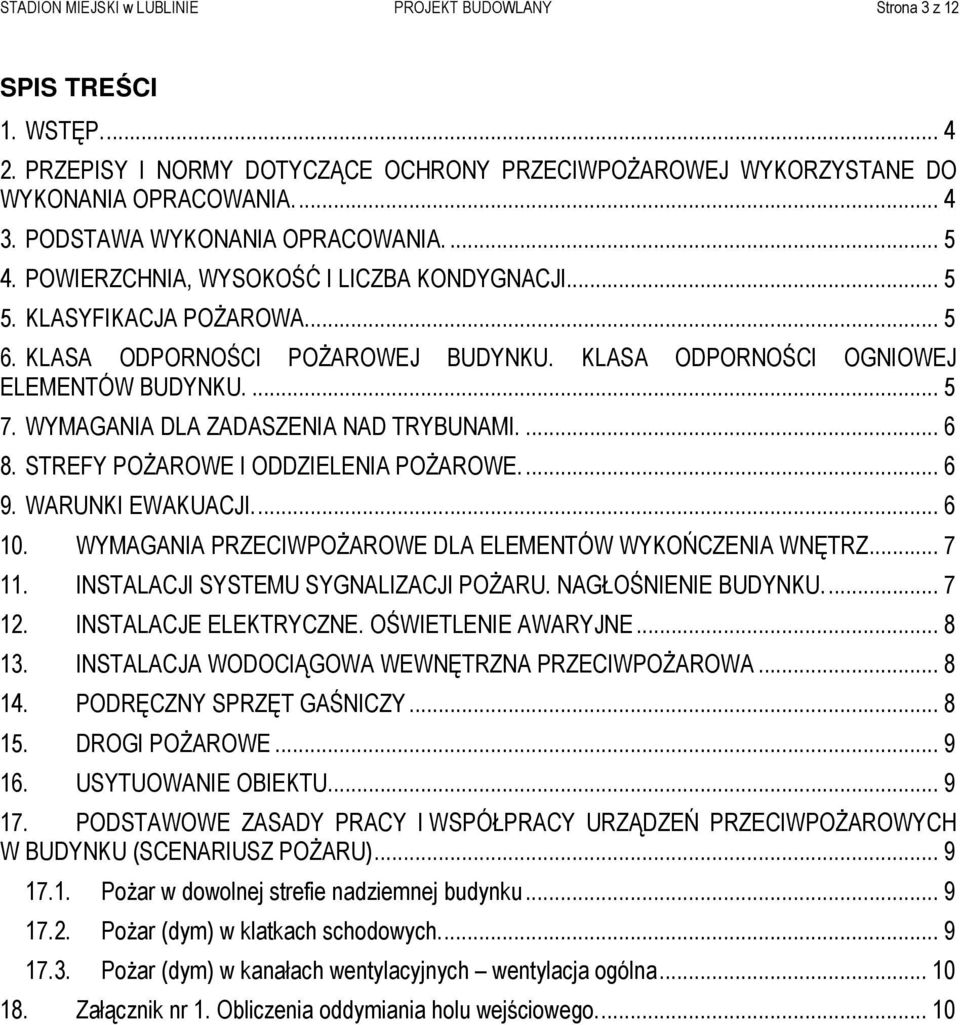

3 STADION MIEJSKI w LUBLINIE PROJEKT BUDOWLANY Strona 3 z 12 SPIS TREŚCI 1. WSTĘP PRZEPISY I NORMY DOTYCZĄCE OCHRONY PRZECIWPOśAROWEJ WYKORZYSTANE DO WYKONANIA OPRACOWANIA PODSTAWA WYKONANIA OPRACOWANIA POWIERZCHNIA, WYSOKOŚĆ I LICZBA KONDYGNACJI KLASYFIKACJA POśAROWA KLASA ODPORNOŚCI POśAROWEJ BUDYNKU. KLASA ODPORNOŚCI OGNIOWEJ ELEMENTÓW BUDYNKU WYMAGANIA DLA ZADASZENIA NAD TRYBUNAMI STREFY POśAROWE I ODDZIELENIA POśAROWE WARUNKI EWAKUACJI WYMAGANIA PRZECIWPOśAROWE DLA ELEMENTÓW WYKOŃCZENIA WNĘTRZ INSTALACJI SYSTEMU SYGNALIZACJI POśARU. NAGŁOŚNIENIE BUDYNKU INSTALACJE ELEKTRYCZNE. OŚWIETLENIE AWARYJNE INSTALACJA WODOCIĄGOWA WEWNĘTRZNA PRZECIWPOśAROWA PODRĘCZNY SPRZĘT GAŚNICZY DROGI POśAROWE USYTUOWANIE OBIEKTU PODSTAWOWE ZASADY PRACY I WSPÓŁPRACY URZĄDZEŃ PRZECIWPOśAROWYCH W BUDYNKU (SCENARIUSZ POśARU) PoŜar w dowolnej strefie nadziemnej budynku PoŜar (dym) w klatkach schodowych PoŜar (dym) w kanałach wentylacyjnych wentylacja ogólna Załącznik nr 1. Obliczenia oddymiania holu wejściowego... 10

4 STADION MIEJSKI w LUBLINIE PROJEKT BUDOWLANY Strona 4 z WSTĘP. Przedmiotem opracowania jest projektowany budynek Stadionu Miejskiego przy ul. krochmalnej w Lublinie wraz z zagospodarowaniem terenu. Celem opracowania było przedstawienie w formie opisowej i graficznej warunków ochrony przeciwpoŝarowej obiektu (projekt budowlany) w zakresie: budowlanym, instalacyjnym, warunków ewakuacji, zaopatrzenia w wodę do zewnętrznego gaszenia poŝaru, usytuowania, dojazdu poŝarowego, technicznych zabezpieczeń przeciwpoŝarowych 2. PRZEPISY I NORMY DOTYCZĄCE OCHRONY PRZECIWPOśAROWEJ WYKORZYSTANE DO WYKONANIA OPRACOWANIA. Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie ( Dz. U. Nr 75, poz. 690 z późniejszymi zmianami). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów. (Dz.U. Nr 109, poz. 719 ). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie przeciwpoŝarowego zaopatrzenia w wodę oraz dróg poŝarowych. (Dz.U. Nr 124/2009 poz. 1030). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. zmieniające rozporządzenie w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpoŝarowej (Dz.U., Nr 119/2009 r., poz. 998). PN-92/N-01256/02. Znaki bezpieczeństwa. Ewakuacja. PN-EN Ochrona odgromowa obiektów budowlanych. Zasady ogólne. PN-92/N-01256/01. Znaki bezpieczeństwa. Ochrona przeciwpoŝarowa. PN Ochrona przeciwpoŝarowa w budownictwie. Obliczanie gęstości obciąŝenia ogniowego oraz wyznaczanie względnego czasu trwania poŝaru. Instrukcja nr 409/2005 Instytutu Techniki Budowlanej. Projektowanie elementów Ŝelbetowych i murowych z uwagi na odporność ogniową. PN-EN Systemy kontroli rozprzestrzeniania dymu i ciepła. Część 6: wymagania techniczne dotyczące systemów róŝnicowania ciśnień. Zestawy urządzeń. PN-EN 1838:2005. Oświetlenie awaryjne. PN-EN 54-1: 1998 Systemy sygnalizacji poŝarowej. Wprowadzenie PKN-CEN/TS 54-14: 2006 Systemy sygnalizacji poŝarowej. Część 14: Wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji. PN-EN 60849:2001 Dźwiękowe systemy ostrzegawcze. PN EN Obiekty widowiskowe. Część 1: Wymagania dotyczące projektowania widowni. Wyszczególnienie. BS :2003 Edition.

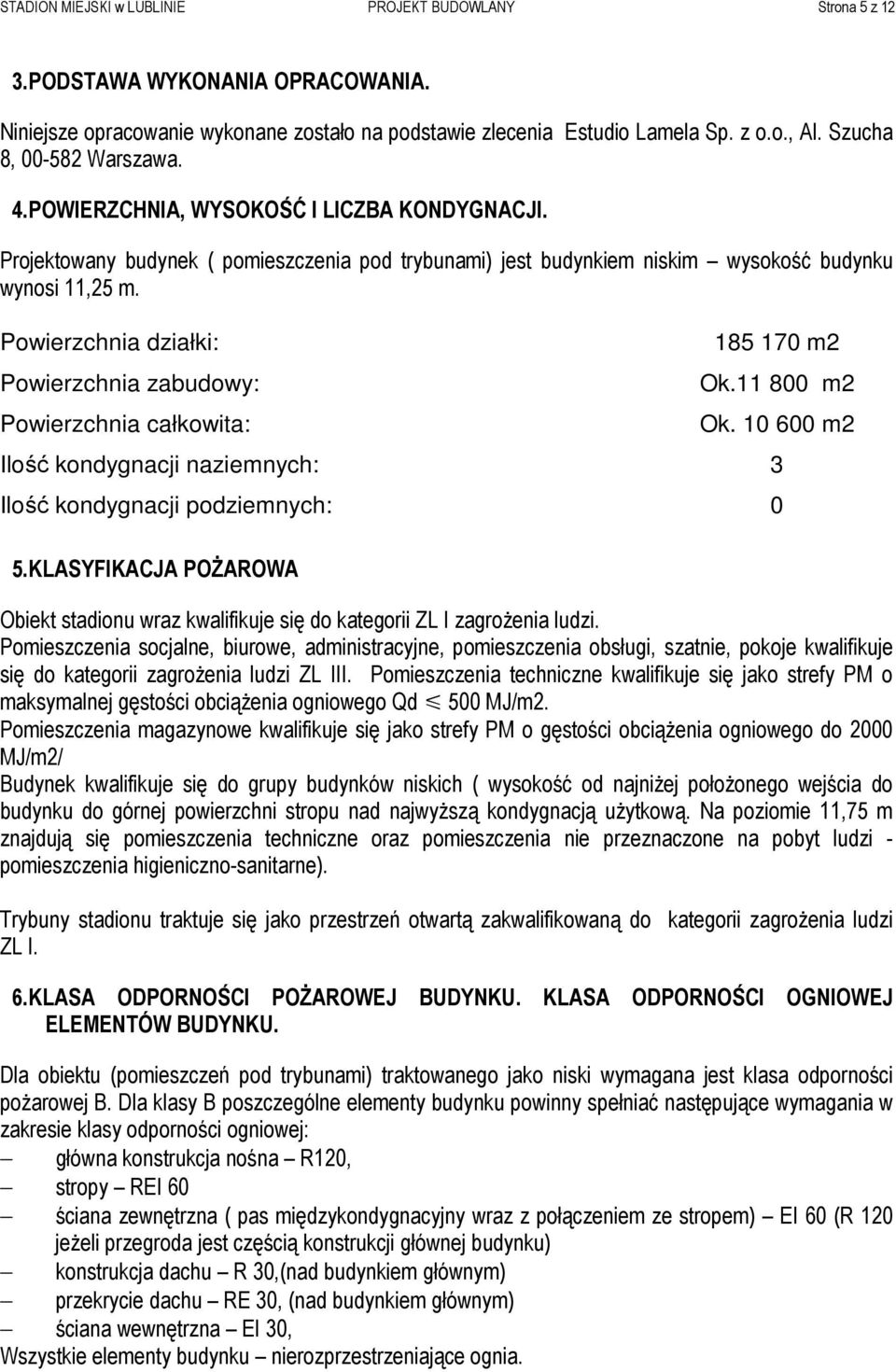

5 STADION MIEJSKI w LUBLINIE PROJEKT BUDOWLANY Strona 5 z PODSTAWA WYKONANIA OPRACOWANIA. Niniejsze opracowanie wykonane zostało na podstawie zlecenia Estudio Lamela Sp. z o.o., Al. Szucha 8, Warszawa. 4. POWIERZCHNIA, WYSOKOŚĆ I LICZBA KONDYGNACJI. Projektowany budynek ( pomieszczenia pod trybunami) jest budynkiem niskim wysokość budynku wynosi 11,25 m. Powierzchnia działki: Powierzchnia zabudowy: Powierzchnia całkowita: m2 Ok m2 Ok m2 Ilość kondygnacji naziemnych: 3 Ilość kondygnacji podziemnych: 0 5. KLASYFIKACJA POśAROWA Obiekt stadionu wraz kwalifikuje się do kategorii ZL I zagroŝenia ludzi. Pomieszczenia socjalne, biurowe, administracyjne, pomieszczenia obsługi, szatnie, pokoje kwalifikuje się do kategorii zagroŝenia ludzi ZL III. Pomieszczenia techniczne kwalifikuje się jako strefy PM o maksymalnej gęstości obciąŝenia ogniowego Qd 500 MJ/m2. Pomieszczenia magazynowe kwalifikuje się jako strefy PM o gęstości obciąŝenia ogniowego do 2000 MJ/m2/ Budynek kwalifikuje się do grupy budynków niskich ( wysokość od najniŝej połoŝonego wejścia do budynku do górnej powierzchni stropu nad najwyŝszą kondygnacją uŝytkową. Na poziomie 11,75 m znajdują się pomieszczenia techniczne oraz pomieszczenia nie przeznaczone na pobyt ludzi - pomieszczenia higieniczno-sanitarne). Trybuny stadionu traktuje się jako przestrzeń otwartą zakwalifikowaną do kategorii zagroŝenia ludzi ZL I. 6. KLASA ODPORNOŚCI POśAROWEJ BUDYNKU. KLASA ODPORNOŚCI OGNIOWEJ ELEMENTÓW BUDYNKU. Dla obiektu (pomieszczeń pod trybunami) traktowanego jako niski wymagana jest klasa odporności poŝarowej B. Dla klasy B poszczególne elementy budynku powinny spełniać następujące wymagania w zakresie klasy odporności ogniowej: główna konstrukcja nośna R120, stropy REI 60 ściana zewnętrzna ( pas międzykondygnacyjny wraz z połączeniem ze stropem) EI 60 (R 120 jeŝeli przegroda jest częścią konstrukcji głównej budynku) konstrukcja dachu R 30,(nad budynkiem głównym) przekrycie dachu RE 30, (nad budynkiem głównym) ściana wewnętrzna EI 30, Wszystkie elementy budynku nierozprzestrzeniające ognia.

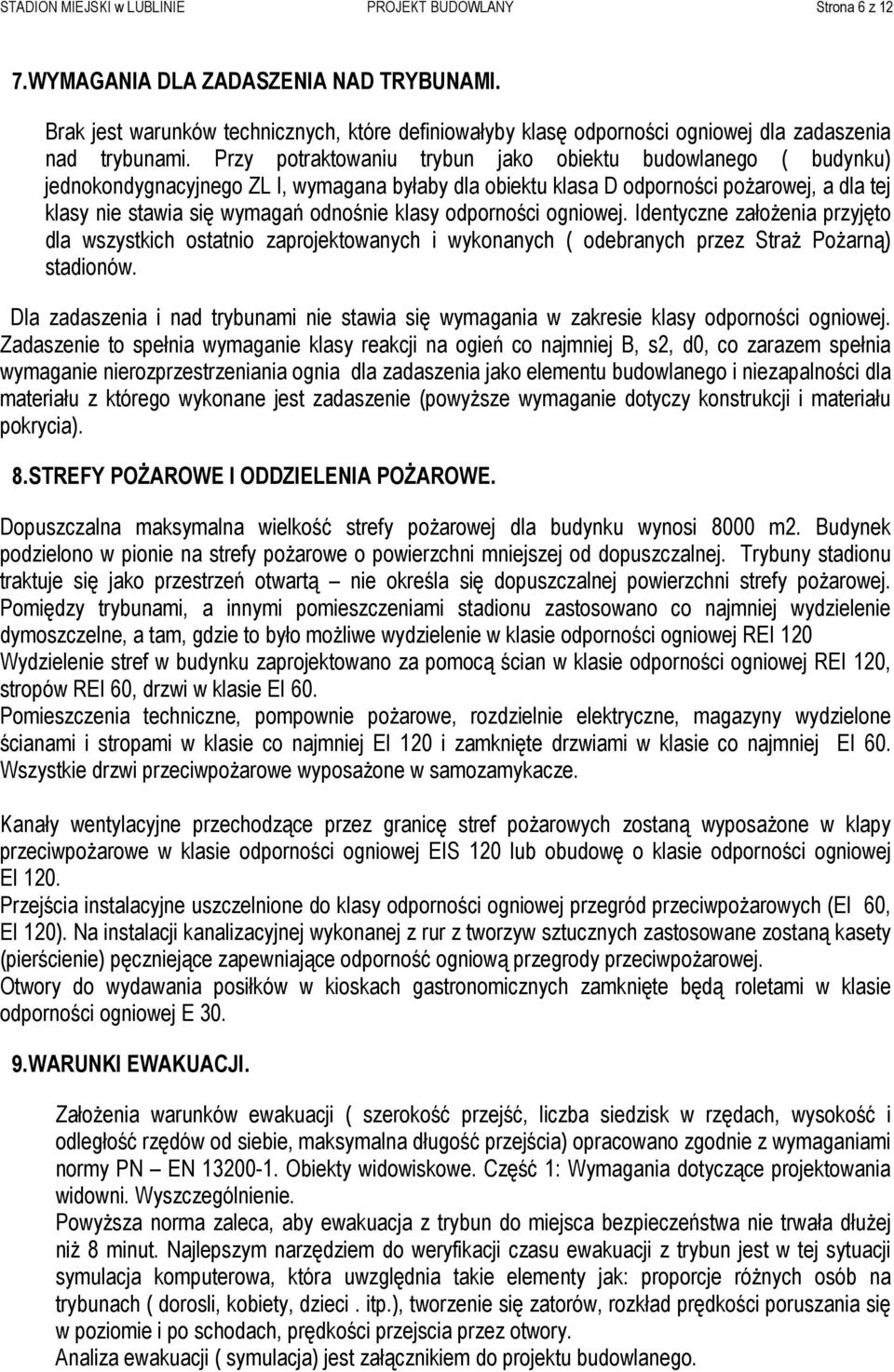

6 STADION MIEJSKI w LUBLINIE PROJEKT BUDOWLANY Strona 6 z WYMAGANIA DLA ZADASZENIA NAD TRYBUNAMI. Brak jest warunków technicznych, które definiowałyby klasę odporności ogniowej dla zadaszenia nad trybunami. Przy potraktowaniu trybun jako obiektu budowlanego ( budynku) jednokondygnacyjnego ZL I, wymagana byłaby dla obiektu klasa D odporności poŝarowej, a dla tej klasy nie stawia się wymagań odnośnie klasy odporności ogniowej. Identyczne załoŝenia przyjęto dla wszystkich ostatnio zaprojektowanych i wykonanych ( odebranych przez StraŜ PoŜarną) stadionów. Dla zadaszenia i nad trybunami nie stawia się wymagania w zakresie klasy odporności ogniowej. Zadaszenie to spełnia wymaganie klasy reakcji na ogień co najmniej B, s2, d0, co zarazem spełnia wymaganie nierozprzestrzeniania ognia dla zadaszenia jako elementu budowlanego i niezapalności dla materiału z którego wykonane jest zadaszenie (powyŝsze wymaganie dotyczy konstrukcji i materiału pokrycia). 8. STREFY POśAROWE I ODDZIELENIA POśAROWE. Dopuszczalna maksymalna wielkość strefy poŝarowej dla budynku wynosi 8000 m2. Budynek podzielono w pionie na strefy poŝarowe o powierzchni mniejszej od dopuszczalnej. Trybuny stadionu traktuje się jako przestrzeń otwartą nie określa się dopuszczalnej powierzchni strefy poŝarowej. Pomiędzy trybunami, a innymi pomieszczeniami stadionu zastosowano co najmniej wydzielenie dymoszczelne, a tam, gdzie to było moŝliwe wydzielenie w klasie odporności ogniowej REI 120 Wydzielenie stref w budynku zaprojektowano za pomocą ścian w klasie odporności ogniowej REI 120, stropów REI 60, drzwi w klasie EI 60. Pomieszczenia techniczne, pompownie poŝarowe, rozdzielnie elektryczne, magazyny wydzielone ścianami i stropami w klasie co najmniej EI 120 i zamknięte drzwiami w klasie co najmniej EI 60. Wszystkie drzwi przeciwpoŝarowe wyposaŝone w samozamykacze. Kanały wentylacyjne przechodzące przez granicę stref poŝarowych zostaną wyposaŝone w klapy przeciwpoŝarowe w klasie odporności ogniowej EIS 120 lub obudowę o klasie odporności ogniowej EI 120. Przejścia instalacyjne uszczelnione do klasy odporności ogniowej przegród przeciwpoŝarowych (EI 60, EI 120). Na instalacji kanalizacyjnej wykonanej z rur z tworzyw sztucznych zastosowane zostaną kasety (pierścienie) pęczniejące zapewniające odporność ogniową przegrody przeciwpoŝarowej. Otwory do wydawania posiłków w kioskach gastronomicznych zamknięte będą roletami w klasie odporności ogniowej E WARUNKI EWAKUACJI. ZałoŜenia warunków ewakuacji ( szerokość przejść, liczba siedzisk w rzędach, wysokość i odległość rzędów od siebie, maksymalna długość przejścia) opracowano zgodnie z wymaganiami normy PN EN Obiekty widowiskowe. Część 1: Wymagania dotyczące projektowania widowni. Wyszczególnienie. PowyŜsza norma zaleca, aby ewakuacja z trybun do miejsca bezpieczeństwa nie trwała dłuŝej niŝ 8 minut. Najlepszym narzędziem do weryfikacji czasu ewakuacji z trybun jest w tej sytuacji symulacja komputerowa, która uwzględnia takie elementy jak: proporcje róŝnych osób na trybunach ( dorosli, kobiety, dzieci. itp.), tworzenie się zatorów, rozkład prędkości poruszania się w poziomie i po schodach, prędkości przejscia przez otwory. Analiza ewakuacji ( symulacja) jest załącznikiem do projektu budowlanego.

7 STADION MIEJSKI w LUBLINIE PROJEKT BUDOWLANY Strona 7 z 12 Uwaga: symulacja ewakuacji powinna być wykonywana kaŝdorazowo przy organizacji imprezy masowej jaką jest np. koncert w oparciu o szczegółowe dane takie jak: wielkość i połoŝenia sceny, liczba osób na płycie i na trybunach, ich rozmieszczenie itp. Ewakuacja z trybun odbywa się za pomocą otwartych klatek schodowych lub bezpośrednio na przestrzeń otwartą. Dodatkowo umoŝliwiono ewakuację z trybun na płytę stadionu. Czas ewakuacji z trybun do miejsc bezpieczeństwa nie przekroczy 8 minut. Szerokość przejść na trybunach: standardowo 1,20 m, nie mniej niŝ 0,9 m. Przepustowość jednego przejścia o szerokości 1,20 m - ok. 600 osób. Zgodnie z przepisami dla pomieszczeń pod trybunami zapewniono następujące warunki ewakuacji : Ilość wyjść ewakuacyjnych: na kaŝde 100 osób co najmniej 0.6 m wyjścia. Szerokość poziomych dróg ewakuacyjnych - min. 1.4 m ( 1.2 m do ewakuacji nie więcej niŝ 20 osób) Szerokość biegów klatek schodowych - co najmniej 1.2 m, spoczników 1.5 m. Drzwi na drogach ewakuacyjnych otwierane zgodnie z kierunkiem ewakuacji. Szerokość drzwi wyjściowych z budynku co najmniej 1.20 m. Ze względu na atrialny charakter głównego holu wejściowego do obiektu przewidziano dla niego oddymianie grawitacyjne. Obliczenia wymaganej powierzchni otworów oddymiających podano w załączniku nr 1 do niniejszego opracowania. Ewakuacja z budynku ( pomieszczeń pod trybunami) odbywa się obudowanymi klatkami schodowymi (ściany w klasie REI 60, drzwi w klasie EI 30) wyposaŝonymi w urządzenia oddymiające, tj. w klapy dymowe o powierzchni czynnej minimum 5% rzutu poziomego klatki schodowej. Nawiew powietrza do oddymiania przez automatyczne otwarcie drzwi wyjściowych z klatki schodowej. 10. WYMAGANIA PRZECIWPOśAROWE DLA ELEMENTÓW WYKOŃCZENIA WNĘTRZ Spełnione zostaną wymagania co do sufitów i podłóg tj: wykładziny podłogowe na drogach ewakuacyjnych i wszystkich pomieszczeniach - co najmniej trudno zapalne. sufity podwieszane wykonane z materiałów niepalnych lub niezapalnych, nie kapiących i nie odpadających pod wpływem ognia. Do wykończenia wnętrz nie będą zastosowane materiały łatwo zapalne, których produkty rozkładu termicznego są bardzo toksyczne lub silnie dymiące. 11. INSTALACJI SYSTEMU SYGNALIZACJI POśARU. NAGŁOŚNIENIE BUDYNKU. W obiekcie projektowana jest instalacja sygnalizacji poŝaru ochrona całkowita. Przewiduje się czujki optyczne i jonizacyjne dymu. WzdłuŜ przejść i przy wyjściach zostaną rozmieszczone ręczne sygnalizatory poŝaru. Sygnał z centrali poŝarowej przekazywany do Państwowej StraŜy PoŜarnej (monitoring). Centrala SAP będzie sterować drzwiami poŝarowymi (jeŝeli będą utrzymywane w pozycji otwartej), wyłączać wentylację mechaniczną budynku w przypadku poŝaru. Centrala sterować i monitorować będzie takŝe klapy przeciwpoŝarowe. Część pomieszczeń budynku oraz trybuny wyposaŝone będą w nagłośnienie obiektowe, umoŝliwiające równieŝ podawanie komunikatów o zagroŝeniu i komunikatów ewakuacyjnych (dźwiękowy system ostrzegawczy (DSO) dla budynku nie jest formalnie wymagany).

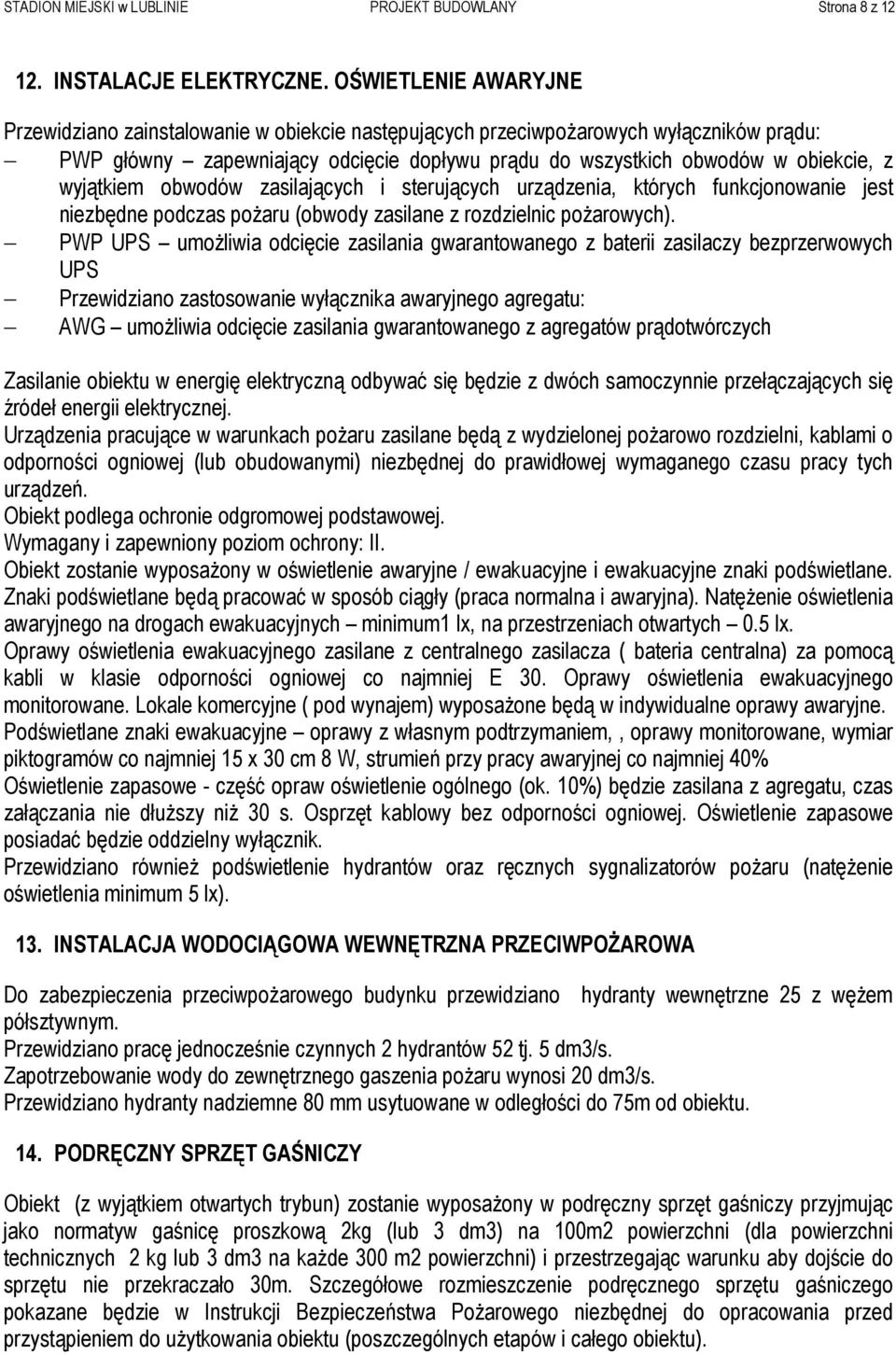

8 STADION MIEJSKI w LUBLINIE PROJEKT BUDOWLANY Strona 8 z INSTALACJE ELEKTRYCZNE. OŚWIETLENIE AWARYJNE Przewidziano zainstalowanie w obiekcie następujących przeciwpoŝarowych wyłączników prądu: PWP główny zapewniający odcięcie dopływu prądu do wszystkich obwodów w obiekcie, z wyjątkiem obwodów zasilających i sterujących urządzenia, których funkcjonowanie jest niezbędne podczas poŝaru (obwody zasilane z rozdzielnic poŝarowych). PWP UPS umoŝliwia odcięcie zasilania gwarantowanego z baterii zasilaczy bezprzerwowych UPS Przewidziano zastosowanie wyłącznika awaryjnego agregatu: AWG umoŝliwia odcięcie zasilania gwarantowanego z agregatów prądotwórczych Zasilanie obiektu w energię elektryczną odbywać się będzie z dwóch samoczynnie przełączających się źródeł energii elektrycznej. Urządzenia pracujące w warunkach poŝaru zasilane będą z wydzielonej poŝarowo rozdzielni, kablami o odporności ogniowej (lub obudowanymi) niezbędnej do prawidłowej wymaganego czasu pracy tych urządzeń. Obiekt podlega ochronie odgromowej podstawowej. Wymagany i zapewniony poziom ochrony: II. Obiekt zostanie wyposaŝony w oświetlenie awaryjne / ewakuacyjne i ewakuacyjne znaki podświetlane. Znaki podświetlane będą pracować w sposób ciągły (praca normalna i awaryjna). NatęŜenie oświetlenia awaryjnego na drogach ewakuacyjnych minimum1 lx, na przestrzeniach otwartych 0.5 lx. Oprawy oświetlenia ewakuacyjnego zasilane z centralnego zasilacza ( bateria centralna) za pomocą kabli w klasie odporności ogniowej co najmniej E 30. Oprawy oświetlenia ewakuacyjnego monitorowane. Lokale komercyjne ( pod wynajem) wyposaŝone będą w indywidualne oprawy awaryjne. Podświetlane znaki ewakuacyjne oprawy z własnym podtrzymaniem,, oprawy monitorowane, wymiar piktogramów co najmniej 15 x 30 cm 8 W, strumień przy pracy awaryjnej co najmniej 40% Oświetlenie zapasowe - część opraw oświetlenie ogólnego (ok. 10%) będzie zasilana z agregatu, czas załączania nie dłuŝszy niŝ 30 s. Osprzęt kablowy bez odporności ogniowej. Oświetlenie zapasowe posiadać będzie oddzielny wyłącznik. Przewidziano równieŝ podświetlenie hydrantów oraz ręcznych sygnalizatorów poŝaru (natęŝenie oświetlenia minimum 5 lx). 13. INSTALACJA WODOCIĄGOWA WEWNĘTRZNA PRZECIWPOśAROWA Do zabezpieczenia przeciwpoŝarowego budynku przewidziano hydranty wewnętrzne 25 z węŝem półsztywnym. Przewidziano pracę jednocześnie czynnych 2 hydrantów 52 tj. 5 dm3/s. Zapotrzebowanie wody do zewnętrznego gaszenia poŝaru wynosi 20 dm3/s. Przewidziano hydranty nadziemne 80 mm usytuowane w odległości do 75m od obiektu. 14. PODRĘCZNY SPRZĘT GAŚNICZY Obiekt (z wyjątkiem otwartych trybun) zostanie wyposaŝony w podręczny sprzęt gaśniczy przyjmując jako normatyw gaśnicę proszkową 2kg (lub 3 dm3) na 100m2 powierzchni (dla powierzchni technicznych 2 kg lub 3 dm3 na kaŝde 300 m2 powierzchni) i przestrzegając warunku aby dojście do sprzętu nie przekraczało 30m. Szczegółowe rozmieszczenie podręcznego sprzętu gaśniczego pokazane będzie w Instrukcji Bezpieczeństwa PoŜarowego niezbędnej do opracowania przed przystąpieniem do uŝytkowania obiektu (poszczególnych etapów i całego obiektu).

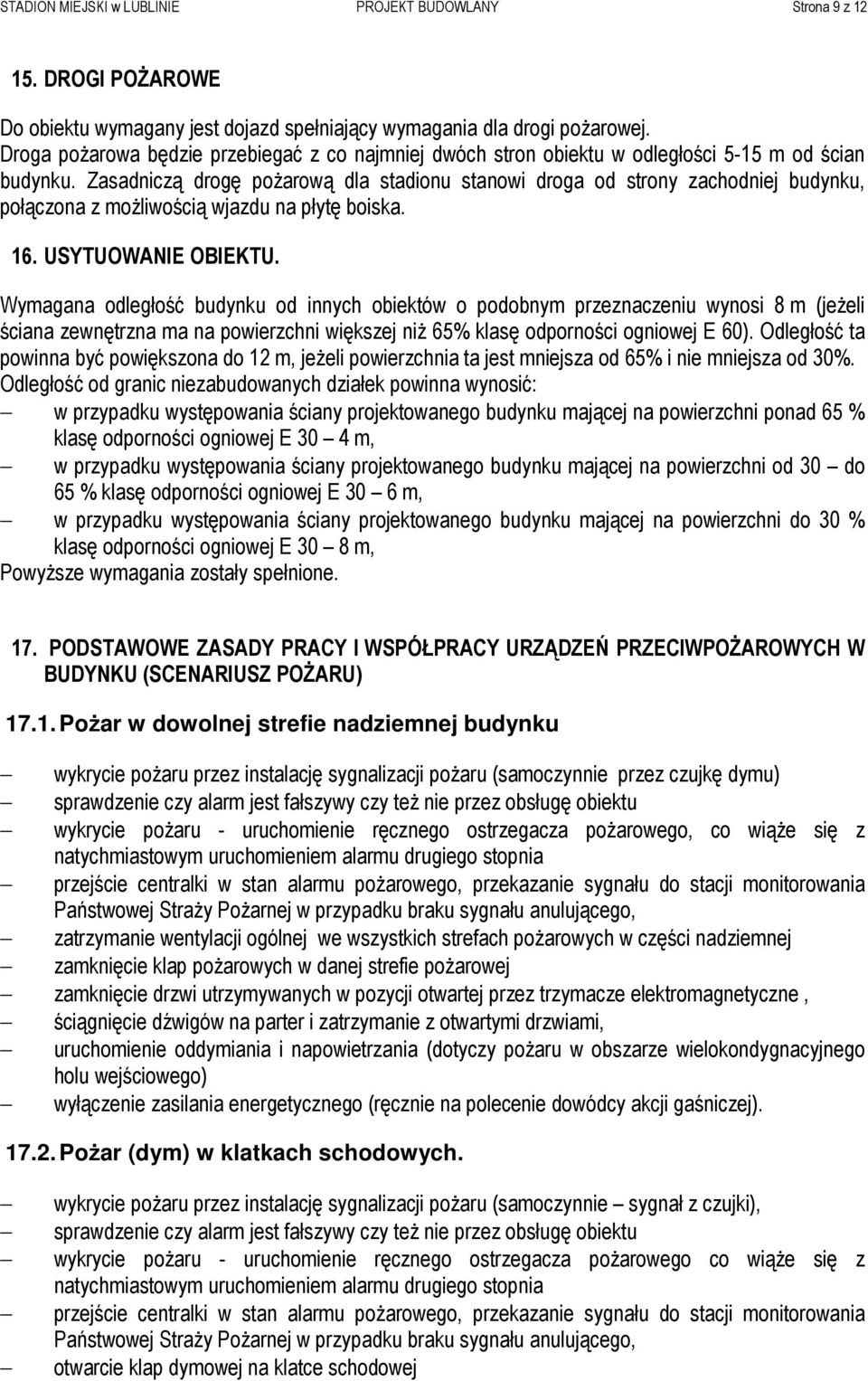

9 STADION MIEJSKI w LUBLINIE PROJEKT BUDOWLANY Strona 9 z DROGI POśAROWE Do obiektu wymagany jest dojazd spełniający wymagania dla drogi poŝarowej. Droga poŝarowa będzie przebiegać z co najmniej dwóch stron obiektu w odległości 5-15 m od ścian budynku. Zasadniczą drogę poŝarową dla stadionu stanowi droga od strony zachodniej budynku, połączona z moŝliwością wjazdu na płytę boiska. 16. USYTUOWANIE OBIEKTU. Wymagana odległość budynku od innych obiektów o podobnym przeznaczeniu wynosi 8 m (jeŝeli ściana zewnętrzna ma na powierzchni większej niŝ 65% klasę odporności ogniowej E 60). Odległość ta powinna być powiększona do 12 m, jeŝeli powierzchnia ta jest mniejsza od 65% i nie mniejsza od 30%. Odległość od granic niezabudowanych działek powinna wynosić: w przypadku występowania ściany projektowanego budynku mającej na powierzchni ponad 65 % klasę odporności ogniowej E 30 4 m, w przypadku występowania ściany projektowanego budynku mającej na powierzchni od 30 do 65 % klasę odporności ogniowej E 30 6 m, w przypadku występowania ściany projektowanego budynku mającej na powierzchni do 30 % klasę odporności ogniowej E 30 8 m, PowyŜsze wymagania zostały spełnione. 17. PODSTAWOWE ZASADY PRACY I WSPÓŁPRACY URZĄDZEŃ PRZECIWPOśAROWYCH W BUDYNKU (SCENARIUSZ POśARU) PoŜar w dowolnej strefie nadziemnej budynku wykrycie poŝaru przez instalację sygnalizacji poŝaru (samoczynnie przez czujkę dymu) sprawdzenie czy alarm jest fałszywy czy teŝ nie przez obsługę obiektu wykrycie poŝaru - uruchomienie ręcznego ostrzegacza poŝarowego, co wiąŝe się z natychmiastowym uruchomieniem alarmu drugiego stopnia przejście centralki w stan alarmu poŝarowego, przekazanie sygnału do stacji monitorowania Państwowej StraŜy PoŜarnej w przypadku braku sygnału anulującego, zatrzymanie wentylacji ogólnej we wszystkich strefach poŝarowych w części nadziemnej zamknięcie klap poŝarowych w danej strefie poŝarowej zamknięcie drzwi utrzymywanych w pozycji otwartej przez trzymacze elektromagnetyczne, ściągnięcie dźwigów na parter i zatrzymanie z otwartymi drzwiami, uruchomienie oddymiania i napowietrzania (dotyczy poŝaru w obszarze wielokondygnacyjnego holu wejściowego) wyłączenie zasilania energetycznego (ręcznie na polecenie dowódcy akcji gaśniczej) PoŜar (dym) w klatkach schodowych. wykrycie poŝaru przez instalację sygnalizacji poŝaru (samoczynnie sygnał z czujki), sprawdzenie czy alarm jest fałszywy czy teŝ nie przez obsługę obiektu wykrycie poŝaru - uruchomienie ręcznego ostrzegacza poŝarowego co wiąŝe się z natychmiastowym uruchomieniem alarmu drugiego stopnia przejście centralki w stan alarmu poŝarowego, przekazanie sygnału do stacji monitorowania Państwowej StraŜy PoŜarnej w przypadku braku sygnału anulującego, otwarcie klap dymowej na klatce schodowej

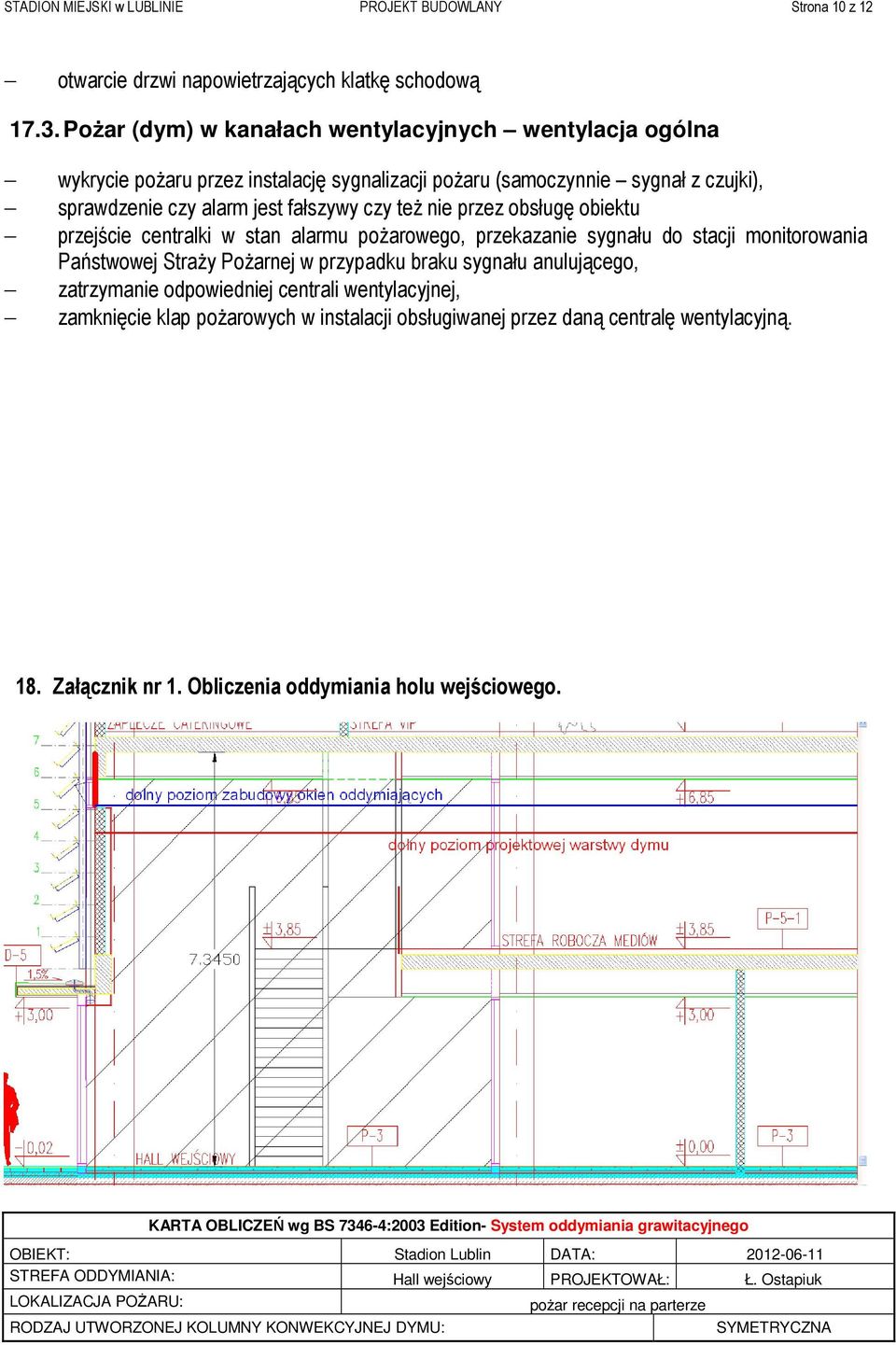

10 STADION MIEJSKI w LUBLINIE PROJEKT BUDOWLANY Strona 10 z 12 otwarcie drzwi napowietrzających klatkę schodową PoŜar (dym) w kanałach wentylacyjnych wentylacja ogólna wykrycie poŝaru przez instalację sygnalizacji poŝaru (samoczynnie sygnał z czujki), sprawdzenie czy alarm jest fałszywy czy teŝ nie przez obsługę obiektu przejście centralki w stan alarmu poŝarowego, przekazanie sygnału do stacji monitorowania Państwowej StraŜy PoŜarnej w przypadku braku sygnału anulującego, zatrzymanie odpowiedniej centrali wentylacyjnej, zamknięcie klap poŝarowych w instalacji obsługiwanej przez daną centralę wentylacyjną. 18. Załącznik nr 1. Obliczenia oddymiania holu wejściowego. KARTA OBLICZEŃ wg BS :2003 Edition- System oddymiania grawitacyjnego OBIEKT: Stadion Lublin DATA: STREFA ODDYMIANIA: Hall wejściowy PROJEKTOWAŁ: Ł. Ostapiuk LOKALIZACJA POśARU: RODZAJ UTWORZONEJ KOLUMNY KONWEKCYJNEJ DYMU: poŝar recepcji na parterze SYMETRYCZNA

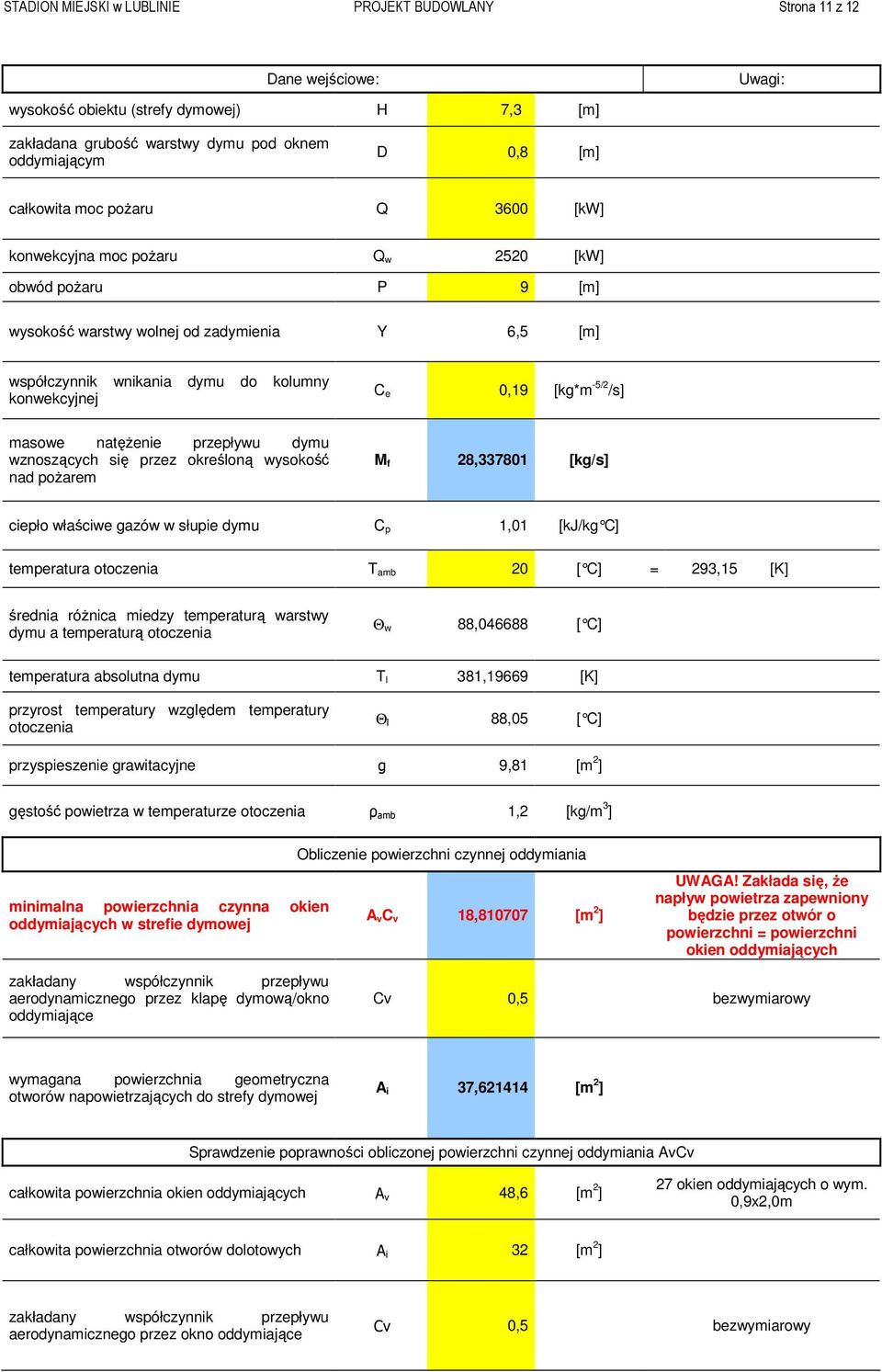

11 STADION MIEJSKI w LUBLINIE PROJEKT BUDOWLANY Strona 11 z 12 Dane wejściowe: Uwagi: wysokość obiektu (strefy dymowej) H 7,3 [m] zakładana grubość warstwy dymu pod oknem oddymiającym D 0,8 [m] całkowita moc poŝaru Q 3600 [kw] konwekcyjna moc poŝaru Q w 2520 [kw] obwód poŝaru P 9 [m] wysokość warstwy wolnej od zadymienia Y 6,5 [m] współczynnik wnikania dymu do kolumny konwekcyjnej C e 0,19 [kg*m -5/2 /s] masowe natęŝenie przepływu dymu wznoszących się przez określoną wysokość nad poŝarem M f 28, [kg/s] ciepło właściwe gazów w słupie dymu C p 1,01 [kj/kg C] temperatura otoczenia T amb 20 [ C] = 293,15 [K] średnia róŝnica miedzy temperaturą warstwy dymu a temperaturą otoczenia Θ w 88, [ C] temperatura absolutna dymu T l 381,19669 [K] przyrost temperatury względem temperatury otoczenia Θ l 88,05 [ C] przyspieszenie grawitacyjne g 9,81 [m 2 ] gęstość powietrza w temperaturze otoczenia ρ amb 1,2 [kg/m 3 ] minimalna powierzchnia czynna okien oddymiających w strefie dymowej Obliczenie powierzchni czynnej oddymiania A vc v 18, [m 2 ] UWAGA! Zakłada się, Ŝe napływ powietrza zapewniony będzie przez otwór o powierzchni = powierzchni okien oddymiających zakładany współczynnik przepływu aerodynamicznego przez klapę dymową/okno oddymiające Cv 0,5 bezwymiarowy wymagana powierzchnia geometryczna otworów napowietrzających do strefy dymowej A i 37, [m 2 ] Sprawdzenie poprawności obliczonej powierzchni czynnej oddymiania AvCv całkowita powierzchnia okien oddymiających A v 48,6 [m 2 ] 27 okien oddymiających o wym. 0,9x2,0m całkowita powierzchnia otworów dolotowych A i 32 [m 2 ] zakładany współczynnik przepływu aerodynamicznego przez okno oddymiające Cv 0,5 bezwymiarowy

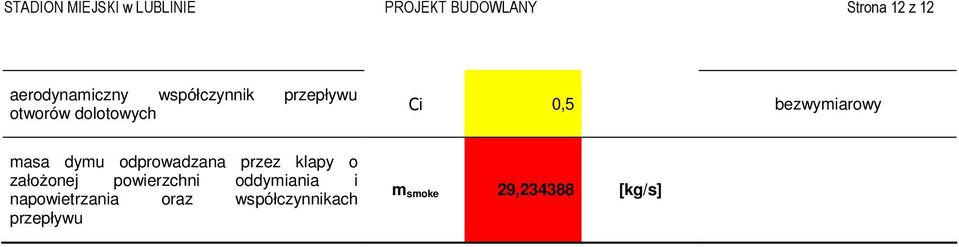

12 STADION MIEJSKI w LUBLINIE PROJEKT BUDOWLANY Strona 12 z 12 aerodynamiczny współczynnik przepływu otworów dolotowych Ci 0,5 bezwymiarowy masa dymu odprowadzana przez klapy o załoŝonej powierzchni oddymiania i napowietrzania oraz współczynnikach przepływu m smoke 29, [kg/s]
