REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ na dz. ew. nr 2783, 32/117, 32/115 P R O J E K T W Y K O N A W C Z Y

Transkrypt

1 JEDNOSTKA PROJEKTOWA RM PROJEKT PRACOWNIA ARCHITEKTONICZNA RAFAŁ MIREK Tokarnia 47 tel REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ na dz. ew. nr 783, 3/117, 3/115 Opracowanie zawiera: P R O J E K T W Y K O N A W C Z Y I. PROJEKT ZAGOSPODAROWANIA TERENU Inwestor : Gmina Wiśniowa, Wiśniowa 441, 3-41 Wiśniowa Adres inwestycji : Wiśniowa dz.nr: 783, 3/117, 3/115 Architekt prowadzący : mgr inż. arch. Grzegorz Mirek BRANŻA PROJEKTANT UPRAWNIENIA mgr inż. arch. Rafał Mirek MPOIA/040/010 ARCHITEKTURA mgr inż. arch. Grzegorz Mirek Tokarnia, Marzec 014 MPOIA/046/010 1

2 SPIS ZAWARTOŚCI Projekt wykonawczy pn: REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ na dz. ew. nr 783, 3/117, 3/115. Zawiera: I. OŚWIADCZENIE PROJEKTANTA II. PROJEKT ZAGOSPODAROWANIA TERENU II.A OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU II.B CZĘŚĆ RYSUNKOWA PROJEKTU ZAGOSPODAROWANIA TERENU Spis rysunków: Nr. Nazwa Skala A.01 Zagospodarowanie terenu 1:1000 A.0 ROZMIESZCZENIE ELEMENTÓW RZUT 1:500 A.03 ŁAWKA ŁB 1:0 A.04 ŁAWKA ŁZ 1:0 A.05 ZESTAW ŁZ,K 1:0 A.06 ZESTAW SR, ŁZ, K 1:0 A.07 ZESTAW SR, ŁB, K 1:0 A.08 ZESTAW SZ, K / SR, SZ, K / ST, K / ST, SR 1:0

3 I. Oświadczenie o sporządzeniu projektu budowlano-wykonawczego, zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. po zapoznaniu się z przepisami ustawy z dnia 7 lipca Prawo budowlane (Dz. U. z 003 r. Nr 07, poz. 016, z późn. zm.), zgodnie z art. 0 ust. 4 pkt tej ustawy oświadczamy, że REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ na dz. ew. nr 783, 3/117, 3/115 został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Świadomi odpowiedzialności karnej za podanie w niniejszym oświadczeniu nieprawdy, zgodnie z art. 33 Kodeksu karnego, potwierdzamy własnoręcznymi podpisami prawdziwość złożonego oświadczenia. BRANŻA PROJEKTANT UPRAWNIENIA mgr inż. arch. Rafał Mirek MPOIA/040/010 ARCHITEKTURA mgr inż. arch. Grzegorz Mirek MPOIA/046/010 Tokarnia, Marzec 014, 3

4 II. PROJEKT ZAGOSPODAROWANIA TERENU Inwestor : Gmina Wiśniowa, Wiśniowa 441, 3-41 Wiśniowa Adres inwestycji : Wiśniowa dz.nr: 783, 3/117, 3/115 A. OPIS DO PROJEKTU ZAGOSPODAROWNIA TERENU PODSTAWA OPRACOWANIA: 1. Zlecenie Inwestora umowa.. Wizja i pomiary w terenie. 3. Wywiad z inwestorem. 4. Ustawa z dnia r. Prawo budowlane Prawo budowlane (j.t. Dz.U. z 010 r. nr 43, poz. 163 z późn. zm.) 5. Rozporządzenie Ministra Infrastruktury z r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 00 r. nr 75 poz. 690 z późn. zm.). 6. Kopia mapy zasadniczej 7. Wypis z miejscowego planu zagospodarowania przestrzennego Gminy Wiśniowa Teren wskazany dla zagospodarowania terenu stanowi miejsce rekreacji sezonowej z uwagi na wytworzony sztucznie niewielki zbiornik retencyjny. Miejsce dla zagospodarowania elementami małej architektury to linia brzegowa zalewu oraz miejsce nad potokiem Kobielnik. Miejsce wskazane dla zagospodarowania elementami małej architektury posiada przeznaczenie rekreacyjne, a projektowane elementy małej architektury były wcześniej zamontowane. Projekt zakłada dostawę i montaż elementów małej architektury w postaci ławek koszy stojaków rowerowych stołów polowych, zacienienia oraz toalety przenośnej. Nawierzchnię brzegu stanowi trawa naturalna oraz elementy zniszczonych ławek. Teren zamierza się wykorzystać zgodnie z pierwotnym przeznaczeniem do celów rekreacyjnych. Stan aktualny elementów małej architektury wymaga wymiany z uwagi na dewastację oraz zniszczenia. PRZEDMIOT INWESTYCJI - OGÓLNIE: Celem opracowania jest poprawa jakości miejsca rekreacyjnego w miejscowości Wiśniowa w ramach zakładanego montażu elementów małej architektury które służą rekreacji. Linia brzegu sztucznego zalewu w Wiśniowej posiada przeznaczenie oraz pozostałości po elementach małej architektury jak ławki kosze itp. W skutek zniszczenia elementy nie nadają się do ponownego użytku stąd zakłada się montaż nowych. Stworzenie nad zalewem miejsc siedzących które umożliwią spędzanie 4

5 czasu dla pobliskich mieszkańców wpłynie pozytywnie na poprawę atrakcyjności miejsca. OPIS TERENU INWESTYCJI: Teren poddany remontowi stanowi częściowo własność Gminy Wiśniowa lub został przekazany w ramach użytkowania na podstawie umów. Działki na których planuje się zagospodarowanie terenu to nr. Ew. 783, 3/117, 3/115. We wskazanym miejscu teren stanowi częściowo urządzona linia brzegowa porośnięta trawą naturalną. Pozostałe tereny to teren biologicznie czynny porośnięty trawą który nie został dotychczas zainwestowany. Dostęp do terenu inwestycji stanowi istniejący zjazd z drogi wojewódzkiej nr.963. Zestawienie powierzchni zagospodarowania działki: 6 68m - TEREN OBJĘTY INWESTYCJĄ - 100% 5 750m -TEREN ZALEWU ISTNIEJACEGO - 1% ISTNIEJĄCY STAN ZAGOSPODAROWANIA DZIAŁKI: Działki nr Ew: 783, 3/117, 3/115 położone są w miejscowości Wiśniowa w gminie Wiśniowa. Ukształtowany teren na bazie sztucznego nasypu posiada zainwestowanie niekompletne które w aktualnym projekcie zostanie częściowo uzupełnione poprzez montaż elementów małej architektury. Teren istniejący wykonany w formie nasypu ziemnego porośniętego trawą zakłada się wykorzystać głównie w trakcie sezonu letniego z uwagi na główną funkcję zalewu rekreacyjnego. PRZYGOTOWANIE TERENU INWESTYCJI: Teren inwestycji gdzie planuje się remont nie posiada zabudowań kubaturowych wymagających usunięcia. Prace poprzedzające inwestycje polegają głównie na usunięciu pozostałości po istniejących elementach kotwienia ławek oraz pozostałych elementów małej architektury. W terenie zakłada się ogólne prace związane z przygotowaniem terenu inwestycji polegające na: usunięcie kompletne elementów betonowych zafundamentowanych w gruncie dla zamocowania ławek oraz wszelkich pozostałości po istniejących elementach małej architektury, zakłada się orientacyjnie usunięcie 30 elementów betonowych pozostałych po zakotwionych ławkach w gruncie. UWAGA! Projekt opracowany na kopi mapy zasadniczej która może posiadać różnice w odniesieniu do stanu faktycznego w związku z czym należy zachować ostrożność przy pracach ziemnych z uwagi na możliwość występowania. Prace poprzedzające zakres projektowany zostały ujęty w dokumentacji na części rysunkowej oraz w opisie technicznym, KAŻDORAZOWO WYKONAWCA PODCZAS SPORZĄDZANIA OFERTY ZOBOWIĄZANY JEST W OFERCIE ZAWRZEĆ WSZELKIE PRACE KONIECZNE ORAZ NIEZBĘDNE DLA WYKONANIA ZADANIA PO UPRZEDNIEJ WIZJI W TERENIE. UKSZTAŁTOWANIE I PODŁOŻE TERENU: 5

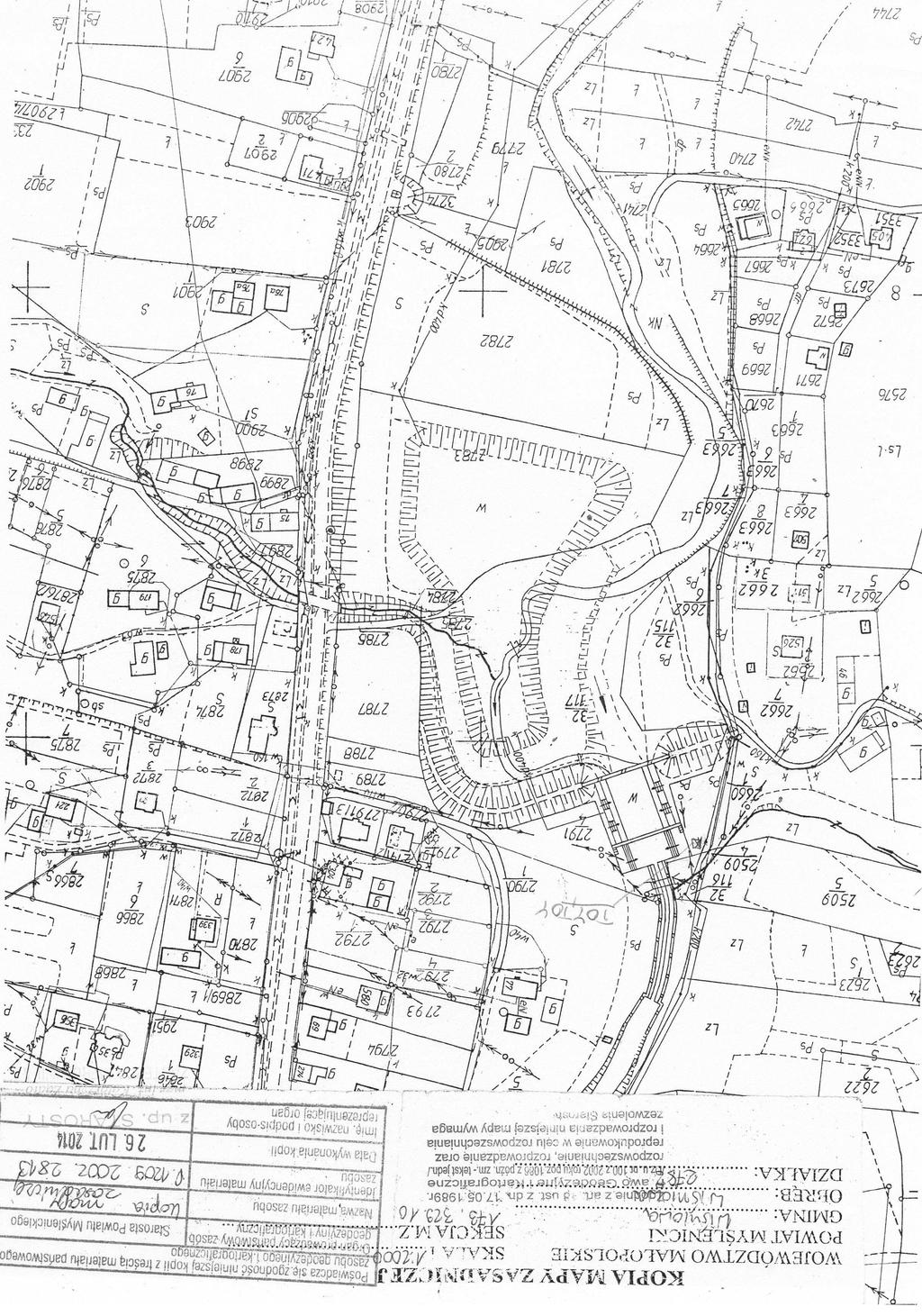

6 Teren nasypu w miejscu montażu jest płaski nie stwierdzono większych odchyleń. Spadek terenu wynosi około %. Obszar nasypu jest pod względem ukształtowania jednolity bez znaczących odchyleń. Niniejsze wnioski oparte są na wykonanej kopi mapy, ewentualne różnice należy skorygować wizją w terenie lub w razie potrzeby pomiarami na miejscu inwestycji. ZAGOSPODAROWANIE DZIAŁKI: Teren zostanie zagospodarowany w ramach montażu elementów małej architektury służących rekreacji. Elementy i urządzenia projektowane stanowią rozwiązania typowe o określonych parametrach technicznych oraz funkcji. Elementy projektowane zostaną wykonane w miejscach wskazanych na części rysunkowej. Zakłada się rozwiązania gotowe w odniesieniu do elementów małej architektury które podane jako przykładowe należy traktować jako minimum jakości dla elementów. Część rysunkowa posiada poglądowe elementy które różnią się od zaprojektowanych rozwiązań. JAKO ROZWIĄZANIE ZGODNE Z ZAMÓWIENIEM PRZYJMUJE SIĘ WYKONANIE ELEMENTÓW TAKICH JAK WSKAZANE Z NAZWY ORAZ PRODUCENTA, CO STANOWI O FORMIE ELEMENTU ORAZ PARAMETRACH TECHNICZNYCH, PODANY WYKONAWCA ORAZ NAZWA JEST DOWOLNA I STANOWI WSKAZANIE PRZYKŁADOWE DLA FORMY I JAKOŚCI KTÓRĄ NALEŻY ZACHOWAĆ NIE GORSZĄ OD PODANEJ. ŁAWKI PROJEKTOWANE: W ramach projektu zakłada się wykonanie dwóch rodzajów ławek parkowych przystosowanych do montażu na zewnątrz. Elementy muszą spełniać wymagania w odniesieniu do przeznaczenia czyli być odporne na warunki atmosferyczne oraz posiadać odpowiednie dopuszczenia dla zastosowania oraz certyfikaty oraz normy. Ławki w dokumentacji projektowej zostały wykonane w dwóch rodzajach: 1. z oparciem. bez oparcia 1.Ławka z oparciem: Ławka Leszno Materiały: Stal ocynkowana, malowana Drewno: świerk suszony szlifowany dwukrotnie lakierowany przekrój 4x7cm Wysokość: 750mm Szerokość: 690 mm Profil : 50 x 50 mm Kolor drewna: orzech włoski 4 Kolor elementów stalowych: Czarny mat Ławka posiada podwójne oparcie jako ławka dwustronna zamontowana zostanie w miejscach wskazanych na dokumentacji rysunkowej jako ŁZ. Ławka posiada otwory montażowe poprzez które zostanie zamocowana za pomocą śrub i kołków rozporowych wykonanych ze stali nierdzewnej do przygotowanego krawężnika typ ciężki 0/30/100 zakopanego w ziemi którego należy docelowa 6

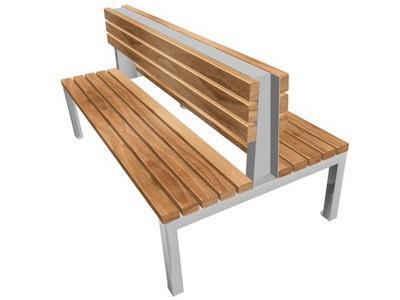

7 zasypać ziemią tak aby wystawał o ok cm w miejscu montażu. Następnie poza miejscem zamocowania krawężnik obsypać ziemią. Łączniki należy wykonać jako uniwersalne z nierdzewnej stali szlachetnej A 8,0mmX160mm o główce TORX lub IMBUS SZEŚCIOKĄTNY, kołek rozporowy należy dobrać do długości oraz rodzaju śruby, dopuszcza się kołki stalowe nierdzewne mosiężne lub po uzgodnieniu z autorem projektu inny rodzaj dybla. MONTAŻ WYKONAĆ ZGODNIE Z INSTRUKCJĄ DOSTARCZONĄ PRZEZ PRODUCENTA..Ławka z oparciem: Ławka Marina BO Elementy stalowe profil 50x50mm, ścianka mm Podkład: Ocynk, Warstwa nawierzchniowa: lakier Proszkowy Drewno świerkowe, o przekroju 4x7cm dłg.170cm suszone dwukrotnie szlifowane i dwukrotnie lakierowane. KOLORY: Kolor drewna: orzech włoski 4 Kolor elementów stalowych: Czarny mat Ławka nie posiada oparcia jako ławka o dowolnym kierunku siedzenia zamontowana zostanie w miejscach wskazanych na dokumentacji rysunkowej jako ŁB. Ławka posiada otwory montażowe poprzez które zostanie zamocowana za pomocą śrub i kołków rozporowych wykonanych ze stali nierdzewnej do przygotowanego krawężnika typ ciężki 0/30/100 którego należy dociąć do rozstawu otworów montażowych następnie należy krawężnik zakopać w ziemi oraz docelowo zasypać ziemią tak aby wystawał o ok cm w miejscu montażu. Następnie poza miejscem zamocowania krawężnik obsypać ziemią. Łączniki należy wykonać jako uniwersalne z nierdzewnej stali szlachetnej A 8,0mmX160mm o główce TORX lub IMBUS SZEŚCIOKĄTNY, kołek rozporowy należy dobrać do długości oraz rodzaju śruby, 7

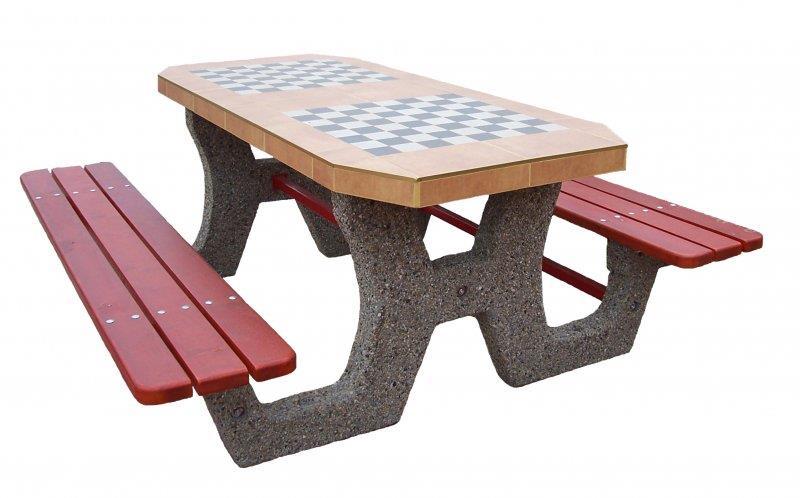

8 dopuszcza się kołki stalowe nierdzewne mosiężne lub po uzgodnieniu z autorem projektu inny rodzaj dybla. MONTAŻ WYKONAĆ ZGODNIE Z INSTRUKCJĄ DOSTARCZONĄ PRZEZ PRODUCENTA. STOŁY PROJEKTOWANE: Stół do gry w szachy 503 kod: 503 Długość całkowita (cm): 00 Szerokość całkowita (cm): 00 Wysokość stołu (cm): 78 Wysokość ławy (cm): 44 Szerokość stołu (cm): 85 Szerokość ławy (cm): 38 Waga (kg): ok.400 Grubość listew (cm): 4 MONTAŻ: Poprzez zakopanie w ziemi Blat wykonany z płytek gresowych, przyklejonych mrozoodpornym klejem. Części metalowe zabezpieczone farbami antykorozyjnymi lub ocynkowane. Elementy drewniane malowane na kolor Orzech Włoski lakierobejcą zgodną z zaleceniami producenta. Stół do gry w szachy jako element gotowy przeznaczony do zamontowania w miejscach wskazanych na dokumentacji rysunkowej jako SZ. Stół stanowi element kompletny dostaczony jako gotowy produkt dla zamontowania którego należy przygotować odpowiednie otwory w podłożu a następnie zakopać zgodnie z instrukcją producenta. Konstrukcja z betonu B30 z okładziną marmolit kolor biały grys, Siedziska wykonane z drewna lakierowanego. MONTAŻ WYKONAĆ ZGODNIE Z INSTRUKCJĄ DOSTARCZONĄ PRZEZ PRODUCENTA. Stół parkowy np: LOW metalowo - drewniany Materiały: Stal ocynkowana, malowana Długość: 170 cm Szerokość: 81 cm Wysokość: 74 cm Profil : T50x50x4 mm Drewno: świerk suszony szlifowany dwukrotnie lakierowany MONTAŻ: Przykręcany do krawężnika 8

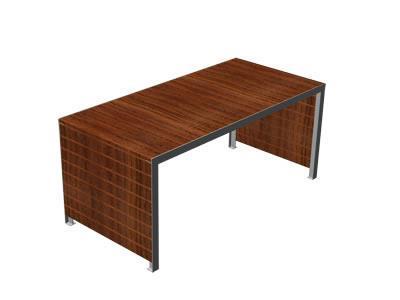

9 KOLORY: Kolor drewna: orzech włoski 4 Kolor elementów stalowych: Czarny mat Stół rekreacyjny ogólnego użytku zamontowany zostanie w miejscach wskazanych na dokumentacji rysunkowej jako ST. Stół posiada otwory montażowe poprzez które zostanie zamocowany za pomocą śrub i kołków rozporowych wykonanych ze stali nierdzewnej do przygotowanego krawężnika typ ciężki 0/30/100 którego należy dociąć do rozstawu otworów montażowych następnie należy krawężnik zakopać w ziemi oraz docelowo zasypać ziemią tak aby wystawał o ok cm w miejscu montażu. Następnie poza miejscem zamocowania krawężnik obsypać ziemią. Łączniki należy wykonać jako uniwersalne z nierdzewnej stali szlachetnej A 8,0mmX160mm o główce TORX lub IMBUS SZEŚCIOKĄTNY, kołek rozporowy należy dobrać do długości oraz rodzaju śruby, dopuszcza się kołki stalowe nierdzewne mosiężne lub po uzgodnieniu z autorem projektu inny rodzaj dybla. MONTAŻ WYKONAĆ ZGODNIE Z INSTRUKCJĄ DOSTARCZONĄ PRZEZ PRODUCENTA. MODUŁ ZACIENIENIA: Konstrukcja urządzenia wykonana jest z profili zamkniętych 70 x 70 x 3mm, 40 x 0 x 3mm oraz 30 x 0 x mm. Urządzenie modułowe umożliwia łączenie konstrukcji podstawowych wynikiem czego jest zwiększenie powierzchni zacienienia Materiał z którego wykonana jest mata zacieniająca powoduje ograniczenie dostępu światła o około 50%. Konstrukcja urządzenia zabezpieczona antykorozyjnie i malowana lakierem akrylowym, strukturalnym W komplecie znajduje się prefabrykat betonowy ułatwiający montaż w gruncie Urządzenie posiada Certyfikat na zgodność z normą PN-EN

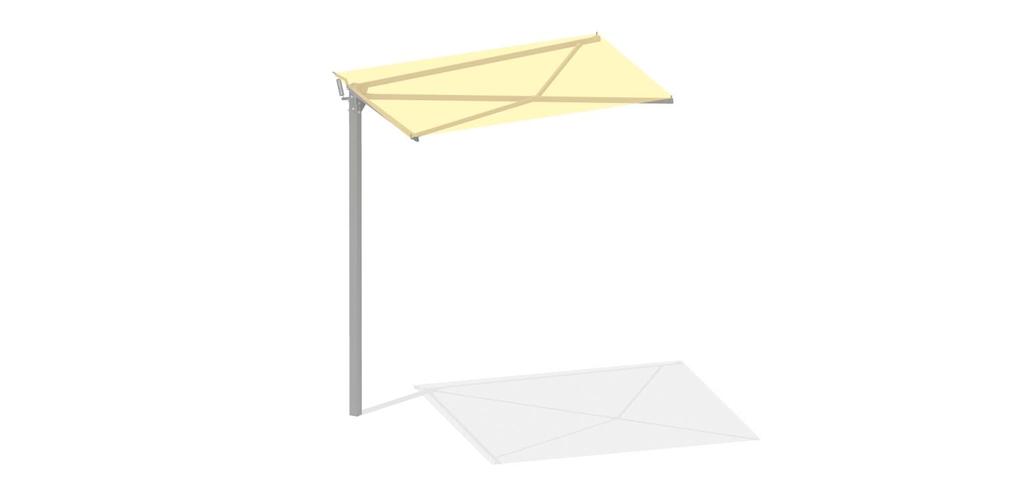

10 Urządzenie montować w miejscach zgodnie z projektem zagospodarowania terenu, z zachowaniem poniższych zasad: Moduł zacienienia to element gotowy ogólnego użytku przeznaczony jako element osłonowy zamontowany zostanie w miejscach wskazanych na dokumentacji rysunkowej jako ST oraz SZ. - Montaż urządzeń dokonać z zachowaniem odpowiednich stref bezpieczeństwa i użytkowania sąsiednich urządzeń istniejących oraz planowanych, zgodnie z zasadami zawartymi w PN EN Montaż urządzenia należy wykonać na terenie równym i płaskim, niezwłocznie po dostarczeniu na miejsce budowy, - zabezpieczając obszar prac montażowych przed osobami niepowołanymi. - Podczas prac montażowych stosować się do instrukcji montażu danego urządzenia. - Montaż urządzeń w terenie należy rozpocząć od dokładnego wyznaczenia miejsc montażu wszystkich urządzeń z zachowaniem odpowiednich stref bezpieczeństwa dla każdego urządzenia. - Do montażu urządzeń należy użyć odpowiednich narzędzi i środków technicznych. MONTAŻ WYKONAĆ ZGODNIE Z INSTRUKCJĄ DOSTARCZONĄ PRZEZ PRODUCENTA. SPOSÓB MONTAŻU: 1. Montaż urządzenia rozpoczynamy od zaplanowania ułożenia go w terenie, zwracając uwagę na jego strefę bezpieczeństwa i elementy sąsiadujące. W tym celu należy skorzystać z przymiaru metrowego, zwracając uwagę na ciągi komunikacyjne wokół urządzenia.. Wymiary urządzenia przedstawia rysunek. 10

11 3.Prace montażowe rozpoczynamy od połączenia ze sobą ramienia środkowego zakończonego kątownikiem oraz belki pionowej. Należy ustawić je tak, aby nawiercone otwory 11mm w kątowniku oraz belce podstawy zachodziły na siebie. Elementy te skręcamy za pomocą śrub M10 x Następnym krokiem jest przykręcenie ramion bocznych do belki pionowej. Należy ustawić jednocześnie oba ramiona boczne tak, aby otwory 11 w nich oraz belce pionowej pasowały do siebie. Ustawione w ten sposób elementy skręcamy śrubami M10 x Kolejnym etapem jest zamontowanie napinacza maty zacieniającej. W tym celu montujemy sprężynę w otwory znajdujące się płaskowniku belki podstawy oraz napinaczu. Następną czynnością jest przykręcenie napinacza do belki pionowej za pomocą śruby M10 x Następną czynnością jest montaż belek łączących ramiona boczne ze ramieniem środkowym. Na początku przykręcamy belkę łączącą do do ramienia bocznego za pomocą śruby zamkowej M8 x 55. Czynność tą powtarzamy analogicznie dla drugiej belki. Następnie końce belek zakończone czopami wtykami w jeden otworów znajdujące się w ramieniu środkowym. Na koniec skręcamy je ze sobą stosując śrubę M10 x Kolejnym etapem jest rozpięcie na konstrukcji maty zacieniającej. Wykorzystujemy do tego otwory znajdujące się w macie, zaczepy znajdujące się na końcach ramion oraz uchwyt napinacza. 8. Następną czynnością jest odpowiednie napięcie maty zacieniającej. W tym celu należy odkręcić śrubę mocującą belki łączące z ramieniem środkowym i przesunąć belki w odpowiednim kierunku. Po tej operacji należy wcześniej odkręconą śrubę ponownie skręcić. 9. Po uprzednim wyznaczeniu miejsc wkopania fundamentów dokonujemy wykopu na długość 950 mm szerokości 400 mm i głębokość 570 mm. Na dno wykopu wsypujemy 100 mm warstwę podsypki piaskowej, zagęszczamy ją, a następnie równamy i poziomujemy jej powierzchnię. 10. W przygotowane wykopy fundamentowe wkładamy prefabrykaty fundamentowe P o wymiarach gabarytowych 850 mm x 300 mm x 70 mm. Za pomocą śrub M16 x 30 przykręcamy konstrukcję do fundamentów 11. Przy pomocy poziomicy ustawiamy urządzenie tak, aby belka pionowa była ustawiona dokładnie w pionie. Ewentualne korekty położenia wykonujemy poprzez dosypanie lub odebranie odpowiedniej ilości podsypki spod fundamentu. 1. Po ustawieniu urządzenia zasypujemy wykop fundamentowy gruntem z urobku. Należy zwrócić uwagę na dokładne zagęszczać każdą kolejną 100 mm warstwę zasypywanego gruntu. 13. Po zakończeniu montażu teren wokół zacienienia modułowego sprzątamy i równamy. UWAGA! Urządzenie należy stosować zgodnie z jego przeznaczeniem. 11

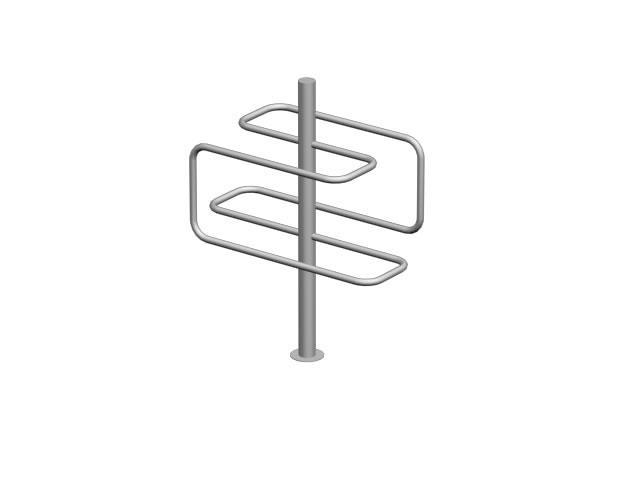

12 STOJAK ROWEROWY DELTA Długość L 740 Szerokość B 650 Wysokość H 855 Stanowiska Stojak rowerowy wykonany jest ze stali kwasoodpornej w gatunku 0H18N9 (AISI304). Materiały - stal kwasoodporna, rura Ø50x1,5 mm, rura Ø0x1,5 mm Powierzchnia - szlif Kolor elementów stalowych: Czarny mat Stojak rowerowy zamontowany zostanie w miejscach wskazanych na dokumentacji rysunkowej jako SR. Stojak należy wykonać w wersji do zabetonowania w przygotowanym fundamencie tak jak przedstawiono to na dokumentacji rysunkowej. Ustawienie stojaka wykonać zgodnie z rysunkami. Rysunki techniczne przedstawiają poglądowy charakter elementu którego szczegóły mogą nieznacznie się różnić z zachowaniem ogólnego wyglądu parametrów oraz funkcji. MONTAŻ WYKONAĆ ZGODNIE Z INSTRUKCJĄ DOSTARCZONĄ PRZEZ PRODUCENTA. KOSZ NA ŚMIECI: STANFORD Wersja: optyka ażurowa SPECYFIKACJE TECHNICZNE Numer artykułu Sposób mocowania do zabetonowania Wersja z optyką blachy ażurowej - szary Waga 16kg Pojemność 35 Liter Wysokość całkowita 1400 mm Szerokość całkowita 350 mm Głębokość 45 mm Średnica pojemnika 300 mm Powierzchnia ocynkowana ogniowo i malowana proszkowo Konstrukcja: Stelaż z blachy stalowej ażurowej o grubości 1 mm, daszek,5 mm. Pojemnik wyposażony w zintegrowana popielniczkę. Słupek wykonany z rury stalowej o średnicy 60 mm. 1

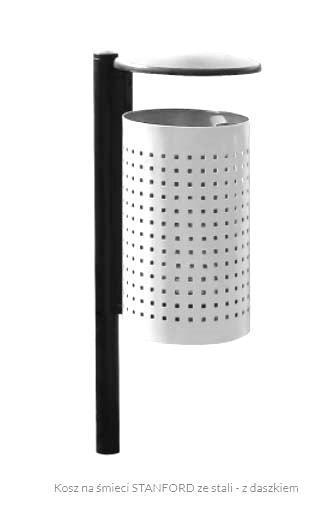

13 Powierzchnia / Kolor: Pojemnik stalowy ocynkowany galwanicznie i malowany proszkowo w kolorze RAL 704. Słupek i daszek w kolorze czarnym. Sposób mocowania: Słupek do zabetonowania. Otwieranie / Opróżnianie: W celu opróżnienia kosza należy zwolnic zamek, obrócić pojemnik i wyjąc go z mechanizmu obrotu. Kosz na śmieci zamontowany zostanie w miejscach wskazanych na dokumentacji rysunkowej jako K. Kosz wykonany w wersji do zabetonowania w przygotowanym fundamencie tak jak przedstawiono to na dokumentacji rysunkowej. Ustawienie kosa wykonać zgodnie z rysunkami. MONTAŻ WYKONAĆ ZGODNIE Z INSTRUKCJĄ DOSTARCZONĄ PRZEZ PRODUCENTA. TOALETA PRZENOŚNA: Model WoCo do podłączenia do kanalizacji DANE TECHNICZNE: Wymiary zewnętrzne(cm): Wymiary wewnętrzne(cm): Toaleta WoCo-Z Ciężar z pustym zbiornikiem 80 kg Pojemność zbiornika użytkowa 5 litrów Pojemność zbiornika całkowita 75 litrów Toaleta WoCo-M Ciężar 40x11x11 3x106x106 80kg 95k kod towaru: WoCo-MS materiał: polietylen wysokiej gęstości kolor: niebieski Wyposażenie: - sedes ceramiczny - deska sedesowa - dolnopłuk - wieszak - uchwyt papieru toaletowego - zamknięcie z sygnalizatorem otwarte-zamknięte z możliwością zamykania kabiny na kłódkę. Kabina gotowa do podłączenia do instalacji wodnej przyłączem G ¾" oraz spustowej rurą o średnicy 110 mm. Specyfikacja techniczna produktu: 13

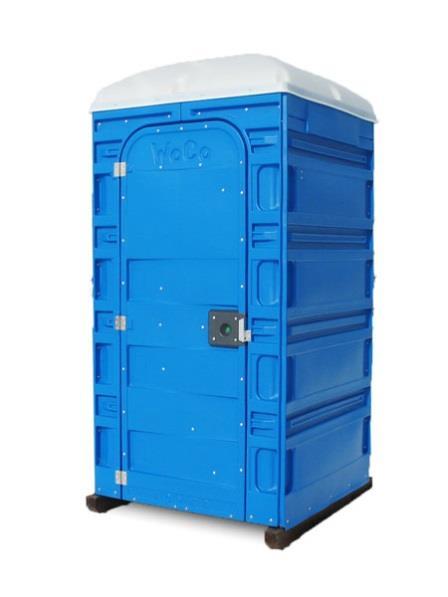

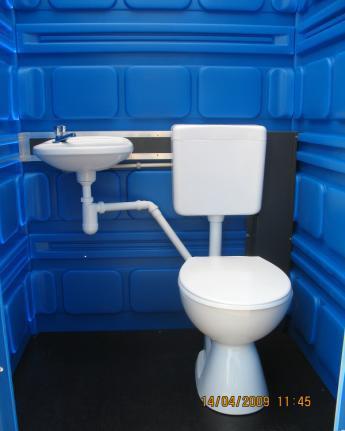

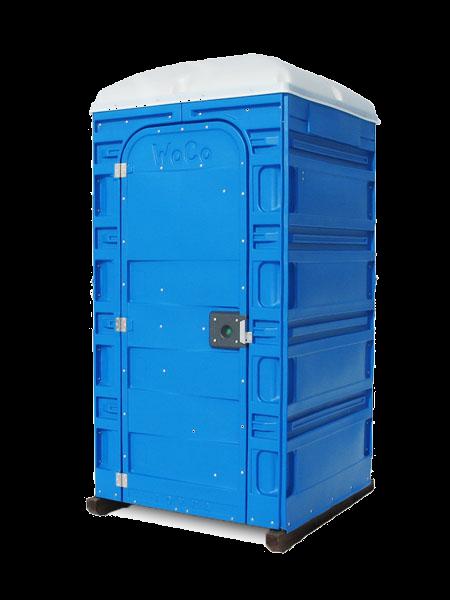

14 Wszystkie elementy z tworzyw sztucznych, odporne na wpływ zarówno niskich jak i wysokich temperatur. Elementy sztywne, odporne na uderzenia, łamanie, rozdarcie materiału, promieniowanie UV oraz szkodliwe działanie substancji chemicznych. Podstawa kabiny, wykonana z impregnowanego drewna i płyty wodoodpornej, trwałość i stabilność. Elementy ceramiczne ( WoCo-M) łatwe w utrzymaniu czystości. Instalacja wodna ( WoCo-M) wyposażona jest w zawór odcinający dopływ wody do toalety. Drzwi toalety oraz ich obudowa, wzmocnione profilami aluminiowymi Łączenie elementów utrzymuje sztywność całej konstrukcji bez konieczności używania dodatkowych elementów wzmacniających. Wszystkie elementy łączeniowe wykonane z aluminium, stali nierdzewnej lub zabezpieczane powłoką galwaniczną. Drzwi wraz z obudową, posiadają trwałe zamknięcie z możliwością blokady od wewnątrz - zasuwa z sygnalizatorem "wolne-zajęte". Specjalnie skonstruowane otwory wentylacyjne, umieszczone powyżej linii wzroku. Instrukcja obsługi WoCo M do podłączenia do kanalizacji lub szamba Ten typ toalety przeznaczony jest do podłączenia z siecią wodno-kanalizacyjną. Kabina gotowa jest do podłączenia bieżącej wody przyłączem G ¾" i do kanalizacji lub szamba rurą spustową Ø 110 mm. Wyposażenie standardowe: -przyłącze bieżącej wody G 3/4" -przyłącze kanalizacyjne Ø110 mm -ceramiczna miska sedesowa -dolnopłuk -uchwyt na papier toaletowy zawór odcinający dopływ wody Wyposażenie dodatkowe: -umywalka ceramiczna 350 mm -pisuar ceramiczny z zaworem G ¾ " Ø 110 mm 14

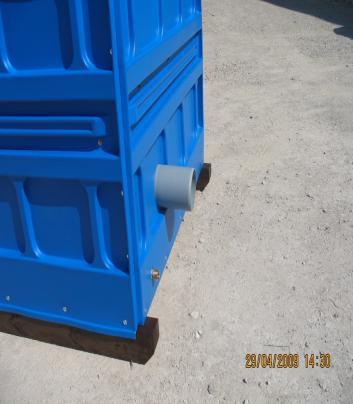

15 - Odległość rury kanalizacyjnej od ściany tylnej Sprawdzić czy woda nie została / wystaje poza toaletę / - ok. 80 mm - Odległość osi rury kanalizacyjnej od podłoża ok. 30 mm - Odległość przyłącza wodnego od podłoża ok. 165 mm UWAGA: Ściany tej toalety nie są ocieplone! Przed spodziewanymi ujemnymi temperaturami należy toaletę odłączyć od przyłącza wodnego i kanalizacyjnego oraz usunąć wodę z dolnopłuka naciskając przycisk spustowy, z syfonu umywalki odkręcając dolną jego pokrywkę i z miski sedesowej przechylając toaletę w kierunku ściany tylnej. Sprawdzić czy woda nie została w układzie wodno- kanalizacyjnym. Wskazania Toaletę ustawić na równej powierzchni i najlepiej w zacienionym miejscu. Przyłączenie wody do toalety powinno umożliwiać łatwe jej odłączenie od toalety przed zimą np. za pomocą śrubunku ¾" z uszczelką lub złącza ogrodowego ¾". Uwaga: Przy dokręcaniu do przyłącza G ¾" kształtek hydraulicznych instalacji wodnej, przytrzymać kluczem płaskim 7 lub kluczem hydraulicznym za sześciokąt przyłącza uniemożliwiając jego obrót. Nie wykonanie tej czynności grozi uszkodzeniem toalety. ODWODNIENIE TERENU: Teren istniejący poddany remontowi nie obejmuje remontu odwodnienia terenu. Po wizji w terenie nie stwierdzono systemu odwodnienia terenu a niniejsza dokumentacja nie zakłada zmian w stosunku do zagospodarowania wody w terenie objętym inwestycją. Podjęte działania remontowe nie powodują zmiany w odniesieniu do aktualnego odwodnienia z uwagi na co odwodnienie terenu nie zostało objęte opracowaniem. WARUNKI UMOCNIENIA GRUNTU (dotyczy gruntu nasypowego) Zagęszczanie i nośność gruntów w podłożu nasypów powinno być zgodne z wymaganiami podanymi w normie Drogi samochodowe. Roboty ziemne PN-S- 005:1998. Wykonanie nasypów z pozyskanego gruntu, zagęszczać warstwami o grubości 0,30m, do stopnia zagęszczenia Is=1,0. Wykonawca powinien skontrolować wskaźnik zagęszczenia gruntów, zalegających w górnej strefie podłoża nasypu, do głębokości 0,5 m od powierzchni terenu. Jeżeli wartość wskaźnika zagęszczenia jest mniejsza niż podana wyżej, należy dogęścić podłoże tak, aby powyższe wymaganie zostało spełnione. Jeżeli wartość wskaźnika zagęszczenia nie może być osiągnięta przez bezpośrednie zagęszczenie podłoża, to należy podjąć środki w celu ulepszenia podłoża, umożliwiające uzyskanie wymaganych wartości wskaźnika zagęszczenia. 15

16 Warunki ogólne zagęszczenia Każda warstwa gruntu oraz kruszywa powinna być jak najszybciej po jej rozłożeniu, zagęszczona z zastosowaniem sprzętu odpowiadającego dla danego rodzaju materiału oraz występujących warunków. Kolejną warstwę gruntu lub kruszywa można nakładać po stwierdzeniu uzyskania wymaganych parametrów już ułożonej warstwy. Wymagania dotyczące zagęszczenia W zależności od uziarnienia stosowanych materiałów, zagęszczenie gruntów określane jest na podstawie: - wskaźnika zagęszczenia IS, Wskaźnik zagęszczenia - IS, określony wg normy BN-77/8931-1, powinien na całej szerokości korpusów nasypów spełniać te wymagania. Wymagania odnośnie wartości IS są zgodne z normą Drogi samochodowe. Roboty ziemne PN-S- 005:1998. W przypadku braku możliwości uzyskania wymaganego wskaźnika zagęszczenia, wykonawca powinien usunąć warstwę i wbudować nowy materiał. UKSZTAŁTOWANIE I PODŁOŻE TERENU W miejscach montażu należy teren doprowadzić do wzgledej równości tj stanu gdzie odchylenie terenu nie będzie większe niż 3-5cm na odległości m, w przypadku znacznych różnic dziur lub wgłębień teren należy wyprofilować do jednolitego ukształtowania. Wszelkie rozbieżności w terenie należy korygować, ewentualne zmiany istotne skarp lub nasypów należy zgłosić inwestorowi lub projektantowi w celu podjęcia dalszych działań. W terenie nadwyżki ziemi rozłożyć wokół ławek, w przypadku różnicy w trakcie budowy dotyczącej ilości wykonawca uzupełni braki w ramach wykonywanego zadania. Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 4 września 1998 r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych, przedmiotowe BUDOWLE zalicza się do I kategorii geotechnicznej, gdyż sytuowane są w prostych warunkach geotechnicznych; Dopuszczalne naprężenie w poziomie posadowienia budynku: 0.15 MPa; Poziom posadowienia na warstwie ciepłochronnej poniżej poziomu przemarzania gruntu na podstawie PN-B-0300: Podział na strefy przemarzania gruntów;, na gruncie nośnym o wskaźniku G1 WYKOPY, NASYPY, MASY ZIEMNE Nachylenie skarp wykopów i nasypów należy wykonać w stosunku 1:1-1:4 Ściany wykopów należy kształtować tak, aby nie nastąpiło obsunięcie się gruntu. Nie mogą być one podkopywane. Nasypy należy układać i zagęszczać warstwami, które powinny mieć stałą miąższość na całej szerokości. Warstwy należy układać poziomo i zagęszczać od zewnątrz ku środkowi. W przypadku pojawienia się gruntów słabych (np. torfy), ujawnionych w trakcie wykonywania robót ziemnych, roboty należy 16

17 przerwać do czasu ustalenia sposobu dalszego postępowania. Podczas wykonywania nasypu powinna być przestrzegana równomierność zagęszczenia każdej warstwy gruntu. W przypadku, gdy trwałe zabezpieczenie nie jest od razu możliwe, do chwili wykonania właściwego umocnienia należy tymczasowo zabezpieczyć skarpy oraz dno wykopu lub koronę nasypu przed działaniem wpływów atmosferycznych oraz przed uszkodzeniami mechanicznymi. Dotyczy to również dłuższych przerw roboczych. Ziemie z wykopów należy po zakończeniu robót wsypać do wykopów oraz wibrować. Masy ziemne w trakcie robót zostaną wywiezione na teren inwestora. WPŁYW ZAGOSPODAROWANIA DZIAŁKI NA OTOCZENIE Nie występują ograniczenia oraz warunki wynikające z potrzeb ochrony środowiska, o których mowa w szczególności w art. 73 ustawy z dnia Prawo ochrony środowiska (Dz. U. Nr 6, poz. 67 z późniejszymi zmianami). Zgodnie z rozporządzeniem rady ministrów z dnia 9 listopada 004 (Dz. U. Nr 57, poz. 573) w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na środowisko niniejsza inwestycja nie figuruje na liście przedsięwzięć mogących znacząco oddziaływać na stan środowiska naturalnego i nie wymaga sporządzenia raportu oddziaływania na środowisko. Projektowany obiekt w sposób minimalizujący wpływ na środowisko działki i jej otoczenie, zgodnie z obowiązującymi normami i przepisami Prawa Budowlanego. Projektowane obiekty nie stwarzają zagrożeń dla środowiska naturalnego oraz dla życia i zdrowia ludzi. Planowana inwestycja nie leży w obszarze objętym ochroną NATURA 000 i nie oddziałuje na niego. INFORMACJA O WPISIE DO REJESTRU ZABYTKÓW Teren inwestycji nie jest wpisany do rejestru zabytków, nie podlega również ochronie na podstawie ustaleń MPZP dla Gminy Wiśniowa. DANE O WPŁYWIE EKSPLOATACJI GÓRNICZEJ Działki przeznaczone pod inwestycje nie są objęte obszarem eksploatacji górniczej. UZBROJENIE TERENU W terenie występuje uzbrojenie terenu w postaci sieci podziemnych: -sieć gazowa ; -sieć teletechniczna; -sieć energetyczna; -sieć kanalizacji sanitarnej, -kanał wodny. 17

18 Oraz sieci napowietrzne : -sieć elektro-energetyczna Zgodnie z wypisem z rejestru gruntów działki objęte inwestycją posiada klasę bonitacyjną gleby pochodzenia mineralnego, nie jest wymagana decyzja o wyłączeniu gruntu zajmowanego na cele inwestycyjne z produkcji rolnej. Na omawianym terenie nie ma drzew przeznaczonych do wycinki. Działka na której znajduje się inwestycja nie leży w terenach zagrożenia powodziowego. UWAGA! Wszelkie prace przebiegające w pobliżu istniejącego uzbrojenia terenu należy prowadzić ręcznie UWAGI REALIZACYJNE DLA INWESTYCJI - rozpoczęcie prac budowlanych może nastąpić po uzyskaniu ostatecznej decyzji administracyjnej dopuszczającej do wykonania; - wszystkie odstępstwa od niniejszego projektu mogą być wykonane za zgodą autorów projektu, - podani producenci oraz nazwy własne produktów są jedynie przykładowymi; wykonawca może zastosować innych producentów lub zamienne ( równoważne ) rozwiązania pod warunkiem zachowania parametrów technicznych i estetycznych zawartych w projekcie oraz pisemnej akceptacji autora niniejszej dokumentacji. - wszystkie materiały budowlane użyte do realizacji inwestycji powinny posiadać odpowiednie Aprobaty Techniczne (AT), atesty i dopuszczenia do stosowania w budownictwie; - roboty ziemne wykonywane w bezpośrednim sąsiedztwie sieci podziemnych należy wykonywać ręcznie z należytą uwagą aby nie doszło do uszkodzenia. - wszystkie sieci podziemne nad/pod którymi prowadzona będzie inwestycja oraz przecięcia pomiędzy projektowanymi należy osłonić rurami osłonowymi; - z uwagi na fakt iż prowadzona inwestycja jest przyległa na fragmentach do prywatnych posesji ogrodzeń, prace należy prowadzić tak aby nie doszło do uszkodzenia mienia prywatnego a teren po prowadzonych pracach został przywrócony do pierwotnego stanu; PROJEKT STANOWI PODSTAWĘ WYKONANIA.. arch. Grzegorz Mirek Uprawnienia w specjalności architektonicznej do projektowania bez ograniczeń MPOIA/046/010 18

19 II B. CZĘŚĆ RYSUNKOWA PROJEKTU ZAGOSPODAROWNIA TERENU REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ na dz. ew. nr 783, 3/117, 3/115 Inwestor : Gmina Wiśniowa Wiśniowa 441, 3-41 Wiśniowa Adres inwestycji : Wiśniowa dz.nr: 783, 3/117, 3/115 CZĘŚĆ RYSUNKOWA ZAWIERA: Spis rysunków: Nr. Nazwa Skala A.01 Zagospodarowanie terenu 1:1000 A.0 ROZMIESZCZENIE ELEMENTÓW RZUT 1:500 A.03 ŁAWKA ŁB 1:0 A.04 ŁAWKA ŁZ 1:0 A.05 ZESTAW ŁZ,K 1:0 A.06 ZESTAW SR, ŁZ, K 1:0 A.07 ZESTAW SR, ŁB, K 1:0 A.08 ZESTAW SZ, K / SR, SZ, K / ST, K / ST, SR 1:0 19

20 L E G E N D A: A,B...H B A Stojak rowerowy Delta ZACIENIENIE MODUŁOWE xm Stolik betonowy do wkopania + ławki bez oparcia, szachy KOSZ NA ŚMIECI STANFORD 1 ISTNIEJĄCY TEREN ZALEWU SZTUCZNEGO BĘDĄCEGO WŁASNOŚCIĄ GMINY WIŚNIOWA ISTNIEJĄCE PRZEJŚCIE PIESZE NIEUTWARDZONE WOKÓŁ ZALEWU 3 ISTNIEJĄCY TEREN PRZEZNACZONY NA MIEJSCA POSTOJOWE 4 ISTNIEJĄCW WEJSCIE NA TEREN ZALEWU 5 DROGA WOJEWÓDZKA nr. 963 OZNACZENIA GRAFICZNE MAŁEJ ARCHITEKTURY TOALETA PRZENOŚNA ŁAWKA PARKOWA np: MARINA, ŁAWKA PARKOWA bez oparcia, Długość: 170 cm Głębokość: 47 cm, Wysokość: 45 cm, Wysokość siedziska: 44 cm Materiały: Drewno malowane na kolor Orzech włoski 4, Stal ocynkowana malowana proszkowo na kolor ral czarny mat. C ŁAWKA PARKOWA MARINA BO H ŁAWKA PARKOWA np: LESZNO, Dwustronna ławka z oparciem, Długość: 170 cm Głębokość: 93 cm, Wysokość: 86 cm, Wysokość siedziska: 44 cm Materiały: Drewno malowane na kolor Orzech włoski 4, Stal ocynkowana malowana proszkowo na kolor ral czarny mat. STÓŁ PARKOWY np: LOW METALOWO - DREWNIANY,, Długość: 170 cm Szerokość: 81 cm, Wysokość: 74 cm, Materiały: Drewno malowane na kolor Orzech włoski 4, Stal ocynkowana malowana proszkowo na kolor ral czarny mat. Dla stoły przewidziano każdorazowo szt. ławki parkowej MARINA ŁAWKA PARKOWA MARINA BO ŁAWKA PARKOWA LESZNO Stół rekreacyjny do gry w szachy,np: kod produktu: 503 Stół, ID produktu:11907 Szerokość całkowita (cm): 00 Wysokość stołu (cm): 78 Wysokość ławy (cm): 44, Szerokość stołu (cm): 85, Szerokość ławy (cm): 38, Waga (kg): ok.400, Grubość listew (cm): 4, Materiały: Konstrukcja z betonu B30 z kładziną marmolit kolor biały grys, Siedziska wykonane z drewna lakierowanego lakierobejcą na kolor orzech włoski, Blat wykonane z płytek gresowych, przyklejonych mrozoodpornym klejem na którym zamocowany zestaw szt dla gry w szachy KOSZ NA ŚMIECI STANFORD ŁAWKA PARKOWA MARINA BO 149 ŁAWKA PARKOWA MARINA BO D 414 ŁAWKA PARKOWA MARINA BO x szt Stół ogrodowo - parkowy (stół betonowy) E ŁAWKA PARKOWA MARINA BO ZACIENIENIE MODUŁOWE xm Stojak rowerowy Delta ŁAWKA PARKOWA MARINA BO 4 KOSZ NA ŚMIECI STANFORD ŁAWKA PARKOWA MARINA BO KOSZ NA ŚMIECI STANFORD Stojak rowerowy Delta 1 ŁAWKA PARKOWA LESZNO ŁAWKA PARKOWA MARINA BO 1 57 Stolik betonowy do wkopania + ławki bez oparcia, szachy G KOSZ NA ŚMIECI STANFORD 5 KOSZ NA ŚMIECI STANFORD 1 6 ŁAWKA PARKOWA LESZNO 11 9 ZACIENIENIE MODUŁOWE xm -ZAKRES OPRACOWANIA OBEJMUJĄCY DZIAŁKI nr: 783, 3/117, 3/115, DLA ZADANIA POD NAZWĄ: "REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ " ILOŚĆ 14 4 Zacienienie modułowe. np: symbol, Wymiary: xm, Wysokość: ok.8m, Zestaw składa się z elementów i profili stalowych, mata zacieniająca, Konstrukcja urządzenia wykonana jest z profili zamkniętych 70 x 70 x 3mm, 40 x 0 x 3mm oraz 30 x 0 x mm. Waga: 40+1kg 4 Kosz na śmieci STANFORD, Wersja: optyka ażurowa, Konstrukcja: Stelaż z blachy stalowej ażurowej o grubości 1 mm, daszek,5 mm. Pojemnik wyposażony w zintegrowaną popielniczke. Slupek wykonany z rury stalowej o średnicy 60 mm, Powierzchnia / Kolor: Pojemnik stalowy ocynkowny galwanicznie i malowany proszkowo w kolorze RAL 704. Slupek i daszek w kolorze czarnym 6 Stojak rowerowy Delta, Dwustanowiskowy, Miejsca parkingowe: dla rowerów, parkowanych dwustronnie, Wysokość: 85,5 cm Szerokość: 65 cm, Długość: 9 cm Materiały: Stal ocynkowana malowana proszkowo na kolor ral: 9017 czarny mat, 4 TOALETA WoCo do podłączenia do kanalizacji lub szamba kod towaru np: WoCo-MS, WYMIARY: Wymiary zewnętrzne(cm): 40x11x11, Wymiary wewnętrzne(cm): 3x106x106, Pojemność zbiornika użytkowa 5 litrów, Pojemność zbiornika całkowita 75 litrów.- sedes ceramiczny, - deska sedesowa - dolnopłuk, - wieszak, - uchwyt papieru toaletowego, - zamknięcie z sygnalizatorem otwarte-zamknięte z możliwością zamykania kabiny na kłódkę.kabina jest gotowa do podłączenia do instalacji wodnej przyłączem G ¾" oraz spustowej rurą o średnicy 110 mm. 1 KOSZ NA ŚMIECI STANFORD 035 Stół Low metalowo drewniany ŁAWKA PARKOWA MARINA BO x szt ŁAWKA PARKOWA MARINA BO ZACIENIENIE MODUŁOWE xm F Stojak rowerowy Delta ŁAWKA PARKOWA LESZNO UWAGA 1. PRZED PRZYSTĄPIENIEM DO PRAC WYMIARY SPRAWDZIĆ W TERENIE. PRODUKTY UŻYTE DLA WYKONANIA ZADANIA MUSZĄ SPEŁNIAĆ POLSKIE NORMY, ATESTY itp, DLA DOPUSZCZENIA ICH DO ZASTOSOWANIA W PROJEKTOWANYM CHARAKTERZE BUDYNKU 3. PODANI PRODUCENCI ROZWIĄZAŃ ARCHITEKTONICZNYCH SA PRZYKŁADOWYMI SŁUŻĄCYMI DO OKREŚLENIA TZW. STANDARDÓW JAKOŚCIOWO- ESTETYCZNYCH. WYKONAWCA MOŻE ZASTOSOWAĆ INNYCH PRODUCENTÓW ZAMIENNE ROZWIĄZANIA POD WARUNKIEM ZACHOWANIA PARAMETRÓW TECHNICZNYCH I ESTETYCZNYCH ZAWARTYCH W PROJEKCIE BUDOWLANO-WYKONAWCZYM ORAZ PISEMNEJ AKCEPTACJI AUTORA NINIEJSZEJ DOKUMENTACJI I INSPEKTORA NADZORU INWESTORSKIEGO. 4. NINIEJSZY PROJEKT JEST PODSTAWĄ DO OPRACOWANIA W RAZIE POTRZEBY PRZEZ WYKONAWCĘ WŁASNEGO PROJEKTU WARSZTATOWEGO POSZCZEGÓLNYCH ELEMENTÓW BĘDĄCYCH PRZEDMIOTEM PROJEKTU. WYKONAWCA JEST ZOBOWIĄZANY DO UZGODNIENIA OPRACOWANEGO PRZEZ SIEBIE PROJEKTU WARSZTATOWEGO Z ARCHITEKTEM - AUTOREM NINIEJSZEGO PROJEKTU- W ZAKRESIE FORMY, DOBORU MATERIAŁÓW, KOLORYSTYKI I ROZWIĄZAŃ FUNKCJONALNYCH 5. ELEMENTY METALOWE CYNKOWANE OGNIOWO 100UM DIN ORAZ MALOWANE PROSZKOWO NA OKREŚLONY RAL 6. PROJEKT NALEŻY ROZPATRYWAĆ WRAZ Z PROJEKTAMI BRANŻOWYMI. 7. PROJEKT STANOWI PODSTAWĘ WYKONANIA KOSZ NA ŚMIECI STANFORD ŁAWKA PARKOWA MARINA BO JEDNOSTKA PROJEKTOWA RM PROJEKT PRACOWNIA ARCHITEKTONICZNA RAFAŁ MIREK TOKARNIA 47 TEMAT 5 INWESTOR REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ" Gmina Wiśniowa, 3-41 Wiśniowa 441 ADRES INWESTYCJI 3-41 Wiśniowa dz. nr. 783, 3/117, 3/115 RYSUNEK Zagospodarowanie terenu PROJEKTOWAŁ mgr inż. arch. Rafał Mirek mgr inż. arch. Grzegorz Mirek DATA III. 014 SKALA: 1:1000 MPOIA/040/010 MPOIA/046/010 NR RYS. A.01 FAZA PROJEKTU GSPublisherEngine PROJEKT BUDOWLANY BRANŻA ARCHITEKTURA P R A W A A U T O R S K I E Z A S T R Z E Ż O N E Z G O D N I E Z U S T A W Ą Z D N I A r. O P R A W I E A U T O R S K I M

21 A L E G E N D A: A,B...H TT C OZNACZENIA ELEMENTÓW / ZESTAWÓW: -WYZNACZONY PAS WOLNY OD ZAMOCOWANYCH ELEMENTÓW O ZASIEGU 3,5m OD LINI WYZNACZAJĄCEJ GÓRNĄ LINIĘ BRZEGU ZALEWU, ODLEGŁOŚĆ NALEŻY SKORYGOWAĆ NA PLACU BUDOWY ŁB - ŁAWKA BEZ OPARCIA np: MARINA BO ŁZ - ŁAWKA Z OPARCIEM np: LESZNO ŁZ, K - ŁAWKA Z OPARCIEM np: LESZNO, KOSZ NA ŚMIECI STANDORF H 1 ISTNIEJĄCY TEREN ZALEWU SZTUCZNEGO BĘDĄCEGO WŁASNOŚCIĄ GMINY WIŚNIOWA ISTNIEJĄCE PRZEJŚCIE PIESZE NIEUTWARDZONE WOKÓŁ ZALEWU 3 ISTNIEJĄCY TEREN PRZEZNACZONY NA MIEJSCA POSTOJOWE 4 ISTNIEJĄCW WEJSCIE NA TEREN ZALEWU 5 DROGA WOJEWÓDZKA nr. 963 OZNACZENIA GRAFICZNE MAŁEJ ARCHITEKTURY 39 ŁAWKA PARKOWA np: MARINA, ŁAWKA PARKOWA bez oparcia, Długość: 170 cm Głębokość: 47 cm, Wysokość: 45 cm, Wysokość siedziska: 44 cm Materiały: Drewno malowane na kolor Orzech włoski 4, Stal ocynkowana malowana proszkowo na kolor ral czarny mat. ŁB ŁB - ŁAWKA Z OPARCIEM np: LESZNO, KOSZ NA ŚMIECI STANDORF SR, ŁZ, K SR, SZ, K 65 0 ŁAWKA PARKOWA np: LESZNO, Dwustronna ławka z oparciem, Długość: 170 cm Głębokość: 93 cm, Wysokość: 86 cm, Wysokość siedziska: 44 cm Materiały: Drewno malowane na kolor Orzech włoski 4, Stal ocynkowana malowana proszkowo na kolor ral czarny mat. STÓŁ PARKOWY np: LOW METALOWO - DREWNIANY,, Długość: 170 cm Szerokość: 81 cm, Wysokość: 74 cm, Materiały: Drewno malowane na kolor Orzech włoski 4, Stal ocynkowana malowana proszkowo na kolor ral czarny mat. Dla stoły przewidziano każdorazowo szt. ławki parkowej MARINA ŁZ, K - STOJAK ROWEROWY np: DELTA, ŁAWKA BEZ OPARCIA np: MARINA, KOSZ NA ŚMIECI STANDORF 149 SR, ŁB, K ŁB ŁB - STOLIK SZACHOWY, ZACIENIENIE np:, KOSZ STANDORF D 446 SZ, K E ŁB ST, SR SR, SZ, K - STOJAK ROWEROWY, ZACIENIENIE np:, STOLIK SZACHOWY, KOSZ STANDORF SR, ŁB, K 1 ŁB STÓŁ np: LOW, x ŁAWKA BEZ OPARCIA np:marina BO, ZACIENIENIE np:, KOSZ STANDORF 1 ŁZ - TOALETA TURYSTYCZNA PRZENOŚNA np: WoCo do podłączenia do kanalizacji lub szamba szczegóły -> OPIS TECHNICZNY SZ,K 4 Stół rekreacyjny do gry w szachy,np: kod produktu: 503 Stół, ID produktu:11907 Szerokość całkowita (cm): 00 Wysokość stołu (cm): 78 Wysokość ławy (cm): 44, Szerokość stołu (cm): 85, Szerokość ławy (cm): 38, Waga (kg): ok.400, Grubość listew (cm): 4, Materiały: Konstrukcja z betonu B30 z kładziną marmolit kolor biały grys, Siedziska wykonane z drewna lakierowanego lakierobejcą na kolor orzech włoski, Blat wykonane z płytek gresowych, przyklejonych mrozoodpornym klejem na którym zamocowany zestaw szt dla gry w szachy Zacienienie modułowe. np: symbol, Wymiary: xm, Wysokość: ok.8m, Zestaw składa się z elementów i profili stalowych, mata zacieniająca, Konstrukcja urządzenia wykonana jest z profili zamkniętych 70 x 70 x 3mm, 40 x 0 x 3mm oraz 30 x 0 x mm. Waga: 40+1kg 4 Kosz na śmieci STANFORD, Wersja: optyka ażurowa, Konstrukcja: Stelaż z blachy stalowej ażurowej o grubości 1 mm, daszek,5 mm. Pojemnik wyposażony w zintegrowaną popielniczke. Slupek wykonany z rury stalowej o średnicy 60 mm, Powierzchnia / Kolor: Pojemnik stalowy ocynkowny galwanicznie i malowany proszkowo w kolorze RAL 704. Slupek i daszek w kolorze czarnym 6 Stojak rowerowy Delta, Dwustanowiskowy, Miejsca parkingowe: dla rowerów, parkowanych dwustronnie, Wysokość: 85,5 cm Szerokość: 65 cm, Długość: 9 cm Materiały: Stal ocynkowana malowana proszkowo na kolor ral: 9017 czarny mat, 4 TOALETA WoCo do podłączenia do kanalizacji lub szamba kod towaru np: WoCo-MS, WYMIARY: Wymiary zewnętrzne(cm): 40x11x11, Wymiary wewnętrzne(cm): 3x106x106, Pojemność zbiornika użytkowa 5 litrów, Pojemność zbiornika całkowita 75 litrów.- sedes ceramiczny, - deska sedesowa - dolnopłuk, - wieszak, - uchwyt papieru toaletowego, - zamknięcie z sygnalizatorem otwarte-zamknięte z możliwością zamykania kabiny na kłódkę.kabina jest gotowa do podłączenia do instalacji wodnej przyłączem G ¾" oraz spustowej rurą o średnicy 110 mm. 1 5 ŁZ ŁB 59 TT G 14 ŁB ST, SR - STÓŁ np: LOW, x ŁAWKA BEZ OPARCIA np:marina BO, ZACIENIENIE np:, STOJAK ROWEROWY np:delta ILOŚĆ 7 04 ST, K -ZAKRES OPRACOWANIA OBEJMUJĄCY DZIAŁKI nr: 783, 3/117, 3/115, DLA ZADANIA POD NAZWĄ: "REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ" 3 14 SR, Ł Z, K ŁB 018 UWAGA 1. PRZED PRZYSTĄPIENIEM DO PRAC WYMIARY SPRAWDZIĆ W TERENIE. PRODUKTY UŻYTE DLA WYKONANIA ZADANIA MUSZĄ SPEŁNIAĆ POLSKIE NORMY, ATESTY itp, DLA DOPUSZCZENIA ICH DO ZASTOSOWANIA W PROJEKTOWANYM CHARAKTERZE BUDYNKU 3. PODANI PRODUCENCI ROZWIĄZAŃ ARCHITEKTONICZNYCH SA PRZYKŁADOWYMI SŁUŻĄCYMI DO OKREŚLENIA TZW. STANDARDÓW JAKOŚCIOWO- ESTETYCZNYCH. WYKONAWCA MOŻE ZASTOSOWAĆ INNYCH PRODUCENTÓW ZAMIENNE ROZWIĄZANIA POD WARUNKIEM ZACHOWANIA PARAMETRÓW TECHNICZNYCH I ESTETYCZNYCH ZAWARTYCH W PROJEKCIE BUDOWLANO-WYKONAWCZYM ORAZ PISEMNEJ AKCEPTACJI AUTORA NINIEJSZEJ DOKUMENTACJI I INSPEKTORA NADZORU INWESTORSKIEGO. 4. NINIEJSZY PROJEKT JEST PODSTAWĄ DO OPRACOWANIA W RAZIE POTRZEBY PRZEZ WYKONAWCĘ WŁASNEGO PROJEKTU WARSZTATOWEGO POSZCZEGÓLNYCH ELEMENTÓW BĘDĄCYCH PRZEDMIOTEM PROJEKTU. WYKONAWCA JEST ZOBOWIĄZANY DO UZGODNIENIA OPRACOWANEGO PRZEZ SIEBIE PROJEKTU WARSZTATOWEGO Z ARCHITEKTEM - AUTOREM NINIEJSZEGO PROJEKTU- W ZAKRESIE FORMY, DOBORU MATERIAŁÓW, KOLORYSTYKI I ROZWIĄZAŃ FUNKCJONALNYCH 5. ELEMENTY METALOWE CYNKOWANE OGNIOWO 100UM DIN ORAZ MALOWANE PROSZKOWO NA OKREŚLONY RAL 6. PROJEKT NALEŻY ROZPATRYWAĆ WRAZ Z PROJEKTAMI BRANŻOWYMI. 7. PROJEKT STANOWI PODSTAWĘ WYKONANIA ST, K JEDNOSTKA PROJEKTOWA RM PROJEKT PRACOWNIA ARCHITEKTONICZNA RAFAŁ MIREK F TOKARNIA 47 TEMAT INWESTOR REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ" Gmina Wiśniowa, 3-41 Wiśniowa 441 ADRES INWESTYCJI 3-41 Wiśniowa dz. nr. 783, 3/117, 3/115 RYSUNEK ROZMIESZCZENIE ELEMENTÓW RZUT PROJEKTOWAŁ mgr inż. arch. Rafał Mirek mgr inż. arch. Grzegorz Mirek MPOIA/040/010 MPOIA/046/010 DATA III. 014 SKALA: 1:500 NR RYS. A.0 FAZA PROJEKTU GSPublisherEngine PROJEKT BUDOWLANY BRANŻA ARCHITEKTURA P R A W A A U T O R S K I E Z A S T R Z E Ż O N E Z G O D N I E Z U S T A W Ą Z D N I A r. O P R A W I E A U T O R S K I M

22 RZUT ŁAWKA ŁB 1/ Krawężnika typ ciężki 0/30/50cm wkopany do ziemi na głębokość 8cm ŁAWKA typ: np. MARINA BO Kotwy mocujące ławke poprzez otwory montażowe min. szt. na stronę. Wykonać zgodnie z instrukcją producenta, Kotwy mocujące ławke poprzez otwory montażowe min. szt. na stronę. Wykonać zgodnie z instrukcją producenta, PRZEKRÓJ A-A ŁAWKA ŁB ŁAWKA typ: np. MARINA BO 170 Kotwy mocujące ławke poprzez otwory montażowe min. szt. na stronę. Wykonać zgodnie z instrukcją producenta, ,0-0,8 0, ,00 75 Kotwy mocujące ławke poprzez otwory montażowe min. szt. na stronę. Wykonać zgodnie z instrukcją producenta, UWAGA 1. PRZED PRZYSTĄPIENIEM DO PRAC WYMIARY SPRAWDZIĆ W TERENIE. PRODUKTY UŻYTE DLA WYKONANIA ZADANIA MUSZĄ SPEŁNIAĆ POLSKIE NORMY, ATESTY itp, DLA DOPUSZCZENIA ICH DO ZASTOSOWANIA W PROJEKTOWANYM CHARAKTERZE BUDYNKU 3. PODANI PRODUCENCI ROZWIĄZAŃ ARCHITEKTONICZNYCH SA PRZYKŁADOWYMI SŁUŻĄCYMI DO OKREŚLENIA TZW. STANDARDÓW JAKOŚCIOWO- ESTETYCZNYCH. WYKONAWCA MOŻE ZASTOSOWAĆ INNYCH PRODUCENTÓW ZAMIENNE ROZWIĄZANIA POD WARUNKIEM ZACHOWANIA PARAMETRÓW TECHNICZNYCH I ESTETYCZNYCH ZAWARTYCH W PROJEKCIE BUDOWLANO-WYKONAWCZYM ORAZ PISEMNEJ AKCEPTACJI AUTORA NINIEJSZEJ DOKUMENTACJI I INSPEKTORA NADZORU INWESTORSKIEGO. 4. NINIEJSZY PROJEKT JEST PODSTAWĄ DO OPRACOWANIA W RAZIE POTRZEBY PRZEZ WYKONAWCĘ WŁASNEGO PROJEKTU WARSZTATOWEGO POSZCZEGÓLNYCH ELEMENTÓW BĘDĄCYCH PRZEDMIOTEM PROJEKTU. WYKONAWCA JEST ZOBOWIĄZANY DO UZGODNIENIA OPRACOWANEGO PRZEZ SIEBIE PROJEKTU WARSZTATOWEGO Z ARCHITEKTEM - AUTOREM NINIEJSZEGO PROJEKTU- W ZAKRESIE FORMY, DOBORU MATERIAŁÓW, KOLORYSTYKI I ROZWIĄZAŃ FUNKCJONALNYCH 5. ELEMENTY METALOWE CYNKOWANE OGNIOWO 100UM DIN ORAZ MALOWANE PROSZKOWO NA OKREŚLONY RAL 6. PROJEKT NALEŻY ROZPATRYWAĆ WRAZ Z PROJEKTAMI BRANŻOWYMI. 7. PROJEKT STANOWI PODSTAWĘ WYKONANIA JEDNOSTKA PROJEKTOWA RM PROJEKT PRACOWNIA ARCHITEKTONICZNA RAFAŁ MIREK TOKARNIA 47 1/ Krawężnika typ ciężki 0/30/50cm wkopany do ziemi na głębokość 8cm / Krawężnika typ ciężki 0/30/50cm wkopany do ziemi na głębokość 8cm TEMAT INWESTOR RYSUNEK REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ" Gmina Wiśniowa, 3-41 Wiśniowa 441 ADRES INWESTYCJI 3-41 Wiśniowa dz. nr. 783, 3/117, 3/115 PROJEKTOWAŁ ŁAWKA ŁB mgr inż. arch. Rafał Mirek mgr inż. arch. Grzegorz Mirek MPOIA/040/010 MPOIA/046/010 DATA III. 014 SKALA: 1:0 NR RYS. A.03 FAZA PROJEKTU PROJEKT BUDOWLANY BRANŻA ARCHITEKTURA GSPublisherEngine PRAWA AUTORSKIE ZASTRZEŻONE ZGODNIE Z USTAWĄ Z DNIA r. O PRAWIE AUTORSKIM

23 RZUT ŁAWKA ŁZ Krawężnik typ ciężki 0/30/100cm wkopany do ziemi na głębokość 8cm ŁAWKA typ: np. LESZNO Kotwy mocujące ławke poprzez otwory montażowe min. 4szt. na stronę. Wykonać zgodnie z instrukcją producenta, Kotwy mocujące ławke poprzez otwory montażowe min. 4szt. na stronę. Wykonać zgodnie z instrukcją producenta, PRZEKRÓJ A-A ŁAWKA ŁZ 170 ŁAWKA typ: np. MARINA BO Kotwy mocujące ławke poprzez otwory montażowe min. 4szt. na stronę. Wykonać zgodnie z instrukcją producenta, ,0-0,8 45 0,46 0, Kotwy mocujące ławke poprzez otwory montażowe min. 4szt. na stronę. Wykonać zgodnie z instrukcją producenta, UWAGA 1. PRZED PRZYSTĄPIENIEM DO PRAC WYMIARY SPRAWDZIĆ W TERENIE. PRODUKTY UŻYTE DLA WYKONANIA ZADANIA MUSZĄ SPEŁNIAĆ POLSKIE NORMY, ATESTY itp, DLA DOPUSZCZENIA ICH DO ZASTOSOWANIA W PROJEKTOWANYM CHARAKTERZE BUDYNKU 3. PODANI PRODUCENCI ROZWIĄZAŃ ARCHITEKTONICZNYCH SA PRZYKŁADOWYMI SŁUŻĄCYMI DO OKREŚLENIA TZW. STANDARDÓW JAKOŚCIOWO- ESTETYCZNYCH. WYKONAWCA MOŻE ZASTOSOWAĆ INNYCH PRODUCENTÓW ZAMIENNE ROZWIĄZANIA POD WARUNKIEM ZACHOWANIA PARAMETRÓW TECHNICZNYCH I ESTETYCZNYCH ZAWARTYCH W PROJEKCIE BUDOWLANO-WYKONAWCZYM ORAZ PISEMNEJ AKCEPTACJI AUTORA NINIEJSZEJ DOKUMENTACJI I INSPEKTORA NADZORU INWESTORSKIEGO. 4. NINIEJSZY PROJEKT JEST PODSTAWĄ DO OPRACOWANIA W RAZIE POTRZEBY PRZEZ WYKONAWCĘ WŁASNEGO PROJEKTU WARSZTATOWEGO POSZCZEGÓLNYCH ELEMENTÓW BĘDĄCYCH PRZEDMIOTEM PROJEKTU. WYKONAWCA JEST ZOBOWIĄZANY DO UZGODNIENIA OPRACOWANEGO PRZEZ SIEBIE PROJEKTU WARSZTATOWEGO Z ARCHITEKTEM - AUTOREM NINIEJSZEGO PROJEKTU- W ZAKRESIE FORMY, DOBORU MATERIAŁÓW, KOLORYSTYKI I ROZWIĄZAŃ FUNKCJONALNYCH 5. ELEMENTY METALOWE CYNKOWANE OGNIOWO 100UM DIN ORAZ MALOWANE PROSZKOWO NA OKREŚLONY RAL 6. PROJEKT NALEŻY ROZPATRYWAĆ WRAZ Z PROJEKTAMI BRANŻOWYMI. 7. PROJEKT STANOWI PODSTAWĘ WYKONANIA JEDNOSTKA PROJEKTOWA RM PROJEKT PRACOWNIA ARCHITEKTONICZNA RAFAŁ MIREK TOKARNIA 47 Krawężnik typ ciężki 0/30/50cm wkopany do ziemi na głębokość 8cm Krawężnik typ ciężki 0/30/100cm wkopany do ziemi na głębokość 8cm TEMAT INWESTOR RYSUNEK REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ" Gmina Wiśniowa, 3-41 Wiśniowa 441 ADRES INWESTYCJI 3-41 Wiśniowa dz. nr. 783, 3/117, 3/115 PROJEKTOWAŁ ŁAWKA ŁZ mgr inż. arch. Rafał Mirek mgr inż. arch. Grzegorz Mirek MPOIA/040/010 MPOIA/046/010 DATA III. 014 SKALA: 1:0 NR RYS. A.04 FAZA PROJEKTU PROJEKT BUDOWLANY BRANŻA ARCHITEKTURA GSPublisherEngine PRAWA AUTORSKIE ZASTRZEŻONE ZGODNIE Z USTAWĄ Z DNIA r. O PRAWIE AUTORSKIM

24 RZUT ZESTAW ŁZ, K Kosz na śmieci STANFORD Wersja: optyka ażurow Krawężnik typ ciężki 0/30/100cm wkopany do ziemi na głębokość 8cm ŁAWKA typ: np. LESZNO Krawężnika typ ciężki 0/30/100cm wkopany do ziemi na głębokość 8cm A A Kotwy mocujące ławke poprzez otwory montażowe min. 4szt. na stronę. Wykonać zgodnie z instrukcją producenta, PRZEKRÓJ A-A ZESTAW ŁZ, K Stopa betonowa wym.5/5/40cm z betonu min. B-15 dla zabetonowania kosza Kosz na śmieci STANFORD Wersja: optyka ażurow Kotwy mocujące ławke poprzez otwory montażowe min. 4szt. na stronę. Wykonać zgodnie z instrukcją producenta, ŁAWKA typ: np. MARINA BO 1, SŁUPEK KOSZA ZABETONOWANY W STOPIE FUNDAMENTOWEJ ZGODNIE Z INSTRUKCJĄ PRODUCENTA Stopa betonowa wym.5/5/40cm z betonu min. B-15 dla zabetonowania kosza 45-0,33-0,38 Kotwy mocujące ławke poprzez otwory montażowe min. 4szt. na stronę. Wykonać zgodnie z instrukcją producenta, 0,0 0,00 Krawężnik typ ciężki 0/30/100cm wkopany do ziemi na głębokość 8cm ,46 0,0 0,00-0, Kotwy mocujące ławke poprzez otwory montażowe min. 4szt. na stronę. Wykonać zgodnie z instrukcją producenta, Krawężnik typ ciężki 0/30/100cm wkopany do ziemi na głębokość 8cm UWAGA 1. PRZED PRZYSTĄPIENIEM DO PRAC WYMIARY SPRAWDZIĆ W TERENIE. PRODUKTY UŻYTE DLA WYKONANIA ZADANIA MUSZĄ SPEŁNIAĆ POLSKIE NORMY, ATESTY itp, DLA DOPUSZCZENIA ICH DO ZASTOSOWANIA W PROJEKTOWANYM CHARAKTERZE BUDYNKU 3. PODANI PRODUCENCI ROZWIĄZAŃ ARCHITEKTONICZNYCH SA PRZYKŁADOWYMI SŁUŻĄCYMI DO OKREŚLENIA TZW. STANDARDÓW JAKOŚCIOWO- ESTETYCZNYCH. WYKONAWCA MOŻE ZASTOSOWAĆ INNYCH PRODUCENTÓW ZAMIENNE ROZWIĄZANIA POD WARUNKIEM ZACHOWANIA PARAMETRÓW TECHNICZNYCH I ESTETYCZNYCH ZAWARTYCH W PROJEKCIE BUDOWLANO-WYKONAWCZYM ORAZ PISEMNEJ AKCEPTACJI AUTORA NINIEJSZEJ DOKUMENTACJI I INSPEKTORA NADZORU INWESTORSKIEGO. 4. NINIEJSZY PROJEKT JEST PODSTAWĄ DO OPRACOWANIA W RAZIE POTRZEBY PRZEZ WYKONAWCĘ WŁASNEGO PROJEKTU WARSZTATOWEGO POSZCZEGÓLNYCH ELEMENTÓW BĘDĄCYCH PRZEDMIOTEM PROJEKTU. WYKONAWCA JEST ZOBOWIĄZANY DO UZGODNIENIA OPRACOWANEGO PRZEZ SIEBIE PROJEKTU WARSZTATOWEGO Z ARCHITEKTEM - AUTOREM NINIEJSZEGO PROJEKTU- W ZAKRESIE FORMY, DOBORU MATERIAŁÓW, KOLORYSTYKI I ROZWIĄZAŃ FUNKCJONALNYCH 5. ELEMENTY METALOWE CYNKOWANE OGNIOWO 100UM DIN ORAZ MALOWANE PROSZKOWO NA OKREŚLONY RAL 6. PROJEKT NALEŻY ROZPATRYWAĆ WRAZ Z PROJEKTAMI BRANŻOWYMI. 7. PROJEKT STANOWI PODSTAWĘ WYKONANIA TEMAT INWESTOR RYSUNEK REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ" Gmina Wiśniowa, 3-41 Wiśniowa 441 ADRES INWESTYCJI 3-41 Wiśniowa dz. nr. 783, 3/117, 3/115 PROJEKTOWAŁ FAZA PROJEKTU ZESTAW ŁZ,K JEDNOSTKA PROJEKTOWA RM PROJEKT PRACOWNIA ARCHITEKTONICZNA RAFAŁ MIREK TOKARNIA 47 mgr inż. arch. Rafał Mirek mgr inż. arch. Grzegorz Mirek PROJEKT BUDOWLANY MPOIA/040/010 MPOIA/046/010 DATA III. 014 SKALA: 1:0 NR RYS. A.05 BRANŻA ARCHITEKTURA GSPublisherEngine PRAWA AUTORSKIE ZASTRZEŻONE ZGODNIE Z USTAWĄ Z DNIA r. O PRAWIE AUTORSKIM
