" REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ" na dz. ew. nr 2783, 32/117, 32/115 P R O J E K T B U D O W L A N Y

Transkrypt

1 JEDNOSTKA PROJEKTOWA RM PROJEKT PRACOWNIA ARCHITEKTONICZNA RAFAŁ MIREK 3-36 Tokarnia 7 tel " REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ" na dz. ew. nr 783, 3/7, 3/5 P R O J E K T B U D O W L A N Y Opracowanie zawiera: I. PROJEKT ZAGOSPODAROWANIA TERENU Inwestor : Gmina Wiśniowa, Wiśniowa, 3- Wiśniowa Adres inwestycji : Wiśniowa dz.nr: 783, 3/7, 3/5 Architekt prowadzący : mgr inż. arch. Grzegorz Mirek BRANŻA PROJEKTANT UPRAWNIENIA mgr inż. arch. Rafał Mirek MPOIA/00/00 ARCHITEKTURA mgr inż. arch. Grzegorz Mirek Tokarnia, Marzec 0 MPOIA/06/00

2 SPIS ZAWARTOŚCI Projekt BUDOWLANY pn: "REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ" na dz. ew. nr 783, 3/7, 3/5 Zawiera: I. OŚWIADCZENIE PROJEKTANTA II. PROJEKT ZAGOSPODAROWANIA TERENU II.A OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU II.B CZĘŚĆ RYSUNKOWA PROJEKTU ZAGOSPODAROWANIA TERENU Spis rysunków: Nr. Nazwa Skala PZT Zagospodarowanie terenu :000 A. ROZMIESZCZENIE ELEMENTÓW RZUT :000

3 I. Oświadczenie o sporządzeniu projektu budowlano-wykonawczego, zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. po zapoznaniu się z przepisami ustawy z dnia 7 lipca 99 - Prawo budowlane (Dz. U. z 003 r. Nr 07, poz. 06, z późn. zm.), zgodnie z art. 0 ust. pkt tej ustawy oświadczamy, że "REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ" na dz. ew. nr 783, 3/7, 3/5 został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Świadomi odpowiedzialności karnej za podanie w niniejszym oświadczeniu nieprawdy, zgodnie z art. 33 Kodeksu karnego, potwierdzamy własnoręcznymi podpisami prawdziwość złożonego oświadczenia. BRANŻA PROJEKTANT UPRAWNIENIA mgr inż. arch. Rafał Mirek MPOIA/00/00 ARCHITEKTURA mgr inż. arch. Grzegorz Mirek MPOIA/06/00 Tokarnia, Marzec 0, 3

4 II. PROJEKT ZAGOSPODAROWANIA TERENU Inwestor : Gmina Wiśniowa, Wiśniowa, 3- Wiśniowa Adres inwestycji : Wiśniowa dz.nr: 783, 3/7, 3/5 A. OPIS DO PROJEKTU ZAGOSPODAROWNIA TERENU PODSTAWA OPRACOWANIA:. Zlecenie Inwestora umowa.. Wizja i pomiary w terenie. 3. Wywiad z inwestorem.. Ustawa z dnia r. Prawo budowlane Prawo budowlane (j.t. Dz.U. z 00 r. nr 3, poz. 63 z późn. zm.) 5. Rozporządzenie Ministra Infrastruktury z.0.00 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 00 r. nr 75 poz. 690 z późn. zm.). 6. Kopia mapy zasadniczej 7. Wypis z miejscowego planu zagospodarowania przestrzennego Gminy Wiśniowa Teren wskazany dla zagospodarowania terenu stanowi miejsce rekreacji sezonowej z uwagi na wytworzony sztucznie niewielki zbiornik retencyjny. Miejsce dla remontowanych elementów małej architektury to linia brzegowa zalewu oraz miejsce nad potokiem Kobielnik. Miejsce wskazane dla zagospodarowania elementami małej architektury posiada przeznaczenie rekreacyjne, a projektowane elementy małej architektury były wcześniej zamontowane. Projekt zakłada dostawę i montaż elementów małej architektury w postaci ławek koszy stojaków rowerowych stołów polowych, zacienienia oraz toalety przenośnej. Nawierzchnię brzegu stanowi trawa naturalna oraz elementy zniszczonych ławek. Teren zamierza się wykorzystać zgodnie z pierwotnym przeznaczeniem do celów rekreacyjnych. Stan aktualny elementów małej architektury wymaga wymiany z uwagi na dewastację oraz zniszczenia. PRZEDMIOT INWESTYCJI - OGÓLNIE: Celem opracowania jest remont jako poprawa jakości miejsca rekreacyjnego w miejscowości Wiśniowa w ramach zakładanego montażu elementów małej architektury które służą rekreacji. Linia brzegu sztucznego zalewu w Wiśniowej posiada przeznaczenie oraz pozostałości po elementach małej architektury jak ławki kosze itp. W skutek zniszczenia elementy nie nadają się do ponownego użytku stąd zakłada się montaż nowych. Stworzenie nad zalewem miejsc siedzących które

5 umożliwią spędzanie czasu dla pobliskich mieszkańców wpłynie pozytywnie na poprawę atrakcyjności miejsca. LOKALIZACJA: Teren poddany remontowi stanowi częściowo własność Gminy Wiśniowa lub został przekazany w ramach użytkowania na podstawie umów. Działki na których planuje się zagospodarowanie terenu to nr. Ew. 783, 3/7, 3/5. We wskazanym miejscu teren stanowi częściowo urządzona linia brzegowa porośnięta trawą naturalną. Pozostałe tereny to teren biologicznie czynny porośnięty trawą który nie został dotychczas zainwestowany. Dostęp do terenu inwestycji stanowi istniejący zjazd z drogi. Zestawienie powierzchni zagospodarowania działki: 6 68m - TEREN OBJĘTY INWESTYCJĄ - 00% 5 750m -TEREN ZALEWU ISTNIEJACEGO - % ISTNIEJĄCY STAN ZAGOSPODAROWANIA DZIAŁKI: Działki nr Ew: 783, 3/7, 3/5 położone są w miejscowości Wiśniowa w gminie Wiśniowa. Ukształtowany teren na bazie sztucznego nasypu posiada zainwestowanie zdewastowane które w aktualnym projekcie zostanie wyremontowane poprzez montaż elementów małej architektury w miejscu istniejących. Teren istniejący wykonany w formie nasypu ziemnego porośniętego trawą zakłada się wykorzystać głównie w trakcie sezonu letniego z uwagi na główną funkcję zalewu rekreacyjnego. PRZYGOTOWANIE TERENU INWESTYCJI: Teren inwestycji gdzie planuje się remont nie posiada zabudowań kubaturowych wymagających usunięcia. Prace poprzedzające inwestycje polegają głównie na usunięciu pozostałości po istniejących elementach kotwienia ławek oraz pozostałych elementów małej architektury. W terenie zakłada się ogólne prace związane z przygotowaniem terenu inwestycji polegające na: usunięcie kompletne elementów betonowych zafundamentowanych w gruncie dla zamocowania ławek oraz wszelkich pozostałości po istniejących elementach małej architektury, zakłada się orientacyjnie usunięcie 30 elementów betonowych pozostałych po zakotwionych ławkach w gruncie. UWAGA! Projekt opracowany na kopi mapy zasadniczej która może posiadać różnice w odniesieniu do stanu faktycznego w związku z czym należy zachować ostrożność przy pracach ziemnych z uwagi na możliwość występowania. Prace poprzedzające zakres projektowany zostały ujęty w dokumentacji na części rysunkowej oraz w opisie technicznym, KAŻDORAZOWO WYKONAWCA PODCZAS SPORZĄDZANIA OFERTY ZOBOWIĄZANY JEST W OFERCIE ZAWRZEĆ WSZELKIE PRACE KONIECZNE ORAZ NIEZBĘDNE DLA WYKONANIA ZADANIA PO UPRZEDNIEJ WIZJI W TERENIE. 5

6 UKSZTAŁTOWANIE I PODŁOŻE TERENU: Teren nasypu w miejscu montażu jest płaski nie stwierdzono większych odchyleń. Spadek terenu wynosi około %. Obszar nasypu jest pod względem ukształtowania jednolity bez znaczących odchyleń. Niniejsze wnioski oparte są na wykonanej kopi mapy, ewentualne różnice należy skorygować wizją w terenie lub w razie potrzeby pomiarami na miejscu inwestycji. OPIS REMONTU: Teren zostanie zagospodarowany w ramach remontu elementów małej architektury służących rekreacji. Elementy i urządzenia remontowane stanowią rozwiązania typowe o określonych parametrach technicznych oraz funkcji. Elementy zostaną wykonane w miejscach wskazanych na części rysunkowej. Zakłada się rozwiązania gotowe w odniesieniu do elementów małej architektury które podane jako przykładowe należy traktować jako minimum jakości dla elementów. Część rysunkowa posiada poglądowe elementy które różnią się od zaprojektowanych rozwiązań. JAKO ROZWIĄZANIE ZGODNE Z ZAMÓWIENIEM PRZYJMUJE SIĘ WYKONANIE ELEMENTÓW TAKICH JAK WSKAZANE Z NAZWY ORAZ PRODUCENTA, CO STANOWI O FORMIE ELEMENTU ORAZ PARAMETRACH TECHNICZNYCH, PODANY WYKONAWCA ORAZ NAZWA JEST DOWOLNA I STANOWI WSKAZANIE PRZYKŁADOWE DLA FORMY I JAKOŚCI KTÓRĄ NALEŻY ZACHOWAĆ NIE GORSZĄ OD PODANEJ. ELEMENTY PODDANE REMONTOWI POPRZEZ WYMIANĘ: ŁAWKI REMONTOWANE: W ramach projektu zakłada się montaż w miejscu istniejących dwóch rodzajów ławek parkowych przystosowanych do montażu na zewnątrz. Elementy muszą spełniać wymagania w odniesieniu do przeznaczenia czyli być odporne na warunki atmosferyczne oraz posiadać odpowiednie dopuszczenia dla zastosowania oraz certyfikaty oraz normy. Ławki w dokumentacji projektowej zostały wykonane w dwóch rodzajach:. z oparciem. bez oparcia.ławka z oparciem: Ławka Leszno Ławka posiada podwójne oparcie jako ławka dwustronna zamontowana zostanie w miejscach wskazanych na dokumentacji rysunkowej jako ŁZ..Ławka z oparciem: Ławka Marina BO Ławka nie posiada oparcia jako ławka o dowolnym kierunku siedzenia zamontowana zostanie w miejscach wskazanych na dokumentacji rysunkowej jako. MONTAŻ WYKONAĆ ZGODNIE Z INSTRUKCJĄ DOSTARCZONĄ PRZEZ STOŁY PROJEKTOWANE: Stół do gry w szachy 503 Stół do gry w szachy jako element gotowy przeznaczony do zamontowania w miejscach wskazanych na dokumentacji rysunkowej jako SZ. 6

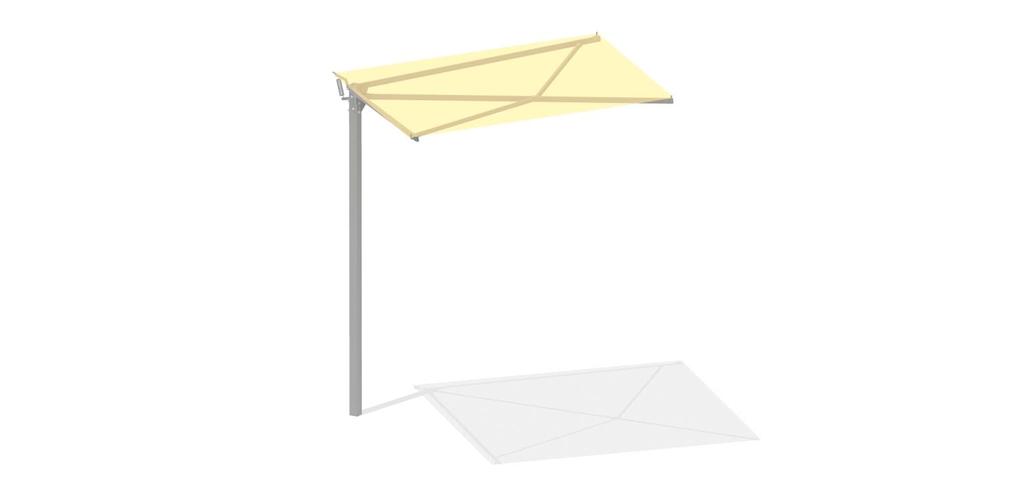

7 MONTAŻ WYKONAĆ ZGODNIE Z INSTRUKCJĄ DOSTARCZONĄ PRZEZ Stół parkowy np: LOW metalowo - drewniany Stół rekreacyjny ogólnego użytku zamontowany zostanie w miejscach wskazanych na dokumentacji rysunkowej jako ST. MONTAŻ WYKONAĆ ZGODNIE Z INSTRUKCJĄ DOSTARCZONĄ PRZEZ MODUŁ ZACIENIENIA: MONTAŻ WYKONAĆ ZGODNIE Z INSTRUKCJĄ DOSTARCZONĄ PRZEZ STOJAK ROWEROWY DELTA Stojak rowerowy zamontowany zostanie w miejscach wskazanych na dokumentacji rysunkowej jako SR. MONTAŻ WYKONAĆ ZGODNIE Z INSTRUKCJĄ DOSTARCZONĄ PRZEZ KOSZ NA ŚMIECI: STANFORD Wersja: optyka ażurowa Kosz zamontować zgodnie z oznaczeniem na części rysunkowej K. MONTAŻ WYKONAĆ ZGODNIE Z INSTRUKCJĄ DOSTARCZONĄ PRZEZ TOALETA PRZENOŚNA: Toaleta zamontowana zostanie w miejscach wskazanych na dokumentacji rysunkowej jako TT. MONTAŻ WYKONAĆ ZGODNIE Z INSTRUKCJĄ DOSTARCZONĄ PRZEZ Ilość elementów oraz układ podany na części rysunkowej. Remont polega na wymianie kompletnej elementów oraz zamocowanie nowych. ODWODNIENIE TERENU: Teren istniejący poddany remontowi nie obejmuje remontu odwodnienia terenu. Po wizji w terenie nie stwierdzono systemu odwodnienia terenu a niniejsza dokumentacja nie zakłada zmian w stosunku do zagospodarowania wody w terenie objętym inwestycją. Podjęte działania remontowe nie powodują zmiany w odniesieniu do aktualnego odwodnienia z uwagi na co odwodnienie terenu nie zostało objęte opracowaniem. WPŁYW ZAGOSPODAROWANIA DZIAŁKI NA OTOCZENIE Nie występują ograniczenia oraz warunki wynikające z potrzeb ochrony środowiska, o których mowa w szczególności w art. 73 ustawy z dnia Prawo ochrony środowiska (Dz. U. Nr 6, poz. 67 z późniejszymi zmianami). Zgodnie z rozporządzeniem rady ministrów z dnia 9 listopada 00 (Dz. U. Nr 57, poz. 573) w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań 7

8 związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na środowisko niniejsza inwestycja nie figuruje na liście przedsięwzięć mogących znacząco oddziaływać na stan środowiska naturalnego i nie wymaga sporządzenia raportu oddziaływania na środowisko. Projektowany obiekt w sposób minimalizujący wpływ na środowisko działki i jej otoczenie, zgodnie z obowiązującymi normami i przepisami Prawa Budowlanego. Projektowane obiekty nie stwarzają zagrożeń dla środowiska naturalnego oraz dla życia i zdrowia ludzi. Planowana inwestycja nie leży w obszarze objętym ochroną NATURA 000 i nie oddziałuje na niego. INFORMACJA O WPISIE DO REJESTRU ZABYTKÓW Teren inwestycji nie jest wpisany do rejestru zabytków, nie podlega również ochronie na podstawie ustaleń MPZP dla Gminy Wiśniowa. DANE O WPŁYWIE EKSPLOATACJI GÓRNICZEJ Działki przeznaczone pod inwestycje nie są objęte obszarem eksploatacji górniczej. UZBROJENIE TERENU W terenie występuje uzbrojenie terenu w postaci sieci podziemnych: -sieć gazowa ; -sieć teletechniczna; -sieć energetyczna; -sieć kanalizacji sanitarnej, -kanał wodny. Oraz sieci napowietrzne : -sieć elektro-energetyczna Zgodnie z wypisem z rejestru gruntów działki objęte inwestycją posiada klasę bonitacyjną gleby pochodzenia mineralnego, nie jest wymagana decyzja o wyłączeniu gruntu zajmowanego na cele inwestycyjne z produkcji rolnej. Na omawianym terenie nie ma drzew przeznaczonych do wycinki. Działka na której znajduje się inwestycja nie leży w terenach zagrożenia powodziowego. UWAGA! Wszelkie prace przebiegające w pobliżu istniejącego uzbrojenia terenu należy prowadzić ręcznie 8

9 UWAGI REALIZACYJNE DLA INWESTYCJI - rozpoczęcie prac budowlanych może nastąpić po uzyskaniu ostatecznej decyzji administracyjnej dopuszczającej do wykonania; - wszystkie odstępstwa od niniejszego projektu mogą być wykonane za zgodą autorów projektu, - podani producenci oraz nazwy własne produktów są jedynie przykładowymi; wykonawca może zastosować innych producentów lub zamienne ( równoważne ) rozwiązania pod warunkiem zachowania parametrów technicznych i estetycznych zawartych w projekcie oraz pisemnej akceptacji autora niniejszej dokumentacji. - wszystkie materiały budowlane użyte do realizacji inwestycji powinny posiadać odpowiednie Aprobaty Techniczne (AT), atesty i dopuszczenia do stosowania w budownictwie; - roboty ziemne wykonywane w bezpośrednim sąsiedztwie sieci podziemnych należy wykonywać ręcznie z należytą uwagą aby nie doszło do uszkodzenia. - wszystkie sieci podziemne nad/pod którymi prowadzona będzie inwestycja oraz przecięcia pomiędzy projektowanymi należy osłonić rurami osłonowymi; - z uwagi na fakt iż prowadzona inwestycja jest przyległa na fragmentach do prywatnych posesji ogrodzeń, prace należy prowadzić tak aby nie doszło do uszkodzenia mienia prywatnego a teren po prowadzonych pracach został przywrócony do pierwotnego stanu; PODSTAWĘ WYKONANIA STANOWI PROJEKT W FAZIE WYKONAWCZEJ... arch. Grzegorz Mirek Uprawnienia w specjalności architektonicznej do projektowania bez ograniczeń MPOIA/06/00 9

10 II B. CZĘŚĆ RYSUNKOWA PROJEKTU ZAGOSPODAROWNIA TERENU "REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ" na dz. ew. nr 783, 3/7, 3/5 Inwestor : Gmina Wiśniowa Wiśniowa, 3- Wiśniowa Adres inwestycji : Wiśniowa dz.nr: 783, 3/7, 3/5 CZĘŚĆ RYSUNKOWA ZAWIERA: Spis rysunków: Nr. Nazwa Skala PZT Zagospodarowanie terenu :000 A. ROZMIESZCZENIE ELEMENTÓW RZUT :000 0

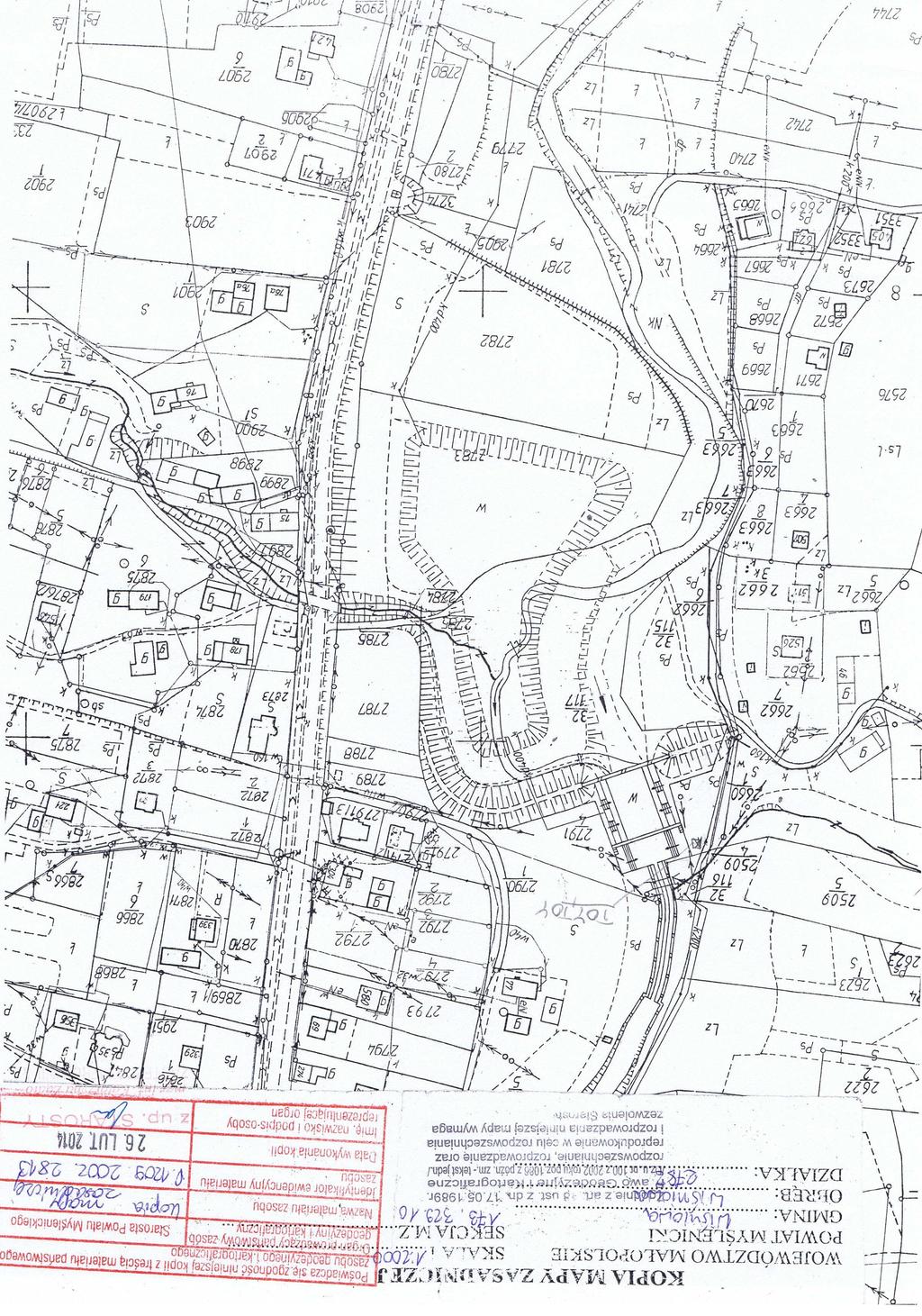

11 L E G E N D A: A,B...H -ZAKRES OPRACOWANIA OBEJMUJĄCY DZIAŁKI nr: 783, 3/7, 3/5, DLA ZADANIA POD NAZWĄ: REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ." ISTNIEJĄCY TEREN ZALEWU SZTUCZNEGO BĘDĄCEGO WŁASNOŚCIĄ GMINY WIŚNIOWA ISTNIEJĄCE PRZEJŚCIE PIESZE NIEUTWARDZONE WOKÓŁ ZALEWU 3 ISTNIEJĄCY TEREN PRZEZNACZONY NA MIEJSCA POSTOJOWE ISTNIEJĄCW WEJSCIE NA TEREN ZALEWU 5 DROGA WOJEWÓDZKA nr. 963 OZNACZENIA GRAFICZNE MAŁEJ ARCHITEKTURY ŁAWKA PARKOWA np: MARINA, ŁAWKA PARKOWA bez oparcia, Długość: 70 cm Głębokość: 7 cm, Wysokość: 5 cm, Wysokość siedziska: cm Materiały: Drewno malowane na kolor Orzech włoski, Stal ocynkowana malowana proszkowo na kolor ral. 907 czarny mat. B A ŁAWKA PARKOWA np: LESZNO, Dwustronna ławka z oparciem, Długość: 70 cm Głębokość: 93 cm, Wysokość: 86 cm, Wysokość siedziska: cm Materiały: Drewno malowane na kolor Orzech włoski, Stal ocynkowana malowana proszkowo na kolor ral. 907 czarny mat. STÓŁ PARKOWY np: LOW METALOWO - DREWNIANY,, Długość: 70 cm Szerokość: 8 cm, Wysokość: 7 cm, Materiały: Drewno malowane na kolor Orzech włoski, Stal ocynkowana malowana proszkowo na kolor ral. 907 czarny mat. Dla stoły przewidziano każdorazowo szt. ławki parkowej MARINA Stojak rowerowy Delta ZACIENIENIE MODUŁOWE xm Stolik betonowy do wkopania + ławki bez oparcia, 50 - szachy TOALETA PRZENOŚNA C H Stół rekreacyjny do gry w szachy,np: kod produktu: 503 Stół, ID produktu:907 Szerokość całkowita (cm): 00 Wysokość stołu (cm): 78 Wysokość ławy (cm):, Szerokość stołu (cm): 85, Szerokość ławy (cm): 38, Waga (kg): ok.00, Grubość listew (cm):, Materiały: Konstrukcja z betonu B30 z kładziną marmolit kolor biały grys, Siedziska wykonane z drewna lakierowanego lakierobejcą na kolor orzech włoski, Blat wykonane z płytek gresowych, przyklejonych mrozoodpornym klejem na którym zamocowany zestaw szt dla gry w szachy ŁAWKA PARKOWA LESZNO D x szt Stół ogrodowo - parkowy (stół betonowy) E ZACIENIENIE MODUŁOWE xm Stojak rowerowy Delta Stojak rowerowy Delta ŁAWKA PARKOWA LESZNO 57 G 5 6 ŁAWKA PARKOWA LESZNO 9 ZACIENIENIE MODUŁOWE xm 3 08 Stolik betonowy do wkopania + ławki bez oparcia, 50 - szachy 9 ILOŚĆ Stół Low metalowo drewniany x szt ZACIENIENIE MODUŁOWE xm F Stojak rowerowy Delta ŁAWKA PARKOWA LESZNO 5 Zacienienie modułowe. np: symbol, Wymiary: xm, Wysokość: ok.8m, Zestaw składa się z elementów i profili stalowych, mata zacieniająca, Konstrukcja urządzenia wykonana jest z profili zamkniętych 70 x 70 x 3mm, 0 x 0 x 3mm oraz 30 x 0 x mm. Waga: 0+kg Kosz na śmieci STANFORD, Wersja: optyka ażurowa, Konstrukcja: Stelaż z blachy stalowej ażurowej o grubości mm, daszek,5 mm. Pojemnik wyposażony w zintegrowaną popielniczke. Slupek wykonany z rury stalowej o średnicy 60 mm, Powierzchnia / Kolor: Pojemnik stalowy ocynkowny galwanicznie i malowany proszkowo w kolorze RAL 70. Slupek i daszek w kolorze czarnym 6 Stojak rowerowy Delta, Dwustanowiskowy, Miejsca parkingowe: dla rowerów, parkowanych dwustronnie, Wysokość: 85,5 cm Szerokość: 65 cm, Długość: 9 cm Materiały: Stal ocynkowana malowana proszkowo na kolor ral: 907 czarny mat, TOALETA WoCo do podłączenia do kanalizacji lub szamba kod towaru np: WoCo-MS, WYMIARY: Wymiary zewnętrzne(cm): 0xx, Wymiary wewnętrzne(cm): 3x06x06, Pojemność zbiornika użytkowa 5 litrów, Pojemność zbiornika całkowita 75 litrów.- sedes ceramiczny, - deska sedesowa - dolnopłuk, - wieszak, - uchwyt papieru toaletowego, - zamknięcie z sygnalizatorem otwarte-zamknięte z możliwością zamykania kabiny na kłódkę.kabina jest gotowa do podłączenia do instalacji wodnej przyłączem G ¾" oraz spustowej rurą o średnicy 0 mm. UWAGA. PRZED PRZYSTĄPIENIEM DO PRAC WYMIARY SPRAWDZIĆ W TERENIE. PRODUKTY UŻYTE DLA WYKONANIA ZADANIA MUSZĄ SPEŁNIAĆ POLSKIE NORMY, ATESTY itp, DLA DOPUSZCZENIA ICH DO ZASTOSOWANIA W PROJEKTOWANYM CHARAKTERZE BUDYNKU 3. PODANI PRODUCENCI ROZWIĄZAŃ ARCHITEKTONICZNYCH SA PRZYKŁADOWYMI SŁUŻĄCYMI DO OKREŚLENIA TZW. STANDARDÓW JAKOŚCIOWO- ESTETYCZNYCH. WYKONAWCA MOŻE ZASTOSOWAĆ INNYCH PRODUCENTÓW ZAMIENNE ROZWIĄZANIA POD WARUNKIEM ZACHOWANIA PARAMETRÓW TECHNICZNYCH I ESTETYCZNYCH ZAWARTYCH W PROJEKCIE BUDOWLANO-WYKONAWCZYM ORAZ PISEMNEJ AKCEPTACJI AUTORA NINIEJSZEJ DOKUMENTACJI I INSPEKTORA NADZORU INWESTORSKIEGO.. NINIEJSZY PROJEKT JEST PODSTAWĄ DO OPRACOWANIA W RAZIE POTRZEBY PRZEZ WYKONAWCĘ WŁASNEGO PROJEKTU WARSZTATOWEGO POSZCZEGÓLNYCH ELEMENTÓW BĘDĄCYCH PRZEDMIOTEM PROJEKTU. WYKONAWCA JEST ZOBOWIĄZANY DO UZGODNIENIA OPRACOWANEGO PRZEZ SIEBIE PROJEKTU WARSZTATOWEGO Z ARCHITEKTEM - AUTOREM NINIEJSZEGO PROJEKTU- W ZAKRESIE FORMY, DOBORU MATERIAŁÓW, KOLORYSTYKI I ROZWIĄZAŃ FUNKCJONALNYCH 5. ELEMENTY METALOWE CYNKOWANE OGNIOWO 00UM DIN ORAZ MALOWANE PROSZKOWO NA OKREŚLONY RAL 6. PROJEKT NALEŻY ROZPATRYWAĆ WRAZ Z PROJEKTAMI BRANŻOWYMI. 7. PROJEKT STANOWI PODSTAWĘ WYKONANIA JEDNOSTKA PROJEKTOWA RM PROJEKT PRACOWNIA ARCHITEKTONICZNA RAFAŁ MIREK 3-36 TOKARNIA 7 TEMAT INWESTOR REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ" Gmina Wiśniowa, 3- Wiśniowa ADRES INWESTYCJI 3- Wiśniowa dz. nr. 783, 3/7, 3/5 RYSUNEK ZAGOSPODAROWANIE TERENU PROJEKTOWAŁ mgr inż. arch. Rafał Mirek mgr inż. arch. Grzegorz Mirek DATA III. 0 SKALA: :000 MPOIA/00/00 MPOIA/06/00 NR RYS. PZT FAZA PROJEKTU GSPublisherEngine PROJEKT BUDOWLANY BRANŻA ARCHITEKTURA P R A W A A U T O R S K I E Z A S T R Z E Ż O N E Z G O D N I E Z U S T A W Ą Z D N I A r. O P R A W I E A U T O R S K I M

12 L E G E N D A: A,B...H -ZAKRES OPRACOWANIA OBEJMUJĄCY DZIAŁKI nr: 783, 3/7, 3/5, DLA ZADANIA POD NAZWĄ: "REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ" -WYZNACZONY PAS WOLNY OD ZAMOCOWANYCH ELEMENTÓW O ZASIEGU 3,5m OD LINI WYZNACZAJĄCEJ GÓRNĄ LINIĘ BRZEGU ZALEWU, ODLEGŁOŚĆ NALEŻY SKORYGOWAĆ NA PLACU BUDOWY A TT C OZNACZENIA ELEMENTÓW / ZESTAWÓW: ŁZ, K - ŁAWKA Z OPARCIEM np: LESZNO, KOSZ NA ŚMIECI STANDORF ŁAWKA Z OPARCIEM np: LESZNO, KOSZ NA ŚMIECI STANDORF ŁZ, K - STOJAK ROWEROWY np: DELTA, ŁAWKA BEZ OPARCIA np: MARINA, KOSZ NA ŚMIECI STANDORF 9 SR,, K STOLIK SZACHOWY, ZACIENIENIE np:, KOSZ STANDORF D 6 SZ, K E ST, SR SR, SZ, K - STOJAK ROWEROWY, ZACIENIENIE np:, STOLIK SZACHOWY, KOSZ STANDORF 9 6 SR,, K STÓŁ np: LOW, x ŁAWKA BEZ OPARCIA np:marina BO, ZACIENIENIE np:, KOSZ STANDORF - TOALETA TURYSTYCZNA PRZENOŚNA np: WoCo do podłączenia do kanalizacji lub szamba szczegóły -> OPIS TECHNICZNY 57 G SZ,K 3 3 SR, Ł Z, K 3 ISTNIEJĄCY TEREN PRZEZNACZONY NA MIEJSCA POSTOJOWE ISTNIEJĄCW WEJSCIE NA TEREN ZALEWU 5 DROGA WOJEWÓDZKA nr. 963 Stół rekreacyjny do gry w szachy,np: kod produktu: 503 Stół, ID produktu:907 Szerokość całkowita (cm): 00 Wysokość stołu (cm): 78 Wysokość ławy (cm):, Szerokość stołu (cm): 85, Szerokość ławy (cm): 38, Waga (kg): ok.00, Grubość listew (cm):, Materiały: Konstrukcja z betonu B30 z kładziną marmolit kolor biały grys, Siedziska wykonane z drewna lakierowanego lakierobejcą na kolor orzech włoski, Blat wykonane z płytek gresowych, przyklejonych mrozoodpornym klejem na którym zamocowany zestaw szt dla gry w szachy Zacienienie modułowe. np: symbol, Wymiary: xm, Wysokość: ok.8m, Zestaw składa się z elementów i profili stalowych, mata zacieniająca, Konstrukcja urządzenia wykonana jest z profili zamkniętych 70 x 70 x 3mm, 0 x 0 x 3mm oraz 30 x 0 x mm. Waga: 0+kg Kosz na śmieci STANFORD, Wersja: optyka ażurowa, Konstrukcja: Stelaż z blachy stalowej ażurowej o grubości mm, daszek,5 mm. Pojemnik wyposażony w zintegrowaną popielniczke. Slupek wykonany z rury stalowej o średnicy 60 mm, Powierzchnia / Kolor: Pojemnik stalowy ocynkowny galwanicznie i malowany proszkowo w kolorze RAL 70. Slupek i daszek w kolorze czarnym 6 Stojak rowerowy Delta, Dwustanowiskowy, Miejsca parkingowe: dla rowerów, parkowanych dwustronnie, Wysokość: 85,5 cm Szerokość: 65 cm, Długość: 9 cm Materiały: Stal ocynkowana malowana proszkowo na kolor ral: 907 czarny mat, TOALETA WoCo do podłączenia do kanalizacji lub szamba kod towaru np: WoCo-MS, WYMIARY: Wymiary zewnętrzne(cm): 0xx, Wymiary wewnętrzne(cm): 3x06x06, Pojemność zbiornika użytkowa 5 litrów, Pojemność zbiornika całkowita 75 litrów.- sedes ceramiczny, - deska sedesowa - dolnopłuk, - wieszak, - uchwyt papieru toaletowego, - zamknięcie z sygnalizatorem otwarte-zamknięte z możliwością zamykania kabiny na kłódkę.kabina jest gotowa do podłączenia do instalacji wodnej przyłączem G ¾" oraz spustowej rurą o średnicy 0 mm. JEDNOSTKA PROJEKTOWA RM PROJEKT PRACOWNIA ARCHITEKTONICZNA RAFAŁ MIREK TOKARNIA 7 08 TEMAT ST, K INWESTOR REMONT TERENU REKREACYJNEGO WOKÓŁ ZALEWU W WIŚNIOWEJ" Gmina Wiśniowa, 3- Wiśniowa ADRES INWESTYCJI 3- Wiśniowa dz. nr. 783, 3/7, 3/5 F RYSUNEK ROZMIESZCZENIE ELEMENTÓW -RZUT PROJEKTOWAŁ mgr inż. arch. Rafał Mirek mgr inż. arch. Grzegorz Mirek MPOIA/00/00 MPOIA/06/00 DATA III. 0 SKALA: :000 NR RYS. A- FAZA PROJEKTU GSPublisherEngine ILOŚĆ UWAGA. PRZED PRZYSTĄPIENIEM DO PRAC WYMIARY SPRAWDZIĆ W TERENIE. PRODUKTY UŻYTE DLA WYKONANIA ZADANIA MUSZĄ SPEŁNIAĆ POLSKIE NORMY, ATESTY itp, DLA DOPUSZCZENIA ICH DO ZASTOSOWANIA W PROJEKTOWANYM CHARAKTERZE BUDYNKU 3. PODANI PRODUCENCI ROZWIĄZAŃ ARCHITEKTONICZNYCH SA PRZYKŁADOWYMI SŁUŻĄCYMI DO OKREŚLENIA TZW. STANDARDÓW JAKOŚCIOWO- ESTETYCZNYCH. WYKONAWCA MOŻE ZASTOSOWAĆ INNYCH PRODUCENTÓW ZAMIENNE ROZWIĄZANIA POD WARUNKIEM ZACHOWANIA PARAMETRÓW TECHNICZNYCH I ESTETYCZNYCH ZAWARTYCH W PROJEKCIE BUDOWLANO-WYKONAWCZYM ORAZ PISEMNEJ AKCEPTACJI AUTORA NINIEJSZEJ DOKUMENTACJI I INSPEKTORA NADZORU INWESTORSKIEGO.. NINIEJSZY PROJEKT JEST PODSTAWĄ DO OPRACOWANIA W RAZIE POTRZEBY PRZEZ WYKONAWCĘ WŁASNEGO PROJEKTU WARSZTATOWEGO POSZCZEGÓLNYCH ELEMENTÓW BĘDĄCYCH PRZEDMIOTEM PROJEKTU. WYKONAWCA JEST ZOBOWIĄZANY DO UZGODNIENIA OPRACOWANEGO PRZEZ SIEBIE PROJEKTU WARSZTATOWEGO Z ARCHITEKTEM - AUTOREM NINIEJSZEGO PROJEKTU- W ZAKRESIE FORMY, DOBORU MATERIAŁÓW, KOLORYSTYKI I ROZWIĄZAŃ FUNKCJONALNYCH 5. ELEMENTY METALOWE CYNKOWANE OGNIOWO 00UM DIN ORAZ MALOWANE PROSZKOWO NA OKREŚLONY RAL 6. PROJEKT NALEŻY ROZPATRYWAĆ WRAZ Z PROJEKTAMI BRANŻOWYMI. 7. PROJEKT STANOWI PODSTAWĘ WYKONANIA ŁZ 6 59 TT 08 ŁZ ST, SR - STÓŁ np: LOW, x ŁAWKA BEZ OPARCIA np:marina BO, ZACIENIENIE np:, STOJAK ROWEROWY np:delta 7 0 ST, K ISTNIEJĄCE PRZEJŚCIE PIESZE NIEUTWARDZONE WOKÓŁ ZALEWU ŁAWKA PARKOWA np: LESZNO, Dwustronna ławka z oparciem, Długość: 70 cm Głębokość: 93 cm, Wysokość: 86 cm, Wysokość siedziska: cm Materiały: Drewno malowane na kolor Orzech włoski, Stal ocynkowana malowana proszkowo na kolor ral. 907 czarny mat. STÓŁ PARKOWY np: LOW METALOWO - DREWNIANY,, Długość: 70 cm Szerokość: 8 cm, Wysokość: 7 cm, Materiały: Drewno malowane na kolor Orzech włoski, Stal ocynkowana malowana proszkowo na kolor ral. 907 czarny mat. Dla stoły przewidziano każdorazowo szt. ławki parkowej MARINA SR, SZ, K 750 SR, ŁZ, K H ŁAWKA PARKOWA np: MARINA, ŁAWKA PARKOWA bez oparcia, Długość: 70 cm Głębokość: 7 cm, Wysokość: 5 cm, Wysokość siedziska: cm Materiały: Drewno malowane na kolor Orzech włoski, Stal ocynkowana malowana proszkowo na kolor ral. 907 czarny mat. ŁZ - ŁAWKA Z OPARCIEM np: LESZNO 65 0 ISTNIEJĄCY TEREN ZALEWU SZTUCZNEGO BĘDĄCEGO WŁASNOŚCIĄ GMINY WIŚNIOWA OZNACZENIA GRAFICZNE MAŁEJ ARCHITEKTURY - ŁAWKA BEZ OPARCIA np: MARINA BO PROJEKT BUDOWLANY BRANŻA ARCHITEKTURA P R A W A A U T O R S K I E Z A S T R Z E Ż O N E Z G O D N I E Z U S T A W Ą Z D N I A r. O P R A W I E A U T O R S K I M
