1 REWITALIZACJA PLACU ZABAW W STAREJ CZEŚCI MIASTA BIAŁOBRZEGI na działkach o nr ewid. 1026/4 i 1026/5 w Białobrzegach PROJEKT BUDOWLANO-WYKONAWCZY TOM II PROJEKT MAŁEJ ARCHITEKTURY IINWESTOR: Urząd Miasta i Gminy Białobrzegi pl. Zygmunta Starego Białobrzegi tel./fax: , bialobrzegi@bialobrzegi.pl BIURO PROJEKTOWE: ekoart Adam Zawadzki siedziba: ul. W. Pola 2 lok 13, Katowice pracownia: ul. Kabacki Dukt 7 lok. 6, Warszawa tel , fax: , kom , ekoart@ekoart.com.pl STANOWISKO IMIĘ I NAZWISKO Projektant mgr inż.arch. kraj. Bożena Kaźmierczak DATA: UPRAWNIENIA PODPIS - EGZEMPLARZ A 1

2 SPIS TREŚCI: CZEŚĆ I 1. Podstawa opracowania... strona 3 2. Przedmiot opracowania Cel i zakres opracowania Przeznaczenie i program użytkowy obiektu Parametry techniczne elementów Urządzenia zabawowe dla dzieci starszych Urządzenia zabawowe dla dzieci młodszych Materiały Montaż Konserwacja Bezpieczeństwo Mała architektura ławki parkowe; tablice; kosze na śmieci Ławki parkowe Kosze parkowe Piaskowice

3 1. Podstawa opracowania - Umowa nr 18/2010 m. U.M. i G. Białobrzegi - Mapa zasadnicza do celów projektowych w skali 1:500 wykonane przez firmę TRANS-GEO Tomasz Zasowski, Plac Zygmunta Starego 6a; Białobrzegi. - Inwentaryzacja zieleni - załącznik do tomu IV. - Uzgodnienia z inwestorem 2. Przedmiot opracowania 2.1 Cel i zakres opracowania Celem opracowania jest wykonanie dokumentacji projektowej małej architektury na terenie przyszłego placu zabaw w starej części miasta Białobrzegi. Zakres opracowania 1. plac zabaw z elementami zabawowymi 2. mała architektura: ławki parkowe; kosze parkowe; tablice informacyjne; 3. Przeznaczenie i program użytkowy obiektu Projektowane place zabaw oraz elementy małej architektury będą służyć celom rekreacyjnym społeczności lokalnej. Projekt zakłada utworzenie placu zabaw z podziałem na grupy wiekowe: dla dzieci młodszych przewidziano 7 urządzeń zabawowych natomiast dla dzieci starszych 3 urządzenia. Plac będzie ogrodzony, wejście na plac zabaw będzie od strony ul. Żeromskiego oraz ul. Wąskiej. Projekt ogrodzenia oraz nawierzchni placu stanowi odrębne opracowanie. Cały obiekt będzie wyposażony w 20 ławek parkowych oraz 6 koszy parkowych. Nawierzchnia na placach zabaw będzie wykonana z granulatu EPDM o grubości 100mm. Grubość warstwy wynika z maksymalnej wysokości swobodnego upadku, który dla zabawki HAGS FYRMA wynosi 2,6m. 4. Parametry techniczne urządzeń zabawowych Dopuszcza się rozwiązania równoważne opisywanym i przedstawianym w niniejszym opisie technicznym. Projektuje się plac zabaw dla dzieci młodszych o powierzchni 1110 m2, który wyposaża się w dziesięć urządzeń zabawowych. 3

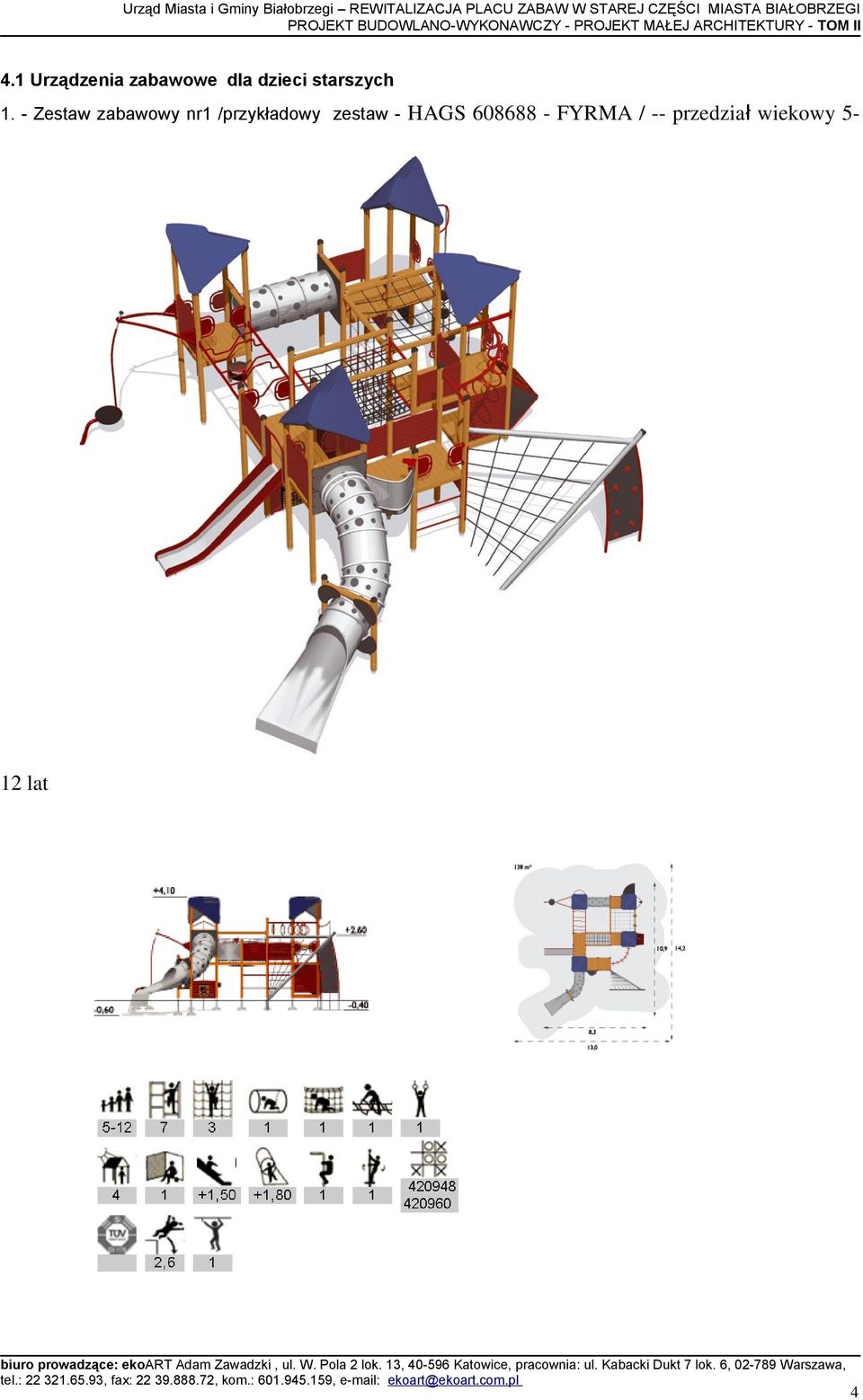

4 4.1 Urządzenia zabawowe dla dzieci starszych 1. - Zestaw zabawowy nr1 /przykładowy zestaw - HAGS FYRMA / -- przedzia ł wiekowy 5-12 lat 4

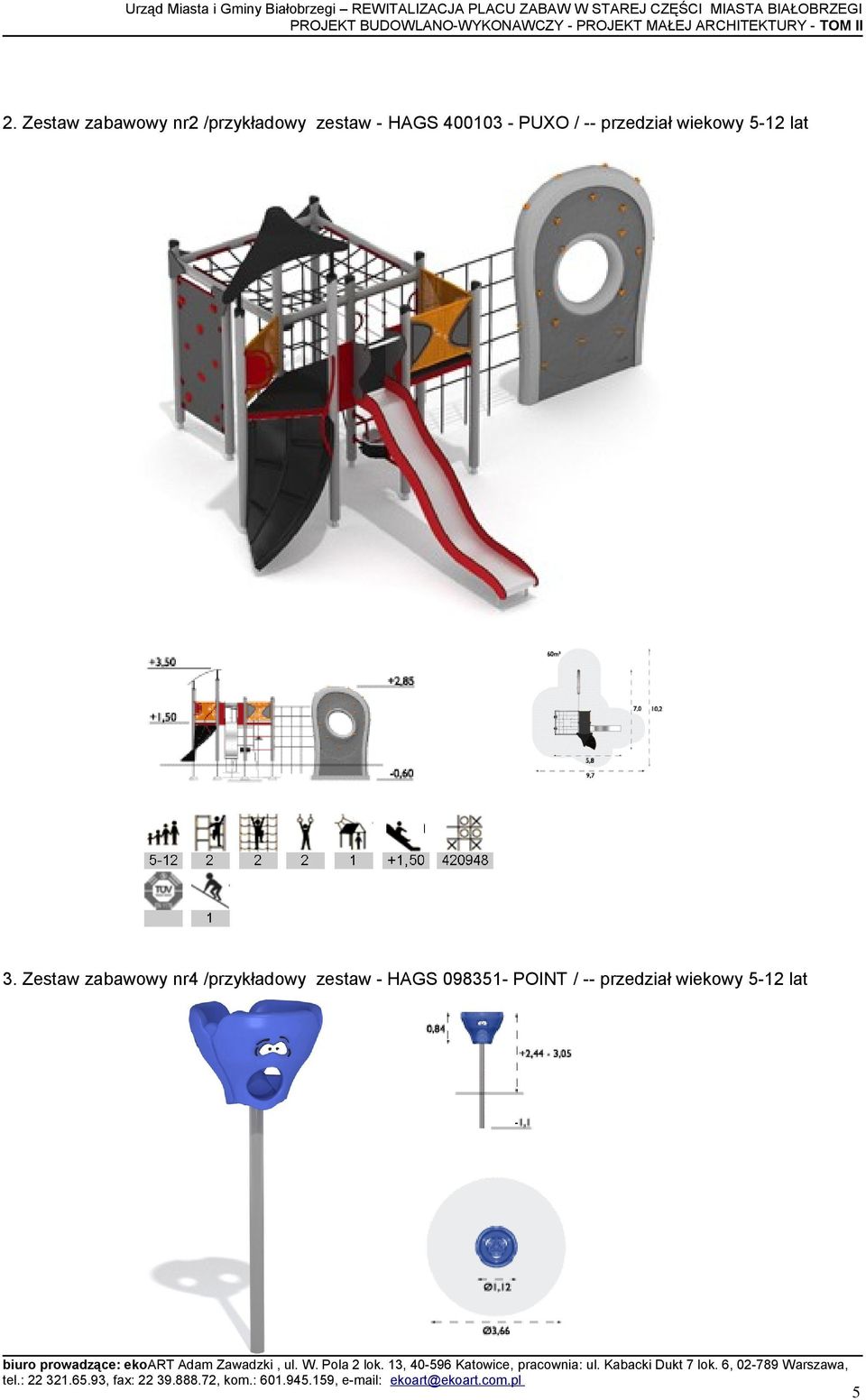

5 2. Zestaw zabawowy nr2 /przykładowy zestaw - HAGS PUXO / -- przedział wiekowy 5-12 lat 3. Zestaw zabawowy nr4 /przykładowy zestaw - HAGS POINT / -- przedział wiekowy 5-12 lat 5

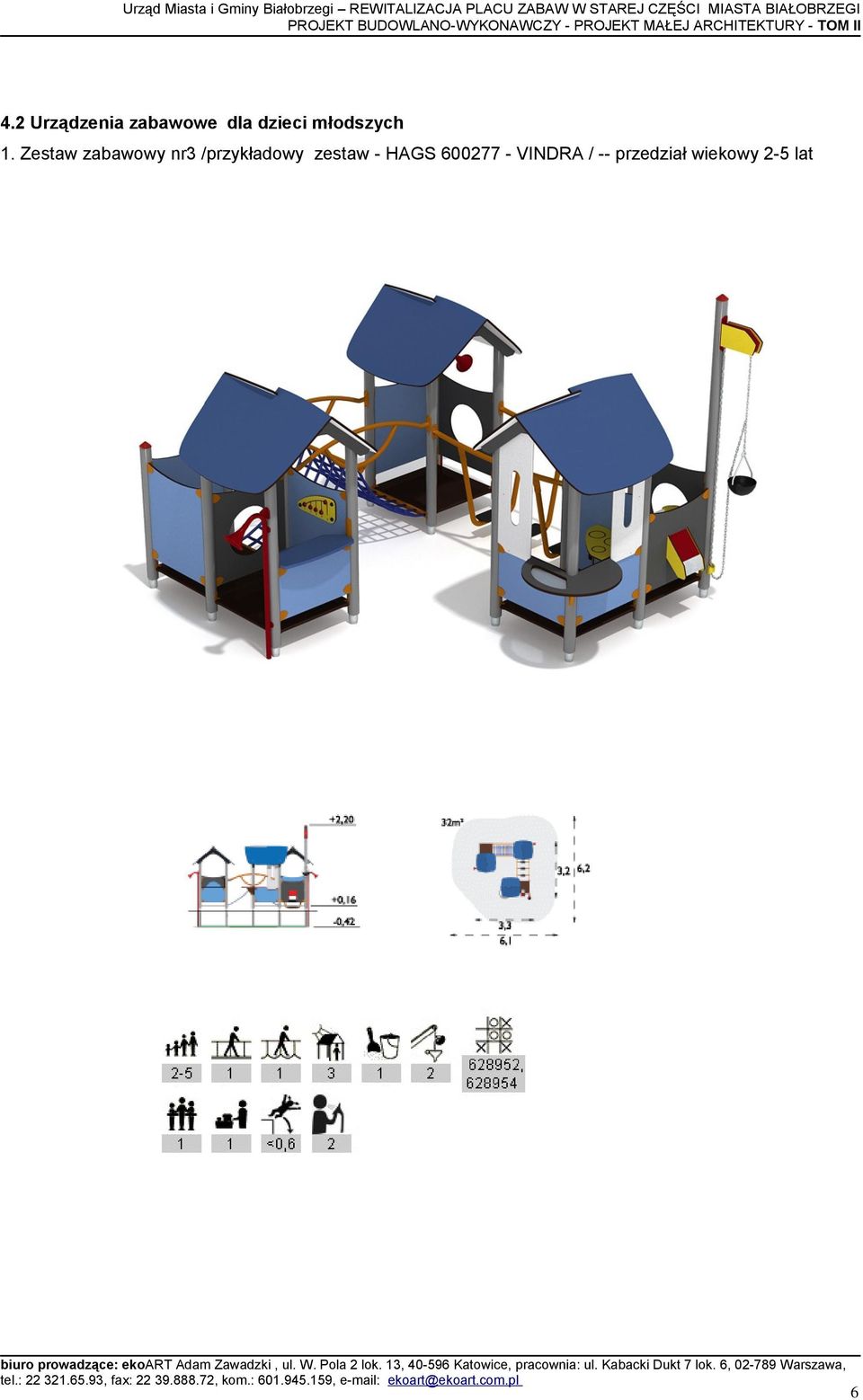

6 4.2 Urządzenia zabawowe dla dzieci młodszych 1. Zestaw zabawowy nr3 /przykładowy zestaw - HAGS VINDRA / -- przedział wiekowy 2-5 lat 6

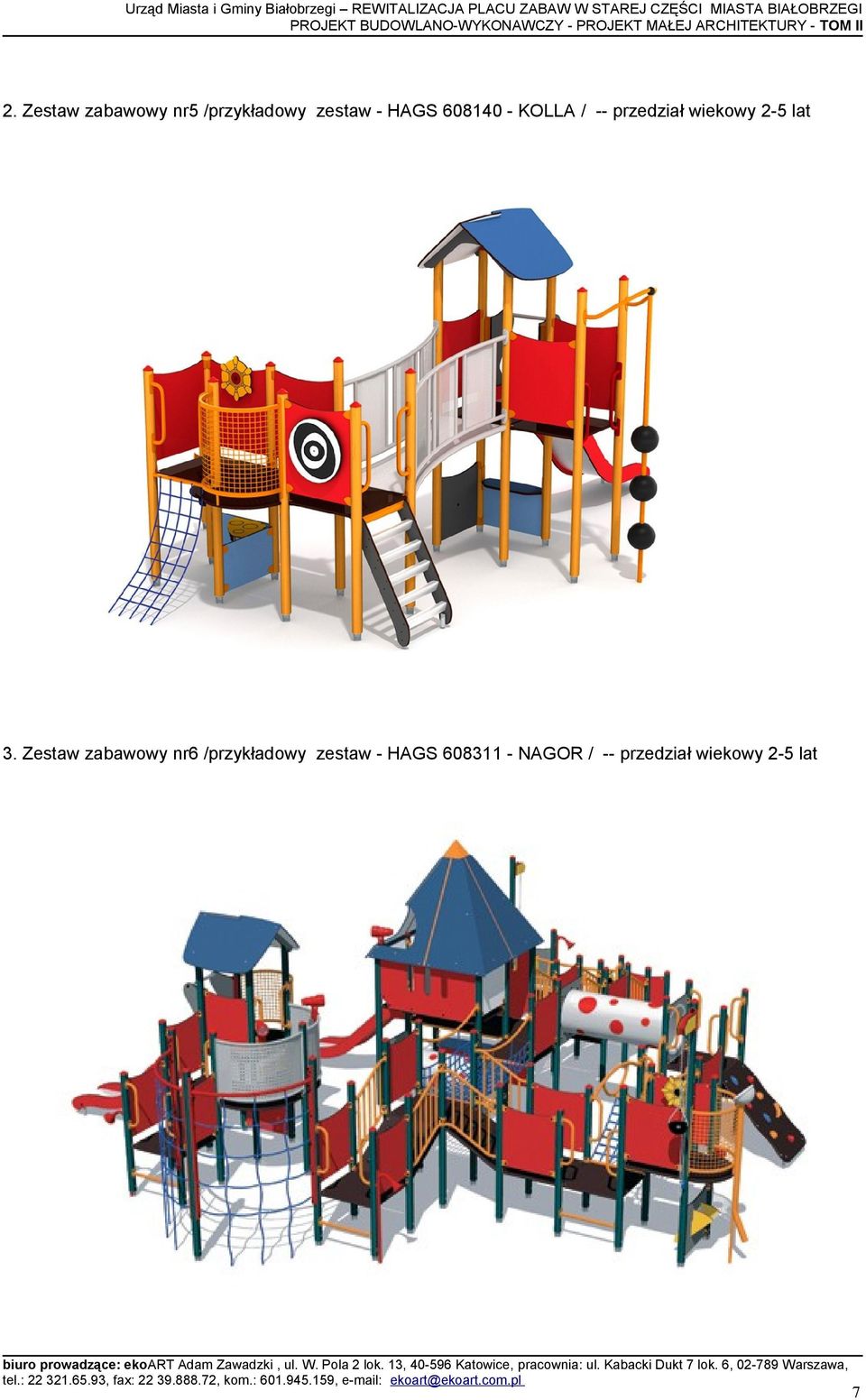

7 2. Zestaw zabawowy nr5 /przykładowy zestaw - HAGS KOLLA / -- przedział wiekowy 2-5 lat 3. Zestaw zabawowy nr6 /przykładowy zestaw - HAGS NAGOR / -- przedział wiekowy 2-5 lat 7

8 4. Zestaw zabawowy nr7 /przykładowy zestaw - HAGS YDRAS / -- przedział wiekowy 2-5 lat 8

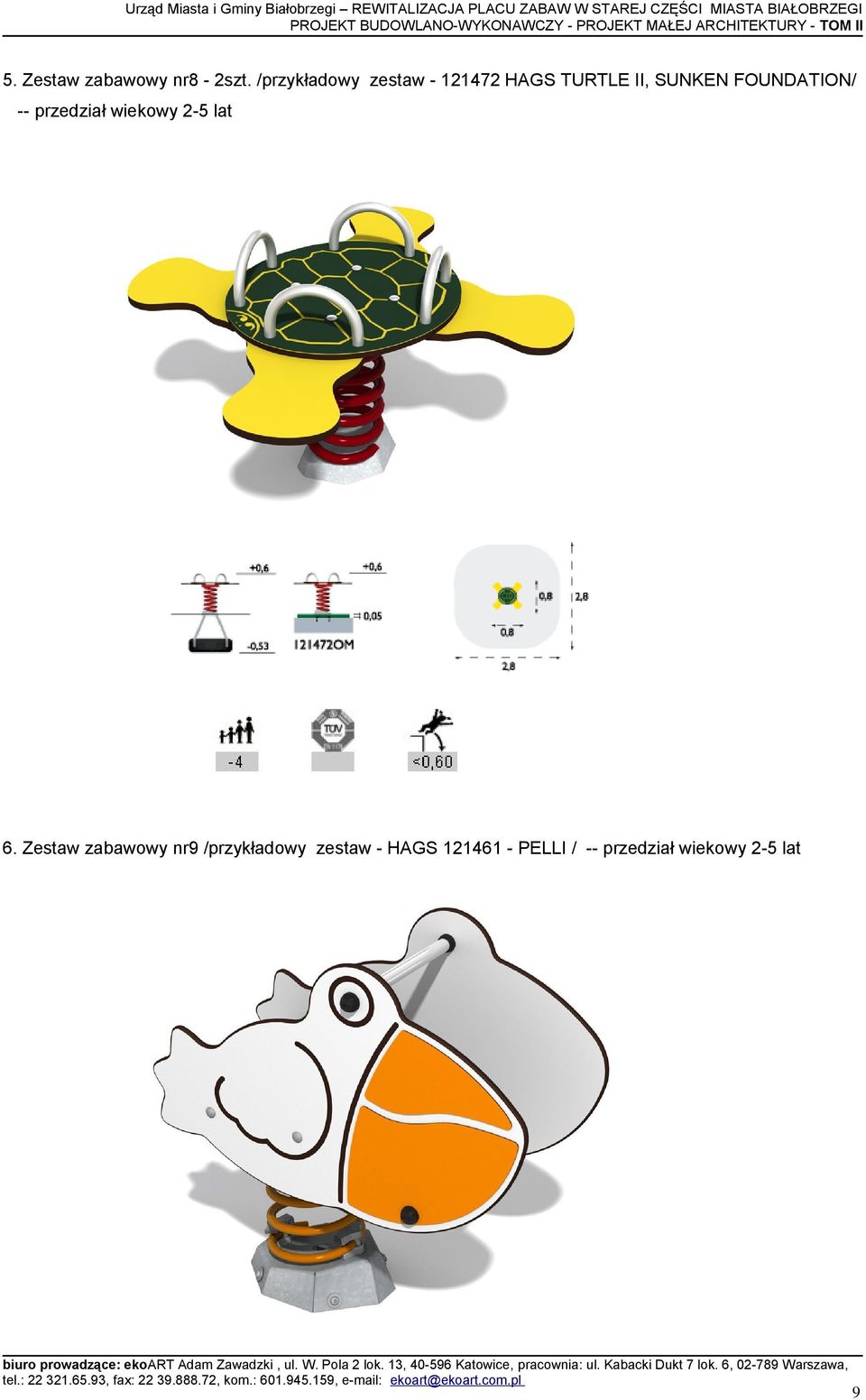

9 5. Zestaw zabawowy nr8-2szt. /przykładowy zestaw HAGS TURTLE II, SUNKEN FOUNDATION/ -- przedział wiekowy 2-5 lat 6. Zestaw zabawowy nr9 /przykładowy zestaw - HAGS PELLI / -- przedział wiekowy 2-5 lat 9

10 4.3 Materiały Wszystkie zastosowane materiały i wyroby muszą posiadać niezbędne atesty, aprobaty i deklaracje zgodności. Zabezpieczenie przed gniciem i korozją Wszystkie części drewniane powinny być zabezpieczane w celu ochrony przed gniciem. Żaden z produktów nie powinien posiadać drewnianych składników wchodzących w bezpośredni kontakt z podłożem. Słupki powinny posiadać podstawy fundamentowe i być wykonane z ocynkowanej stali. Drewno powinno być zabezpieczane przynajmniej jedną warstwą farby gruntującej do drewna oraz przynajmniej jedną warstwą farby wykończeniowej do drewna. Części stalowe powinny być ocynkowane i lakierowane proszkowo. 4.4 Montaż Aby zapewnić bezpieczne i prawidłowe funkcjonowanie przyrządów do zabawy prace montażowe należy wykonać zgodnie z instrukcją montażu dołączoną do wszystkich produktów. Sprzęt musi zostać zainstalowany przez wykwalifikowanych pracowników. Niezainstalowanie sprzętu zgodnie z instrukcją montażu może być związane z zagrożeniem bezpieczeństwa. Kotwienie Urządzenia zabawowe powinny być mocowane do podłoża w sposób uniemożiwiający bezpośredni kontakt elementw drewnianych z podłożem przy pomocy jednej z trzech metod: 1. Wpuszczanie bloku betonowego - gdzie podstawa betonowa jest wpuszczona w podłoże do żądanej głębokości. 10

11 2. Wpuszczanie podstawy/ramy stalowej - gdzie podstawa stalowa lub rama stalowa są wpuszczone w podłoże do żądanej głębokości. 3. Betonowych fundamentów gdzie odlane elementy umieszcza się w odpowiednim miejscu przed rozpoczęciem robót betoniarskich. Wytrzymałość betonu musi przynajmniej odpowiadać wymaganiom określonym dla każdego produktu. Roboty betoniarskie powinni wykonywać w pełni wykwalifikowani pracownicy 11

12 4.5 Konserwacja W czasie konserwacji należy zawsze zwrócić uwagę na typ produktu w układzie zabawowym oraz stopień codziennego użycia, na który będzie on narażony. Zasadą ogólną jest, aby konserwacja wszystkich przyrządów zabawowych była dokonywana przynajmniej raz w sezonie. Odpowiednia konserwacja jest niezbędna, aby zachować estetyczny wygląd i właściwości funkcjonalne drewna. Odstęp czasowy i wybór metody konserwacji zależy w dużym stopniu od lokalizacji danych urządzeń oraz intensywności ich użytkowania. Przed rozpoczęciem prac konserwacyjnych należy właściwie ocenić stan wykończenia powierzchni. 4.6 Bezpieczeństwo Skuteczna norma bezpieczeństwa ma na celu stworzyć możliwie najbezpieczniejsze place zabaw jednocześnie nie ograniczając ich wartości pedagogicznej oraz atrakcyjności dla dzieci. Wszystkie urządzenia powinny spełniać wymagania przedstawione w normach bezpieczeństwa EN 1176 oraz EN 1177, ponadto powinny posiadać certyfikat TUV. Wymagania przestrzenne Wszystkie urządzenia powinny mieć wyznaczone przez producenta strefy bezpieczeństwa. W niektórych przypadkach strefy bezpieczeństwa dla przyrządów mogą się na siebie nakładać nie dotyczy to zjeżdżalni, huśtawek, karuzel, kolejek innych przyrządów ruchomych. Nachodzenie stref bezpieczeństwa powinno być przed montażem uzgodnione z producentem oraz Inspektorem nadzoru. 12

13 5. Mała architektura ławki parkowe; tablice; kosze na śmieci 5.1 Ławki parkowe Na terenie parku projekt zakłada ustawienie 20szt. ławek parkowych Materiał: żeliwo/sosna, odporne na działanie czynników zewnętrznych; wymiary ławek 190x60cm wysokość siedziska 46cm; wysokość oparcia 85cm Fundament: oddzielnie na każdy element żeliwny - Beton B15, wymiary fundamentu 80x60x30cm uwagi: fundament należy wykonać 5cm poniżej poziomu nawierzchni żwirowej lub 12cm poniżej poziomu nawierzchni w przypadku nawierzchni z płyt betonowych lub kostki granitowej. Łączenie kotwy lub śruby stalowe ocynkowane; /marka referencyjna Mmcite - model Miela / 13

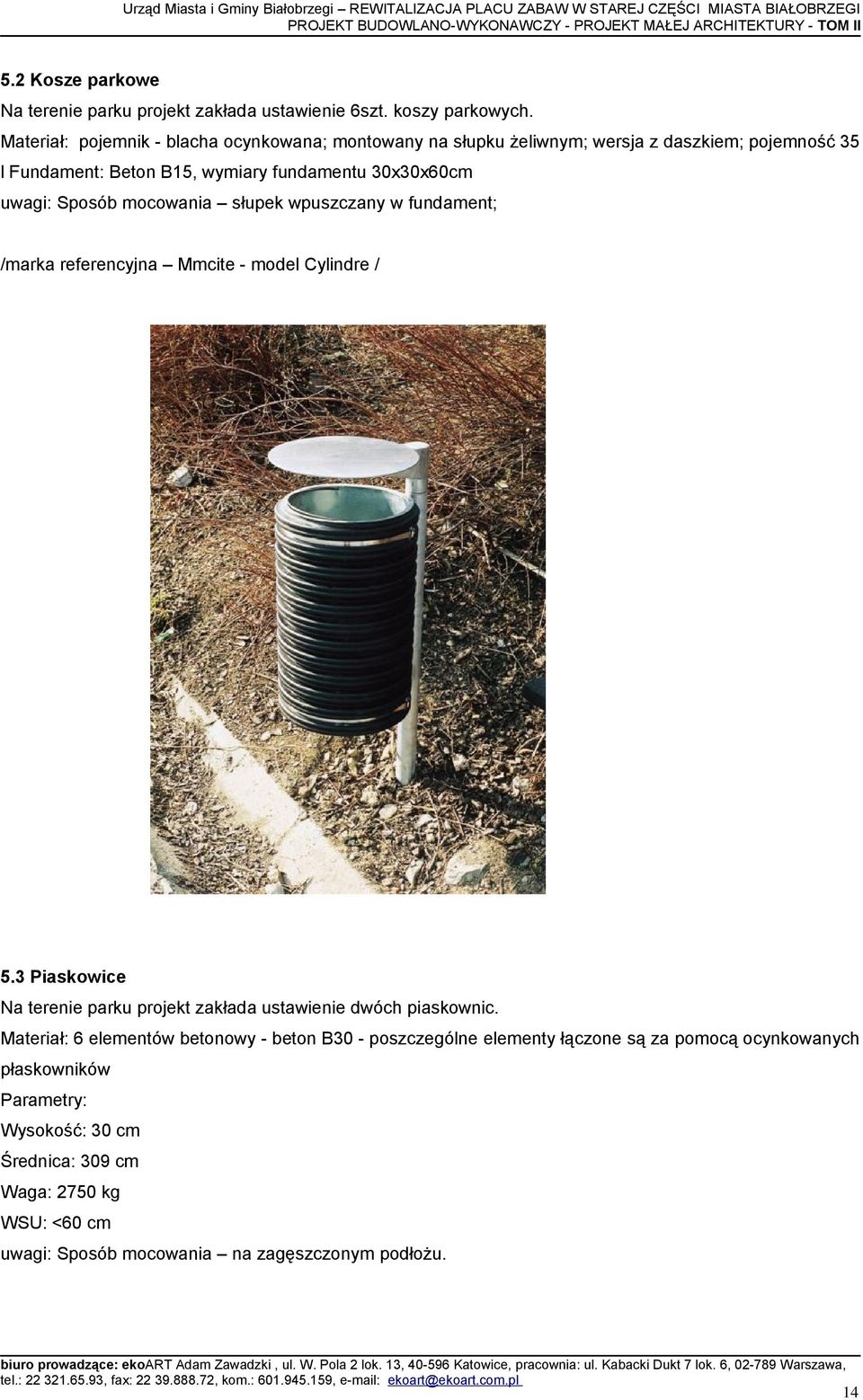

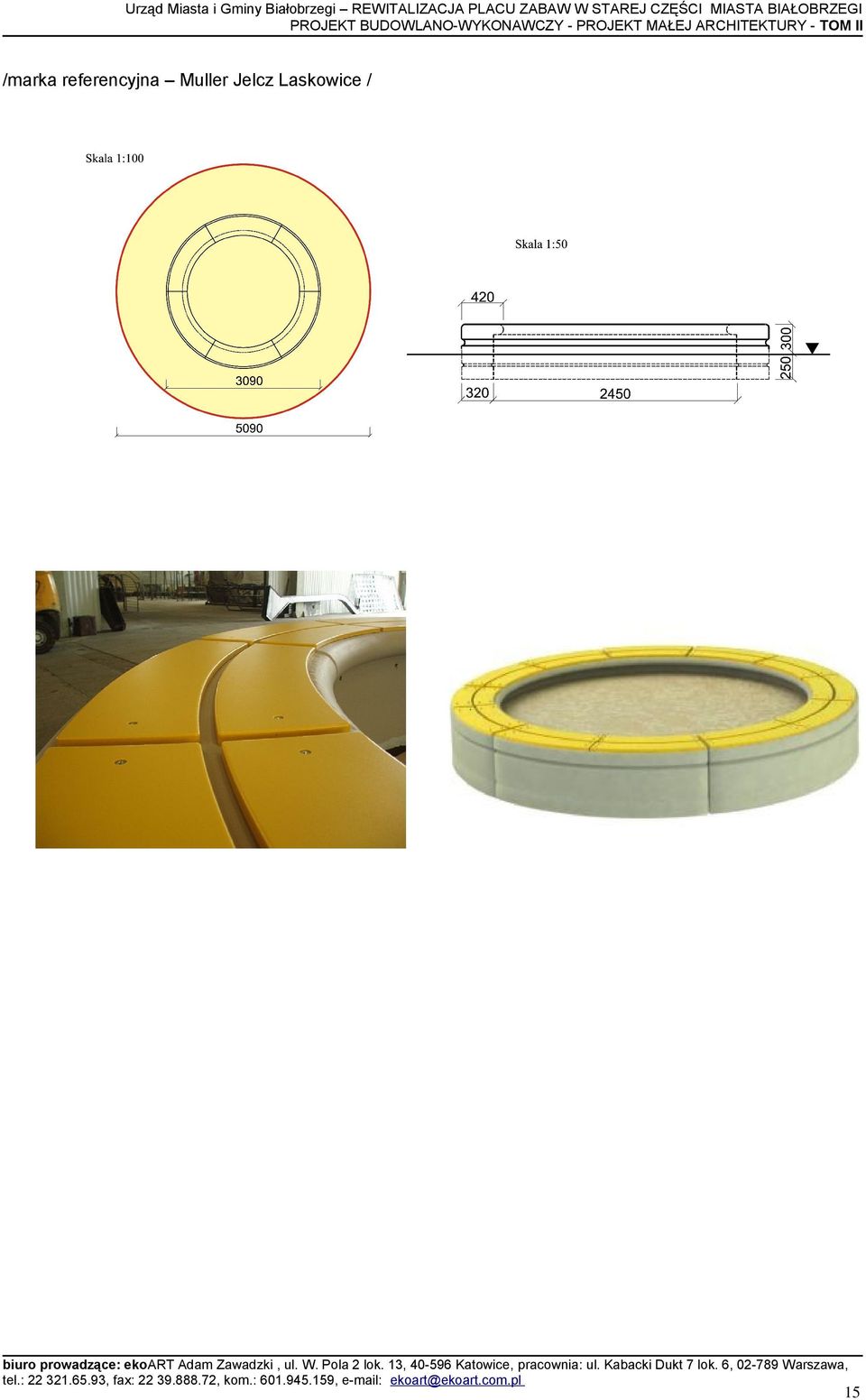

14 5.2 Kosze parkowe Na terenie parku projekt zakłada ustawienie 6szt. koszy parkowych. Materiał: pojemnik - blacha ocynkowana; montowany na słupku żeliwnym; wersja z daszkiem; pojemność 35 l Fundament: Beton B15, wymiary fundamentu 30x30x60cm uwagi: Sposób mocowania słupek wpuszczany w fundament; /marka referencyjna Mmcite - model Cylindre / 5.3 Piaskowice Na terenie parku projekt zakłada ustawienie dwóch piaskownic. Materiał: 6 elementów betonowy - beton B30 - poszczególne elementy łączone są za pomocą ocynkowanych płaskowników Parametry: Wysokość: 30 cm Średnica: 309 cm Waga: 2750 kg WSU: <60 cm uwagi: Sposób mocowania na zagęszczonym podłożu. 14
