PROFILE RAMKOWE OPAL

Transkrypt

1 WYKAZ ELEMENTÓW: Lp. Rysunek Symbol Nazwa (wyrób gotowy) AN PROFIL PODZIAŁOWY OPAL, 4X2750 MM AN AN PROFIL OPAL OP1, 4X2750 MM AN AN PROFIL OPAL OP2, 4X2750 MM AN AN PROFIL OPAL OP3, 4X2750 MM AN AN PROFIL POZIOMY OPAL OP4, 4X2750 MM AN AN PROFIL OPAL OP11, 4X2750 MM AN AN PROFIL OPAL OP12, 4X2750 MM AN AN PROFIL OPAL OP13, 4X2750 MM AN Wersja nr 2 / Ob. od dn r. / ark. 1/25 (M.P.)

2 AN PROFIL OPAL OP14 Z CHWYTEM, 4X2750 MM AN AN PROFIL POZIOMY OPAL OP15 Z CHWYTEM, 4X2750 MM AN 11 USZCZELKA OPAL USZCZELKA OPAL KĄTOWNIK MAŁY KĄTOWNIK DUśY 15 WKRĘT HARTOWANY M5X TAŚMA DWUSTRONNA WKRĘT 3,5x25 Wersja nr 2 / Ob. od dn r. / ark. 2/25 (M.P.)

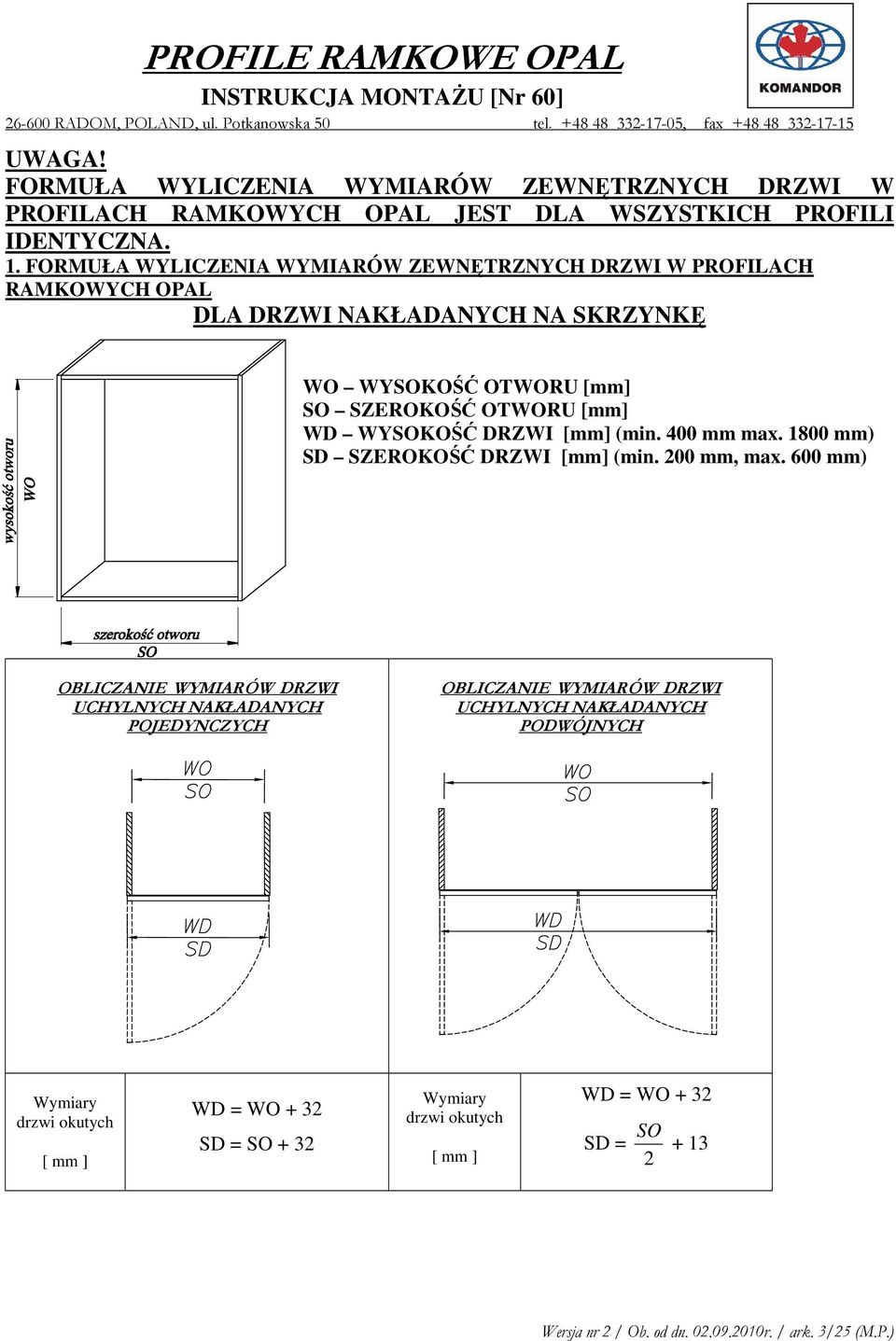

3 UWAGA! FORMUŁA WYLICZENIA WYMIARÓW ZEWNĘTRZNYCH DRZWI W PROFILACH RAMKOWYCH OPAL JEST DLA WSZYSTKICH PROFILI IDENTYCZNA. 1. FORMUŁA WYLICZENIA WYMIARÓW ZEWNĘTRZNYCH DRZWI W PROFILACH RAMKOWYCH OPAL DLA DRZWI NAKŁADANYCH NA SKRZYNKĘ WO WYSOKOŚĆ OTWORU [mm] SO SZEROKOŚĆ OTWORU [mm] OBLICZANIE WYMIARÓW DRZWI UCHYLNYCH NAKŁADANYCH POJEDYNCZYCH OBLICZANIE WYMIARÓW DRZWI UCHYLNYCH NAKŁADANYCH PODWÓJNYCH Wymiary drzwi okutych [ mm ] WD = WO + 32 SD = SO + 32 Wymiary drzwi okutych [ mm ] WD = WO + 32 SD = SO Wersja nr 2 / Ob. od dn r. / ark. 3/25 (M.P.)

4 OBLICZANIE WYMIARÓW DRZWI UCHYLNYCH NAKŁADANYCH BLIŹNIACZYCH Wymiary drzwi okutych [ mm ] WD = WO + 32 SD = SO FORMUŁA WYLICZENIA WYMIARÓW ZEWNĘTRZNYCH DRZWI W PROFILACH RAMKOWYCH OPAL DLA DRZWI WPUSZCZANYCH W SKRZYNKĘ OBLICZANIE WYMIARÓW DRZWI UCHYLNYCH WPUSZCZANYCH POJEDYNCZYCH OBLICZANIE WYMIARÓW DRZWI UCHYLNYCH WPUSZCZANYCH PODWÓJNYCH Wymiary drzwi okutych [ mm ] WD = WO - 5 SD = SO - 5 Wymiary drzwi okutych [ mm ] WD = WO - 5 SD = SO Wersja nr 2 / Ob. od dn r. / ark. 4/25 (M.P.)

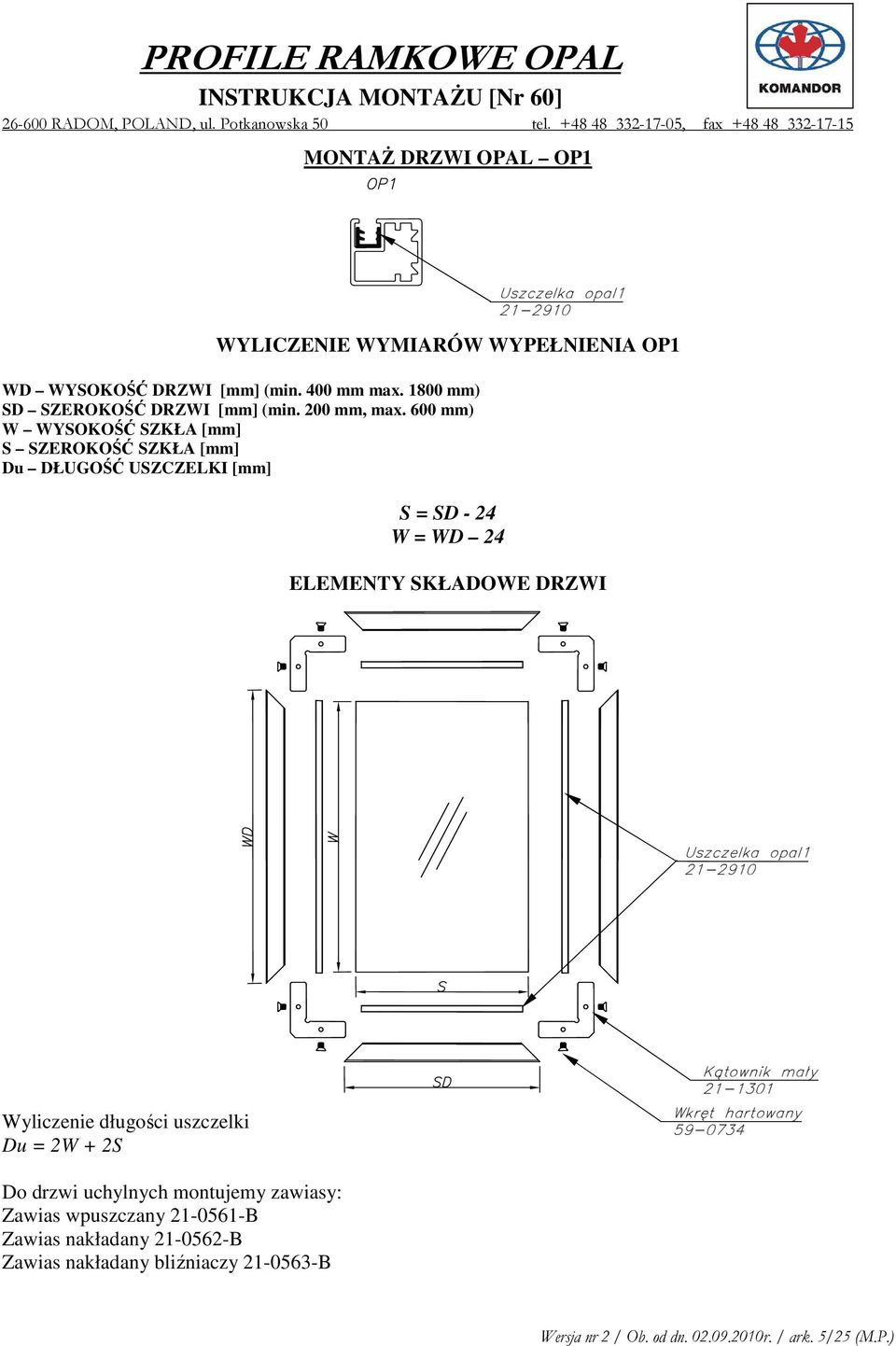

5 MONTAś DRZWI OPAL OP1 WYLICZENIE WYMIARÓW WYPEŁNIENIA OP1 W WYSOKOŚĆ SZKŁA [mm] S SZEROKOŚĆ SZKŁA [mm] Du DŁUGOŚĆ USZCZELKI [mm] S = SD - 24 W = WD 24 ELEMENTY SKŁADOWE DRZWI Wyliczenie długości uszczelki Du = 2W + 2S Kątownik mały Do drzwi uchylnych montujemy zawiasy: Zawias wpuszczany B Zawias nakładany B Zawias nakładany bliźniaczy B Wersja nr 2 / Ob. od dn r. / ark. 5/25 (M.P.)

6 MONTAś DRZWI OPAL-OP1 Z PROFILEM PODZIAŁOWYM AN WYLICZENIE WYMIARÓW WYPEŁNIENIA OP1 Z PROFILEM PODZIAŁOWYM AN Wp WYSOKOŚĆ SZKŁA [mm] S SZEROKOŚĆ SZKŁA [mm] Dpp DŁUGOŚĆ PROFILU PODZIAŁOWEGO [mm] Du DŁUGOŚĆ USZCZELKI [mm] S = SD Wp = WD 1,5 2 Dpp = SD - 38 ELEMENTY SKŁADOWE DRZWI Wkręt 3,5x Wyliczenie długości uszczelki Kątownik mały Du = 2W + 2S + 2Dpp Do drzwi uchylnych montujemy zawiasy: Zawias wpuszczany B Zawias nakładany B Zawias nakładany bliźniaczy B PROFIL PODZIAŁOWY MONTUJEMY NA WKRĘT 3,5X25 ( ) PRZY WYSOKOŚCI DRZWI WD 1000 [mm] Wersja nr 2 / Ob. od dn r. / ark. 6/25 (M.P.)

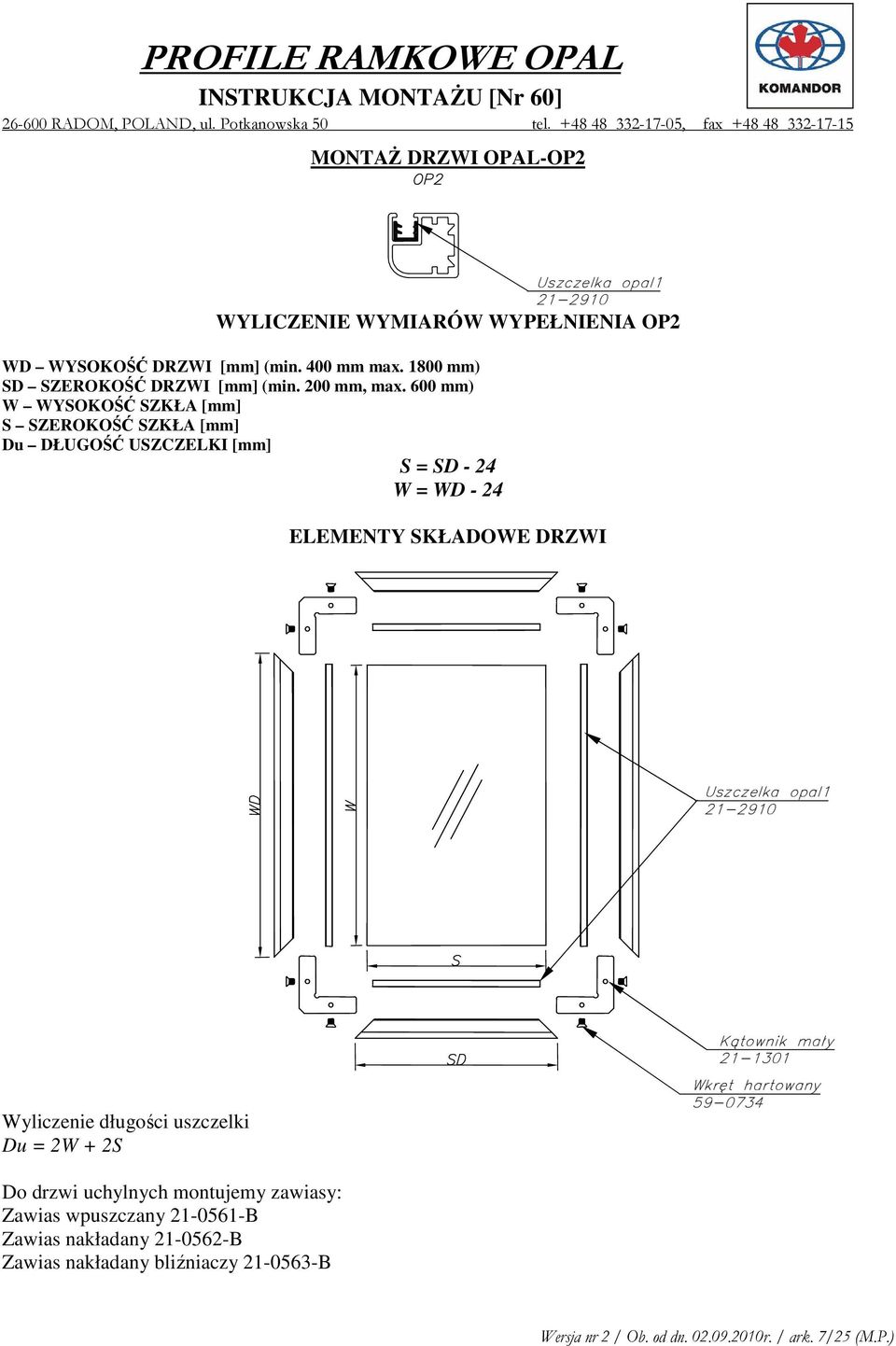

7 MONTAś DRZWI OPAL-OP2 WYLICZENIE WYMIARÓW WYPEŁNIENIA OP2 W WYSOKOŚĆ SZKŁA [mm] S SZEROKOŚĆ SZKŁA [mm] Du DŁUGOŚĆ USZCZELKI [mm] S = SD - 24 W = WD - 24 ELEMENTY SKŁADOWE DRZWI Wyliczenie długości uszczelki Du = 2W + 2S Kątownik mały Do drzwi uchylnych montujemy zawiasy: Zawias wpuszczany B Zawias nakładany B Zawias nakładany bliźniaczy B Wersja nr 2 / Ob. od dn r. / ark. 7/25 (M.P.)

8 MONTAś DRZWI OPAL-OP2 Z PROFILEM PODZIAŁOWYM AN WYLICZENIE WYMIARÓW WYPEŁNIENIA OP2 Z PROFILEM PODZIAŁOWYM AN Wp WYSOKOŚĆ SZKŁA [mm] S SZEROKOŚĆ SZKŁA [mm] Dpp DŁUGOŚĆ PROFILU PODZIAŁOWEGO [mm] Du DŁUGOŚĆ USZCZELKI [mm] S = SD Wp = WD 1,5 2 Dpp = SD - 38 ELEMENTY SKŁADOWE DRZWI Wkręt 3,5x Wyliczenie długości uszczelki Du = 2W + 2S + 2Dpp Kątownik mały PROFIL PODZIAŁOWY MONTUJEMY NA WKRĘT 3,5X25 ( ) PRZY WYSOKOŚCI DRZWI WD 1000 [mm] Wersja nr 2 / Ob. od dn r. / ark. 8/25 (M.P.)

9 MONTAś DRZWI OPAL-OP3 WYLICZENIE WYMIARÓW WYPEŁNIENIA OP3 W WYSOKOŚĆ SZKŁA [mm] S SZEROKOŚĆ SZKŁA [mm] Du DŁUGOŚĆ USZCZELKI [mm] S = SD - 5 W = WD - 5 ELEMENTY SKŁADOWE DRZWI Wyliczenie długości uszczelki Du = 2W + 2S Do drzwi uchylnych montujemy zawiasy: Zawias wpuszczany B Zawias nakładany B Zawias nakładany bliźniaczy B Kątownik mały Wersja nr 2 / Ob. od dn r. / ark. 9/25 (M.P.)

10 MONTAś DRZWI OPAL-OP4 Z OP13 Uszczelka opal Uszczelka opal WYLICZENIE WYMIARÓW WYPEŁNIENIA OP4 W WYSOKOŚĆ SZKŁA [mm] S SZEROKOŚĆ SZKŁA [mm] Du DŁUGOŚĆ USZCZELKI [mm] S = SD - 90 W = WD - 18 ELEMENTY SKŁADOWE DRZWI Wkręt 3,5x Uszczelka opal Wyliczenie długości uszczelki Du = 2W + 2S Wersja nr 2 / Ob. od dn r. / ark. 10/25 (M.P.)

11 W drzwiach na profilach OP13 i OP 4 gdzie profil OP4 jest profilem poziomym montaŝ naroŝy odbywa się za pomocą wkrętów 3,5x25 ( ). W tym celu naleŝy w końcach profilu poziomego OP4 wykonać wyfrezowania jak na poniŝszym szkicu. Uszczelka opal MATOWAĆ PO CIĘCIU PAPIEREM ŚCIERNYM Wkręt 3,5x DRUGI KONIEC PROFILU SYMETRYCZNY Wersja nr 2 / Ob. od dn r. / ark. 11/25 (M.P.)

12 MONTAś DRZWI OPAL-OP11 WYLICZENIE WYMIARÓW WYPEŁNIENIA OP11 W WYSOKOŚĆ SZKŁA [mm] S SZEROKOŚĆ SZKŁA [mm] Du DŁUGOŚĆ USZCZELKI [mm] S = SD - 74 W = WD - 74 ELEMENTY SKŁADOWE DRZWI Wyliczenie długości uszczelki Du = 2W + 2S Kątownik duŝy Do drzwi uchylnych w ramkach montujemy zawiasy puszkowe o wymiarach puszki ø26 mm na głębokość max. 12 mm. Wersja nr 2 / Ob. od dn r. / ark. 12/25 (M.P.)

13 MONTAś DRZWI OPAL-OP11 Z PROFILEM PODZIAŁOWYM AN WYLICZENIE WYMIARÓW WYPEŁNIENIA OP11 Z PROFILEM PODZIAŁOWYM AN Wp WYSOKOŚĆ SZKŁA [mm] S SZEROKOŚĆ SZKŁA [mm] Dpp DŁUGOŚĆ PROFILU PODZIAŁOWEGO [mm] Du DŁUGOŚĆ USZCZELKI [mm] S = SD Wp = WD 1,5 2 Dpp = SD - 88 ELEMENTY SKŁADOWE DRZWI Wkręt 3,5x Wyliczenie długości uszczelki Du = 2W + 2S + 2Dpp Kątownik duŝy Do drzwi uchylnych w ramkach montujemy zawiasy puszkowe o wymiarach puszki ø26 mm na głębokość max. 12 mm. PROFIL PODZIAŁOWY MONTUJEMY NA WKRĘT 3,5X45 PRZY WYSOKOŚCI DRZWI WD 1000 [mm] Wersja nr 2 / Ob. od dn r. / ark. 13/25 (M.P.)

14 MONTAś DRZWI OPAL-OP12 WYLICZENIE WYMIARÓW WYPEŁNIENIA OP12 W WYSOKOŚĆ SZKŁA [mm] S SZEROKOŚĆ SZKŁA [mm] Du DŁUGOŚĆ USZCZELKI [mm] S = SD - 5 W = WD - 5 ELEMENTY SKŁADOWE DRZWI Wyliczenie długości uszczelki Du = 2W + 2S Kątownik duŝy Do drzwi uchylnych w ramkach montujemy zawiasy puszkowe o wymiarach puszki ø26 mm na głębokość max. 12 mm. Wersja nr 2 / Ob. od dn r. / ark. 14/25 (M.P.)

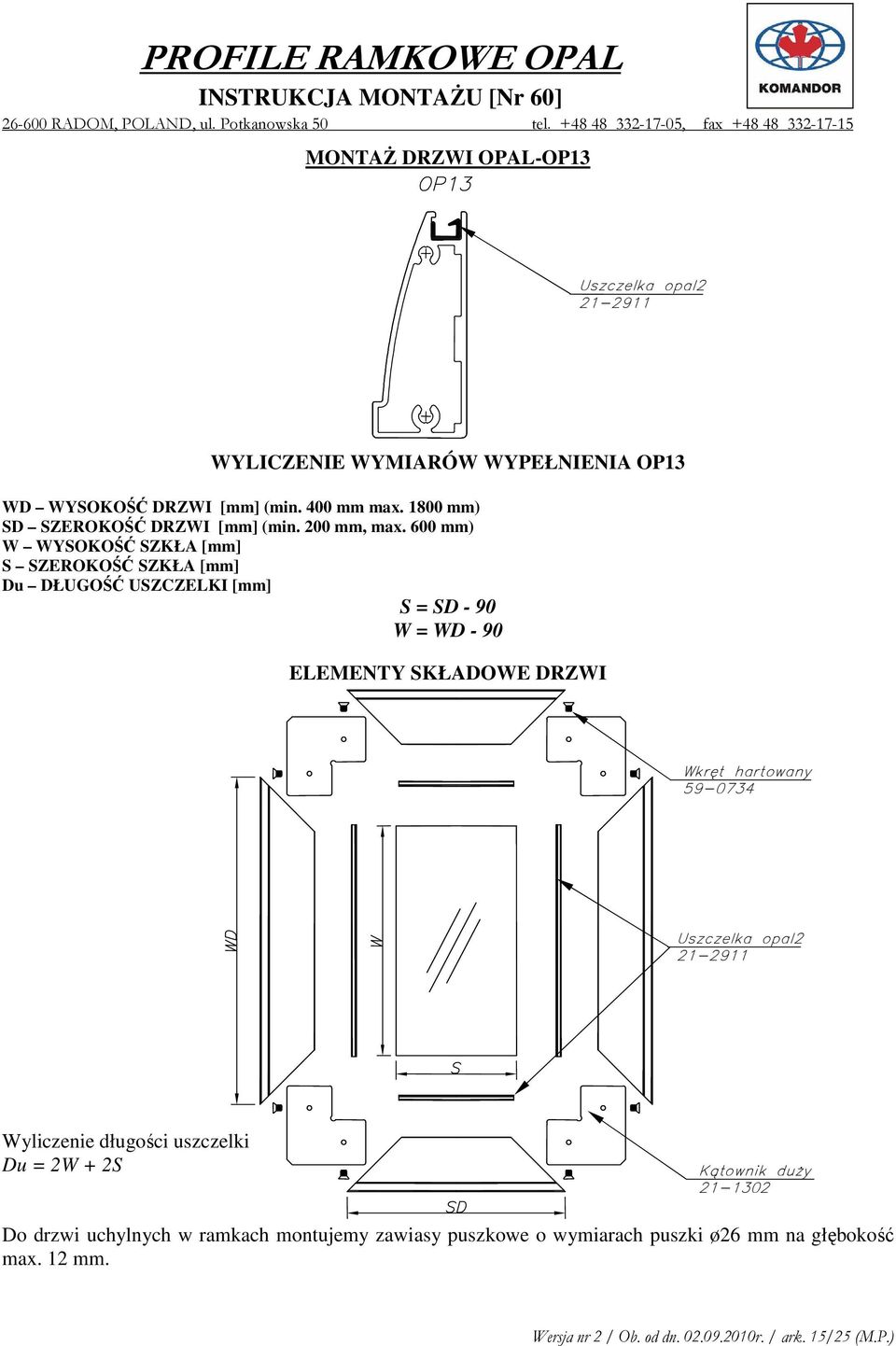

15 MONTAś DRZWI OPAL-OP13 Uszczelka opal WYLICZENIE WYMIARÓW WYPEŁNIENIA OP13 W WYSOKOŚĆ SZKŁA [mm] S SZEROKOŚĆ SZKŁA [mm] Du DŁUGOŚĆ USZCZELKI [mm] S = SD - 90 W = WD - 90 ELEMENTY SKŁADOWE DRZWI Uszczelka opal Wyliczenie długości uszczelki Du = 2W + 2S Kątownik duŝy Do drzwi uchylnych w ramkach montujemy zawiasy puszkowe o wymiarach puszki ø26 mm na głębokość max. 12 mm. Wersja nr 2 / Ob. od dn r. / ark. 15/25 (M.P.)

16 MONTAś DRZWI OPAL-OP14 WYLICZENIE WYMIARÓW WYPEŁNIENIA OP14 W WYSOKOŚĆ SZKŁA [mm] S SZEROKOŚĆ SZKŁA [mm] S = SD - 4 W = WD 4 ELEMENTY SKŁADOWE DRZWI Kątownik duŝy Taśma dwustronna Do drzwi uchylnych w ramkach montujemy zawiasy puszkowe o wymiarach puszki ø26 mm na głębokość max. 12 mm. UWAGA! Krawędzie szkła 4 4,6 mm po docięciu naleŝy fazować mm x 45. Wersja nr 2 / Ob. od dn r. / ark. 16/25 (M.P.)

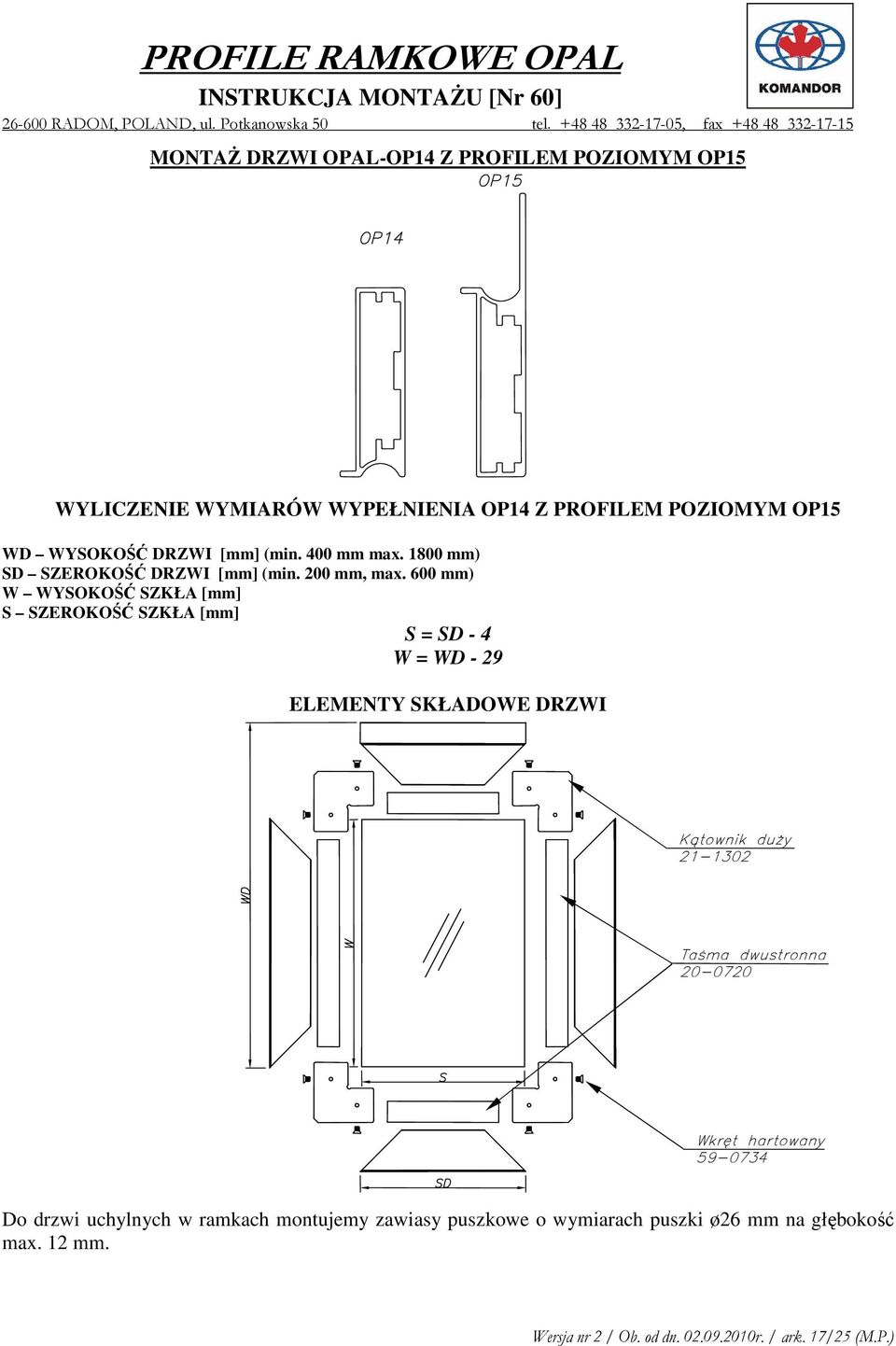

17 MONTAś DRZWI OPAL-OP14 Z PROFILEM POZIOMYM OP15 WYLICZENIE WYMIARÓW WYPEŁNIENIA OP14 Z PROFILEM POZIOMYM OP15 W WYSOKOŚĆ SZKŁA [mm] S SZEROKOŚĆ SZKŁA [mm] S = SD - 4 W = WD - 29 ELEMENTY SKŁADOWE DRZWI Kątownik duŝy Taśma dwustronna Do drzwi uchylnych w ramkach montujemy zawiasy puszkowe o wymiarach puszki ø26 mm na głębokość max. 12 mm. Wersja nr 2 / Ob. od dn r. / ark. 17/25 (M.P.)

18 Drzwi wykonane w profilach OP14 i OP15 mają wypełnienie (szkło) naklejone za pomocą taśmy dwustronnej ( ). W takim rozwiązaniu jest dwa rodzaje ram: - Drzwi na samych profilach OP14 - Drzwi z profilem OP15 jako górny profil poziomy daję większą dostępność ergonomiczną do otwierania (zalecane szczególnie jako dolne szafki kuchenne pod blatem). SCHEMAT DRZWI Z WYKORZYSTANIEM PROFILU POZIOMEGO OP15 Profil poziomy OP15 Profil OP14 Kątownik duŝy Taśma dwustronna Profil OP14 Profil OP14 UWAGA! Krawędzie szkła 4 4,6 mm po docięciu naleŝy fazować mm x 45. Wersja nr 2 / Ob. od dn r. / ark. 18/25 (M.P.)

19 NaroŜa ram drzwi montujemy na kątowniki stalowe duŝe oraz wkręty M5x8.. Kątownik duŝy Taśma dwustronna Szkło Szkło Kątownik duŝy Taśma dwustronna Wersja nr 2 / Ob. od dn r. / ark. 19/25 (M.P.)

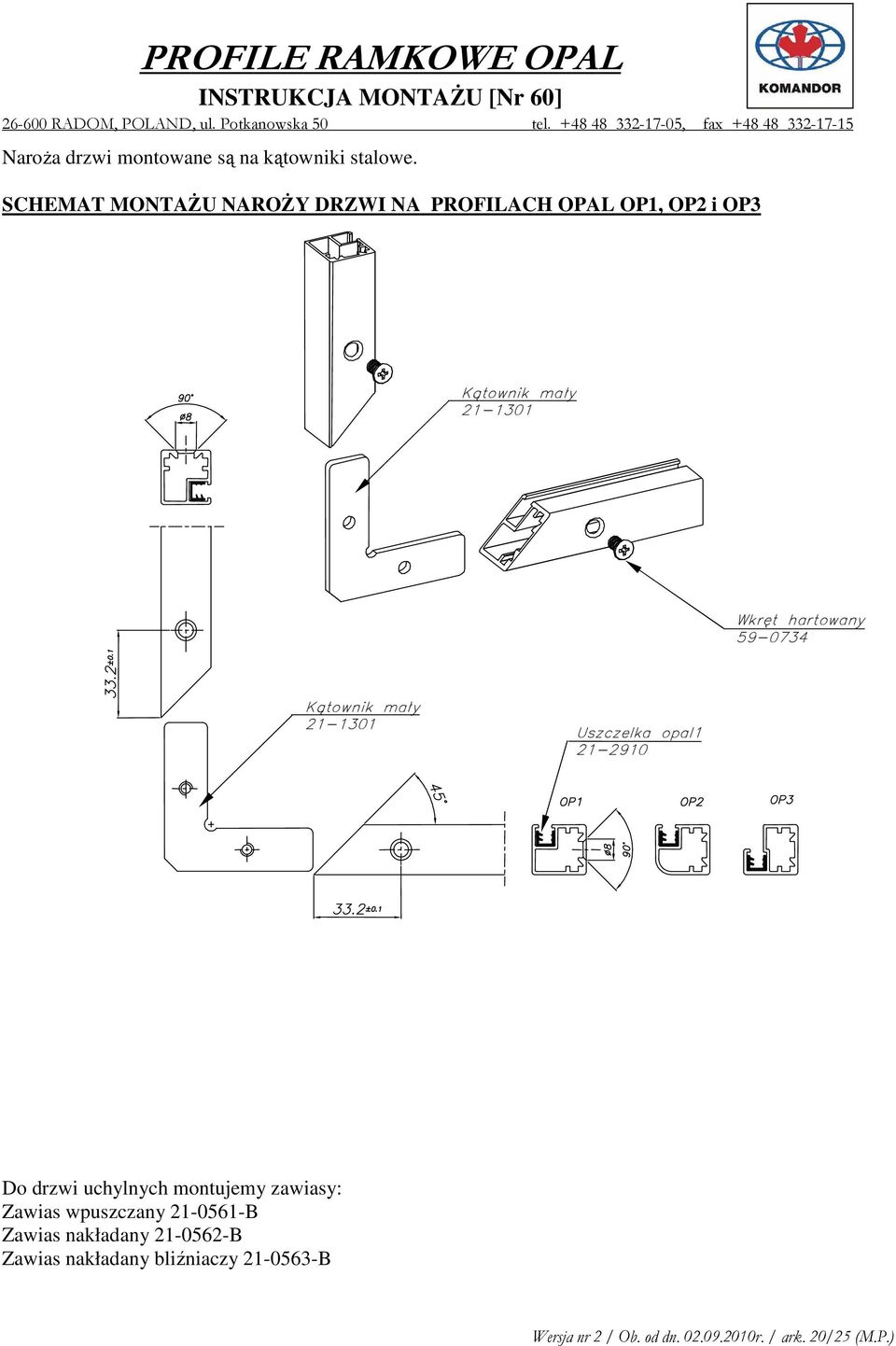

20 NaroŜa drzwi montowane są na kątowniki stalowe. SCHEMAT MONTAśU NAROśY DRZWI NA PROFILACH OPAL OP1, OP2 i OP3 Kątownik mały Kątownik mały Do drzwi uchylnych montujemy zawiasy: Zawias wpuszczany B Zawias nakładany B Zawias nakładany bliźniaczy B Wersja nr 2 / Ob. od dn r. / ark. 20/25 (M.P.)

21 FREZOWANIE W PROFILACH OPAL OP1, OP2 i OP3 POD ZAWIAS PowyŜszy rysunek obrazuje minimalną odległość dla mocowania zawiasu która wynosi Lmin = 95 [mm] Wersja nr 2 / Ob. od dn r. / ark. 21/25 (M.P.)

22 W drzwiach na profilach OP1, OP2 i OP11 jest moŝliwość zastosowania podziałów poziomych. W zaleŝności od wysokości drzwi zaleca się stosować maksymalnie 4 profile podziałowe AN. MONTAś PROFILU PODZIAŁOWEGO AN W DRZWIACH OP1, OP2 Profil OP1, OP2 W OP2 PRZYPADKU PROFILU OP11 Profil podziałowy AN DŁUGOŚĆ PROFILU PODZIAŁOWEGO = SD 38 PROFIL PODZIAŁOWY MONTUJEMY NA WKRĘT 3,5X25 ( ) PRZY WYSOKOŚCI DRZWI WD 1000 [mm] Wersja nr 2 / Ob. od dn r. / ark. 22/25 (M.P.)

23 MONTAś PROFILU PODZIAŁOWEGO AN W DRZWIACH OP11 Profil OP11 Profil podziałowy AN DŁUGOŚĆ PROFILU PODZIAŁOWEGO = SD 88 PROFIL PODZIAŁOWY MONTUJEMY NA WKRĘT 3,5X45 PRZY WYSOKOŚCI DRZWI WD 1000 [mm] Wersja nr 2 / Ob. od dn r. / ark. 23/25 (M.P.)

24 SCHEMAT MONTAśU NAROśY DRZWI NA PROFILACH OPAL OP11, OP12, OP13 i OP14 Kątownik duŝy Kątownik duŝy Uszczelka opal Wersja nr 2 / Ob. od dn r. / ark. 24/25 (M.P.)

25 Do drzwi uchylnych w ramkach montujemy zawiasy puszkowe o wymiarach puszki ø26 mm na głębokość max. 12 mm. FREZOWANIE W PROFILACH OPAL OP11, OP12, OP13 i OP14 POD ZAWIAS PowyŜszy rysunek obrazuje minimalną odległość dla mocowania zawiasu która wynosi Lmin = 105 [mm] Wersja nr 2 / Ob. od dn r. / ark. 25/25 (M.P.)
