przewodów. Dodatkową zaletą jest moŝliwość zamontowanie w pokrywie kanału pokryw uchylnych standardowych(jednak od zagłębienia kanału = 55 ). Jednak odbywa się to kosztem światła kanału.

1 Technika instalacji w podłogach. Kanały współpoziome : ESS EFS EFK. Kanały te moŝna w dowolnym miejscu otwierać(poprzez zdejmowane pokrywy kanału); przez to łatwe staje się zarówno układanie kabli, jak i ewentualne późniejsze dokładanie (lub wymiana) kabli i przewodów. Dodatkową zaletą jest moŝliwość zamontowanie w pokrywie kanału pokryw uchylnych standardowych(jednak od zagłębienia kanału = 55 ). Jednak odbywa się to kosztem światła kanału. Poprzez zastosowanie puszki podłogowej przykanałowej, moŝna wybrać węŝszy kanał współpoziomy. Niezajęty jest wtedy bowiem prześwit kanału przez wbudowaną w kanał pokrywę uchylną. 1. Kanały współpoziome standardowe ESS. Przekrój wylewki z pokazaniem kanału współpoziomego ESS. Kanały standardowe; z pokrywą blaszaną o grubości 3. MontaŜ kanału na stropie betonowym, a następnie zalanie kanału z boku wylewką. Boczna folia osłonowa zapobiega wnikaniu wylewki do wnętrza. Długość pojedynczego odcinka kanału:2,4 m. Pokrywa dzielona na odcinki o długości 80 cm (3 szt. na 1 odcinek kanału). Na pokrywie naklejana jest wykładzina miękka(dywan lub pcv). Kanały ESS poziomowane są na całej długości, od min. 30 wylewki wzwyŝ. Jednak praktycznie poziomuje się kanały ESS od grubości wylewki = 45. 1

Z boków kanału ESS zamontowana jest folia osłonowa(podobnie, jak dla puszek podłogowych UDH ).Chroni przede wszystkim kanał przed wnikaniem wylewki do środka.

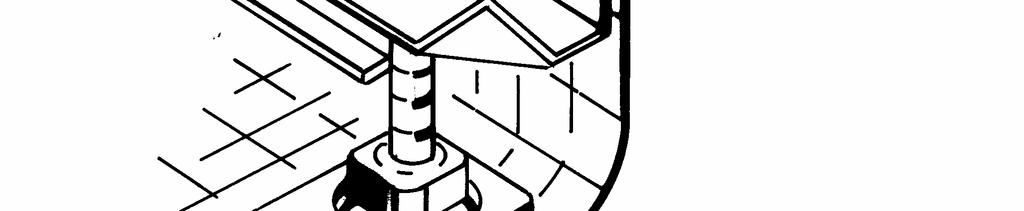

2 Fragment kanału ESS z pokazaniem mocowania i poziomowania. Widoczny równieŝ łącznik prosty odcinków kanałów ESS. Zastosowanie: do suchych pomieszczeń wewnętrznych, czyszczonych na sucho. W celu wzmocnienia kanału zastosowano poprzeczne trawersy, montowane pod pokrywą kanału ESS. Z boków kanału ESS zamontowana jest folia osłonowa(podobnie, jak dla puszek podłogowych UDH ).Chroni przede wszystkim kanał przed wnikaniem wylewki do środka. Widok kanału ESS. Widoczne otwory pod pokrywę lub puszkę GBZ. Kanał dzielony przegrodą z pcv. Kanały ESS dzieli się na ciągi kablowe za pomocą przegród, mocowanych do podłoŝa. Przegrody z pcv lub blachy stalowej. Widok blaszanej przegrody kanału. 2

3 1.1.Wymiarowanie kanałów ESS. Szerokość nominalna kanału N () Wymiary kanału: AB / LI / LE Długość odcinka kanału m /110/75 2, /160/ /210/ /260/ /310/ /360/ /460/ /560/525 Objaśnienie skrótów: AB szerokość kanału, patrząc od góry (pokrywa + 2 profile boczne), LI szerokość światła kanału(w środku, między foliami osłonowymi), LE szerokość kanału pod pokrywą, między profilami (po zdjęciu pokrywy kanału). Uwaga: wymiar LE określa m.in. wielkość pokrywy uchylnej, moŝliwej do wbudowania w kanał Objaśnienie oznaczeń kanału ESS. Katalogowo kanały ESS oznaczane są następująco: ESS 150 K045 oznaczenie typu kanału współpoziomego Objaśnienie poszczególnych elementów oznaczenia. ESS kanał współpoziomy(na pokrywie kanału wykładzina), standardowy, otwierany na całej długości, poziomowany, montowany w wylewce betonowej 150 szerokość nominalna kanału N = ca K045 zakres poziomowania kanału: K K K

4 1.3.Kanały ESS z blaszaną wanną od spodu. Wanna z blachy stalowej ocynkowanej o grubości 1, wpinana w profile boczne kanału. Wanna nie jest elementem nośnym kanału. Zaleca się podlanie wanny (chociaŝ punktowo) mieszanką betonową. Mocowanie i poziomowanie kanału jest takie same, jak dla standardowego kanału ESS. Uwaga: konstrukcja kanału ESS powoduje zmniejszenie światła(wysokości)kanału z wanną (o grubość pokrywy + poprzecznej trawersy) o ok.12. Powstaje róŝnica między zagłębieniem kanału w wylewce, a wysokością światła kanału. Wysokość światła jest zawsze mniejsza! Oznaczenie kanałów ESS z wanną : ESS 150 WK 050, itd. Standardowe wysokości wanny kanałów ESS : 40,50,60,70,80 i Kanały współpoziome EFS. Kanały do suchych pomieszczeń wewnętrznych, czyszczonych na sucho i mokro. Kanały EFS róŝnią się od standardowych kanałów ESS uszczelką w bocznym profilu kanału. Profil zatem musi być inny; stąd róŝnice w wymiarowaniu kanałów EFS i ESS Wymiarowanie kanału EFS. Szerokość nominalna N Wymiary: AB/ LI / LE / 115 / 63 2, / 165 / / 215 / / 265 / / 315 / / 365 / / 465 / / 565 / 513 Oznaczenia AB, LI oraz LE: identyczne, jak dla kanałów ESS. 3.Kanały kasetonowe EFK. Standardowa długość odcinka kanału (m.) Jest to specjalny rodzaj kanałów współpoziomych do wykładzin twardych i grubych, a więc do kamienia lub parkietu. Stąd zamiast pokrywy z blachy stalowej stosowane są kasetony(ramy) z aluminium lub mosiądzu. Wysokość nominalna tych ram: 22 (pod grubości kamienia lub parkietu = 20 ). Długość standardowa odcinków kanału EFK: 2,4 m. Długość kasetonów(ram) =

Fragment kanału EFK z jedną ramą mosięŝną. 3.1. Wymiarowanie kanałów EFK. Szerokość nominalna N kanału EFK() Wymiary: AB / LI / LE Standardowa długość odcinka kanału w m.

5 Fragment kanału EFK z jedną ramą mosięŝną Wymiarowanie kanałów EFK. Szerokość nominalna N kanału EFK() Wymiary: AB / LI / LE Standardowa długość odcinka kanału w m / 179 / 103 2, / 279 / / 379 / / 579 / Oznaczenia kasetonów(ram). Materiał : aluminium lub mosiądz. Wysokość ram : 22. Długość kasetonów (ram) : 600 (4 ramy na 1 odcinek kanału EFK). Oznaczenie kasetonów(ram) : EFKK Dla aluminium w oznaczeniu występuje: A22, zaś dla mosiądzu: M22. N.p.: EFKK - E 2.6 A22( E 2.6 oznacza wymiar - szer. x dług.: 200 x 600 ), EFKK E 3.6 M22( E 3.6 oznacza wymiar ramy : 300 x 600 ). Uwaga: jedna rama o wym. 600 x 600 ma w oznaczeniu literę Q(kwadrat), tzn.: EFKK - Q6 A22 lub EFKK Q6 M22. 5

6 6
