2 activpilot Concept Informacje ogólne o produkcie 2 1 Elementy specjalne dla konstrukcji z progami drzwiowymi znajdują się w katalogu "activpilot - artykuły dla konstrukcji z progami drzwiowymi" 1 Szczegółowe informacje dotyczące okuwania okien antywłamaniowych zgodnie z normą DIN EN znajdują się w dokumentacji badań systemowych. Przedstawione w tym katalogu konfiguracje okuć służą jedynie jako przykłady możliwych zastosowań. Więcej informacji uzyskacie Państwo od naszych doradców technicznych. RC.. Przedstawione poniżej informacje i zdjęcia odpowiadają aktualnemu stanu technicznemu naszego produktu Zastrzegamy sobie prawo zmian w produkcie. Wszystkie dane zawarte w tym dokumencie zostały zgromadzone i sprawdzone z największą starannością. Podane wymiary to po części wymiary w zaokrągleniu! Przez ciągły postęp technologiczny, zmiany w ustawodawstwie jak i inne nieuniknione zmiany nie możemy przejąć gwarancji za prawidłowość i kompletność zawartej treści. Za wszelkie sugestie i wskazówki będziemy wdzięczni. System okuciowy może być bez problemu zamontowany w oknie z uwzględnieniem zamieszczonych w katalogu informacji i wytycznych co do typu konstrukcji okiennej. Copyright: Aug. Winkhaus GmbH & Co. KG, Wszelkie prawa i zmiany zastrzeżone. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

3 activpilot Concept Informacje ogólne o produkcie 3 1 Objaśnienia symboli 1 max x kg aks. ciężar skrzydła x kg Widok z zewnątrz max. x m 2 aks. wielkość skrzydła: x m Komplet podstawowy BASIC max. x mm FFB aks. szerokość skrzydła we wrębie (SWO): x mm OPTION Elementy opcjonalne max. x mm FFH aks. wysokość skrzydła we wrębie (WWO): x mm FFB Elementy okuć zależne od szerokości skrzydła we wrębie (SWO) GK Stała wysokość klamki FFH Elementy okuć zależne od wysokości skrzydła we wrębie (WWO) Regulowana wysokość klamki TOP TOP" oznacza górną krawędź okna Skrzydło rozwierane (R) Wariant z puszką Skrzydło uchylno - rozwierane (UR) ersja bezpuszkowa Wersja rozwierana / uchylno-rozwierana do okien ze słupkiem ruchomym (R/UR-słupek ruchomy) Wersja rozwierana lub uchylnorozwierana z funkcją równoległego odstawienia skrzydła od ościeżnicy H12 Okucie stosuje się do okien z PCW o okien drewnianych z luzem wrębowym 12 mm Równoległe odstawienie skrzydła od ościeżnicy AL Okucie stosuje się do okien z aluminium Okna uchylno-przesuwne Artykuły stosowane w połączeniu z progami drzwiowymi Widok od wewnątrz Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

4 activpilot Concept 4 Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

5 activpilot Concept Spis treści 5 Strona 1 Informacje ogólne o produkcie Przegląd typów okuć Zasuwnice Narożniki Ramiona rozwórki Zawias skrzydła / Zawias ramowy Rozwórki / Zawiasy rozwórek Zawiasy / Zawiasy uchylne Przedłużacze ryglujące Wyposażenie dodatkowe Elementy ramowe Szablony Instrukcje montażu okuć activpilot Rysunki montażowe Regulacja / Konserwacja Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

6 activpilot Concept Informacje ogólne o produkcie 6 1 Wiele okien. Różne wersje. Jeden system okuciowy. activpilot: Standard okucia uchylno-rozwieranego. Design 1 Od 160 lat Winkhaus produkuje i sprzedaje wyroby najwyższej jakości, odpowiadające wysokim wymaganiom klientów. Inteligentne i innowacyjne rozwiązania do okien i drzwi są znakiem firmowym Winkhaus. Standard systemu activpilot System activpilot firmy Winkhaus łączy w sobie wiele innowacyjnych, praktycznych rozwiązań, które w przyszłości staną się standardem. activpilot jest systemem modułowym o przejrzystej strukturze i znacznie zredukowanej ilości elementów w porównaniu do poprzednich rozwiązań. Okucie activpilot jest przystosowane zarówno do montażu ręcznego jak i automatycznego. Nowy system poprzez swoją elastyczność daje producentowi możliwość reagowania na praktycznie każde życzenie klienta. Atrakcyjne funkcje dodatkowe, nowy system ryglowania i możliwość łatwej zmiany standardu bezpieczeństwa to ważne argumenty dla nabywcy okien. Nowoczesny design dodatkowo podkreśla wysoką jakość i walory użytkowe produktu. Modułowa budowa Konstrukcja systemu activpilot zapewnia prosty i szybki montaż okucia na oknie. Ma ono budowę modułową, elementy są uniwersalne i spełniają wiele funkcji. Wyeliminowano specjalne elementy ramowe, zastąpiły je zaczepy standardowe zaopatrzone w adapter. Podzespoły, które dotychczas dostarczane były w częściach, producent okien otrzymuje fabrycznie zmontowane. Zmiany te ułatwiają i przyspieszają montaż okucia na skrzydle i na ramie. Ponadto ilość części, które producent okien zamawia i magazynuje, znacznie się zmniejszyła. Nowy system ryglowania grzybkami ośmiokątnymi activpilot zwiększa komfort użytkowania. Perfekcyjny mechanizm zamykania gwarantuje nie tylko precyzyjną współpracę trzpienia ryglującego z zaczepem, ale również opotymalną szczelność okna, którą zawdzięczamy wysokim tolerancjom luzu wrębowego i ośmiokątnemu grzybkowi ryglujące. Prosta regulacja docisku skrzydła do ościeżnicy oraz równomierny rozkład sił działających na okucie to jego kolejne atuty. W systemie activpilot ergonomia i funkcjonalność współgra z estetyką wykonania i akcentami zdobniczymi, które pojawiają się także na elementach skrzydłowych. Zaczepy ramowe oraz zawiasy mają zaokrąglone krawędzie zgodnie z nowymi trendami we wzornictwie przemysłowym. Dzięki temu nie tylko elegancko wyglądają, ale także łatwo je utrzymać w czystości. Ośmiokątny grzybek ryglujący z mimośrodowym trzpieniem to rozwiązanie jedyne w swoim rodzaju. Gwarantuje szczelność i bezpieczeństwo zarówno okien standardowych jak i okien o zwiększonej odporności na włamanie. Dodatkowo umożliwia użytkownikowi okien łatwą regulację docisku skrzydła do ościeżnicy. Dźwignia z przyciskiem podnosi estetyczne i funkcjonalne walory okien dwuskrzydłowych z ruchomym słupkiem. Jest to zupełnie nowa koncepcja, dotąd nieznana w technice okuciowej. Powłoka System okuciowy activpilot dostępny jest w atrakcyjnym kolorze srebrnym. Dzięki naszej wysokojakościowej technice powlekania galwanicznego spełniamy wymagania normy DIN EN 1670 (2007), klasa wymagań 4. Oznacza to maksymalną ochronę przed korozją w przypadku gwarantowanej żywotności powłok. Bezpieczeństwo Dzięki modułowej budowie systemu activpilot daje możliwość łatwej zmiany standardu bezpieczeństwa. Podniesienie standardu bezpieczeństwa polega na wymianie kilku zaczepów standardowych na antywłamaniowe. Nie trzeba zmieniać elementów na skrzydle na specjalne, ponieważ każdy ze standardowych elementów skrzydłowych, współpracując z zaczepem antywłamaniowym, spełnia wymagania podwyższonej odporności na włamanie Ośmiokątne trzpienie ryglujące wykonane z wysokiej jakości stali zapewniają bezpieczne ryglowanie już w wersji standardowej. W zależności od ilości i typu zastosowanych zaczepów antywłamaniowych okucie spełnia wymagania normy DIN EN 1627:1630, RC2. Funkcje dodatkowe Wiele elementów okucia activpilot łączy dwie lub więcej funkcji. Nie wymagają przy tym specjalnych części ramowych - wykorzystują normalne zaczepy, które spełniają funkcję ryglującą i jednocześnie współpracują z elementami dodatkowymi. Tak skonstruowana jest na przykład blokada obrotu klamki z wślizgiem (element dwufunkcyjny DFE) oraz element wielofunkcyjny, który dodatkowo pełni rolę zatrzasku balkonowego. Obydwa elementy bardzo łatwo zamontować. activpilot może być wyposażony w funkcję wielostopniowego uchyłu MSL OS, znaną z systemu autopilot. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

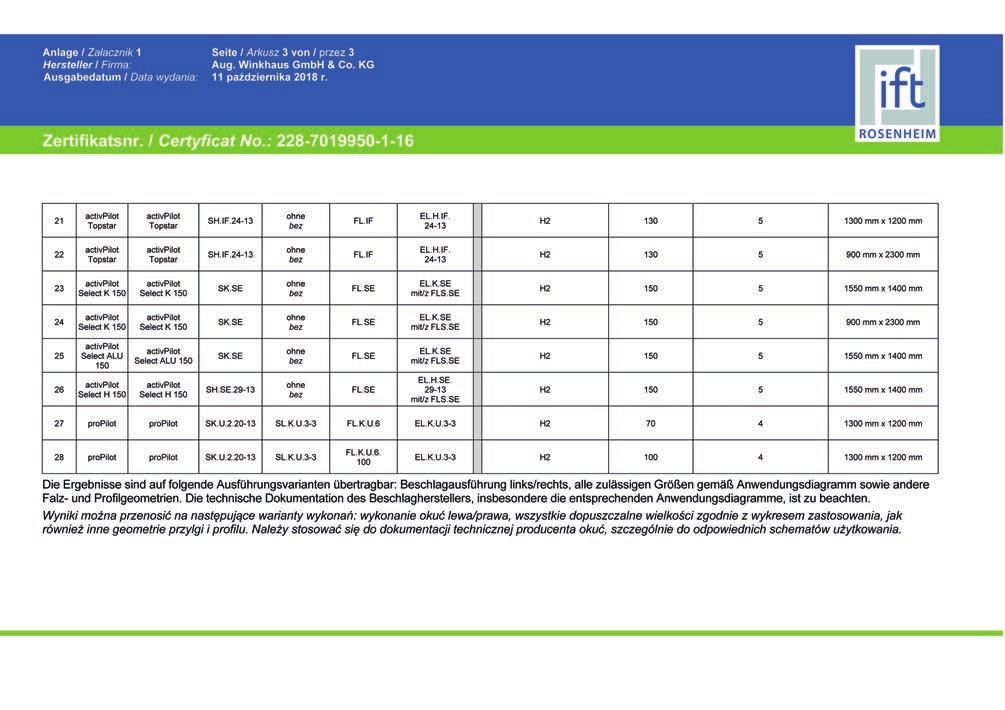

7 activpilot Concept Informacje ogólne o produkcie 7 1 Badania i certyfikaty Grupa Winkhaus uzyskała certyfikat DIN EN ISO 9001:2015 / DIN EN ISO 50001:2011 obejmujący wszystkie zakłady produkcyjne grupy. Certyfikat ISO 9001:2008 uzyskany w ramach certyfikacji grupowej zapewnia, że każdy zakład produkcyjny Winkhaus stosuje i przestrzega odpowiednich procedur procesu produkcyjnego, gwarantując tym samym jednakową jakość swoich produktów. Badanie wytrzymałościowe Nowy system przeszedł szereg badań przeprowadzonych przez niezależne placówki badawcze oraz laboratorium firmy Winkhaus. Badania na zgodność z normami europejskimi EN (testy wytrzymałościowe okuć) i EN 1191 (testy wytrzymałościowe okien i drzwi) przeprowadzone w instytucie ift Rosenheim potwierdziły, że system activpilot spełnia najnowsze wymagania unijne. Okucie activpilot Concept testowano pod względem przydatnosci do okien o ciężarze skrzydła do 130 kg, activpilot Select do 150 kg, natomiast activpilot Comfort do 100 kg. 1 Obsługa klienta Winkhaus oferuje Klientom szeroki zakres usług dodatkowych: od wsparcia logistycznego - przez fachowe doradztwo - po kompleksowe narzędzia informatyczne w technologii WH OKNA. Więcej informacji uzyskacie Państwo od naszych doradców technicznych. Mocowanie elementów okuć istotnych dla bezpiecznego użytkowania okna Aby zagwarantować sprawne działanie okien i drzwi balkonowych przez możliwie jak najdłuższy czas, należy szczególną uwagę poświęcić mocowaniu elementów okuć, które istotne są ze względów bezpiecznego użytkowania okien. Odpowiedzialność za fachowe i zgodne z wytycznymi mocowanie okuć na skrzydle i w ościeżnicy ponosi producent okien i drzwi balkonowych. Uwaga: Należy bezwzględnie przestrzegać podanych wytycznych! Należy zawsze stosować wkręty o odpowiedniej długości i dopasowane do działających obciążeń. Wkręty mocujące zawias rozwórki i ramo-wy należy przykręcić we wzmocnienie profilu. Podstawowe czynniki techniczne systemu okuciowego activpilot. Poniżej ogólnie obowiązujące czynniki dla wszystkich ele- Badania i certyfikaty (QM 328) Nowe okucie zostało poddane testom na zgodność z normą europejską DIN EN a także badaniom zgodnie z systemem certyfikacji QM 328 ift Rosenheim, sprawdzającym wytrzymałość produktu a także mechanizmy kontroli i jakości stosowane przez producenta i posiada odpowiedni certyfikat. mentów systemu activpilot montowanych na skrzydle, o ile na odpowiednich stronach o produkcie nie napisano inaczej. - Szerokość listwy elementów skrzydłowych: 16 mm - ształtowo-siłowe połączenie elementów okucia (bez płytek łączących) - Elementy okuć skrzydłowych dostarczane są fabrycznie w położeniu środkowym - śmiokątny grzybek antywłamaniowy z możliwością regulacji - Elementy okuć skrzydłowych są uniwersalne - do okien lewych i prawych (jeśli nie opisano inaczej) Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

8 activpilot Concept Informacje ogólne o produkcie Inne certyfikaty dostępne są na naszej stronie internetowej. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

9 activpilot Concept Informacje ogólne o produkcie Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

10 activpilot Concept Informacje ogólne o produkcie Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

11 activpilot Concept Informacje ogólne o produkcie 11 1 Udostępnianie instrukcji i materiałów informacyjnych W niniejszym dokumencie znajduje się podsumowanie najważniejszych informacji dotyczących różnych wariantów okuć oraz ich montażu. Instrukcje skierowane są przede wszystkim do producentów okien i drzwi balkonowych jak i dystrybutorów. W celu uniknięcia nieszczęśliwych wypadków oraz/lub zranień należy przestrzegać wskazówek bezpieczeństwa podanych w instrukcjach. Odpowiednie instrukcje należy dołączać do wysyłanych produktów np. w formie wydrukowanej lub elektronicznej. 1 Wytyczne stosowania zamków i okuć Stowarzyszenie ds. jakości zamków i okuć w Velbert publikuje wytyczne stosowania okuć i zamków w oknach i drzwiach balkonowych, które opracowywane są we współpracy z Zrzeszeniem Niemieckich Producentów Zamków i Okuć w Velbert jak i również mieszczącym się w Velbert instytutem PIV. W zależności od potrzeby, wytyczne te uzgadniane są także z Komisją Techniczną VFF (związek producentów okien i fasad) oraz instytutem ift Rosenheim. Opracowane wytyczne to efekt wymiany doświadczeń z kilku dekad. Wytyczne informują o zgodnym z przeznaczeniem użytkowaniu i konserwacji okuć do okien i drzwi balkonowych i należy je bezwarunkowo przestrzegać. Aktualne wytyczne w różnych wersjach językowych pobrać moż-na pod następującym adresem internetowym: Alternatywnym sposobem uzyskania informacji jest zeskanowanie kodu QR! Pod po an linkiem znajdują się aktualnie obowiązujące wytyczne dla następujących obszarów tematycznych: - VHBH - Okucia do okien i drzwi balkonowych [wytyczne i wskazówki odnośnie produktu i odpowiedzialności za produkt] - VHBE - Okucia do okien i drzwi balkonowych [wytyczne i wskazówki dla ostatecznego użytkownika] - TBDK - Mocowanie nośnych elementów okuć rozwiernych i uchylno-rozwieranych z definicjami okuć rozwiernych i uchylno-rozwieranych oraz ich możliwymi sytuacjami montażowymi. - FPKF - Rozwórki przytrzymujące oraz z funkcją do czyszczenia okien do skrzydeł uchylnych i uchylanych naświetli [stosowanie rozwórek pomocniczych] - FPDF - Hamulce okienne utrzymujące skrzydło w różnych położeniach otwarcia [hamulce skrzydeł, które uruchamiane są okuciem obwiedniowym (przekręceniem klamki) - definicje i badania] Wytyczne VHBH zawiera między innymi rozdział "Obowiązek dołączania materiałów informacyjnych", w którym w formie odpowiedniego schematu przedstawiono, jakie materiały i informacje do jakich grup docelowych muszą być przekazywane. Zdefiniowane w tym rozdziale materiały informacyjne inwestor budowlany zobowiązany jest przekazać ostatecznemu użytkownikowi. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

12 activpilot Concept Informacje ogólne o produkcie 12 1 Wytyczne odnośnie odpowiedzialności za produkt Okucie rozwierane i uchylno-rozwierane do okien i drzwi balkonowych 1 Zgodnie z opisanymi w ustawie o odpowiedzialności producenta za swój produkt wytycznymi należy stosować się do poniższych zaleceń odnośnie stosowania okuć rozwieranych i uchylno-rozwieran ych do skrzydeł okiennych i drzwi balkono i r r ani o i an a a nia ro n a ok o o i ia no i a ro k z odpowiedzialności za produkt. 1. Informacje o produkcie i stosowanie zgodne z przeznaczeniem Okucia uchylno-rozwierane w rozumieniu tej definicji to obsługiwane jedną klamką okucia do okien i drzwi balkonowych w budownictwie naziemnym. Służą one do otwierania i/lub uchylania skrzydeł okiennych i balkonowych poprzez obrót klamką. Okucia rozwierane i uchylno-rozwierane znajdują zastosowanie w oknach i drzwiach balkonowych montowanych pionowo, wykonanych z drewna, PCV, aluminium lub stali oraz z innych odpowiednich kombinacji tych materiałów. Stosowane okucia rozwierane i uchylno-rozwierane w rozumieniu niniejszej definicji zamykają okna i drzwi alkonowe oraz umożliwiają ustawienie skrzydła w różne pozycje wietrzenia. Podczas zamykania musi z reguły zostać pokonany opór uszczelki. Odbiegające od powyższych sposoby użycia nie odpowiadają użytkowaniu zgodnemu z przeznaczeniem. Okna i drzwi balkonowe antywłamaniowe, jak i te przeznaczone do pomieszczeń wilgotnych oraz montowane w środowisku zawierającym agresywne i przyspieszające proces korozji substancje wymagają zastosowania okuć specjal-nych. Otwarte okna i drzwi balkonowe pełnią jedynie funkcję osłaniającą i nie spełniają wymogów co do szczelności, izolacyjności cieplnej lub dźwiękowej jak i odporności na włamanie. Podczas wiatru i przeciągów okna i drzwi balkonowe muszą być zamknięte i zaryglowane. W myśl niniejszej definicji wiatr i przeciąg występują wtedy, gdy otwarte okna i/lub drzwi balkonowe w związku z oddziałowującym na nie ciśnieniem samoczynnie się zamykają lub otwierają. Zablokowanie skrzydła okiennego w ustalonym położeniu możli-we jest poprzez zastosowanie przeznaczonych do tego celu elementów okuć z wyposażenia dodatkowego. Odporność zamkniętych i zaryglowanych okien i drzwi balkonowych na napór wiatru zależy od typu danej konstrukcji okiennej. Jeśli parametry wytrzymałościowe muszą być zgodne z wymaganiami normy DIN EN (w szczególności próg p3) to w zależności od profilu i typu konstrukcji okiennej należy dobrać odpowiednie elementy okuć - w tym celu prosimy o kontakt z naszym doradcą technicznym. Okucia rozwierane i uchylno-rozwierane mogą spełniać wymagania normy DIN (wytyczne dla mieszkań osób niepełnosprawnych). Również w tym przypadku konieczne są specjalne elementy okuć i konsultacja z naszym doradcą technicznym. 2. Użytkowanie niezgodne z przeznaczeniem. Do niezgodnego z przeznaczaniem użytkowania okien i drzwi balkonowych dochodzi ni wtedy, gdy: - w obszarze otwierania/zamykania umieszczone zostaną przeszkody uniemożliwiające zgodne z przeznaczeniem użytkowanie - skrzydło okienne np. wskutek niekontrolowanego działania wiatru lub innych sił uderza (lub dociska) w ościeże tak, że spowodować może uszkodzenie lub zniszczenie okuć na skrzydle lub ramie - na okno lub drzwi balkonowe działają dodatkowe obciążenia (jak np, huśtające się na nich dzieci) - jeśli podczas zamykania okien lub drzwi balkonowych dojdzie do włożenia ręki pomiędzy ościeżnicę a skrzydło (niebezpieczeństwo zranienia). 3. Gwarancja Okucia mogą być kompletowane jedynie z oryginalnych elementów firmy Winkhaus. W przypadku wadliwego montażu okuć lub kombinacji z elementami nienależącymi do systemu Winkhaus i nieposiadającymi aprobaty technicznej producenta okuć, mogą wystąpić usterki niepodlegające gwarancji. Uwaga! Przykręcanie elementów nośnych okucia, takich jak zawias rozwórki, ramowy i zawias skrzydła musi być przeprowadzone zgodnie z wytycznymi TBDK. Sposób mocowania poszczególnych elementów okuć musi być dobrany odpowiednio do działających obciążeń. 4. Cechy produktu - wskazówki producenta dotyczące zastosowania Dopuszczalny ciężar skrzydła w poszczególnych systemach okuciowych nie może być przekraczany. Element o najmniejszej nośności określa maksymalny ciężar skrzydła dla całego okucia. Należy przestrzegać wartości podanych w diagramach zastosowań oraz odpowiedniego doboru elementów okuć. 4.1 Rozmiary skrzydeł i zakresy zastosowań Wartości podane w diagramach dopuszczalnych zakresów zastosowań pokazują zależności między dopuszczalną szerokością i wysokością skrzydła w zależności od różnych ciężarów szyb i grubości pakietów szybowych. Wynikające z tych zależności rozmiar skrzydła jak i jego maksymalny ciężar nie mogą przekraczać podanych w diagramie wartości. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

13 activpilot Concept Informacje ogólne o produkcie Diagram dopuszczalnych rozmiarów skrzydła Diagramy dopuszczalnych rozmiarów skrzydła dla tego typu okuć opisane i wyjaśnione są na następnych stronach. 4.3 Dobór okuć Należy przestrzegać zaleceń producenta odnośnie doboru odpowiednich okuć (np. zastosowanie rozwórek dodatkowych, dobór okuć do okien antywłamaniowych, itp.). 5. Konserwacja produktu W przypadku elementów okuć istotnych ze względów bezpieczeństwa należy przynajmniej raz w roku sprawdzać, czy nie nastąpiło obluzowanie wkrętów mocujących i czy łączenia tych elementów są nadal stabilne. W razie konieczności elementy uszkodzone należy wymienić a obluzowane wkręty odpowiednio dokręcić. Ponadto raz w roku przeprowadzić należy prace konserwujące i o zyszczające. Wszystkie rucho-me elementy okuć i wszystkie punkty ryglujące należy oliwić specjalnym olejem do okuć oraz sprawdzać, czy funkcjonują prawidłowo. Stosować należy wyłącznie oleje i smary, które nie wchodzą w reakcję z okuciem. Należy stosować wyłącz-nie takie środki czyszczące i pielęgnujące, które nie wpływają ujemnie na ochronę antykorozyjną okuć. Regulacji ustawień elementów okuć - szczególnie w obrębie zawiasu ramowego i rozwórki - oraz ich wymiany, jak również zawieszanie i zdejmowanie skrzydła dokonywać może wyłącznie odpowiednio wykwalifikowany personel. 5.1 Utrzymanie powłoki okuć w dobrym stanie - Okucie i przestrzenie między skrzydłem a ościeżnicą należy - szczególnie w trakcie budowy - odpowiednio przewietrzać, tak aby nie dochodziło do bezpośredniego oddziaływania wilgoci i tworzenia się pary wodnej. Poprzez zastosowanie odpowiednich środków zapobiegawczych należy uniemożliwić skraplanie się pary wodnej w luzach międzywrębowych. - Elementy okuć należy utrzymywać w czystości, nie należy dopuszczać do zabrudzenia materiałami budowlanymi takim jak np. gips, cement, kurz. Ewentualne zabrudzenia zaprawami murarskimi, tynkiem itp. należy niezwłocznie oczyścić wodą zanim ulegną stwardnieniu. - Opary agresywne (powstałe w wyniku działania np. kwasu mrówkowego lub octowego, amoniaku, połaczeń amino-kwasów lub amoniaku, aldehydów, fenolu, chloru, kwasu garbnikowego etc.) mogą w połączeniu z już minimalną ilością pary wodnej spowodować szybką korozję ele-mentów okuć. Należy unikać takich wyziewów w obrębie okien. - onadto nie należy stosować uszczelnień zawierających substancje kwasowe lub octowe lub zawierające wymienione wyżej składniki, ponieważ zarówno bezpośredni kontakt z uszczelką jak i opary mogą powodować korozję okucia. - Elementy okuć mogą być czyszczone wyłącznie przy pomocy łagodnych (o neutralnym ph) i odpowiednio rozcieńczonych środków czyszczących. Niedozwolone jest stosowanie agresywnych i zawierający h kwasy środków czyszczących. 6. Obowiązek dołączania odpowiednich informacji i in r k i W celu wywiązania się z obowiązku przekazywania materiałów informacyjnych i instrukcji, które muszą być przekazywa-ne ostatecznym użytkownikom przez wszystkich pośredni-ków sprzedaży i producentów, pomocne będą następujące dokumenty: Karty techniczne Katalogi Instrukcje montażowe Instrukcje konserwacji i obsługi 7. Zastosowanie dla pokrewnych wariantów okuć Warianty możliwe do realizacji w ramach poszczególnych systemów okuciowych - np. okucie do okien uchylnych lub odchylnych, jak i okucie, które zamiast lub dodatkowo do funkcji uchylnej umożliwia wietrzenie szczelinowe na całym obwodzie, muszą być także realizowane zgodnie z wytycznymi zawartymi w ogólnej informacji o produkcie i stosowania zgodnego z przeznaczeniem, konserwacji produktu, jak również udostępniania instrukcji i materiałów informacyjnych. 8. Magazynowanie Do momentu montażu elementów okucia w oknie należy przechowywać je w suchym i odpowiednio zabezpieczonym miejscu. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

14 activpilot Concept Informacje ogólne o produkcie 14 1 activpilot Concept Diagram dopuszczalnych rozmiarów skrzydła - dopuszczalny ciężar skrzydła 100 kg GG [kg/m²] Do okien z PCW z luzem wrębowym 12 mm Skrzydło rozwierane (R) Skrzydło uchylno - rozwierane (UR) Stosunek wysokości do szerokości i obciążenie dodatkowe Wartości uzyskane bez dodatkowego obciążenia przy stosunku szerokości do wysokości 2:1. Wartości podane w diagramach dopuszczalnych zakresów zastosowań nie uwzględniają obciążeń dodatkowych. W celu ustalenia dopuszczalnej wielkości skrzydła z obciążeniem dodatkowym należy skontaktować się z Działem Doradztwa Technicznego firmy Winkhaus. Wskazówki użytkowania Dopuszczalny zakres zastosowania okuć Winkhaus zaznaczony jest w diagramach dozwolonych zastosowań kolorem szarym. Dotyczy to jednak nie całej powierzchni zaznaczonej na szaro, lecz tylko części, która znajduje się na lewo od linii odpowiedniego wypełnienia. Zakres zastosowania Okucia mogą być kompletowane jedynie z oryginalnych elementów firmy Winkhaus. W przypadku wadliwego montażu okuć lub kombinacji z elementami nienależącymi do systemu Winkhaus i nieposiadającymi aprobaty technicznej producenta okuć, mogą wystąpić usterki niepodlegające gwarancji. - min. szerokość skrzydła we wrębie 270 mm - maks. szerokość skrzydła we wrębie 1725 mm - od 1475 mm szerokości skrzydła we wrębie z dodatkową rozwórką ZSR - min. wysokość skrzydła we wrębie 230 mm - maks. wysokość skrzydła we wrębie 2800 mm - maks. wielkość skrzydła 3 m2 - dopuszczalny ciężar skrzydła 100 kg - stosunek SWO : WWO 2:1 AWD_01.50_NR20_DK_100 kg_ohne_zusatzlast_2_m Skróty SWO = szerokość skrzydła we wrębie [mm] WWO = wysokość skrzydła we wrębie [mm] GG = ciężar szyby [kg/m2] ZSR = rozwórka dodatkowa (obszar po prawej stronie przerywanej linii) Należy przestrzegać wskazówek systemodawcy W ramach ustalenia dopuszczalnych formatów i ciężaru skrzydła należy bezwzględnie przestrzegać wytycznych systemodawcy! Uwaga! Przykręcanie elementów nośnych okucia, takich jak zawias rozwórki, ramowy i zawias skrzydła musi być przeprowadzone zgodnie z wytycznymi TBDK. Należy dopasować średnicę wiertła odpowiednio do wkrętów mocujących, a średnicę wkrętów i ich długość odpowiednio do działających obciążeń. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

15 activpilot Concept Informacje ogólne o produkcie 15 1 activpilot Concept Diagram dopuszczalnych rozmiarów skrzydła - dopuszczalny ciężar skrzydła 130 kg GG [kg/m²] Do okien z PCW z luzem wrębowym 12 mm Skrzydło rozwierane (R) Skrzydło uchylno - rozwierane (UR) Stosunek wysokości do szerokości i obciążenie dodatkowe Wartości uzyskane bez dodatkowego obciążenia przy stosunku szerokości do wysokości 2:1. Wartości podane w diagramach dopuszczalnych zakresów zastosowań nie uwzględniają obciążeń dodatkowych. W celu ustalenia dopuszczalnej wielkości skrzydła z obciążeniem dodatkowym należy skontaktować się z Działem Doradztwa Technicznego firmy Winkhaus. Wskazówki użytkowania Dopuszczalny zakres zastosowania okuć Winkhaus zaznaczony jest w diagramach dozwolonych zastosowań kolorem szarym. Dotyczy to jednak nie całej powierzchni zaznaczonej na szaro, lecz tylko części, która znajduje się na lewo od linii odpowiedniego wypełnienia. Zakres zastosowania Okucia mogą być kompletowane jedynie z oryginalnych elementów firmy Winkhaus. W przypadku wadliwego montażu okuć lub kombinacji z elementami nienależącymi do systemu Winkhaus i nieposiadającymi aprobaty technicznej producenta okuć, mogą wystąpić usterki niepodlegające gwarancji. - min. szerokość skrzydła we wrębie 270 mm - maks. szerokość skrzydła we wrębie 1725 mm - od 1475 mm szerokości skrzydła we wrębie z dodatkową rozwórką ZSR - min. wysokość skrzydła we wrębie 230 mm - maks. wysokość skrzydła we wrębie 2800 mm - maks. wielkość skrzydła 3 m2 - dopuszczalny ciężar skrzydła 130 kg - stosunek SWO : WWO 2:1 AWD_01.50_NR30_DK_130 kg_ohne_zusatzlast_2_m Skróty SWO = szerokość skrzydła we wrębie [mm] WWO = wysokość skrzydła we wrębie [mm] GG = ciężar szyby [kg/m2] ZSR = rozwórka dodatkowa (obszar po prawej stronie przerywanej linii) Należy przestrzegać wskazówek systemodawcy W ramach ustalenia dopuszczalnych formatów i ciężaru skrzydła należy bezwzględnie przestrzegać wytycznych systemodawcy! Uwaga! Przykręcanie elementów nośnych okucia, takich jak zawias rozwórki, ramowy i zawias skrzydła musi być przeprowadzone zgodnie z wytycznymi TBDK. Należy dopasować średnicę wiertła odpowiednio do wkrętów mocujących, a średnicę wkrętów i ich długość odpowiednio do działających obciążeń. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

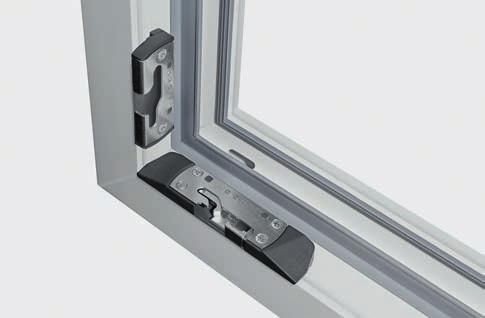

16 activpilot Concept Informacje ogólne o produkcie 16 1 Rozbudowa systemu / dodatkowe korzyści activpilot Select 1 Okucie uchylno-rozwierane z zawiasami całkowicie ukrytymi w luzie wrębowym Innowacyjne okucie uchylno-rozwierane przeznaczone do dużych i ciężkich skrzydeł. Przy zamkniętym oknie całkowicie niewidoczne. W wersji standardowej jest przystosowane do okien o ciężarze skrzydła do 100 kg. Poprzez zastosowanie 2 dodatkowych elementów można podwyższyć nośność okucia do 150 kg. activpilot Topstar Okucie uchylno-rozwierane całkowicie ukryte pod przylgą skrzydła. activpilot Topstar to okucie w całości, czyli wraz z zawiasmi, ukryte pod przylgą skrzydła. Dzięki przesuniętej do wewnątrz osi obrotu skrzydło okienne jest zlicowane z ramą. Nowe okucie nadaje się także do profili niezlicowanych i stosowane może być w oknach o maksymalnym ciężarze skrzydła 130 kg. activpilot Comfort Okucie uchylno-rozwierane z funkcją równoległego odstawienia skrzydła od ościeżnicy Innowacyjna technika umożliwia ciągłe i bezpieczne przewietrzanie. To komfortowe rozwiązanie zapewnia zdrowy mikroklimat w pomieszczeniach i podwyższoną odporność na włamanie także w pozycji równoległego odstawienia skrzydła od ościeżnicy. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

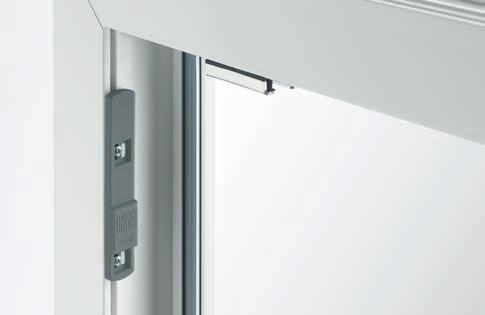

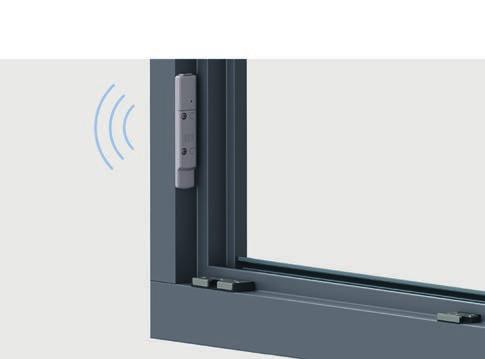

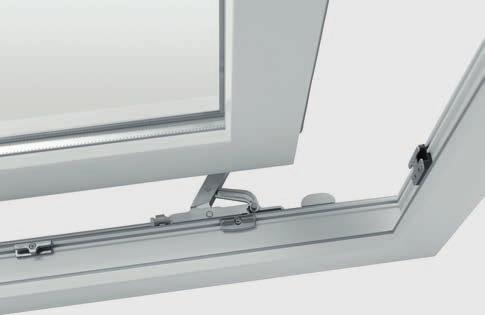

17 activpilot Concept Informacje ogólne o produkcie 17 1 duoport SK 1 Okucie uchylno-przesuwne Eleganckie i funkcjonalne okucie do skrzydeł uchylno-przesuwnych o maks. ciężarze do 200 kg. W wersji SK-Z ze sterowaniem w klamce zapewnia jeszcze większy komfort obsługi okien. activpilot Control Czujniki zamknięcia w klasie C (VdS) Dyskretne i niezawodne czujniki zamknięcia informują, które okna są otwarte, a które zamknięte. Mogą współpracować z systemami grzewczymi i klimatyzacyjnymi. Winkhaus smarthome Inteligentne czujniki zamknięcia w technologii fal radiowych Systemy Smart Home ułatwiają codzienne życie i pozwalają cieszyć się jeszcze większym komfortem we własnym domu. Kontaktrony z segmentu produktów smarthome firmy Winkhaus rejestrują i sygnalizują, czy okno jest otwarte, czy zamknięte. Sygnał przekazywany jest drogą radiową do instalacji Smart Home. Alternatywnie, za pomocą interfejsu radiowego sygnał może być przekazywany także do instalacji alarmowej. Szczególną zaletą takiej integracji z instalacją alarmową jest wyeliminowanie czasochłonnego okablowania, a w związku z tym, możliwość doposażenia w tą funkcję działającej już instalacji alarmowej. Czujniki firmy Winkhaus posiadają aprobatę techniczną VdS-Home oraz zabezpieczenie typu IP67. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

18 activpilot Concept Informacje ogólne o produkcie 18 1 Klucz doboru opakowań Firma Winkhaus oferuje swoim klientom sprawdzony, niezawodny system obiegu opakowań zwrotnych. Już w swoim założeniu system ten zakłada uproszczenie w obiegu towarowym, jak też ograniczenie do minimum zużycia opakowań jednorazowych, których odpady są nie bez znaczenia dla ochrony środowiska naturalnego. Możliwość układania różnych rozmiarów pojemników z PCW na jednej palecie EURO jest rozwiązaniem logistycznym, mającym na celu optymalizację gospodarki składowania towaru, a także transportu. Rodzaj opakowania dla poszczególnych artykułów podany jest na karcie katalogowej produktu. 1 BL BL Woreczek EWK EWK Karton jednorazowy na paletę E3, L6 lub L7 KT BD KT Karton BD Wiązka z kodem kreskowym L1 L1 Paleta zwrotna I z nadstawką o wymiarach 800 x 1800 mm L2 K3 K3 Karton mały o wymiarach 395 x 295 x 205 mm L2 Paleta zwrotna II z nadstawką o wymiarach 800 x 2400 mm K4 KK GK K4 Karton duży o wymiarach 595 x 395 x 205 mm KK Pojemnik z PCW mały KLT 4321 z pokrywą, plombowany o wymiarach 400 x 300 x 214 mm GK Pojemnik z PCW duży KLT 6412 z pokrywą, plombowany o wymiarach 600 x 400 x 214 mm L3 L4 L3 Paleta zwrotna III z nadstawką o wymiarach 800 x 3500 mm L4 Paleta zwrotna IV z nadstawką o wymiarach 800 x 4200 mm E1 E1 Paleta EURO z nadstawką o wymiarach 800 x 1200 mm L5 L5 Paleta zwrotna V z nadstawką o wymiarach 800 x 6500 mm E3 E3 Paleta jednorazowa z nadstawką kartonową L6 L6 Paleta jednorazowa z nadstawką kartonową o wymiarach 800 x 1800 mm EK EK Paleta EURO z podkładem PCW (zapobiega przesuwaniu się towaru) o wymiarach 800 x 1200 mm L7 L7 Paleta jednorazowa z nadstawką kartonową o wymiarach 800 x 2400 mm EA EA Paleta EURO z nadstawką o wymiarach 800 x 1200 mm Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

19 activpilot Concept Informacje ogólne o produkcie 19 1 Indeks terminów technicznych Krótkie oznaczenie 1 AB.G.D ADP AKR AL... AP...SE AS.DSL AS.SBA ASP ER-A ASS AR AWDR BDT BK BK.KR BO BS BST AP/FS D DB DFE DL DL...ET DLW ERW DML Ochrona przed rozwierceniem Adapter Rygiel automatyczny Wślizg Adapter, activpilot Select Mikrowentylacja Wodzik Płytka wieńcząca Listwa łukowa Płytka oporowa Napęd (firma D+H) Zatrzask balkonowy Zatrzask rygla Rolka zatrzasku balkonowego Próg drzwiowy Obcinarka Rozstaw osi trzpienia do czoła zasuwnicy Hamulec okienny Element dwufunkcyjny Zawias Zawias rozwierny, jednoczęściowy Zawias Zawias środkowy HFG HT HW IF K.EL K.FL K.SB K.SK K.SL KB KBG KE KLB KR KUE-T1 LE.B LE.N LIN AP/FS LM-RG Tulejka dystansowa HFG Drewno, zawias puszkowy Drewno, zawias bezpuszkowy activpilot Topstar Osłona zawiasu ramowego Osłona zawiasu skrzydła Osłona rozwórki (drewno) Osłona zawiasu Osłona zawiasu rozwórki Zawias uchylny Ogranicznik uchyłu Łącznik KE Zawias uchylny Rygiel narożny Łącznik kabla, rozdzielny Szablon Szablon z gniazdami Przymiar obcinarki Klamka E E1.A E1.MSL E1.SBS EL EL.KB ESV ESVW FBP FH... FL FL.E.FK.PADS FL.E.FPAD FL.E.FWPA FLS.SE FSA FSF FSR FSV FT FWV GAK GAKA GAM GAMA GASK GASM GAVM GG GK GRT.RB Narożnik Narożnik do okien trapezowych Narożnik z mechanizmem wielostopniowego uchyłu Narożnik do okien ze słupkiem ruchomym Zawias ramowy Zawias ramowy do 130 kg Zawias ramowy ESV Zawias ramowy (do 130 kg) Hamulec okienny Podnośnik skrzydła Zawias skrzydła Zawias skrzydła, PADS Zawias skrzydła, PAD Zawias skrzydła, PADK Szyna zawiasu skrzydła, activpilot Select Blokada obrotu klamki FSA Blokada obrotu klamki FSF Rozwórka Zamek okienny FSV Kształtka profilowa Zawias skrzydła (bezpuszkowy) Zasuwnica, stała wysokość klamki Zasuwnica, stała wysokość klamki, klamka z kluczykiem Zasuwnica, regulowana wysokość klamki Zasuwnica, regulowana wysokość klamki, klamka z kluczykiem Zasuwnica przymykowa, stała wysokość klamki Zasuwnica przymykowa, regulowana wysokość klamki Zasuwnica, activpilot, regulowana wysokość klamki, okna rozwierane Klamka balkonowa Stała wysokość klamki Komplet okuć do okien łukowych M MK MS.SO MS.SU MSL.OS OBV OS OS...PA... OS....E OS.A PA PAD PADK RA.DB...SE RT.DFE-TFE RT.DFE-TFE.S RT.MSL Blokada ryglująca Blokada ryglująca, możliwość łączenia z innym elementem Blokada ryglująca do okien ze słupkiem ruchomym, zaczep na górze Blokada ryglująca do okien ze słupkiem ruchomym, zaczep na dole Mechanizm regulacji uchyłu, ramię rozwórki Ogranicznik otwarcia Ramię rozwórki Ramię rozwórki, PADK Ramię rozwórki (odwrócona kolejność otwierania) Wspornik pozycjonujący Równoległe odstawienie skrzydła od ościeżnicy Równoległe odstawienie, skrzydło rozwierane Równoległe odstawienie, UR Zaczep ogranicznika otwarcia, activpilot Select Element ramowy, dwu- i wielofunkcyjny Element ramowy, dwu- i wielofunkcyjny do okien ze słupkiem ruchomym Element ramowy, Mechanizm regulacji uchyłu Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

20 activpilot Concept Informacje ogólne o produkcie 20 1 S.FL SA SB SZV SBA... SBA...T SBK SBK...E SBK...PA SBS... SBS..PA SBS..PAB SBS...PAD SE SH...T SK SK...PA SK...PAD SK... A SK... E SKK SL SL.HW SLK SNH SP R SR SZP Zaślepka zawiasu skrzydła Zaczep bagnetowy Zaczep, docisk Zaczep, docisk Wodzik Uniwersalny zaczep antywłamaniowy Adapter uchyłu (okucie z odwróconą kolejnością otwierania) Zaczep uchylny (z prowadzeniem) PADK Zaczep antywłamaniowy Zaczep antywłamaniowy, PADK Zaczep antywłamaniowy PAB, PADK Zaczep antywłamaniowy, PAD activpilot Select Rozwórka (puszkowa) Rozwórka (bezpuszkowa) Rozwórka, PADK Rozwórka, PAD Rozwórka do okien trapezowych Rozwórka (odwrócona kolejność otwierania) Rozwórka, bez funkcji hamulca ciernego Zawias rozwórki Zawias rozwórki (bezpuszkowy) Osłona zawiasu rozwórki, Zawias bezpuszkowy Wspornik Płytka wieńcząca Jednostka sterująca Płytka Oznaczenie artykułu...ls...rs...agr...br...bz-am...bz-cu...bz-rb...cw...ev1...f1...f1-elox...f3...f3-mg...f9...lbr...pw...sg...sgb...sgr...sl...sw...ws Lewy Prawy Antracytowy podobny do RAL 7016 Brązowy podobny do RAL 8019 rąz - stary mosiądz olor miedziany Stare złoto (F4) Kremowy podobny do RAL 9001 Srebrny Srebrny rebrny, podobny do F1 Złoty złoty matowy Stalowy (F9) rązowy erłowo biały, podobny do RAL 1013 Szary podobny do RAL 7001 Szary podobny do RAL 9006 Szary podobny do RAL 7037 Srebrny (ocynkowany galwanicznie) zarny Biały podobny do RAL TFE Element wielofunkcyjny V V.AK VS R VS RB Odstęp ryglowania Łącznik Łącznik Łącznik do okien łukowych XL Elementy z systemu activpilot Giant ZSR ZSRE ZSS.OS ZV.FT ZV.RT Rozwórka dodatkowa Rozwórka dodatkowa (odwrócona kolejność otwierania) Blokada antyzatrzaskowa, ramię rozwórki Docisk, element skrzydła Docisk, element ramowy Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

21 activpilot Concept Informacje ogólne o produkcie 21 1 Wymiary minimalne dla przekładni z rozstawem osi trzpienia do czoła zasuwnicy = 15,5 mm 1 Poniższe schematy przedstawiają zastosowanie narożników w zależności od wariantu "UR" lub "Słupek ruchomy" oraz wielkości okna. W poszczególnych przypadkach można zastosować zamiennie inne elementy okuć. Okucie uchylno-rozwierane ze stałą wysokością klamki do okien jednoskrzydłowych Okucie rozwierane / uchylno-rozwierane do okien ze słupkiem ruchomym i stałą wysokością klamki GK max max max GASK max max max Okucie uchylno-rozwierane z regulowaną wysokością klamki do okien jednoskrzydłowych Okucie rozwierane / uchylno-rozwierane do okien ze słupkiem ruchomym i regulowaną wysokością klamki = = max max max GAK 465 G=114 GAK 465 G= GASM max max E1 E2 E3 KR GASM max Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

22 activpilot Concept Informacje ogólne o produkcie 22 1 Wymiary minimalne dla przekładni z rozstawem osi trzpienia do czoła zasuwnicy = 7,5 mm 1 Poniższe schematy przedstawiają zastosowanie narożników w zależności od wariantu "UR" lub "Słupek ruchomy" oraz wielkości okna. W poszczególnych przypadkach można zastosować zamiennie inne elementy okuć. Okucie uchylno-rozwierane ze stałą wysokością klamki do okien jednoskrzydłowych Okucie rozwierane / uchylno-rozwierane do okien ze słupkiem ruchomym i stałą wysokością klamki GK max max max GASK max max max Okucie uchylno-rozwierane z regulowaną wysokością klamki do okien jednoskrzydłowych Okucie rozwierane / uchylno-rozwierane do okien ze słupkiem ruchomym i regulowaną wysokością klamki = = max max max max E1 E2 E3 KR GASM max max Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

23 activpilot Concept Informacje ogólne o produkcie 23 1 Wymiary maks. dla przekładni z rozstawem osi trzpienia do czoła zasuwnicy = 15,5 i 7,5 mm 1 Tabela przedstawia wersje zasuwnic na ramiaku pionowym po stronie klamki w przypadku okien wysokich do 2725/2800 mm. Przedstawiona maks. wysokość skrzydła we wrębie zależy od tego, czy stosowana jest regulowana czy też stała wysokość klamki. Okucie uchylno-rozwierane ze stałą wysokością klamki do okien jednoskrzydłowych Okucie rozwierane / uchylno-rozwierane do okien ze słupkiem ruchomym i stałą wysokością klamki GK min - max* min - max* min - max* MK GAK MS.SO GASK MK GAK MK GAK MS.SO GASK MK GAK Okucie uchylno-rozwierane z regulowaną wysokością klamki do okien jednoskrzydłowych Okucie rozwierane / uchylno-rozwierane do okien ze słupkiem ruchomym i regulowaną wysokością klamki = = min - max* min - max* min - max* MK GAM MK MS.SO GASM MS.SU MK GAM MK * Należy przestrzegać parametrów podanych w diagramach dopuszczalnych rozmiarów skrzydła! Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

24 activpilot Concept Przegląd typów okuć 24 2 Okucie uchylno-rozwierane ze stałą wysokością klamki Komplet podstawowy Pos. Pos. 2 E1 4.1 E E2 4.2 MSL.OS RS / LS FL.K ZSS.OS S.FL.K DFE EL.K RT.DFE-TFE SL.KS K.SK SBA.K K.SL.KS SBK.K K.FL.K FL.K kg ELK ESV ESVW kg KBG.OS SL.KB kg SBS.K OPTION Pos Pos Pos Pos OS E3 * SK1...RS/LS OS E3 SK1...RS/LS OS2.800 SK2... RS/LS OS M SK2... RS/LS OS M SK2... RS/LS OS M SK2... RS/LS OS ZSR MK M SK2... RS/LS Pos. 3.1 Pos Pos GAK.465 * GK = GAK.465 GK = GAK.710 GK = GAK GK = 260 M GAK GK = 375 M GAK GK = 470 M GAK GK = 550 M GAK GK = 550 M GAK GK = 550 MK M GAK GK = 1050 MK M GAK * GK = 1050 MK M max. 100 kg max. 130 kg max. 3m 2 max mm : max mm 2 : 1 FFB FFH * Patrz wymiary dopuszczalne Należy przestrzegać diagramów dopuszczalnych zakresów zastosowań! Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

25 activpilot Concept Przegląd typów okuć 25 2 Okucie uchylno-rozwierane z regulowaną wysokością klamki Komplet podstawowy Pos. Pos. 2 E1 4.1 E E2 4.2 MSL.OS RS / LS FL.K ZSS.OS S.FL.K DFE EL.K RT.DFE-TFE SL.KS K.SK SBA.K K.SL.KS OPTION OPTION 1 SBK.K K.FL.K FL.K kg ELK ESV ESVW kg KBG.OS SL.KB kg SBS.K FFB + FFH Pos Pos Pos Pos OS E3 * SK1...RS/LS OS E3 SK1...RS/LS OS2.800 SK2... RS/LS OS M SK2... RS/LS OS M SK2... RS/LS OS M SK2... RS/LS OS ZSR MK M SK2... RS/LS Pos. 3.1 Pos Pos GAK.465 * G = GAM.800 * GAM GAM M GAM M GAM MK M GAM * MK M max. max. 100 kg 130 kg max. 3 m 2 max mm FFB : max mm FFH 2 : * Patrz wymiary dopuszczalne Należy przestrzegać diagramów dopuszczalnych zakresów zastosowań! Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

26 activpilot Concept Przegląd typów okuć 26 2 Okucie uchylno-rozwierane ze stałą wysokością klamki Przystosowane do okien antywłamaniowych w klasie WK1 / RC1 N Pos. Pos. 2 E1 4.1 E E2 4.2 MSL.OS RS / LS FL.K ZSS.OS S.FL.K DFE EL.K RT.DFE-TFE SL.KS K.SK SBS.K K.SL.KS OPTION OPTION 1 SBK.K K.FL.K AB.G.D 10.6 ELK ESV FL.K kg KBG.OS ESVW kg SBS.K SL.KB kg FFB + Pos Pos Pos Pos OS E3 * M SK1... RS/LS OS E3 M SK1... RS/LS OS E3 M SK1... RS/LS OS2.800 M SK2... RS/LS OS M SK2... RS/LS OS M SK2... RS/LS OS MK M SK2... RS/LS OS MK M SK2... RS/LS OS MK M SK2... RS/LS OS ZSR MK M SK2... RS/LS OS ZSR MK M SK2... RS/LS Pos. 3.1 Pos. 9.1 Pos. 9.2 Pos GAK.465 * GK = GAK.465 GK = FFH GAK.710 GK = GAK GK = 260 M GAK GK = 375 M GAK GK = 550 M GAK GK = 550 M GAK GK = 550 MK M GAK GK = 1050 MK M GAK GK = 1050 MK M GAK MK GK = 1050 MK MK M GAK MK GK = 1050 MK MK M max. 100 kg max. 130 kg max. 3 m 2 max mm : max mm 2 : FFB FFH * Patrz przegląd wymiarów minimalnych Należy przestrzegać diagramów dopuszczalnych zakresów zastosowań! W celu uzyskania szczegółowych informacji należy skontaktować się z doradcą technicznym Winkhaus. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

27 activpilot Concept Przegląd typów okuć 27 2 Okucie uchylno-rozwierane z regulowaną wysokością klamki Przystosowane do okien antywłamaniowych w klasie WK1 / RC1 N FFB + Pos. Pos. 2 E1 4.1 E E2 4.2 MSL.OS RS / LS FL.K ZSS.OS S.FL.K DFE EL.K RT.DFE-TFE SL.KS K.SK SBS.K K.SL.KS OPTION OPTION 1 SBK.K K.FL.K AB.G.D 10.6 ELK ESV FL.K kg KBG.OS ESVW kg SBS.K SL.KB kg Pos Pos. 9.1 Pos. 9.2 Pos Pos OS E3 * M SK1... RS/LS OS E3 M SK1... RS/LS OS E3 M SK1... RS/LS OS2.800 M SK2... RS/LS OS M SK2... RS/LS OS M SK2... RS/LS OS MK M SK2... RS/LS OS MK M SK2... RS/LS OS MK M SK2... RS/LS OS ZSR MK M SK2... RS/LS OS ZSR MK M SK2... RS/LS Pos. 3.1 Pos. 9.1 Pos. 9.2 Pos GAK.465 * G = FFH GAM.800 * GAM GAM M GAM M GAM MK M GAM MK M GAM x MK MK MK M max. 100 kg max. 130 kg max. 3 m 2 max mm : max mm 2 : FFB FFH * Patrz przegląd wymiarów minimalnych Należy przestrzegać diagramów dopuszczalnych zakresów zastosowań! W celu uzyskania szczegółowych informacji należy skontaktować się z doradcą technicznym Winkhaus. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

28 activpilot Concept Przegląd typów okuć 28 2 Okucie uchylno-rozwierane z regulowaną wysokością klamki Przystosowane do okien antywłamaniowych w klasie WK2 / RC2 / RC2 N FFB Pos. Pos. 3 E1 4.1 E E2 4.2 MSL.OS RS / LS FL.K ZSS.OS S.FL.K DFE EL.K RT.DFE-TFE SL.KS K.SK SBS.K K.SL.KS SBK.K K.FL.K AB.G.D 10.6 ELK ESV FL.K kg KBG.OS ESVW kg 1 SL.KB kg + OPTION Pos Pos. 9.1 Pos. 9.3 Pos Pos OS E3 KE SK1... RS/LS OS2.800 KE SK2... RS/LS OS2.800 MK KE SK2... RS/LS OS MK KE + 2 SK2... RS/LS OS MK KE + 2 SK2... RS/LS OS MK KE + 2 SK2... RS/LS OS MK KE + 2 SK2... RS/LS OS ZSR + MK250-1 MK KE + 3 SK2... RS/LS OS ZSR + MK x MK KE + 4 SK2... RS/LS OS ZSR + MK x MK KE + 4 SK2... RS/LS FFH Pos. 3.1 Pos. 9.1 Pos. 9.2 Pos. 9.2 Pos GAK.465 GK = GAK.710 GK = GAK GK = 260 M GAK GK = 260 M GAM M GAM M GAM M GAM MK M GAM MK M GAM MK M GAM MK M GAM MK M GAM MK MK M GAM MK MK M GAM x MK MK MK M max. 100 kg max. 130 kg max. 3 m 2 max mm FFB : max mm FFH 2 : Szczegóły dotyczące produkcji okien w 2 klasie odporności na włamanie (RC2) znajdują się w dokumentacji badań systemowych. Przedstawione w niniejszym katalogu przeglądy typów okuć w klasie 2 służą jedynie jako przykłady zastosowania. celu uzyskania więcej informacji należy skontaktować się z naszym doradcą technicznym. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

29 activpilot Concept Przegląd typów okuć 29 2 Okucie uchylno-rozwierane ze stałą wysokością klamki Komplet podstawowy 2 ozstaw osi trzpienia do czoła zasuwnicy 7,5 mm Pos. Pos. 2 E1 4.1 E E2 4.2 MSL.OS RS / LS FL.K ZSS.OS S.FL.K DFE EL.K RT.DFE-TFE SL.KS K.SK SBA.K K.SL.KS SBK.K K.FL.K FL.K kg ELK ESV ESVW kg KBG.OS SL.KB kg SBS.K OPTION Pos Pos Pos Pos OS E3 * SK1...RS/LS OS E3 SK1...RS/LS OS2.800 SK2... RS/LS OS M SK2... RS/LS OS M SK2... RS/LS OS M SK2... RS/LS OS ZSR MK M SK2... RS/LS Pos. 3.1 Pos Pos GAK.700.D7,5 * GK = GAK D7,5 * GK = GAK D7,5 GK = GAK D7,5 GK = 260 M GAK D7,5 GK = 375 M GAK D7,5 GK = 550 M GAK D7,5 GK = 550 M GAK D7,5 GK = 550 MK M GAK D7,5 GK = 715 MK M GAK D7,5 GK = 1050 MK M GAK D7,5* GK = 1050 MK M max. 100 kg max. 130 kg max. 3m 2 max mm : max mm 2 : 1 FFB FFH * Patrz wymiary dopuszczalne Należy przestrzegać diagramów dopuszczalnych zakresów zastosowań! Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

30 activpilot Concept Przegląd typów okuć 30 2 Okucie rozwierane do okien ze słupkiem ruchomym i stałą wysokością klamki Komplet podstawowy Pos. Pos. 2 E1 4.1 K.SK FL.K K.SL.K.S S.FL.K K.FL.K EL.K ELK ESV SL.KS RT.DFE-TFE.S DLW ERW DL.K SBA.K OPTION OPTION FH FL.K kg 1 ESVW kg 1 SL.KB kg FFB + FFH Pos Pos x M x M x MK M Pos. 3.1 Pos GASK.710 * GASK GASK x ZV-FT + ZV-RT GASK x ZV-FT + ZV-RT GASK x ZV-FT + ZV-RT GASK x ZV-FT + ZV-RT GASK x ZV-FT + ZV-RT GASK x ZV-FT + ZV-RT GASK * 2 x ZV-FT + ZV-RT max. max. 100 kg 130 kg max. 3 m 2 max mm FFB : max mm FFH 2 : * Patrz wymiary dopuszczalne Należy przestrzegać diagramów dopuszczalnych zakresów zastosowań! Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

31 activpilot Concept Przegląd typów okuć 31 2 Okucie rozwierane do okien ze słupkiem ruchomym i regulowaną wysokością klamki Komplet podstawowy FFB + FFH Pos. Pos. 2 E1 4.1 K.SK FL.K K.SL.K.S S.FL.K K.FL.K EL.K ELK ESV SL.KS RT.DFE-TFE.S DLW ERW DL.K SBA.K FL.K kg + OPTION OPTION 1 ESVW kg 1 SL.KB kg Pos Pos x M x M x MK M Pos. 3.1 Pos GASM.800 * GASM.800 * GASM.1050.E3 * GASM x ZV-FT + ZV-RT GASM x ZV-FT + ZV-RT GASM * 2 x ZV-FT + ZV-RT... FH max. max. 100 kg 130 kg max. 3 m 2 max mm FFB : max mm FFH 2 : * Patrz wymiary dopuszczalne Należy przestrzegać diagramów dopuszczalnych zakresów zastosowań! Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

32 activpilot Concept Przegląd typów okuć 32 2 Okucie rozwierane do okien ze słupkiem ruchomym i stałą wysokością klamki Przystosowane do okien antywłamaniowych w klasie WK1 / RC1 N Pos. Pos. 2 E1 4.1 E E2 4.2 K.FL.K FL.K ELK ESV S.FL.K K.SK EL.K K.SL.KS SL.KS RT.DFE-TFE.S SBS.K SBS.K OPTION FH FL.K kg 1 ESVW kg 1 SL.KB kg + OPTION FFB + Pos Pos Pos Pos OS E3 * M SK1... RS/LS OS E3 M SK1... RS/LS OS E3 M SK1... RS/LS OS2.800 M SK2... RS/LS OS M SK2... RS/LS OS M SK2... RS/LS OS MK M SK2... RS/LS OS MK M SK2... RS/LS OS MK M SK2... RS/LS OS ZSR MK M SK2... RS/LS OS ZSR MK M SK2... RS/LS 10.6 Pos. 3.1 Pos. 9.1 Pos. 9.2 Pos FFH GASK.710* GASK M GASK M GASK M GASK M GASK M GASK MK M GASK MK M GASK MK M GASK MS.SO MK MK M GASK MS.SO MK MK M max. 6.3 max. 100 kg max. 130 kg max. 3 m mm : max mm 2 : FFB FFH * Patrz przegląd wymiarów minimalnych Należy przestrzegać diagramów dopuszczalnych zakresów zastosowań! W celu uzyskania szczegółowych informacji należy skontaktować się z doradcą technicznym Winkhaus. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

33 activpilot Concept Przegląd typów okuć 33 2 Okucie rozwierane do okien ze słupkiem ruchomym i regulowaną wysokością klamki Przystosowane do okien antywłamaniowych w klasie WK1 / RC1 N Pos. Pos. 2 E1 4.1 E E2 4.2 K.FL.K FL.K ELK ESV S.FL.K SBS.K EL.K RT.DFE-TFE.S SL.KS K.SK SBS.K K.SL.KS FL.K kg 1 ESVW kg 1 SL.KB kg OPTION OPTION FH Pos Pos Pos Pos FFB OS E3 * M SK1... RS/LS OS E3 M SK1... RS/LS OS E3 M SK1... RS/LS OS2.800 M SK2... RS/LS OS M SK2... RS/LS OS M SK2... RS/LS OS MK M SK2... RS/LS OS MK M SK2... RS/LS OS MK M SK2... RS/LS OS ZSR MK M SK2... RS/LS OS ZSR MK M SK2... RS/LS 10.6 Pos. 3.1 Pos. 9.1 Pos. 9.2 Pos GASM.800 * GASM GASM M GASM M FFH GASM MK M GASM MK M GASM MS.SU MS.SO MK MK M max. 100 kg max. 130 kg max. 3 m 2 max mm FFB : max mm FFH 2 : * Patrz przegląd wymiarów minimalnych Należy przestrzegać diagramów dopuszczalnych zakresów zastosowań! W celu uzyskania szczegółowych informacji należy skontaktować się z doradcą technicznym Winkhaus. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

34 activpilot Concept Przegląd typów okuć 34 2 Okucie rozwierane do okien ze słupkiem ruchomym i stałą wysokością klamki Przystosowane do okien antywłamaniowych w klasie WK2 / RC2 / RC2 N Pos. Pos. 3 E1 4.1 K.SK E2 4.2 K.SL.KS FL.K K.FL.K S.FL.K ELK ESV EL.K RT.DFE-TFE.S SL.KS SBS.K FL.K kg 1 ESVW kg 1 SL.KB kg + OPTION OPTION FH Pos Pos Pos Pos OS E3 SK1... RS/LS FFB OS2.800 SK2... RS/LS OS2.800 MK KE SK2... RS/LS OS MK KE + 2 SK2... RS/LS OS MK KE + 2 SK2... RS/LS OS MK KE + 2 SK2... RS/LS OS MK KE + 2 SK2... RS/LS OS ZSR + MK250-1 MK KE + 3 SK2... RS/LS OS ZSR + MK x MK KE + 4 SK2... RS/LS OS ZSR + MK x MK KE + 4 SK2... RS/LS 10.6 DK FFH Pos. 3.1 Pos. 9.1 Pos. 9.2 Pos. 9.2 Pos GASK GASK M GASK M GASK M GASK M GASK M GASK MK M GASK MK M GASK MK M GASK MK M GASK MK M GASK MK M GASK MK MK M GASK MS.SO MK MK M GASK MS.SO MK MK M GASK MS.SO MK MK M max. 100 kg max. 130 kg max. 3 m 2 max mm : max mm 2 : 1 FFB FFH Szczegóły dotyczące produkcji okien w 2 klasie odporności na włamanie (RC2) znajdują się w dokumentacji badań systemowych. Przedstawione w niniejszym katalogu przeglądy typów okuć w klasie 2 służą jedynie jako przykłady zastosowania. celu uzyskania więcej informacji należy skontaktować się z naszym doradcą technicznym. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

35 activpilot Concept Przegląd typów okuć 35 2 Okucie rozwierane do okien ze słupkiem ruchomym i regulowaną wysokością klamki Przystosowane do okien antywłamaniowych w klasie WK2 / RC2 / RC2 N Pos. Pos. 3 E1 4.1 K.SK E2 4.2 K.SL.KS FL.K K.FL.K S.FL.K ELK ESV EL.K RT.DFE-TFE.S SL.KS SBS.K FL.K kg 1 ESVW kg 1 SL.KB kg + OPTION OPTION FH Pos Pos Pos Pos FFB OS E3 KE SK1... RS/LS OS2.800 KE SK2... RS/LS OS2.800 MK KE SK2... RS/LS OS MK KE + 2 SK2... RS/LS OS MK KE + 2 SK2... RS/LS OS MK KE + 2 SK2... RS/LS OS MK KE + 2 SK2... RS/LS OS ZSR + MK250-1 MK KE + 3 SK2... RS/LS OS ZSR + MK x MK KE + 4 SK2... RS/LS OS ZSR + MK x MK KE + 4 SK2... RS/LS 10.6 FFH Pos. 3.1 Pos. 9.1 Pos. 9.1 Pos. 9.2 Pos GASK GASK M GASK M GASM M GASM M GASM M GASM MK M GASM MK M GASM MK M GASM MK M GASM MK M GASM MK MK M GASM MK MK M GASM MS.SO MS.SU MK MK M max. 100 kg max. 130 kg max. 3 m max mm FFB : max mm FFH 2 : Szczegóły dotyczące produkcji okien w 2 klasie odporności na włamanie (RC2) znajdują się w dokumentacji badań systemowych. Przedstawione w niniejszym katalogu przeglądy typów okuć w klasie 2 służą jedynie jako przykłady zastosowania. celu uzyskania więcej informacji należy skontaktować się z naszym doradcą technicznym. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

36 activpilot Concept Przegląd typów okuć 36 2 Okucie rozwierane do okien ze słupkiem ruchomym i stałą wysokością klamki Komplet podstawowy 2 ozstaw osi trzpienia do czoła zasuwnicy 7,5 mm Pos. Pos. 2 E1 4.1 K.SK FL.K K.SL.K.S S.FL.K K.FL.K EL.K ELK ESV SL.KS RT.DFE-TFE.S DLW ERW DL.K SBA.K FL.K kg 1 ESVW kg 1 SL.KB kg OPTION OPTION FH FFB + Pos Pos x M x M x MK M Pos. 3.1 Pos FFH KR711 * GASK * GASK GASK x ZV-FT + ZV-RT GASK x ZV-FT + ZV-RT GASK x ZV-FT + ZV-RT GASK x ZV-FT + ZV-RT GASK x ZV-FT + ZV-RT GASK x ZV-FT + ZV-RT GASK * 2 x ZV-FT + ZV-RT... max. max. 100 kg 130 kg max. 3 m 2 max mm FFB : max mm FFH 2 : * Patrz wymiary dopuszczalne Należy przestrzegać diagramów dopuszczalnych zakresów zastosowań! Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

37 activpilot Concept Przegląd typów okuć 37 2 Okucie do okien trapezowych ze stałą wysokością klamki Komplet podstawowy max mm FFB : max mm FFH 1 : max. 45 max. 80 kg max. 2,0 m L1 + Pos. 2 E E1.A AR7/OR-A SL.KS FL.K EL.K S.FL.K AL SBA.K SBK.K Pos Pos OS1.600 SK1.. RS/LS KE OS2.800 SK2.. RS/LS MK KE OS SK2.. RS/LS MK KE OS SK2.. RS/LS MK KE OS SK2.. RS/LS OS ZSR SK2.. RS/LS FFB OPTION OPTION Pos. DFE 10.4 RT.DFE-TFE 10.5 SBS.K Pos Pos H GAK.465 GK = GAK.465 GK = M GAK.465 GK = M GAK GK = M.K750-1 M GAK GK = MK M GAK GK = GAK GK = GAK GK = GAK GK = GAK GK = GAK GK = FFH Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

38 activpilot Concept Przegląd typów okuć 38 2 Okucie do okien trapezowych z regulowaną wysokością klamki Komplet podstawowy max mm FFB : max mm FFH 1 : max. 45 max. 80 kg max. 2,0 m Pos. 2 E E1.A AR7/OR-A SL.KS FL.K EL.K S.FL.K AL SBA.K SBK.K OPTION OPTION Pos. DFE 10.4 RT.DFE-TFE 10.5 SBS.K Pos Pos OS1.600 SK1.. RS/LS KE 11.3 L OS2.800 SK2.. RS/LS MK KE OS SK2.. RS/LS MK KE OS SK2.. RS/LS MK KE OS SK2.. RS/LS OS ZSR SK2.. RS/LS FFB H1 Pos Pos GAK GAM M GAM M GAM M.K750-1 M GAM MK M GAM FFH Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

39 activpilot Concept Przegląd typów okuć 39 2 Okucie do okien łukowych ze stałą wysokością klamki Komplet podstawowy FFB + Pos. 1 GRT.SWR.RB GRT.RB.KA E FL.K EL.K S.FL.K AL SBA.K SBK.K OPTION OPTION Pos. 9.1 Pos. 9.3 Pos KE MK KE MK KE + 1 Pos. DFE 10.4 RT.DFE-TFE 10.5 SBS.K FFH-R FFH Pos. 3.1 Pos Pos. 9.4 Pos. 9.1 Pos. 9.1 Pos GAK.465 GK = 114 VS RB-K + E GAK.710 GK = 210 VS RB-K + E GAK GK = VS RB GAK GK = VS RB MK GAK GK = VS RB MK GAK GK = VS RB MK GAK GK = VS RB MK GAK GK = VS RB MK GAK GK = VS RB MK GAK GK = VS RB MK MK GAK GK = VS RB MK MK max. 80 kg max. 2,0 m 2 max mm FFB : max mm FFH-R 1 : Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

40 activpilot Concept Przegląd typów okuć 40 2 Okucie do okien łukowych z regulowaną wysokością klamki Komplet podstawowy FFB + Pos. 1 GRT.SWR.RB GRT.RB.KA E FL.K EL.K S.FL.K AL SBA.K SBK.K OPTION OPTION Pos. 9.1 Pos. 9.3 Pos KE MK KE MK KE + 1 Pos. DFE 10.4 RT.DFE-TFE 10.5 SBS.K Pos. 3.1 Pos Pos. 9.4 Pos. 9.1 Pos. 9.1 Pos GAK.465+E3 GK = 114 VS RB-K + E GAM.800 VS RB-K + E GAM VS RB 3.1 FFH-R FFH GAM VS RB MK GAM VS RB MK GAM VS RB MK GAM VS RB MK GAM VS RB MK MK max. 80 kg max. 2,0 m 2 max mm : max mm 1 : FFB FFH-R Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

41 activpilot Concept Przegląd typów okuć 41 2 Okucie uchylno-rozwierane ze stałą wysokością klamki Komplet podstawowy z odwróconą kolejnością otwierania Pos. Pos. 2 E1 4.1 E E2 4.2 MSL.OS RS / LS FL.K ZSS.OS S.FL.K K.SK EL.K K.SL.KS SL.KS K.FL.K SBA.K K.EL.K SBS.K KBG.OS SBK.K.E FSA FL.K kg 1 ESVW kg 1 SL.KB kg + OPTION Pos Pos Pos Pos OS1.600.E + E3 * SK1.E...RS/LS OS1.600.E + E3 SK1.E...RS/LS OS2.800.E SK2.E... RS/LS OS E M SK2.E... RS/LS OS E M SK2.E... RS/LS OS E M SK2.E... RS/LS OS E + ZSRE MK M SK2.E... RS/LS Pos. 3.1 Pos Pos GAK.465 * GK = GAK.465 * GK = GAK.465 GK = GAK.710 GK = GAK GK = 260 M GAK GK = 375 M GAK GK = 550 M GAK GK = 550 M GAK GK = 550 MK M GAK GK = 1050 MK M GAK * GK = 1050 MK M max. max. 100 kg 130 kg max. 3 m 2 max mm FFB : max mm FFH 2 : ** 11.1 * Patrz wymiary dopuszczalne ** Alternatywnie, zamiast pozycji 11.3 i 11.4 zastosować można zaczep antywłamaniowy SBS.K.PAD... (oprócz SBS.K.PAB...!). Należy przestrzegać diagramów dopuszczalnych zakresów zastosowań! Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

42 activpilot Concept Przegląd typów okuć 42 2 Okucie uchylno-rozwierane z regulowaną wysokością klamki Komplet podstawowy z odwróconą kolejnością otwierania Pos. Pos. 2 E1 4.1 E E2 4.2 MSL.OS RS / LS FL.K ZSS.OS S.FL.K K.SK EL.K K.SL.KS SL.KS K.FL.K SBA.K K.EL.K SBS.K KBG.OS SBK.K.E FSA FL.K kg 1 ESVW kg 1 SL.KB kg + OPTION OPTION Pos Pos Pos Pos OS1.600.E + E3 * SK1.E...RS/LS OS1.600.E + E3 SK1.E...RS/LS OS2.800.E SK2.E... RS/LS OS E M SK2.E... RS/LS FFB OS E M SK2.E... RS/LS OS E M SK2.E... RS/LS OS E + ZSRE MK M SK2.E... RS/LS 11.1 Pos. 3.1 Pos Pos GAK.465 * G = GAM.800 * GAM GAM M FFH GAM M GAM MK M GAM * MK M max. max. 100 kg 130 kg max. 3 m 2 max mm FFB : max mm FFH 2 : ** 11.1 * Patrz wymiary dopuszczalne ** Alternatywnie, zamiast pozycji 11.3 i 11.4 zastosować można zaczep antywłamaniowy SBS.K.PAD... (oprócz SBS.K.PAB...!). Należy przestrzegać diagramów dopuszczalnych zakresów zastosowań! Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

43 activpilot Concept Przegląd typów okuć 43 2 Okucie rozwierane regulowan wysokoś i klamki GAM - komplet podstawowy Pos. 2 E FL.K S.FL.K EL.K SL.KS DLW ERW DL.K AWDR SBA.K OPTION OPTION Pos. K.SK K.SL.KS K.FL.K ELK ESV FL.K kg 1 ESVW kg 1 SL.KB kg Pos. 9.1 Pos. 9.2 Pos x M x M x MK x M FFB Pos. 3.1 Pos Pos. 9.3 Pos GAM FFH GAM GAM GAM GAM x ZV-FT 1x ZV-FT 2x ZV-FT 2x ZV-FT 1x ZV-RT 1x ZV-RT 2x ZV-RT 2x ZV-RT max. max. 100 kg 130 kg max. 3 m 2 max mm FFB : max mm FFH 2 : Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

44 activpilot Concept Przegląd typów okuć 44 2 Okucie rozwierane regulowan wysokoś i klamki GAVM - komplet podstawowy Pos. Pos FL.K S.FL.K EL.K SL.KS DL.K.ET FL.K kg 1 ESVW kg 1 SL.KB kg + OPTION OPTION K.SK K.SL.KS K.FL.K ELK ESV FFB FFH Pos. 3.1 Pos Pos GAVM GAVM GAVM GAVM x ZV-FT GAVM x ZV-FT GAVM x ZV-FT GAVM x ZV-FT GAVM x ZV-FT GAVM x ZV-FT GAVM x ZV-FT Pos x ZV-RT 1x ZV-RT 1x ZV-RT 1x ZV-RT 2x ZV-RT 2x ZV-RT 2x ZV-RT max. max. 100 kg 130 kg max. 3 m 2 max mm : max mm 2 : FFB FFH Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

45 activpilot Concept Przegląd typów okuć 45 2 Okucie uchylno-rozwierane ze stałą wysokością klamki Przystosowane do okien antywłamaniowych w klasie WK2 / RC2 / RC2 N FFB + FFH BASIC BASIC Pos. Pos. 3 E1 4.1 E E2 4.2 MSL.OS RS / LS FL.K ZSS.OS S.FL.K DFE EL.K RT.DFE-TFE SL.KS K.SK SBS.K K.SL.KS SBK.K OPTION K.FL.K AB.G.D 10.6 ELK ESV FL.K kg KBG.OS ESVW kg 1 SL.KB kg + OPTION Pos Pos. 9.1 Pos. 9.3 Pos Pos OS E3 KE SK1... RS/LS OS2.800 KE SK2... RS/LS OS2.800 MK KE SK2... RS/LS OS MK KE + 2 SK2... RS/LS OS MK KE + 2 SK2... RS/LS OS MK KE + 2 SK2... RS/LS OS MK KE + 2 SK2... RS/LS OS ZSR + MK250-1 MK KE + 3 SK2... RS/LS OS ZSR + MK x MK KE + 4 SK2... RS/LS OS ZSR + MK x MK KE + 4 SK2... RS/LS Pos. 3.1 Pos. 9.1 Pos. 9.2 Pos. 9.2 Pos GAK.465 GK = GAK.710 GK = GAK GK = 260 M GAK GK = 260 M GAK GK = 375 M GAK GK = 375 M GAK GK = 550 M GAK GK = 550 MK M GAK GK = 550 MK M GAK GK = 550 MK M GAK GK = 550 MK M GAK GK = 550 MK M GAK GK = 1050 MK M GAK GK = 1050 MK MK M GAK MK GK = 1050 MK MK M GAK MK GK = 1050 MK MK M GAK MK GK = 1050 MK MK M max. max. max mm 100 kg 130 kg max. : 2 : m FFB FFH 9.3 max mm Szczegóły dotyczące produkcji okien w 2 klasie odporności na włamanie (RC2) znajdują się w dokumentacji badań systemowych. Przedstawione w niniejszym katalogu przeglądy typów okuć w klasie 2 służą jedynie jako przykłady zastosowania. celu uzyskania więcej informacji należy skontaktować się z naszym doradcą technicznym. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

46 activpilot Concept Przegląd typów okuć 46 2 Okucie uchylno-rozwierane ze stałą wysokością klamki Przystosowane do okien antywłamaniowych w klasie WK2 / RC2 / RC2 N 2 z progiem drzwiowym * Pos. Pos. 1 E1 4.1 E E2 4.2 ZSS.OS E1.N.BS ELK.ESV 7 1 FL.K. 6.1 K.FL 7 1 S.FL.K 6.2 K.SK 7 1 EL.K K.SL. 7 1 SL.KS MSL.OS.RS/LS AB.G.D 10.6 DFE GRT.ALF...BS 10.8 RT.DFE-TFE...RS/LS SBK.K...BS.RC SKS.K AL.SBK...BS.RC FL.K (130 kg) 1 ESVW 6.3 (130 kg) 1 SL.KB 7.1 (130 kg) + OPTION mm - mm Pos OS KE/SR (Stulprest) SK2 RS/LS OS2.800 MK KE/SR SK2 RS/LS FFB OS MK KE/SR +1 SK2 RS/LS OS MK BS. +KE/SR SK2 RS/LS OS MK BS. +KE SK2 RS/LS OS MK BS.. +KE SK2 RS/LS OS MK BS.. +MK BS.. +KE/SR SK2 RS/LS OS MK MK BS.. +MK BS.. +KE/SR SK2 RS/LS OS ZSR+MK MK BS.. +MK BS.. +KE/SR SK2 RS/LS mm - mm Pos 3.1 GK GAK MK M GAK MK M GAK MK M GAK MK MK M GAK MK MK MK M GAK MK MK MK M GAK MK MK MK M max. 100 kg max. 130 kg max. 3 m 2 max mm : max mm 2 : 1 FFB FFH W oknach 1- i 2-skrzydłowych z roletami należy stosować w tym przypadku narożnik E11 Szczegóły dotyczące produkcji okien w 2 klasie odporności na włamanie (RC2) znajdują się w dokumentacji badań systemowych. Przedstawione w niniejszym katalogu przeglądy typów okuć w klasie 2 służą jedynie jako przykłady zastosowania. celu uzyskania więcej informacji należy skontaktować się z naszym doradcą technicznym. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

47 activpilot Concept Przegląd typów okuć 47 2 Okucie uchylno-rozwierane z regulowaną wysokością klamki Przystosowane do okien antywłamaniowych w klasie WK2 / RC2 / RC2 N 2 z progiem drzwiowym 4.1 * Pos. Pos. 1 E1 4.1 E E2 4.2 ZSS.OS E11.N.BS ELK.ESV 7 1 E11.N.10.BS K.FL FL.K. 6.1 K.SK 7 1 S.FL.K 6.2 K.SL EL.K MSL.OS.RS/LS SL.KS DFE AB.G.D 10.6 RT.DFE-TFE...RS/LS GRT.AL.F...BS SBK.K BS.RC SBS.K AL.SBK...BS.RC FL.K (130 kg) 1 ESVW 6.3 (130 kg) 1 SL.KB 7.1 (130 kg) + OPTION mm - mm Pos OS KE/SR (Stulprest) SK2 RS/LS OS2.800 MK KE/SR SK2 RS/LS 10.6 FFB OS MK KE/SR +1 SK2 RS/LS OS MK BS. +KE/SR SK2 RS/LS OS MK BS. +KE SK2 RS/LS OS MK BS.. +KE SK2 RS/LS OS MK BS.. +MK BS.. +KE/SR SK2 RS/LS OS MK MK BS.. +MK BS.. +KE/SR SK2 RS/LS OS ZSR+MK MK BS.. +MK BS.. +KE/SR SK2 RS/LS 11.3 mm - mm Pos GAM MK M GAM MK M GAM MK M GAM MK MK M GAM MK MK M GAM MK MK MK MK M max. 100 kg max. 130 kg max. 3 m 2 max mm : max mm 2 : 1 FFB FFH W oknach 1- i 2-skrzydłowych z roletami należy stosować w tym przypadku narożnik E11 Szczegóły dotyczące produkcji okien w 2 klasie odporności na włamanie (RC2) znajdują się w dokumentacji badań systemowych. Przedstawione w niniejszym katalogu przeglądy typów okuć w klasie 2 służą jedynie jako przykłady zastosowania. celu uzyskania więcej informacji należy skontaktować się z naszym doradcą technicznym. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

48 activpilot Concept Przegląd typów okuć 48 2 Okucie rozwierane do okien ze słupkiem ruchomym i stałą wysokością klamki Przystosowane do okien antywłamaniowych w klasie WK2 / RC2 / RC2 N z progiem drzwiowym * Pos. Pos E1 4.1 E1.SBS.O E2 4.2 E1.SBS.O.RC E1.N.BS ZSS.OS FL.K. 6.1 ELK.ESV 7 1 S.FL.K 6.2 K.SK 7 1 EL.K K.SL SL.KS K.FL AB.G.D 10.6 MSL.OS.RS/LS GRT.AL.F...BS 10.8 DFE SBK.K BS.RC 11.2 RT.DFE-TFE.S...RS/LS SBS.K AL.SBK...BS.RC FL.K (130 kg) 1 ESVW 6.3 (130 kg) 1 SL.KB 7.1 (130 kg) + OPTION mm - mm Pos OS KE/SR (Stulprest) SK2 RS/LS OS2.800 MK KE/SR SK2 RS/LS 11.3 FFB OS MK KE/SR +1 SK2 RS/LS OS MK BS. +KE/SR SK2 RS/LS OS MK BS. +KE SK2 RS/LS OS MK BS.. +KE SK2 RS/LS OS MK BS.. +MK BS.. +KE/SR SK2 RS/LS OS MK MK BS.. +MK BS.. +KE/SR SK2 RS/LS OS ZSR+MK MK BS.. +MK BS.. +KE/SR SK2 RS/LS 10.6 DK 3.1 mm - mm Pos GASK MK M GASK MK M GASK MK M GASK MK MK M GASK MS.SO MK MK M GASK MS.SO MK MK M GASK MS.SO MK MK M max. 100 kg max. 130 kg max. 3 m 2 max mm : max mm 2 : 1 FFB FFH * W oknach z roletami należy zastosować w tym przypadku narożnik E1.SBS.O... Szczegóły dotyczące produkcji okien w 2 klasie odporności na włamanie (RC2) znajdują się w dokumentacji badań systemowych. Przedstawione w niniejszym katalogu przeglądy typów okuć w klasie 2 służą jedynie jako przykłady zastosowania. W celu uzyskania więcej informacji należy skontaktować się z naszym doradcą technicznym. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

49 activpilot Concept Przegląd typów okuć 49 Okucie rozwierane do okien ze słupkiem ruchomym i regulowaną wysokością klamki 2 Przystosowane do okien antywłamaniowych w klasie WK2 / RC2 / RC2 N z progiem drzwiowym * Pos. Pos. 1 E1 4.1 E1.SBS.O E2 4.2 E1.SBS.O.RC E1.N.BS ZSS.OS E1.N.SBS.U.BS 4.7 ELK.ESV FL.K. 6.1 K.SK 7 1 S.FL.K 6.2 K.SL EL.K K.FL SL.KS MSL.OS.RS/LS AB.G.D 10.6 DFE GRT.ALF...BS 10.8 RT.DFE-TFE.S...RS/LS SBK.K...BS.RC SBS.K AL.SBK...BS.RC FL.K (130 kg) 1 ESVW 6.3 (130 kg) 1 SL.KB 7.1 (130 kg) + OPTION 3.1 mm - mm Pos OS KE/SR (Stulprest) SK2 RS/LS OS2.800 MK KE/SR SK2 RS/LS 11.3 FFB OS MK KE/SR +1 SK2 RS/LS OS MK BS. +KE/SR SK2 RS/LS OS MK BS. +KE SK2 RS/LS OS MK BS.. +KE SK2 RS/LS OS MK BS.. +MK BS.. +KE/SR SK2 RS/LS OS MK MK BS.. +MK BS.. +KE/SR SK2 RS/LS OS ZSR+MK MK BS.. +MK BS.. +KE/SR SK2 RS/LS mm - mm Pos GASM MK M GASM MK M GASM MK M GASM MK MK M GASM MK MK M GASM MS.SU MS.SO MK MK M max. 100 kg max. 130 kg max. 3 m 2 max mm : max mm 2 : 1 FFB FFH * W oknach z roletami należy zastosować w tym przypadku narożnik E1.SBS.O... Szczegóły dotyczące produkcji okien w 2 klasie odporności na włamanie (RC2) znajdują się w dokumentacji badań systemowych. Przedstawione w niniejszym katalogu przeglądy typów okuć w klasie 2 służą jedynie jako przykłady zastosowania. W celu uzyskania więcej informacji należy skontaktować się z naszym doradcą technicznym. Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)

50 activpilot Concept Przegląd typów okuć 50 2 Szybka orientacja w katalogu Zastosowany w Przeglądzie typów okuć system numerowania umożliwia szybkie odnalezienie odpowiedniego elementu na rysunku. Podany w zestawieniu numer okucia odsyła ponadto do karty katalogowej, która zawiera szczegółową charakterystykę danego elementu E2 activpilot Concept Beschlagübersichten Print-no / 01/2018 D-A-CH 2 Geeignet für einbruchhemmende Fenster WK1 / RC1N Schema A, mit Flügellager FL.HT.E1/FL.W.E Pos. Pos E E2 4.2 E3 4.3 DFE-TFE AB.G.D SBK.H RT.DFE-TFE 10.5 ZSS.OS SBS.H 11.3 KBG.OS FL.HT.E EL.HT FL.W.E EL.HW SL.HT SL.HW 7.1 mm mm Pos. 5.3 Pos. 4.3 Pos. 9.1 Pos. 9.3 Pos OS E3 KE OS2.800 KE 9.2 activpilot Concept Eckumlenkungen Print-no / 01/2018 D-A-CH OS2.800 MK KE 3.1 FFB OS MK K E OS MK K E OS MK K E OS MK K E + 2 K E OS MK K E OS ZSR 2x MK AL 11.1 mm mm Pos. 7.2 mm mm Pos SH1.T... RS/LS SK1... RS/LS SH2.T... RS/LS SK2... RS/LS + mm mm Pos. 3.1 Pos. 9.1 Pos. 9.2 Pos GAK.710* GK= GAK GK= 260 M Eckumlenkung E2 E GAK GK= 375 M GAK GK= 550 M Wird bandseitig mit der OS2 kombiniert GAK GK= 550 M GAK GK= 550 MK M GAK GK= 1050 MK M Automatische und manuelle Montage möglich E2.N GAK GK= 1050 MK M GAK GK= 1050 MK M MK.250-1* - Leichtgängig durch nichtrostende Federstahlbänder, in C-Schiene geführt 4.1 max. 130 kg max mm : FFB 9.1 max mm / 2500 mm FFH 2 : Eckumlenkung E2.N - Ausführung ung wie E2, jedoch mit Stützkörper zur Fixierung in der Flügelbeschlagnut Bei abweichenden Falzgeometrien können sich Änderungen bei der bandseitigen Beschlagzusammenstellung ergeben. * Siehe Übersicht Kleinstmaße/Größtmaße Bitte die Anwendungsdiagramme beachten! Aug. Winkhaus GmbH & Co. KG August-Winkhaus-Str. 31 D Telgte T F Artikelbezeichnung Artikel-Nr. VPA1 VPA2 Stück/Typ Stück/Typ E KK 2400 EK E2.N KK 2400 EK Aug. Winkhaus GmbH & Co. KG August-Winkhaus-Str. 31 D Telgte T F (04.010) Winkhaus Polska ul. Przemysłowa Rydzyna T. +48 (0) F. +48 (0)
