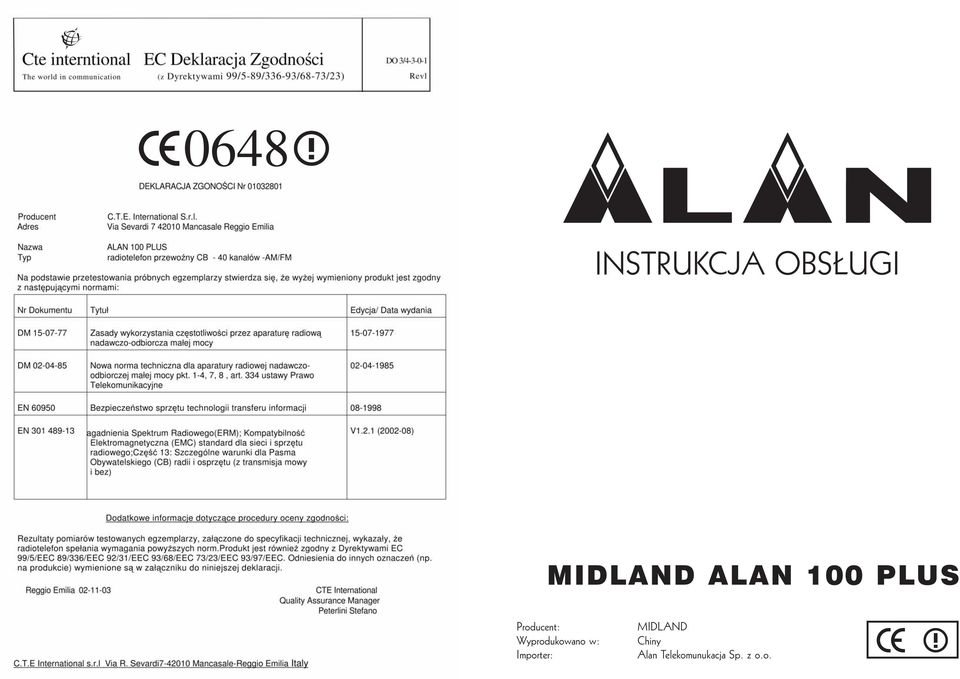

1 0648 INSTRUKCJA OBS UGI MIDLAND ALAN 100 PLUS Producent: Wyprodukowano w: Importer: MIDLAND Chiny Alan Telekomunukacja Sp. z o.o.

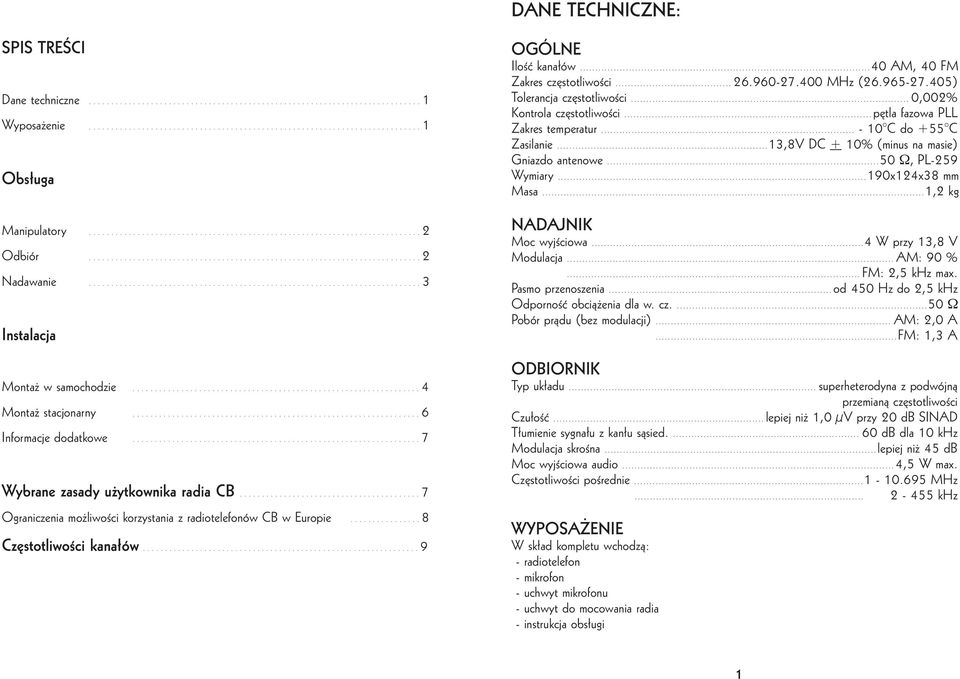

2 DANE TECHNICZNE: SPIS TREÂCI Dane techniczne...1 Wyposa enie...1 Obs uga Manipulatory...2 Odbiór...2 Nadawanie...3 Instalacja Monta w samochodzie...4 Monta stacjonarny...6 Informacje dodatkowe...7 Wybrane zasady u ytkownika radia CB....7 Ograniczenia mo liwoêci korzystania z radiotelefonów CB w Europie...8 Cz stotliwoêci kana ów...9 OGÓLNE IloÊç kana ów...40 AM, 40 FM Zakres cz stotliwoêci MHz ( ) Tolerancja cz stotliwoêci... 0,002% Kontrola cz stotliwoêci...p tla fazowa PLL Zakres temperatur C do +55 C Zasilanie...13,8V DC + 10% (minus na masie) Gniazdo antenowe...50 Ω, PL-259 Wymiary...190x124x38 mm Masa...1,2 kg NADAJNIK Moc wyjêciowa...4 W przy 13,8 V Modulacja...AM: 90 %...FM: 2,5 khz max. Pasmo przenoszenia...od 450 Hz do 2,5 khz OdpornoÊç obcià enia dla w. cz Ω Pobór pràdu (bez modulacji)... AM: 2,0 A...FM: 1,3 A ODBIORNIK Typ uk adu... superheterodyna z podwójnà przemianà cz stotliwoêci Czu oêç...lepiej ni 1,0 μv przy 20 db SINAD T umienie sygna u z kan u sàsied db dla 10 khz Modulacja skroêna...lepiej ni 45 db Moc wyjêciowa audio...4,5 W max. Cz stotliwoêci poêrednie MHz khz WYPOSA ENIE W sk ad kompletu wchodzà: - radiotelefon - mikrofon - uchwyt mikrofonu - uchwyt do mocowania radia - instrukcja obs ugi 1

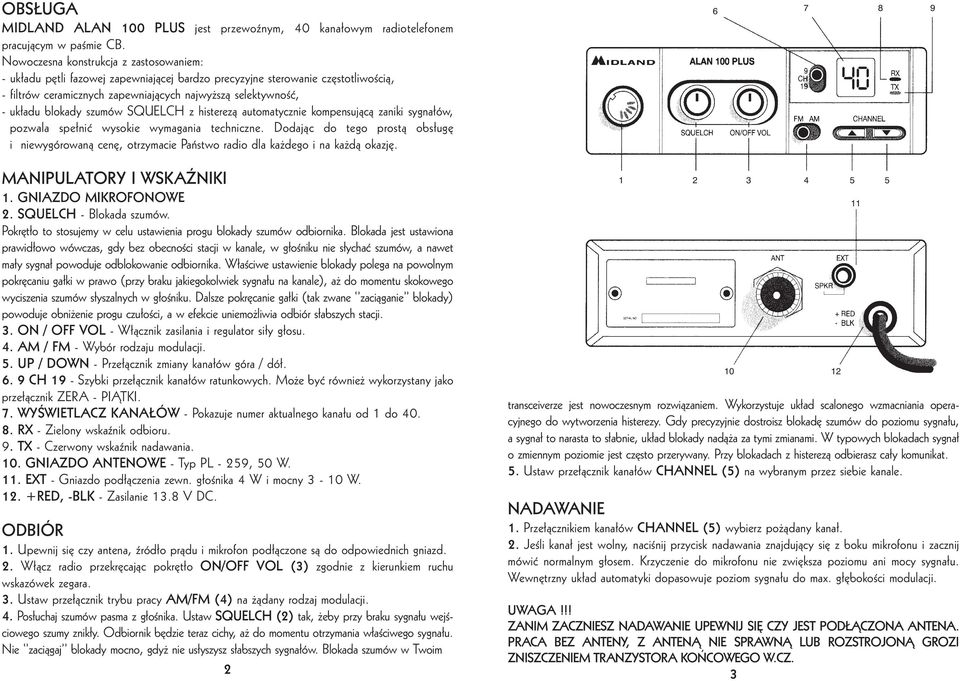

3 OBS UGA MIDLAND ALAN 100 PLUS jest przewoênym, 40 kana owym radiotelefonem pracujàcym w paêmie CB. Nowoczesna konstrukcja z zastosowaniem: - uk adu p tli fazowej zapewniajàcej bardzo precyzyjne sterowanie cz stotliwoêcià, - filtrów ceramicznych zapewniajàcych najwy szà selektywnoêç, - uk adu blokady szumów SQUELCH z histerezà automatycznie kompensujàcà zaniki sygna ów, pozwala spe niç wysokie wymagania techniczne. Dodajàc do tego prostà obs ug i niewygórowanà cen, otrzymacie Paƒstwo radio dla ka dego i na ka dà okazj MANIPULATORY I WSKAèNIKI 1. GNIAZDO MIKROFONOWE 2. SQUELCH - Blokada szumów. Pokr t o to stosujemy w celu ustawienia progu blokady szumów odbiornika. Blokada jest ustawiona prawid owo wówczas, gdy bez obecnoêci stacji w kanale, w g oêniku nie s ychaç szumów, a nawet ma y sygna powoduje odblokowanie odbiornika. W aêciwe ustawienie blokady polega na powolnym pokr caniu ga ki w prawo (przy braku jakiegokolwiek sygna u na kanale), a do momentu skokowego wyciszenia szumów s yszalnych w g oêniku. Dalsze pokr canie ga ki (tak zwane zaciàganie blokady) powoduje obni enie progu czu oêci, a w efekcie uniemo liwia odbiór s abszych stacji. 3. ON / OFF VOL - W àcznik zasilania i regulator si y g osu. 4. AM / FM - Wybór rodzaju modulacji. 5. UP / DOWN - Prze àcznik zmiany kana ów góra / dó CH 19 - Szybki prze àcznik kana ów ratunkowych. Mo e byç równie wykorzystany jako prze àcznik ZERA - PIÑTKI. 7. WYÂWIETLACZ KANA ÓW - Pokazuje numer aktualnego kana u od 1 do RX - Zielony wskaênik odbioru. 9. TX - Czerwony wskaênik nadawania. 10. GNIAZDO ANTENOWE - Typ PL - 259, 50 W. 11. EXT - Gniazdo pod àczenia zewn. g oênika 4 W i mocny 3-10 W RED, -BLK - Zasilanie 13.8 V DC. ODBIÓR 1. Upewnij si czy antena, êród o pràdu i mikrofon pod àczone sà do odpowiednich gniazd. 2. W àcz radio przekr cajàc pokr t o ON/OFF VOL (3) zgodnie z kierunkiem ruchu wskazówek zegara. 3. Ustaw prze àcznik trybu pracy AM/FM (4) na àdany rodzaj modulacji. 4. Pos uchaj szumów pasma z g oênika. Ustaw SQUELCH (2) tak, eby przy braku sygna u wejêciowego szumy znik y. Odbiornik b dzie teraz cichy, a do momentu otrzymania w aêciwego sygna u. Nie zaciàgaj blokady mocno, gdy nie us yszysz s abszych sygna ów. Blokada szumów w Twoim transceiverze jest nowoczesnym rozwiàzaniem. Wykorzystuje uk ad scalonego wzmacniania operacyjnego do wytworzenia histerezy. Gdy precyzyjnie dostroisz blokad szumów do poziomu sygna u, a sygna to narasta to s abnie, uk ad blokady nadà a za tymi zmianami. W typowych blokadach sygna o zmiennym poziomie jest cz sto przerywany. Przy blokadach z histerezà odbierasz ca y komunikat. 5. Ustaw prze àcznik kana ów CHANNEL (5) na wybranym przez siebie kanale. NADAWANIE 1. Prze àcznikiem kana ów CHANNEL (5) wybierz po àdany kana. 2. JeÊli kana jest wolny, naciênij przycisk nadawania znajdujàcy si z boku mikrofonu i zacznij mówiç normalnym g osem. Krzyczenie do mikrofonu nie zwi ksza poziomu ani mocy sygna u. Wewn trzny uk ad automatyki dopasowuje poziom sygna u do max. g bokoêci modulacji. UWAGA!!! ZANIM ZACZNIESZ NADAWANIE UPEWNIJ SI CZY JEST POD ÑCZONA ANTENA. PRACA BEZ ANTENY, Z ANTENÑ NIE SPRAWNÑ LUB ROZSTROJONÑ GROZI ZNISZCZENIEM TRANZYSTORA KO COWEGO W.CZ

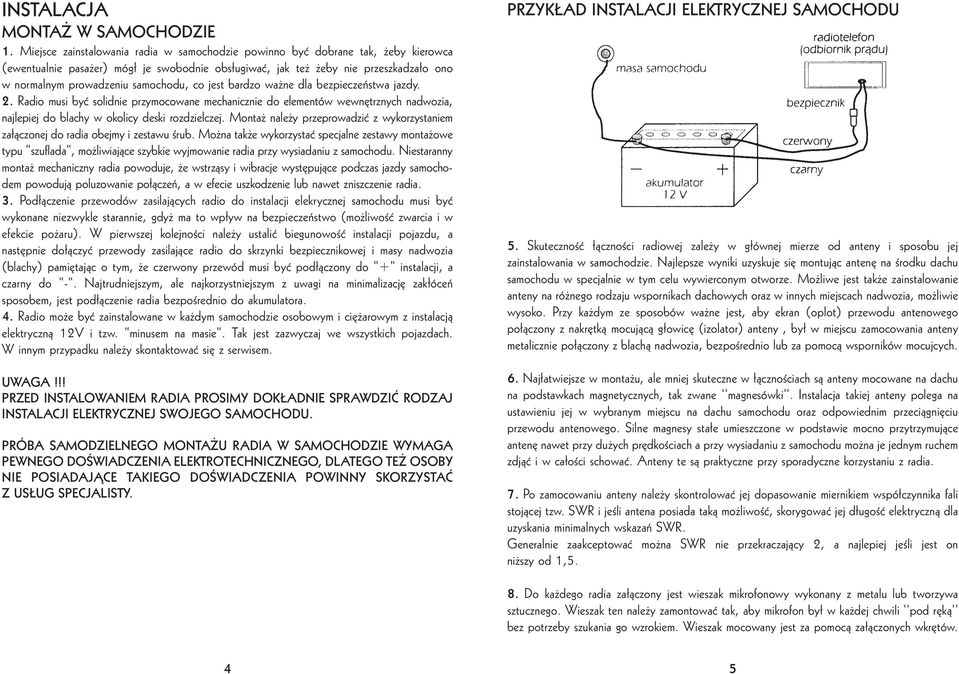

4 INSTALACJA MONTA W SAMOCHODZIE 1. Miejsce zainstalowania radia w samochodzie powinno byç dobrane tak, eby kierowca (ewentualnie pasa er) móg je swobodnie obs ugiwaç, jak te eby nie przeszkadza o ono w normalnym prowadzeniu samochodu, co jest bardzo wa ne dla bezpieczeƒstwa jazdy. 2. Radio musi byç solidnie przymocowane mechanicznie do elementów wewn trznych nadwozia, najlepiej do blachy w okolicy deski rozdzielczej. Monta nale y przeprowadziç z wykorzystaniem za àczonej do radia obejmy i zestawu Êrub. Mo na tak e wykorzystaç specjalne zestawy monta owe typu szuflada, mo liwiajàce szybkie wyjmowanie radia przy wysiadaniu z samochodu. Niestaranny monta mechaniczny radia powoduje, e wstrzàsy i wibracje wyst pujàce podczas jazdy samochodem powodujà poluzowanie po àczeƒ, a w efecie uszkodzenie lub nawet zniszczenie radia. 3. Pod àczenie przewodów zasilajàcych radio do instalacji elekrycznej samochodu musi byç wykonane niezwykle starannie, gdy ma to wp yw na bezpieczeƒstwo (mo liwoêç zwarcia i w efekcie po aru). W pierwszej kolejnoêci nale y ustaliç biegunowoêç instalacji pojazdu, a nast pnie do àczyç przewody zasilajàce radio do skrzynki bezpiecznikowej i masy nadwozia (blachy) pami tajàc o tym, e czerwony przewód musi byç pod àczony do + instalacji, a czarny do -. Najtrudniejszym, ale najkorzystniejszym z uwagi na minimalizacj zak óceƒ sposobem, jest pod àczenie radia bezpoêrednio do akumulatora. 4. Radio mo e byç zainstalowane w ka dym samochodzie osobowym i ci arowym z instalacjà elektrycznà 12V i tzw. minusem na masie. Tak jest zazwyczaj we wszystkich pojazdach. W innym przypadku nale y skontaktowaç si z serwisem. UWAGA!!! PRZED INSTALOWANIEM RADIA PROSIMY DOK ADNIE SPRAWDZIå RODZAJ INSTALACJI ELEKTRYCZNEJ SWOJEGO SAMOCHODU. PRÓBA SAMODZIELNEGO MONTA U RADIA W SAMOCHODZIE WYMAGA PEWNEGO DOÂWIADCZENIA ELEKTROTECHNICZNEGO, DLATEGO TE OSOBY NIE POSIADAJÑCE TAKIEGO DOÂWIADCZENIA POWINNY SKORZYSTAå Z US UG SPECJALISTY. PRZYK AD INSTALACJI ELEKTRYCZNEJ SAMOCHODU 5. SkutecznoÊç àcznoêci radiowej zale y w g ównej mierze od anteny i sposobu jej zainstalowania w samochodzie. Najlepsze wyniki uzyskuje si montujàc anten na Êrodku dachu samochodu w specjalnie w tym celu wywierconym otworze. Mo liwe jest tak e zainstalowanie anteny na ró nego rodzaju wspornikach dachowych oraz w innych miejscach nadwozia, mo liwie wysoko. Przy ka dym ze sposobów wa ne jest, aby ekran (oplot) przewodu antenowego po àczony z nakr tkà mocujàcà g owic (izolator) anteny, by w miejscu zamocowania anteny metalicznie po àczony z blachà nadwozia, bezpoêrednio lub za pomocà wsporników mocujcych. 6. Naj atwiejsze w monta u, ale mniej skuteczne w àcznoêciach sà anteny mocowane na dachu na podstawkach magnetycznych, tak zwane magnesówki. Instalacja takiej anteny polega na ustawieniu jej w wybranym miejscu na dachu samochodu oraz odpowiednim przeciàgni ciu przewodu antenowego. Silne magnesy sta e umieszczone w podstawie mocno przytrzymujàce anten nawet przy du ych pr dkoêciach a przy wysiadaniu z samochodu mo na je jednym ruchem zdjàç i w ca oêci schowaç. Anteny te sà praktyczne przy sporadyczne korzystaniu z radia. 7. Po zamocowaniu anteny nale y skontrolowaç jej dopasowanie miernikiem wspó czynnika fali stojàcej tzw. SWR i jeêli antena posiada takà mo liwoêç, skorygowaç jej d ugoêç elektrycznà dla uzyskania minimalnych wskazaƒ SWR. Generalnie zaakceptowaç mo na SWR nie przekraczajàcy 2, a najlepiej jeêli jest on ni szy od 1,5. 8. Do ka dego radia za àczony jest wieszak mikrofonowy wykonany z metalu lub tworzywa sztucznego. Wieszak ten nale y zamontowaç tak, aby mikrofon by w ka dej chwili pod r kà bez potrzeby szukania go wzrokiem. Wieszak mocowany jest za pomocà za àczonych wkr tów. 4 5

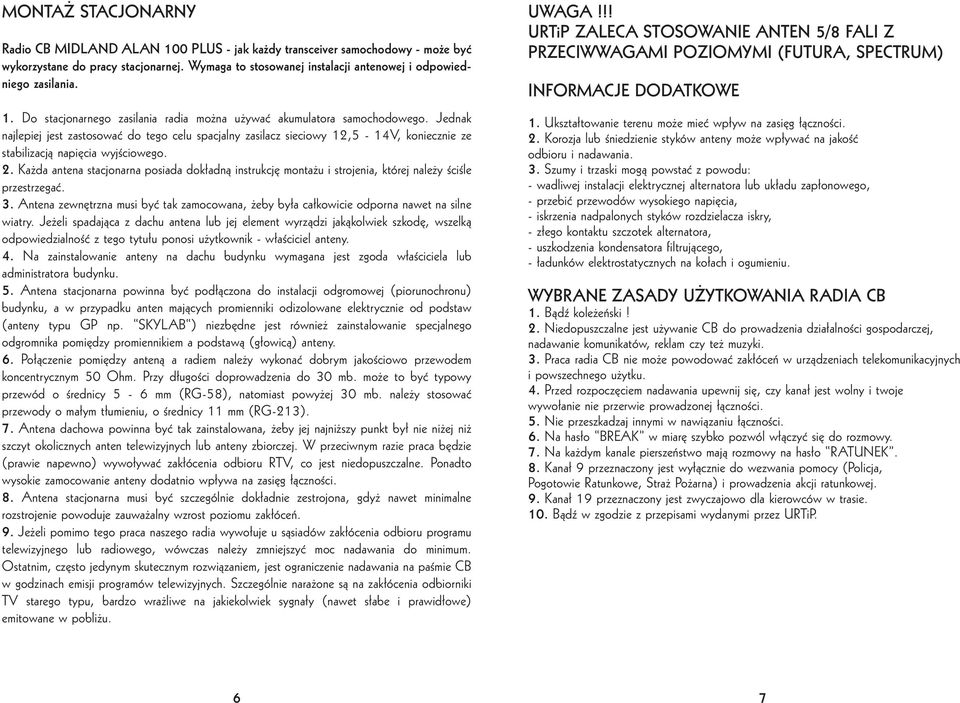

5 MONTA STACJONARNY Radio CB MIDLAND ALAN 100 PLUS - jak ka dy transceiver samochodowy - mo e byç wykorzystane do pracy stacjonarnej. Wymaga to stosowanej instalacji antenowej i odpowiedniego zasilania. 1. Do stacjonarnego zasilania radia mo na u ywaç akumulatora samochodowego. Jednak najlepiej jest zastosowaç do tego celu spacjalny zasilacz sieciowy 12,5-14V, koniecznie ze stabilizacjà napi cia wyjêciowego. 2. Ka da antena stacjonarna posiada dok adnà instrukcj monta u i strojenia, której nale y ÊciÊle przestrzegaç. 3. Antena zewn trzna musi byç tak zamocowana, eby by a ca kowicie odporna nawet na silne wiatry. Je eli spadajàca z dachu antena lub jej element wyrzàdzi jakàkolwiek szkod, wszelkà odpowiedzialnoêç z tego tytu u ponosi u ytkownik - w aêciciel anteny. 4. Na zainstalowanie anteny na dachu budynku wymagana jest zgoda w aêciciela lub administratora budynku. 5. Antena stacjonarna powinna byç pod àczona do instalacji odgromowej (piorunochronu) budynku, a w przypadku anten majàcych promienniki odizolowane elektrycznie od podstaw (anteny typu GP np. SKYLAB ) niezb dne jest równie zainstalowanie specjalnego odgromnika pomi dzy promiennikiem a podstawà (g owicà) anteny. 6. Po àczenie pomi dzy antenà a radiem nale y wykonaç dobrym jakoêciowo przewodem koncentrycznym 50 Ohm. Przy d ugoêci doprowadzenia do 30 mb. mo e to byç typowy przewód o Êrednicy 5-6 mm (RG-58), natomiast powy ej 30 mb. nale y stosowaç przewody o ma ym t umieniu, o Êrednicy 11 mm (RG-213). 7. Antena dachowa powinna byç tak zainstalowana, eby jej najni szy punkt by nie ni ej ni szczyt okolicznych anten telewizyjnych lub anteny zbiorczej. W przeciwnym razie praca b dzie (prawie napewno) wywo ywaç zak ócenia odbioru RTV, co jest niedopuszczalne. Ponadto wysokie zamocowanie anteny dodatnio wp ywa na zasi g àcznoêci. 8. Antena stacjonarna musi byç szczególnie dok adnie zestrojona, gdy nawet minimalne rozstrojenie powoduje zauwa alny wzrost poziomu zak óceƒ. 9. Je eli pomimo tego praca naszego radia wywo uje u sàsiadów zak ócenia odbioru programu telewizyjnego lub radiowego, wówczas nale y zmniejszyç moc nadawania do minimum. Ostatnim, cz sto jedynym skutecznym rozwiàzaniem, jest ograniczenie nadawania na paêmie CB w godzinach emisji programów telewizyjnych. Szczególnie nara one sà na zak ócenia odbiorniki TV starego typu, bardzo wra liwe na jakiekolwiek sygna y (nawet s abe i prawid owe) emitowane w pobli u. UWAGA!!! URTiP ZALECA STOSOWANIE ANTEN 5/8 FALI Z PRZECIWWAGAMI POZIOMYMI (FUTURA, SPECTRUM) INFORMACJE DODATKOWE 1. Ukszta towanie terenu mo e mieç wp yw na zasi g àcznoêci. 2. Korozja lub Êniedzienie styków anteny mo e wp ywaç na jakoêç odbioru i nadawania. 3. Szumy i trzaski mogà powstaç z powodu: - wadliwej instalacji elektrycznej alternatora lub uk adu zap onowego, - przebiç przewodów wysokiego napi cia, - iskrzenia nadpalonych styków rozdzielacza iskry, - z ego kontaktu szczotek alternatora, - uszkodzenia kondensatora filtrujàcego, - adunków elektrostatycznych na ko ach i ogumieniu. WYBRANE ZASADY U YTKOWANIA RADIA CB 1. Bàdê kole eƒski! 2. Niedopuszczalne jest u ywanie CB do prowadzenia dzia alnoêci gospodarczej, nadawanie komunikatów, reklam czy te muzyki. 3. Praca radia CB nie mo e powodowaç zak óceƒ w urzàdzeniach telekomunikacyjnych i powszechnego u ytku. 4. Przed rozpocz ciem nadawania upewnij si, czy kana jest wolny i twoje wywo anie nie przerwie prowadzonej àcznoêci. 5. Nie przeszkadzaj innymi w nawiàzaniu àcznoêci. 6. Na has o BREAK w miar szybko pozwól w àczyç si do rozmowy. 7. Na ka dym kanale pierszeƒstwo majà rozmowy na has o RATUNEK. 8. Kana 9 przeznaczony jest wy àcznie do wezwania pomocy (Policja, Pogotowie Ratunkowe, Stra Po arna) i prowadzenia akcji ratunkowej. 9. Kana 19 przeznaczony jest zwyczajowo dla kierowców w trasie. 10. Bàdê w zgodzie z przepisami wydanymi przez URTiP. 6 7

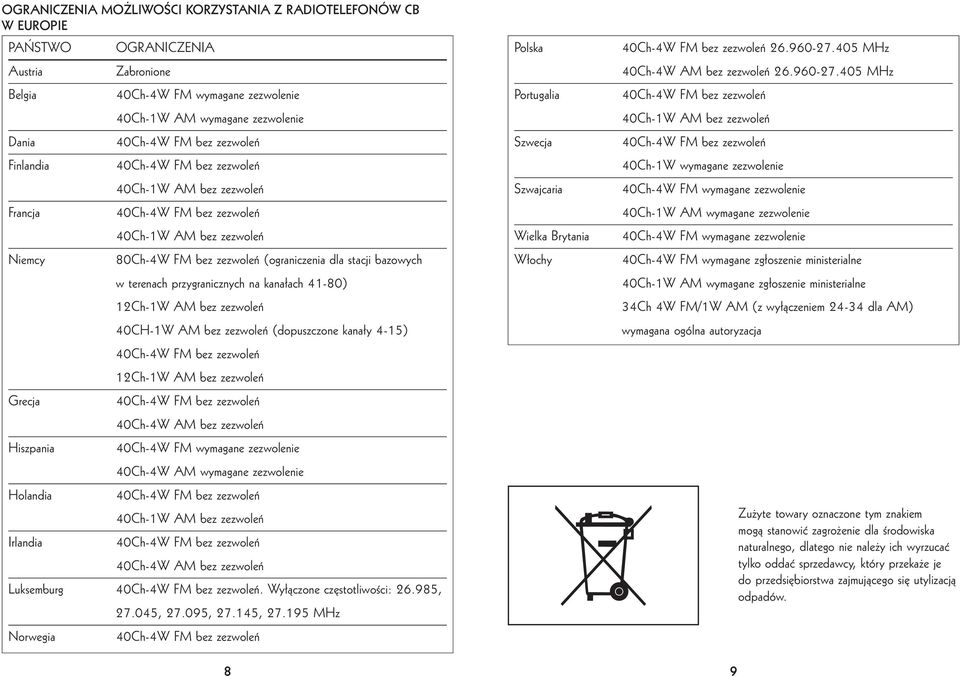

6 OGRANICZENIA MO LIWOÂCI KORZYSTANIA Z RADIOTELEFONÓW CB W EUROPIE PA STWO OGRANICZENIA Austria Zabronione Belgia 40Ch-4W FM wymagane zezwolenie 40Ch-1W AM wymagane zezwolenie Dania 40Ch-4W FM bez zezwoleƒ Finlandia 40Ch-4W FM bez zezwoleƒ Francja 40Ch-4W FM bez zezwoleƒ Niemcy 80Ch-4W FM bez zezwoleƒ (ograniczenia dla stacji bazowych w terenach przygranicznych na kana ach 41-80) 12Ch-1W AM bez zezwoleƒ 40CH-1W AM bez zezwoleƒ (dopuszczone kana y 4-15) 40Ch-4W FM bez zezwoleƒ 12Ch-1W AM bez zezwoleƒ Grecja 40Ch-4W FM bez zezwoleƒ 40Ch-4W AM bez zezwoleƒ Hiszpania 40Ch-4W FM wymagane zezwolenie 40Ch-4W AM wymagane zezwolenie Holandia 40Ch-4W FM bez zezwoleƒ Irlandia 40Ch-4W FM bez zezwoleƒ 40Ch-4W AM bez zezwoleƒ Luksemburg 40Ch-4W FM bez zezwoleƒ. Wy àczone cz stotliwoêci: , , , , MHz Norwegia 40Ch-4W FM bez zezwoleƒ 8 Polska Portugalia Szwecja Szwajcaria Wielka Brytania W ochy 40Ch-4W FM bez zezwoleƒ MHz 40Ch-4W AM bez zezwoleƒ MHz 40Ch-4W FM bez zezwoleƒ 40Ch-4W FM bez zezwoleƒ 40Ch-1W wymagane zezwolenie 40Ch-4W FM wymagane zezwolenie 40Ch-1W AM wymagane zezwolenie 40Ch-4W FM wymagane zezwolenie 40Ch-4W FM wymagane zg oszenie ministerialne 40Ch-1W AM wymagane zg oszenie ministerialne 34Ch 4W FM/1W AM (z wy àczeniem dla AM) wymagana ogólna autoryzacja 9 Zu yte towary oznaczone tym znakiem mogà stanowiç zagro enie dla Êrodowiska naturalnego, dlatego nie nale y ich wyrzucaç tylko oddaç sprzedawcy, który przeka e je do przedsi biorstwa zajmujàcego si utylizacjà odpadów.
