1 Seria sterowników XGB Panele operatorskie XGT z mi

Modbus, Ramka użytkownika) Rozbudowana analiza komunikacji:

2 Bogate możliwości komunikacyjne Wbudowane 2 kanały komunikacyjne + loadre + mini USB Obsługa różnych protokółów (Dedykowany LS, Modbus, Ramka użytkownika) Rozbudowana analiza komunikacji: Monitorowanie sieci, Monitorowanie ramek Proste podłączenie z HMI: Serial lub 2

3 XGB Wbudowany loader, port RS-232-1, RS Modułu komunikacyjne dodatkowe: Fast, RS-232C, RS-422/485 Max 5 kanałow komunikacyjnych XGB Kanały komunikacyjne Loader RS-232C (wbudowany) RS-485 (wbudowany) Loader RS-232C or RS-422/485 Fast RS-485 (wbudowany) RS-232C(wbudowany) Fast RS-422/485 3

4 XBM Moduł główny 16/32punkty Zasilanie DC24V Szybkość przetwarzania - 160ns/krok Obsługa do 256punktów I/O Operacje zmiennoprzecinkowe Max. 7 modułów rozszerzeń (2 komunikacyjne)) Max. 5 kanałow komunikacyjnych (RS 232C/485, ) Wydajne, wbudowane funkcje (Comm./HSC/PID) Funkcje XBC / XEC XBC: Drabinka XEC: Język programowania IEC Moduł główny 32/64punkty I/O Zasilanie : XBC/XEC: AC100 ~ 240VAC XBC (/DC): DC24V Szybkość przetwarzania 83ns/krok Obsługa do 384punktów I/O Operacje zmiennoprzecinkowe Max 10 modułów rozszerzeń (2 komunikacyjne) Max 5 kanałow komunikacyjnych (RS 232C/485, ) Wydajne, wbudowane funkcje (Comm./HSC/PID) RTC (Zegar Czasu Rzeczywistego) 4

5 XBC Typ Ekonomiczny Szybkość przetwarzania 240 ns/krok Max. 2 moduły opcjonalne, Max. 38 punkty I/O Max. 2 kanały komunikacyjne UWAGA Jednocześnie można wykorzystać tylko jeden kanał komunikacyjny RS232 lub RS485 XBC Typ Standard Szybkość przetwarzania 94ns/krok Max. 7 modułow rozszerzeń, Max. 2 modułu opcjonalne, Max. 284 punktów I/O Max. 5 kanałów komunikacyjnych 5

6 XGB typ kompaktowy (XBC-H, XBC-E i XBC-S) 1 kabał RS232 i 1 kabał RS485 wbudowana RS-232/485 komunikacja Wejścia cyfrowe Gniazdo rozszerzeń Przełącznik trybów Programming Connector (Serial, USB) zasilanie Status LED Wyjścia cyfrowe XGB typ modułowy (XBM) 1 kabał RS232 i 1 kabał RS485 Gniazdo Loadera (Serial) Wejścia cyfowe Status LED Przełącznik trybów Wyjścia cyfrowe Gniazdo rozszerzeń Zasilanie Porty komunikacyjne 6

7 XGB typ kompaktowy (XBC) górna listwa zaciskowa (lewa strona) RS485 RS232 XGB typ modułowy (XBM) RS232 RS485 7

8 XBL-C21A XBL-C41A XBL-EMTA XBL-CMEA XBL-CSEA RS232 RS422/485 CANOpen Master CANOpen Slave lub + Moduł główny Moduł główny Moduły rozszerzeń Moduły komunikacyjne (max. 2) 8

9 XBL-EIMT XBL-EIMF XBL-EIPT XBL-EIMF LS Protokół RAPIEnet Światłowód 2 kanały max 2km EtherNet /IP Światłowód 1 kanał skrętka i 2 kanały światłowód 9

10 W oprogramowaniu XG5000 wybieramy zakładkę Tools i Network Manager 10

11 11

12 12

13 Wybór rodzaju komunikacji Opis: 1. Use P2P komunikacja np. Modbus jako Master 2. XGT server komunikacja z urządzeniami LS jako Slave 3. Modbus ASCII server komunikacja Modbus ASCII jako Slave 4. Modbus RTU server komunikacja Modbus RTU jako Slave 13

14 14

15 przemiennika serii ig5a Par. I59 Wyświetlana nazwa Wybór protokołu komunikacji Nast.f abr I60 Numer I61 Prędkość transmisji I62 Wybór działania po zaniku sygnału zadawania prędkości 00-2 Zakres nastaw 0 - Modbus 1 - LG BUS Opis Funkcje Numer w sieci komunikacyjnej [bps] [bps] [bps] [bps] [bps] 0 - Kontynuacja pracy po utracie sygnału 1 - Wolny wybieg 2 - Zatrzymanie po charakterystyce I63 Czas oczekiwania po utracie sygnału zadawania prędkości [s] Czas oczekiwania przy zaniku zadawania częstotliwości I64 Nastawa czasu komunikacji [ms] Czas ramki komunikacji I65 Ustawienie parzystości Parzystość: brak, Bit Stop:1 1 - Parzystość: brak, Bit Stop:2 2 - Parzystość: parzysty, Bit Stop:1 3 - Parzystość: nieparzysty, Bit Stop:1 15

16 przemiennika serii is7 () Par. Wyświetlana nazwa Nast.fab r. CNF-30 Option-1 Type - - Zakres nastaw Opis Nazwa zainstalowanej karty. W przypadku MODBUS TCP wyświetlane będzie COM-06 FBus S/W Ver - - Wersja karty komunikacyjnej zainstalowanej COM-09 FBus Led Status LED ON/OFF COM-10 Opt Parameter1 0x0000 0x0000~0xF FFF Adres IP COM-11 Opt Parameter2 0x0000 0x0000~0xF FFF COM-12 Opt Parameter3 0x0000 0x0000~0xF FFF Maska COM-13 Opt Parameter4 0x0000 0x0000~0xF FFF COM-14 Opt Parameter5 0x0000 0x0000~0xF FFF Adres bramki COM-15 Opt Parameter6 0x0000 0x0000~0xF FFF COM-16 Opt Parameter7 0 0~2 0 - Automatic SpeedSetting 1-100Mbps Full Duplex 10Mbps 2 - Full Duplex COM-94 Comm Update No Zapisanie nastawionych parametrów. 16

17 P2P Wybór kanału 1 RS232 2 RS485 Częstotliwość zapytań Numer stacji Wielkość zapytania SINGLE jedno słowo Continous kilka słów Funkcja READ/WRITE Adresy odczytu i zapisu danych 17

18 MODBUS 18

19 Funkcja Frame Monitor umożliwia podgląd wysyłanych i odbieranych danych na danym kabale. 19

20 20

21 21

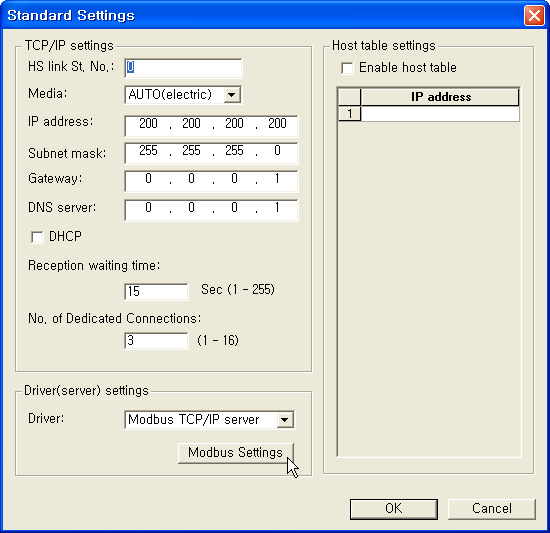

22 22
