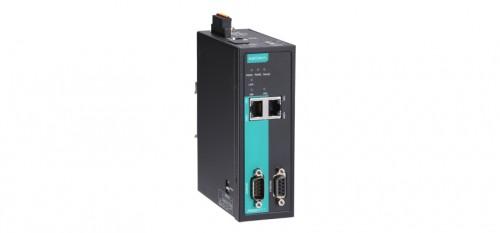

MGate 5111 1-portowa brama Modbus/PROFINET/EtherNet/IP na PROFIBUS slave Obsługuje urządzenia slave PROFIBUS DP V0 Obsługuje Modbus RTU / ASCII / TCP master lub slave Obsługuje adapter EtherNet / IP

1 MGate portowa brama Modbus/PROFINET/EtherNet/IP na PROFIBUS slave Obsługuje urządzenia slave PROFIBUS DP V0 Obsługuje Modbus RTU / ASCII / TCP master lub slave Obsługuje adapter EtherNet / IP lub urządzenie PROFINET IO Wbudowany monitoring ruchu / diagnostyka / monitorowanie stanu i ochrona przed błędami Wbudowany kaskadowy Ethernet dla łatwego okablowania Nadmiarowe podwójne wejścia zasilania DC i wyjście alarmowe Karta MicroSD do konfiguracji kopii zapasowej / oraz na dziennik zdarzeń Port szeregowy z wbudowaną ochroną 2 kv Dostępne modele o szerokim zakresie temperatur od -40 do 75 C Funkcje bezpieczeństwa oparte na IEC Pełny opis produktu Przemysłowe bramy Ethernet MGate 5111 konwertują dane między protokołami Modbus RTU / ASCII / TCP, EtherNet / IP, PROFINET i PROFIBUS. Wszystkie modele posiadają wytrzymałą metalową obudowę, są montowane na szynie DIN i mają wbudowaną izolację portu szeregowego. Modbus jest jednym z najczęściej używanych przemysłowych protokołów komunikacyjnych, a sieci EtherNet / IP, PROFINET i PROFIBUS są powszechnie stosowane w automatyce przemysłowej i automatyzacji procesów. MGate 5111 obsługuje tryby Modbus RTU / ASCII / TCP master i slave, dzięki czemu można łatwo podłączyć swoje urządzenie Modbus do sterowników PROFIBUS lub DCS, np. firmy Siemens. W celu większej integracji MGate 5111 może łączyć sterowniki PLC / IP / SCADA, ze sterowniki Rockwell Automation, z systemami PROFIBUS PLC / DCS lub między nowym systemem PLC firmy Siemens, które obsługują PROFINET do istniejącego systemu PROFIBUS. Bramy MGate 5111 zostały zaprojektowane w celu łatwej konfiguracji i szybkiej konserwacji. Wygodna konsola internetowa może służyć do implementacji zadań zdalnej konserwacji, a interfejs kreatora konfiguracji pozwala szybko skonfigurować bramę. Kompleksowy zestaw narzędzi do rozwiązywania problemów zmniejsza czas konfiguracji i przestój systemu. Wytrzymała konstrukcja nadaje się do zastosowań przemysłowych, takich jak automatyzacja fabryki, przemysł wydobywczy, wod-kan oraz w innych branżach. Specyfikacja techniczna przemysłowe PROFIBUS, Modbus RTU / ASCII / TCP, PROFINET, EtherNet / IP

2 Konwersja protokołu Modbus RTU / ASCII (Master / Slave) do PROFIBUS slave Modbus TCP (Client / Server) do PROFIBUS slave EtherNet / IP (Adapter) do PROFIBUS slave PROFINET (IO Device) do PROFIBUS slave Interfejs Ethernet Liczba portów Prędkość Złącze Izolacja magnetyczna Modbus TCP (klient / serwer), PROFINET (urządzenie IO), EtherNet / IP (adapter) 2 (1 adres IP, obsługuje kaskadowanie Ethernetu) 10/100 Mb / s, Auto MDI / MDIX 8-pinowy RJ45 1,5 kv (wbudowany) Interfejs PROFIBUS Protokół PROFIBUS DP-V0 Slave Liczba portów 1 Szybkość przesyłania danych Złącze Izolacja Przełącznik obrotowy Od 9600 bps do 12 Mb / s DB9 żeński 2 kv (wbudowane) Adres PROFIBUS 0-99 (adres obsługiwany poprzez konfigurację oprogramowania) Interfejs szeregowy Modbus Modbus RTU / ASCII (Master / Slave) Liczba portów 1 Standardy szeregowe Złącza Rezystor pull-low, pull-high dla RS-485 Terminator do RS-485 Izolacja RS-232/422/485, programowalny DB9 męski 1 kω, 150 kω 120 Ω 2 kv (wbudowane) Parametry komunikacji szeregowej Modbus Bity danych 8 bity stopu 1, 2

3 Parzystość Kontrola przepływu Szybkość transmisji Brak, parzysty, nieparzysty, przerwa, marker RTS / CTS, RTS Toggle (tylko RS-232) 50 bps do 921,6 Kb / s Sygnały szeregowe Modbus RS-232 RS-422 RS-485-4w RS-485-2w TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND Tx +, Tx-, Rx +, Rx-, GND Tx +, Tx-, Rx +, Rx-, GND Data +, Data-, GND Interfejs Modbus TCP Klient / serwer Modbus TCP Obsługiwane funkcje 1, 2, 3, 4, 5, 6, 15, 16, 23 Max. Liczba poleceń 128 Max. Liczba połączeń Max. Całkowity rozmiar danych we / wy MGate jako klient Modbus TCP: 32 połączenia MGate jako serwer Modbus TCP: 16 połączeń Wejście: 2048 bajtów, wyjście: 2048 bajtów Interfejs EtherNet / IP Klasa Obsługiwane obiekty CIP Max. Liczba połączeń Adapter Tożsamość, Message Router, Assembly, Connection Manager, interfejs TCP / IP, łącze Ethernet, Port MGate jako Adapter: 1 połączenie do odczytu / zapisu 1 połączenie tylko do odczytu Max. Całkowita wielkość danych we / wy: Wejście: 496 bajtów Wyjście: 496 bajtów Interfejs PROFINET Protokół Pamięć Maksymalna liczba połączeń PROFINET RT IO Device Wprowadź 512 bajtów / wyjściowo 512 bajtów 1 połączenie główne Oprogramowanie

4 Opcje konfiguracji Konsola internetowa Programy użytkowe Device Search Utility (DSU) dla Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86 / x64), Windows Server 2008 R2, Windows 7/8 / 8.1 / 10 (x86 / x64), Windows Server 2012 (x64), Windows 2012 R2 sieciowe Wsparcie TCP / IP, UDP, HTTP, HTTPS, SMTP, NTP, DNS, klient DHCP, SNMP (v1, v2c, v3), MIB-II, ARP, Telnet, SSH MXview, MXconfig Charakterystyka fizyczna Obudowa Waga Wymiary Gniazdo kart pamięci Przekaźnikowy obwód alarmowy Metal, IP g (1,30 funta) 45,8 x 105 x 134 mm (1,8 x 4,13 x 5,28 cala) 1 gniazdo kart microsd (SDHC); obsługuje do 32 GB 3-pinowy obwód o obciążalności prądowej 2 A przy 30 VDC Warunki pracy temperatura robocza Modele standardowe: temperatura od 0 do 60 C (32 do 140 F) Modele "T": od -40 do 75 C (od -40 do 167 F) Temperatura przechowywania -40 do 85 C (-40 do 185 F) Wilgotność względna otoczenia 5 do 95% (bez kondensacji) Wibracja IEC , IEC udar IEC Upadki IEC Wymagania dotyczące zasilania Napięcie wejściowe Prąd wejściowy Złącze zasilania 12 do 48 VDC 460 ma przy 12 VDC 221 ma przy 24 VDC 121 ma przy 48 VDC Blok zacisków Normy i certyfikaty Bezpieczeństwo EN (LVD), UL Niebezpieczna lokalizacja Klasa I strefa 2, ATEX, IECEx

5 EMC EN / 6-4 EMI EMS CISPR 22, FCC Part 15B, Klasa A IEC ESD: styk: 8 kv; Powietrze: 15 kv IEC RS: 80 MHz do 1 GHz: 10 V / m IEC EFT: Moc: 4 kv; Sygnał: 4 kv IEC Skok: Moc 2 kv; Sygnał: 2 kv IEC CS: 150 khz do 80 MHz: 10 V / m IEC PFMF: 30 A / m Niezawodność Funkcje alarmowe Narzędzia alertów Przekaźnik, poczta , pułapka SNMP Wbudowany brzęczyk MTBF (średni czas między awariami) Czas Standard 718,131 godz Telcordia SR332 Gwarancja Okres gwarancji Szczegóły 5 lat Zobacz Modele Symbol Opis MGate portowa brama Modbus/PROFINET/EtherNet/IP na PROFIBUS slave, temperatura pracy 0 do 60 C MGate 5111-T 1-portowa brama Modbus/PROFINET/EtherNet/IP na PROFIBUS slave, temperatura pracy -40 do 75 C Zawartość zestawu 1x MGate 5111 Quick Instalation Guide (instrukcja uruchomienia) karta gwarancyjna
