1 Przyspieszamy proces konstrukcji dzięki wszechstronnym produktom Industrial Plant Limited Sp. z o.o., Oddzial w Polsce, ul. Kardynała Stefana Wyszyńskiego 35/ Gorzów Wielkopolski T: E: biuro@iplgroup.pl W:

2 Spis treści Wstęp Zastosowanie i właściwości Asortyment produktów Sposób instalacji Testy produktów Industrial Plant Limited Sp. z o.o., Oddzial w Polsce, ul. Kardynała Stefana Wyszyńskiego 35/ Gorzów Wielkopolski T: E: biuro@iplgroup.pl W:

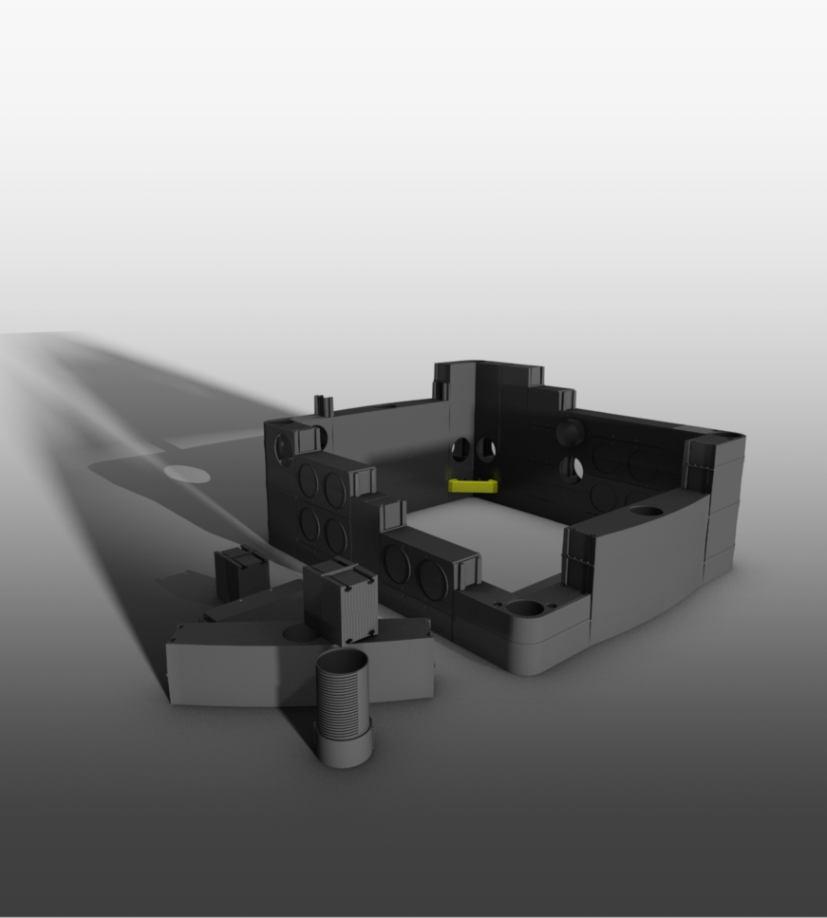

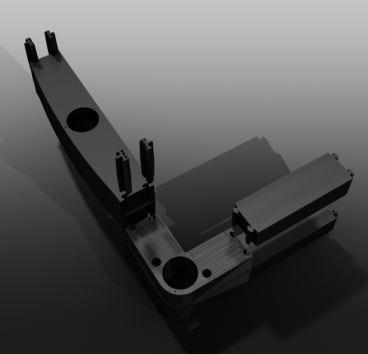

3 Wstęp Co to jest EasyStack? EasyStack to innowacyjny asortyment studni modułowych przeznaczonych do instalacji podziemnych. Jest to kolejny, logiczny krok w rozwoju systemu otworów włazowych - idealny w przypadku rur transportujących płyny, kabli światłowodowych i elektronicznych. Studnie modułowe są niezbędne do kontroli, konserwacji i instalacji tego typu węzłów. Kluczowe różnice między EasyStack a studniami modułowymi poprzednich generacji to: Sekcje ścienne studni EasyStack są puste w środku. Zapewnia to wysoką odporność na moment gnący bez konieczności zwiększania masy studni. Dzięki temu studni są lekkie i łatwo je zainstalować ręcznie, co ogranicza koszt i utrudnienia związane z zastosowaniem ciężkiego sprzętu w miejscu instalacji, jak również redukuje całkowity czas instalacji. Produkty EasyStack można zabudować tak, aby wytrzymywały obciążenie F900 (odpowiednie dla stoczni i lotnisk). Studnie EasyStack są wykonane z tworzywa sztucznego. Sprawia to, że są odporne na rdzewienie i innego rodzaju erozję chemiczną, a jednocześnie rozwiązanie to pozwala przyjąć skrajnie wysokie obciążenia. Niejednokrotnie oznacza to brak konieczności zastosowania betonowej zasypki: to pozwala na ograniczenie wydatków i czasu niezbędnego do wynajęcia i obsługi ciężkiego sprzętu. EasyStack posiada konstrukcję modułową. Zapewnia to możliwość wykonania studni w indywidualnych rozmiarach i o określonej przez klienta geometrii. Umożliwia to również wysoce wydajny transport i bardzo krótki czas realizacji zamówień indywidualnych. Oznacza to, że nasi klienci oszczędzają nie tylko na konkurencyjnej cenie produktu, lecz również na kosztach instalacji. Industrial Plant Limited Sp. z o.o., Oddzial w Polsce, ul. Kardynała Stefana Wyszyńskiego 35/ Gorzów Wielkopolski T: E: biuro@iplgroup.pl W: 3

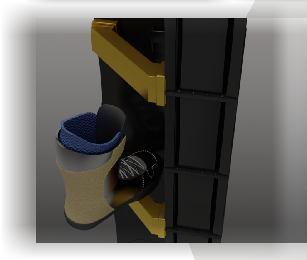

4 Zastosowanie i właściwości Obszary zastosowania Studnie EasyStack służą do tworzenia podziemnych węzłów rur wodociągowych, gazowych, światłowodów i kabli elektrycznych. Służą również do ich kontroli i konserwacji. Oferujemy produkty o wytrzymałościach od B125 (obszary ruchu pieszych) do F900 (stocznie i lotniska), jak również wszystkie pośrednie, do zastosowania w przypadku dróg, chodników, autostrad itp. Lekka konstrukcja studni oznacza, że podczas instalacji można je przenosić ręcznie, unikając kosztów i utrudnień związanych z zastosowaniem ciężkich maszyn niezbędnych do instalacji typowych studni betonowych. Wysoka odporność na momenty zginające wytwarzane przez poprzeczny nacisk gruntu powoduje, że nie zawsze niezbędne jest czasochłonne i kosztowne wykonanie betonowej zasypki. Moduły ścienne posiadają wybite otwory. Umożliwia to natychmiastowe wprowadzenie standardowej rury w rozmiarze 110mm, bez konieczności jakiegokolwiek wycinania. Możemy też wyciąć otwory na większe rury, zgodnie z wymaganiami określonymi w zamówieniu. W narożnikach można zamontować stopnie umożliwiające bezpieczny dostęp do studni. Są one szczególnie przydatne dla operatorów stosujących ciężkie kombinezony bezpieczeństwa, chroniące przed chemikaliami lub ogniem. Dostępne są wewnętrzne uchwyty ścienne, służące do zawieszenia kabli lub zamontowania półek wewnątrz studni. 4 Industrial Plant Limited Sp. z o.o., Oddzial w Polsce, ul. Kardynała Stefana Wyszyńskiego 35/ Gorzów Wielkopolski T: E: biuro@iplgroup.pl W:

5 Asortyment produktów Długości boków i inne PODSTAWOWE PARAMETRY STUDNI - EASYSTACK Szerokość Modułu Wysokość Modułu Klasa Nośności System EasyStack oferuje studnie modułowe w wielu różnych rozmiarach, o dowolnej szerokości, długości i głębokości. Dalsze informacje dostępne są u producenta lub lokalnego dystrybutora Industrial Plant Limited Sp. z o.o., Oddzial w Polsce, ul. Kardynała Stefana Wyszyńskiego 35/ Gorzów Wielkopolski T: E: biuro@iplgroup.pl W: 5

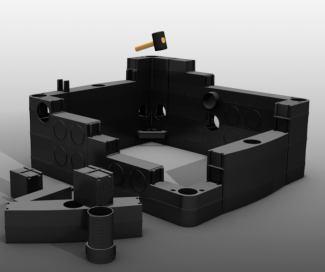

6 Asortyment produktów Akcesoria 5 5 Ø110 R 7, 0 Ø93 Nazwa: Korek Boczny (dołączony do wszystkich komór) Opis: Służy do zaślepienia wszystkich nieużywanych otworów rurowych w ściankach komory, celem zapobieżenia przenikania gruzu i betonu. Nazwa: Korki Górne (dołączone do wszystkich komór) Opis: Służą do zaślepienia otworów po górnej stronie każdego z narożników i modułów długich R Nazwa: Złącze Rurowe Opis: Tuleja, którą można umieścić w otworach 110m i zamocować śrubą. Działa jak tuleja przejściowa. Nazwa: Stopień Narożny Opis: Stopień mocowany do każdego narożnika wewnątrz komory, na dowolnie wybranym poziomie , Nazwa: Wspornik Kablowy Opis: Wspornik do zawieszania kabli lub montażu półek albo innych przedmiotów wewnątrz studni. Name: Zacisk międzypierścieniowy Opis: Jeśli chcesz dodać 1 lub większą liczbę pierścieni, element ten jest niezbędny do ich zamontowania do wcześniej zainstalowanej studni. 6 Industrial Plant Limited Sp. z o.o., Oddzial w Polsce, ul. Kardynała Stefana Wyszyńskiego 35/ Gorzów Wielkopolski T: E: biuro@iplgroup.pl W:

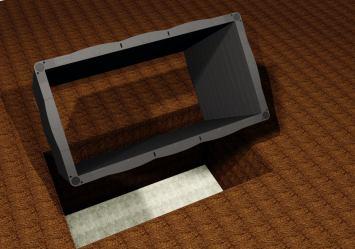

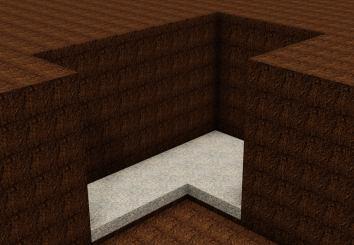

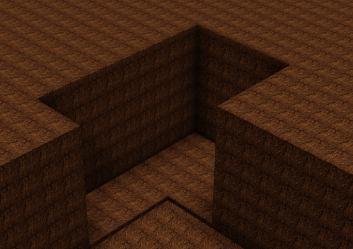

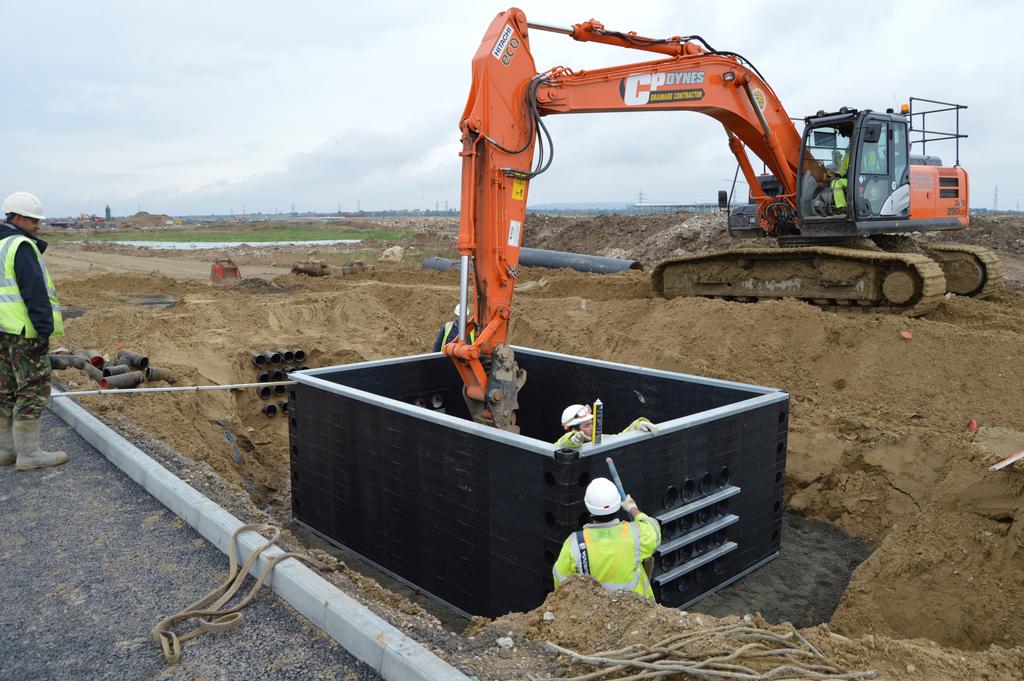

7 Instrukcja instalacji Najpierw należy wykopać w gruncie otwór 1 Głębokość otworu musi uwzględniać głębokość studni modułowej dostępowej oraz konstrukcji ramy-pokrywy, jak również betonowej warstwy podstawowej, która zostanie wylana. 2 Po wykopaniu otworu wylewane jest betonowe podłoże stanowiące fundament studni. Grubość betonowego podłoża zależy od preferencji miejscowego inżyniera. W większości przypadków wystarczy podłoże o grubości. 3 3 Studnię należy opuścić do wykopu, upewniając się, że znajduje się ona w jego środku. Do ustalenia pozycji komory można użyć stopni narożnych. Industrial Plant Limited Sp. z o.o., Oddzial w Polsce, ul. Kardynała Stefana Wyszyńskiego 35/ Gorzów Wielkopolski T: E: biuro@iplgroup.pl W: 7

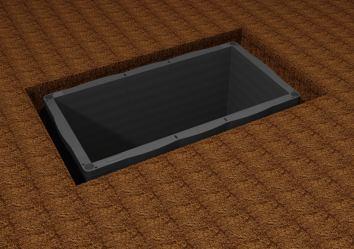

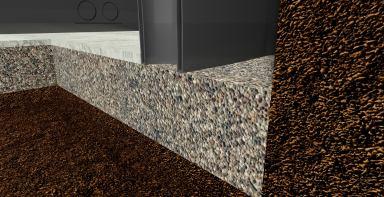

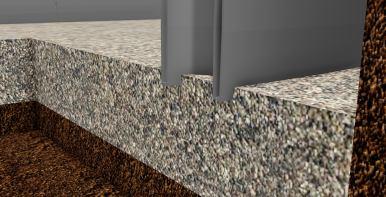

8 Instrukcja Instalacji 4 Ważne: Jeśli studnia instalowana jest na mokrym betonie, należy upewnić się, że zagłębi się ona w nim na co najmniej 20mm. Konstrukcja może nie zapadać się pod własnym ciężarem, w takim przypadku do sprawdzenia wystarczająca będzie waga człowieka stającego na różnych punktach obrzeża. W przypadku instalacji na związanym cemencie, do wnętrza studni należy wlać warstwę cementu wypełniającego jej podstawę na głębokość co najmniej 20mm. 5 Po podłączeniu wszystkich rur i zamocowaniu górnych zaślepek, studnię należy usztywnić, aby zapobiec odkształceniom spowodowanym przez zagęszczanie zasypki wokół studni. 6 Po usztywnieniu studni, obrzeże wykopu można wypełnić dowolnie wybranym materiałem. 7 W tym momencie można zdemontować wewnętrzne usztywnienie i założyć pokrywę. 8 Industrial Plant Limited Sp. z o.o., Oddzial w Polsce, ul. Kardynała Stefana Wyszyńskiego 35/ Gorzów Wielkopolski T: E: biuro@iplgroup.pl W:
