1 KATALOG WYROBÓW BETONOWYCH P.P.H.U. "HAND-BRUK" Krzysztof Wójciak ul. Krótka Chełmiec ZAKŁAD PRODUKCYJNY MARCINKOWICE Biuro, tel/fax , Internet: * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 1

2 1. STUDNIA KABLOWA SK- l 2. STUDNIA KABLOWA SK STUDNIA KABLOWA SK STUDNIA KABLOWA SKR- l 5. STUDNIA KABLOWA SKR STUDNIA KABLOWA SKMP-3 7. STUDNIA KABLOWA SKMP STUDNIA KABLOWA SKMOP - 4 STUDNIA KABLOWA SKMOL - 4 STUDNIA KABLOWA SKMOD - 4 STUDNIA KABLOWA SKMNP - 4 STUDNIA KABLOWA SKMNL STUDNIA KABLOWA SKO- lg 10. STUDNIA KABLOWA SKO- 2g 11. STUDNIA KABLOWA SKMP- 6 Obowiązuje od : rok WYROBY ŻELBETOWE 12. PŁYTY USTROJOWE ŻELBETOWE U-85 i U BELKI USTROJOWE ŻELBETOWE B-60, B FUNDAMENTY PREFABRYKOWANE TYPU FBW-80, FBW-100, FBW-120, FBW SZCZUDŁA ŻELBETOWE A-l 16. SŁUPKI OZNACZENIOWE SO, SOP, K, SŁUPKI OZNACZENIOWO-POMIAROWE SOK, SOM 18. RAMA LEKKI 19. RAMA CIĘŻKIE 20. KRATY 21. PRZEPUSTY 22. KREGI 23. PIERŚCIENIE ODCIĄŻAJĄCE * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 2

3 PPHU "HAND-BRUK" Krzysztof Wójciak ul. Krótka 38, Chełmiec STUDNIA KABLOWA SK-1 wykonana wg normy: BN - 74 / PRZEKROJE PIONOWE Studnia SK-1 - przeznaczona dla ciągu kanalizacji jednootworowej jako studnia przelotowa lub końcowa Dane techniczne Studnia kablowa żelbetowa wykonana jako dwuelementowa korpus żelbetowy górny (z wbetonowaną ramą) o masie m = 120 kg korpus żelbetowy dolny o masie m == 125 kg grubość ścian bocznych i płyty dolnej 7 cm beton C25/30 stal A-0 (St0S) Wyposażenie studni nakrywa zabetonowana z wywietrznikiem żeliwnym 50x50 * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 3

4 PPHU "HAND-BRUK" Krzysztof Wójciak ul. Krótka 38, Chełmiec STUDNIA KABLOWA SK-2 wykonana wg normy: BN - 80 / PRZEKROJE PIONOWE Studnia SK-2 - przeznaczona do stosowania w teletechnicznej kanalizacji kablowej dwuotworowej przelotowej. Produkowana jest również jako studnia odgałęźna, jedno lub dwustronna (SK-2/1, SK-2/2). Dane techniczne: Studnia kablowa żelbetowa wykonana jako dwuelementowa - korpus żelbetowy górny o masie m = 370 kg - korpus żelbetowy dolny o masie m = 360 kg - grubość ścian bocznych, płyty górnej i dna 7 cm - beton C25/30 stal 34 GS Wyposażenie studni: rama obetonowana żeliwna nakrywa zabetonowana pełna żeliwna nakrywa zabetonowana z wywietrznikiem żeliwnym Laska wspornikowa 98 cm 2 szt. * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 4

5 PPHU "HAND-BRUK" Krzysztof Wójciak ul. Krótka 38, Chełmiec STUDNIA KABLOWA SK-6 wykonana wg normy: BN - 73 / PRZEKROJE PIONOWE Studnia SK-6 -jest przeznaczona do stosowania w teletechnicznej kanalizacji kablowej 6 otworowej (3 otwory w warstwie). Wykonywana jest również jako studnia odgałęźna, jedno lub dwustronna (SK6/1, SK6/2rys. l). Studnie SK-6 posiadają powiększone otwory wylotowe (gardła), umożliwiające wprowadzenie 12 rur (j) 100 i tym samym mogą zastąpić studnie SK-12. Dane techniczne Studnia kablowa żelbetowa wykonana jako dwuelementowa korpus żelbetowy górny o masie m = 1550 kg korpus żelbetowy dolny o masie m = 1300 kg grubość ścian bocznych 9 cm, grubość dna 10 cm beton C25/30 stal A-0 ( StOS) Wyposażenie studni rama obetonowana nakrywa zabetonowana pełna nakrywa zabetonowana z wywietrznikiem żeliwnym kolumna wsporcza wsporniki plastikowe * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 5

6 PPHU "HAND-BRUK" Krzysztof Wójciak ul. Krótka 38, Chełmiec STUDNIA KABLOWA SKR-1 wykonana wg normy: BN - 85 / PRZEKROJE PIONOWE Studnia SKR-1 - przeznaczona jest dla telekomunikacyjnych sieci rozdzielczych w kanalizacji 1-otworowej. Może również pełnić funkcję studni przelotowej, narożnej lub odgałęźnej. Dane techniczne Studnia kablowa rozdzielcza wykonana jako jednoelementowa, korpus żelbetowy o masie m = 633 kg grubość ścian bocznych 7 cm, grubość dna 10 cm beton C25/30 stal A-0 (St0S) Wyposażenie studni rama obetonowana nakrywa zabetonowana pełna nakrywa zabetonowana z wywietrznikiem żeliwnym kolumna wsporcza * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 6

7 PPHU "HAND-BRUK" Krzysztof Wójciak ul. Krótka 38, Chełmiec STUDNIA KABLOWA SKR-2 wykonana wg normy: BN - 85 / PRZEKROJE PIONOWE Studnia SKR-2 -przeznaczona jest dla telekomunikacyjnych sieci kablowych rozdzielczych w kanalizacji 2-otworowej. Może pełnić również funkcję studni odgałęźnej lub narożnej. Dane techniczne Studnia kablowa żelbetowa wykonana jako dwuelementowa korpus żelbetowy górny o masie m = 820 kg korpus żelbetowy dolny o masie m = 1300 kg grubość ścian bocznych 9 cm, grubość płyty górnej i dna - 10 cm beton C25/30 stal A m (34 GS) Wyposażenie studni rama obetonowana nakrywa zabetonowana pełna nakrywa zabetonowana z wywietrznikiem żeliwnym kolumna wsporcza wsporniki plastikowe W2 * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 7

8 PPHU "HAND-BRUK" Krzysztof Wójciak ul. Krótka 38, Chełmiec STUDNIA KABLOWA SKMP-3 wykonana wg norm: BN - 85 / ZN - 96 / TPSA - 023T PRZEKROJE PIONOWE Studnia SKMP-3 przeznaczona jest dla telekomunikacyjnych linii magistralnych przelotowych dla kanalizacji 9-otworowej (3 otwory w warstwie) Dane techniczne: Studnia kablowa magistralna wykonana jako dwuelementowa: korpus żelbetowy górny o masie m = 2100 kg korpus żelbetowy dolny o masie m = 2150 kg grubość ścian bocznych, płyty górnej i dna -10 cm beton C25/30; stal A - O (St0S) Wyposażenie studni: rama ciężka obetonowana wg BN -73/ nakrywa ciężka z wywietrznikiem wg BN - 73 / kolumna wsporcza wsporniki kablowe W3 wg BN - 74 / * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 8

9 PPHU "HAND-BRUK" Krzysztof Wójciak ul. Krótka 38, Chełmiec STUDNIA KABLOWA SKMP-4 wykonana wg norm: BN - 85 / ZN - 96 / TPSA - 023T PRZEKROJE PIONOWE Studnia SKMP-4 przeznaczona jest dla telekomunikacyjnych linii magistralnych przelotowych dla kanalizacji 24-otworowej (4 otwory w warstwie). Dane techniczne: Studnia kablowa magistralna wykonana jako dwuelementowa: korpus żelbetowy górny o masie m = 2450 kg korpus żelbetowy dolny o masie m = 2500 kg grubość ścian bocznych - 10 cm grubość płyty górnej i dna -12 cm beton C25/30; stal A - 0 (St0S) Wyposażenie studni: rama ciężka obetonowana wg BN - 73 / nakrywa ciężka z wywietrznikiem wg BN - 73 / kolumna wsporcza, wsporniki kablowe W3 wg BN-74/ * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 9

10 STUDNIE KABLOWE: SKMOP-4 SKMOL-4 SKMOD-4 wykonane wg normy: BN - 85 / ZN - 96 / TPSA - 023T PRZEKROJE PIONOWE Studnie kablowe magistralne - kształt (widok z góry) S K M O D S K M O L S K M O P Studnia SKMOP-4 przeznaczona jest dla telekomunikacyjnych linii magistralnych przeh kanalizacji 24-otworowej (4 otwory w warstwie). Dane techniczne: Studnia kablowa magistralna wykonana jako trójelementowa: korpus żelbetowy górny o masie m = 2180kg korpus żelbetowy dolny o masie m = 2330 kg gardło żelbetowe o masie m= 550 kg grubość ścian bocznych -10 cm grubość płyty górnej i dna - 12 cm beton C25/30; stal A - 0 (St0S) * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 10

11 Wyposażenie studni: rama ciężka obetonowana wg BN - 73 / nakrywa ciężka z wywietrznikiem wg BN -73 / kolumny wsporcze wsporniki kablowe W3 wg BN - 74 / INSTRUKCJA MONTAŻU 1. Na ustabilizowanym podłożu ustawić część dolną (1). 2. W miejscu otworu na gardło boczne podsypać i ustabilizować podłoże do wysokości dolnej krawędzi otworu 3. Wstawić gardło boczne (3) 4. Ustawić część górną (2) studni. INFORMACJE DODATKOWE Studnie SKMOL-4, SKMOP-4, można zastosować w miejsce projektowanych studny odpowiednio SKMNL-4, SKMNP-4 zamurowując cegłą betonową otwór przelotowy. * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 11

12 STUDNIA SKO-1g Studnia SKO-1g wykorzystywana jest w kanalizacji 1-otworowej dla rur o średnicy do Ø110 mm, jako przelotowa, narożna, odgałęźna lub końcowa. Istnieje możliwość zastosowania tego typu studni jako studni złączowych dla jednego lub kilku cienkich kabli miedzianych (montaż złączy ponad studnią). * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 12

13 STUDNIA SKO-2g Studnia SKO-2g jest wykorzystywana dla kabli miedzianych jako studnia 2-otworowa dla rur o średnicy do Ø110 mm, jako przelotowa lub narożna z możliwością dwustronnego odgałęzienia. Dla kabli światłowodowych ma zastosowanie do 4 rur kanalizacji Ø40 mm przy dnie komory jako przelotowa lub narożna, z możliwością nałożenia studni na wcześniej ułożone rury. * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 13

14 STUDNIA SKMP-6 Studnia kablowa SKMP-6 występuje w wersji z dwuelementowym korpusem (góra i dół korpusu). W osi podłużnej studnia posiada 2 otwory kanalizacji kablowej o wymiarach 810 x 1020 mm. Maksymalna liczba rur w ciągu głównym 42 szt. PŁYTY USTROJOWE ŻELBETOWE U-85, U-130 Płyty ustrojowe żelbetowe U-85 i U-130 przeznaczone są do wzmacniania ustrojów słupów energetycznych linii napowietrznych * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 14

15 BELKI USTROJOWE ŻELBETOWE B-60, B-80 Belki ustrojowe żelbetowe B-60, B-80 służą do wzmacniania ustroju słupów telekomunikacyjnych lub energetycznych linii napowietrznych * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 15

16 FUNDAMENTY PREFABRYKOWANE TYPU: FBW-80, FBW-100, FBW-120, FBW-150, Fundamenty prefabrykowane typu FBW-80, FBW-100, FBW-120, FBW-150, przeznaczone są do posadowienia słupów oświetleniowych. Fundamenty należy instalować w gruncie o nośności nie mniejszej niż 0,2 MPa. Fundamenty wykonane są z betonu zbrojonego klasy C25/30 z odpowiednimi kanałami do wprowadzenia kabli. W zależności od rozmiarów, fundamenty wykonywane są w wersji jednolitego bloku betonowego albo są dzielone i skręcane za pomocą śrub. Dane techniczne: Typ fundamentu H A B a b c Śruba tuleja Masa FBW M FBW M FBW M FBW M * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 16

17 SZCZUDŁO ŻELBETOWE A-l wykonane wg. normy: BN Szczudła żelbetowe stosowane są do słupów drewnianych przy budowie i przebudowie telekomunikacyjnych linii napowietrznych. Dane techniczne masa m = 190 kg beton B - 25 stal zbrojenie główne - 34GS strzemiona - St0S * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 17

18 SŁUPEK OZNACZENIOWY SO wykonany wg normy: BN -74 / Słupki oznaczeniowe - stosowane są do oznaczania w terenie trasy kabla telekomunikacyj nego i jego punktów charakterystycznych. Dane techniczne ciężar - 80 kg klasa betonu - C25/30 stal zbrojeniowa- 34GS * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 18

19 SŁUPEK OZNACZENIOWO-POMIAROWY SOP wykonany wg normy: BN -74 / Słupki oznaczeniowe - stosowane są do oznaczania w terenie trasy kabla telekomunikacyjnego i jego punktów charakterystycznych, oraz do wykonania pomiarów prądów błądzących i potencjału elektrycznego powłoki kabla. Dane techniczne ciężar - 80 kg klasa betonu - C25/30 stal zbrojeniowa- 34GS * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 19

20 SŁUPKI OZNACZENIOWE - SOK, SŁUPKI GRANICZNE SOG Słupki oznaczeniowe typu - SOK - stosowane są do oznaczania w terenie trasy kabla telekomunikacyjnego. - Waga słupka 30 kg Słupki graniczne SOG - stosowane są do oznaczania granic i punktów charakterystycznych terenu. Waga słupka 19 kg * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 20

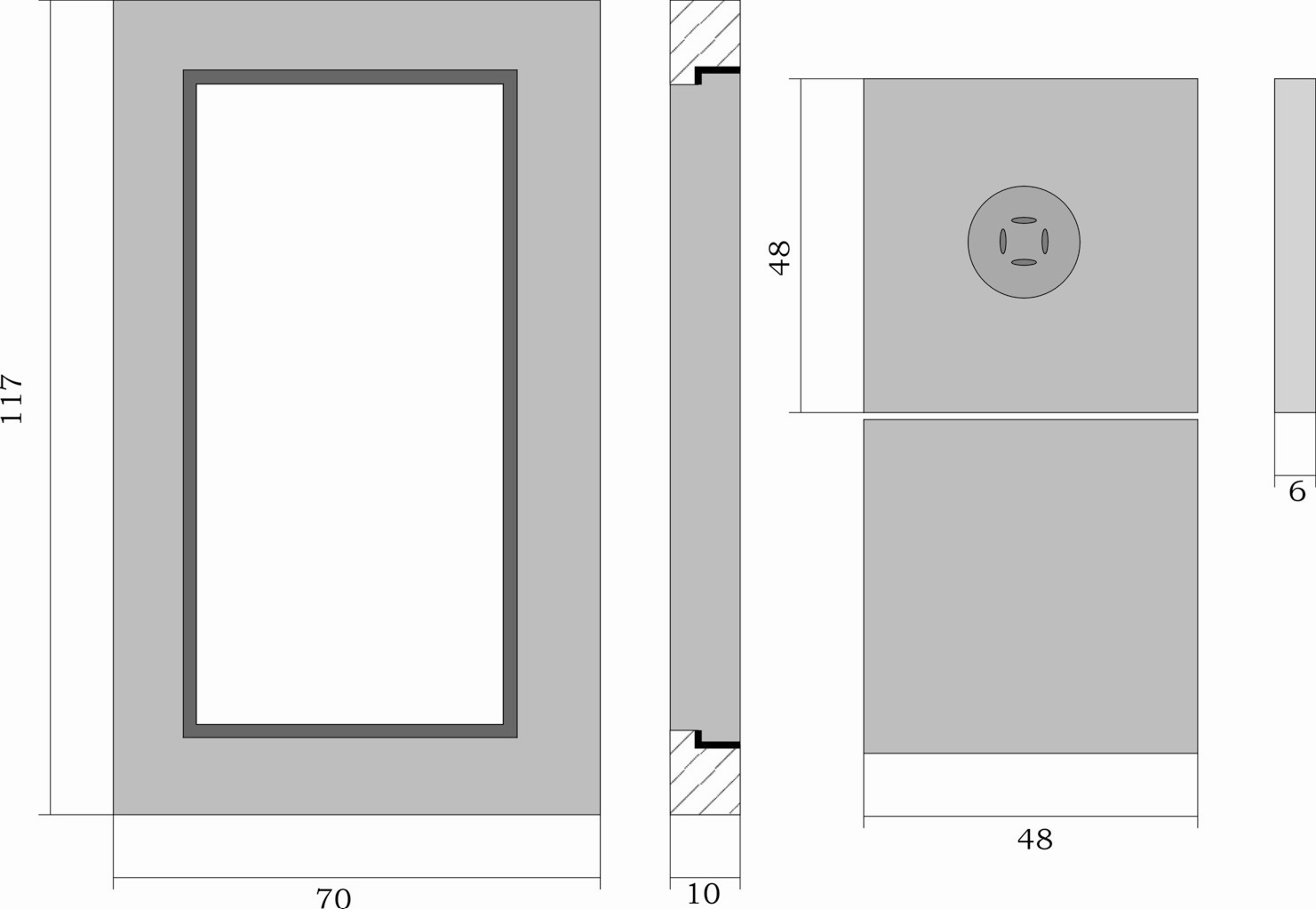

21 RAMA LEKKA OBETONOWANA Dane techniczne ciężar 200 kg klasa betonu - C25/30 * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 21

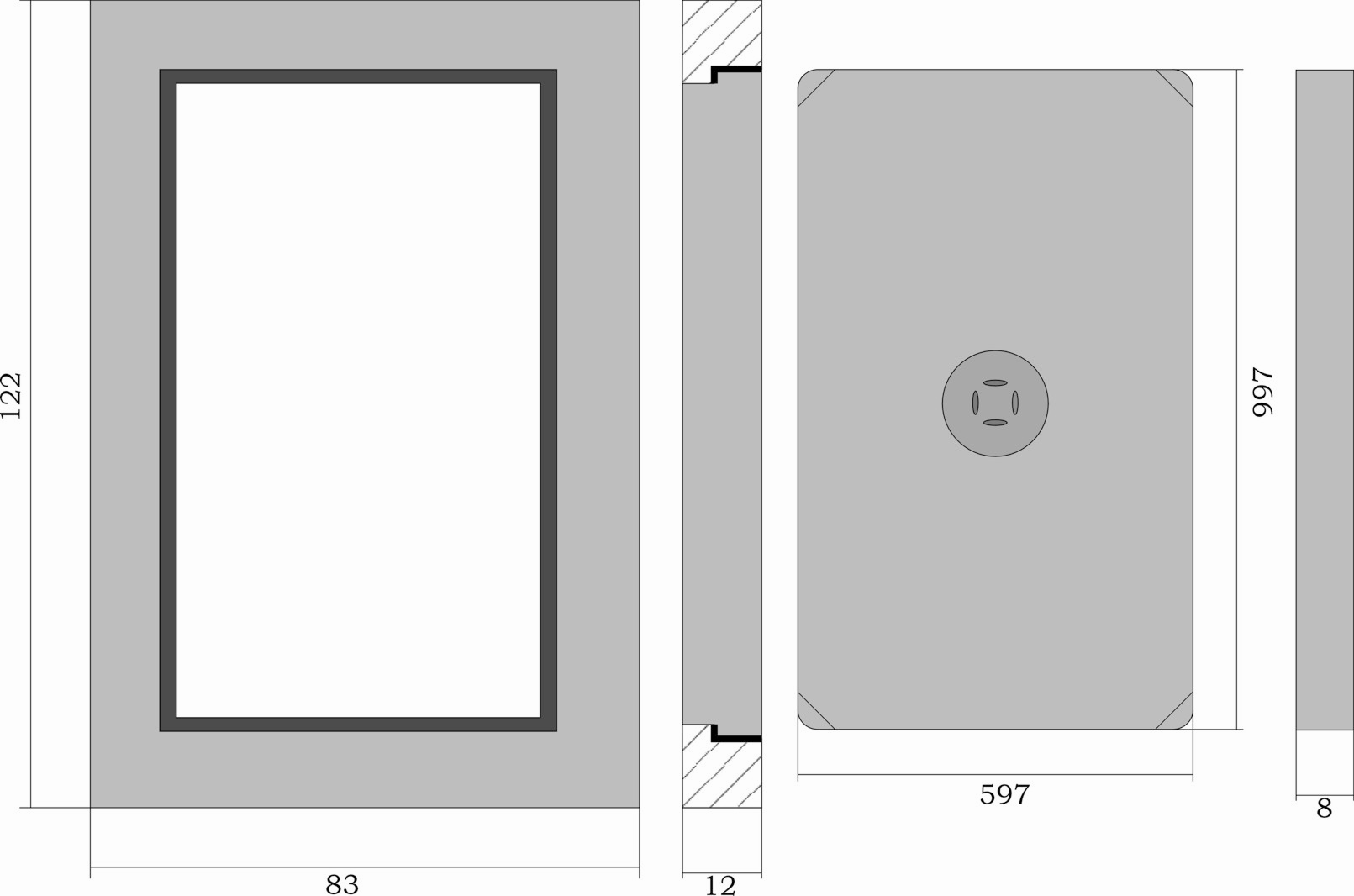

22 RAMA CIĘŻKA OBETONOWANA Dane techniczne ciężar kg klasa betonu - C25/30 * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 22

23 KRATY KRATA 60 X 40 X 8 KRATA 90 X 60 X 10 * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 23

24 KRATA 80 X 50 X 10 * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 24

25 PIERŚCIENIE ODCIAŻAJĄCE Pierścień odciążający Ø 120/50 Pierścień odciążający Ø 120/50 * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 25

26 Pierścień odciążający z włazem żeliwnym 5t Ø 120/50 Pierścień odciążający z włazem żeliwnym 5t Ø 120/60 * Produkcja prefabrykatów dla budownictwa łączności * Produkcja betonu oraz folii budowlanej * 26
