1 Elcometer 1615 Tester udarności Instrukcja obsługi

2 ZAWARTOŚĆ Rozdział Strona 1 Informacje ogólne o mierniku Normy Zakres instrukcji Zakres dostawy 4 2 Rozpoczęcie pracy Części testera Instalacja Wyposażenie Ustawienie prowadnicy 7 3. Badanie próbek Wybór obciążnika Ustawienia uchwytu obciążnika Ustawienie ogranicznika zagłębienia Wykonanie testu 9 4 Regulacje 9 5 Specyfikacja techniczna 10 6 Akcesoria 10 7 Produkty powiązane 11 SciTeeX Spółka z o.o. 2 Instrukcja obsługi Elcometer 1615

3 1. INFORMACJE OGÓLNE O MIERNIKU Elcometer 1615 jest urządzeniem służącym do określania odporności powłok na uderzenie ( wydłużenie, pękanie lub złuszczenie). Płytka z badaną powłoką jest umieszczana na matrycy i uderzana półokrągłym stemplem spuszczanym z określonej wysokości wraz z obciążeniem. Po wyjęciu próbki z urządzenia oceniane jest uszkodzenie powłoki powstałe na zdeformowanej metalowej płytce pod wpływem uderzenia. Tester jest dostępny w odmianach spełniających wymogi różnych norm Normy. Elcometer 1615 umożliwia przeprowadzenia testów zgodnie z nast. normami: ISO 6272 NF T ASTM 2794 ECCA Zakres instrukcji Niniejsza instrukcja omawia sposób użycia następujących modeli testera udarności Elcometer 1615: Elcometer 1615/1 zgodny z ASTM Elcometer 1615/2 zgodny z ECCA 5 Elcometer 1615/3 zgodny z ISO Modele 1615/2 i 1615/3 po wyposażeniu w dodatkowe akcesoria, umożliwiają przeprowadzenie testów zgodnych z NF T SciTeeX Spółka z o.o. 3 Instrukcja obsługi Elcometer 1615

4 1.3. Zakres dostawy Elcometer 1615/1 Tester Elcometer 1615/1 Obciążnik 1 kg Obciążnik 2 kg Kowadło Łącznik Stempel Ø15,9 mm Matryca Ø16,3 mm Instrukcja obsługi Elcometer 1615/2 Tester Elcometer 1615/2 Obciążnik 1 kg Obciążnik 2 kg Stempel Ø20 mm Matryca Ø27 mm Uchwyt próbki Zatrzask obciążnika Instrukcja obsługi Elcometer 1615/3 Tester Elcometer 1615/3 Obciążnik 1 kg Obciążnik 2 kg Stempel Ø20 mm Matryca Ø27 mm Uchwyt próbki Zatrzask obciążnika Ogranicznik zagłębienia stempla Instrukcja obsługi SciTeeX Spółka z o.o. 4 Instrukcja obsługi Elcometer 1615

5 2. ROZPOCZĘCIE PRACY Niniejsza część jest przeznaczona szczególnie dla osób mających po raz pierwszy kontakt z testerem udarności Części testera. Podstawowe części testera udarności pokazane są na rys 1. Istnieją trzy modele testera udarności i niektóre części (ozn *) nie występują we wszystkich modelach 2.2. Instalacja Tester powinien być zamontowany na solidnym stole. W celu zapewnienia stabilności należy wybrać miejsce nad jedną z nóg stołu. W celu wypoziomowania należy użyć poziomicy. Tester należy zamocować do stołu śrubami wykorzystując otwory w jego podstawie. UWAGA: Części na rysunku 1 oznaczone (*)nie występują we wszystkich modelach testera udarności SciTeeX Spółka z o.o. 5 Instrukcja obsługi Elcometer 1615

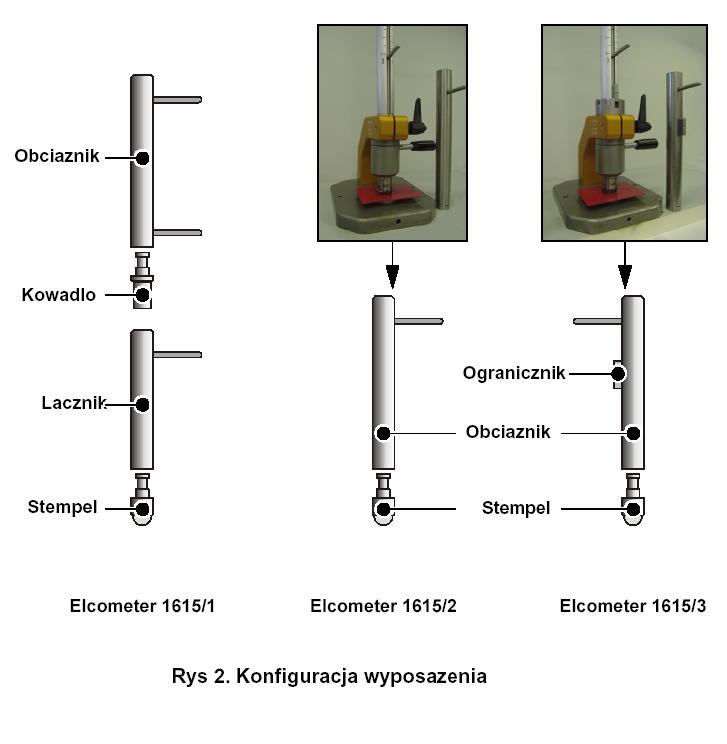

6 2.3. Wyposażenie Modele Elcometer 1615/2 i Elcometer 1615/3 sa wyposażone w obciążniki (x 2) i stemple. Elcometer 1615/1 posiada ponadto łącznik i kowadło (Rys 2). Zestawy części umożliwiające dostosowanie modeli 1615/1 i 1615/3 do badań zgodnych z ASTM i NF T (model 1615/1) są podane w rozdziale Akcesoria str: 10 SciTeeX Spółka z o.o. 6 Instrukcja obsługi Elcometer 1615

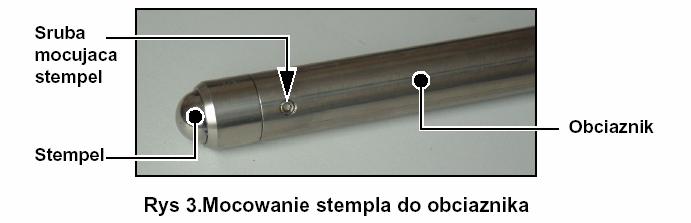

7 2.4. Ustawienie prowadnicy 1. Podnieść obciążnik (lub łącznik) za uchwyt 2. Umieścić próbką na stemplu i zamocować poprzez obrót uchwytu mocującego, (jeżeli jest w zestawie) 3. Opuścić delikatnie obciążnik (lub łącznik) ze stemplem na próbkę. 4. Sprawdzić pokrywanie się znacznika na obciążniku z zerem (0) na podziałce prowadnicy. Jeżeli wymagana jest regulacja należy: Zwolnić uchwyt mocowania prowadnicy Ustawić zero (0) podziałki prowadnicy ze znacznikiem obciążnika Jeżeli w zestawie jest ogranicznik zagłębienia należy sprawdzić czy otwór w prowadnicy pokrywa się z zagłębieniem w ograniczniku. Zamocować ponownie prowadnicę w uchwycie. 3. BADANIE PRÓBEK 3.1. Wybór obciążnika Tester Elcometer 1615 jest dostarczany z obciążnikami o wadze 1 kg i 2 kg. Należy wybrać obciążnik właściwy dla charakterystyki próbki i wymagań stosowanej normy. 1. Zdemontować zatrzask obciążnika, (jeżeli jest w zestawie) 2. Wysunąć obciążnik z prowadnicy 3. Poluzować śrubę mocującą (rys 3) i wyjąć stempel (lub kowadło) z obciążnika 4. Zamocować stempel (lub kowadło) do zmienionego obciążnika, sprawdzając poprawność ustawienia przed dokręceniem śruby. 5. Wsunąć od górnej części obciążnik do prowadnicy 6. Założyć i zamocować zatrzask na prowadnicy ( o ile występuje) SciTeeX Spółka z o.o. 7 Instrukcja obsługi Elcometer 1615

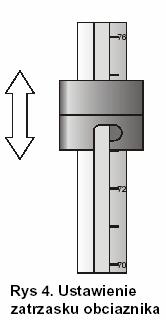

8 3.2. Ustawianie zatrzasku obciążnika Ta część instrukcji dotyczy tylko modeli wyposażonych w zatrzask 1. Poluzować zacisk z tyłu obejmy 2. Przesunąć obejmę na wymaganą wysokość. Należy ustawić obejmę na wysokości zmniejszonej o 1 cm od wymaganej ( Zatrzask na rys 4 jest ustawiony trochę poniżej 74 cm) 3. Zacisnąć zacisk z tyłu obejmy Ustawianie ogranicznika zagłębienia Ta część instrukcji dotyczy tylko modeli wyposażonych w ogranicznik Ogranicznik ustala głębokość zagłębienia stempla w matrycy. Zakres zagłębień wynosi od 2 mm do 15 mm. W celu ustawienia żądanej głębokości należy podnieść pierścień ogranicznika i ustawić wybraną szczelinę pod zaczepem obciążnika (wycięciem w prowadnicy). UWAGA: Po zakończeniu testu należy pod zaczepem obciążnika (w linii wycięcia w prowadnicy) ustawić największe zagłębienie = 15 mm SciTeeX Spółka z o.o. 8 Instrukcja obsługi Elcometer 1615

9 3.4. Wykonanie testu Umieścić próbkę do badań na matrycy i zamocować stosownie do używanego modelu. Jeżeli używany model nie posiada zatrzasku do trzymania obciążnika: 1. Podnieść obciążnik do wymaganej wysokości tak, aby znacznik na obciążniku pokrył się z wybraną podziałką na prowadnicy 2. Puścić uchwyt obciążnika, pozwalając na swobodne spadanie i uderzenie w próbkę Jeżeli używany model jest wyposażony w zatrzask trzymający obciążnik: 1. Podnieść obciążnik i wsunąć w wycięcie w zatrzasku. Obrócić w szczelinie zatrzasku tak, aby obciążnik był trzymany przez zatrzask 2. Przesunąć uchwyt obciążnika w szczelinie zatrzasku pozwalając na swobodne spadanie i uderzenie w próbkę Po dokonaniu testu należy wyjąć próbkę i zbadać wygląd powłoki przy użyciu lupy powiększającej (x10). 4.REGULACJE Przyrząd został tak skonstruowany, aby umożliwiać wieloletnie dokonywanie pomiarów w normalnych warunkach pracy i przechowywania. Przyrząd nie zawiera żadnych części wymagających serwisowania. W przypadku wykrycia wady lub uszkodzenia należy urządzenie zwrócić do dostawcy lub bezpośrednio do producenta: Adresy: oraz SciTeeX Spółka z o.o. 9 Instrukcja obsługi Elcometer 1615

10 5.SPECYFIKACJA TECHNICZNA Średnica stempla Model 1615/1 15,9 mm Model 1615/2 20,0 mm Model 1615/3 20,0 mm Średnica matrycy Model 1615/1 16,3 mm Model 1615/2 27,0 mm Model 1615/3 27,0 mm Wysokość prowadnicy Waga obciążników Wymiary zewnętrzne Waga 100 cm 1,0 kg i 2,0 kg 1460 x 200 x 165 mm 11 kg 6. AKCESORIA Tester udarności jest dostarczany z kompletnym wyposażeniem umożliwiającym przeprowadzanie badań zgodnie z normami. Poniższe wyposażenie jest dostępne u lokalnego dostawcy lub bezpośrednio z Elcometer Opis Średnica stempla Średnica matrycy Numer katalogowy Zestaw nr 1: (ASTM): stempel, 15,9 mm 16,3 mm EKT1615N007 matryca, łącznik, kowadło. Zestaw nr 2: (ASTM): stempel, 12,7 mm 12,7 mm EKT1615N008 matryca, łącznik, kowadło. Zestaw nr 3: (NF): stempel, matryca, 23,0 mm 22,0 mm EKT1615N004 obciążnik 400g. stempel, matryca (ASTM) 15,9 mm 16,3 mm EKT1615N002 stempel, matryca (ASTM) 12,7 mm 12,7 mm EKT1615N003 stempel, matryca (NF) 23,0 mm 22,0 mm EKT1615N004 stempel (ASTM) 12,7 mm --- EKT1615P006 SciTeeX Spółka z o.o. 10 Instrukcja obsługi Elcometer 1615

11 7. PRODUKTY POWIĄZANE Jako wyposażenie uzupełniające możliwości badań z użyciem testera udarności Elcometer oferuje szeroki zakres innych urządzeń do określania fizycznych własności powłok: Aplikatory spiralne ręczne Aplikatory z napedem mechanicznym Karty Leneta Mierniki grubości mokrej powłoki Testery odporności na mycie i ścieranie Mierniki twardości powłok W celu uzyskania dodatkowych informacji proszę o kontakt z lokalnym przedstawicielem: lub SciTeeX Spółka z o.o. 11 Instrukcja obsługi Elcometer 1615
