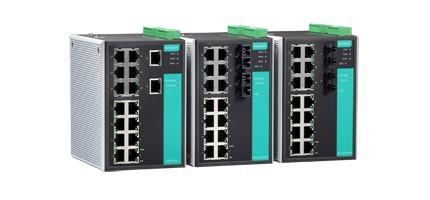

1 EDS-516A 16-portowe przemysłowe switche zarządzalne na szynę DIN. Dostępne w rożnych konfiguracjach, również z portami światłowodowymi wielomodowymi oraz jednomodowymi. 16-portowy switch zarządzalny na szynę DIN 16 portów Ethernet (skrętka/światłowód) Moxa Turbo Ring V2 - redundantna niezawodna sieć Ethernet RSTP/STP (IEEE 802.1W/D)QoS, IGMP Snooping/GMRP, VLAN, LACP, SNMP V1/V2c/V3, RMON automatyczne powiadamianie o wystąpieniu zdarzenia poprzez lub przekaźnik alarmowy wygodne i przyjazne zarządzanie poprzez stronę Web temperatura pracy C lub C dla wersji rozszerzonej Pełny opis produktu MOXA EDS-516A to seria zarządzalnych, przemysłowych switchy Ethernetowych firmy Moxa, doskonale sprawdzających się jako koncentrator połączeń Ethernetowych (16 portów Ethernet 10/100BaseT(X), RJ45, w tym opcjonalnie 2 porty światłowodowe), przy jednoczesnej bardzo bogatej funkcjonalności oraz możliwości tworzenia redundantnej sieci Ethernet w architekturze pierścienia (MOXA Turbo Ring). Dzięki powyższym cechom seria EDS-516A stanowi doskonałe rozwiązanie do łączenia wielu różnych urządzeń z interfejsami do sieci Ethernet i przesyłaniu ich danych na duże odległości poprzez np. redundantną, światłowodową sieć. Seria switchy MOXA EDS-516A została wyposażona w zaawansowaną funkcjonalność umożliwiającą inteligentne sterowanie siecią Ethernet np.: QoS (przesyłanie pakietów zgodnie z ich priorytetami), 802.1Q VLAN, Port-Based VLAN (wygodne planowanie i dzielenie sieci na mniejsze podsieci), 801.1X, SSL, SNMP V1/V2c/V3, IGMP Snooping (filtrowanie pakietów multicast), Port Trunking, Port Mirroring oraz RMON. Dodatkową cechą jest system aktywnego przekazywania informacji o stanie sieci poprzez: przekaźniki alarmowe, wysyłanie wiadomości lub przy wykorzystaniu pułapek SNMP. Zarządzanie switchami odbywa się w bardzo przyjazny sposób poprzez stronę Web, konsolę szeregową/telnet lub też oprogramowanie administracyjne. Przełączniki EDS-516A są dedykowane do pracy w trudnych warunkach przemysłowych (m.in. temperatura pracy nawet C w przypadku wersji rozszerzonych, aluminiowa obudowa IP30, montaż na szynie DIN). Brak elementów ruchomych typu wentylatory gwarantuje długi okres bezawaryjnej pracy. Dodatkowo switche te zostały wyposażone w redundantne wejście zasilania 12-45VDC. Cechy charakterystyczne Moxa Turbo Ring V2 (redundantna, niezawodna sieć Ethernet) IGMP Snooping oraz GMRP w celu filtrowania wiadomości multicast w sieci Ethernet (wskazane w przypadku stosowania sterowników przemysłowych) protokoły IEEE802.1Q VLAN oraz GVRP umożliwiające w prosty sposób planowanie i podział sieci obsługa QoS-IEEE802.1p/1Q oraz TOS/DiffServ zwiększająca determinizm sieci obsługa 802.3ad, LACP, Port Trunking umożliwiająca elastyczne zwiększenie pasma sieci obsługa SNMP V1/V2c/V3 pozwalająca na wygodne i zintegrowane monitorowanie i zarządzanie całym systemem (m.in.

2 poprzez oprogramowanie SCADA/HMI) IEEE 802.1X, https/ssl - zwiększone bezpieczeństwo sieciowe zarządzanie pasmem pozwalające uniknąć nieprzewidywalnych stanów w sieci obsługa ABC-01 (Automatic Backup Configurator) możliwość obsługi ruchu tylko od urządzeń o określonym adresie MAC Port mirroring (kopiowanie ruchu pomiędzy danymi portami i przesyłanie go na inny port) w celu łatwego monitorowania i usuwania błędów pracy innych urządzeń komunikacyjnych automatyczne powiadamianie o zajściu danego zdarzenia poprzez przekaźnik alarmowy lub wiadomość wejścia cyfrowe umożliwiające integrację z zewnętrznymi czujnikami i alarmami Line-swap fast recovery redundantne wejście zasilania VDC wytrzymała obudowa klasy IP30, odporna na wstrząsy i wibracje montaż na szynie DIN wysyłanie wiadomości ping w celu sprawdzenia integralności sieci prosta i przejrzysta konfiguracja poprzez stronę Web, konsolę Telnet/Serial, oprogramowanie Windows Specyfikacja techniczna Technologia Standardy Konfiguracja Filtrowanie Protokoły redundantne Bezpieczeństwo Czas systemowy Protokoły przemysłowe MIB IEEE for 10BaseT IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3x for Flow Control IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1w for Rapid STP IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1Q for VLAN Tagging IEEE 802.1p for Class of Service IEEE 802.1X for Authentication IEEE 802.3ad for Port Trunk with LACP IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation RADIUS, TACACS+, SSL, SSH, Port Lock, Broadcast Storm Protection SNTP, NTP Server/Client, IEEE 1588v2 PTP (software-based) EtherNet/IP, Modbus/TCP MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 Właściwości urządzenia Kolejki priorytetów ruchu 4

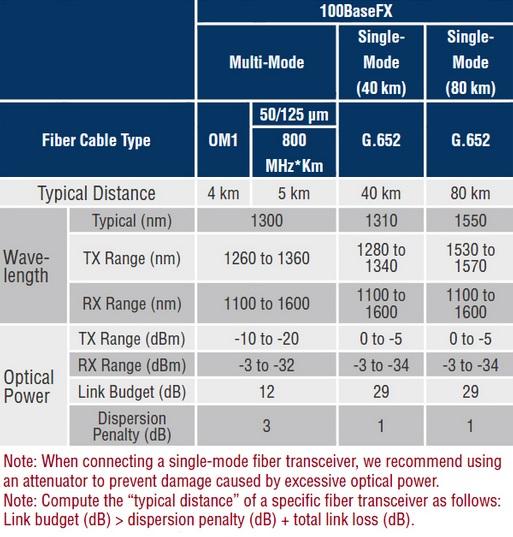

3 Maks. liczba sieci VLAN 64 Zakres znaczników VLAN ID VID 1 to 4094 Grupy IGMP (IGMP Groups) 256 Wielkość tablicy adresów MAC (MAC Table Size) 8000 Wielkość bufora pakietów (Packet Buffer Size) 2 Mbit Interfejsy Porty RJ45 Porty optyczne Konsola 10/100BaseT(X) auto negotiation speed, F/H duplix mode, and auto MDI/MDI-X connection porty 100BaseFX (złącza SC lub ST) RS-232 (RJ45) Wskaźniki LED PWR1, PWR2, FAULT, MASTER, COUPLER, 10/100M Przełączniki DIP (DIP switches) Przekaźniki alarmowe Wejścia cyfrowe Turbo Ring, Master, Coupler, Reserve 2 przekaźniki z obciążalnością prądową 24 VDC 2 inputs with the same ground, but electrically isolated from the electronics +13 to +30V for state '1' -30 to +3V for state '0' Max. input current: 8 ma Światłowód

4 Zasilanie Napięcie Input Current Złącza Zabezpieczenie przed przeciążeniem Zabezpieczenie przed odwrotną polaryzacją 24 VDC ( VDC), podwójne wejście (redundantne) EDS-516A: V EDS-516A-MM: V 2 złącza 6-pinowe (zdejmowalne) Jest Jest Obudowa Obudowa Masa Wymiary Montaż Metal, stopień ochrony IP g 94 x 135 x mm na szynie DIN, na ścianie (wymagany dodatkowy uchwyt) Warunki środowiskowe Temperatura pracy Modele standardowe: 0 do 60 C Modele rozszerzone (-T): -40 do 75 C Temperatura przechowywania -40 do 85 C Wilgotność 5 do 95% Certyfikaty Safety Hazardous Location UL508, UL , CSA C22.2 No , EN UL/cUL Class 1 Division 2 Groups A/B/C/D, ATEX Zone 2 Ex na nc IIC T4 Gc EMC EN 55032/24 EMI CISPR 32, FCC Part 15B Class A EMS IEC ESD: Contact: 6 kv; Air: 8 kviec RS: 80 MHz to 1 GHz: 10 V/m IEC EFT: Power: 1 kv; Signal: 0.5 kv IEC Surge: Power: 2 kv; Signal: 1 kv IEC CS: 10 V IEC Marine DNV, GL Shock IEC Freefall IEC

5 Vibration MTBF (meantime between failures) IEC Time: 247,000 hrs Database: Telcordia (Bellcore), GB Modele Symbol Opis EDS-516A switch zarządzalny, 16 portów 10/100BaseTx, temp. pracy od 0 do 60 stopni EDS-516A-MM-SC switch zarządzalny, 14 portów 10/100BaseTx, 2 porty światłowodu wielomodowego SC, temp. pracy od 0 do 60 stopni EDS-516A-MM-ST switch zarządzalny, 14 portów 10/100BaseTx, 2 porty światłowodu wielomodowego ST, temp. pracy od 0 do 60 stopni EDS-516A-T switch zarządzalny, 16 portów 10/100BaseTx, temp. pracy od -40 do 75 stopni EDS-516A-MM-SC-T switch zarządzalny, 14 portów 10/100BaseTx, 2 porty światłowodu wielomodowego SC, temp. pracy od -40 do 75 stopni EDS-516A-MM-ST-T switch zarządzalny, 14 portów 10/100BaseTx, 2 porty światłowodu wielomodowego ST, temp. pracy od -40 do 75 stopni Zawartość zestawu MOXA EtherDevice Switch EDS-516A Hardware Installation Guide CD-ROM zawierający manual oraz Windows Utility kabel RJ45 to DB9 do podłączenia do konsoli (CN2007) Zaślepki na nieużywane porty
