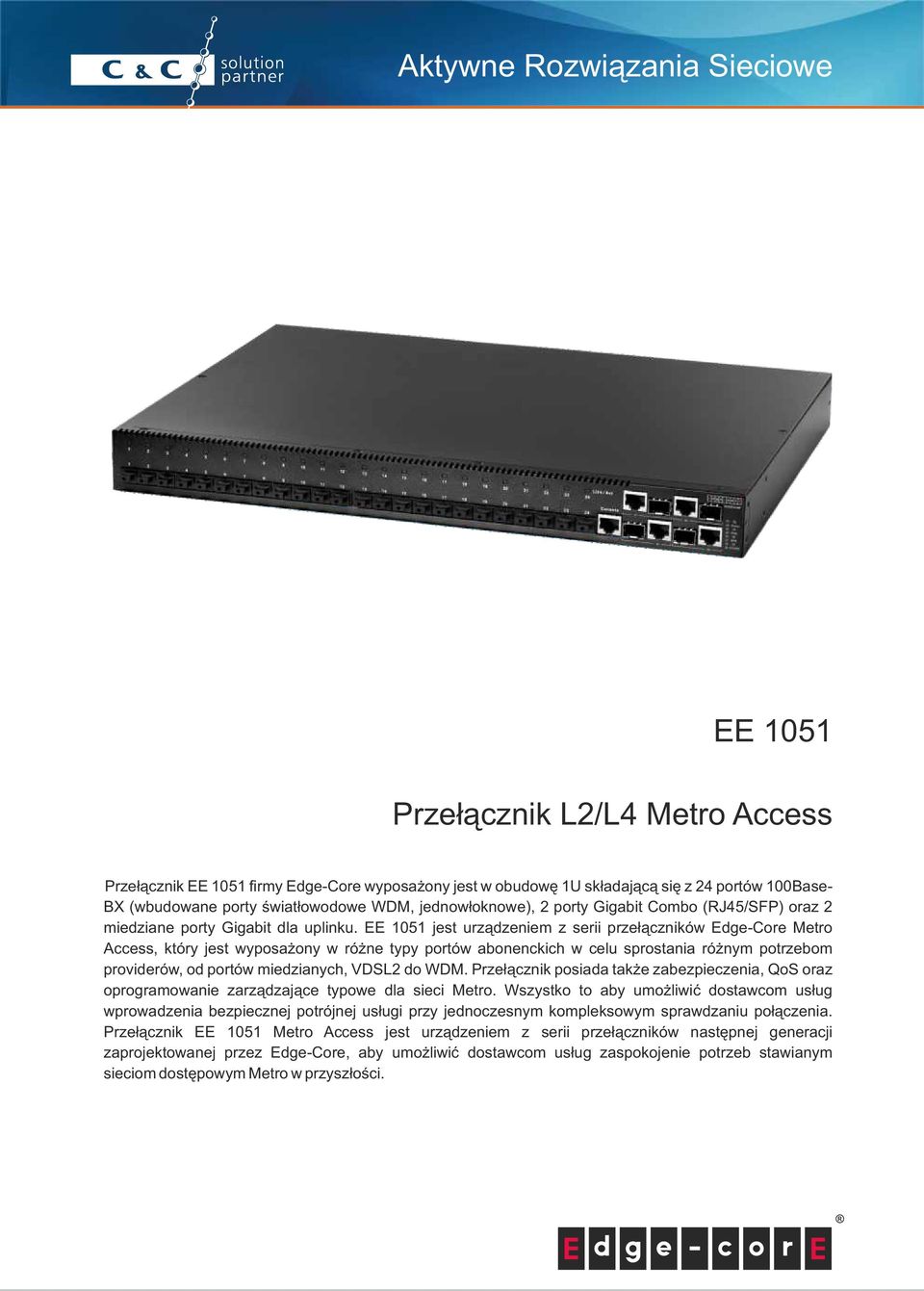

1 EE 1051 Przełącznik L2/L4 Metro Access Przełącznik EE 1051 firmy Edge-Core wyposażony jest w obudowę 1U składającą się z 24 portów 100Base- BX (wbudowane porty światłowodowe WDM, jednowłoknowe), 2 porty Gigabit Combo (RJ45/SFP) oraz 2 miedziane porty Gigabit dla uplinku. EE 1051 jest urządzeniem z serii przełączników Edge-Core Metro Access, który jest wyposażony w różne typy portów abonenckich w celu sprostania różnym potrzebom providerów, od portów miedzianych, VDSL2 do WDM. Przełącznik posiada także zabezpieczenia, QoS oraz oprogramowanie zarządzające typowe dla sieci Metro. Wszystko to aby umożliwić dostawcom usług wprowadzenia bezpiecznej potrójnej usługi przy jednoczesnym kompleksowym sprawdzaniu połączenia. Przełącznik EE 1051 Metro Access jest urządzeniem z serii przełączników następnej generacji zaprojektowanej przez Edge-Core, aby umożliwić dostawcom usług zaspokojenie potrzeb stawianym sieciom dostępowym Metro w przyszłości.

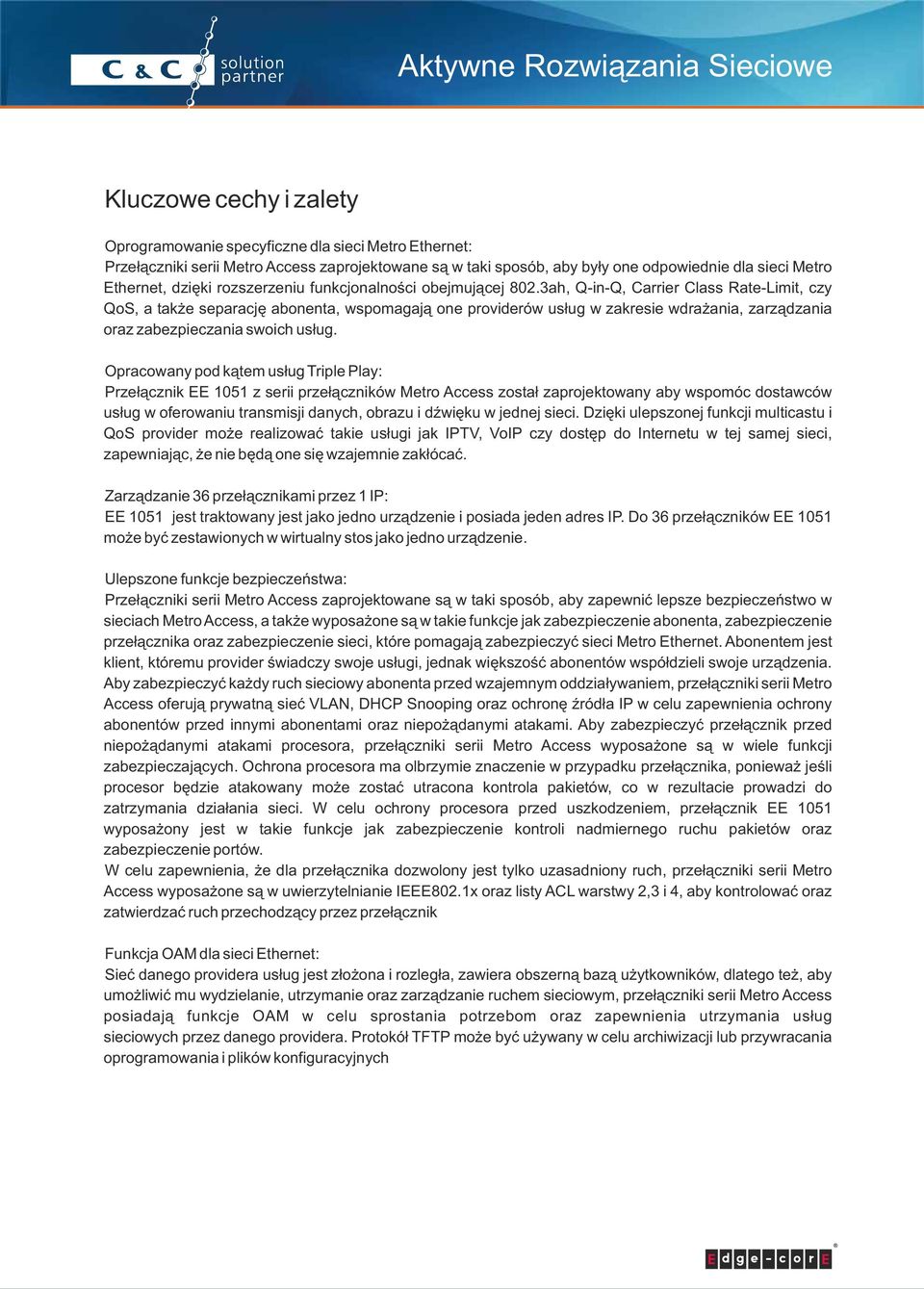

2 Kluczowe cechy i zalety Oprogramowanie specyficzne dla sieci Metro Ethernet: Przełączniki serii Metro Access zaprojektowane są w taki sposób, aby były one odpowiednie dla sieci Metro Ethernet, dzięki rozszerzeniu funkcjonalności obejmującej 802.3ah, Q-in-Q, Carrier Class Rate-Limit, czy QoS, a także separację abonenta, wspomagają one providerów usług w zakresie wdrażania, zarządzania oraz zabezpieczania swoich usług. Opracowany pod kątem usług Triple Play: Przełącznik EE 1051 z serii przełączników Metro Access został zaprojektowany aby wspomóc dostawców usług w oferowaniu transmisji danych, obrazu i dźwięku w jednej sieci. Dzięki ulepszonej funkcji multicastu i QoS provider może realizować takie usługi jak IPTV, VoIP czy dostęp do Internetu w tej samej sieci, zapewniając, że nie będą one się wzajemnie zakłócać. Zarządzanie 36 przełącznikami przez 1 IP: EE 1051 jest traktowany jest jako jedno urządzenie i posiada jeden adres IP. Do 36 przełączników EE 1051 może być zestawionych w wirtualny stos jako jedno urządzenie. Ulepszone funkcje bezpieczeństwa: Przełączniki serii Metro Access zaprojektowane są w taki sposób, aby zapewnić lepsze bezpieczeństwo w sieciach Metro Access, a także wyposażone są w takie funkcje jak zabezpieczenie abonenta, zabezpieczenie przełącznika oraz zabezpieczenie sieci, które pomagają zabezpieczyć sieci Metro Ethernet. Abonentem jest klient, któremu provider świadczy swoje usługi, jednak większość abonentów współdzieli swoje urządzenia. Aby zabezpieczyć każdy ruch sieciowy abonenta przed wzajemnym oddziaływaniem, przełączniki serii Metro Access oferują prywatną sieć VLAN, DHCP Snooping oraz ochronę źródła IP w celu zapewnienia ochrony abonentów przed innymi abonentami oraz niepożądanymi atakami. Aby zabezpieczyć przełącznik przed niepożądanymi atakami procesora, przełączniki serii Metro Access wyposażone są w wiele funkcji zabezpieczających. Ochrona procesora ma olbrzymie znaczenie w przypadku przełącznika, ponieważ jeśli procesor będzie atakowany może zostać utracona kontrola pakietów, co w rezultacie prowadzi do zatrzymania działania sieci. W celu ochrony procesora przed uszkodzeniem, przełącznik EE 1051 wyposażony jest w takie funkcje jak zabezpieczenie kontroli nadmiernego ruchu pakietów oraz zabezpieczenie portów. W celu zapewnienia, że dla przełącznika dozwolony jest tylko uzasadniony ruch, przełączniki serii Metro Access wyposażone są w uwierzytelnianie IEEE802.1x oraz listy ACL warstwy 2,3 i 4, aby kontrolować oraz zatwierdzać ruch przechodzący przez przełącznik Funkcja OAM dla sieci Ethernet: Sieć danego providera usług jest złożona i rozległa, zawiera obszerną bazą użytkowników, dlatego też, aby umożliwić mu wydzielanie, utrzymanie oraz zarządzanie ruchem sieciowym, przełączniki serii Metro Access posiadają funkcje OAM w celu sprostania potrzebom oraz zapewnienia utrzymania usług sieciowych przez danego providera. Protokół TFTP może być używany w celu archiwizacji lub przywracania oprogramowania i plików konfiguracyjnych

3 Parametry techniczne: Porty Fizyczne: ź 24 porty 100 BASE-FX (24 wbudowane, jednomodowe porty światłowodowe) ź 2 porty Gigabit Combo (RJ-45/SFP) ź 2 miedziane porty Gigabit ź 1 port konsolowy RS-232 Wydajność: Możliwość przełączania: 12,8 Gbps Wskaźnik przesyłu: 9,5 Mpps Rozmiar tablicy adresacji MAC: 8000 Rozmiar bufora pakietów: 1MBits Obsługa ramek jumbo do 10k (porty Gigabit) Właściwości warstwy 2: Auto negocjacja dla szybkości portu i trybu dupleks Kontrola przepływu: IEEE 802.3x Protokół Spanning Tree: ź IEEE 802.1D Protokół Spanning Tree (STP) ź IEEE 802.1w Protokół Rapid Spanning Tree (RSTP) ź IEEE 802.1s Protokół Multiple Spanning Tree (MSTP ź Wykrywanie sprzężenia zwrotnego ź Filtrowanie BPDU ź Ochrona BPDU ź Automatyczne wykrywanie portu granicznego ź Root Guard Sieci VLAN: ź IEEE 802.1Q VLAN Tagging ź 255 sieci VLAN ź Sieci VLAN oparte na portach ź Sieci VLAN oparte na adresach MAC ź IP Subnet VLAN ź Prywatny VLAN ź Voice VLAN ź VLAN Trunking ź GVRP ź Q-in-Q Agregacja łącza: ź Magistrala statyczna ź IEEE 802.3ad LACP ź Zrównoważenie obciążenia ź Grupy magistrali: 8 ź Łącza magistrali: 2~8 na portach Ethernet ź Łącza magistrali: 2~4 na portach Combo Gigabit Ethernet IGMP: ź IGMP v1, v2, v3 ź IGMP snooping ź IGMP Immediate leave ź IGMP Throttling ź Filtrowanie IGMP ź IGMP Leave Proxy ź MVR ź LLDP 802.1ab ź LLDP MED..* Właściwości QoS: 4 kolejki priorytetowe Schemat planowania kolejek: ź WRR ź Strict Priority Klasyfikacja ruchu i zarządzanie priorytetami: ź IEEE 802.1p ź IP DSCP Ograniczanie przepustowości: ź W punkcie wejścia/wyjścia ź 64 Kbps ~ 100 Mbps dla portu Ethernet ź 64 Kbps ~ Mbps dla portu Gigabit ź Na port COS Zabezpieczenia: Zabezpieczenie portu: ź Statyczne ź Dynamiczne Ochrona portu źródłowego DHCP Snooping DHCP Option 82 IEEE 802.1X: ź Oparte na portach ź Oparte na adresach MAC ź Automatyczne przydzielanie VLANów ź Guest VLAN RADIUS AAA: ź 5 serwerów ź Szyfrowanie: MD5, TLS, TTLS TACACS AAA, TACACS 3.0: ź 1 serwer HTTPS/SSH Lista kontroli dostępu (ACL): ź Oparta na adresie IP ź Oparta na adresie MAC ź Oparta na adresach IP/MAC ź VLAN

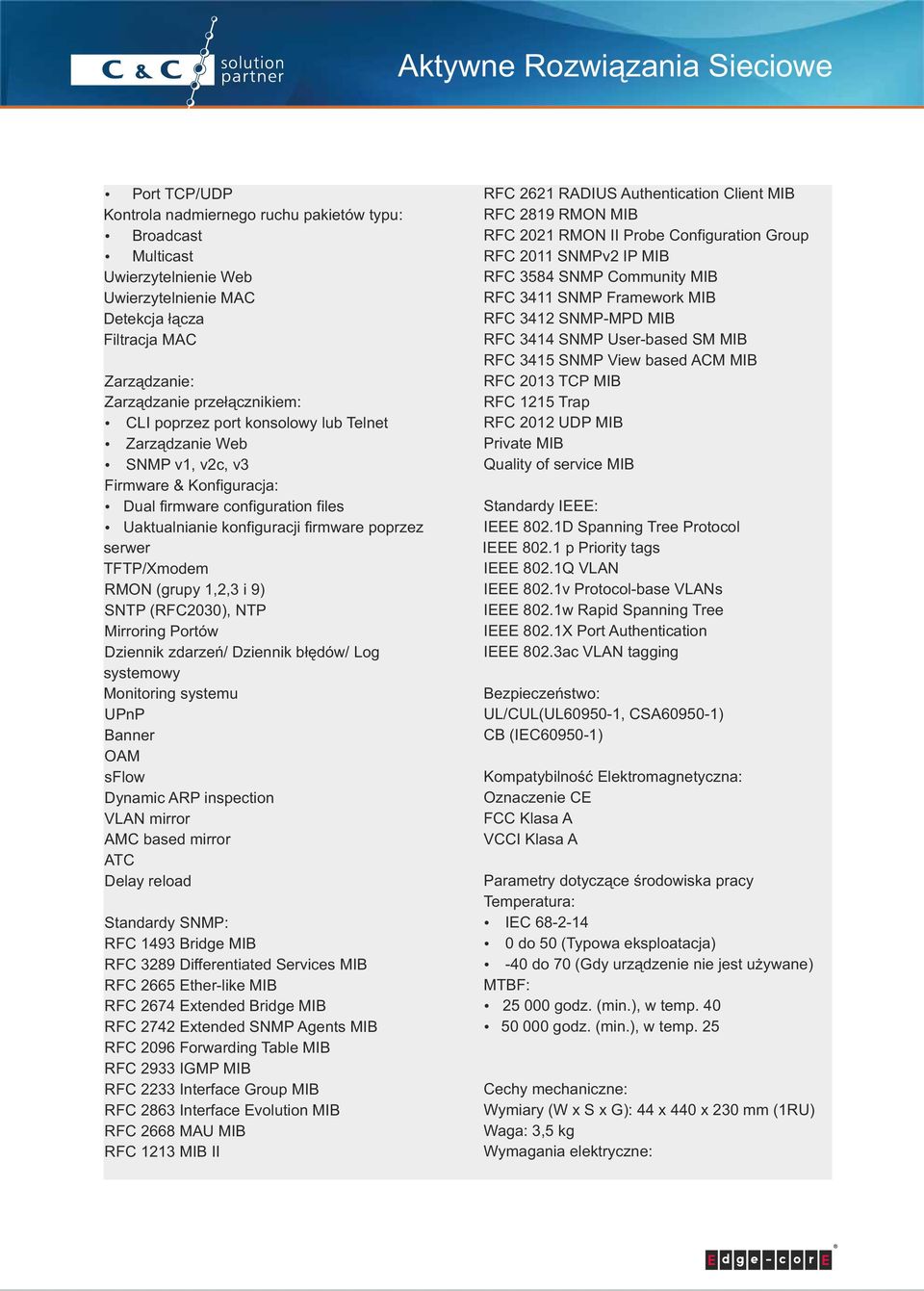

4 ź Port TCP/UDP Kontrola nadmiernego ruchu pakietów typu: ź Broadcast ź Multicast Uwierzytelnienie Web Uwierzytelnienie MAC Detekcja łącza Filtracja MAC Zarządzanie: Zarządzanie przełącznikiem: ź CLI poprzez port konsolowy lub Telnet ź Zarządzanie Web ź SNMP v1, v2c, v3 Firmware & Konfiguracja: ź Dual firmware configuration files ź Uaktualnianie konfiguracji firmware poprzez serwer TFTP/Xmodem RMON (grupy 1,2,3 i 9) SNTP (RFC2030), NTP Mirroring Portów Dziennik zdarzeń/ Dziennik błędów/ Log systemowy Monitoring systemu UPnP Banner OAM sflow Dynamic ARP inspection VLAN mirror AMC based mirror ATC Delay reload Standardy SNMP: RFC 1493 Bridge MIB RFC 3289 Differentiated Services MIB RFC 2665 Ether-like MIB RFC 2674 Extended Bridge MIB RFC 2742 Extended SNMP Agents MIB RFC 2096 Forwarding Table MIB RFC 2933 IGMP MIB RFC 2233 Interface Group MIB RFC 2863 Interface Evolution MIB RFC 2668 MAU MIB RFC 1213 MIB II RFC 2621 RADIUS Authentication Client MIB RFC 2819 RMON MIB RFC 2021 RMON II Probe Configuration Group RFC 2011 SNMPv2 IP MIB RFC 3584 SNMP Community MIB RFC 3411 SNMP Framework MIB RFC 3412 SNMP-MPD MIB RFC 3414 SNMP User-based SM MIB RFC 3415 SNMP View based ACM MIB RFC 2013 TCP MIB RFC 1215 Trap RFC 2012 UDP MIB Private MIB Quality of service MIB Standardy IEEE: IEEE 802.1D Spanning Tree Protocol IEEE p Priority tags IEEE 802.1Q VLAN IEEE 802.1v Protocol-base VLANs IEEE 802.1w Rapid Spanning Tree IEEE 802.1X Port Authentication IEEE 802.3ac VLAN tagging Bezpieczeństwo: UL/CUL(UL , CSA ) CB (IEC ) Kompatybilność Elektromagnetyczna: Oznaczenie CE FCC Klasa A VCCI Klasa A Parametry dotyczące środowiska pracy Temperatura: ź IEC ź 0 do 50 (Typowa eksploatacja) ź -40 do 70 (Gdy urządzenie nie jest używane) MTBF: ź godz. (min.), w temp. 40 ź godz. (min.), w temp. 25 Cechy mechaniczne: Wymiary (W x S x G): 44 x 440 x 230 mm (1RU) Waga: 3,5 kg Wymagania elektryczne:

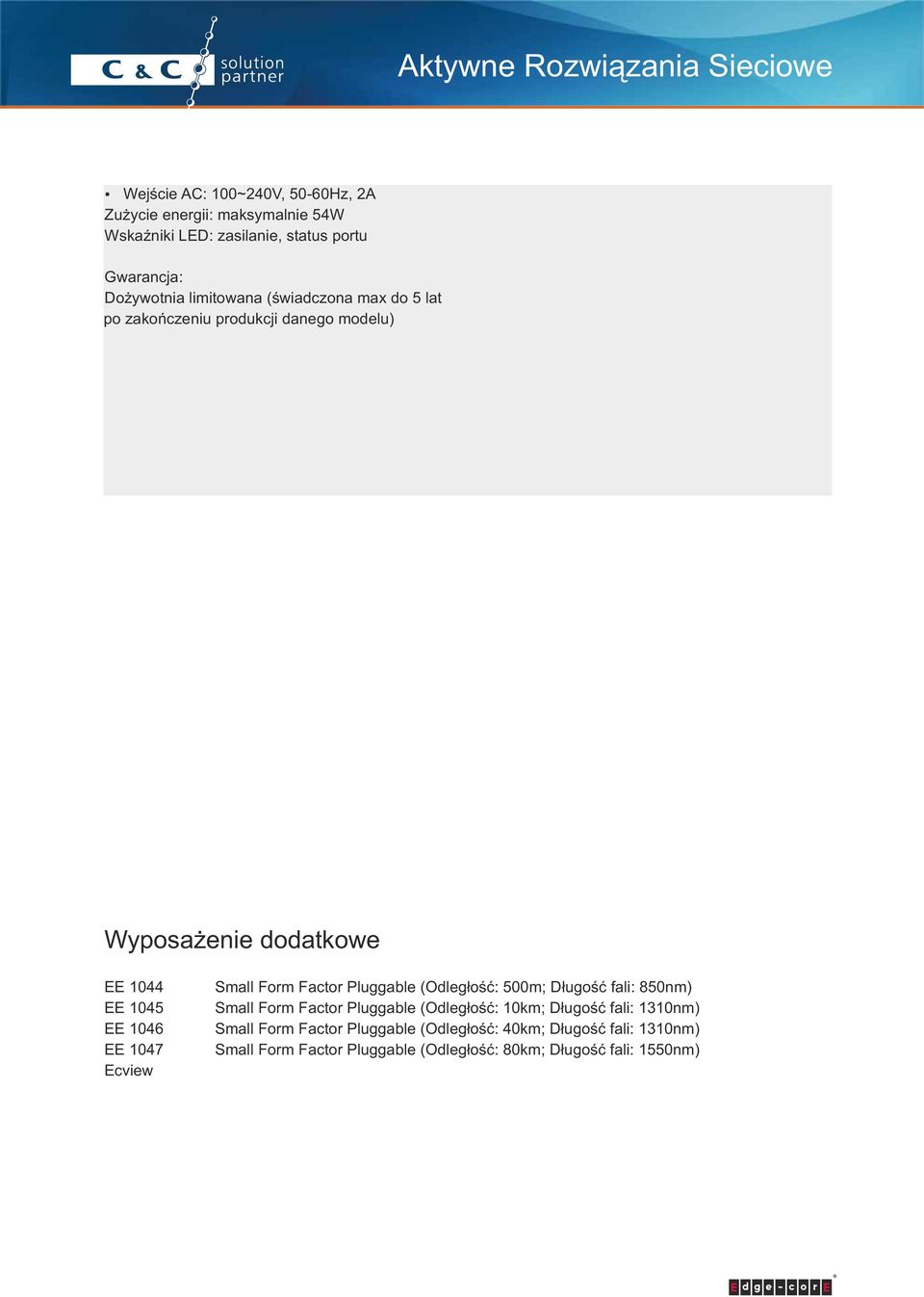

5 ź Wejście AC: 100~240V, 50-60Hz, 2A Zużycie energii: maksymalnie 54W Wskaźniki LED: zasilanie, status portu Gwarancja: Dożywotnia limitowana (świadczona max do 5 lat po zakończeniu produkcji danego modelu) Wyposażenie dodatkowe EE 1044 EE 1045 EE 1046 EE 1047 Ecview Small Form Factor Pluggable (Odległość: 500m; Długość fali: 850nm) Small Form Factor Pluggable (Odległość: 10km; Długość fali: 1310nm) Small Form Factor Pluggable (Odległość: 40km; Długość fali: 1310nm) Small Form Factor Pluggable (Odległość: 80km; Długość fali: 1550nm)
