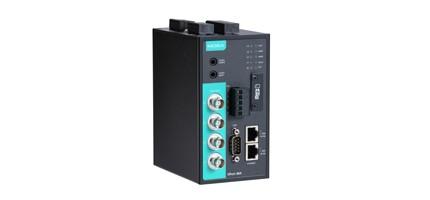

1 Vport kanałowy, przemysłowy serwer video z kodowaniem MJPEG i H.264 Każdy kanał obsługuje 2 strumienie D1 (30 klatek/sek.) lub połączony widok z 4 kanałów na jednym obrazie (quad stream) opóźnienie w przesyle obrazu poniżej 200 ms 2 porty ethernetowe (do łączenia kaskadowego lub redundancji łącz) wsparcie funkcji Moxa DynaStream wsparcie standardu ONVIF możliwość przechowywania materiału video na lokalnej karcie SD temperatura pracy od -40 do +75 C (wersja rozszerzona) Pełny opis produktu Czterokanałowy przemysłowy serwer video VPort 464 wykorzystuje algorytm kompresji H.264 aby zapewnić najlepszą jakość wideo oraz mniejsze zapotrzebowanie na przepustowość niż inne standardy kompresji wideo. Ponadto, aby spełnić różnorodne wymagania, każdy kanał serwera może obsługiwać 2 strumienie wideo jednocześnie lub można połączyć wszystkie 4 kanały w jeden strumień (tzw. quad view) z użyciem kompresji standardów H.264 i MJPEG, zapewniając większą elastyczność dla różnych zastosowań, w tym oglądanie, nagrywanie i analiza materiału video. Zaletą nowej serii serwerów video firmy MOXA jest również przystosowanie do pracy w trudnych warunkach zewnętrznych: zakres standardowej temperatury pracy wynosi C lub nawet C w przypadku wersji rozszerzonych (modele z oznaczeniem "-T"). Sam montaż odbywa się na szynie DIN lub na ścianie (za pomocą specjalnego uchwytu). VPort 464 posiada dwa gigabitowe porty Ethernet i obsługuje tryb kaskadowy bądź redundancję połączeń. Ponadto innowacyjna technologia DynaStream firmy Moxa umożliwia automatyczną zmianę ilości generowanych klatek video, co pozwala lepiej kontrolować przepustowość sieci i upraszcza zarządzanie całym systemem sieciowym. Funkcja CBR Pro gwarantuje minimalną utratę pakietów w przypadku transmisji o ograniczonej przepustowości aby zapewnić, że obrazy nie będą wykazywać efektu mozaiki. Specyfikacja techniczna Rozdzielczość oraz FPS

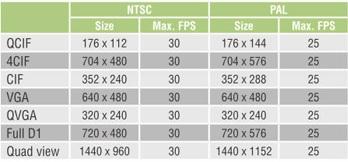

2 Video Kompresja video Wejścia video Wyjście video Strumienie video NTSC/PAL Video Output Podgląd video H.264 (MPEG4 part 10, AVC) bądź MJPEG 4x złącza BNC (1.0 Vpp, 75 ohm) poprzez Ethernet Podwójny strumień dla każdego kanału lub jeden poczwórny strumień (tzw. quad view) Detekcja automatyczna lub ustawienie manualne via Ethernet DynaStream : wsparcie automatycznej zmiany ilości generowanych klatek On-screen display: linie tekstowe, obrazy graficzne (BMP, GIF bądź JPEG) CBR Pro : wsparcie kontroli przepływu poprzez dynamiczne dopasowanie ilości generowanych klatek Do 5 jednoczesnych połączeń unicast oraz 50 odbiorców multicast Image tuning: do kontroli jasności. kontrastu, saturacji, odcienia, ostrości i redukcji szumów Audio Wejście Audio Wyjście Audio Format Audio 1 Line-in or MIC-in with 3.5 mm phone jack 1 Line-out with 3.5 mm phone jack Mono, PCM (G.711) Sieć Protokoły Ethernet IPv4/v6, TCP, UDP, HTTP, SMTP, FTP, NTP, DNS, DHCP, UPnP, RTP, RTSP, ICMP, IGMPv3, QoS (ToS), SNMP V3, DDNS, Modbus/TCP, 802.1X, SSH/HTTPS, NTCIP 2 porty Ethernet 10/100/1000BaseT(X), złącza RJ45 Transmisja szeregowa

3 PTZ Ports Console Port 1 RS-232 or RS-422/485 port, terminal block connector or DB9 male connector, kbps 1 RS-232 RJ45 port GPIO Wejścia cyfrowe Przekaźniki alarmowe 4, maks. 8 ma High: +13 V do +30 V; Low: -30 V do +3 V 2, maks A Diody LED STAT Status pracy urządzenia PWR1 Zasilanie 1 PWR2 Zasilanie 2 Fault Video PTZ SD Może być skonfigurowany do informowania o wystąpieniu zdarzenia alarmowego, awarii jednego z wejść zasilania bądź utraceniu połączenia sieciowego Status wejścia video Wskazuje transmisję danych poprzez port PTZ Wskazuje na poprawny monraż/demontaż karty SD V1, V2, V3, V4 Aktywność sygnału na kanale 1, 2, 3 bądź 4 Obudowa i instalacja Obudowa Waga Wymiary Instalacja Metal, stopień ochrony obudowy P g 80.2 x 135 x 105 mm Na szynie DIN (dołączony uchwyt), na ścianie (wymagany dodatkowy uchwyt) Zasilanie Napięcie Zużycie prądu 2 wejścia zasilania, 12 do 32 VDC bądź 18 do 30 VAC, bloczek terminala 12 do 32 VDC, 1.0 A (maks.), 18 do 30 VAC, 1.0 A (maks.) Pozostałe

4 Intelligent Video Surveillance Video Motion Detection Harmonogramy Imaging Dodatkowe alarmowanie /FTP Messaging Security Detekcja zakrycia obiektywu kamery Każdy kanał posiada 3 definiowane obszary wykrywania ruchu Możliwość ustalania codziennych harmonogramów Wykonywanie zdjęcia przed/w trakcie/po wystąpieniu zdarzenia alarmowego Serwery zdarzeń HTTP i zdarzenia CGI do ustawiania niestandardowych akcji alarmowych Automatyczny transfer zdjęcia w momencie wystąpienia zdarzenia poprzez a bądź serwer FTP - ochrona hasłem użytkownika - filtrowanie adresów IP X - HTTPS, SSH Warunki środowiskowe Temperatura pracy Modele standardowe: -25 do 60 C Modele rozszerzone: -40 do 75 C Temperatura przechowywania -40 do 85 C Wilgotność 5 do 95% (bez kondensacji) Certyfikaty Safety UL EMI EMS Wibracje Shock Altitude Ingress Protection CISPR 22, FCC Part 15B Class A EC ESD: Contact: 6 kv; Air: 8 kv IEC RS: 80 MHz to 1 GHz: 10 V/m IEC EFT: Power: 2 kv; Signal: 1 kv IEC Surge: Power: 2 kv; Signal: 2 kv IEC CS: 10 V IEC IEC , 2 to 13.2 Hz: 2 mm (peak-peak); 13.2 to 100 Hz: 0.7g; 1.50 hrs/axis IEC , 3 to 9 Hz: 7 mm (peak-peak); 9 to 150 Hz: 1.0g; 1.86 hrs/axis IEC , 20g/11ms 2000m IEC 60529, IP30 Wymagania systemowe CPU Intel Core i5, 2.4 GHz or above

5 Memory 1034 MB memory or above OS Windows 7 Browser Internet Explorer 9.0 Modele Symbol Opis VPort 464 Przemysłowy 4-kanalowy serwer video na szynę DIN, temp. pracy st. C VPort 464-T Przemysłowy 4-kanalowy serwer video na szynę DIN, temp. pracy st. C Zawartość zestawu 1x VPort 464 Quick Instalation Guide Documantation and software
