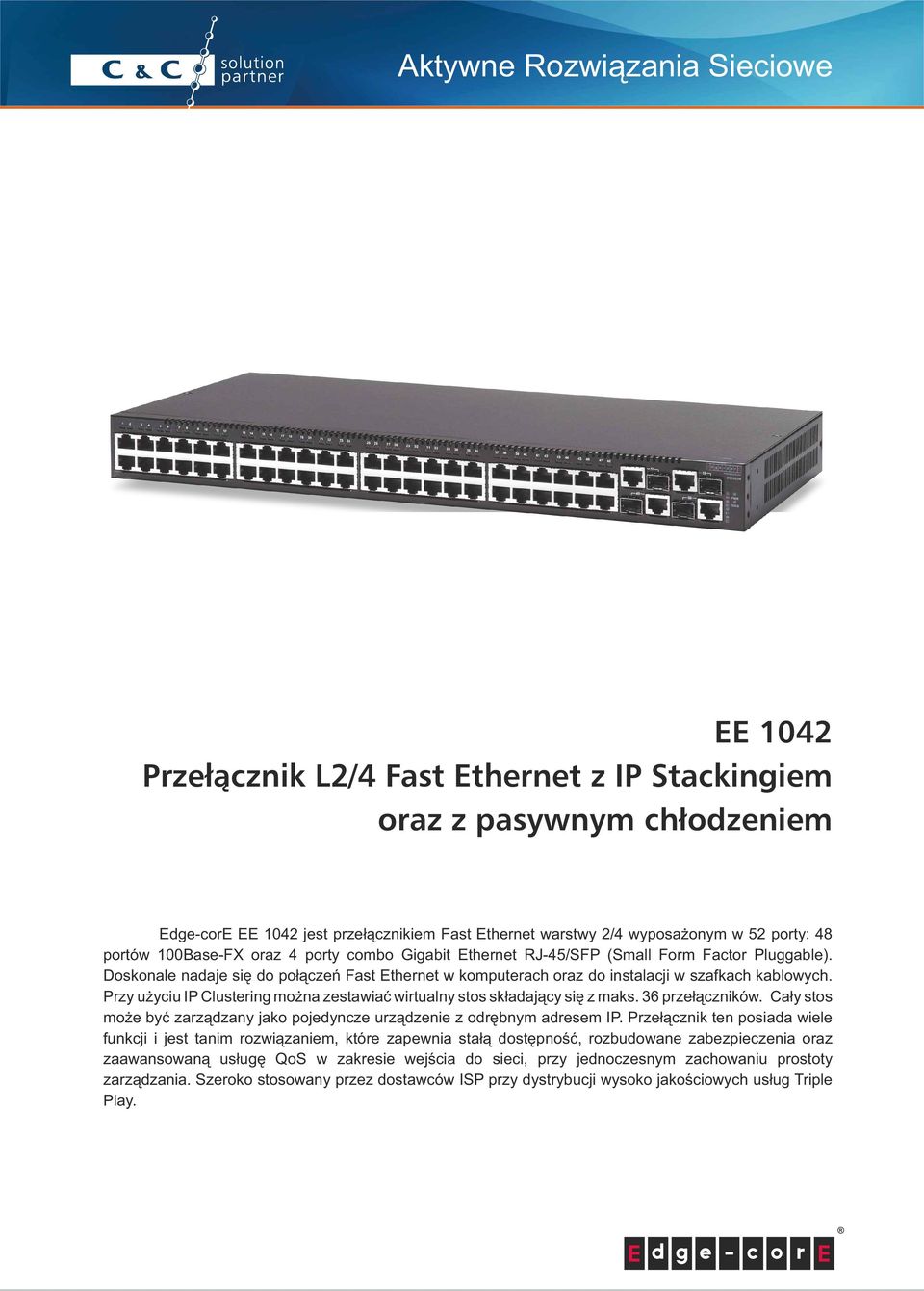

1 EE 1042 Przełącznik L2/4 Fast Ethernet z IP Stackingiem oraz z pasywnym chłodzeniem Edge-corE EE 1042 jest przełącznikiem Fast Ethernet warstwy 2/4 wyposażonym w 52 porty: 48 portów 100Base-FX oraz 4 porty combo Gigabit Ethernet RJ-45/SFP (Small Form Factor Pluggable). Doskonale nadaje się do połączeń Fast Ethernet w komputerach oraz do instalacji w szafkach kablowych. Przy użyciu IP Clustering można zestawiać wirtualny stos składający się z maks. 36 przełączników. Cały stos może być zarządzany jako pojedyncze urządzenie z odrębnym adresem IP. Przełącznik ten posiada wiele funkcji i jest tanim rozwiązaniem, które zapewnia stałą dostępność, rozbudowane zabezpieczenia oraz zaawansowaną usługę QoS w zakresie wejścia do sieci, przy jednoczesnym zachowaniu prostoty zarządzania. Szeroko stosowany przez dostawców ISP przy dystrybucji wysoko jakościowych usług Triple Play.

2 Kluczowe cechy i zalety Wydajność i skalowalność: Dzięki możliwości przełączania 12,8 Gbps, przełącznik EE 1042 zapewnia skuteczne działanie szybkości okablowania na wszystkich portach gigabit, umożliwiając użytkownikom skorzystanie w pełni z zalet istniejących, zintegrowanych serwerów gigabit, komputerów i laptopów o wysokiej wydajności poprzez znaczącą poprawę czasu reakcji aplikacji oraz czasu transferu plików. Wyposażony jest on w cztery porty combo Gigabit Ethernet zapewniające elastyczność w zakresie uplinków miedzianych jak i światłowodowych Stała dostępność: Protokół Rapid Spanning Tree (IEEE 802.1w) zapewnia, że sieć pozba- wiona jest pętli oraz dostarcza rezerwowe łącza do sieci rdzeniowej z błyskawiczną zbieżnością. Gwarantuje to szybsze przywracanie sprawności wadliwych łączy, co poprawia stabilność i niezawodność sieci. Protokół Multiple Spanning Tree IEEE 802.1s (MSTP) uruchamia STP dla każdej bazy VLAN, co zapewnia rozłożenie obciążenia warstwy 2 na rezerwowych łączach. Protokół Link Aggregation Control (IEEE 802.3ad) zwiększa przepusto- wość poprzez automatyczną agregację wielu fizycznych łączy w formie logicznej magistrali oraz zapewnienie zrównoważenia obciążenia oraz odporności na błędy w przypadku połączeń uplink. IGMP Snooping zapobiega przepełnieniu ruchu multicastów IP oraz ogranicza szerokopasmowy intensywny ruch wideo wyłącznie dla subskrybentów. Funkcja Broadcast Storm Control przeciwdziała obniżaniu sprawności całego systemu z uwagi na występowanie wadliwych stacji końcowych. Kompleksowa usługa QoS: 4 kolejki dla punktu wyjścia dla każdego portu umożliwiają zróżnicowane zarządzanie do 4 typów ruchu. Ruch jest klasyfikowany pod względem ważności zgodnie ze standardem 802.1p oraz DSCP, co zapewnia optymalne działanie rozwiązań w czasie rzeczywistym, np. głosowych lub wideo. Asymetryczne i dwukierunkowe ograniczanie przepustowości dla każdej klasy portu lub ruchu chroni ją oraz zapewnia maksymalną kontrolę zasobów sieciowych. Zaawansowane zabezpieczenia: Zabezpieczenie portów zapewnia dostęp do portów przełącznika w oparciu o adres MAC, ogranicza łączną liczbę urządzeń używających dany port przełącznika, a także chroni przed atakami doprowadzającymi do przepełnienia adresu MAC. Kontrola dostępu w oparciu o port IEEE 802.1x oraz adres MAC zapewnia, że wszyscy użytkownicy są uwierzytelniani jeszcze przed uzyskaniem dostępu do sieci. Uwierzytelnianie użytkownika wykonywane jest przy użyciu serwera działającego w oparciu o standard RADIUS. W celu ograniczania dostępu do poufnych zasobów sieciowych używane są listy kontroli dostępu (ACL) poprzez odrzucanie pakietów opartych na źródłowych i docelowych adresach MAC, adresach IP oraz portach TCP/UDP. Jest to wykonywane sprzętowo, dlatego skuteczność przełączania nie jest zagrożona. Protokoły Security Shell (SSH) oraz Secure Sockets Layer (SSL/HTTPS) szyfrują informacje dotyczące

3 zarządzania siecią poprzez Telnet oraz strony internetowe. W ten sposób zapewniają one bezpieczne zarządzanie siecią. Uwierzytelnianie TACACS+/RADIUS umożliwia kontrolowanie przełącznika w sposób scentralizowany oraz ogranicza możliwość zmiany konfiguracji przełącznika przez nieuprawnionych użytkowników. Prywatna sieć VLAN wydziela porty brzegowe w celu zapewnienia prywatnośći użytkownikom. Proste zarządzanie: Opdowiadający standardom branżowym interfejs z wierszem poleceń (CLI) poprzez port konsoli lub Telnet umożliwia użytkownikom stero- wanie przełącznikiem poprzez wykorzystanie wspólnego interfejsu użytkownika oraz zestawu poleceń. Wbudowany interfejs internetowy, który przyjazny jest dla użytkowni- ków, umożliwia konfigurację przełącznika w sposób szybki i prosty. Cztery grupy protokołu RMON są obsługiwane pod kątem zarządzania ruchem, monitorowania oraz analizowania. W przypadku uaktualniania oprogramowania lub dostrajania konfiguracji używane mogą być podwójne obrazy oprogramowania oraz wiele plików konfiguracyjnych w celu tworzenia kopii zapasowych. Protokół TFTP może być używany w celu archiwizacji lub przywra- cania oprogramowania i plików konfiguracyjnych. Parametry techniczne: Porty fizyczne: 48 porty 100Base-FX 4 porty Combo Gigabit (RJ-45/SFP) 1 port konsoli RS-232 DB-9 Wydajność Możliwość przełączania: 17,6 Gbps Rozmiar bufora pakietów: 4 Mb Rozmiar tablicy adresów MAC: Właściwości warstwy 2 Auto-negocjacja dla szybkości portu oraz trybu dupleks Kontrola przepływu: Standard IEEE 802.3x dla trybu pełnego dupleks upropagacja natłoku dla trybu półdupleksu Protokół Spanning Tree: Protokół Spanning Tree IEEE 802.1D (STP Protokół Rapid Spanning Tree IEEE 802.1w (RSTP) Protokół Multiple Spanning Tree IEEE 802.1s (MSTP) Wykrywanie pętli sprzężenia zwrotnego Ochrona BPDU Filtr BPDU Ochrona katalogu głównego Auto Edge Sieci VLAN: Obsługuje 255 sieci VLAN IEEE 802.1Q Sieci VLAN oparte na portach Sieci VLAN oparte na protokole IEEE 802.1v Prywatna sieć VLAN GVRP Agregacja łączy: Magistrala statyczna Portokół Link Aggregation Control (IEEE 802.3ad) Grupy magistrali: 4, łącza magistrali: 2~8 IGMP Snooping: IGMP v1/ v2 /v3* snooping IGMP Queried Filtrowanie IGMP MVR (rejestracja mulicastów VLAN) Opcja DHCP 82 Dynamiczne zabezpieczenie DHCP Obsługuje

4 ramki jumbo do 10KB Właściwości QoS: Kolejkowanie priorytetów: 4 kolejki sprzętowe dla każdego portu Klasyfikacja ruchu w oparciu o standard IEEE 802.1p CoS, IP oraz DSCP Obsługuje planowanie typu WRR i Strict Kontrola przepustowości: Ograniczanie przepustowości w punkcie wyjścia: FE: 64 K bits/sec ~ 100 M bits/sec GE: 64 K bits/sec ~ 100 M bits/sec Ograniczanie przepustowości w punkcie wejścia: FE: 64 K bits/sec ~ 100 M bits/sec GE: 64 K bits/sec ~ 1000 M. bits/sec Zabezpieczenia: Obsługuje kontrolę dostępu w oparciu o port IEEE 802.1x oraz adres MAC Przydzielanie QoS Uwierzytelnianie RADIUS Ochrona źródła IP Dynamiczna kontrola protokołu ARP Wykrywanie łącza Filtr adresu MAC TACACS+ 3.0 Lista kontroli dostępu SSH (v1.5/v2.0) SSL Zarządzanie: Zarządzanie przełącznikiem: CLI poprzez port konsoli lub Telnet Zarządzanie WEB SNMP v1, v2c, v3 Oprogramowanie i konfiguracja: Obrazy podwójnego oprogramowania Uaktualnianie oprogramowania poprzez serwer TFTP Wiele plików konfiguracyjnych Udostępnianie/ pobieranie plików konfiguracyjnych poprzez serwer TFTP Automatyczne uaktualnianie oprogramowania poprzez serwer TFTP Obsługuje RMON (grupy 1, 2, 3 oraz 9) Obsługuje BOOTP, DHCP na potrzeby przydzielania adresów IP Obsługuje SNTP Dziennik zdarzeń/ Dziennik błędów/ Log systemowy ECview (opcjonalnie) jest zaawansowanym systemem do zarządzania siecią, który pozwala zwiększyć funkcjonalność urządzeń EdgE-CorE poprzez: Zarządzanie topologią Zarządzanie wydajnością Zarządzanie konfiguracją Zarządzanie zdarzeniami Zarządzanie SNMP Dynamiczna kontrola protokołu ARP sflow Mirror oparty na adresie MAC ATC Opóźnianie ponownego ładowania (Delay Reload) Standardy SNMP: RFC 1493 Bridge RFC 3289 Differentiated Service RFC 2742 SNMP Agents RFC 2096 Forwarding Table RFC 2933 IGMP RFC 2233 Interface Group RFC 2668 MAU RFC 1213 II RFC 2621 RADIUS Authentication Client RFC 2819 RMON RFC 2021 RMON II Probe Configuration Group RFC 2011 SNMPv2 IP RFC 3584 SNMP Community RFC 3411 SNMP Framework RFC 3412 SNMP-MPD RFC 3413 SNMP Target, SNMP Notification RFC 3414 SNMP User-Based SM RFC 3415 SNMP View Based ACM RFC 2013 TCP RFC 1215 Trap RFC 2012 UDP RFC 2013 TCP RFC 1541 DHCP Client RFC 1112 IGMP RFC 2236 IGMPv2 RFC 2618 RADIUS RFC 1757 RMON RFC 1157 SNMP RFC 2571 SNMPv2 RFC 2030 SNTP RFC 1350 TFTP TACACS Authentication Client Prywatna baza

5 Quality of Service Standardy IEEE: Protokół Spanning Tree IEEE 802.1D oraz klasyfikowanie ważności ruchu Protokół Rapid Spanning Tree (IEEE 802.1w) IEEE 802.1p Priority tags Sieć VLAN IEEE 802.1Q Sieci VLAN oparte na protokole IEEE 802.1v Uwierzytelnianie portów IEEE 802.1x IEEE Ethernet, Fast Ethernet, Gigabit Ethernet Kontrola przepływu pełnego dupleksu Protokół Link Aggregation Control IEEE 802.3ac VLAN Tagging Cechy mechaniczne: Wymiary (W x S x G): 4,3 x 44 x 23 cm (1RU) Wskaźniki LED: port, uplink, system, diagnostyka Waga: 2,9kg Bezpieczeństwo : CSA/NRTL (UL1950, CSA ) TUV/GS (En60950) Zgodność elektromagnetyczna: Oznaczenie CE FCC, klasa A VCCI, klasa A CISPR, klasa A Parametry dotyczące środowiska pracy: Temperatura: IEC do 45 (typowa eksploatacja) -40 do 70 (gdy urządzenie nie jest używane) Wilgotność: 10% do 90% (bez kondensacji) Wibracje: IEC , IEC Wstrząsy: IEC Upadki: IEC Gwarancja: Ograniczona wieczysta gwarancja (świadczona max do 5 lat po zakończeniu produkcji danego modelu) Wyposażenie dodatkowe EE 1044 EE 1045 EE 1046 EE 1047 EE 1400 Small Form Factor Pluggable (odległość: 500m; długość fali: 850 nm) Small Form Factor Pluggable (odległość: 10 km; długość fali: nm) Small Form Factor Pluggable (odległość: 40km; długość fali: nm) Small Form Factor Pluggable (odległość: 80km; długość fali: nm) Oprogramowanie do zarządzania siecią SNMP ul. 17 Stycznia 119, Leszno tel fax leszno@ccpartners.pl ul. Polanki 67c Gdańsk tel fax gdansk@ccpartners.pl ul. Malinowa Katowice tel fax katowice@ccpartners.pl Ursynów Business Park ul. Puławska 303 wejście B Warszawa tel fax warszawa@ccpartners.pl
