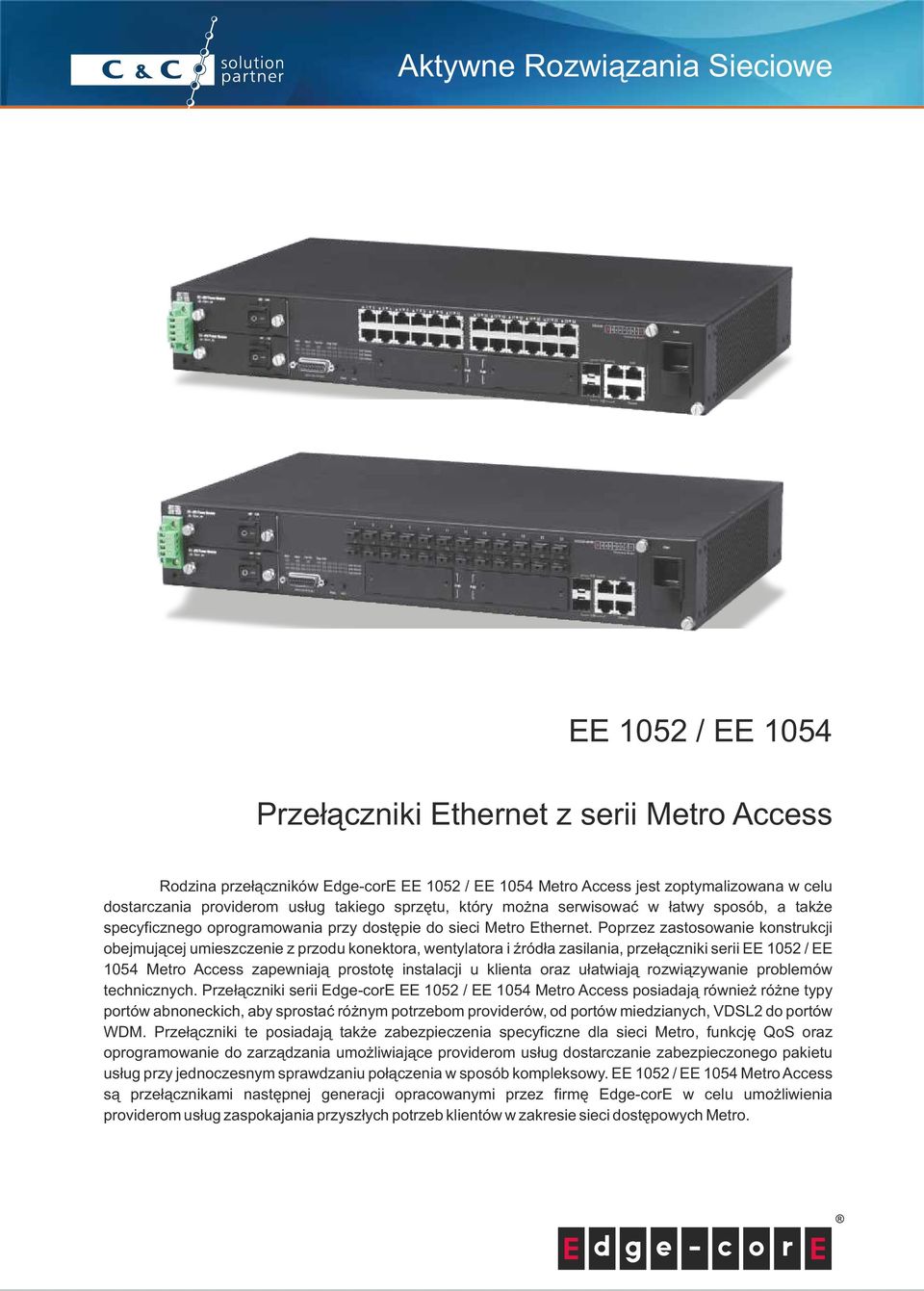

1 EE 1052 / EE 1054 Przełączniki Ethernet z serii Metro Access Rodzina przełączników Edge-corE EE 1052 / EE 1054 Metro Access jest zoptymalizowana w celu dostarczania providerom usług takiego sprzętu, który można serwisować w łatwy sposób, a także specyficznego oprogramowania przy dostępie do sieci Metro Ethernet. Poprzez zastosowanie konstrukcji obejmującej umieszczenie z przodu konektora, wentylatora i źródła zasilania, przełączniki serii EE 1052 / EE 1054 Metro Access zapewniają prostotę instalacji u klienta oraz ułatwiają rozwiązywanie problemów technicznych. Przełączniki serii Edge-corE EE 1052 / EE 1054 Metro Access posiadają również różne typy portów abnoneckich, aby sprostać różnym potrzebom providerów, od portów miedzianych, VDSL2 do portów WDM. Przełączniki te posiadają także zabezpieczenia specyficzne dla sieci Metro, funkcję QoS oraz oprogramowanie do zarządzania umożliwiające providerom usług dostarczanie zabezpieczonego pakietu usług przy jednoczesnym sprawdzaniu połączenia w sposób kompleksowy. EE 1052 / EE 1054 Metro Access są przełącznikami następnej generacji opracowanymi przez firmę Edge-corE w celu umożliwienia providerom usług zaspokajania przyszłych potrzeb klientów w zakresie sieci dostępowych Metro.

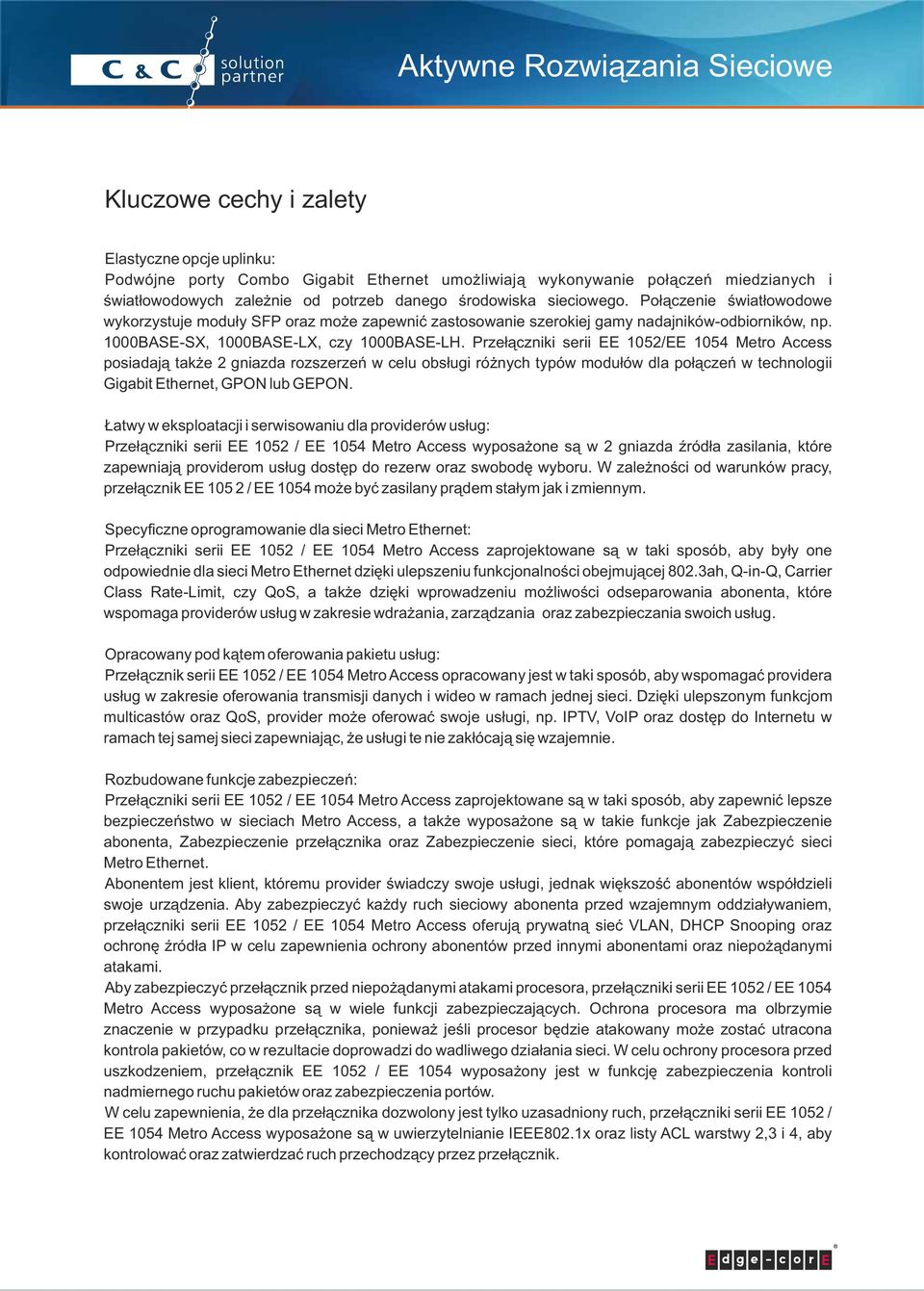

2 Kluczowe cechy i zalety Elastyczne opcje uplinku: Podwójne porty Combo Gigabit Ethernet umożliwiają wykonywanie połączeń miedzianych i światłowodowych zależnie od potrzeb danego środowiska sieciowego. Połączenie światłowodowe wykorzystuje moduły SFP oraz może zapewnić zastosowanie szerokiej gamy nadajników-odbiorników, np. 1000BASE-SX, 1000BASE-LX, czy 1000BASE-LH. Przełączniki serii EE 1052/EE 1054 Metro Access posiadają także 2 gniazda rozszerzeń w celu obsługi różnych typów modułów dla połączeń w technologii Gigabit Ethernet, GPON lub GEPON. Łatwy w eksploatacji i serwisowaniu dla providerów usług: Przełączniki serii EE 1052 / EE 1054 Metro Access wyposażone są w 2 gniazda źródła zasilania, które zapewniają providerom usług dostęp do rezerw oraz swobodę wyboru. W zależności od warunków pracy, przełącznik EE / EE 1054 może być zasilany prądem stałym jak i zmiennym. Specyficzne oprogramowanie dla sieci Metro Ethernet: Przełączniki serii EE 1052 / EE 1054 Metro Access zaprojektowane są w taki sposób, aby były one odpowiednie dla sieci Metro Ethernet dzięki ulepszeniu funkcjonalności obejmującej 802.3ah, Q-in-Q, Carrier Class Rate-Limit, czy QoS, a także dzięki wprowadzeniu możliwości odseparowania abonenta, które wspomaga providerów usług w zakresie wdrażania, zarządzania oraz zabezpieczania swoich usług. Opracowany pod kątem oferowania pakietu usług: Przełącznik serii EE 1052 / EE 1054 Metro Access opracowany jest w taki sposób, aby wspomagać providera usług w zakresie oferowania transmisji danych i wideo w ramach jednej sieci. Dzięki ulepszonym funkcjom multicastów oraz QoS, provider może oferować swoje usługi, np. IPTV, VoIP oraz dostęp do Internetu w ramach tej samej sieci zapewniając, że usługi te nie zakłócają się wzajemnie. Rozbudowane funkcje zabezpieczeń: Przełączniki serii EE 1052 / EE 1054 Metro Access zaprojektowane są w taki sposób, aby zapewnić lepsze bezpieczeństwo w sieciach Metro Access, a także wyposażone są w takie funkcje jak Zabezpieczenie abonenta, Zabezpieczenie przełącznika oraz Zabezpieczenie sieci, które pomagają zabezpieczyć sieci Metro Ethernet. Abonentem jest klient, któremu provider świadczy swoje usługi, jednak większość abonentów współdzieli swoje urządzenia. Aby zabezpieczyć każdy ruch sieciowy abonenta przed wzajemnym oddziaływaniem, przełączniki serii EE 1052 / EE 1054 Metro Access oferują prywatną sieć VLAN, DHCP Snooping oraz ochronę źródła IP w celu zapewnienia ochrony abonentów przed innymi abonentami oraz niepożądanymi atakami. Aby zabezpieczyć przełącznik przed niepożądanymi atakami procesora, przełączniki serii EE 1052 / EE 1054 Metro Access wyposażone są w wiele funkcji zabezpieczających. Ochrona procesora ma olbrzymie znaczenie w przypadku przełącznika, ponieważ jeśli procesor będzie atakowany może zostać utracona kontrola pakietów, co w rezultacie doprowadzi do wadliwego działania sieci. W celu ochrony procesora przed uszkodzeniem, przełącznik EE 1052 / EE 1054 wyposażony jest w funkcję zabezpieczenia kontroli nadmiernego ruchu pakietów oraz zabezpieczenia portów. W celu zapewnienia, że dla przełącznika dozwolony jest tylko uzasadniony ruch, przełączniki serii EE 1052 / EE 1054 Metro Access wyposażone są w uwierzytelnianie IEEE802.1x oraz listy ACL warstwy 2,3 i 4, aby kontrolować oraz zatwierdzać ruch przechodzący przez przełącznik.

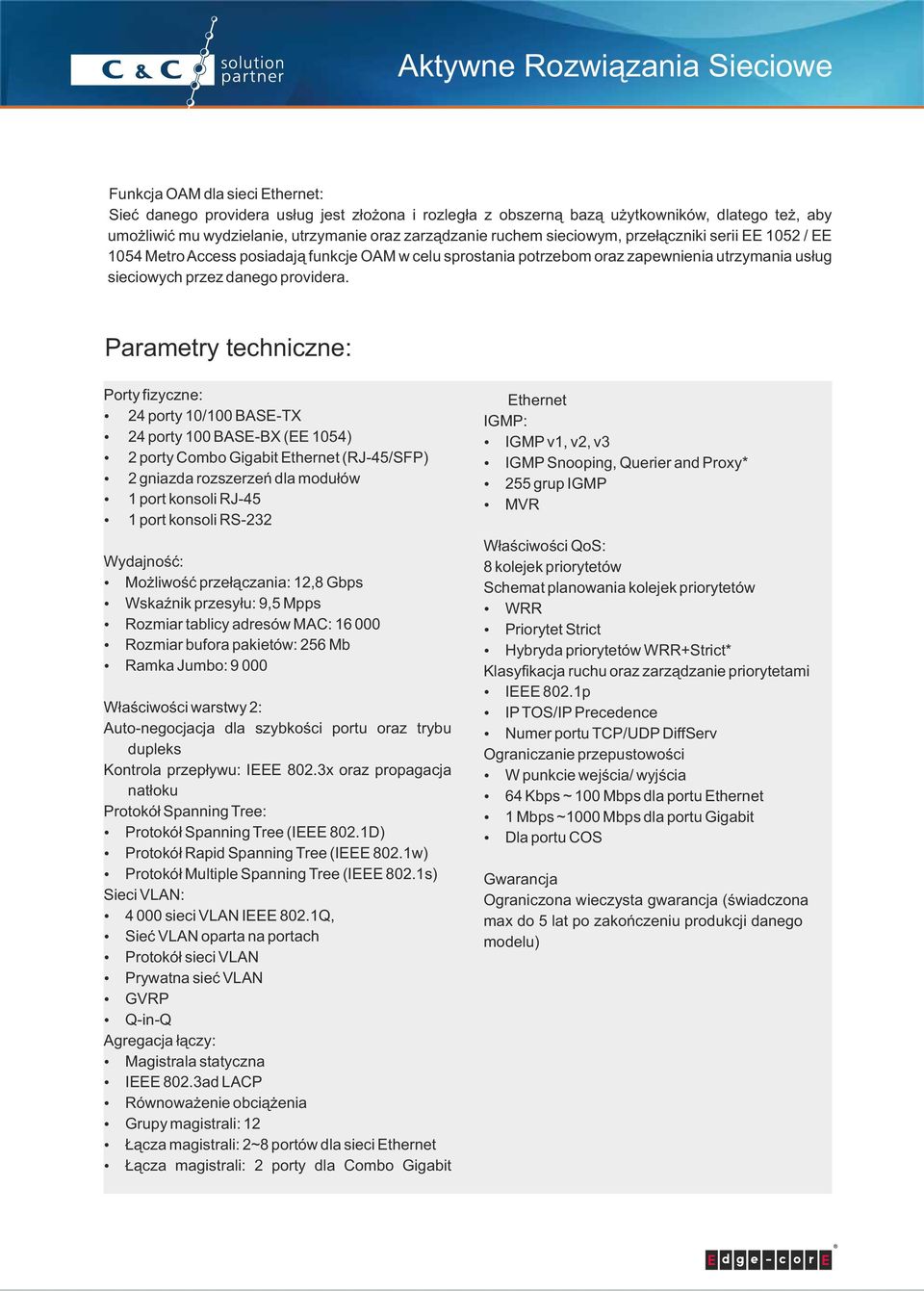

3 Funkcja OAM dla sieci Ethernet: Sieć danego providera usług jest złożona i rozległa z obszerną bazą użytkowników, dlatego też, aby umożliwić mu wydzielanie, utrzymanie oraz zarządzanie ruchem sieciowym, przełączniki serii EE 1052 / EE 1054 Metro Access posiadają funkcje OAM w celu sprostania potrzebom oraz zapewnienia utrzymania usług sieciowych przez danego providera. Parametry techniczne: Porty fizyczne: ź 24 porty 10/100 BASE-TX ź 24 porty 100 BASE-BX (EE 1054) ź 2 porty Combo Gigabit Ethernet (RJ-45/SFP) ź 2 gniazda rozszerzeń dla modułów ź 1 port konsoli RJ-45 ź 1 port konsoli RS-232 Wydajność: ź Możliwość przełączania: 12,8 Gbps ź Wskaźnik przesyłu: 9,5 Mpps ź Rozmiar tablicy adresów MAC: ź Rozmiar bufora pakietów: 256 Mb ź Ramka Jumbo: Właściwości warstwy 2: Auto-negocjacja dla szybkości portu oraz trybu dupleks Kontrola przepływu: IEEE 802.3x oraz propagacja natłoku Protokół Spanning Tree: ź Protokół Spanning Tree (IEEE 802.1D) ź Protokół Rapid Spanning Tree (IEEE 802.1w) ź Protokół Multiple Spanning Tree (IEEE 802.1s) Sieci VLAN: ź sieci VLAN IEEE 802.1Q, ź Sieć VLAN oparta na portach ź Protokół sieci VLAN ź Prywatna sieć VLAN ź GVRP ź Q-in-Q Agregacja łączy: ź Magistrala statyczna ź IEEE 802.3ad LACP ź Równoważenie obciążenia ź Grupy magistrali: 12 ź Łącza magistrali: 2~8 portów dla sieci Ethernet ź Łącza magistrali: 2 porty dla Combo Gigabit Ethernet IGMP: ź IGMP v1, v2, v3 ź IGMP Snooping, Querier and Proxy* ź 255 grup IGMP ź MVR Właściwości QoS: 8 kolejek priorytetów Schemat planowania kolejek priorytetów ź WRR ź Priorytet Strict ź Hybryda priorytetów WRR+Strict* Klasyfikacja ruchu oraz zarządzanie priorytetami ź IEEE 802.1p ź IP TOS/IP Precedence ź Numer portu TCP/UDP DiffServ Ograniczanie przepustowości ź W punkcie wejścia/ wyjścia ź 64 Kbps ~ 100 Mbps dla portu Ethernet ź 1 Mbps ~1000 Mbps dla portu Gigabit ź Dla portu COS Gwarancja Ograniczona wieczysta gwarancja (świadczona max do 5 lat po zakończeniu produkcji danego modelu)

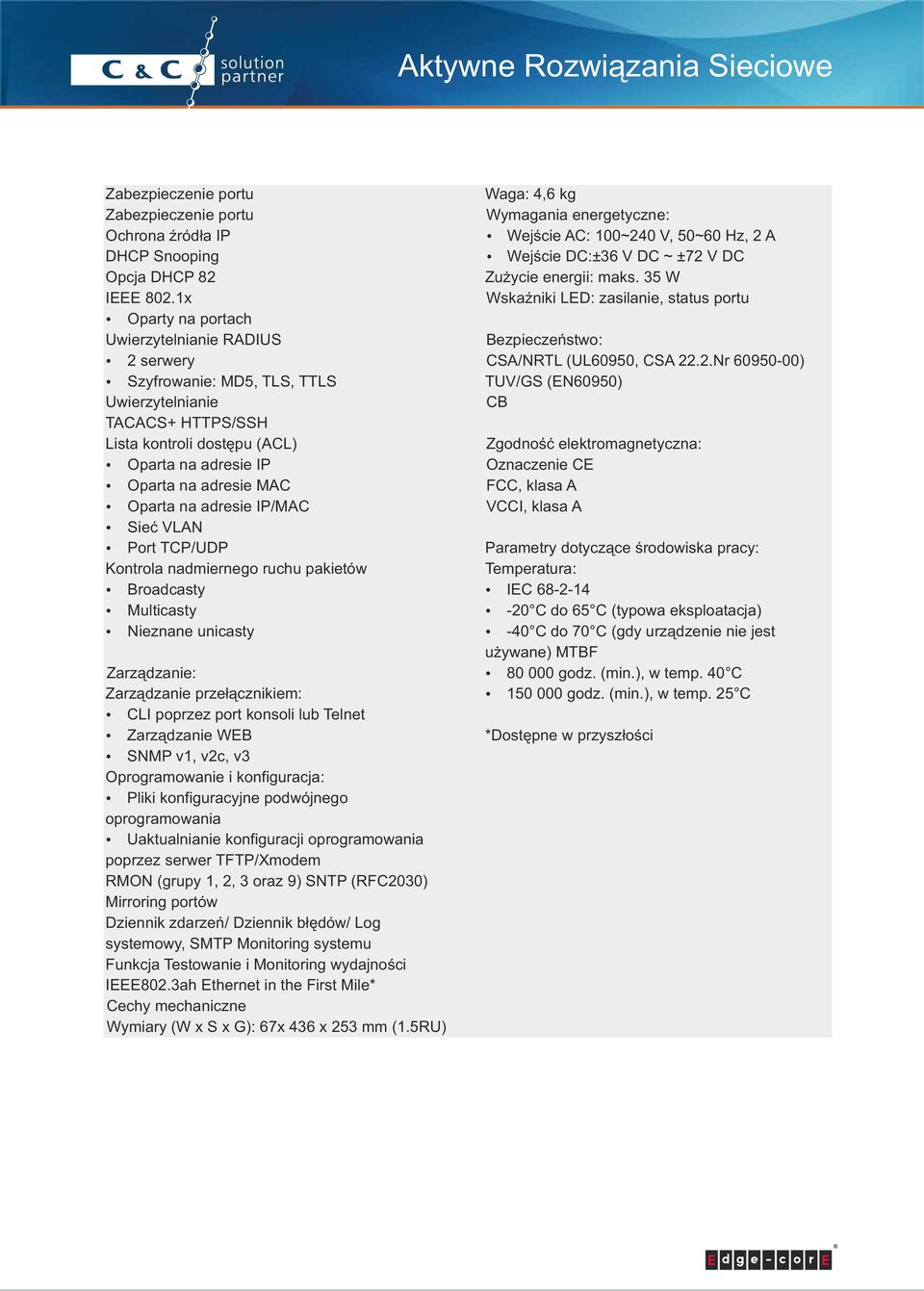

4 Zabezpieczenie portu Zabezpieczenie portu Ochrona źródła IP DHCP Snooping Opcja DHCP 82 IEEE 802.1x ź Oparty na portach Uwierzytelnianie RADIUS ź 2 serwery ź Szyfrowanie: MD5, TLS, TTLS Uwierzytelnianie TACACS+ HTTPS/SSH Lista kontroli dostępu (ACL) ź Oparta na adresie IP ź Oparta na adresie MAC ź Oparta na adresie IP/MAC ź Sieć VLAN ź Port TCP/UDP Kontrola nadmiernego ruchu pakietów ź Broadcasty ź Multicasty ź Nieznane unicasty Zarządzanie: Zarządzanie przełącznikiem: ź CLI poprzez port konsoli lub Telnet ź Zarządzanie WEB ź SNMP v1, v2c, v3 Oprogramowanie i konfiguracja: ź Pliki konfiguracyjne podwójnego oprogramowania ź Uaktualnianie konfiguracji oprogramowania poprzez serwer TFTP/Xmodem RMON (grupy 1, 2, 3 oraz 9) SNTP (RFC2030) Mirroring portów Dziennik zdarzeń/ Dziennik błędów/ Log systemowy, SMTP Monitoring systemu Funkcja Testowanie i Monitoring wydajności IEEE802.3ah Ethernet in the First Mile* Cechy mechaniczne Wymiary (W x S x G): 67x 436 x 253 mm (1.5RU) Waga: 4,6 kg Wymagania energetyczne: ź Wejście AC: 100~240 V, 50~60 Hz, 2 A ź Wejście DC:±36 V DC ~ ±72 V DC Zużycie energii: maks. 35 W Wskaźniki LED: zasilanie, status portu Bezpieczeństwo: CSA/NRTL (UL60950, CSA 22.2.Nr ) TUV/GS (EN60950) CB Zgodność elektromagnetyczna: Oznaczenie CE FCC, klasa A VCCI, klasa A Parametry dotyczące środowiska pracy: Temperatura: ź IEC ź -20 C do 65 C (typowa eksploatacja) ź -40 C do 70 C (gdy urządzenie nie jest używane) MTBF ź godz. (min.), w temp. 40 C ź godz. (min.), w temp. 25 C *Dostępne w przyszłości

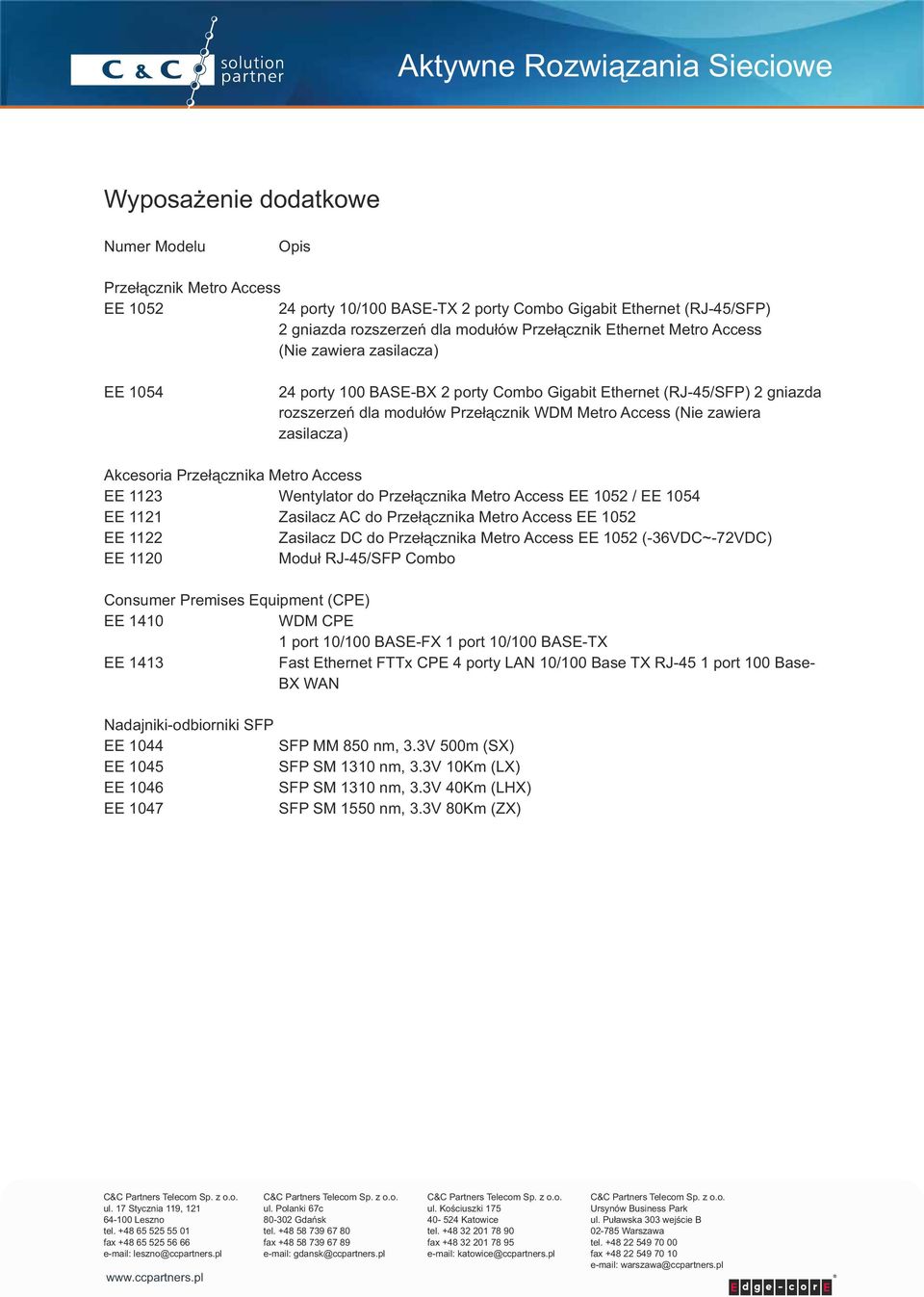

5 Wyposażenie dodatkowe Numer Modelu Opis Przełącznik Metro Access EE porty 10/100 BASE-TX 2 porty Combo Gigabit Ethernet (RJ-45/SFP) 2 gniazda rozszerzeń dla modułów Przełącznik Ethernet Metro Access (Nie zawiera zasilacza) EE porty 100 BASE-BX 2 porty Combo Gigabit Ethernet (RJ-45/SFP) 2 gniazda rozszerzeń dla modułów Przełącznik WDM Metro Access (Nie zawiera zasilacza) Akcesoria Przełącznika Metro Access EE 1123 Wentylator do Przełącznika Metro Access EE 1052 / EE 1054 EE 1121 Zasilacz AC do Przełącznika Metro Access EE 1052 EE 1122 Zasilacz DC do Przełącznika Metro Access EE 1052 (-36VDC~-72VDC) EE 1120 Moduł RJ-45/SFP Combo Consumer Premises Equipment (CPE) EE 1410 WDM CPE 1 port 10/100 BASE-FX 1 port 10/100 BASE-TX EE 1413 Fast Ethernet FTTx CPE 4 porty LAN 10/100 Base TX RJ-45 1 port 100 Base- BX WAN Nadajniki-odbiorniki SFP EE 1044 SFP MM 850 nm, 3.3V 500m (SX) EE 1045 SFP SM 1310 nm, 3.3V 10Km (LX) EE 1046 SFP SM 1310 nm, 3.3V 40Km (LHX) EE 1047 SFP SM 1550 nm, 3.3V 80Km (ZX) ul. 17 Stycznia 119, Leszno tel fax leszno@ccpartners.pl ul. Polanki 67c Gdańsk tel fax gdansk@ccpartners.pl ul. Kościuszki Katowice tel fax katowice@ccpartners.pl Ursynów Business Park ul. Puławska 303 wejście B Warszawa tel fax warszawa@ccpartners.pl
