EE-2050-P Brzegowy Gigabitowy przełącznik L2 Web Smart z PoE Plus. Aktywne Rozwiązania Sieciowe

Transkrypt

1 EE-2050-P Brzegowy Gigabitowy przełącznik L2 Web Smart z PoE Plus EE-2050-P jest nowym 50-portowym Gigabitowym przełącznikiem dostarczającym 48 portów RJ-45 10/100/1000 PoE/PoE+ oraz 2 sloty SFP wspierające moduły 100/1000BASE-X SFP. Przełącznik ten umożliwia stworzenie sieci niemal każdego rozmiaru do wprowadzenia Gigabit Ethernet z funkcjami zarządzania ukierunkowanymi na zaspokojenie potrzeb w sieci SMB, a także Gigabit dla komputerów w przypadku zaawansowanych użytkowników. Posiada wiele funkcji i jest tanim rozwiązaniem, które zapewnia stałą dostępność, kolejkowanie priorytetów QoS z klasyfikacją i szeregowaniem pod względem ważności przy warstwie L2.

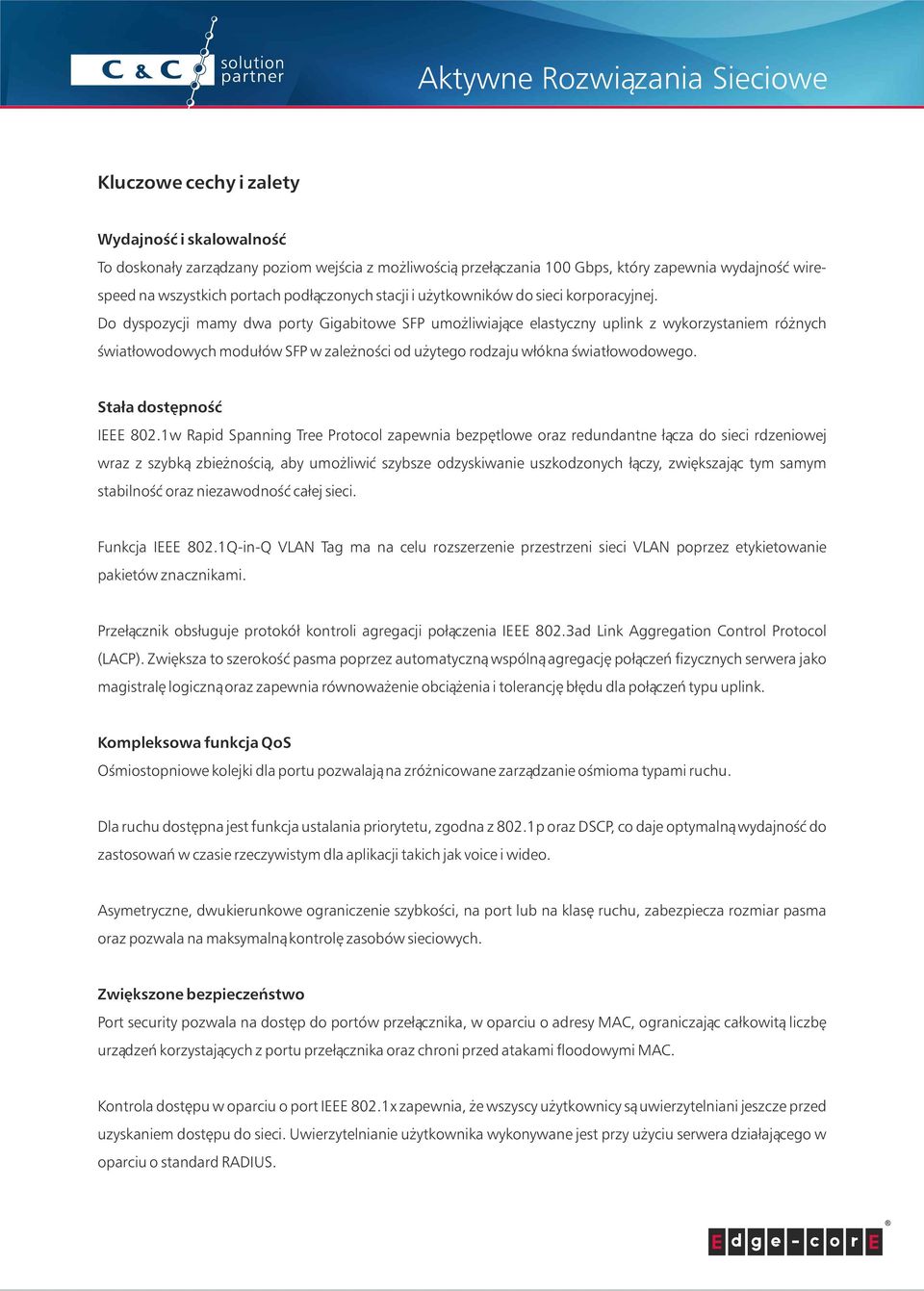

2 Kluczowe cechy i zalety Wydajność i skalowalność To doskonały zarządzany poziom wejścia z możliwością przełączania 100 Gbps, który zapewnia wydajność wirespeed na wszystkich portach podłączonych stacji i użytkowników do sieci korporacyjnej. Do dyspozycji mamy dwa porty Gigabitowe SFP umożliwiające elastyczny uplink z wykorzystaniem różnych światłowodowych modułów SFP w zależności od użytego rodzaju włókna światłowodowego. Stała dostępność IEEE 802.1w Rapid Spanning Tree Protocol zapewnia bezpętlowe oraz redundantne łącza do sieci rdzeniowej wraz z szybką zbieżnością, aby umożliwić szybsze odzyskiwanie uszkodzonych łączy, zwiększając tym samym stabilność oraz niezawodność całej sieci. Funkcja IEEE 802.1Q-in-Q VLAN Tag ma na celu rozszerzenie przestrzeni sieci VLAN poprzez etykietowanie pakietów znacznikami. Przełącznik obsługuje protokół kontroli agregacji połączenia IEEE 802.3ad Link Aggregation Control Protocol (LACP). Zwiększa to szerokość pasma poprzez automatyczną wspólną agregację połączeń fizycznych serwera jako magistralę logiczną oraz zapewnia równoważenie obciążenia i tolerancję błędu dla połączeń typu uplink. Kompleksowa funkcja QoS Ośmiostopniowe kolejki dla portu pozwalają na zróżnicowane zarządzanie ośmioma typami ruchu. Dla ruchu dostępna jest funkcja ustalania priorytetu, zgodna z 802.1p oraz DSCP, co daje optymalną wydajność do zastosowań w czasie rzeczywistym dla aplikacji takich jak voice i wideo. Asymetryczne, dwukierunkowe ograniczenie szybkości, na port lub na klasę ruchu, zabezpiecza rozmiar pasma oraz pozwala na maksymalną kontrolę zasobów sieciowych. Zwiększone bezpieczeństwo Port security pozwala na dostęp do portów przełącznika, w oparciu o adresy MAC, ograniczając całkowitą liczbę urządzeń korzystających z portu przełącznika oraz chroni przed atakami floodowymi MAC. Kontrola dostępu w oparciu o port IEEE 802.1x zapewnia, że wszyscy użytkownicy są uwierzytelniani jeszcze przed uzyskaniem dostępu do sieci. Uwierzytelnianie użytkownika wykonywane jest przy użyciu serwera działającego w oparciu o standard RADIUS.

3 Listy kontroli dostępu (ACL) mogą zostać użyte do ograniczenia dostępu do wrażliwych źródeł sieciowych poprzez odrzucenie pakietów w oparciu o źródłowe lub docelowe adresy MAC, adresy IP oraz porty TCP/UDP. Listy ACL są obsługiwane sprzętowo, a zatem przełączenie nie wchodzi tutaj w grę. Security Shell oraz Secure Sockets Layer (SSL/HTTPS) kodują dostęp przez protokół Telnet oraz WEB, zapewniając tym samym bezpieczne zarządzanie siecią. IP Source Guard jest załączony na porcie trunk z dużą liczbą VLAN'ów z aktywnym DHCP Snoooping'iem w razie zabraknięcia ACL. DHCP Snooping zapewnia bezpieczeństwo poprzez filtrowanie niebezpiecznych wiadomości DHCP oraz poprzez tworzenie i utrzymywanie tablicy DHCP Snooping. Proste zarządzanie Wbudowany przyjazny dla użytkownika interfejs WWW pozwala użytkownikom szybko i łatwo skonfigurować przełączniki. SNMP v1/v2 jest wspierany i może być wykorzystywany przez zarządzające siecią stacje. Telnet i SSH zapewnia bezpieczne i łatwe zarządzanie dla administratora sieci. Przełącznik może obsługiwać zarządzanie zarówno w IPv4 i IPv6. Funkcje POE EE-2050-P pozwala na transmisję danych oraz zasilanie o mocy 30W do telefonów VoIP, bezprzewodowych punktów dostępu, kamer monitoringu itp. za pomocą istniejącego okablowania kategorii 5. Przełącznik może dostarczyć do 30W na 12 porty, 15,4W na 24 porty lub 7,5W na 48 portów. Budżet PoE przełącznika wynosi 375W. Funkcja ta eliminuje konieczność zapewnienie oddzielnego źródła zasilania, a co za tym idzie pozwala na redukcję kosztów, związanych z instalacją zasilającą oraz pozwala uniknąć konieczności montażu gniazdek zasilających.

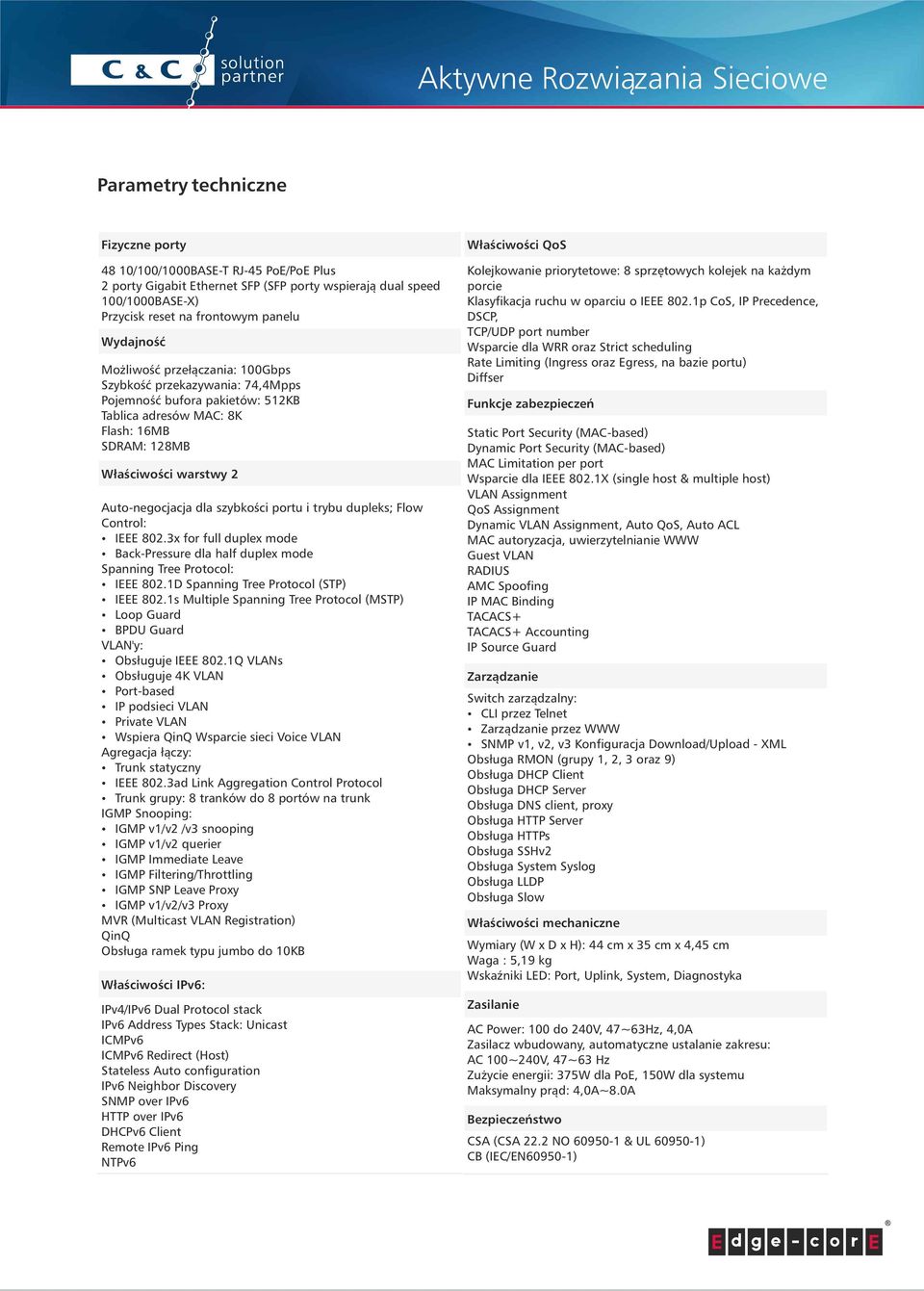

4 Parametry techniczne Fizyczne porty 48 10/100/1000BASE-T RJ-45 PoE/PoE Plus 2 porty Gigabit Ethernet SFP (SFP porty wspierają dual speed 100/1000BASE-X) Przycisk reset na frontowym panelu Wydajność Możliwość przełączania: 100Gbps Szybkość przekazywania: 74,4Mpps Pojemność bufora pakietów: 512KB Tablica adresów MAC: 8K Flash: 16MB SDRAM: 128MB Właściwości warstwy 2 Auto-negocjacja dla szybkości portu i trybu dupleks; Flow Control: IEEE 802.3x for full duplex mode Back-Pressure dla half duplex mode Spanning Tree Protocol: IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) Loop Guard BPDU Guard VLAN'y: Obsługuje IEEE 802.1Q VLANs Obsługuje 4K VLAN Port-based IP podsieci VLAN Private VLAN Wspiera QinQ Wsparcie sieci Voice VLAN Agregacja łączy: Trunk statyczny IEEE 802.3ad Link Aggregation Control Protocol Trunk grupy: 8 tranków do 8 portów na trunk IGMP Snooping: IGMP v1/v2 /v3 snooping IGMP v1/v2 querier IGMP Immediate Leave IGMP Filtering/Throttling IGMP SNP Leave Proxy IGMP v1/v2/v3 Proxy MVR (Multicast VLAN Registration) QinQ Obsługa ramek typu jumbo do 10KB Właściwości IPv6: IPv4/IPv6 Dual Protocol stack IPv6 Address Types Stack: Unicast ICMPv6 ICMPv6 Redirect (Host) Stateless Auto configuration IPv6 Neighbor Discovery SNMP over IPv6 HTTP over IPv6 DHCPv6 Client Remote IPv6 Ping NTPv6 Właściwości QoS Kolejkowanie priorytetowe: 8 sprzętowych kolejek na każdym porcie Klasyfikacja ruchu w oparciu o IEEE 802.1p CoS, IP Precedence, DSCP, TCP/UDP port number Wsparcie dla WRR oraz Strict scheduling Rate Limiting (Ingress oraz Egress, na bazie portu) Diffser Funkcje zabezpieczeń Static Port Security (MAC-based) Dynamic Port Security (MAC-based) MAC Limitation per port Wsparcie dla IEEE 802.1X (single host & multiple host) VLAN Assignment QoS Assignment Dynamic VLAN Assignment, Auto QoS, Auto ACL MAC autoryzacja, uwierzytelnianie WWW Guest VLAN RADIUS AMC Spoofing IP MAC Binding TACACS+ TACACS+ Accounting IP Source Guard Zarządzanie Switch zarządzalny: CLI przez Telnet Zarządzanie przez WWW SNMP v1, v2, v3 Konfiguracja Download/Upload - XML Obsługa RMON (grupy 1, 2, 3 oraz 9) Obsługa DHCP Client Obsługa DHCP Server Obsługa DNS client, proxy Obsługa HTTP Server Obsługa HTTPs Obsługa SSHv2 Obsługa System Syslog Obsługa LLDP Obsługa Slow Właściwości mechaniczne Wymiary (W x D x H): 44 cm x 35 cm x 4,45 cm Waga : 5,19 kg Wskaźniki LED: Port, Uplink, System, Diagnostyka Zasilanie AC Power: 100 do 240V, 47~63Hz, 4,0A Zasilacz wbudowany, automatyczne ustalanie zakresu: AC 100~240V, 47~63 Hz Zużycie energii: 375W dla PoE, 150W dla systemu Maksymalny prąd: 4,0A~8.0A Bezpieczeństwo CSA (CSA 22.2 NO & UL ) CB (IEC/EN )

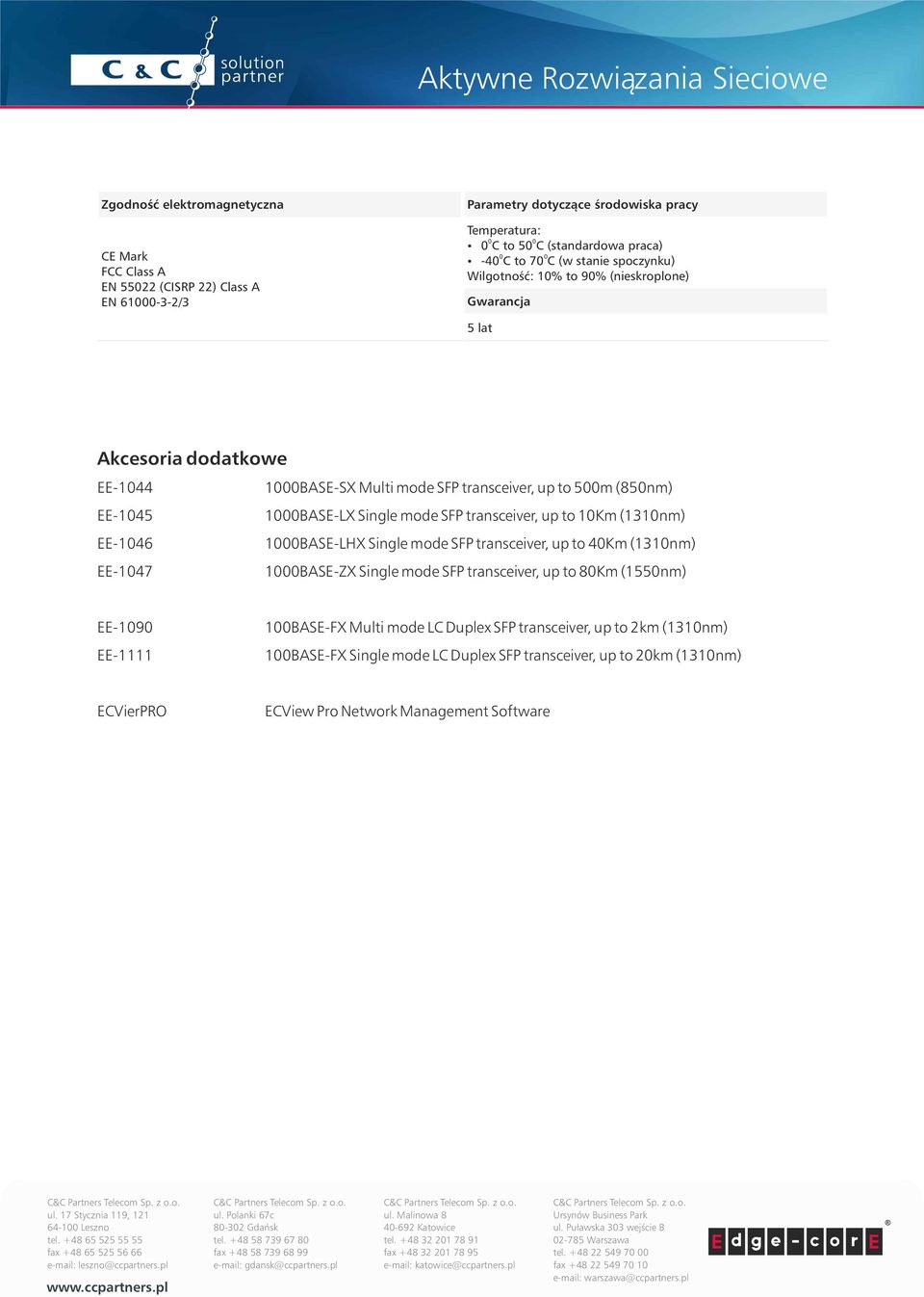

5 Zgodność elektromagnetyczna CE Mark FCC Class A EN (CISRP 22) Class A EN /3 Parametry dotyczące środowiska pracy Temperatura: C to 50 C (standardowa praca) C to 70 C (w stanie spoczynku) Wilgotność: 10% to 90% (nieskroplone) Gwarancja 5 lat Akcesoria dodatkowe EE BASE-SX Multi mode SFP transceiver, up to 500m (850nm) EE BASE-LX Single mode SFP transceiver, up to 10Km (1310nm) EE BASE-LHX Single mode SFP transceiver, up to 40Km (1310nm) EE BASE-ZX Single mode SFP transceiver, up to 80Km (1550nm) EE-1090 EE BASE-FX Multi mode LC Duplex SFP transceiver, up to 2km (1310nm) 100BASE-FX Single mode LC Duplex SFP transceiver, up to 20km (1310nm) ECVierPRO ECView Pro Network Management Software ul. 17 Stycznia 119, Leszno tel fax leszno@ccpartners.pl ul. Polanki 67c Gdańsk tel fax gdansk@ccpartners.pl ul. Malinowa Katowice tel fax katowice@ccpartners.pl Ursynów Business Park ul. Puławska 303 wejście B Warszawa tel fax warszawa@ccpartners.pl
