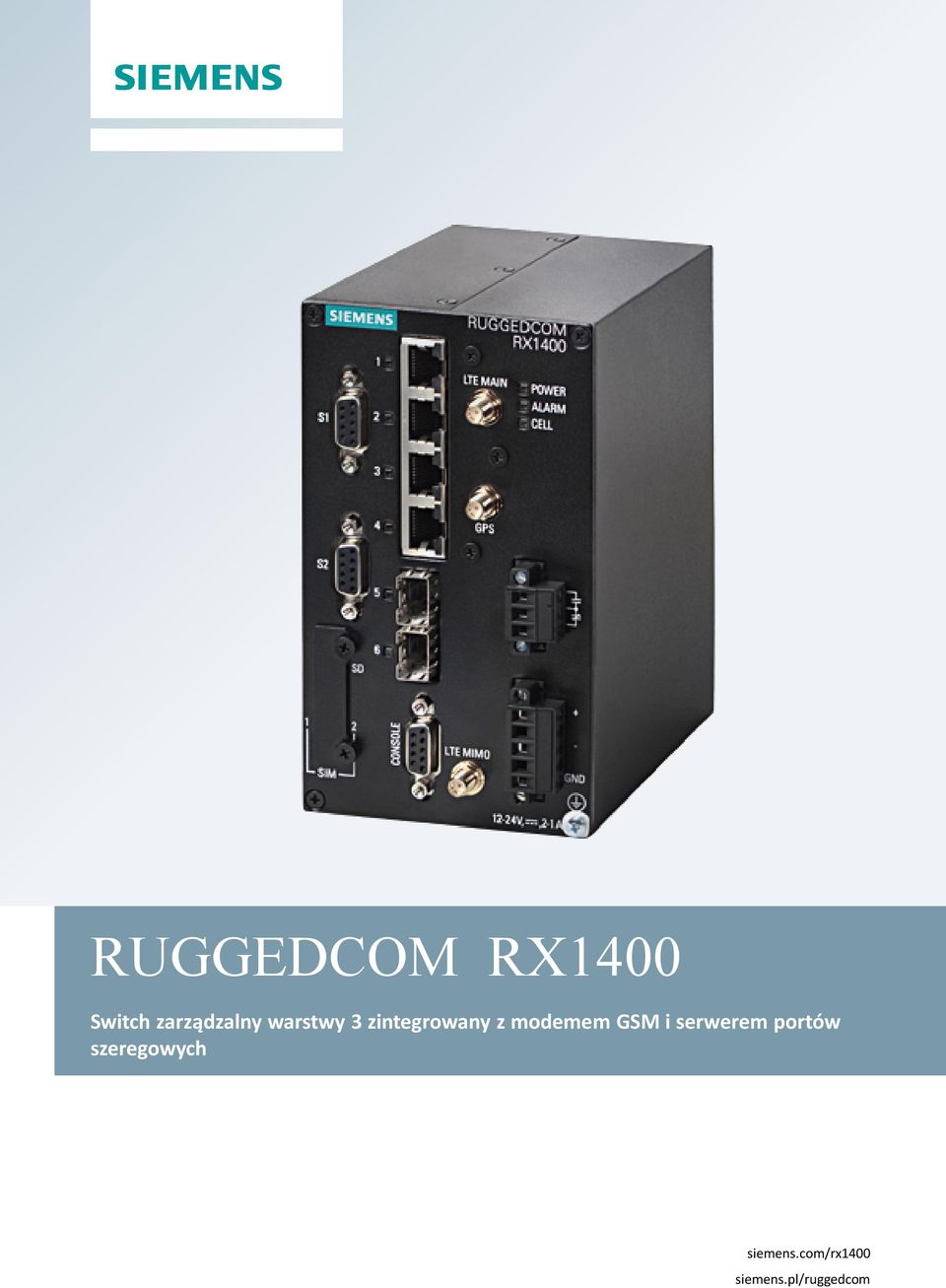

1 RUGGEDCOM RX1400 Switch zarządzalny warstwy 3 zintegrowany z modemem GSM i serwerem portów szeregowych siemens.com/rx1400 siemens.pl/ruggedcom

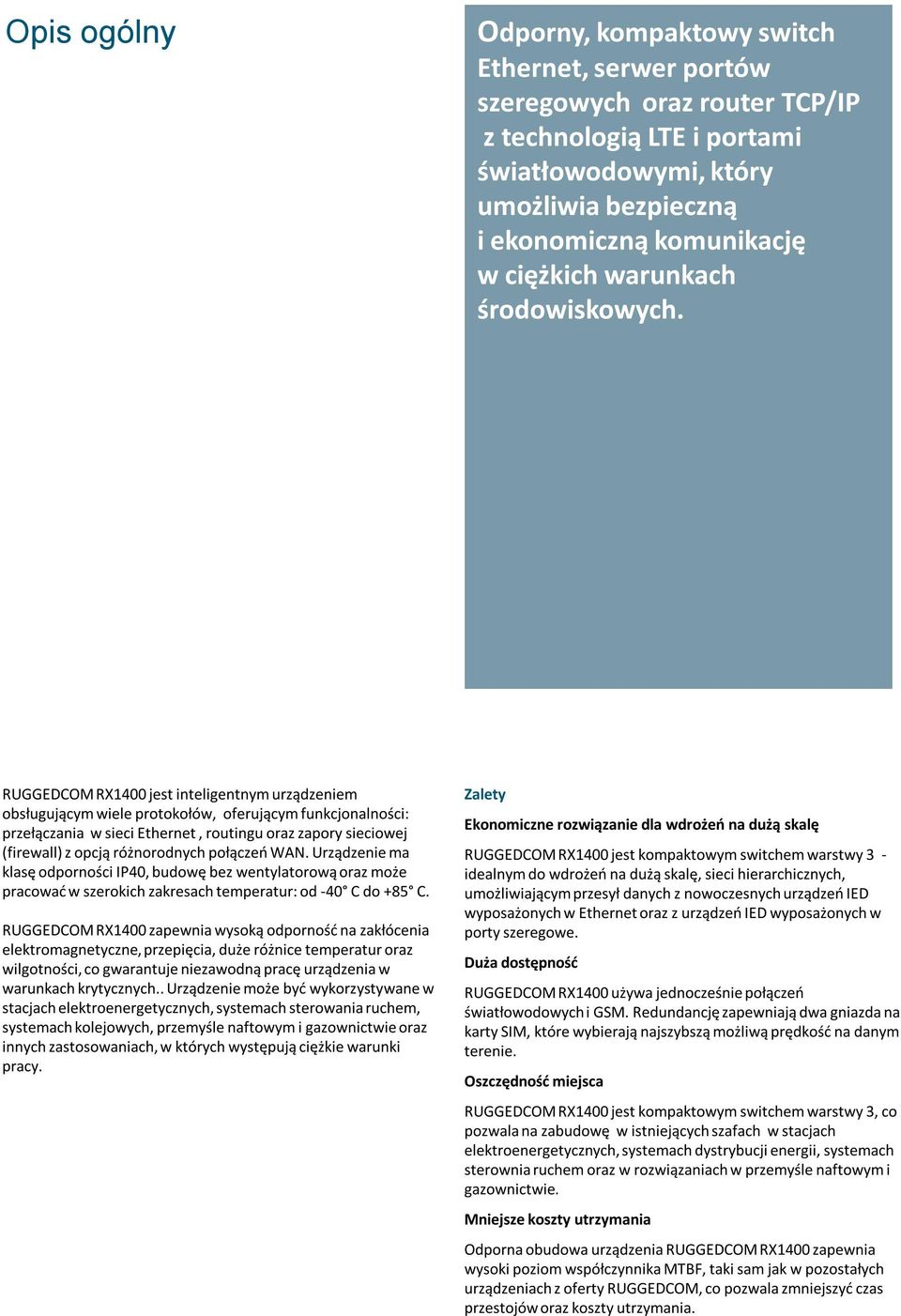

2 Opis ogólny Odporny, kompaktowy switch Ethernet, serwer portów szeregowych oraz router TCP/IP z technologią LTE i portami światłowodowymi, który umożliwia bezpieczną i ekonomiczną komunikację w ciężkich warunkach środowiskowych. RUGGEDCOM RX1400 jest inteligentnym urządzeniem obsługującym wiele protokołów, oferującym funkcjonalności: przełączania w sieci Ethernet, routingu oraz zapory sieciowej (firewall) z opcją różnorodnych połączeń WAN. Urządzenie ma klasę odporności IP40, budowę bez wentylatorową oraz może pracować w szerokich zakresach temperatur: od -40 C do +85 C. RUGGEDCOM RX1400 zapewnia wysoką odporność na zakłócenia elektromagnetyczne, przepięcia, duże różnice temperatur oraz wilgotności, co gwarantuje niezawodną pracę urządzenia w warunkach krytycznych.. Urządzenie może być wykorzystywane w stacjach elektroenergetycznych, systemach sterowania ruchem, systemach kolejowych, przemyśle naftowym i gazownictwie oraz innych zastosowaniach, w których występują ciężkie warunki pracy. Zalety Ekonomiczne rozwiązanie dla wdrożeń na dużą skalę RUGGEDCOM RX1400 jest kompaktowym switchem warstwy 3 - idealnym do wdrożeń na dużą skalę, sieci hierarchicznych, umożliwiającym przesył danych z nowoczesnych urządzeń IED wyposażonych w Ethernet oraz z urządzeń IED wyposażonych w porty szeregowe. Duża dostępność RUGGEDCOM RX1400 używa jednocześnie połączeń światłowodowych i GSM. Redundancję zapewniają dwa gniazda na karty SIM, które wybierają najszybszą możliwą prędkość na danym terenie. Oszczędność miejsca RUGGEDCOM RX1400 jest kompaktowym switchem warstwy 3, co pozwala na zabudowę w istniejących szafach w stacjach elektroenergetycznych, systemach dystrybucji energii, systemach sterownia ruchem oraz w rozwiązaniach w przemyśle naftowym i gazownictwie. Mniejsze koszty utrzymania Odporna obudowa urządzenia RUGGEDCOM RX1400 zapewnia wysoki poziom współczynnika MTBF, taki sam jak w pozostałych urządzeniach z oferty RUGGEDCOM, co pozwala zmniejszyć czas przestojów oraz koszty utrzymania.

RUGGEDCOM RX1400 jest inteligentnym urządzeniem obsługującym wiele protokołów, oferującym funkcjonalności: przełączania w sieci Ethernet, routingu oraz zapory sieciowej (firewall) z opcją

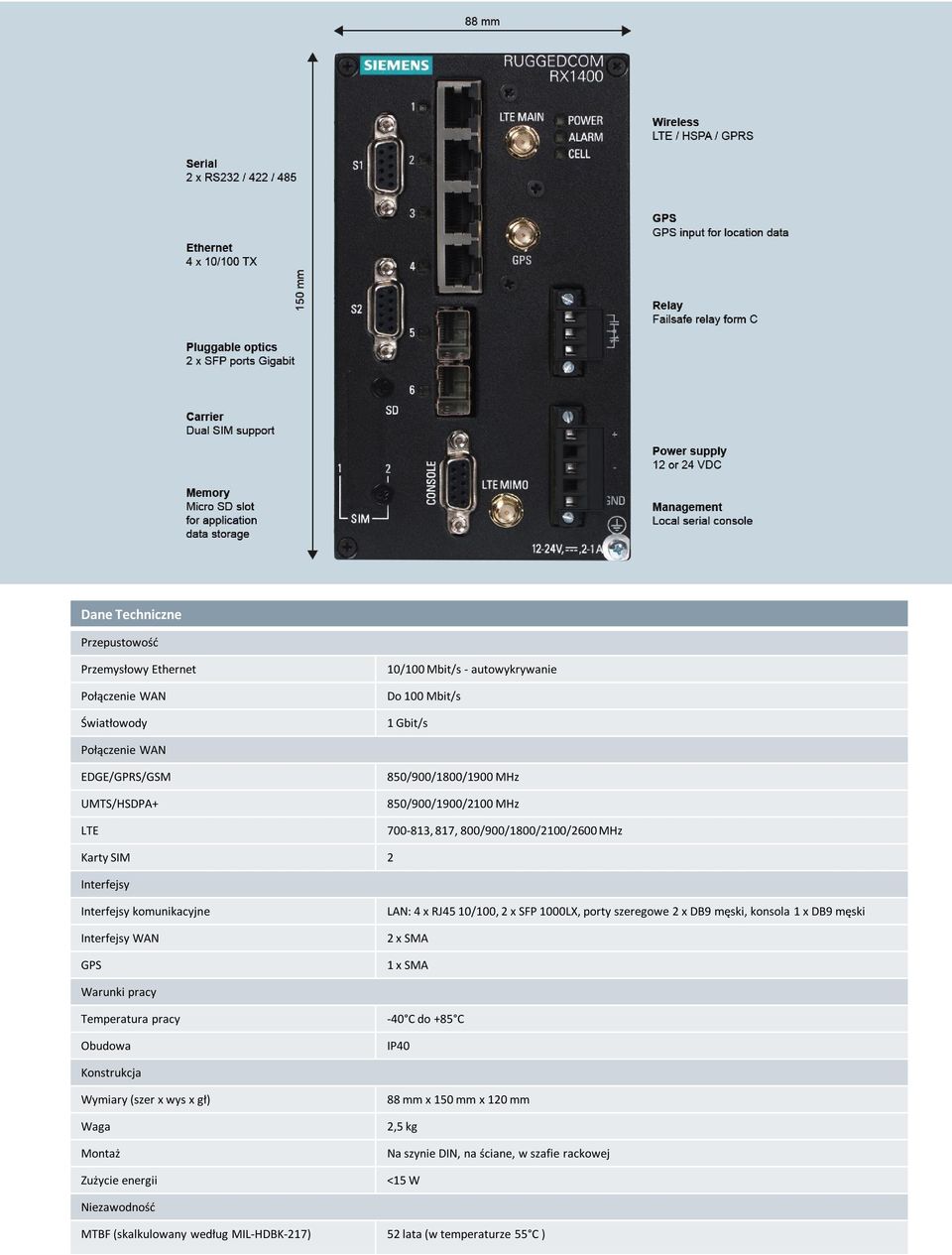

3 Dane Techniczne Przepustowość Przemysłowy Ethernet Połączenie WAN Światłowody 10/100 Mbit/s - autowykrywanie Do 100 Mbit/s 1 Gbit/s Połączenie WAN EDGE/GPRS/GSM 850/900/1800/1900 MHz UMTS/HSDPA+ 850/900/1900/2100 MHz LTE , 817, 800/900/1800/2100/2600 MHz Karty SIM 2 Interfejsy Interfejsy komunikacyjne Interfejsy WAN GPS LAN: 4 x RJ45 10/100, 2 x SFP 1000LX, porty szeregowe 2 x DB9 męski, konsola 1 x DB9 męski 2 x SMA 1 x SMA Warunki pracy Temperatura pracy Obudowa -40 C do +85 C IP40 Konstrukcja Wymiary (szer x wys x gł) Waga Montaż Zużycie energii 88 mm x 150 mm x 120 mm 2,5 kg Na szynie DIN, na ściane, w szafie rackowej <15 W Niezawodność MTBF (skalkulowany według MIL-HDBK-217) 52 lata (w temperaturze 55 C )

1000LX, porty szeregowe 2 x DB9 męski, konsola 1 x DB9 męski 2 x SMA 1 x SMA Warunki pracy Temperatura pracy Obudowa -40 C do +85 C IP40 Konstrukcja Wymiary (szer x wys x gł) Waga

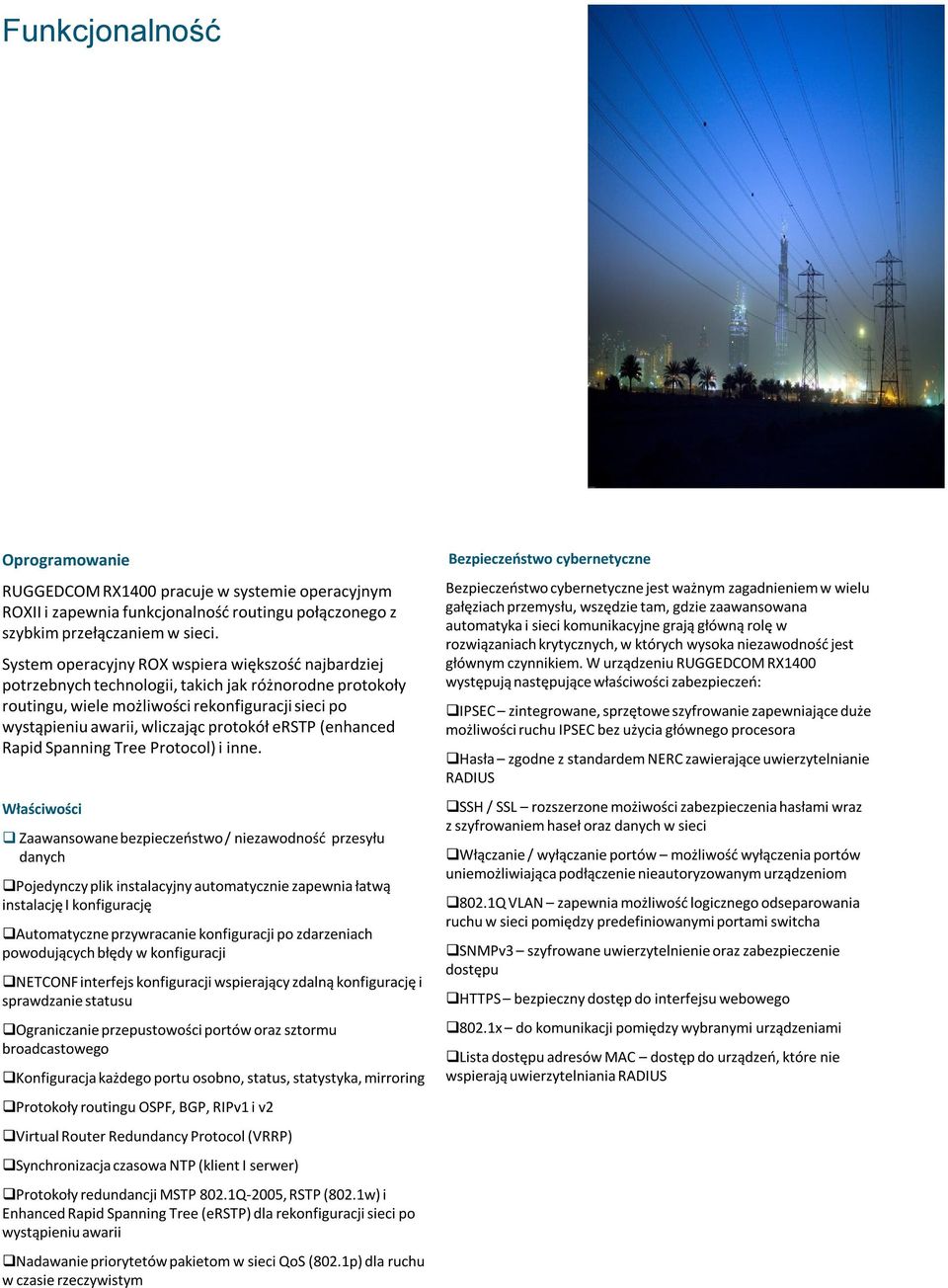

4 Funkcjonalność Oprogramowanie RUGGEDCOM RX1400 pracuje w systemie operacyjnym ROXII i zapewnia funkcjonalność routingu połączonego z szybkim przełączaniem w sieci. System operacyjny ROX wspiera większość najbardziej potrzebnych technologii, takich jak różnorodne protokoły routingu, wiele możliwości rekonfiguracji sieci po wystąpieniu awarii, wliczając protokół erstp (enhanced Rapid Spanning Tree Protocol) i inne. Właściwości Zaawansowane bezpieczeństwo / niezawodność przesyłu danych Pojedynczy plik instalacyjny automatycznie zapewnia łatwą instalację I konfigurację Automatyczne przywracanie konfiguracji po zdarzeniach powodujących błędy w konfiguracji NETCONF interfejs konfiguracji wspierający zdalną konfigurację i sprawdzanie statusu Ograniczanie przepustowości portów oraz sztormu broadcastowego Konfiguracja każdego portu osobno, status, statystyka, mirroring Protokoły routingu OSPF, BGP, RIPv1 i v2 Virtual Router Redundancy Protocol (VRRP) Synchronizacja czasowa NTP (klient I serwer) Protokoły redundancji MSTP 802.1Q-2005, RSTP (802.1w) i Enhanced Rapid Spanning Tree (erstp) dla rekonfiguracji sieci po wystąpieniu awarii Nadawanie priorytetów pakietom w sieci QoS (802.1p) dla ruchu w czasie rzeczywistym Bezpieczeństwo cybernetyczne Bezpieczeństwo cybernetyczne jest ważnym zagadnieniem w wielu gałęziach przemysłu, wszędzie tam, gdzie zaawansowana automatyka i sieci komunikacyjne grają główną rolę w rozwiązaniach krytycznych, w których wysoka niezawodność jest głównym czynnikiem. W urządzeniu RUGGEDCOM RX1400 występują następujące właściwości zabezpieczeń: IPSEC zintegrowane, sprzętowe szyfrowanie zapewniające duże możliwości ruchu IPSEC bez użycia głównego procesora Hasła zgodne z standardem NERC zawierające uwierzytelnianie RADIUS SSH / SSL rozszerzone możiwości zabezpieczenia hasłami wraz z szyfrowaniem haseł oraz danych w sieci Włączanie / wyłączanie portów możliwość wyłączenia portów uniemożliwiająca podłączenie nieautoryzowanym urządzeniom 802.1Q VLAN zapewnia możliwość logicznego odseparowania ruchu w sieci pomiędzy predefiniowanymi portami switcha SNMPv3 szyfrowane uwierzytelnienie oraz zabezpieczenie dostępu HTTPS bezpieczny dostęp do interfejsu webowego 802.1x do komunikacji pomiędzy wybranymi urządzeniami Lista dostępu adresów MAC dostęp do urządzeń, które nie wspierają uwierzytelniania RADIUS

erstp (enhanced Rapid Spanning Tree Protocol) i inne.

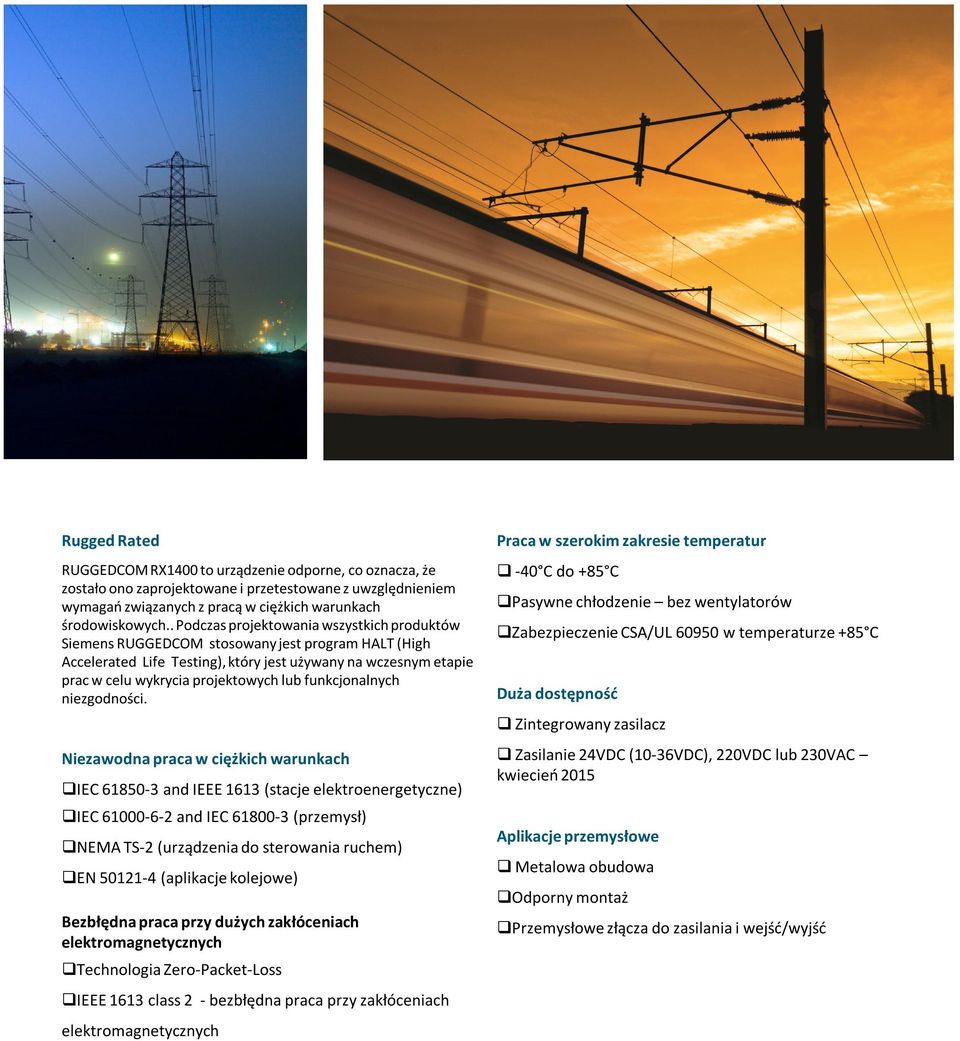

5 Rugged Rated RUGGEDCOM RX1400 to urządzenie odporne, co oznacza, że zostało ono zaprojektowane i przetestowane z uwzględnieniem wymagań związanych z pracą w ciężkich warunkach środowiskowych.. Podczas projektowania wszystkich produktów Siemens RUGGEDCOM stosowany jest program HALT (High Accelerated Life Testing), który jest używany na wczesnym etapie prac w celu wykrycia projektowych lub funkcjonalnych niezgodności. Niezawodna praca w ciężkich warunkach IEC and IEEE 1613 (stacje elektroenergetyczne) IEC and IEC (przemysł) NEMA TS-2 (urządzenia do sterowania ruchem) EN (aplikacje kolejowe) Bezbłędna praca przy dużych zakłóceniach elektromagnetycznych Technologia Zero-Packet-Loss IEEE 1613 class 2 - bezbłędna praca przy zakłóceniach elektromagnetycznych Praca w szerokim zakresie temperatur -40 C do +85 C Pasywne chłodzenie bez wentylatorów Zabezpieczenie CSA/UL w temperaturze +85 C Duża dostępność Zintegrowany zasilacz Zasilanie 24VDC (10-36VDC), 220VDC lub 230VAC kwiecień 2015 Aplikacje przemysłowe Metalowa obudowa Odporny montaż Przemysłowe złącza do zasilania i wejść/wyjść

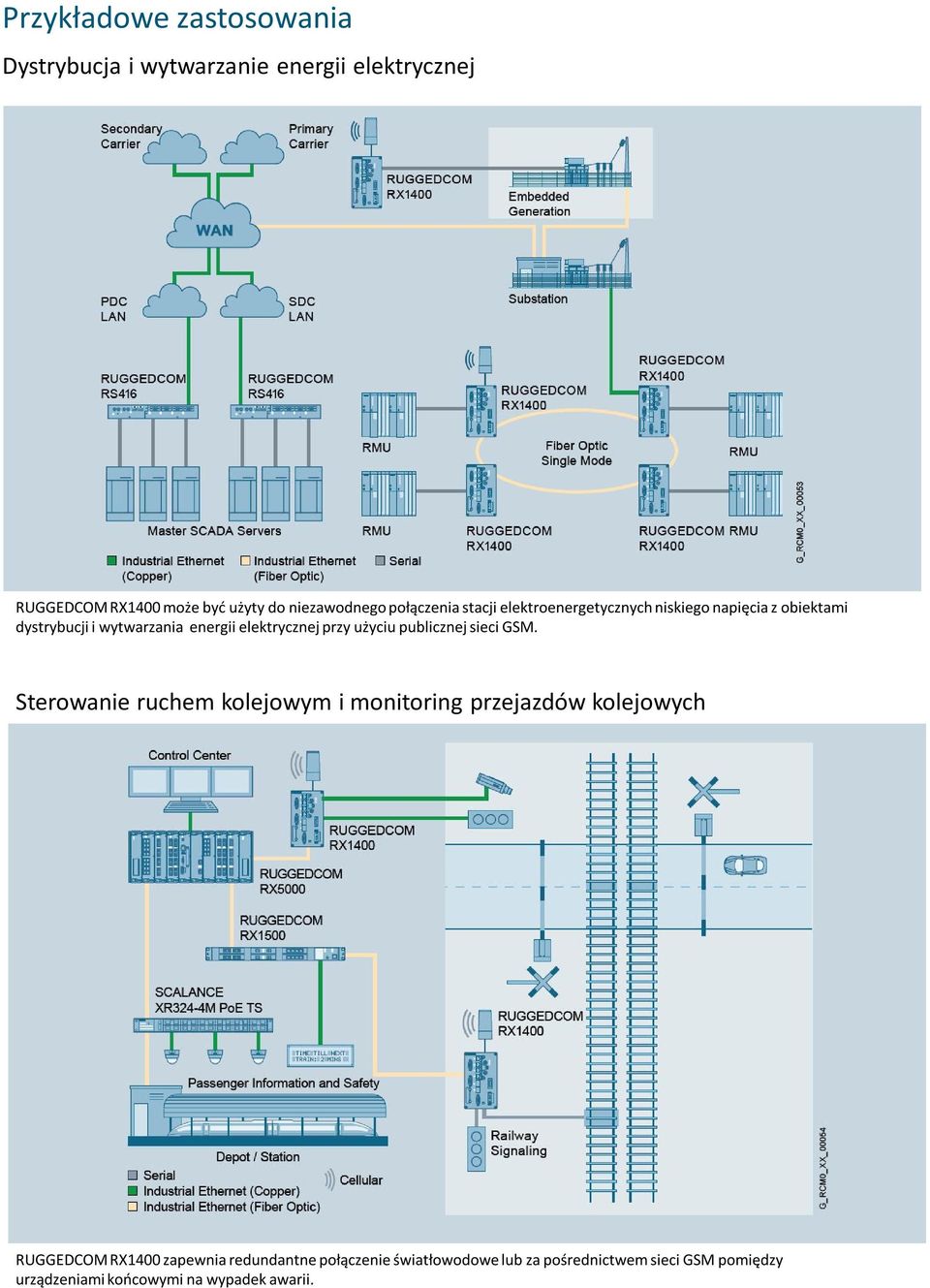

6 Przykładowe zastosowania Dystrybucja i wytwarzanie energii elektrycznej RUGGEDCOM RX1400 może być użyty do niezawodnego połączenia stacji elektroenergetycznych niskiego napięcia z obiektami dystrybucji i wytwarzania energii elektrycznej przy użyciu publicznej sieci GSM. Sterowanie ruchem kolejowym i monitoring przejazdów kolejowych RUGGEDCOM RX1400 zapewnia redundantne połączenie światłowodowe lub za pośrednictwem sieci GSM pomiędzy urządzeniami końcowymi na wypadek awarii.

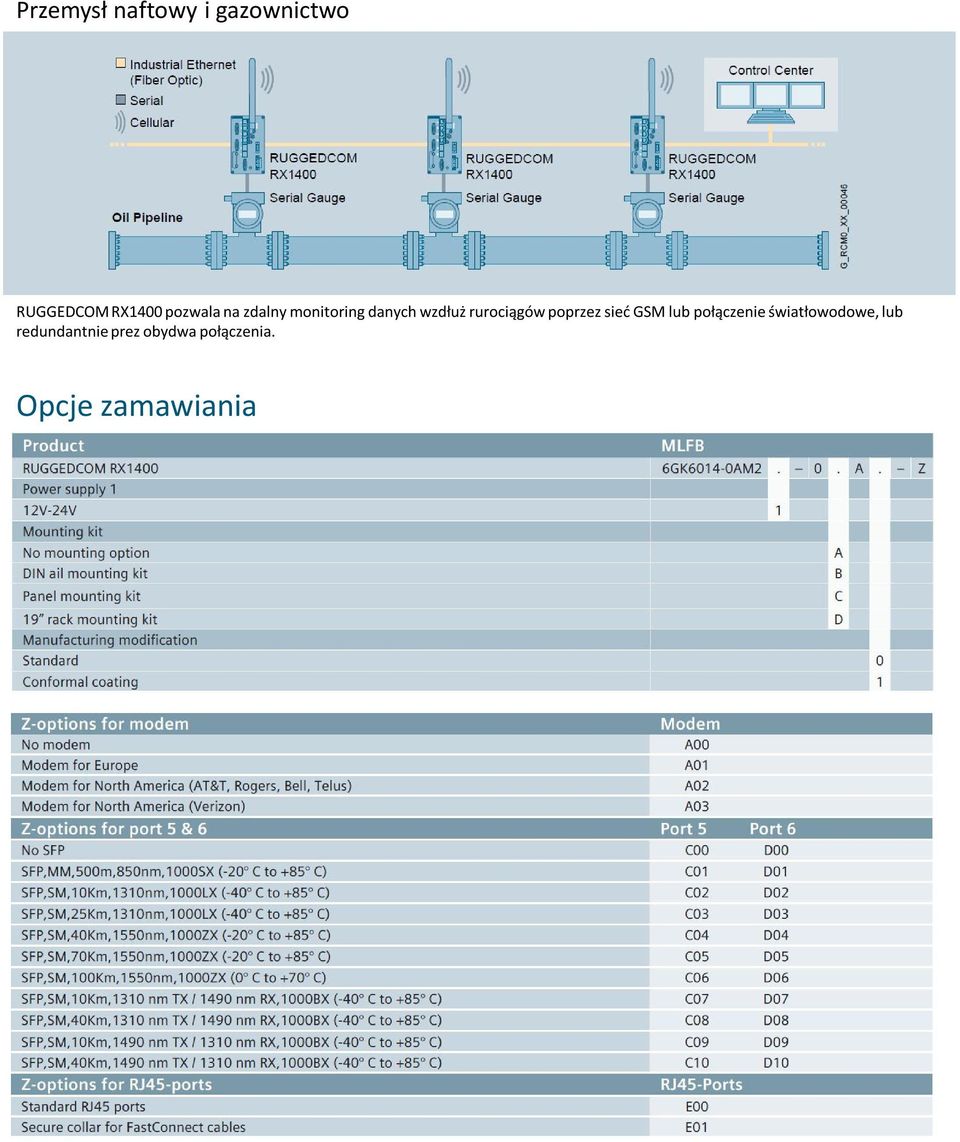

7 Przemysł naftowy i gazownictwo RUGGEDCOM RX1400 pozwala na zdalny monitoring danych wzdłuż rurociągów poprzez sieć GSM lub połączenie światłowodowe, lub redundantnie prez obydwa połączenia. Opcje zamawiania

8 siemens.com/rx1400 siemens.pl/ruggedcom
