PT-510 Zaawansowane switche przemysłowe na szynę DIN zgodne z IEC61850-3 Zaawansowane switche przemysłowe na szynę DIN zgodne z IEC61850-3 Wsparcie protokołów redundantnych STP/RSTP/Turbo Chain/Turbo

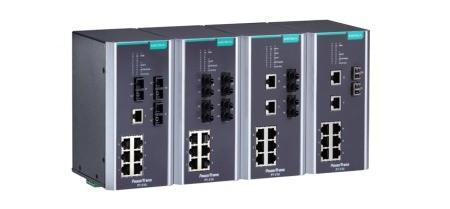

1 PT-510 Zaawansowane switche przemysłowe na szynę DIN zgodne z IEC Zaawansowane switche przemysłowe na szynę DIN zgodne z IEC Wsparcie protokołów redundantnych STP/RSTP/Turbo Chain/Turbo Ring V2 Programowe wsparcie protokołu IEEE 1588 PTP (w przygotowaniu) Wsparcie protokołów QoS, IGMP Snooping/GMRP, LACP, SNMP V1/V2c/V3, RMON Automatyczne powiadamianie o wystąpieniu zdarzenia poprzez lub przekaźnik alarmowy wygodne i przyjazne zarządzanie poprzez stronę Web Temperatura pracy C Pełny opis produktu Switche serii Power Trans PT-510 to urządzenia przeznaczone do pracy w systemach automatyki podstacji energetycznych. Urządzenia tej serii zaprojektowane zostały specjalnie do zapewnienia niezawodnej komunikacji w sieciach Ethernet dla potrzeb energetyki. Jest to zagwarantowane m.in. dzięki zaimplementowanemu protokołowi MOXA Turbo Ring V2, pozwalającemu na tworzenie sieci Ethernet w architekturze pierścienia (ang. ring). W przypadku, gdy jakieś połączenie w pierścieniu zostanie przerwane, protokół natychmiast rekonfiguruje sieć i przenosi cały ruch na sprawną ścieżkę w pierścieniu w czasie zawsze krótszym niż 20ms (nawet przy pełnym obciążeniu połączeń). Urządzenia wspierają również protokół redundantny RSTP. Switche serii PT-510 zostały wyposażone w 10 portów Ethernet z interfejsami do skrętki (8 portów) jak i światłowodów (2 porty). Posiadają bardzo zaawansowaną funkcjonalność umożliwiającą inteligentne i deterministyczne sterowanie sieciami Ethernet np.: QoS (przesyłanie pakietów zgodnie z ich priorytetami), sieci VLAN oparte o standard IEEE802.1Q, Port-Based VLAN, IEEE 801.1X, SSL, SNMP V1/V2c/V3 (możliwość integracji z systemami SCADA/HMI), IGMP Snooping (filtrowanie pakietów multicast), Port Trunking, Port Mirroring oraz RMON (analizowanie ruchu sieciowego). Ważną cechą jest ponadto system aktywnego przekazywania informacji o stanie sieci poprzez: przekaźniki alarmowe, wysyłanie wiadomości lub przy wykorzystaniu pułapek SNMP. Zarządzanie switchami odbywa się w bardzo przyjazny sposób poprzez stronę WEB, konsolę szeregową/telnet lub też oprogramowanie administracyjne. W przyszłości dostępna będzie także opcja konfiguracji poprzez linię komend (Command Line Interface). Przełączniki PT-510 posiadają również wsparcie dla protokołu IEEE 1588 PTP (Precission Timing Protocol), przystosowane są do pracy w trudnych warunkach przemysłowych (m.in. temperatura pracy C), aluminiowa obudowa o stopniu ochrony IP40). Brak elementów ruchomych, typu wentylatory, gwarantuje bardzo długi okres bezawaryjnej pracy. Dodatkowo switche te zostały wyposażone w redundantne wejście zasilania, natomiast montaż odbywa się na szynie DIN (w przeciwieństwie do pozostałych urządzeń serii Power Trans). Switche serii PT-510 to przełączniki przeznaczone do instalacji w miejscach, gdzie niezawodność i pewność działania sieci komunikacyjnych stanowi zagadnienie kluczowe.

2 Specyfikacja techniczna Technologia Standards Protocols MIB Flow Control IEEE for 10BaseT IEEE 802.3u for 100BaseT(X) and 100Base FX IEEE 802.3x for Flow Control IEEE 802.1D for Spanning Tree Protocol IEEE 802.1w for Rapid STP IEEE 802.1Q for VLAN Tagging IEEE 802.1p for Class of Service IEEE 802.1X for Authentication IEEE 802.3ad for Port Trunk with LACP IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, DHCP Option 66/67/82, LLDP, Modbus/TCP, IEEE 1588 PTP V2*,IPv6, SNMP Inform MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 IEEE 802.3x flow control, back pressure flow control Właściwości urządzenia Priority Queues 4 Max. Number of Available VLANs 64 VLAN ID Range VID 1 to 4094 IGMP Groups 256 MAC Table Size Packet Buffer Size 8 K 1 Mbit Interfejsy RJ45 Ports Fiber Port(s) Console LED Indicators DIP Switches Alarm Contact 10/100BaseT(X) auto negotiation speed, F/H duplix mode, and auto MDI/MDI-X connection 100BaseFX ports (SC/ST/LC/MTRJ connector) RS-232 (RJ45) PWR1, PWR2 (DC models only), FAULT, MSTR/HEAD, CPLR/TAIL Turbo Ring, Master, Coupler, Reserve 1 relay output with current carrying capacity of 1 24 VDC Zasilanie

3 Input Voltage 24 VDC (18 to 36 V) 48 VDC (36 to 72 V) 110/220 VDC/VAC (88 to 300 VDC, 85 to 264 VAC) Input Current (all ports are equipped with fiber) Connection Overload Current Protection Reverse Polarity Protection Max VDC Max VDC Max / /220 VDC Max / /220 VAC 5-pin terminal blocks Present Present Obudowa Housing Weight Dimensions Installation Metal, IP40 protection 1210 g 80 x 160 x 110 mm DIN-Rail mounting, wall mounting (with optional kit) Warunki środowiskowe Operating Temperature -40 to 85 C Storage Temperature Ambient Relative Humidity -40 to 85 C (-40 to 185 F) 5 to 95% (non-condensing) Certyfikaty EMI Safety FCC Part 15 Subpart B Class A, EN Class A UL508 (Pending) Power automation IEC , IEEE 1613 Modele PT-510-MM-LC-HV wielomodowego ze złączami LC, zasilanie 110/230 VAC, temp st. C

4 PT-510-MM-LC-24 wielomodowego ze złączami LC, zasilanie 24 VDC, temp st. C PT-510-MM-LC-48 wielomodowego ze złączami LC, zasilanie 48 VDC, temp st. C PT-510-MM-SC-24 wielomodowego ze złączami SC, zasilanie 24 VDC, temp st. C PT-510-MM-SC-48 wielomodowego ze złączami SC, zasilanie 48 VDC, temp st. C PT-510-MM-SC-HV wielomodowego ze złączami SC, zasilanie VDC bądź VAC, temp st. C PT-510-MM-ST-24 wielomodowego ze złączami ST, zasilanie 24 VDC, temp st. C PT-510-MM-ST-48 wielomodowego ze złączami ST, zasilanie 48 VDC, temp st. C PT-510-MM-ST-HV wielomodowego ze złączami ST, zasilanie VDC bądź VAC, temp st. C PT-510-SS-LC-24 jednomodowego ze złączami LC, zasilanie 24 VDC, temp st. C PT-510-SS-LC-48 jednomodowego ze złączami LC, zasilanie 48 VDC, temp st. C PT-510-SS-LC-HV jednomodowego ze złączami LC, zasilanie: VDC bądź VAC, temp st. C PT-510-SS-SC-24 wielomodowego ze złączami SC, zasilanie 24 VDC, temp st. C PT-510-SS-SC-48 wielomodowego ze złączami SC, zasilanie 48 VDC, temp st. C PT-510-SS-SC-HV wielomodowego ze złączami SC, zasilanie VDC bądź VAC, temp st. C PT-510-3S-SC-24 jednomodowego ze złączami SC, zasilanie 24 VDC, temp st. C PT-510-3S-SC-48 jednomodowego ze złączami SC, zasilanie 48 VDC, temp st. C PT-510-3S-SC-HV jednomodowego ze złączami SC, zasilanie: VDC bądź VAC, temp st. C PT-510-4M-ST-24 wielomodowego ze złączami ST, zasilanie 24 VDC, temp st. C

5 PT-510-4M-ST-48 wielomodowego ze złączami ST, zasilanie 48 VDC, temp st. C PT-510-4M-ST-HV wielomodowego ze złączami ST, zasilanie: VDC bądź VAC, temp st. C Zawartość zestawu MOXA Power Trans PT-510 switch Hardware Installation Guide CD-ROM zawierający manual oraz Windows Utility kabel RJ45 to DB9 do podłączenia do konsoli 1 grounding cable Protective caps for unused ports
