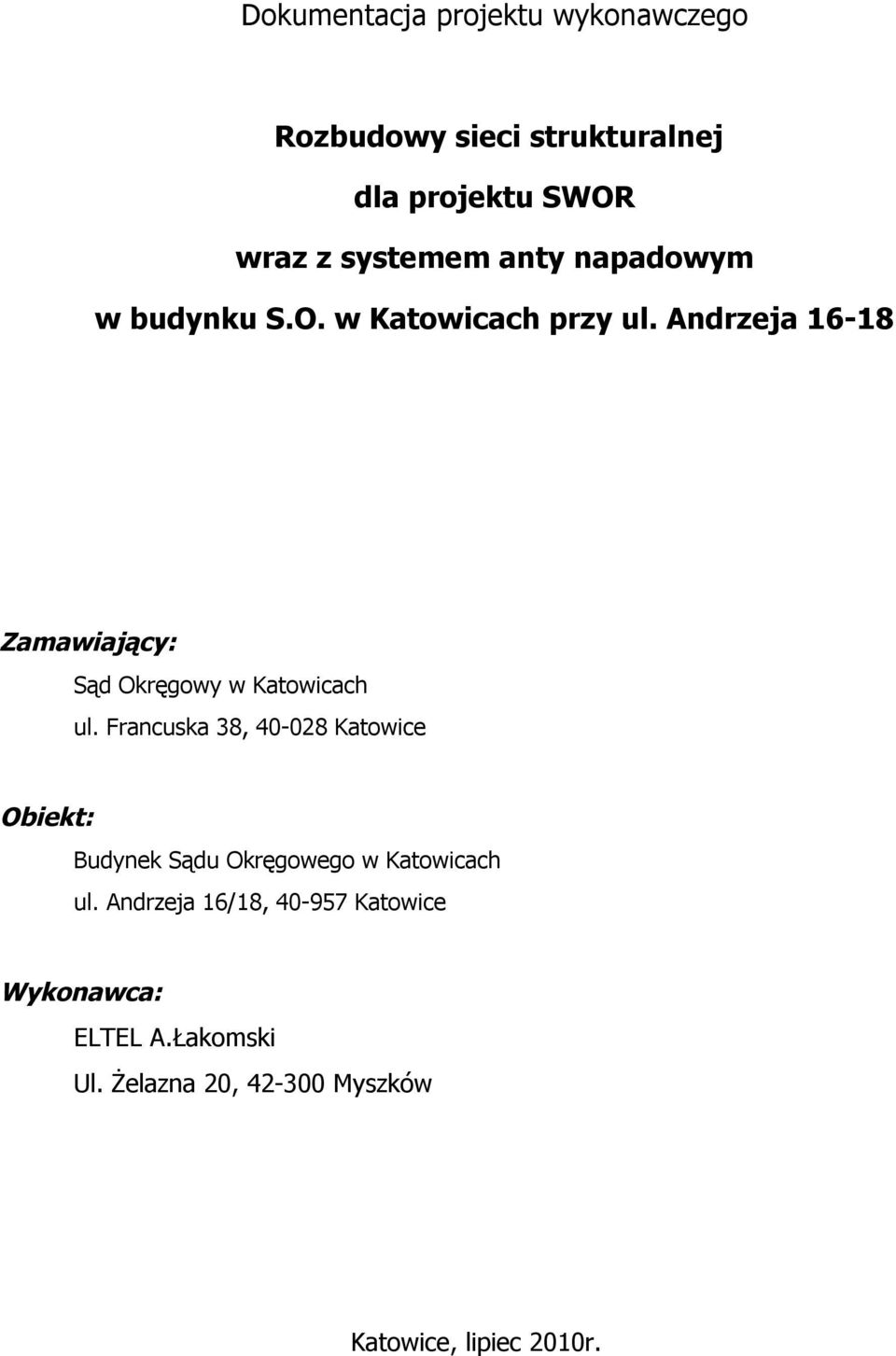

1 Dokumentacja projektu wykonawczego Rozbudowy sieci strukturalnej dla projektu SWOR wraz z systemem anty napadowym w budynku S.O. w Katowicach przy ul. Andrzeja Zamawiający: Sąd Okręgowy w Katowicach ul. Francuska 38, Katowice Obiekt: Budynek Sądu Okręgowego w Katowicach ul. Andrzeja 16/18, Katowice Wykonawca: ELTEL A.Łakomski Ul. Żelazna 20, Myszków Katowice, lipiec 2010r.

2 Spis treści 1. Wstęp...3 CZĘŚĆ A 2. Okablowanie strukturalne Podstawa i zakres opracowania Ogólne założenia i architektura rozwiązania Wymagania dla systemu okablowania strukturalnego Struktura systemu okablowania Trasa kablowa i Okablowanie poziome Punkty dystrybucyjne Okablowanie pionowe Urządzenia aktywne Odbiór i pomiary sieci Wymagania gwarancyjne Administracja i dokumentacja Uwagi końcowe Objaśnienia Zestawienie materiałów podstawowych Rysunki...4 CZĘŚĆ B 2. Podstawa i zakres opracowania Opis instalacji Wykaz pomieszczeń objętych systemem Propzycja montażu przycisków Zestawienie materiałów podstawowych Rysunki

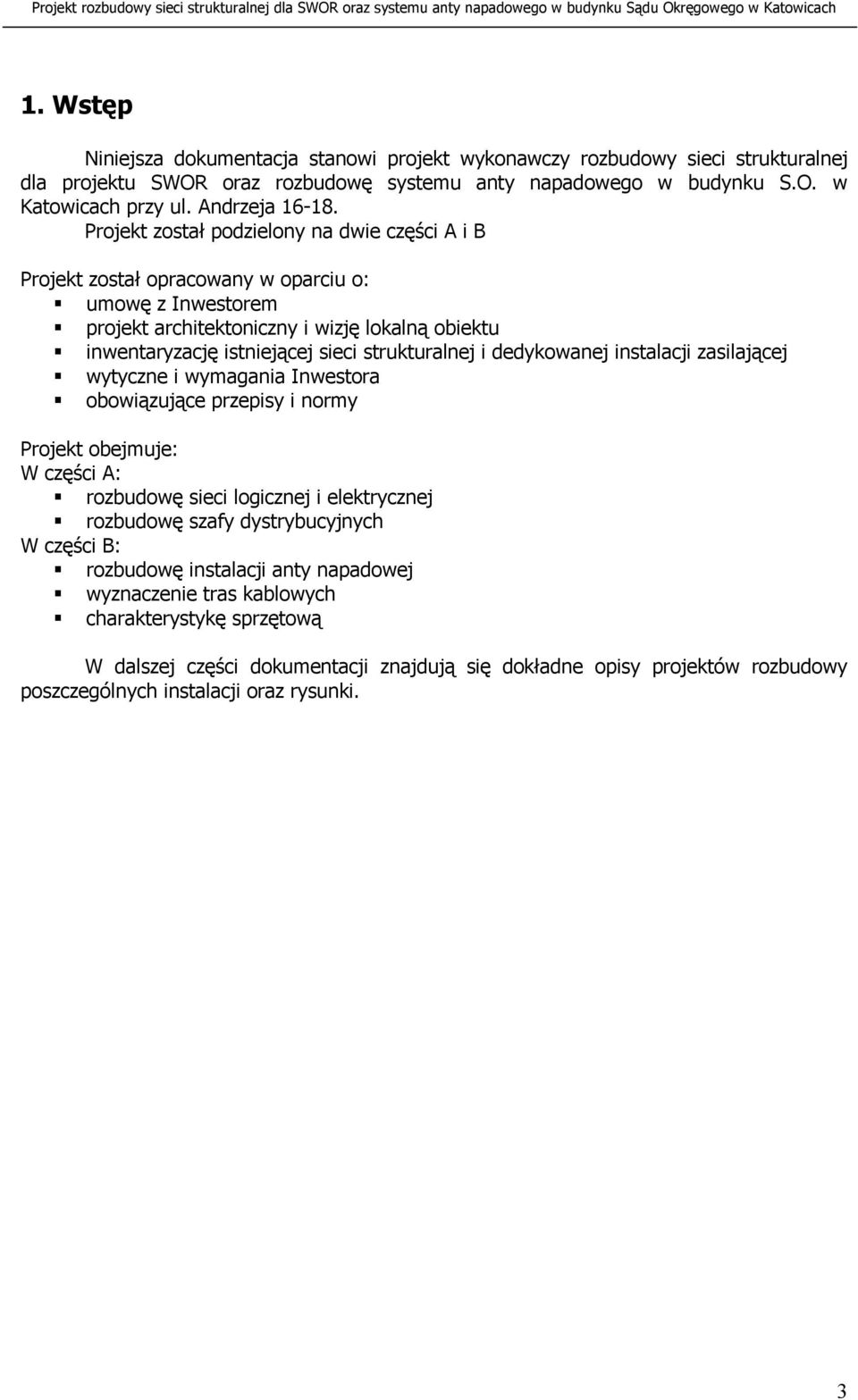

3 1. Wstęp Niniejsza dokumentacja stanowi projekt wykonawczy rozbudowy sieci strukturalnej dla projektu SWOR oraz rozbudowę systemu anty napadowego w budynku S.O. w Katowicach przy ul. Andrzeja Projekt został podzielony na dwie części A i B Projekt został opracowany w oparciu o: umowę z Inwestorem projekt architektoniczny i wizję lokalną obiektu inwentaryzację istniejącej sieci strukturalnej i dedykowanej instalacji zasilającej wytyczne i wymagania Inwestora obowiązujące przepisy i normy Projekt obejmuje: W części A: rozbudowę sieci logicznej i elektrycznej rozbudowę szafy dystrybucyjnych W części B: rozbudowę instalacji anty napadowej wyznaczenie tras kablowych charakterystykę sprzętową W dalszej części dokumentacji znajdują się dokładne opisy projektów rozbudowy poszczególnych instalacji oraz rysunki. 3

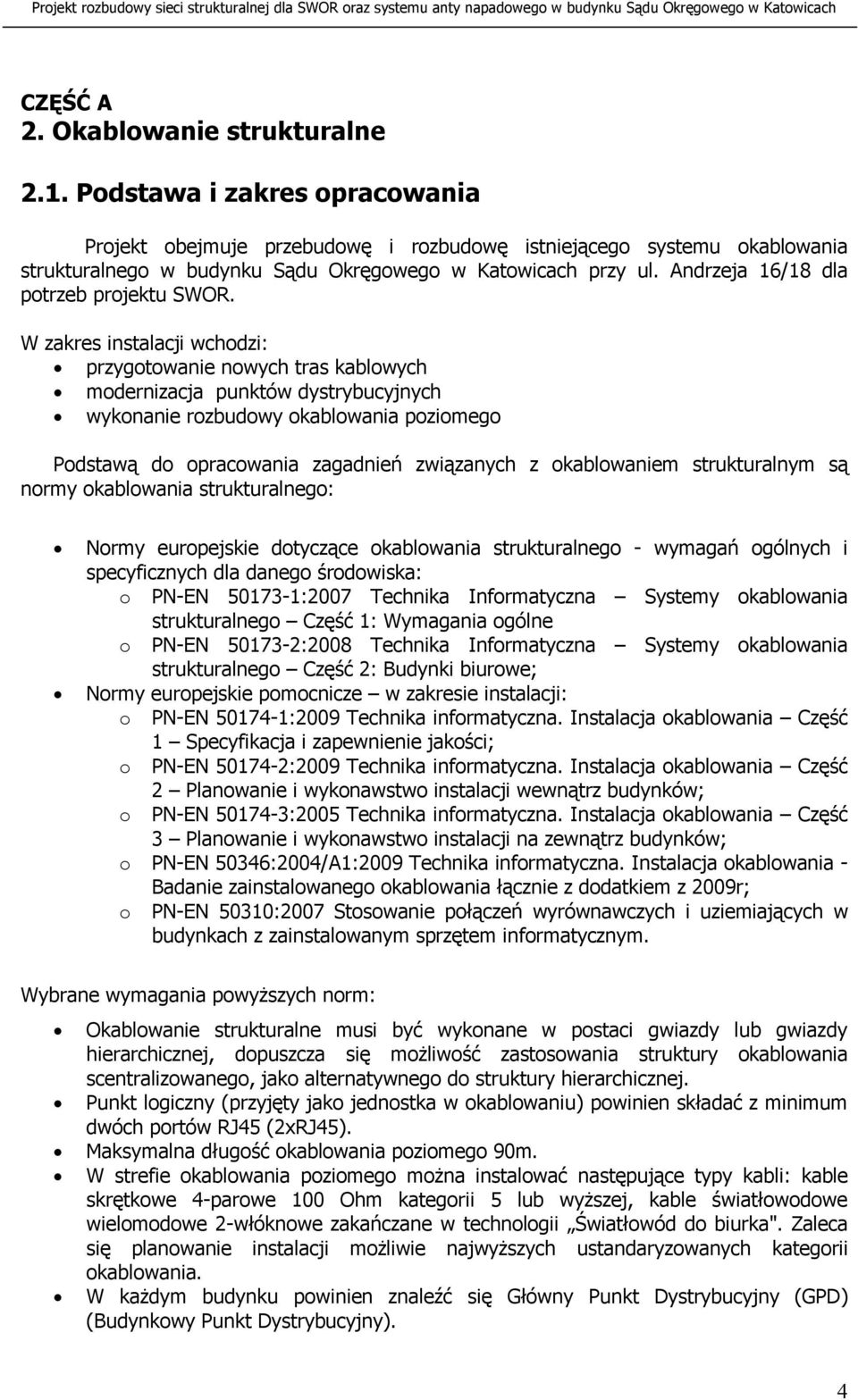

4 CZĘŚĆ A 2. Okablowanie strukturalne 2.1. Podstawa i zakres opracowania Projekt obejmuje przebudowę i rozbudowę istniejącego systemu okablowania strukturalnego w budynku Sądu Okręgowego w Katowicach przy ul. Andrzeja 16/18 dla potrzeb projektu SWOR. W zakres instalacji wchodzi: przygotowanie nowych tras kablowych modernizacja punktów dystrybucyjnych wykonanie rozbudowy okablowania poziomego Podstawą do opracowania zagadnień związanych z okablowaniem strukturalnym są normy okablowania strukturalnego: Normy europejskie dotyczące okablowania strukturalnego - wymagań ogólnych i specyficznych dla danego środowiska: o PN-EN :2007 Technika Informatyczna Systemy okablowania strukturalnego Część 1: Wymagania ogólne o PN-EN :2008 Technika Informatyczna Systemy okablowania strukturalnego Część 2: Budynki biurowe; Normy europejskie pomocnicze w zakresie instalacji: o PN-EN :2009 Technika informatyczna. Instalacja okablowania Część 1 Specyfikacja i zapewnienie jakości; o PN-EN :2009 Technika informatyczna. Instalacja okablowania Część 2 Planowanie i wykonawstwo instalacji wewnątrz budynków; o PN-EN :2005 Technika informatyczna. Instalacja okablowania Część 3 Planowanie i wykonawstwo instalacji na zewnątrz budynków; o PN-EN 50346:2004/A1:2009 Technika informatyczna. Instalacja okablowania - Badanie zainstalowanego okablowania łącznie z dodatkiem z 2009r; o PN-EN 50310:2007 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym. Wybrane wymagania powyższych norm: Okablowanie strukturalne musi być wykonane w postaci gwiazdy lub gwiazdy hierarchicznej, dopuszcza się możliwość zastosowania struktury okablowania scentralizowanego, jako alternatywnego do struktury hierarchicznej. Punkt logiczny (przyjęty jako jednostka w okablowaniu) powinien składać z minimum dwóch portów RJ45 (2xRJ45). Maksymalna długość okablowania poziomego 90m. W strefie okablowania poziomego można instalować następujące typy kabli: kable skrętkowe 4-parowe 100 Ohm kategorii 5 lub wyższej, kable światłowodowe wielomodowe 2-włóknowe zakańczane w technologii Światłowód do biurka". Zaleca się planowanie instalacji możliwie najwyższych ustandaryzowanych kategorii okablowania. W każdym budynku powinien znaleźć się Główny Punkt Dystrybucyjny (GPD) (Budynkowy Punkt Dystrybucyjny). 4

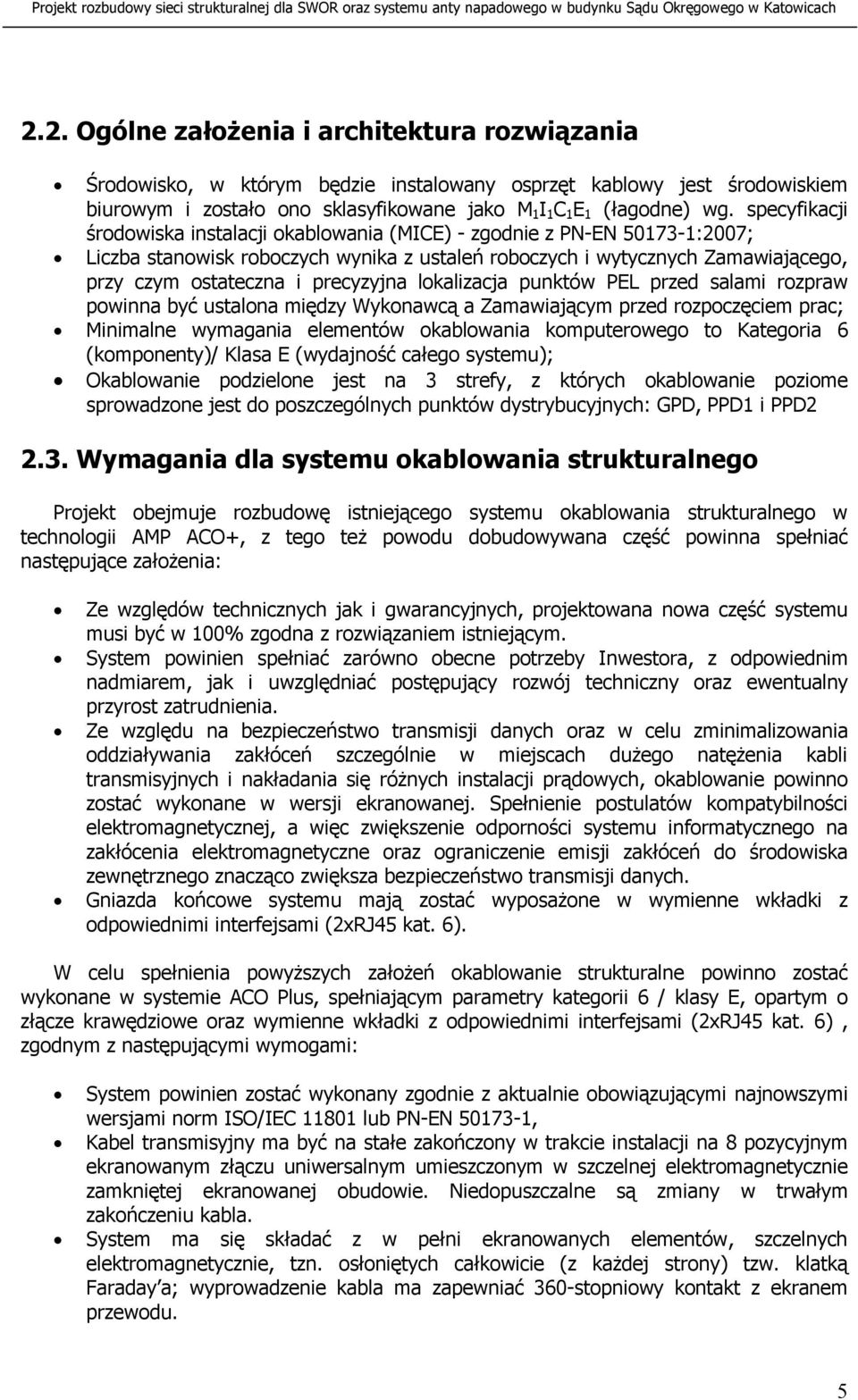

5 2.2. Ogólne założenia i architektura rozwiązania Środowisko, w którym będzie instalowany osprzęt kablowy jest środowiskiem biurowym i zostało ono sklasyfikowane jako M 1 I 1 C 1 E 1 (łagodne) wg. specyfikacji środowiska instalacji okablowania (MICE) - zgodnie z PN-EN :2007; Liczba stanowisk roboczych wynika z ustaleń roboczych i wytycznych Zamawiającego, przy czym ostateczna i precyzyjna lokalizacja punktów PEL przed salami rozpraw powinna być ustalona między Wykonawcą a Zamawiającym przed rozpoczęciem prac; Minimalne wymagania elementów okablowania komputerowego to Kategoria 6 (komponenty)/ Klasa E (wydajność całego systemu); Okablowanie podzielone jest na 3 strefy, z których okablowanie poziome sprowadzone jest do poszczególnych punktów dystrybucyjnych: GPD, PPD1 i PPD Wymagania dla systemu okablowania strukturalnego Projekt obejmuje rozbudowę istniejącego systemu okablowania strukturalnego w technologii AMP ACO+, z tego też powodu dobudowywana część powinna spełniać następujące założenia: Ze względów technicznych jak i gwarancyjnych, projektowana nowa część systemu musi być w 100% zgodna z rozwiązaniem istniejącym. System powinien spełniać zarówno obecne potrzeby Inwestora, z odpowiednim nadmiarem, jak i uwzględniać postępujący rozwój techniczny oraz ewentualny przyrost zatrudnienia. Ze względu na bezpieczeństwo transmisji danych oraz w celu zminimalizowania oddziaływania zakłóceń szczególnie w miejscach dużego natężenia kabli transmisyjnych i nakładania się różnych instalacji prądowych, okablowanie powinno zostać wykonane w wersji ekranowanej. Spełnienie postulatów kompatybilności elektromagnetycznej, a więc zwiększenie odporności systemu informatycznego na zakłócenia elektromagnetyczne oraz ograniczenie emisji zakłóceń do środowiska zewnętrznego znacząco zwiększa bezpieczeństwo transmisji danych. Gniazda końcowe systemu mają zostać wyposażone w wymienne wkładki z odpowiednimi interfejsami (2xRJ45 kat. 6). W celu spełnienia powyższych założeń okablowanie strukturalne powinno zostać wykonane w systemie ACO Plus, spełniającym parametry kategorii 6 / klasy E, opartym o złącze krawędziowe oraz wymienne wkładki z odpowiednimi interfejsami (2xRJ45 kat. 6), zgodnym z następującymi wymogami: System powinien zostać wykonany zgodnie z aktualnie obowiązującymi najnowszymi wersjami norm ISO/IEC lub PN-EN , Kabel transmisyjny ma być na stałe zakończony w trakcie instalacji na 8 pozycyjnym ekranowanym złączu uniwersalnym umieszczonym w szczelnej elektromagnetycznie zamkniętej ekranowanej obudowie. Niedopuszczalne są zmiany w trwałym zakończeniu kabla. System ma się składać z w pełni ekranowanych elementów, szczelnych elektromagnetycznie, tzn. osłoniętych całkowicie (z każdej strony) tzw. klatką Faraday a; wyprowadzenie kabla ma zapewniać 360-stopniowy kontakt z ekranem przewodu. 5

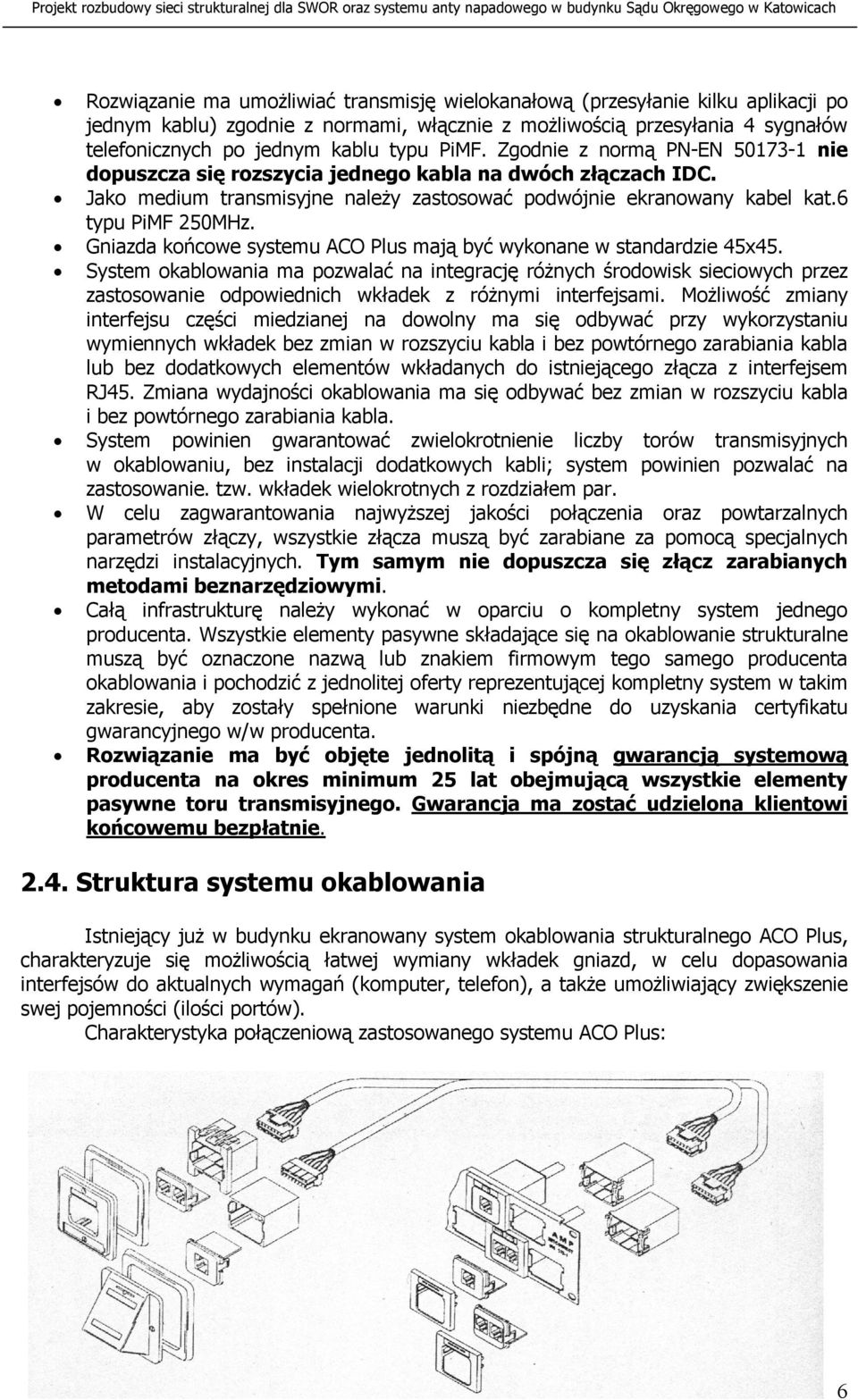

6 Projekt rozbudowy sieci strukturalnej dla SWOR oraz systemu anty napadowego w budynku Sądu Okręgowego w Katowicach Rozwiązanie ma umożliwiać transmisję wielokanałową (przesyłanie kilku aplikacji po jednym kablu) zgodnie z normami, włącznie z możliwością przesyłania 4 sygnałów telefonicznych po jednym kablu typu PiMF. Zgodnie z normą PN-EN nie dopuszcza się rozszycia jednego kabla na dwóch złączach IDC. Jako medium transmisyjne należy zastosować podwójnie ekranowany kabel kat.6 typu PiMF 250MHz. Gniazda końcowe systemu ACO Plus mają być wykonane w standardzie 45x45. System okablowania ma pozwalać na integrację różnych środowisk sieciowych przez zastosowanie odpowiednich wkładek z różnymi interfejsami. Możliwość zmiany interfejsu części miedzianej na dowolny ma się odbywać przy wykorzystaniu wymiennych wkładek bez zmian w rozszyciu kabla i bez powtórnego zarabiania kabla lub bez dodatkowych elementów wkładanych do istniejącego złącza z interfejsem RJ45. Zmiana wydajności okablowania ma się odbywać bez zmian w rozszyciu kabla i bez powtórnego zarabiania kabla. System powinien gwarantować zwielokrotnienie liczby torów transmisyjnych w okablowaniu, bez instalacji dodatkowych kabli; system powinien pozwalać na zastosowanie. tzw. wkładek wielokrotnych z rozdziałem par. W celu zagwarantowania najwyższej jakości połączenia oraz powtarzalnych parametrów złączy, wszystkie złącza muszą być zarabiane za pomocą specjalnych narzędzi instalacyjnych. Tym samym nie dopuszcza się złącz zarabianych metodami beznarzędziowymi. Całą infrastrukturę należy wykonać w oparciu o kompletny system jednego producenta. Wszystkie elementy pasywne składające się na okablowanie strukturalne muszą być oznaczone nazwą lub znakiem firmowym tego samego producenta okablowania i pochodzić z jednolitej oferty reprezentującej kompletny system w takim zakresie, aby zostały spełnione warunki niezbędne do uzyskania certyfikatu gwarancyjnego w/w producenta. Rozwiązanie ma być objęte jednolitą i spójną gwarancją systemową producenta na okres minimum 25 lat obejmującą wszystkie elementy pasywne toru transmisyjnego. Gwarancja ma zostać udzielona klientowi końcowemu bezpłatnie Struktura systemu okablowania Istniejący już w budynku ekranowany system okablowania strukturalnego ACO Plus, charakteryzuje się możliwością łatwej wymiany wkładek gniazd, w celu dopasowania interfejsów do aktualnych wymagań (komputer, telefon), a także umożliwiający zwiększenie swej pojemności (ilości portów). Charakterystyka połączeniową zastosowanego systemu ACO Plus: 6

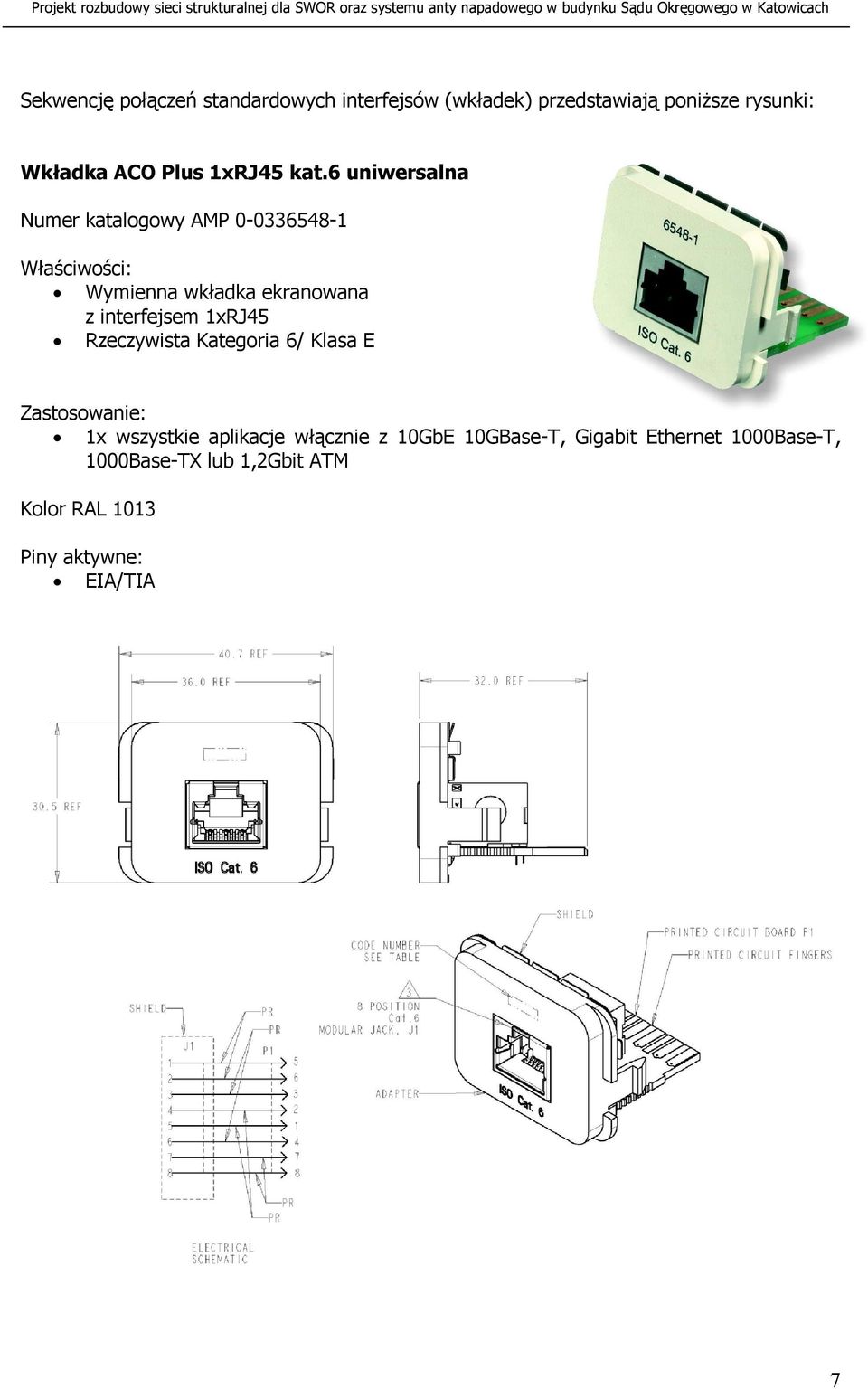

7 Sekwencję połączeń standardowych interfejsów (wkładek) przedstawiają poniższe rysunki: Wkładka ACO Plus 1xRJ45 kat.6 uniwersalna Numer katalogowy AMP Właściwości: Wymienna wkładka ekranowana z interfejsem 1xRJ45 Rzeczywista Kategoria 6/ Klasa E Zastosowanie: 1x wszystkie aplikacje włącznie z 10GbE 10GBase-T, Gigabit Ethernet 1000Base-T, 1000Base-TX lub 1,2Gbit ATM Kolor RAL 1013 Piny aktywne: EIA/TIA 7

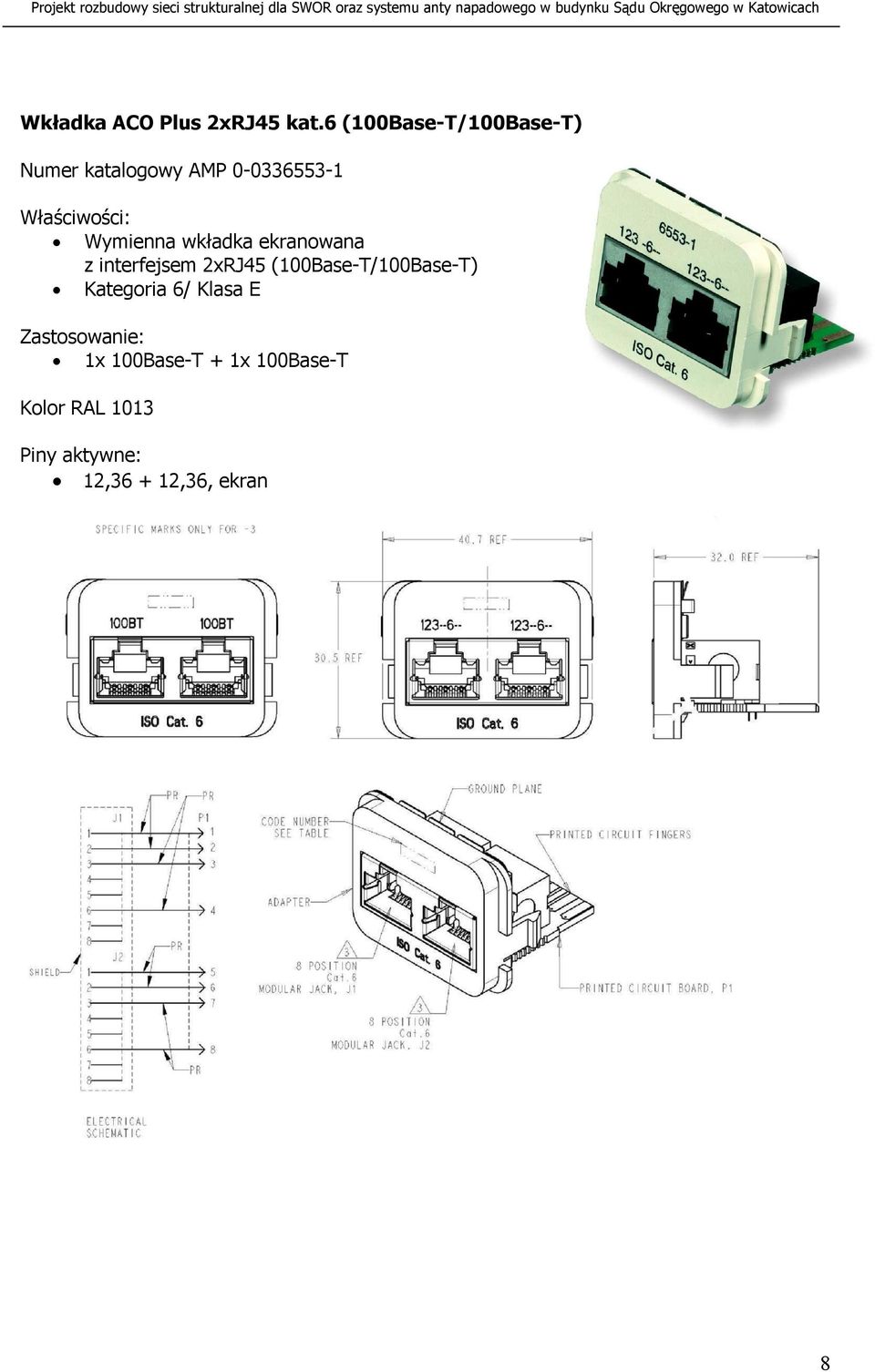

8 Wkładka ACO Plus 2xRJ45 kat.6 (100Base-T/100Base-T) Numer katalogowy AMP Właściwości: Wymienna wkładka ekranowana z interfejsem 2xRJ45 (100Base-T/100Base-T) Kategoria 6/ Klasa E Zastosowanie: 1x 100Base-T + 1x 100Base-T Kolor RAL 1013 Piny aktywne: 12, ,36, ekran 8

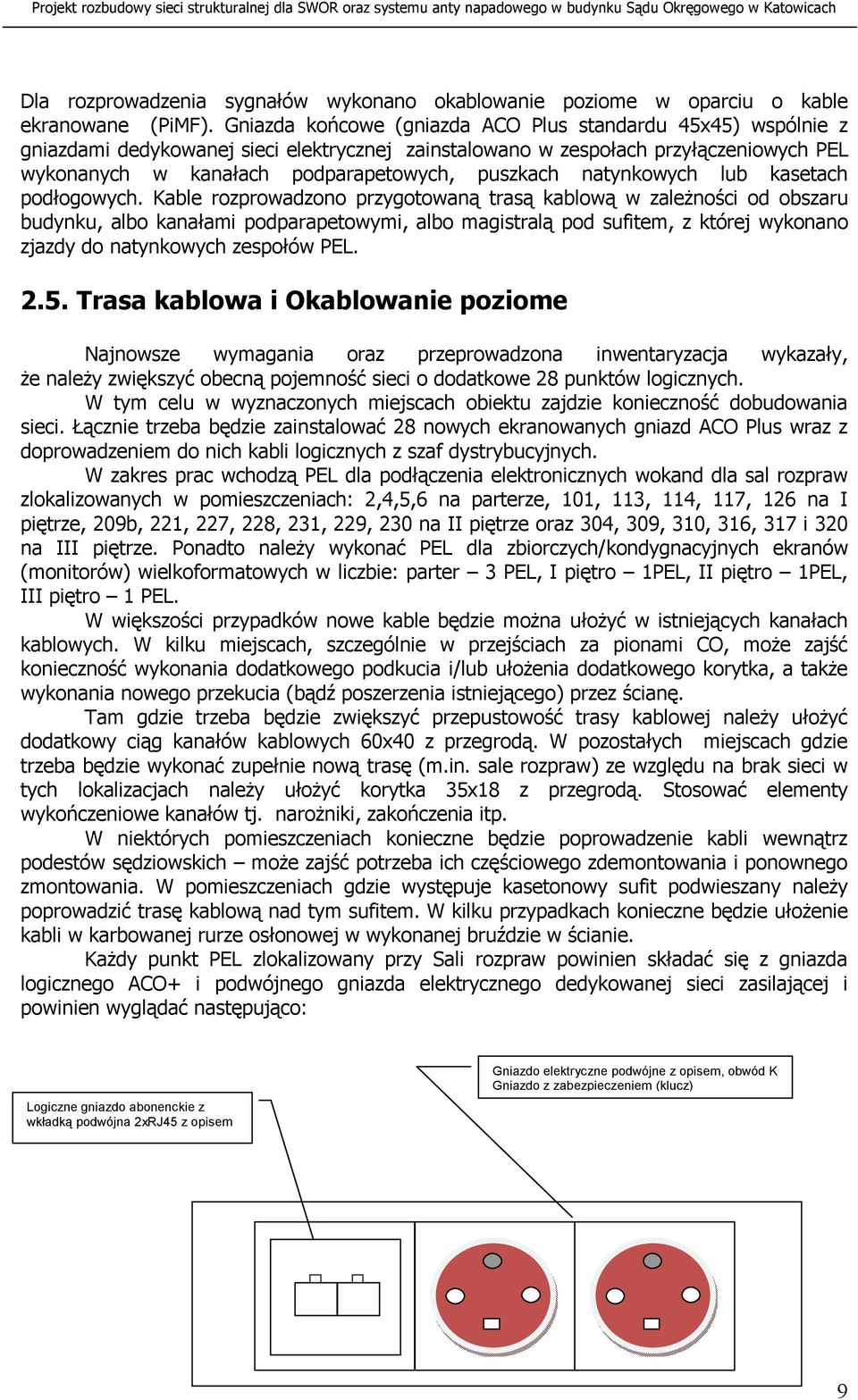

9 Dla rozprowadzenia sygnałów wykonano okablowanie poziome w oparciu o kable ekranowane (PiMF). Gniazda końcowe (gniazda ACO Plus standardu 45x45) wspólnie z gniazdami dedykowanej sieci elektrycznej zainstalowano w zespołach przyłączeniowych PEL wykonanych w kanałach podparapetowych, puszkach natynkowych lub kasetach podłogowych. Kable rozprowadzono przygotowaną trasą kablową w zależności od obszaru budynku, albo kanałami podparapetowymi, albo magistralą pod sufitem, z której wykonano zjazdy do natynkowych zespołów PEL Trasa kablowa i Okablowanie poziome Najnowsze wymagania oraz przeprowadzona inwentaryzacja wykazały, że należy zwiększyć obecną pojemność sieci o dodatkowe 28 punktów logicznych. W tym celu w wyznaczonych miejscach obiektu zajdzie konieczność dobudowania sieci. Łącznie trzeba będzie zainstalować 28 nowych ekranowanych gniazd ACO Plus wraz z doprowadzeniem do nich kabli logicznych z szaf dystrybucyjnych. W zakres prac wchodzą PEL dla podłączenia elektronicznych wokand dla sal rozpraw zlokalizowanych w pomieszczeniach: 2,4,5,6 na parterze, 101, 113, 114, 117, 126 na I piętrze, 209b, 221, 227, 228, 231, 229, 230 na II piętrze oraz 304, 309, 310, 316, 317 i 320 na III piętrze. Ponadto należy wykonać PEL dla zbiorczych/kondygnacyjnych ekranów (monitorów) wielkoformatowych w liczbie: parter 3 PEL, I piętro 1PEL, II piętro 1PEL, III piętro 1 PEL. W większości przypadków nowe kable będzie można ułożyć w istniejących kanałach kablowych. W kilku miejscach, szczególnie w przejściach za pionami CO, może zajść konieczność wykonania dodatkowego podkucia i/lub ułożenia dodatkowego korytka, a także wykonania nowego przekucia (bądź poszerzenia istniejącego) przez ścianę. Tam gdzie trzeba będzie zwiększyć przepustowość trasy kablowej należy ułożyć dodatkowy ciąg kanałów kablowych 60x40 z przegrodą. W pozostałych miejscach gdzie trzeba będzie wykonać zupełnie nową trasę (m.in. sale rozpraw) ze względu na brak sieci w tych lokalizacjach należy ułożyć korytka 35x18 z przegrodą. Stosować elementy wykończeniowe kanałów tj. narożniki, zakończenia itp. W niektórych pomieszczeniach konieczne będzie poprowadzenie kabli wewnątrz podestów sędziowskich może zajść potrzeba ich częściowego zdemontowania i ponownego zmontowania. W pomieszczeniach gdzie występuje kasetonowy sufit podwieszany należy poprowadzić trasę kablową nad tym sufitem. W kilku przypadkach konieczne będzie ułożenie kabli w karbowanej rurze osłonowej w wykonanej bruździe w ścianie. Każdy punkt PEL zlokalizowany przy Sali rozpraw powinien składać się z gniazda logicznego ACO+ i podwójnego gniazda elektrycznego dedykowanej sieci zasilającej i powinien wyglądać następująco: Logiczne gniazdo abonenckie z wkładką podwójna 2xRJ45 z opisem Gniazdo elektryczne podwójne z opisem, obwód K Gniazdo z zabezpieczeniem (klucz) 9

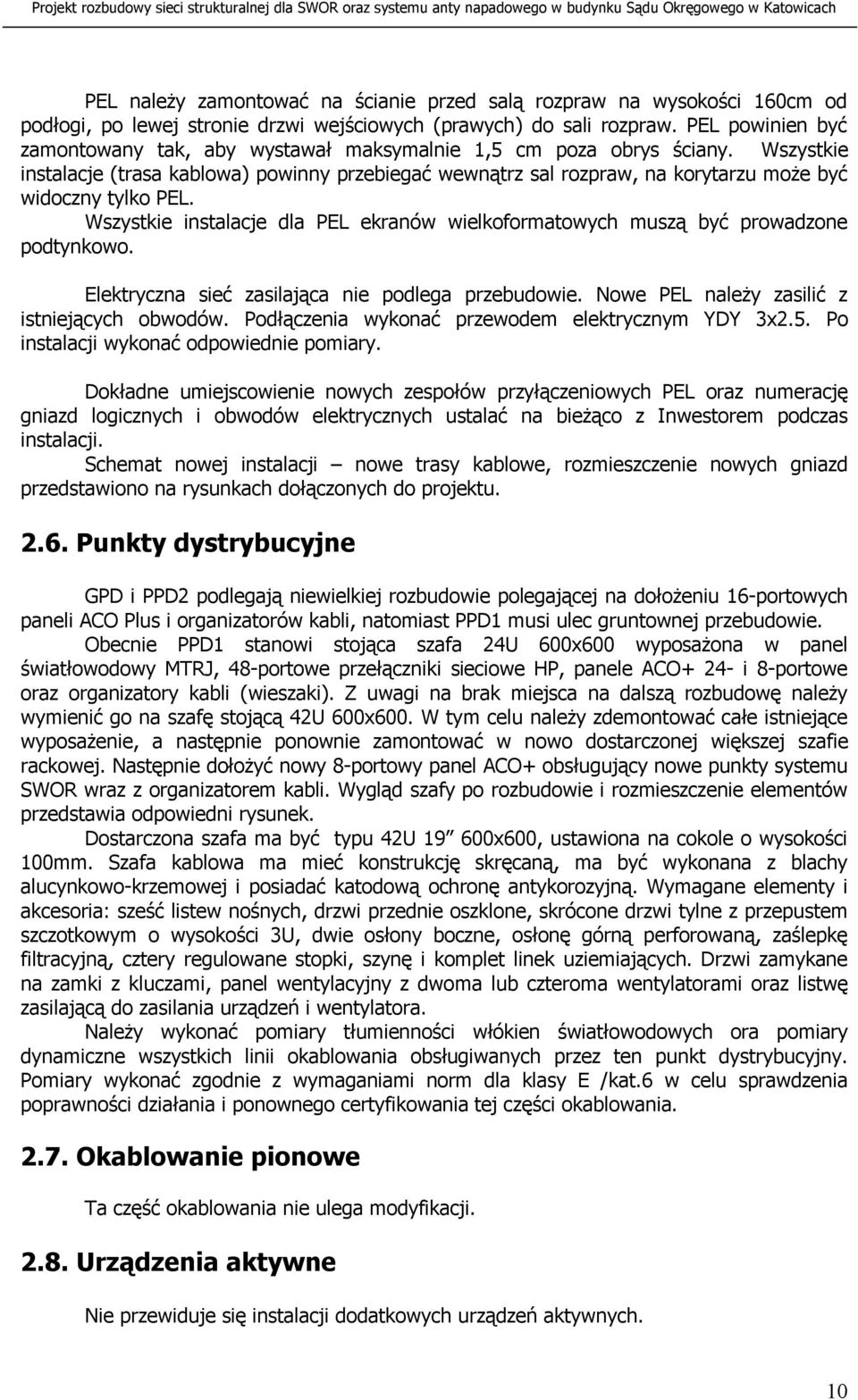

10 PEL należy zamontować na ścianie przed salą rozpraw na wysokości 160cm od podłogi, po lewej stronie drzwi wejściowych (prawych) do sali rozpraw. PEL powinien być zamontowany tak, aby wystawał maksymalnie 1,5 cm poza obrys ściany. Wszystkie instalacje (trasa kablowa) powinny przebiegać wewnątrz sal rozpraw, na korytarzu może być widoczny tylko PEL. Wszystkie instalacje dla PEL ekranów wielkoformatowych muszą być prowadzone podtynkowo. Elektryczna sieć zasilająca nie podlega przebudowie. Nowe PEL należy zasilić z istniejących obwodów. Podłączenia wykonać przewodem elektrycznym YDY 3x2.5. Po instalacji wykonać odpowiednie pomiary. Dokładne umiejscowienie nowych zespołów przyłączeniowych PEL oraz numerację gniazd logicznych i obwodów elektrycznych ustalać na bieżąco z Inwestorem podczas instalacji. Schemat nowej instalacji nowe trasy kablowe, rozmieszczenie nowych gniazd przedstawiono na rysunkach dołączonych do projektu Punkty dystrybucyjne GPD i PPD2 podlegają niewielkiej rozbudowie polegającej na dołożeniu 16-portowych paneli ACO Plus i organizatorów kabli, natomiast PPD1 musi ulec gruntownej przebudowie. Obecnie PPD1 stanowi stojąca szafa 24U 600x600 wyposażona w panel światłowodowy MTRJ, 48-portowe przełączniki sieciowe HP, panele ACO+ 24- i 8-portowe oraz organizatory kabli (wieszaki). Z uwagi na brak miejsca na dalszą rozbudowę należy wymienić go na szafę stojącą 42U 600x600. W tym celu należy zdemontować całe istniejące wyposażenie, a następnie ponownie zamontować w nowo dostarczonej większej szafie rackowej. Następnie dołożyć nowy 8-portowy panel ACO+ obsługujący nowe punkty systemu SWOR wraz z organizatorem kabli. Wygląd szafy po rozbudowie i rozmieszczenie elementów przedstawia odpowiedni rysunek. Dostarczona szafa ma być typu 42U x600, ustawiona na cokole o wysokości 100mm. Szafa kablowa ma mieć konstrukcję skręcaną, ma być wykonana z blachy alucynkowo-krzemowej i posiadać katodową ochronę antykorozyjną. Wymagane elementy i akcesoria: sześć listew nośnych, drzwi przednie oszklone, skrócone drzwi tylne z przepustem szczotkowym o wysokości 3U, dwie osłony boczne, osłonę górną perforowaną, zaślepkę filtracyjną, cztery regulowane stopki, szynę i komplet linek uziemiających. Drzwi zamykane na zamki z kluczami, panel wentylacyjny z dwoma lub czteroma wentylatorami oraz listwę zasilającą do zasilania urządzeń i wentylatora. Należy wykonać pomiary tłumienności włókien światłowodowych ora pomiary dynamiczne wszystkich linii okablowania obsługiwanych przez ten punkt dystrybucyjny. Pomiary wykonać zgodnie z wymaganiami norm dla klasy E /kat.6 w celu sprawdzenia poprawności działania i ponownego certyfikowania tej części okablowania Okablowanie pionowe Ta część okablowania nie ulega modyfikacji Urządzenia aktywne Nie przewiduje się instalacji dodatkowych urządzeń aktywnych. 10

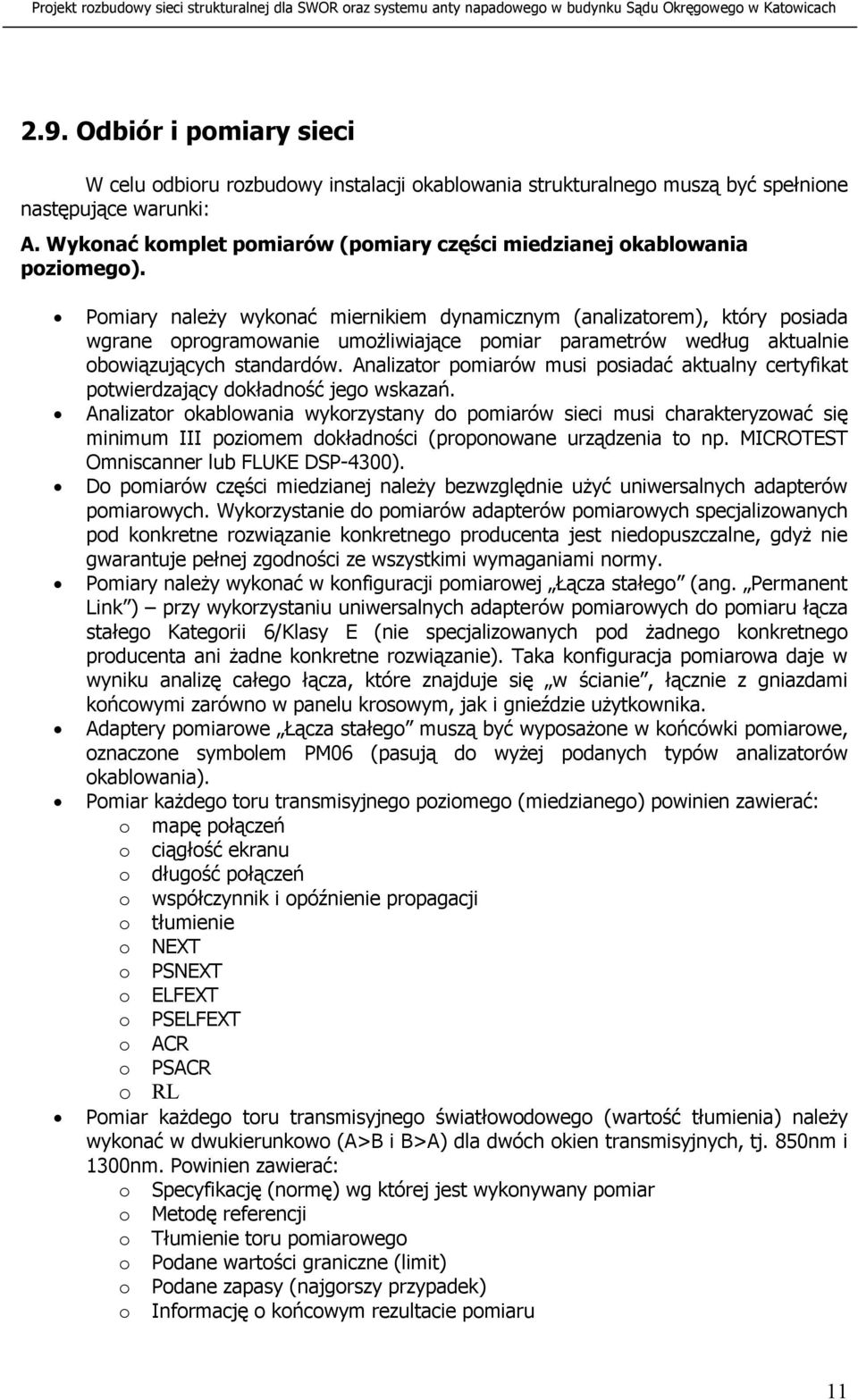

11 2.9. Odbiór i pomiary sieci W celu odbioru rozbudowy instalacji okablowania strukturalnego muszą być spełnione następujące warunki: A. Wykonać komplet pomiarów (pomiary części miedzianej okablowania poziomego). Pomiary należy wykonać miernikiem dynamicznym (analizatorem), który posiada wgrane oprogramowanie umożliwiające pomiar parametrów według aktualnie obowiązujących standardów. Analizator pomiarów musi posiadać aktualny certyfikat potwierdzający dokładność jego wskazań. Analizator okablowania wykorzystany do pomiarów sieci musi charakteryzować się minimum III poziomem dokładności (proponowane urządzenia to np. MICROTEST Omniscanner lub FLUKE DSP-4300). Do pomiarów części miedzianej należy bezwzględnie użyć uniwersalnych adapterów pomiarowych. Wykorzystanie do pomiarów adapterów pomiarowych specjalizowanych pod konkretne rozwiązanie konkretnego producenta jest niedopuszczalne, gdyż nie gwarantuje pełnej zgodności ze wszystkimi wymaganiami normy. Pomiary należy wykonać w konfiguracji pomiarowej Łącza stałego (ang. Permanent Link ) przy wykorzystaniu uniwersalnych adapterów pomiarowych do pomiaru łącza stałego Kategorii 6/Klasy E (nie specjalizowanych pod żadnego konkretnego producenta ani żadne konkretne rozwiązanie). Taka konfiguracja pomiarowa daje w wyniku analizę całego łącza, które znajduje się w ścianie, łącznie z gniazdami końcowymi zarówno w panelu krosowym, jak i gnieździe użytkownika. Adaptery pomiarowe Łącza stałego muszą być wyposażone w końcówki pomiarowe, oznaczone symbolem PM06 (pasują do wyżej podanych typów analizatorów okablowania). Pomiar każdego toru transmisyjnego poziomego (miedzianego) powinien zawierać: o mapę połączeń o ciągłość ekranu o długość połączeń o współczynnik i opóźnienie propagacji o tłumienie o NEXT o PSNEXT o ELFEXT o PSELFEXT o ACR o PSACR o RL Pomiar każdego toru transmisyjnego światłowodowego (wartość tłumienia) należy wykonać w dwukierunkowo (A>B i B>A) dla dwóch okien transmisyjnych, tj. 850nm i 1300nm. Powinien zawierać: o Specyfikację (normę) wg której jest wykonywany pomiar o Metodę referencji o Tłumienie toru pomiarowego o Podane wartości graniczne (limit) o Podane zapasy (najgorszy przypadek) o Informację o końcowym rezultacie pomiaru 11

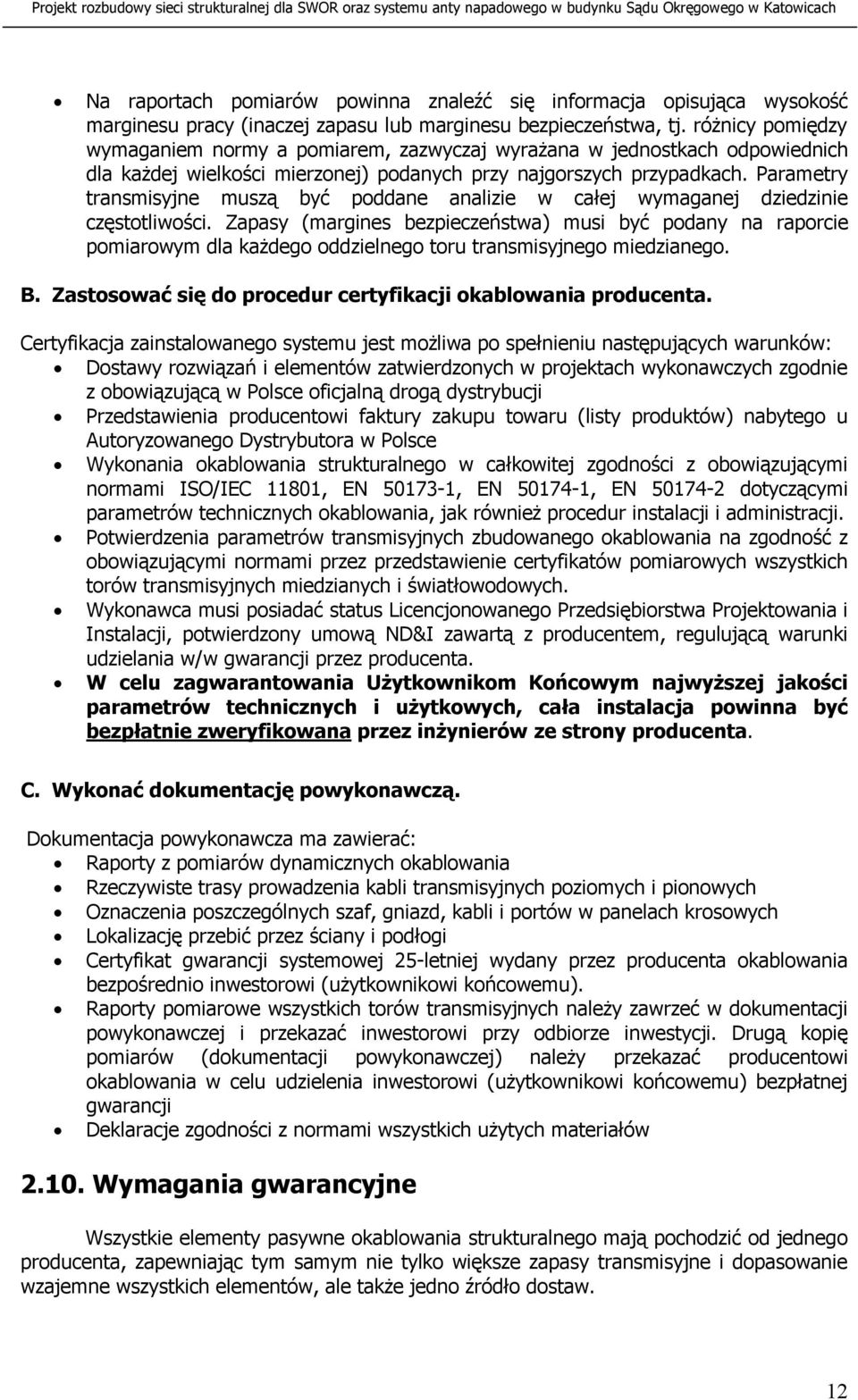

12 Na raportach pomiarów powinna znaleźć się informacja opisująca wysokość marginesu pracy (inaczej zapasu lub marginesu bezpieczeństwa, tj. różnicy pomiędzy wymaganiem normy a pomiarem, zazwyczaj wyrażana w jednostkach odpowiednich dla każdej wielkości mierzonej) podanych przy najgorszych przypadkach. Parametry transmisyjne muszą być poddane analizie w całej wymaganej dziedzinie częstotliwości. Zapasy (margines bezpieczeństwa) musi być podany na raporcie pomiarowym dla każdego oddzielnego toru transmisyjnego miedzianego. B. Zastosować się do procedur certyfikacji okablowania producenta. Certyfikacja zainstalowanego systemu jest możliwa po spełnieniu następujących warunków: Dostawy rozwiązań i elementów zatwierdzonych w projektach wykonawczych zgodnie z obowiązującą w Polsce oficjalną drogą dystrybucji Przedstawienia producentowi faktury zakupu towaru (listy produktów) nabytego u Autoryzowanego Dystrybutora w Polsce Wykonania okablowania strukturalnego w całkowitej zgodności z obowiązującymi normami ISO/IEC 11801, EN , EN , EN dotyczącymi parametrów technicznych okablowania, jak również procedur instalacji i administracji. Potwierdzenia parametrów transmisyjnych zbudowanego okablowania na zgodność z obowiązującymi normami przez przedstawienie certyfikatów pomiarowych wszystkich torów transmisyjnych miedzianych i światłowodowych. Wykonawca musi posiadać status Licencjonowanego Przedsiębiorstwa Projektowania i Instalacji, potwierdzony umową ND&I zawartą z producentem, regulującą warunki udzielania w/w gwarancji przez producenta. W celu zagwarantowania Użytkownikom Końcowym najwyższej jakości parametrów technicznych i użytkowych, cała instalacja powinna być bezpłatnie zweryfikowana przez inżynierów ze strony producenta. C. Wykonać dokumentację powykonawczą. Dokumentacja powykonawcza ma zawierać: Raporty z pomiarów dynamicznych okablowania Rzeczywiste trasy prowadzenia kabli transmisyjnych poziomych i pionowych Oznaczenia poszczególnych szaf, gniazd, kabli i portów w panelach krosowych Lokalizację przebić przez ściany i podłogi Certyfikat gwarancji systemowej 25-letniej wydany przez producenta okablowania bezpośrednio inwestorowi (użytkownikowi końcowemu). Raporty pomiarowe wszystkich torów transmisyjnych należy zawrzeć w dokumentacji powykonawczej i przekazać inwestorowi przy odbiorze inwestycji. Drugą kopię pomiarów (dokumentacji powykonawczej) należy przekazać producentowi okablowania w celu udzielenia inwestorowi (użytkownikowi końcowemu) bezpłatnej gwarancji Deklaracje zgodności z normami wszystkich użytych materiałów Wymagania gwarancyjne Wszystkie elementy pasywne okablowania strukturalnego mają pochodzić od jednego producenta, zapewniając tym samym nie tylko większe zapasy transmisyjne i dopasowanie wzajemne wszystkich elementów, ale także jedno źródło dostaw. 12

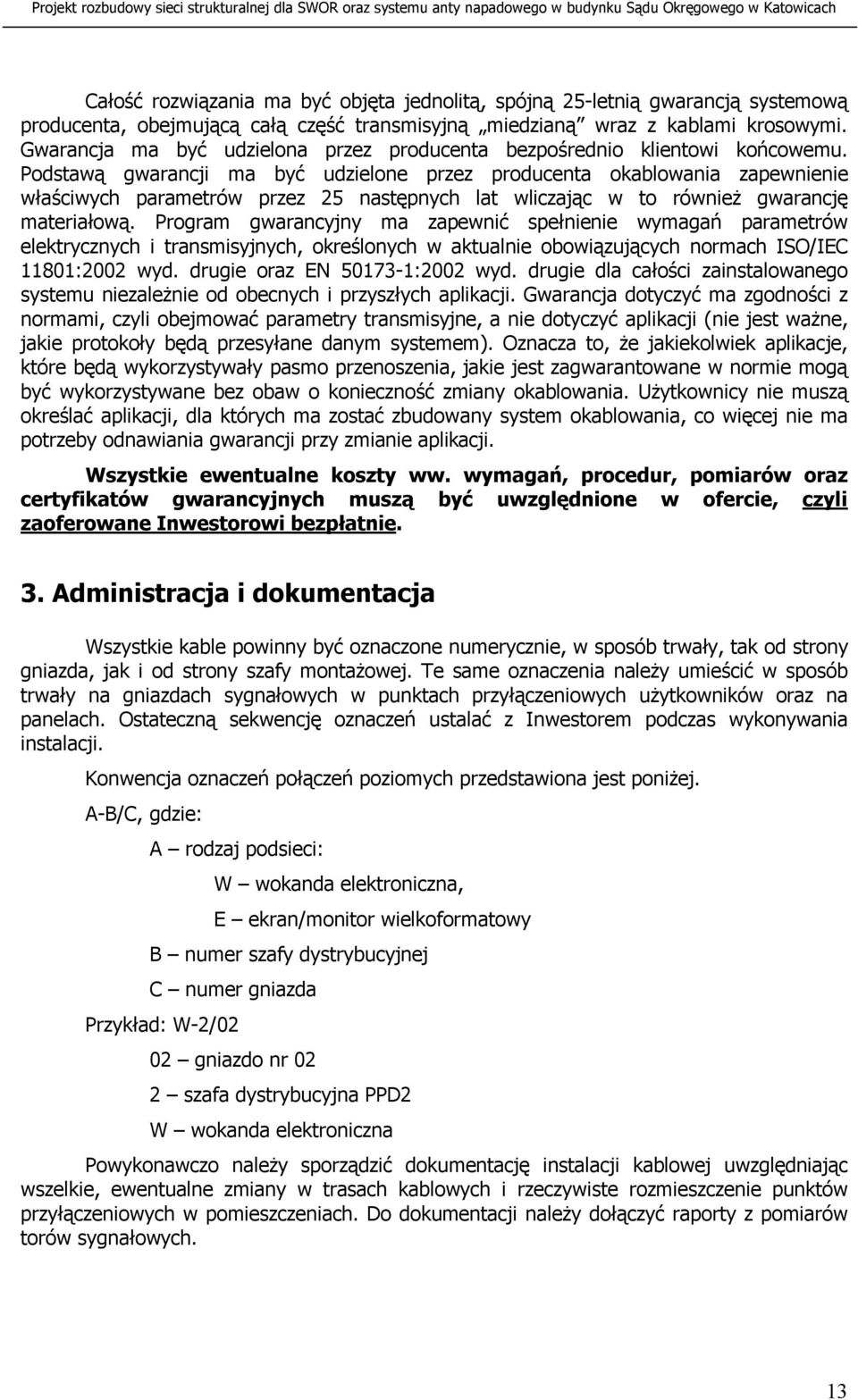

13 Całość rozwiązania ma być objęta jednolitą, spójną 25-letnią gwarancją systemową producenta, obejmującą całą część transmisyjną miedzianą wraz z kablami krosowymi. Gwarancja ma być udzielona przez producenta bezpośrednio klientowi końcowemu. Podstawą gwarancji ma być udzielone przez producenta okablowania zapewnienie właściwych parametrów przez 25 następnych lat wliczając w to również gwarancję materiałową. Program gwarancyjny ma zapewnić spełnienie wymagań parametrów elektrycznych i transmisyjnych, określonych w aktualnie obowiązujących normach ISO/IEC 11801:2002 wyd. drugie oraz EN :2002 wyd. drugie dla całości zainstalowanego systemu niezależnie od obecnych i przyszłych aplikacji. Gwarancja dotyczyć ma zgodności z normami, czyli obejmować parametry transmisyjne, a nie dotyczyć aplikacji (nie jest ważne, jakie protokoły będą przesyłane danym systemem). Oznacza to, że jakiekolwiek aplikacje, które będą wykorzystywały pasmo przenoszenia, jakie jest zagwarantowane w normie mogą być wykorzystywane bez obaw o konieczność zmiany okablowania. Użytkownicy nie muszą określać aplikacji, dla których ma zostać zbudowany system okablowania, co więcej nie ma potrzeby odnawiania gwarancji przy zmianie aplikacji. Wszystkie ewentualne koszty ww. wymagań, procedur, pomiarów oraz certyfikatów gwarancyjnych muszą być uwzględnione w ofercie, czyli zaoferowane Inwestorowi bezpłatnie. 3. Administracja i dokumentacja Wszystkie kable powinny być oznaczone numerycznie, w sposób trwały, tak od strony gniazda, jak i od strony szafy montażowej. Te same oznaczenia należy umieścić w sposób trwały na gniazdach sygnałowych w punktach przyłączeniowych użytkowników oraz na panelach. Ostateczną sekwencję oznaczeń ustalać z Inwestorem podczas wykonywania instalacji. Konwencja oznaczeń połączeń poziomych przedstawiona jest poniżej. A-B/C, gdzie: A rodzaj podsieci: W wokanda elektroniczna, E ekran/monitor wielkoformatowy B numer szafy dystrybucyjnej C numer gniazda Przykład: W-2/02 02 gniazdo nr 02 2 szafa dystrybucyjna PPD2 W wokanda elektroniczna Powykonawczo należy sporządzić dokumentację instalacji kablowej uwzględniając wszelkie, ewentualne zmiany w trasach kablowych i rzeczywiste rozmieszczenie punktów przyłączeniowych w pomieszczeniach. Do dokumentacji należy dołączyć raporty z pomiarów torów sygnałowych. 13

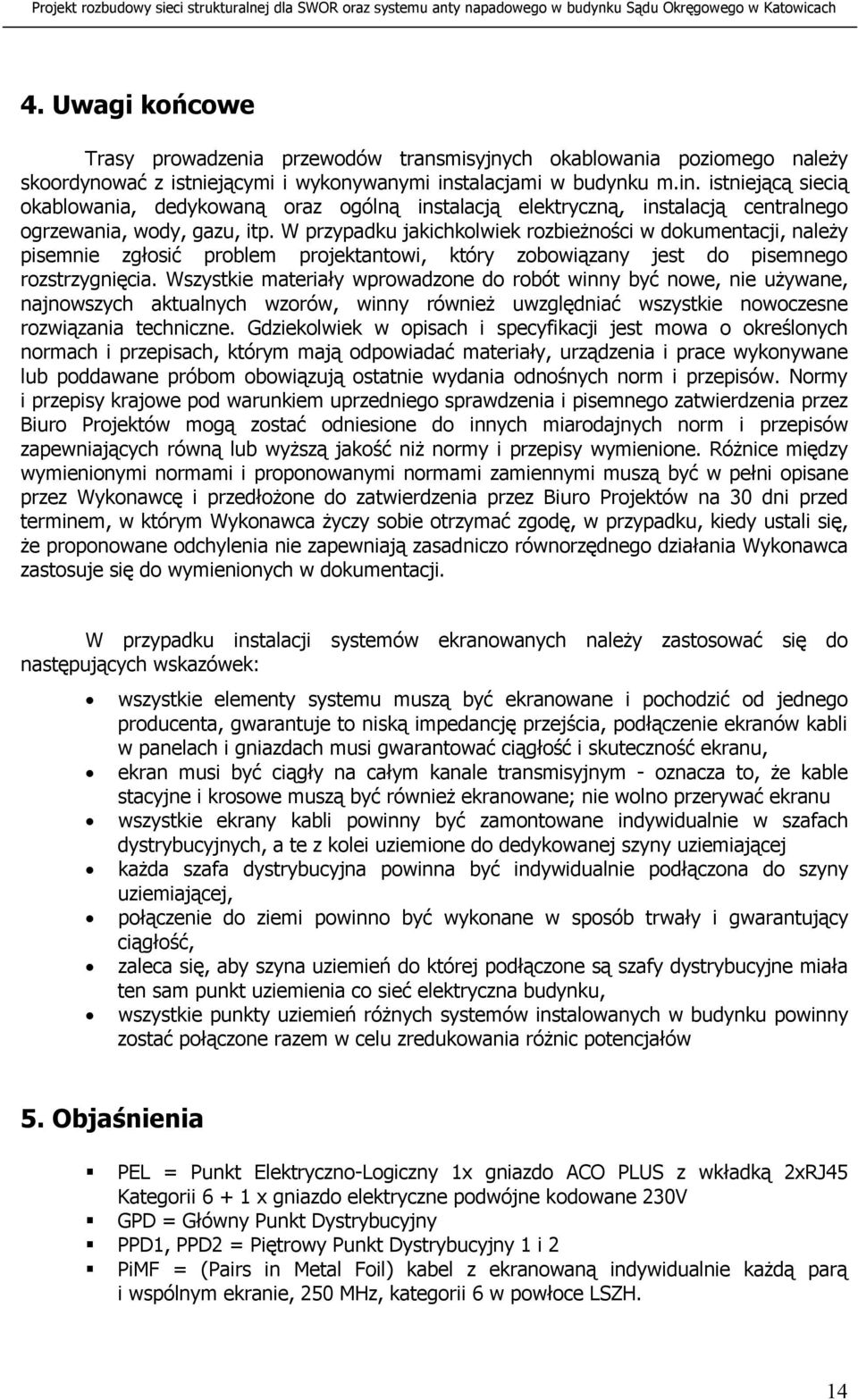

14 4. Uwagi końcowe Trasy prowadzenia przewodów transmisyjnych okablowania poziomego należy skoordynować z istniejącymi i wykonywanymi instalacjami w budynku m.in. istniejącą siecią okablowania, dedykowaną oraz ogólną instalacją elektryczną, instalacją centralnego ogrzewania, wody, gazu, itp. W przypadku jakichkolwiek rozbieżności w dokumentacji, należy pisemnie zgłosić problem projektantowi, który zobowiązany jest do pisemnego rozstrzygnięcia. Wszystkie materiały wprowadzone do robót winny być nowe, nie używane, najnowszych aktualnych wzorów, winny również uwzględniać wszystkie nowoczesne rozwiązania techniczne. Gdziekolwiek w opisach i specyfikacji jest mowa o określonych normach i przepisach, którym mają odpowiadać materiały, urządzenia i prace wykonywane lub poddawane próbom obowiązują ostatnie wydania odnośnych norm i przepisów. Normy i przepisy krajowe pod warunkiem uprzedniego sprawdzenia i pisemnego zatwierdzenia przez Biuro Projektów mogą zostać odniesione do innych miarodajnych norm i przepisów zapewniających równą lub wyższą jakość niż normy i przepisy wymienione. Różnice między wymienionymi normami i proponowanymi normami zamiennymi muszą być w pełni opisane przez Wykonawcę i przedłożone do zatwierdzenia przez Biuro Projektów na 30 dni przed terminem, w którym Wykonawca życzy sobie otrzymać zgodę, w przypadku, kiedy ustali się, że proponowane odchylenia nie zapewniają zasadniczo równorzędnego działania Wykonawca zastosuje się do wymienionych w dokumentacji. W przypadku instalacji systemów ekranowanych należy zastosować się do następujących wskazówek: wszystkie elementy systemu muszą być ekranowane i pochodzić od jednego producenta, gwarantuje to niską impedancję przejścia, podłączenie ekranów kabli w panelach i gniazdach musi gwarantować ciągłość i skuteczność ekranu, ekran musi być ciągły na całym kanale transmisyjnym - oznacza to, że kable stacyjne i krosowe muszą być również ekranowane; nie wolno przerywać ekranu wszystkie ekrany kabli powinny być zamontowane indywidualnie w szafach dystrybucyjnych, a te z kolei uziemione do dedykowanej szyny uziemiającej każda szafa dystrybucyjna powinna być indywidualnie podłączona do szyny uziemiającej, połączenie do ziemi powinno być wykonane w sposób trwały i gwarantujący ciągłość, zaleca się, aby szyna uziemień do której podłączone są szafy dystrybucyjne miała ten sam punkt uziemienia co sieć elektryczna budynku, wszystkie punkty uziemień różnych systemów instalowanych w budynku powinny zostać połączone razem w celu zredukowania różnic potencjałów 5. Objaśnienia PEL = Punkt Elektryczno-Logiczny 1x gniazdo ACO PLUS z wkładką 2xRJ45 Kategorii x gniazdo elektryczne podwójne kodowane 230V GPD = Główny Punkt Dystrybucyjny PPD1, PPD2 = Piętrowy Punkt Dystrybucyjny 1 i 2 PiMF = (Pairs in Metal Foil) kabel z ekranowaną indywidualnie każdą parą i wspólnym ekranie, 250 MHz, kategorii 6 w powłoce LSZH. 14

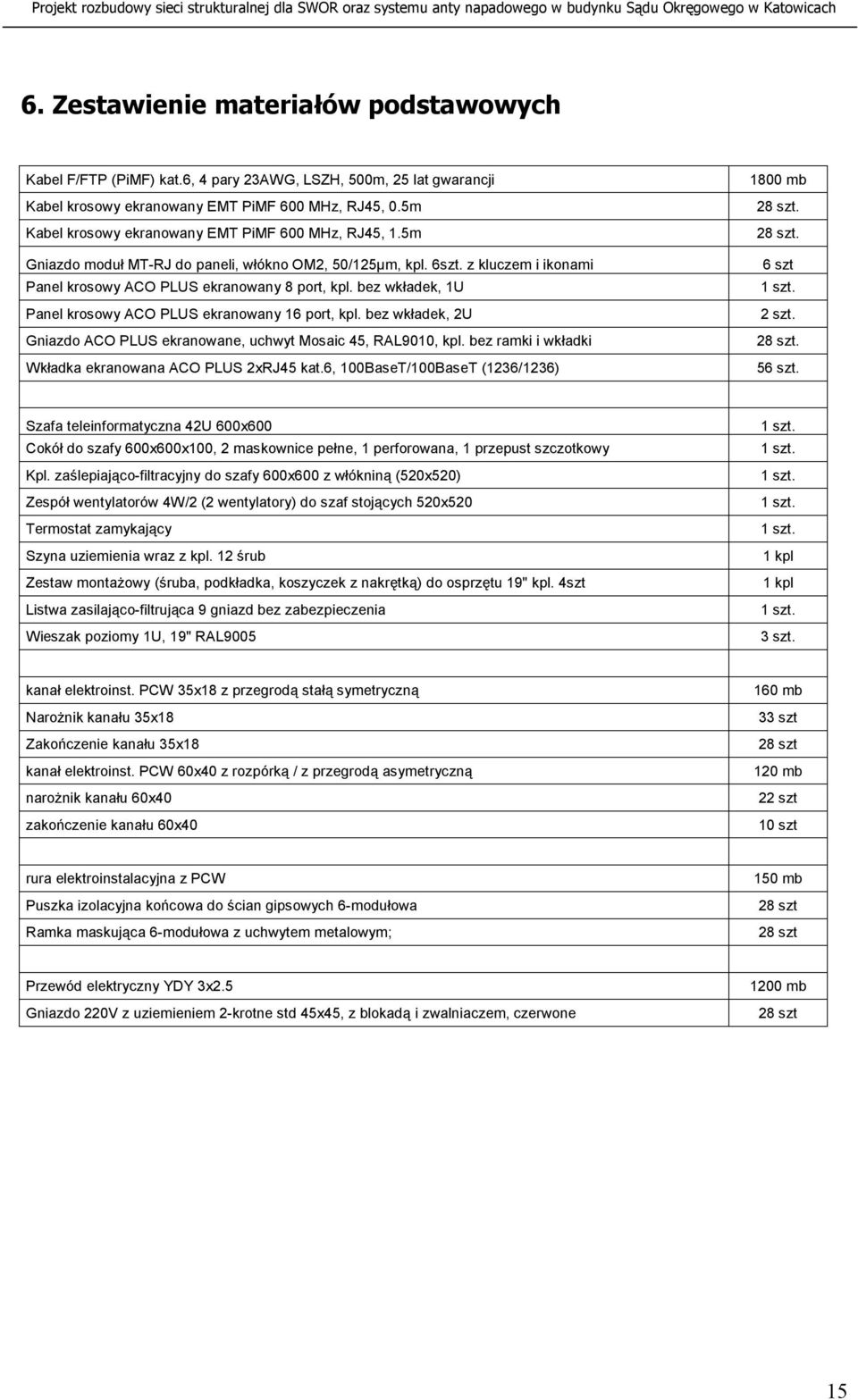

15 6. Zestawienie materiałów podstawowych Kabel F/FTP (PiMF) kat.6, 4 pary 23AWG, LSZH, 500m, 25 lat gwarancji Kabel krosowy ekranowany EMT PiMF 600 MHz, RJ45, 0.5m Kabel krosowy ekranowany EMT PiMF 600 MHz, RJ45, 1.5m Gniazdo moduł MT-RJ do paneli, włókno OM2, 50/125μm, kpl. 6szt. z kluczem i ikonami Panel krosowy ACO PLUS ekranowany 8 port, kpl. bez wkładek, 1U Panel krosowy ACO PLUS ekranowany 16 port, kpl. bez wkładek, 2U Gniazdo ACO PLUS ekranowane, uchwyt Mosaic 45, RAL9010, kpl. bez ramki i wkładki Wkładka ekranowana ACO PLUS 2xRJ45 kat.6, 100BaseT/100BaseT (1236/1236) 1800 mb 28 szt. 28 szt. 6 szt 1 szt. 2 szt. 28 szt. 56 szt. Szafa teleinformatyczna 42U 600x600 Cokół do szafy 600x600x100, 2 maskownice pełne, 1 perforowana, 1 przepust szczotkowy Kpl. zaślepiająco-filtracyjny do szafy 600x600 z włókniną (520x520) Zespół wentylatorów 4W/2 (2 wentylatory) do szaf stojących 520x520 Termostat zamykający Szyna uziemienia wraz z kpl. 12 śrub Zestaw montażowy (śruba, podkładka, koszyczek z nakrętką) do osprzętu 19" kpl. 4szt Listwa zasilająco-filtrująca 9 gniazd bez zabezpieczenia Wieszak poziomy 1U, 19" RAL szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 kpl 1 kpl 1 szt. 3 szt. kanał elektroinst. PCW 35x18 z przegrodą stałą symetryczną Narożnik kanału 35x18 Zakończenie kanału 35x18 kanał elektroinst. PCW 60x40 z rozpórką / z przegrodą asymetryczną narożnik kanału 60x40 zakończenie kanału 60x mb 33 szt 28 szt 120 mb 22 szt 10 szt rura elektroinstalacyjna z PCW Puszka izolacyjna końcowa do ścian gipsowych 6-modułowa Ramka maskująca 6-modułowa z uchwytem metalowym; 150 mb 28 szt 28 szt Przewód elektryczny YDY 3x2.5 Gniazdo 220V z uziemieniem 2-krotne std 45x45, z blokadą i zwalniaczem, czerwone 1200 mb 28 szt 15

16 7. Rysunki 16

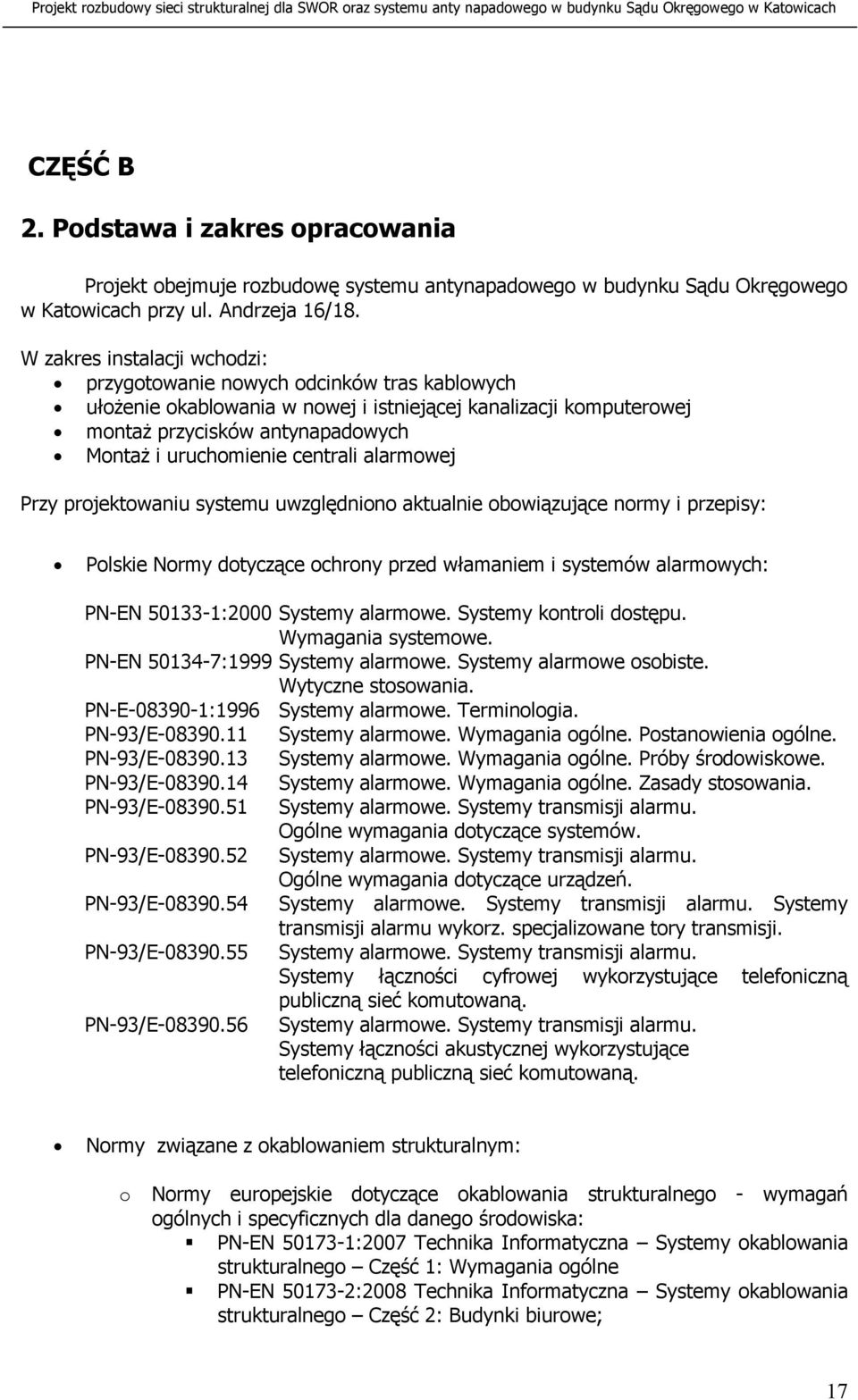

17 CZĘŚĆ B 2. Podstawa i zakres opracowania Projekt obejmuje rozbudowę systemu antynapadowego w budynku Sądu Okręgowego w Katowicach przy ul. Andrzeja 16/18. W zakres instalacji wchodzi: przygotowanie nowych odcinków tras kablowych ułożenie okablowania w nowej i istniejącej kanalizacji komputerowej montaż przycisków antynapadowych Montaż i uruchomienie centrali alarmowej Przy projektowaniu systemu uwzględniono aktualnie obowiązujące normy i przepisy: Polskie Normy dotyczące ochrony przed włamaniem i systemów alarmowych: PN-EN :2000 Systemy alarmowe. Systemy kontroli dostępu. Wymagania systemowe. PN-EN :1999 Systemy alarmowe. Systemy alarmowe osobiste. Wytyczne stosowania. PN-E :1996 Systemy alarmowe. Terminologia. PN-93/E Systemy alarmowe. Wymagania ogólne. Postanowienia ogólne. PN-93/E Systemy alarmowe. Wymagania ogólne. Próby środowiskowe. PN-93/E Systemy alarmowe. Wymagania ogólne. Zasady stosowania. PN-93/E Systemy alarmowe. Systemy transmisji alarmu. Ogólne wymagania dotyczące systemów. PN-93/E Systemy alarmowe. Systemy transmisji alarmu. Ogólne wymagania dotyczące urządzeń. PN-93/E Systemy alarmowe. Systemy transmisji alarmu. Systemy transmisji alarmu wykorz. specjalizowane tory transmisji. PN-93/E Systemy alarmowe. Systemy transmisji alarmu. Systemy łączności cyfrowej wykorzystujące telefoniczną publiczną sieć komutowaną. PN-93/E Systemy alarmowe. Systemy transmisji alarmu. Systemy łączności akustycznej wykorzystujące telefoniczną publiczną sieć komutowaną. Normy związane z okablowaniem strukturalnym: o Normy europejskie dotyczące okablowania strukturalnego - wymagań ogólnych i specyficznych dla danego środowiska: PN-EN :2007 Technika Informatyczna Systemy okablowania strukturalnego Część 1: Wymagania ogólne PN-EN :2008 Technika Informatyczna Systemy okablowania strukturalnego Część 2: Budynki biurowe; 17

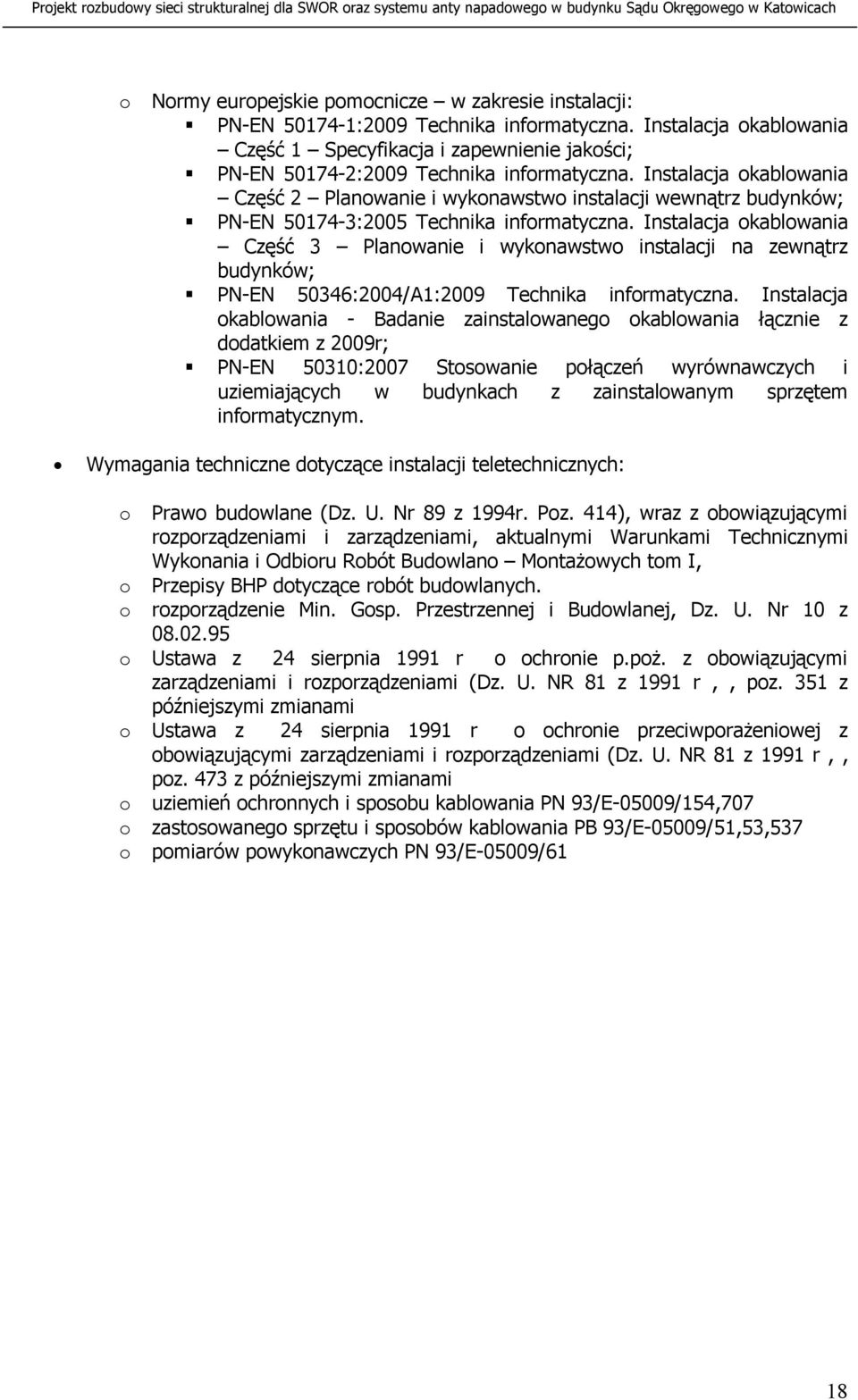

18 o Normy europejskie pomocnicze w zakresie instalacji: PN-EN :2009 Technika informatyczna. Instalacja okablowania Część 1 Specyfikacja i zapewnienie jakości; PN-EN :2009 Technika informatyczna. Instalacja okablowania Część 2 Planowanie i wykonawstwo instalacji wewnątrz budynków; PN-EN :2005 Technika informatyczna. Instalacja okablowania Część 3 Planowanie i wykonawstwo instalacji na zewnątrz budynków; PN-EN 50346:2004/A1:2009 Technika informatyczna. Instalacja okablowania - Badanie zainstalowanego okablowania łącznie z dodatkiem z 2009r; PN-EN 50310:2007 Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym. Wymagania techniczne dotyczące instalacji teletechnicznych: o Prawo budowlane (Dz. U. Nr 89 z 1994r. Poz. 414), wraz z obowiązującymi rozporządzeniami i zarządzeniami, aktualnymi Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych tom I, o Przepisy BHP dotyczące robót budowlanych. o rozporządzenie Min. Gosp. Przestrzennej i Budowlanej, Dz. U. Nr 10 z o Ustawa z 24 sierpnia 1991 r o ochronie p.poż. z obowiązującymi zarządzeniami i rozporządzeniami (Dz. U. NR 81 z 1991 r,, poz. 351 z późniejszymi zmianami o Ustawa z 24 sierpnia 1991 r o ochronie przeciwporażeniowej z obowiązującymi zarządzeniami i rozporządzeniami (Dz. U. NR 81 z 1991 r,, poz. 473 z późniejszymi zmianami o uziemień ochronnych i sposobu kablowania PN 93/E-05009/154,707 o zastosowanego sprzętu i sposobów kablowania PB 93/E-05009/51,53,537 o pomiarów powykonawczych PN 93/E-05009/61 18

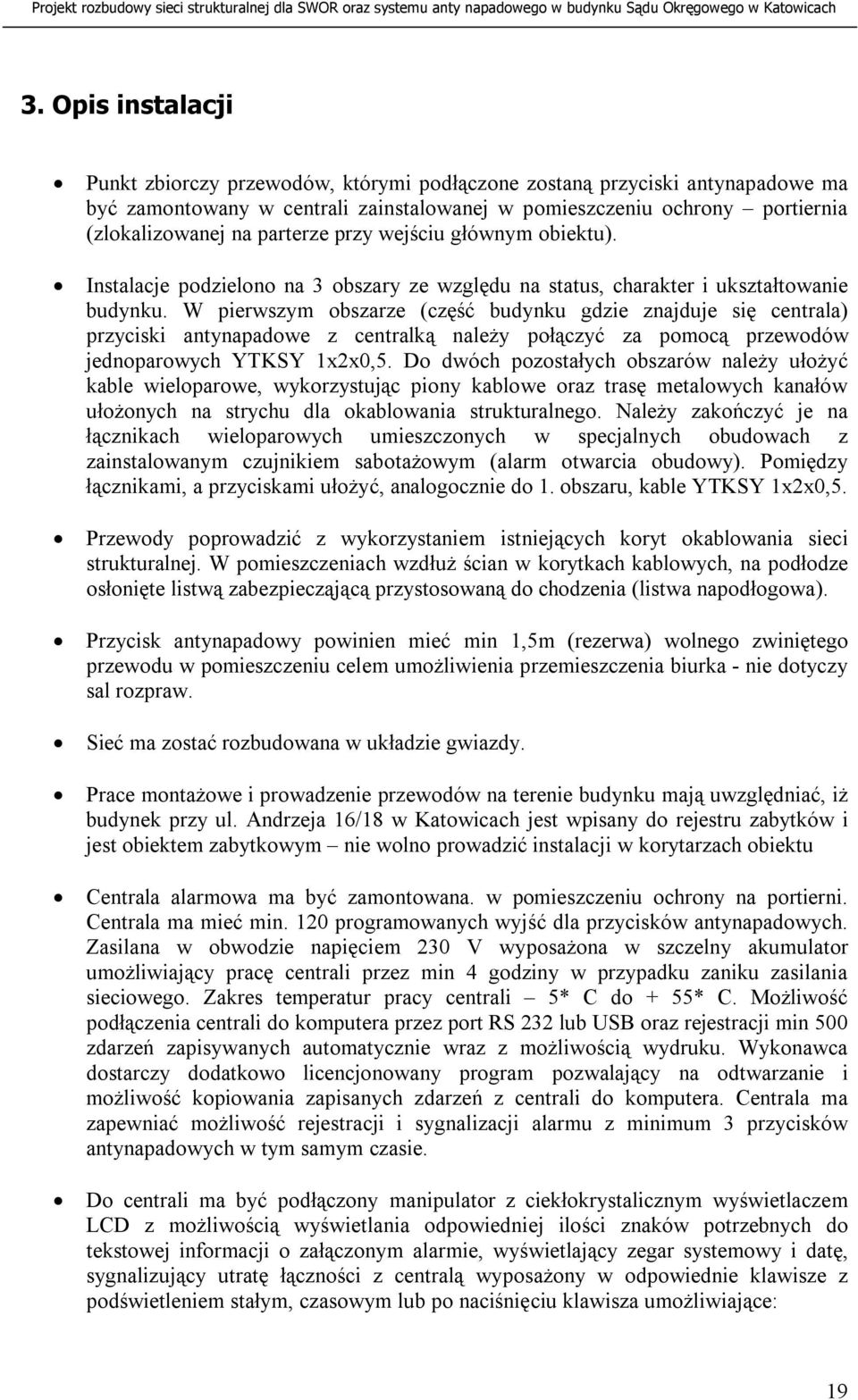

19 3. Opis instalacji Punkt zbiorczy przewodów, którymi podłączone zostaną przyciski antynapadowe ma być zamontowany w centrali zainstalowanej w pomieszczeniu ochrony portiernia (zlokalizowanej na parterze przy wejściu głównym obiektu). Instalacje podzielono na 3 obszary ze względu na status, charakter i ukształtowanie budynku. W pierwszym obszarze (część budynku gdzie znajduje się centrala) przyciski antynapadowe z centralką należy połączyć za pomocą przewodów jednoparowych YTKSY 1x2x0,5. Do dwóch pozostałych obszarów należy ułożyć kable wieloparowe, wykorzystując piony kablowe oraz trasę metalowych kanałów ułożonych na strychu dla okablowania strukturalnego. Należy zakończyć je na łącznikach wieloparowych umieszczonych w specjalnych obudowach z zainstalowanym czujnikiem sabotażowym (alarm otwarcia obudowy). Pomiędzy łącznikami, a przyciskami ułożyć, analogocznie do 1. obszaru, kable YTKSY 1x2x0,5. Przewody poprowadzić z wykorzystaniem istniejących koryt okablowania sieci strukturalnej. W pomieszczeniach wzdłuż ścian w korytkach kablowych, na podłodze osłonięte listwą zabezpiecząjącą przystosowaną do chodzenia (listwa napodłogowa). Przycisk antynapadowy powinien mieć min 1,5m (rezerwa) wolnego zwiniętego przewodu w pomieszczeniu celem umożliwienia przemieszczenia biurka - nie dotyczy sal rozpraw. Sieć ma zostać rozbudowana w układzie gwiazdy. Prace montażowe i prowadzenie przewodów na terenie budynku mają uwzględniać, iż budynek przy ul. Andrzeja 16/18 w Katowicach jest wpisany do rejestru zabytków i jest obiektem zabytkowym nie wolno prowadzić instalacji w korytarzach obiektu Centrala alarmowa ma być zamontowana. w pomieszczeniu ochrony na portierni. Centrala ma mieć min. 120 programowanych wyjść dla przycisków antynapadowych. Zasilana w obwodzie napięciem 230 V wyposażona w szczelny akumulator umożliwiający pracę centrali przez min 4 godziny w przypadku zaniku zasilania sieciowego. Zakres temperatur pracy centrali 5* C do + 55* C. Możliwość podłączenia centrali do komputera przez port RS 232 lub USB oraz rejestracji min 500 zdarzeń zapisywanych automatycznie wraz z możliwością wydruku. Wykonawca dostarczy dodatkowo licencjonowany program pozwalający na odtwarzanie i możliwość kopiowania zapisanych zdarzeń z centrali do komputera. Centrala ma zapewniać możliwość rejestracji i sygnalizacji alarmu z minimum 3 przycisków antynapadowych w tym samym czasie. Do centrali ma być podłączony manipulator z ciekłokrystalicznym wyświetlaczem LCD z możliwością wyświetlania odpowiedniej ilości znaków potrzebnych do tekstowej informacji o załączonym alarmie, wyświetlający zegar systemowy i datę, sygnalizujący utratę łączności z centralą wyposażony w odpowiednie klawisze z podświetleniem stałym, czasowym lub po naciśnięciu klawisza umożliwiające: 19

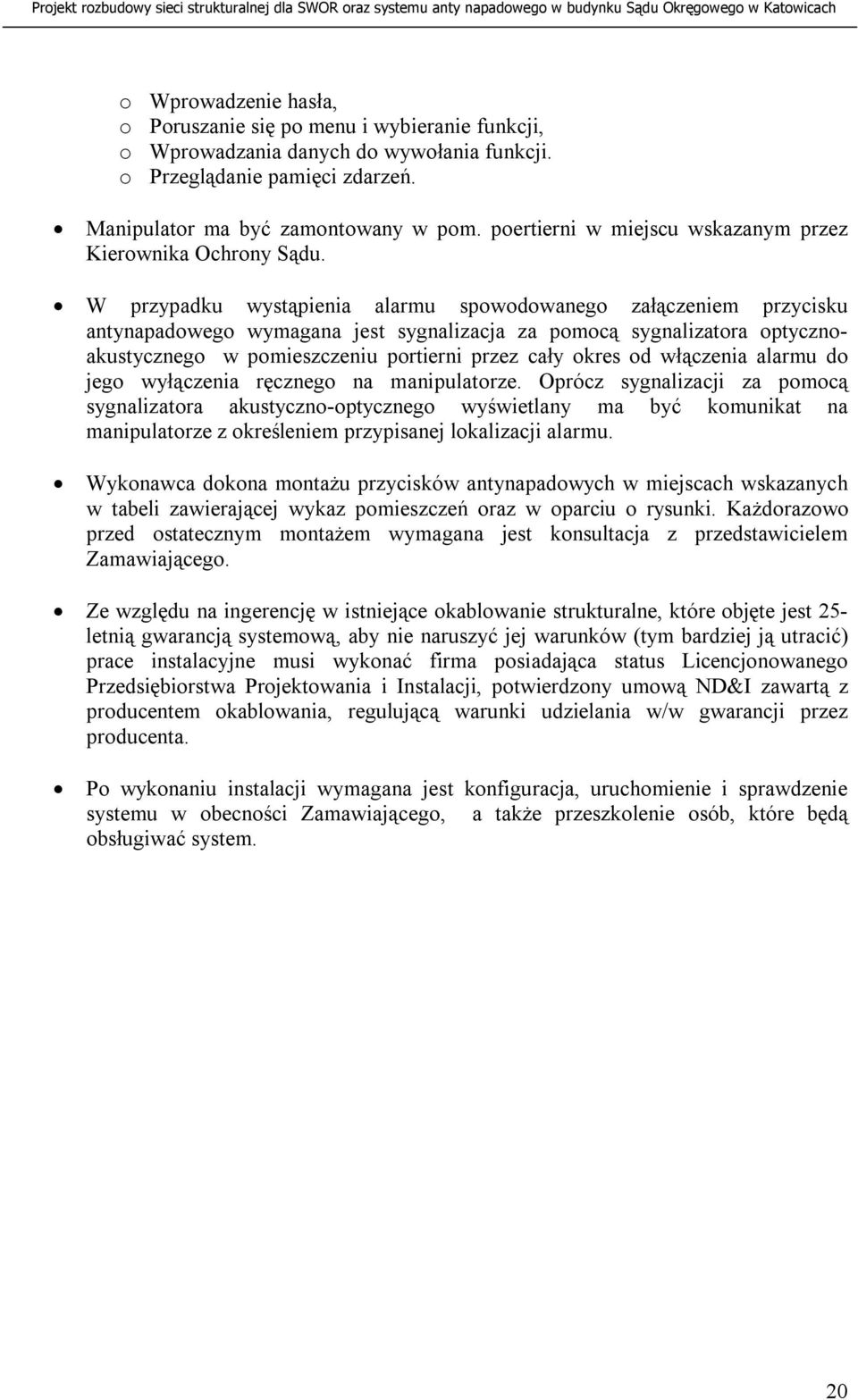

20 o Wprowadzenie hasła, o Poruszanie się po menu i wybieranie funkcji, o Wprowadzania danych do wywołania funkcji. o Przeglądanie pamięci zdarzeń. Manipulator ma być zamontowany w pom. poertierni w miejscu wskazanym przez Kierownika Ochrony Sądu. W przypadku wystąpienia alarmu spowodowanego załączeniem przycisku antynapadowego wymagana jest sygnalizacja za pomocą sygnalizatora optycznoakustycznego w pomieszczeniu portierni przez cały okres od włączenia alarmu do jego wyłączenia ręcznego na manipulatorze. Oprócz sygnalizacji za pomocą sygnalizatora akustyczno-optycznego wyświetlany ma być komunikat na manipulatorze z określeniem przypisanej lokalizacji alarmu. Wykonawca dokona montażu przycisków antynapadowych w miejscach wskazanych w tabeli zawierającej wykaz pomieszczeń oraz w oparciu o rysunki. Każdorazowo przed ostatecznym montażem wymagana jest konsultacja z przedstawicielem Zamawiającego. Ze względu na ingerencję w istniejące okablowanie strukturalne, które objęte jest 25- letnią gwarancją systemową, aby nie naruszyć jej warunków (tym bardziej ją utracić) prace instalacyjne musi wykonać firma posiadająca status Licencjonowanego Przedsiębiorstwa Projektowania i Instalacji, potwierdzony umową ND&I zawartą z producentem okablowania, regulującą warunki udzielania w/w gwarancji przez producenta. Po wykonaniu instalacji wymagana jest konfiguracja, uruchomienie i sprawdzenie systemu w obecności Zamawiającego, a także przeszkolenie osób, które będą obsługiwać system. 20

21 4. Wykaz pomieszczeń objętych systemem Tabela z wykazem pomieszczeń w budynku przy ul.andrzeja 16/18 gdzie maja być zainstalowane przyciski antynapadowe Pietra ilość przyclsków nr pomieszczenia rodzaj pomieszczenia antynapadowych do zamontowania 6 sala rozpraw 1 4 sala rozpraw 1 5 sala rozoraw 1 2 sala rozpraw 1 31 pomieszczenie 1 32 pomieszczenie biurowe 1 Parter 19a pomieszczenie biurowe 1 129a pok. biurowe sędziów 2 129b pok. sędziów pok. sędziów pok. sędziów pok. sędziów pomieszczenie biurowe KASA sala rozpraw pok. sędziów pomieszczenie biurowe 2 I Pietro 106 pok. sędziów pok. sędziów pomieszczenie sala biurowe rozpraw sala rozpraw sala rozpraw pok. sędziów d pomieszczenie c pomieszczenie biurowe b pok. biurowe sędziów 2 116a pok. sędziów pok. sędziów pok. sędziów sala rozpraw sala rozoraw sala rozpraw sala rozpraw 1 21

22 224 pomieszczenie pomieszczenle biurowe pok. biurowe sędziów pok, sędziów pok. sędziów 2 2 Piętro 203 pak. sędziów pok. sędziów pok. sędziow pok. Wiceprezesa sekr pok. Wiceprezesa Wiceprezesa pok.sędziów pok.sędziów pomieszczenie sala biurowe rozpraw sala rozpraw pomieszczenie biurowe pok. sedziów sala rozpraw pomieszczenie 1 321a pok. biurowe sedziów pok. sedziów pok. sedziów pok. sedziów pok. sedziów sala rozpraw 1 III Piętro 308 pok. sedziów sala rozpraw sala rozpraw pomieszczenie pok. biurowe sedziów 3 315a pok. sedziów 2 315b pomieszczenie 1 315c pok. biurowe sedziów sala rozpraw sala rozpraw sala rozpraw

23 5. Propozycja montażu przycisków Przykładowy przycisk antynapadowy połączony do centralki przewodem typu YTKSY 1x2x0,5 SPOSÓB POPROWADZENIA PRZEWODÓW DO STÓŁU SĘDZIOWSKIEGO Przewód doprowadzający do przycisku antynapadowego poprowadzić wzdłuż dolnej krawędzi stołu a następnie pod blatem połączyć z przyciskiem Miejsce zamontowania przycisku antynapadowego SPOSÓB POPROWADZENIA PRZEWODÓW DO BIURKA Miejsce zamontowania przycisku antynapadowego z dodatkową ilością przewodu (rezerwa) o dł. min. 1,5 m 23

24 6. Zestawienie materiałów podstawowych L.p. Opis J.m. Ilość 1. Centrala alarmowa 16 linii szt 1 2. Ekspander wejść 8 wejść szt Panel sygnalizacyjny LCD szt 1 4. Sygnalizator optyczno akustyczny szt 1 5. Akumulator 17 Ah szt 1 6. Obudowa centrali szt 2 7. Kabel YTKSY 1x2x0,5 mb Kabel YTKSY 53x2x0,5 mb Korytko instalacyjne szt Listwa przypodłogowa szt Łącznik wieloparowy w obudowie z czujnikiem antysabotażowym szt Przycisk antynapadowy szt
