1 199 I Elektryczne kotły wodne EKW II Elektryczne suszarki ECO Elektryczne suszarko-ogrzewacze ECOTERM III Grupy bezpieczeństwa IV Sprzęgła hydrauliczne V Kolektory rozdzielające Grupy pompowe VI Zespoły różnicowo-pompowe VII Filtroodmulniki magnetyczne DRYL Zewnętrzne wężownice schładzające STRAŻNIK Dozowniki chemiczne KATALOG ELTERM M.M. Kaszuba Sp.J. POLSKA, Chełmno, ul. Przemysłowa 5 tel.(48 56) , biuro@elterm.pl

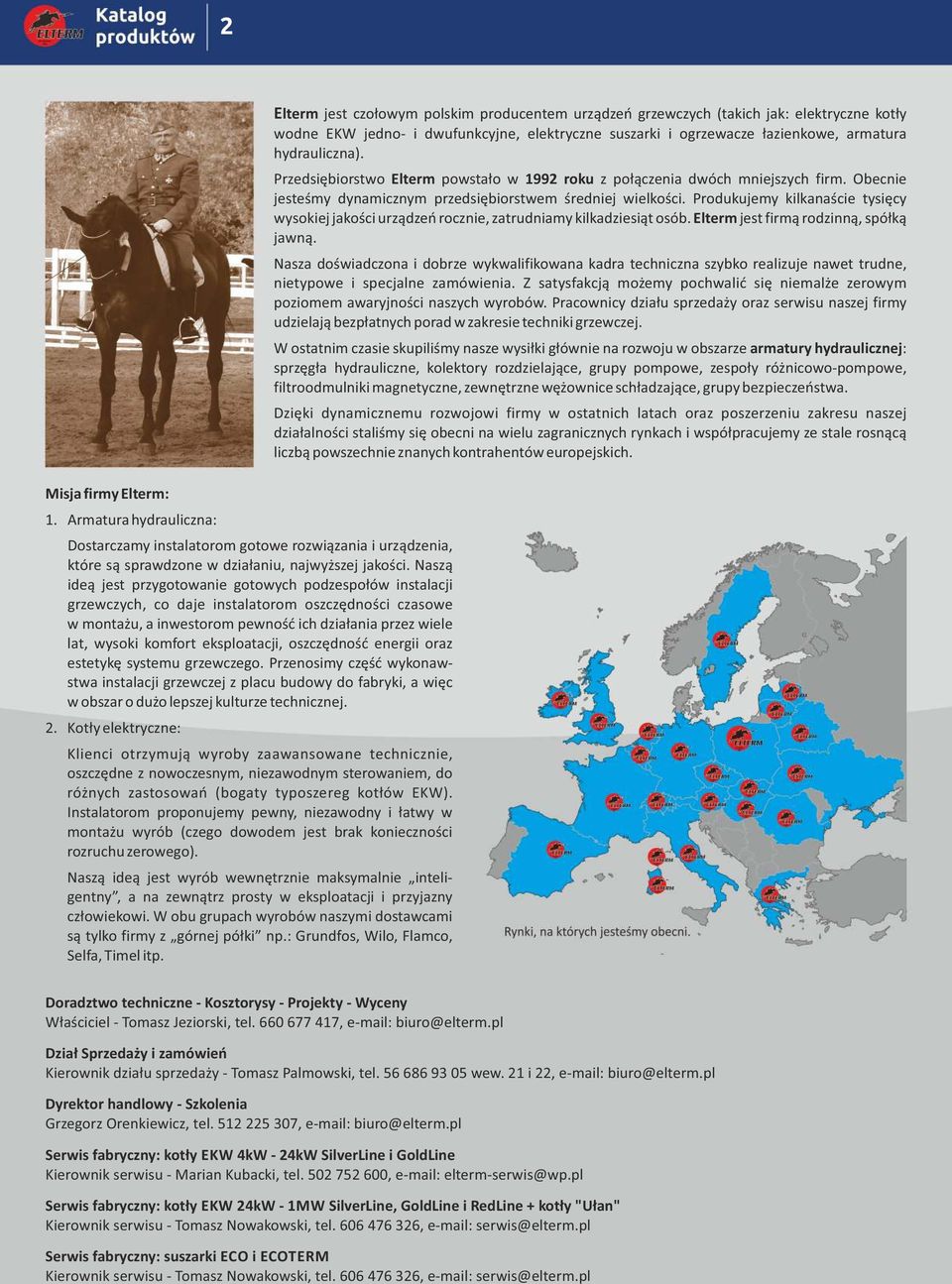

2 Misja firmy Elterm: 1. Armatura hydrauliczna: Dostarczamy instalatorom gotowe rozwiązania i urządzenia, które są sprawdzone w działaniu, najwyższej jakości. Naszą ideą jest przygotowanie gotowych podzespołów instalacji grzewczych, co daje instalatorom oszczędności czasowe w montażu, a inwestorom pewność ich działania przez wiele lat, wysoki komfort eksploatacji, oszczędność energii oraz estetykę systemu grzewczego. Przenosimy część wykonawstwa instalacji grzewczej z placu budowy do fabryki, a więc w obszar o dużo lepszej kulturze technicznej.. Kotły elektryczne: Klienci otrzymują wyroby zaawansowane technicznie, oszczędne z nowoczesnym, niezawodnym sterowaniem, do różnych zastosowań (bogaty typoszereg kotłów EKW). Instalatorom proponujemy pewny, niezawodny i łatwy w montażu wyrób (czego dowodem jest brak konieczności rozruchu zerowego). Naszą ideą jest wyrób wewnętrznie maksymalnie inteligentny, a na zewnątrz prosty w eksploatacji i przyjazny człowiekowi. W obu grupach wyrobów naszymi dostawcami są tylko firmy z górnej półki np.: Grundfos, Wilo, Flamco, Selfa, Timel itp. Elterm jest czołowym polskim producentem urządzeń grzewczych (takich jak: elektryczne kotły wodne EKW jedno- i dwufunkcyjne, elektryczne suszarki i ogrzewacze łazienkowe, armatura hydrauliczna). Przedsiębiorstwo Elterm powstało w 199 roku z połączenia dwóch mniejszych firm. Obecnie jesteśmy dynamicznym przedsiębiorstwem średniej wielkości. Produkujemy kilkanaście tysięcy wysokiej jakości urządzeń rocznie, zatrudniamy kilkadziesiąt osób. Elterm jest firmą rodzinną, spółką jawną. Nasza doświadczona i dobrze wykwalifikowana kadra techniczna szybko realizuje nawet trudne, nietypowe i specjalne zamówienia. Z satysfakcją możemy pochwalić się niemalże zerowym poziomem awaryjności naszych wyrobów. Pracownicy działu sprzedaży oraz serwisu naszej firmy udzielają bezpłatnych porad w zakresie techniki grzewczej. W ostatnim czasie skupiliśmy nasze wysiłki głównie na rozwoju w obszarze armatury hydraulicznej: sprzęgła hydrauliczne, kolektory rozdzielające, grupy pompowe, zespoły różnicowo-pompowe, filtroodmulniki magnetyczne, zewnętrzne wężownice schładzające, grupy bezpieczeństwa. Dzięki dynamicznemu rozwojowi firmy w ostatnich latach oraz poszerzeniu zakresu naszej działalności staliśmy się obecni na wielu zagranicznych rynkach i współpracujemy ze stale rosnącą liczbą powszechnie znanych kontrahentów europejskich. Doradztwo techniczne - Kosztorysy - Projekty - Wyceny Właściciel - Tomasz Jeziorski, tel , biuro@elterm.pl Dział Sprzedaży i zamówień Kierownik działu sprzedaży - Tomasz Palmowski, tel wew. 1 i, biuro@elterm.pl Dyrektor handlowy - Szkolenia Grzegorz Orenkiewicz, tel , biuro@elterm.pl Serwis fabryczny: kotły EKW 4kW - 4kW i Kierownik serwisu - Marian Kubacki, tel , elterm-serwis@wp.pl Serwis fabryczny: kotły EKW 4kW - 1MW, i RedLine kotły "Ułan" Kierownik serwisu - Tomasz Nowakowski, tel , serwis@elterm.pl Serwis fabryczny: suszarki ECO i ECOTERM Kierownik serwisu - Tomasz Nowakowski, tel , serwis@elterm.pl

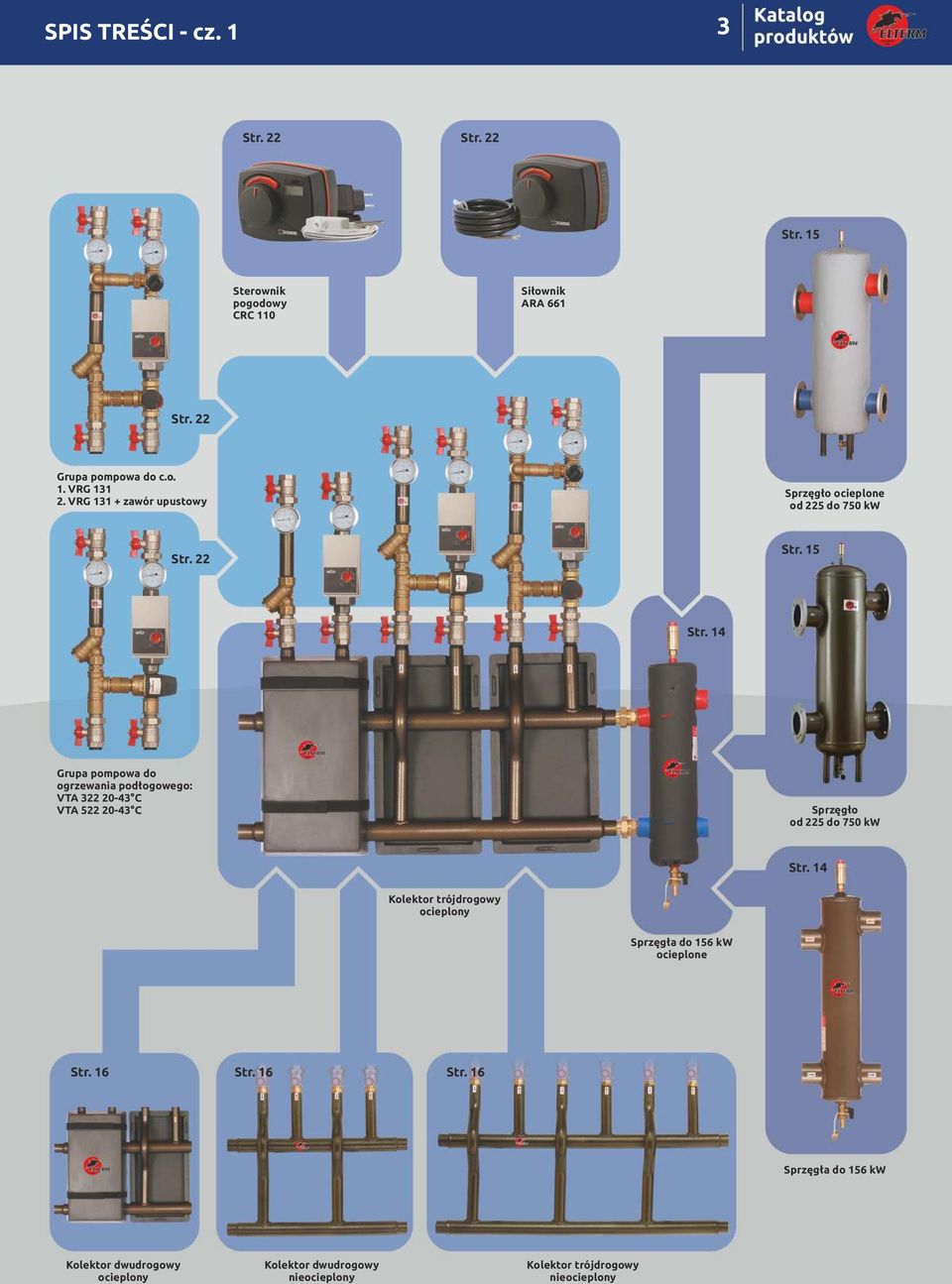

3 SPIS TREŚCI - cz. 1 Str. Str. Str. 15 Sterownik pogodowy CRC 1 Siłownik ARA 661 Str. Grupa pompowa do c.o. 1. VRG 11. VRG 11 zawór upustowy Sprzęgło ocieplone od 5 do 750 kw Str. Str. 15 Str. 14 Grupa pompowa do ogrzewania podłogowego: VTA 0-4 C VTA C Sprzęgło od 5 do 750 kw Str. 14 Kolektor trójdrogowy ocieplony Sprzęgła do 156 kw ocieplone Str. 16 Str. 16 Str. 16 Sprzęgła do 156 kw Kolektor dwudrogowy ocieplony Kolektor dwudrogowy nieocieplony Kolektor trójdrogowy nieocieplony

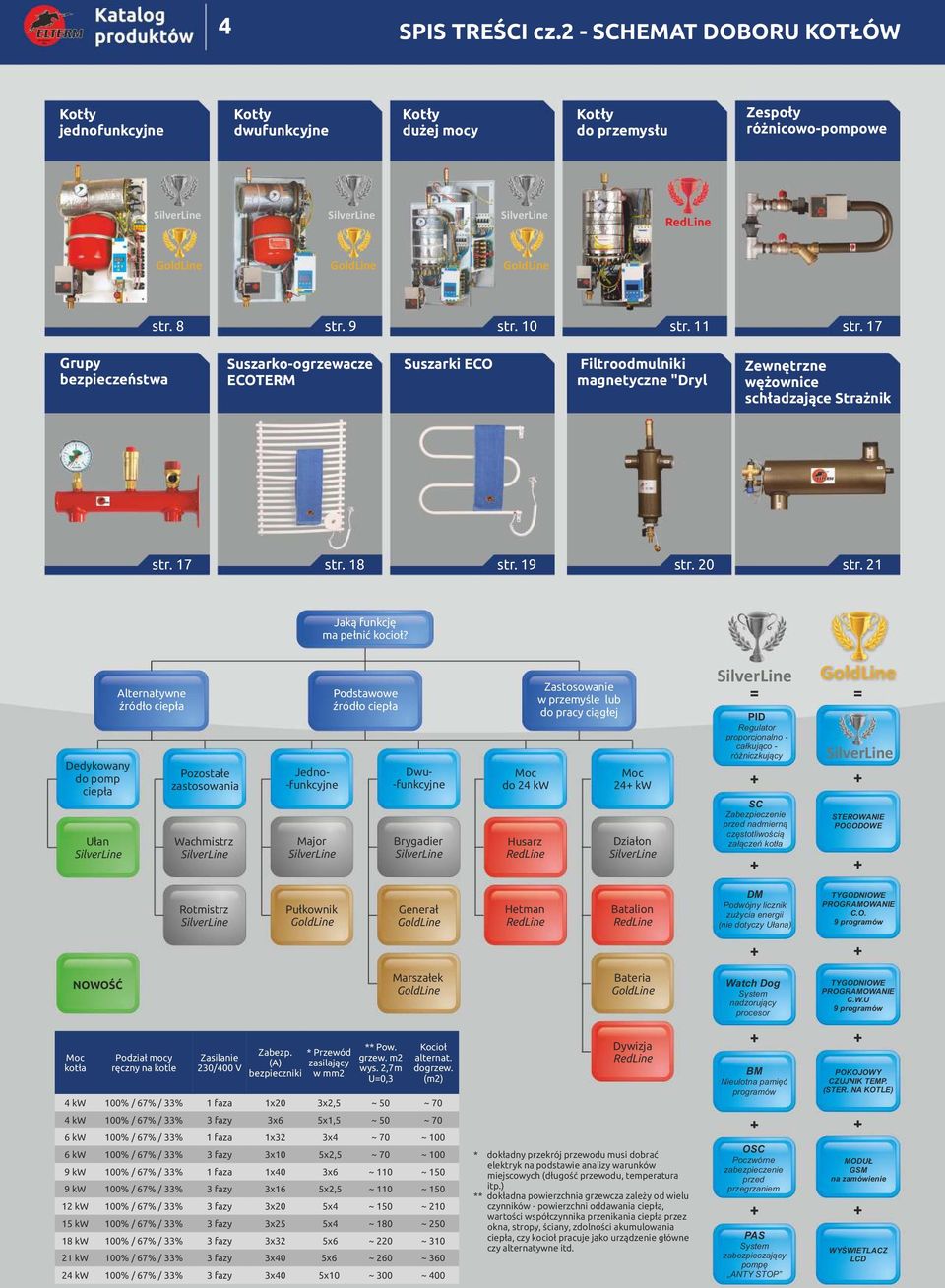

4 4 SPIS TREŚCI cz. - SCHEMAT DOBORU KOTŁÓW Kotły jednofunkcyjne Kotły dwufunkcyjne Kotły dużej mocy Kotły do przemysłu Zespoły różnicowo-pompowe RedLine str. 8 str. 9 str. str. 11 str. 17 Grupy bezpieczeństwa Suszarko-ogrzewacze ECOTERM Suszarki ECO Filtroodmulniki magnetyczne "Dryl Zewnętrzne wężownice schładzające Strażnik str. 17 str. 18 str. 19 str. 0 str. 1 Jaką funkcję ma pełnić kocioł? Dedykowany do pomp ciepła Ułan Alternatywne źródło ciepła Pozostałe zastosowania Wachmistrz Jedno- -funkcyjne Major Podstawowe źródło ciepła Dwu- -funkcyjne Brygadier Moc do 4 kw Husarz RedLine Zastosowanie w przemyśle lub do pracy ciągłej Moc 4 kw Działon = PID Regulator proporcjonalno - całkująco - różniczkujący SC Zabezpieczenie przed nadmierną częstotliwością załączeń kotła = STEROWANIE POGODOWE Rotmistrz Pułkownik Generał Hetman RedLine Batalion RedLine DM Podwójny licznik zużycia energii (nie dotyczy Ułana) TYGODNIOWE PROGRAMOWANIE C.O. 9 programów NOWOŚĆ Marszałek Bateria Watch Dog System nadzorujący procesor TYGODNIOWE PROGRAMOWANIE C.W.U 9 programów Moc kotła Podział mocy ręczny na kotle Zasilanie 0/400 V Zabezp. (A) bezpieczniki * Przewód zasilający w mm ** Pow. grzew. m wys.,7m U=0, Kocioł alternat. dogrzew. (m) 4 kw 0% / 67% / % 1 faza 1x0 x,5 ~ 50 ~ 70 4 kw 0% / 67% / % fazy x6 5x1,5 ~ 50 ~ 70 6 kw 0% / 67% / % 1 faza 1x x4 ~ 70 ~ 0 6 kw 0% / 67% / % fazy x 5x,5 ~ 70 ~ 0 9 kw 0% / 67% / % 1 faza 1x40 x6 ~ 1 ~ kw 0% / 67% / % fazy x16 5x,5 ~ 1 ~ kw 0% / 67% / % fazy x0 5x4 ~ 150 ~ 15 kw 0% / 67% / % fazy x5 5x4 ~ 180 ~ kw 0% / 67% / % fazy x 5x6 ~ 0 ~ 1 kw 0% / 67% / % fazy x40 5x6 ~ 60 ~ 60 4 kw 0% / 67% / % fazy x40 5x ~ 00 ~ 400 Dywizja RedLine * dokładny przekrój przewodu musi dobrać elektryk na podstawie analizy warunków miejscowych (długość przewodu, temperatura itp.) ** dokładna powierzchnia grzewcza zależy od wielu czynników - powierzchni oddawania ciepła, wartości współczynnika przenikania ciepła przez okna, stropy, ściany, zdolności akumulowania ciepła, czy kocioł pracuje jako urządzenie główne czy alternatywne itd. BM Nieulotna pamięć programów OSC Poczwórne zabezpieczenie przed przegrzaniem PAS System zabezpieczający pompę ANTY STOP POKOJOWY CZUJNIK TEMP. (STER. NA KOTLE) MODUŁ GSM na zamówienie WYŚWIETLACZ LCD

5 199 5 KOCIOŁ EKW w układzie otwartym c.o. Sugerowane kotły: Wachmistrz Rotmistrz Wachmistrz 5 x 0 x 19 cm Rotmistrz 5 x 0 x 19 cm np. woda z kominka płynie bezpośrednio przez kocioł EKW (kocioł EKW tylko w II taryfie) Kocioł EKW - jako rezerwowe źródło ciepła dla kotłów na paliwo stałe KOCIOŁ EKW w układzie otwartym c.o. (lub zamkniętym) Sugerowane Ułan kotły: 56 x 17,5 x 11,5 cm Ułan wersja specjalna Major Rotmistrz ( naczynie c.o.) Sugerowane kotły: Major 60 x 41 x 6 cm Kocioł EKW pompa ciepła: - mniejsze koszty zakupu pompy - moc rezerwowa grzewcza na ekstremalnie ujemne temperatury Major Rotmistrz ( naczynie c.o.) Kocioł EKW układ solarny idealny jako alternatywny. Zastosowanie np., łaźnie zakładowe, odbiorcy indywidualni, hotele, pensjonaty. (moc rezerwowa w przypadku braku nasłonecznienia)

6 6 KOCIOŁ TYMCZASOWY / ALTERNATYWNY KOTŁY O WIĘKSZEJ MOCY powyżej 4 kw TYMCZASOWY Idealny w oczekiwaniu na podłączenie innego źródła ciepła, np. gazu ziemnego, pompy ciepła, itd. ALTERNATYWNY Po odłączeniu głównego źródła ciepła może służyć jako kocioł alternatywny Sugerowane kotły: Pułkownik: w cenie kotła - sterowanie pogodowe ( krzywych) - tyg. program. c.o. (9 prog.) - pokojowy czujnik temp. (sterowanie na kotle) Kotły od 7 kw - 1,5 MW (powyżej 48kW - kaskada kotłów sterowanie RS485) Major Rotmistrz (naczynie c.o.) Sugerowane kotły: w cenie kotła - sterowanie pogodowe ( krzywych) - tyg. program. c.o. (9 prog.) - pokojowy czujnik temp. (sterowanie na kotle) Bateria: Działon UWAGA: do sterowania c.w.u. zalecane sprzęgło SHE kolektor rozdzielający DO PRZEMYSŁU I PRACY CIĄGŁEJ NOWOŚĆ Sugerowane kotły: Husarz od 4-4 kw RedLine kotły EKW seria RedLine - parametry pracy do 90 C - automatyka typowo przemysłowa - zwiększona trwałość podzespołów Kotły RedLine zostały zaprojektowane z myślą o ciężkich warunkach pracy, np. w przemyśle: - wanny galwaniczne - duże instalacje c.o. i c.w.u. o wysokich parametrach pracy - ogrzewanie na czas przestojów i konserwacji - w przemyśle spożywczym i cukierniczym RedLine Hetman od 4-4 kw w cenie kotła - sterowanie pogodowe - pokojowy czujnik temp. (sterowanie na kotle) - tygodniowe programowanie c.o. (9 programów) RedLine (kaskada) Batalion od 7-48 kw Dywizja od 7-1,5 MW w cenie kotła - sterowanie pogodowe - pokojowy czujnik temp. (sterowanie na kotle) - tygodniowe programowanie c.o. (9 programów)

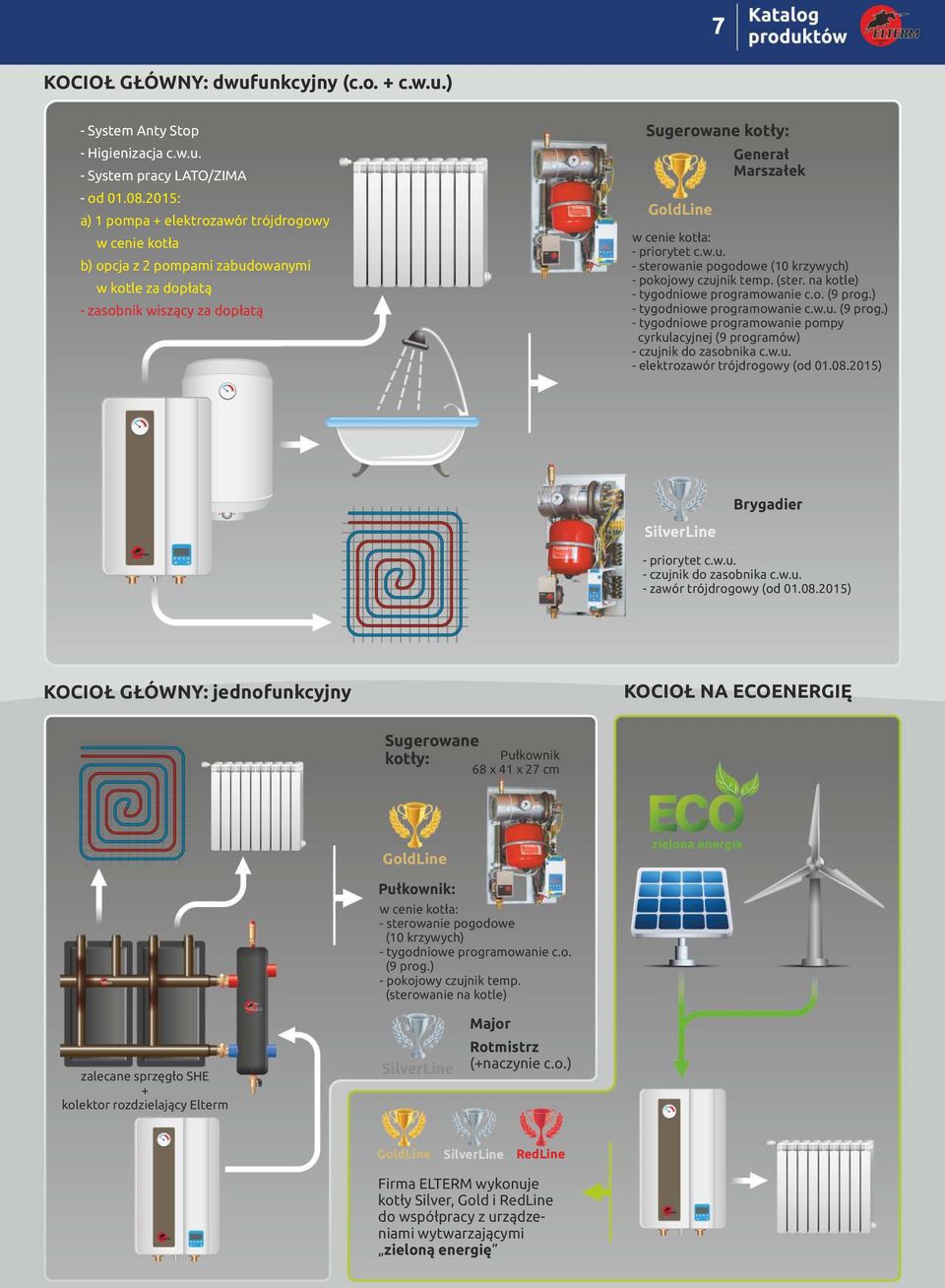

7 KOCIOŁ GŁÓWNY: dwufunkcyjny (c.o. c.w.u.) - System Anty Stop - Higienizacja c.w.u. - System pracy LATO/ZIMA - od : a) 1 pompa elektrozawór trójdrogowy w cenie kotła b) opcja z pompami zabudowanymi w kotle za dopłatą - zasobnik wiszący za dopłatą Sugerowane kotły: Generał Marszałek w cenie kotła: - priorytet c.w.u. - sterowanie pogodowe ( krzywych) - pokojowy czujnik temp. (ster. na kotle) - tygodniowe programowanie c.o. (9 prog.) - tygodniowe programowanie c.w.u. (9 prog.) - tygodniowe programowanie pompy cyrkulacyjnej (9 programów) - czujnik do zasobnika c.w.u. - elektrozawór trójdrogowy (od ) Brygadier - priorytet c.w.u. - czujnik do zasobnika c.w.u. - zawór trójdrogowy (od ) KOCIOŁ GŁÓWNY: jednofunkcyjny KOCIOŁ NA ECOENERGIĘ Sugerowane kotły: Pułkownik 68 x 41 x 7 cm zielona energia Pułkownik: w cenie kotła: - sterowanie pogodowe ( krzywych) - tygodniowe programowanie c.o. (9 prog.) - pokojowy czujnik temp. (sterowanie na kotle) zalecane sprzęgło SHE kolektor rozdzielający Elterm Major Rotmistrz (naczynie c.o.) RedLine Firma ELTERM wykonuje kotły Silver, Gold i RedLine do współpracy z urządzeniami wytwarzającymi zieloną energię

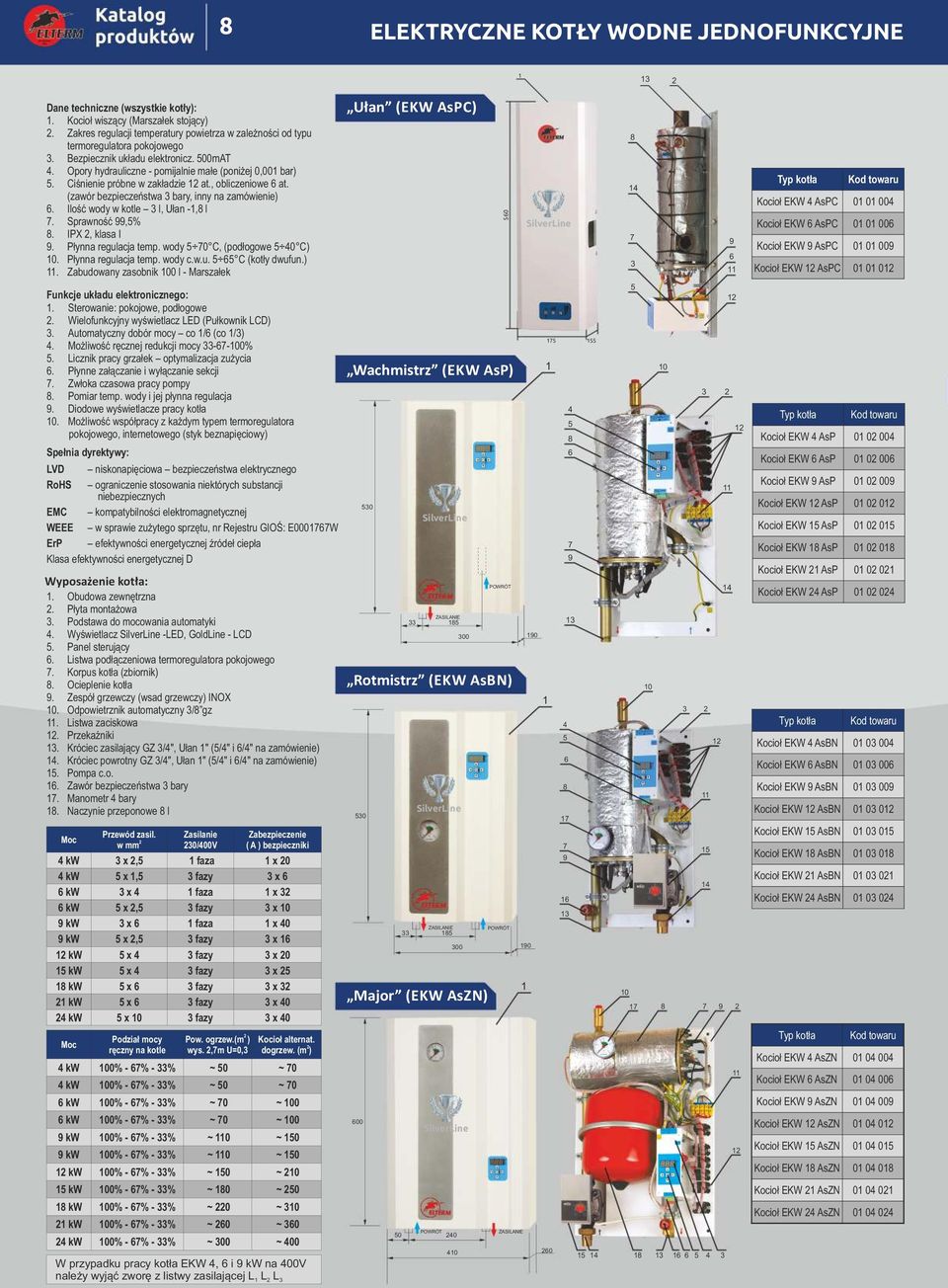

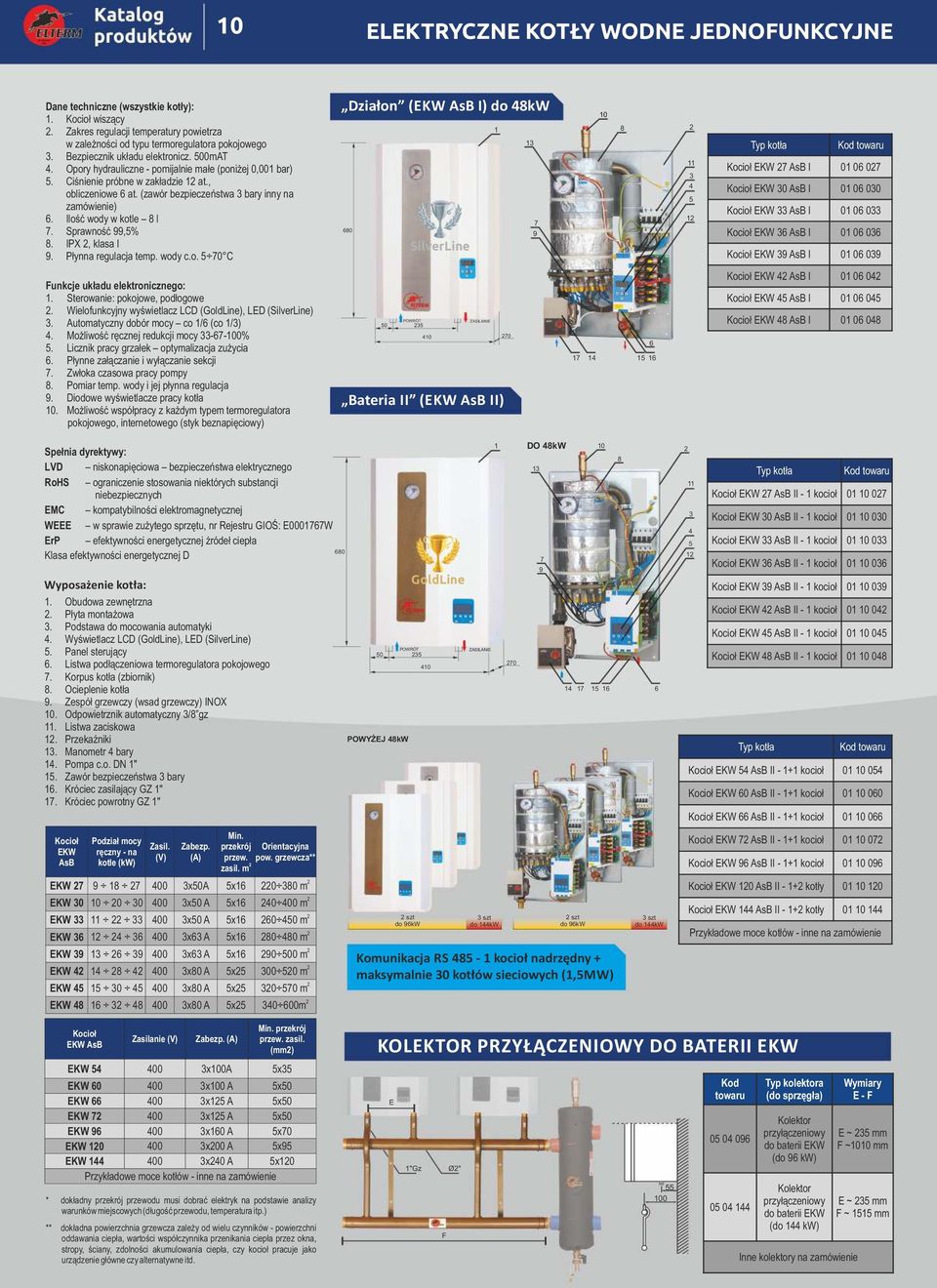

8 8 ELEKTRYCZNE KOTŁY WODNE JEDNOFUNKCYJNE 1 1 Dane techniczne (wszystkie kotły): 1. Kocioł wiszący (Marszałek stojący). Zakres regulacji temperatury powietrza w zależności od typu termoregulatora pokojowego. Bezpiecznik układu elektronicz. 500mAT 4. Opory hydrauliczne - pomijalnie małe (poniżej 0,001 bar) 5. Ciśnienie próbne w zakładzie 1 at., obliczeniowe 6 at. (zawór bezpieczeństwa bary, inny na zamówienie) 6. Ilość wody w kotle l, Ułan -1,8 l 7. Sprawność 99,5% 8. IPX, klasa I 9. Płynna regulacja temp. wody 5 70 C, (podłogowe 5 40 C). Płynna regulacja temp. wody c.w.u C (kotły dwufun.) 11. Zabudowany zasobnik 0 l - Marszałek Funkcje układu elektronicznego: 1. Sterowanie: pokojowe, podłogowe. Wielofunkcyjny wyświetlacz LED (Pułkownik LCD). Automatyczny dobór mocy co 1/6 (co 1/) 4. Możliwość ręcznej redukcji mocy -67-0% 5. Licznik pracy grzałek optymalizacja zużycia 6. Płynne załączanie i wyłączanie sekcji 7. Zwłoka czasowa pracy pompy 8. Pomiar temp. wody i jej płynna regulacja 9. Diodowe wyświetlacze pracy kotła. Możliwość współpracy z każdym typem termoregulatora pokojowego, internetowego (styk beznapięciowy) Spełnia dyrektywy: LVD niskonapięciowa bezpieczeństwa elektrycznego RoHS ograniczenie stosowania niektórych substancji niebezpiecznych EMC kompatybilności elektromagnetycznej WEEE w sprawie zużytego sprzętu, nr Rejestru GIOŚ: E W ErP efektywności energetycznej źródeł ciepła Klasa efektywności energetycznej D Wyposażenie kotła: 1. Obudowa zewnętrzna. Płyta montażowa. Podstawa do mocowania automatyki 4. Wyświetlacz -LED, - LCD 5. Panel sterujący 6. Listwa podłączeniowa termoregulatora pokojowego 7. Korpus kotła (zbiornik) 8. Ocieplenie kotła 9. Zespół grzewczy (wsad grzewczy) INOX. Odpowietrznik automatyczny /8 gz 11. Listwa zaciskowa 1. Przekaźniki 1. Króciec zasilający GZ /4", Ułan 1" (5/4" i 6/4" na zamówienie) 14. Króciec powrotny GZ /4", Ułan 1" (5/4" i 6/4" na zamówienie) 15. Pompa c.o. 16. Zawór bezpieczeństwa bary 17. Manometr 4 bary 18. Naczynie przeponowe 8 l Moc Moc Przewód zasil. w mm Podział mocy ręczny na kotle Zasilanie 0/400V Pow. ogrzew.(m ) wys.,7m U=0, Zabezpieczenie ( A ) bezpieczniki 4 kw x,5 1 faza 1 x 0 4 kw 5 x 1,5 fazy x 6 6 kw x 4 1 faza 1 x 6 kw 5 x,5 fazy x 9 kw x 6 1 faza 1 x 40 9 kw 5 x,5 fazy x 16 1 kw 5 x 4 fazy x 0 15 kw 5 x 4 fazy x 5 18 kw 5 x 6 fazy x 1 kw 5 x 6 fazy x 40 4 kw 5 x fazy x 40 Kocioł alternat. dogrzew. (m ) 4 kw 0% - 67% - % ~ 50 ~ 70 4 kw 0% - 67% - % ~ 50 ~ 70 6 kw 0% - 67% - % ~ 70 ~ 0 6 kw 0% - 67% - % ~ 70 ~ 0 9 kw 0% - 67% - % ~ 1 ~ kw 0% - 67% - % ~ 1 ~ kw 0% - 67% - % ~ 150 ~ 15 kw 0% - 67% - % ~ 180 ~ kw 0% - 67% - % ~ 0 ~ 1 kw 0% - 67% - % ~ 60 ~ 60 4 kw 0% - 67% - % ~ 00 ~ 400 W przypadku pracy kotła EKW 4, 6 i 9 kw na 400V należy wyjąć zworę z listwy zasilającej L 1 L L Ułan (EKW AsPC) Wachmistrz (EKW AsP) ZASILANIE 185 ZASILANIE POWRÓT Rotmistrz (EKW AsBN) Major (EKW AsZN) 600 POWRÓT POWRÓT ZASILANIE Typ kotła Kod towaru Kocioł EKW 4 AsPC Kocioł EKW 6 AsPC Kocioł EKW 9 AsPC Kocioł EKW 1 AsPC Typ kotła Kod towaru Kocioł EKW 4 AsP Kocioł EKW 6 AsP Kocioł EKW 9 AsP Kocioł EKW 1 AsP Kocioł EKW 15 AsP Kocioł EKW 18 AsP Kocioł EKW 1 AsP Kocioł EKW 4 AsP Typ kotła Kod towaru Kocioł EKW 4 AsBN Kocioł EKW 6 AsBN Kocioł EKW 9 AsBN Kocioł EKW 1 AsBN Kocioł EKW 15 AsBN Kocioł EKW 18 AsBN Kocioł EKW 1 AsBN Kocioł EKW 4 AsBN Typ kotła Kod towaru Kocioł EKW 4 AsZN Kocioł EKW 6 AsZN Kocioł EKW 9 AsZN Kocioł EKW 1 AsZN Kocioł EKW 15 AsZN Kocioł EKW 18 AsZN Kocioł EKW 1 AsZN Kocioł EKW 4 AsZN

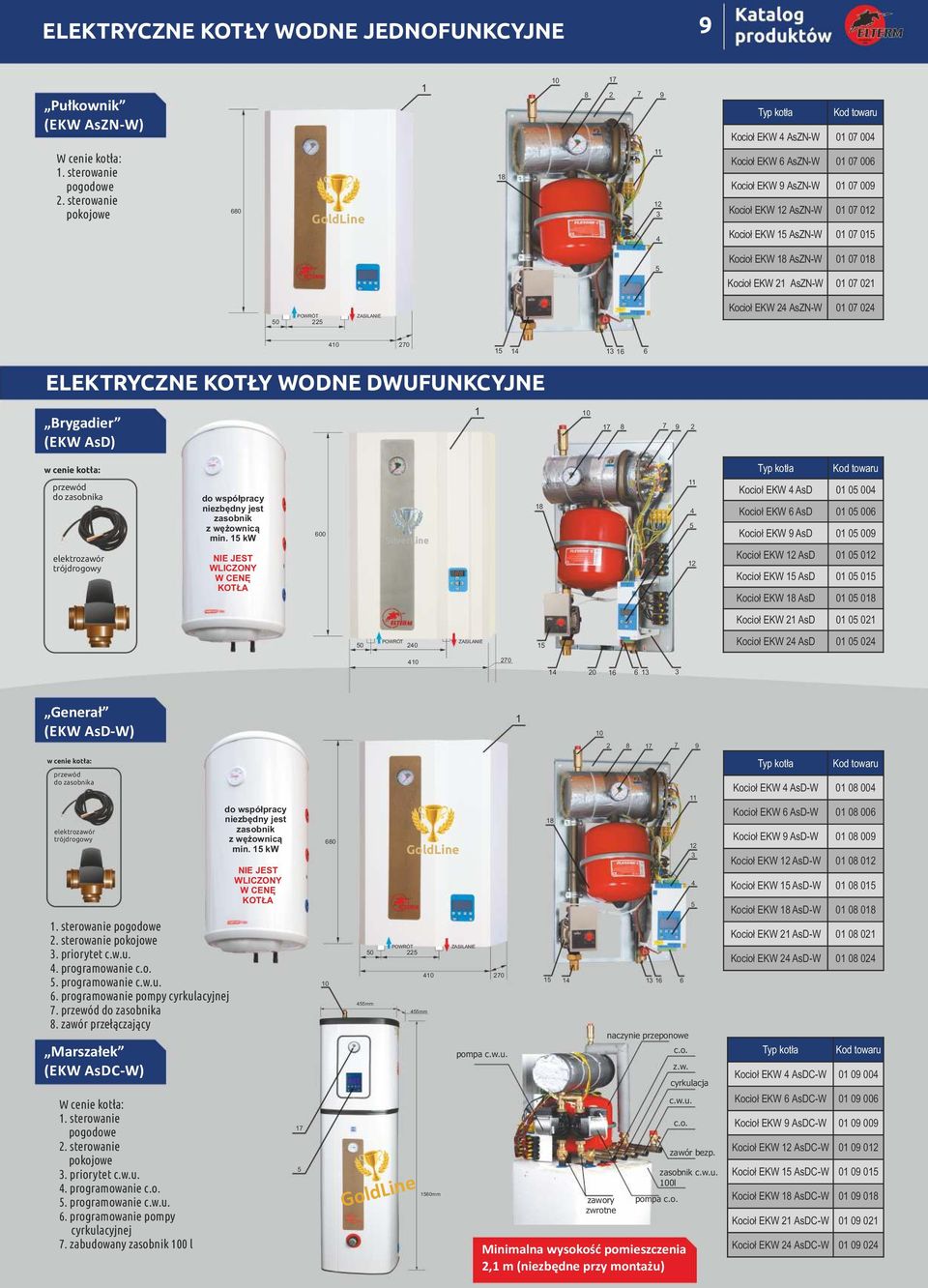

9 ELEKTRYCZNE KOTŁY WODNE JEDNOFUNKCYJNE 9 Pułkownik (EKW AsZN-W) Typ kotła Kod towaru Kocioł EKW 4 AsZN-W W cenie kotła: 1. sterowanie pogodowe. sterowanie pokojowe Kocioł EKW 6 AsZN-W Kocioł EKW 9 AsZN-W Kocioł EKW 1 AsZN-W Kocioł EKW 15 AsZN-W Kocioł EKW 18 AsZN-W Kocioł EKW 1 AsZN-W POWRÓT 50 5 ZASILANIE Kocioł EKW 4 AsZN-W ELEKTRYCZNE KOTŁY WODNE DWUFUNKCYJNE Brygadier (EKW AsD) w cenie kotła: przewód do zasobnika elektrozawór trójdrogowy do współpracy niezbędny jest zasobnik z wężownicą min. 15 kw NIE JEST WLICZONY W CENĘ KOTŁA Typ kotła Kod towaru Kocioł EKW 4 AsD Kocioł EKW 6 AsD Kocioł EKW 9 AsD Kocioł EKW 1 AsD Kocioł EKW 15 AsD Kocioł EKW 18 AsD Kocioł EKW 1 AsD POWRÓT ZASILANIE 15 Kocioł EKW 4 AsD Generał (EKW AsD-W) w cenie kotła: przewód do zasobnika elektrozawór trójdrogowy 1. sterowanie pogodowe. sterowanie pokojowe. priorytet c.w.u. 4. programowanie c.o. 5. programowanie c.w.u. 6. programowanie pompy cyrkulacyjnej 7. przewód do zasobnika 8. zawór przełączający Marszałek (EKW AsDC-W) W cenie kotła: 1. sterowanie pogodowe. sterowanie pokojowe. priorytet c.w.u. 4. programowanie c.o. 5. programowanie c.w.u. 6. programowanie pompy cyrkulacyjnej 7. zabudowany zasobnik 0 l do współpracy niezbędny jest zasobnik z wężownicą min. 15 kw NIE JEST WLICZONY W CENĘ KOTŁA POWRÓT mm 455mm mm ZASILANIE 70 pompa c.w.u zawory zwrotne naczynie przeponowe pompa c.o. c.o. z.w. c.w.u cyrkulacja c.o. Minimalna wysokość pomieszczenia,1 m (niezbędne przy montażu) zawór bezp. zasobnik c.w.u. 0l Typ kotła Kod towaru Kocioł EKW 4 AsD-W Kocioł EKW 6 AsD-W Kocioł EKW 9 AsD-W Kocioł EKW 1 AsD-W Kocioł EKW 15 AsD-W Kocioł EKW 18 AsD-W Kocioł EKW 1 AsD-W Kocioł EKW 4 AsD-W Typ kotła Kod towaru Kocioł EKW 4 AsDC-W Kocioł EKW 6 AsDC-W Kocioł EKW 9 AsDC-W Kocioł EKW 1 AsDC-W Kocioł EKW 15 AsDC-W Kocioł EKW 18 AsDC-W Kocioł EKW 1 AsDC-W Kocioł EKW 4 AsDC-W

10 ELEKTRYCZNE KOTŁY WODNE JEDNOFUNKCYJNE Dane techniczne (wszystkie kotły): 1. Kocioł wiszący. Zakres regulacji temperatury powietrza w zależności od typu termoregulatora pokojowego. Bezpiecznik układu elektronicz. 500mAT 4. Opory hydrauliczne - pomijalnie małe (poniżej 0,001 bar) 5. Ciśnienie próbne w zakładzie 1 at., obliczeniowe 6 at. (zawór bezpieczeństwa bary inny na zamówienie) 6. Ilość wody w kotle 8 l 7. Sprawność 99,5% 8. IPX, klasa I 9. Płynna regulacja temp. wody c.o C Działon (EKW AsB I) do 48kW Typ kotła Kod towaru Kocioł EKW 7 AsB I Kocioł EKW 0 AsB I Kocioł EKW AsB I Kocioł EKW 6 AsB I Kocioł EKW 9 AsB I Funkcje układu elektronicznego: 1. Sterowanie: pokojowe, podłogowe. Wielofunkcyjny wyświetlacz LCD (), LED (). Automatyczny dobór mocy co 1/6 (co 1/) 4. Możliwość ręcznej redukcji mocy -67-0% 5. Licznik pracy grzałek optymalizacja zużycia 6. Płynne załączanie i wyłączanie sekcji 7. Zwłoka czasowa pracy pompy 8. Pomiar temp. wody i jej płynna regulacja 9. Diodowe wyświetlacze pracy kotła. Możliwość współpracy z każdym typem termoregulatora pokojowego, internetowego (styk beznapięciowy) 50 POWRÓT 5 4 ZASILANIE Bateria II (EKW AsB II) Kocioł EKW 4 AsB I Kocioł EKW 45 AsB I Kocioł EKW 48 AsB I Spełnia dyrektywy: LVD niskonapięciowa bezpieczeństwa elektrycznego RoHS ograniczenie stosowania niektórych substancji niebezpiecznych EMC kompatybilności elektromagnetycznej WEEE w sprawie zużytego sprzętu, nr Rejestru GIOŚ: E W ErP efektywności energetycznej źródeł ciepła Klasa efektywności energetycznej D Wyposażenie kotła: 1. Obudowa zewnętrzna. Płyta montażowa. Podstawa do mocowania automatyki 4. Wyświetlacz LCD (), LED () 5. Panel sterujący 6. Listwa podłączeniowa termoregulatora pokojowego 7. Korpus kotła (zbiornik) 8. Ocieplenie kotła 9. Zespół grzewczy (wsad grzewczy) INOX. Odpowietrznik automatyczny /8 gz 11. Listwa zaciskowa 1. Przekaźniki 1. Manometr 4 bary 14. Pompa c.o. DN 1" 15. Zawór bezpieczeństwa bary 16. Króciec zasilający GZ 1" 17. Króciec powrotny GZ 1" Kocioł EKW AsB Podział mocy ręczny - na kotle (kw) Zasil. (V) Zabezp. (A) EKW x50a 5x16 EKW x50 A 5x16 EKW x50 A 5x16 EKW x6 A 5x16 EKW x6 A 5x16 EKW x80 A 5x5 EKW x80 A 5x5 EKW x80 A 5x5 Min. przekrój Orientacyjna przew. pow. grzewcza** zasil. m 0 80 m m m m m m m m POWYŻEJ 48kW POWRÓT 5 szt do 96kW 4 ZASILANIE szt do 144kW 70 DO 48kW szt do 96kW Komunikacja RS kocioł nadrzędny maksymalnie 0 kotłów sieciowych (1,5MW) szt do 144kW Typ kotła Kod towaru Kocioł EKW 7 AsB II - 1 kocioł Kocioł EKW 0 AsB II - 1 kocioł Kocioł EKW AsB II - 1 kocioł 01 0 Kocioł EKW 6 AsB II - 1 kocioł Kocioł EKW 9 AsB II - 1 kocioł Kocioł EKW 4 AsB II - 1 kocioł Kocioł EKW 45 AsB II - 1 kocioł Kocioł EKW 48 AsB II - 1 kocioł Typ kotła Kod towaru Kocioł EKW 54 AsB II - 11 kocioł Kocioł EKW 60 AsB II - 11 kocioł Kocioł EKW 66 AsB II - 11 kocioł Kocioł EKW 7 AsB II - 11 kocioł Kocioł EKW 96 AsB II - 11 kocioł Kocioł EKW AsB II - 1 kotły 01 Kocioł EKW 144 AsB II - 1 kotły Przykładowe moce kotłów - inne na zamówienie Kocioł EKW AsB Zasilanie (V) Zabezp. (A) Min. przekrój przew. zasil. (mm) EKW x0a 5x5 EKW x0 A 5x50 EKW x15 A 5x50 EKW x15 A 5x50 EKW x160 A 5x70 EKW 400 x00 A 5x95 EKW x40 A 5x Przykładowe moce kotłów - inne na zamówienie * dokładny przekrój przewodu musi dobrać elektryk na podstawie analizy warunków miejscowych (długość przewodu, temperatura itp.) ** dokładna powierzchnia grzewcza zależy od wielu czynników - powierzchni oddawania ciepła, wartości współczynnika przenikania ciepła przez okna, stropy, ściany, zdolności akumulowania ciepła, czy kocioł pracuje jako urządzenie główne czy alternatywne itd. KOLEKTOR PRZYŁĄCZENIOWY DO BATERII EKW E 1"Gz F Ø" 55 0 Kod towaru Typ kolektora (do sprzęgła) Kolektor przyłączeniowy do baterii EKW (do 96 kw) Kolektor przyłączeniowy do baterii EKW (do 144 kw) Inne kolektory na zamówienie Wymiary E - F E ~ 5 mm F ~ mm E ~ 5 mm F ~ 1515 mm

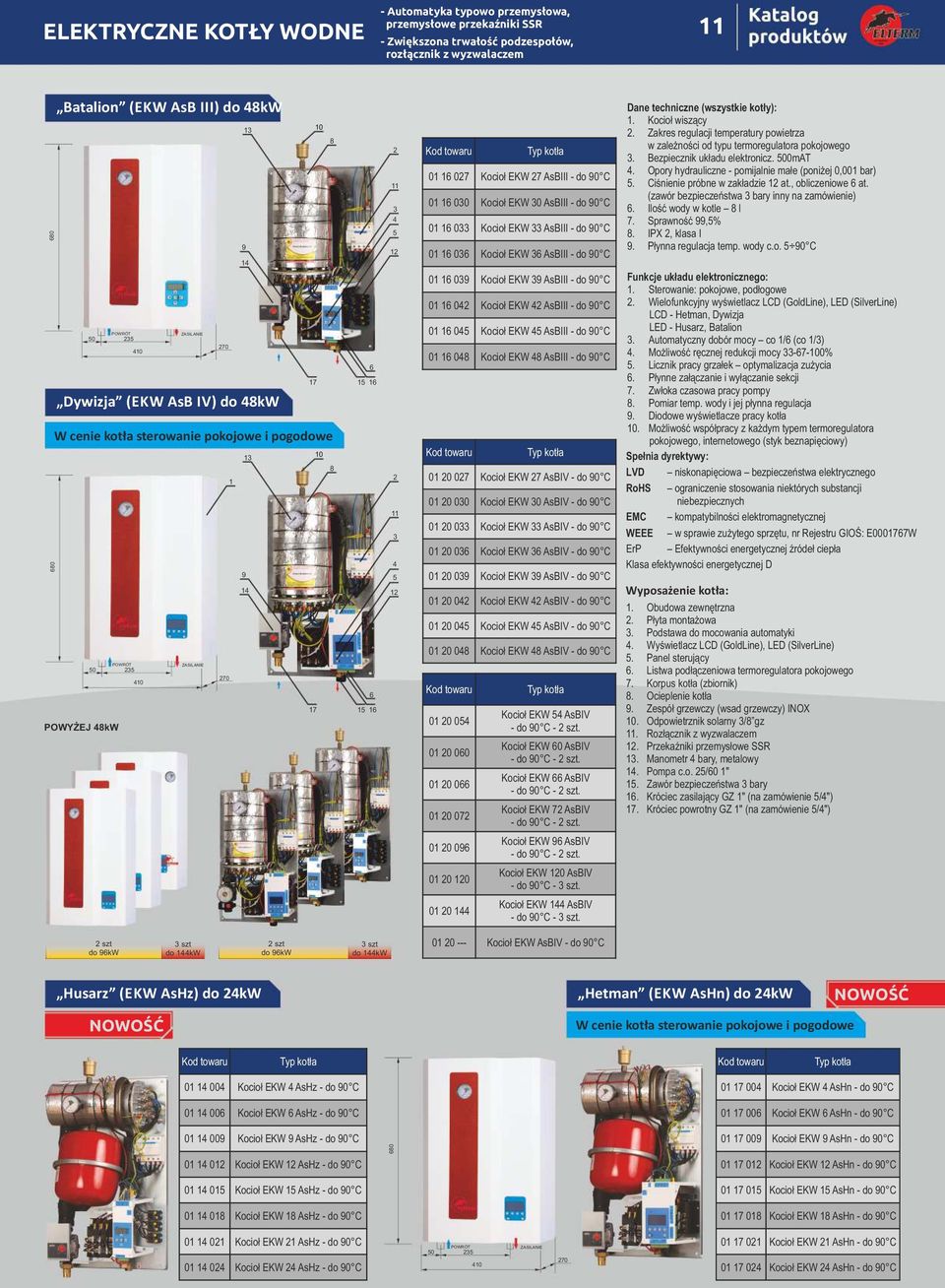

11 ELEKTRYCZNE KOTŁY WODNE - Automatyka typowo przemysłowa, przemysłowe przekaźniki SSR - Zwiększona trwałość podzespołów, rozłącznik z wyzwalaczem Batalion (EKW AsB III) do 48kW POWRÓT ZASILANIE Dywizja (EKW AsB IV) do 48kW W cenie kotła sterowanie pokojowe i pogodowe POWRÓT ZASILANIE POWYŻEJ 48kW Kod towaru Typ kotła Kocioł EKW 7 AsBIII - do 90 C Kocioł EKW 0 AsBIII - do 90 C Kocioł EKW AsBIII - do 90 C Kocioł EKW 6 AsBIII - do 90 C Kocioł EKW 9 AsBIII - do 90 C Kocioł EKW 4 AsBIII - do 90 C Kocioł EKW 45 AsBIII - do 90 C Kocioł EKW 48 AsBIII - do 90 C Kod towaru Typ kotła Kocioł EKW 7 AsBIV - do 90 C Kocioł EKW 0 AsBIV - do 90 C Kocioł EKW AsBIV - do 90 C Kocioł EKW 6 AsBIV - do 90 C Kocioł EKW 9 AsBIV - do 90 C Kocioł EKW 4 AsBIV - do 90 C Kocioł EKW 45 AsBIV - do 90 C Kocioł EKW 48 AsBIV - do 90 C Kod towaru Typ kotła Kocioł EKW 54 AsBIV - do 90 C - szt. Kocioł EKW 60 AsBIV - do 90 C - szt. Kocioł EKW 66 AsBIV - do 90 C - szt. Kocioł EKW 7 AsBIV - do 90 C - szt. Dane techniczne (wszystkie kotły): 1. Kocioł wiszący. Zakres regulacji temperatury powietrza w zależności od typu termoregulatora pokojowego. Bezpiecznik układu elektronicz. 500mAT 4. Opory hydrauliczne - pomijalnie małe (poniżej 0,001 bar) 5. Ciśnienie próbne w zakładzie 1 at., obliczeniowe 6 at. (zawór bezpieczeństwa bary inny na zamówienie) 6. Ilość wody w kotle 8 l 7. Sprawność 99,5% 8. IPX, klasa I 9. Płynna regulacja temp. wody c.o C Funkcje układu elektronicznego: 1. Sterowanie: pokojowe, podłogowe. Wielofunkcyjny wyświetlacz LCD (), LED () LCD - Hetman, Dywizja LED - Husarz, Batalion. Automatyczny dobór mocy co 1/6 (co 1/) 4. Możliwość ręcznej redukcji mocy -67-0% 5. Licznik pracy grzałek optymalizacja zużycia 6. Płynne załączanie i wyłączanie sekcji 7. Zwłoka czasowa pracy pompy 8. Pomiar temp. wody i jej płynna regulacja 9. Diodowe wyświetlacze pracy kotła. Możliwość współpracy z każdym typem termoregulatora pokojowego, internetowego (styk beznapięciowy) Spełnia dyrektywy: LVD niskonapięciowa bezpieczeństwa elektrycznego RoHS ograniczenie stosowania niektórych substancji niebezpiecznych EMC kompatybilności elektromagnetycznej WEEE w sprawie zużytego sprzętu, nr Rejestru GIOŚ: E W ErP Efektywności energetycznej źródeł ciepła Klasa efektywności energetycznej D Wyposażenie kotła: 1. Obudowa zewnętrzna. Płyta montażowa. Podstawa do mocowania automatyki 4. Wyświetlacz LCD (), LED () 5. Panel sterujący 6. Listwa podłączeniowa termoregulatora pokojowego 7. Korpus kotła (zbiornik) 8. Ocieplenie kotła 9. Zespół grzewczy (wsad grzewczy) INOX. Odpowietrznik solarny /8 gz 11. Rozłącznik z wyzwalaczem 1. Przekaźniki przemysłowe SSR 1. Manometr 4 bary, metalowy 14. Pompa c.o. 5/60 1" 15. Zawór bezpieczeństwa bary 16. Króciec zasilający GZ 1" (na zamówienie 5/4") 17. Króciec powrotny GZ 1" (na zamówienie 5/4") Kocioł EKW 96 AsBIV - do 90 C - szt Kocioł EKW AsBIV - do 90 C - szt Kocioł EKW 144 AsBIV - do 90 C - szt. szt do 96kW szt do 144kW szt do 96kW szt do 144kW Kocioł EKW AsBIV - do 90 C Husarz (EKW AsHz) do 4kW NOWOŚĆ Hetman (EKW AsHn) do 4kW W cenie kotła sterowanie pokojowe i pogodowe NOWOŚĆ Kod towaru Typ kotła Kod towaru Typ kotła Kocioł EKW 4 AsHz - do 90 C Kocioł EKW 6 AsHz - do 90 C Kocioł EKW 4 AsHn - do 90 C Kocioł EKW 6 AsHn - do 90 C Kocioł EKW 9 AsHz - do 90 C Kocioł EKW 1 AsHz - do 90 C Kocioł EKW 9 AsHn - do 90 C Kocioł EKW 1 AsHn - do 90 C Kocioł EKW 15 AsHz - do 90 C Kocioł EKW 18 AsHz - do 90 C Kocioł EKW 15 AsHn - do 90 C Kocioł EKW 18 AsHn - do 90 C Kocioł EKW 1 AsHz - do 90 C Kocioł EKW 4 AsHz - do 90 C 50 POWRÓT 5 4 ZASILANIE Kocioł EKW 1 AsHn - do 90 C Kocioł EKW 4 AsHn - do 90 C

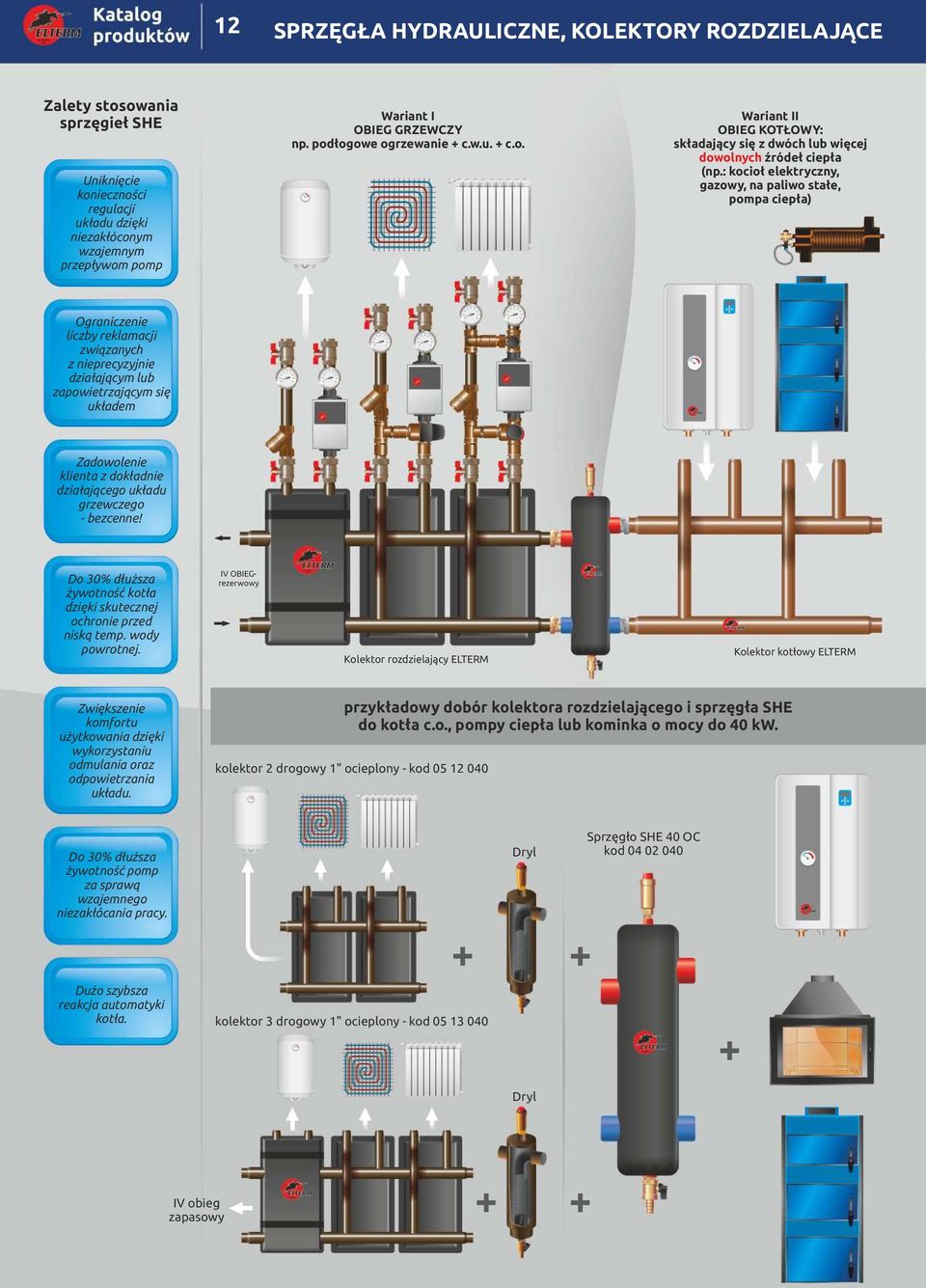

12 SPRZĘGŁA HYDRAULICZNE, KOLEKTORY ROZDZIELAJĄCE Zalety stosowania sprzęgieł SHE Uniknięcie konieczności regulacji układu dzięki niezakłóconym wzajemnym przepływom pomp Wariant I OBIEG GRZEWCZY np. podłogowe ogrzewanie c.w.u. c.o. Wariant II OBIEG KOTŁOWY: składający się z dwóch lub więcej dowolnych źródeł ciepła (np.: kocioł elektryczny, gazowy, na paliwo stałe, pompa ciepła) Ograniczenie liczby reklamacji związanych z nieprecyzyjnie działającym lub zapowietrzającym się układem Zadowolenie klienta z dokładnie działającego układu grzewczego - bezcenne! Do 0% dłuższa żywotność kotła dzięki skutecznej ochronie przed niską temp. wody powrotnej. IV OBIEGrezerwowy Kolektor rozdzielający ELTERM Kolektor kotłowy ELTERM Zwiększenie komfortu użytkowania dzięki wykorzystaniu odmulania oraz odpowietrzania układu. przykładowy dobór kolektora rozdzielającego i sprzęgła SHE do kotła c.o., pompy ciepła lub kominka o mocy do 40 kw. kolektor drogowy 1" ocieplony - kod Do 0% dłuższa żywotność pomp za sprawą wzajemnego niezakłócania pracy. Dryl Sprzęgło SHE 40 OC kod Dużo szybsza reakcja automatyki kotła. kolektor drogowy 1" ocieplony - kod Dryl IV obieg zapasowy

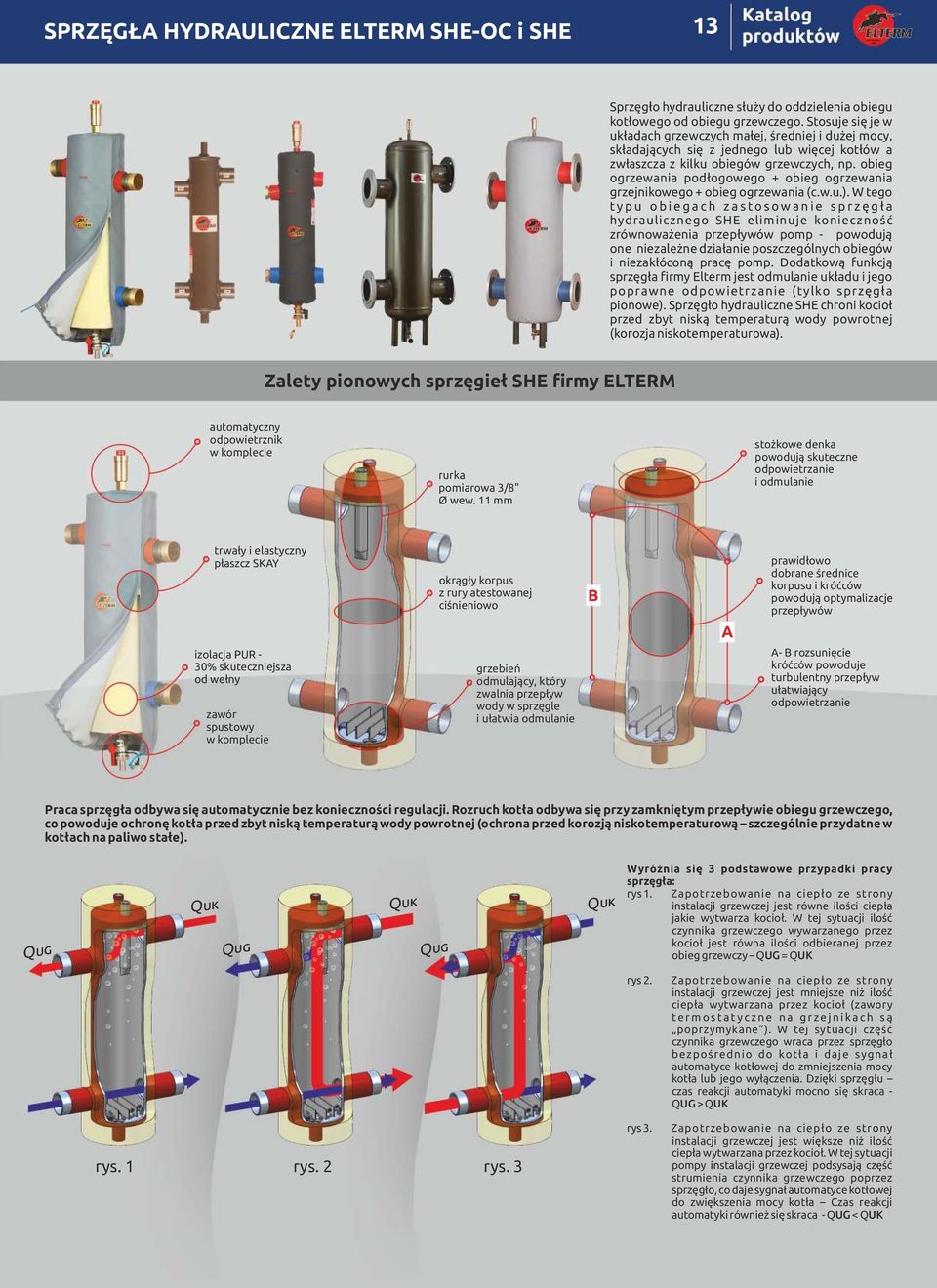

13 199 SPRZĘGŁA HYDRAULICZNE ELTERM SHE-OC i SHE 1 Sprzęgło hydrauliczne służy do oddzielenia obiegu kotłowego od obiegu grzewczego. Stosuje się je w układach grzewczych małej, średniej i dużej mocy, składających się z jednego lub więcej kotłów a zwłaszcza z kilku obiegów grzewczych, np. obieg ogrzewania podłogowego obieg ogrzewania grzejnikowego obieg ogrzewania (c.w.u.). W tego t y p u o b i e g a c h z a s t o s o w a n i e s p r z ę g ł a hydraulicznego SHE eliminuje konieczność zrównoważenia przepływów pomp - powodują one niezależne działanie poszczególnych obiegów i niezakłóconą pracę pomp. Dodatkową funkcją sprzęgła firmy Elterm jest odmulanie układu i jego poprawne odpowietrzanie (tylko sprzęgła pionowe). Sprzęgło hydrauliczne SHE chroni kocioł przed zbyt niską temperaturą wody powrotnej (korozja niskotemperaturowa). Zalety pionowych sprzęgieł SHE firmy ELTERM automatyczny odpowietrznik w komplecie rurka pomiarowa /8" Ø wew. 11 mm stożkowe denka powodują skuteczne odpowietrzanie i odmulanie trwały i elastyczny płaszcz SKAY izolacja PUR - 0% skuteczniejsza od wełny zawór spustowy w komplecie okrągły korpus z rury atestowanej ciśnieniowo grzebień odmulający, który zwalnia przepływ wody w sprzęgle i ułatwia odmulanie B A prawidłowo dobrane średnice korpusu i króćców powodują optymalizacje przepływów A- B rozsunięcie króćców powoduje turbulentny przepływ ułatwiający odpowietrzanie Praca sprzęgła odbywa się automatycznie bez konieczności regulacji. Rozruch kotła odbywa się przy zamkniętym przepływie obiegu grzewczego, co powoduje ochronę kotła przed zbyt niską temperaturą wody powrotnej (ochrona przed korozją niskotemperaturową szczególnie przydatne w kotłach na paliwo stałe). QUG QUK QUG QUK QUG QUK Wyróżnia się podstawowe przypadki pracy sprzęgła: rys 1. Zapotrzebowanie na ciepło ze strony instalacji grzewczej jest równe ilości ciepła jakie wytwarza kocioł. W tej sytuacji ilość czynnika grzewczego wywarzanego przez kocioł jest równa ilości odbieranej przez obieg grzewczy QUG = QUK rys. Zapotrzebowanie na ciepło ze strony instalacji grzewczej jest mniejsze niż ilość ciepła wytwarzana przez kocioł (zawory t e r m o s t a t y c z n e n a g r z e j n i k a c h s ą poprzymykane ). W tej sytuacji część czynnika grzewczego wraca przez sprzęgło bezpośrednio do kotła i daje sygnał automatyce kotłowej do zmniejszenia mocy kotła lub jego wyłączenia. Dzięki sprzęgłu czas reakcji automatyki mocno się skraca - QUG > QUK rys. 1 rys. rys. rys. Zapotrzebowanie na ciepło ze strony instalacji grzewczej jest większe niż ilość ciepła wytwarzana przez kocioł. W tej sytuacji pompy instalacji grzewczej podsysają część strumienia czynnika grzewczego poprzez sprzęgło, co daje sygnał automatyce kotłowej do zwiększenia mocy kotła Czas reakcji automatyki również się skraca - QUG < QUK

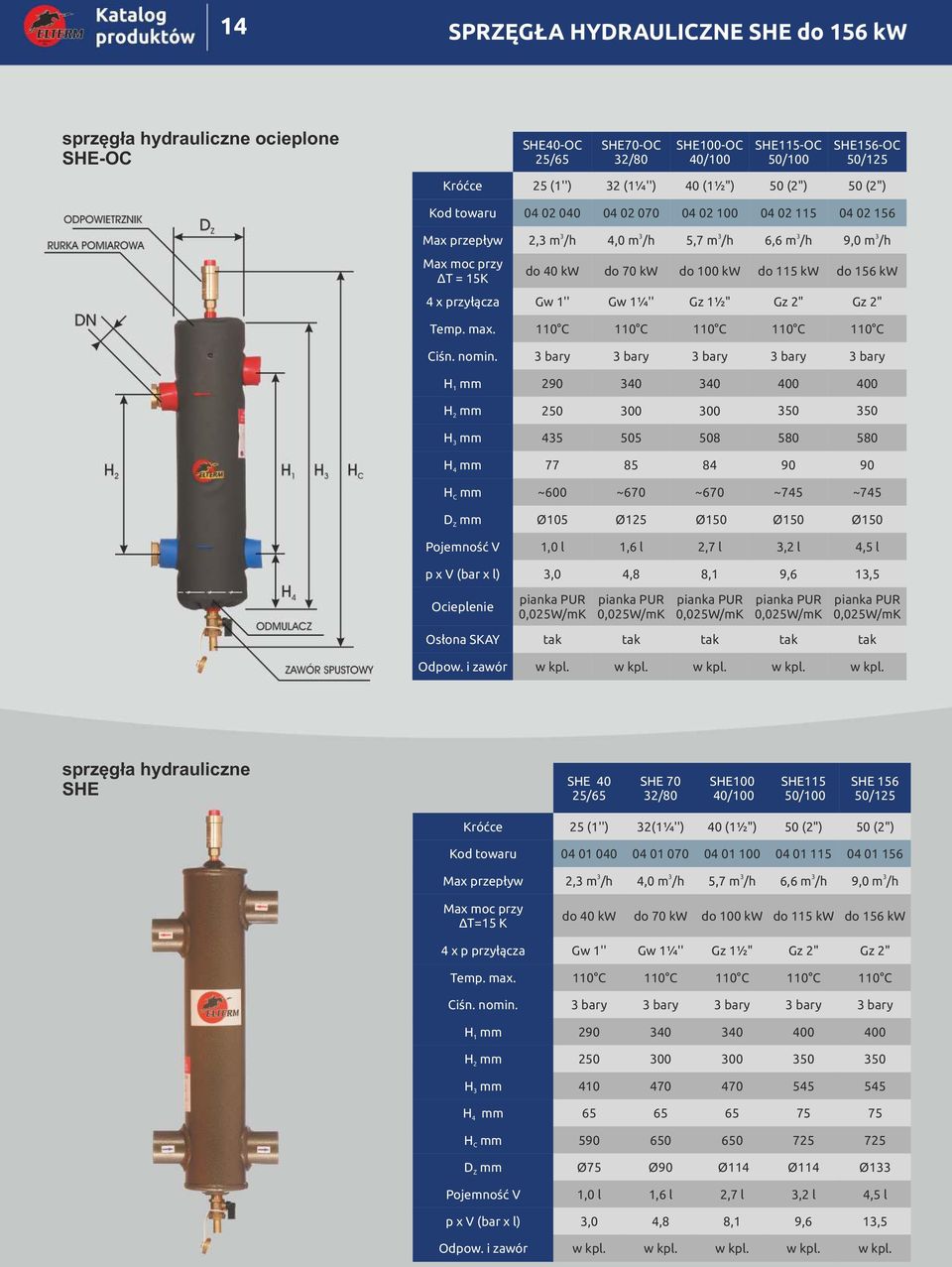

14 14 SPRZĘGŁA HYDRAULICZNE SHE do 156 kw sprzęgła hydrauliczne ocieplone SHE-OC SHE40-OC 5/65 SHE70-OC /80 SHE0-OC 40/0 SHE115-OC 50/0 SHE156-OC 50/15 Króćce 5 (1'') (1¼'') 40 (1½") 50 (") 50 (") Kod towaru Max przepływ Max moc przy ΔT = 15K, m /h 4,0 m /h 5,7 m /h 6,6 m /h 9,0 m /h do 40 kw do 70 kw do 0 kw do 115 kw do 156 kw 4 x przyłącza Gw 1'' Gw 1¼'' Gz 1½" Gz " Gz " Temp. max. 1 C 1 C 1 C 1 C 1 C Ciśn. nomin. bary bary bary bary bary H 1 mm H mm H mm H 4 mm H C mm ~600 ~670 ~670 ~745 ~745 D Z mm Ø5 Ø15 Ø150 Ø150 Ø150 Pojemność V 1,0 l 1,6 l,7 l, l 4,5 l p x V (bar x l),0 4,8 8,1 9,6 1,5 Ocieplenie pianka PUR 0,05W/mK pianka PUR 0,05W/mK pianka PUR 0,05W/mK pianka PUR 0,05W/mK pianka PUR 0,05W/mK Osłona SKAY tak tak tak tak tak Odpow. i zawór w kpl. w kpl. w kpl. w kpl. w kpl. sprzęgła hydrauliczne SHE SHE 40 5/65 SHE 70 /80 SHE0 40/0 SHE115 50/0 SHE /15 Króćce 5 (1'') (1¼'') 40 (1½") 50 (") 50 (") Kod towaru Max przepływ, m /h 4,0 m /h 5,7 m /h 6,6 m /h 9,0 m /h Max moc przy ΔT=15 K do 40 kw do 70 kw do 0 kw do 115 kw do 156 kw 4 x p przyłącza Gw 1'' Gw 1¼'' Gz 1½" Gz " Gz " Temp. max. 1 C 1 C 1 C 1 C 1 C Ciśn. nomin. bary bary bary bary bary H 1 mm H mm H mm H 4 mm H C mm D Z mm Ø75 Ø90 Ø114 Ø114 Ø1 Pojemność V 1,0 l 1,6 l,7 l, l 4,5 l p x V (bar x l),0 4,8 8,1 9,6 1,5 Odpow. i zawór w kpl. w kpl. w kpl. w kpl. w kpl.

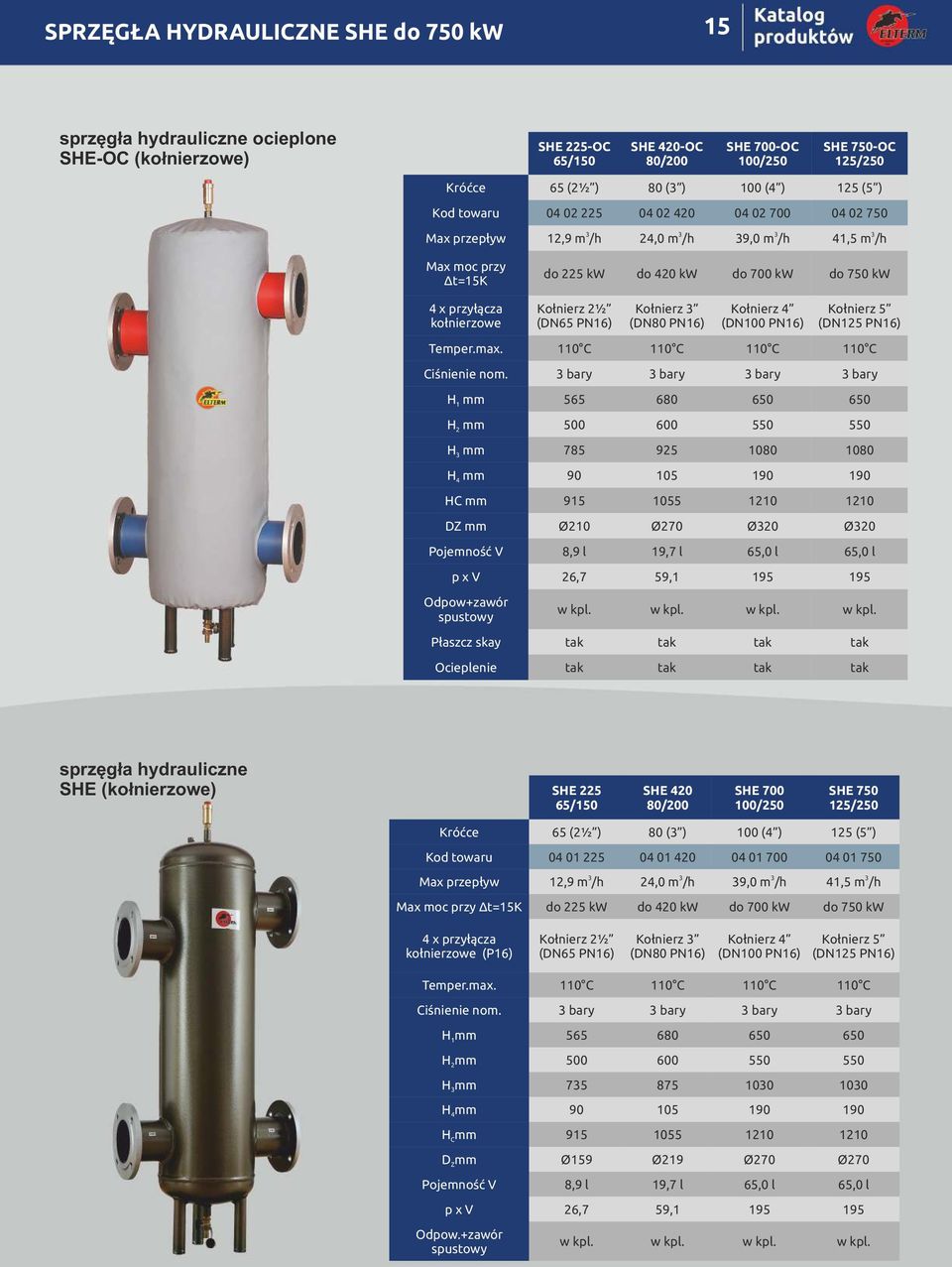

15 SPRZĘGŁA HYDRAULICZNE SHE do 750 kw 15 sprzęgła hydrauliczne ocieplone SHE-OC (kołnierzowe) SHE 5-OC 65/150 SHE 40-OC 80/00 SHE 700-OC 0/50 SHE 750-OC 15/50 Króćce 65 (½ ) 80 ( ) 0 (4 ) 15 (5 ) Kod towaru Max przepływ 1,9 m /h 4,0 m /h 9,0 m /h 41,5 m /h Max moc przy Δt=15K do 5 kw do 40 kw do 700 kw do 750 kw 4 x przyłącza kołnierzowe Kołnierz ½ (DN65 PN16) Kołnierz (DN80 PN16) Kołnierz 4 (DN0 PN16) Kołnierz 5 (DN15 PN16) Temper.max. 1 C 1 C 1 C 1 C Ciśnienie nom. bary bary bary bary H 1 mm H mm H mm H 4 mm HC mm DZ mm Ø Ø70 Ø0 Ø0 Pojemność V 8,9 l 19,7 l 65,0 l 65,0 l p x V 6,7 59, Odpowzawór spustowy w kpl. w kpl. w kpl. w kpl. Płaszcz skay tak tak tak tak Ocieplenie tak tak tak tak sprzęgła hydrauliczne SHE (kołnierzowe) SHE 5 65/150 SHE 40 80/00 SHE 700 0/50 SHE /50 Króćce 65 (½ ) 80 ( ) 0 (4 ) 15 (5 ) Kod towaru Max przepływ 1,9 m /h 4,0 m /h 9,0 m /h 41,5 m /h Max moc przy Δt=15K do 5 kw do 40 kw do 700 kw do 750 kw 4 x przyłącza kołnierzowe (P16) Kołnierz ½ (DN65 PN16) Kołnierz (DN80 PN16) Kołnierz 4 (DN0 PN16) Kołnierz 5 (DN15 PN16) Temper.max. 1 C 1 C 1 C 1 C Ciśnienie nom. bary bary bary bary H1mm Hmm Hmm H4mm HCmm DZmm Ø159 Ø19 Ø70 Ø70 Pojemność V 8,9 l 19,7 l 65,0 l 65,0 l p x V 6,7 59, Odpow.zawór spustowy w kpl. w kpl. w kpl. w kpl.

16 16 KOLEKTORY ROZDZIELAJĄCE kolektor dwudrogowy - nieocieplony (dwa obwody w górę, jeden w bok) UWAGA! nowy uniwersalny rozstaw E=15mm kolektor trójdrogowy - nieocieplony (trzy obwody w górę, jeden w bok) E F E C C F B A B A Kod towaru Kolektor rozdzielający drogowy do sprzęgła SHE 40, SHE 40-OC SHE 70, SHE 70-OC SHE 0, SHE 0-OC Kod towaru SHE 115, SHE 156, SHE 156-OC, SHE 115-OC Kolektor rozdzielający drogowy do sprzęgła SHE 40, SHE 40-OC SHE 70, SHE 70-OC SHE 0, SHE 0-OC SHE 115, SHE 156, SHE 156-OC, SHE 115-OC Średnica A 1"Gw B 1"Gz C 1 ½" A 1 ¼"Gw B 1"Gz C 1 ½" A 1 ½"Gz B 1"Gz C 1 ½" A "Gz B 1"Gz C " Średnica A 1"Gw B 1"Gz C 1 ½" A 1 ¼"Gw B 1"Gz C 1 ½" A 1 ½"Gz B 1"Gz C 1 ½" A "Gz B 1"Gz C " Wymiary E - F E 15 mm F 605 mm E 15 mm F 605 mm E 15 mm F 55 mm E 15 mm F 615 mm Wymiary E - F E 15 mm F 865 mm E 15 mm F 865 mm E 15 mm F 785 mm E 15 mm F 880 mm Kolektory rozdzielające i drogowe 1" - OCIEPLONE Kod towaru Kolektor rozdzielający drogowy ocieplony Średnica Wymiary E - F Kolektor rozdzielający do sprzęgła: SHE 40, SHE 40 OC A-1"Gw B-1"Gz C- 1½" E- 15 mm F- 605 mm Kod towaru Kolektor rozdzielający drogowy ocieplony Średnica Wymiary E - F Kolektor rozdzielający do sprzęgła: SHE 40, SHE 40 OC A-1"Gw B-1"Gz C- 1½" E- 15 mm F- 865 mm kolektor dwudrogowy kołnierzowy - nieocieplony (dwa obwody w górę, jeden w bok) UWAGA! nowy uniwersalny rozstaw E=15mm E C F B A Kod towaru Kolektor rozdzielający drogowy do sprzęgła SHE 5, SHE 5-OC SHE 40, SHE 40-OC SHE 700, SHE 700-OC SHE 750, SHE 750-OC Średnica A ½" kołn. DN65 B 1" Gz C ½" A " kołn. DN80 B 1" Gz C " A 4" kołn. DN0 B 1" Gz C 4" A 5" kołn. DN15 B 1" Gz C 5" Wymiary E - F E 15 mm F 55 mm E 15 mm F 55 mm E 15 mm F 55 mm E 15 mm F 55 mm kolektor trójdrogowy kołnierzowy - nieocieplony (trzy obwody w górę, jeden w bok) Firma Elterm wykonuje kolektory i drogowe na specjalne zamówienie B - 1¼", 1½", " bez gięcia E F C B A Kod towaru Kolektor rozdzielający drogowy do sprzęgła SHE 5, SHE 5-OC SHE 40, SHE 40-OC SHE 700, SHE 700-OC SHE 750, SHE 750-OC Średnica A ½" kołn. DN65 B 1" Gz C ½" A " kołn. DN80 B 1" Gz C " A 4" kołn. DN0 B 1" Gz C 4" A 5" kołn. DN15 B 1" Gz C 5" Wymiary E - F E 15 mm F 785mm E 15 mm F 785mm E 15 mm F 785 mm E 15 mm F 785mm

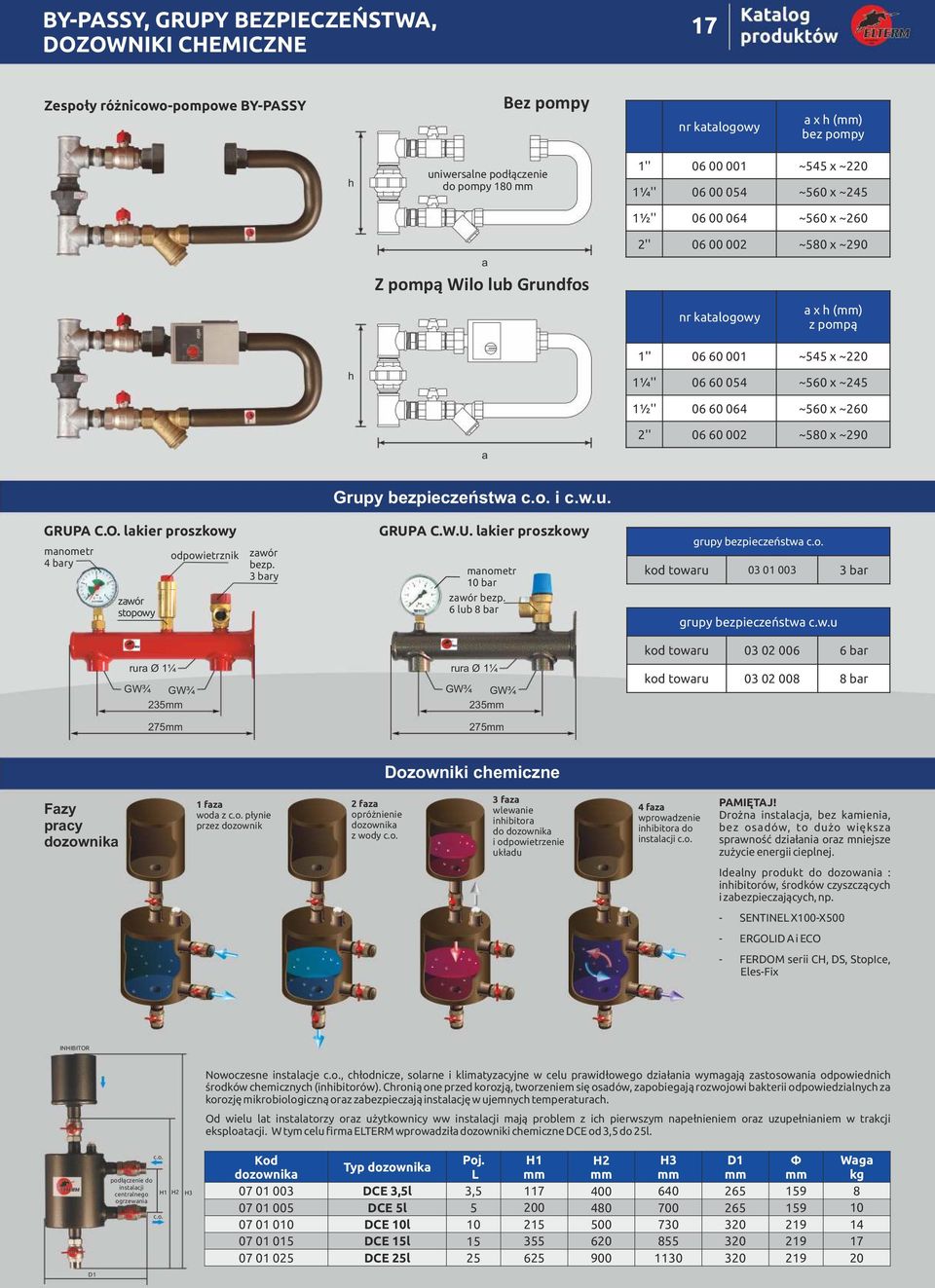

17 BY-PASSY, GRUPY BEZPIECZEŃSTWA, DOZOWNIKI CHEMICZNE 17 Zespoły różnicowo-pompowe BY-PASSY Bez pompy nr katalogowy a x h (mm) bez pompy h h uniwersalne podłączenie do pompy 180 mm a Z pompą Wilo lub Grundfos a 1'' ~545 x ~0 1¼'' ~560 x ~45 1½'' ~560 x ~60 '' ~580 x ~90 nr katalogowy a x h (mm) z pompą 1'' ~545 x ~0 1¼'' ~560 x ~45 1½'' ~560 x ~60 '' ~580 x ~90 Grupy bezpieczeństwa c.o. i c.w.u. GRUPA C.O. lakier proszkowy manometr 4 bary zawór stopowy odpowietrznik zawór bezp. bary GRUPA C.W.U. lakier proszkowy manometr bar zawór bezp. 6 lub 8 bar grupy bezpieczeństwa c.o. kod towaru bar grupy bezpieczeństwa c.w.u kod towaru bar rura Ø 1¼ GW¾ GW¾ 5mm rura Ø 1¼ GW¾ GW¾ 5mm kod towaru bar 75mm 75mm Dozowniki chemiczne Fazy pracy dozownika 1 faza woda z c.o. płynie przez dozownik faza opróżnienie dozownika z wody c.o. faza wlewanie inhibitora do dozownika i odpowietrzenie układu 4 faza wprowadzenie inhibitora do instalacji c.o. PAMIĘTAJ! Drożna instalacja, bez kamienia, bez osadów, to dużo większa sprawność działania oraz mniejsze zużycie energii cieplnej. Idealny produkt do dozowania : inhibitorów, środków czyszczących i zabezpieczających, np. - SENTINEL X0-X500 - ERGOLID A i ECO - FERDOM serii CH, DS, StopIce, Eles-Fix INHIBITOR D1 c.o. podłączenie do instalacji centralnego H1 H H ogrzewania c.o. Nowoczesne instalacje c.o., chłodnicze, solarne i klimatyzacyjne w celu prawidłowego działania wymagają zastosowania odpowiednich środków chemicznych (inhibitorów). Chronią one przed korozją, tworzeniem się osadów, zapobiegają rozwojowi bakterii odpowiedzialnych za korozję mikrobiologiczną oraz zabezpieczają instalację w ujemnych temperaturach. Od wielu lat instalatorzy oraz użytkownicy ww instalacji mają problem z ich pierwszym napełnieniem oraz uzupełnianiem w trakcji eksploatacji. W tym celu firma ELTERM wprowadziła dozowniki chemiczne DCE od,5 do 5l. Kod Poj. H1 H H D1 Φ Waga Typ dozownika dozownika L mm mm mm mm mm kg DCE,5l, DCE 5l DCE l DCE 15l DCE 5l

18 18 ELEKTRYCZNE SUSZARKO-OGRZEWACZE ECOTERM ECOTERM I DRABINKA W (1 x 560 x 145 mm) ECOTERM II MINI 0-0 W (0 x 400 x mm) ECOTERM I MINI 0-0 W (70 x 560 x mm) Nazwa Kolor Kod towaru Masa Wymiary w mm wys x szer x głeb ECOTERM I Mini Biały ,0 kg 70 x 560 x ECOTERM II Mini Biały ,5 kg 0 x 400 x ECOTERM I Drabinka Biały ,5 kg 1 x 560 x 145 ECOTERM I Mini/M Metalik 0 0 6,0 kg 70 x 560 x ECOTERM II Mini/M Metalik 0 0 6,5 kg 0 x 400 x ECOTERM I Drabinka/M Metalik ,5 kg 1 x 560 x 145 ECOTERM Podwójnie zabezp. przed przegrzaniem: 1. automatyczny. resetowany Wszystkie modele ECO i ECOTERM występują w kolorze białym i srebrnym Przewód grzewczy silikonowy umieszczony w każdej rurce Każdy ECO i ECOTERM wyposażony jest w przewód zasilający spiralny mb

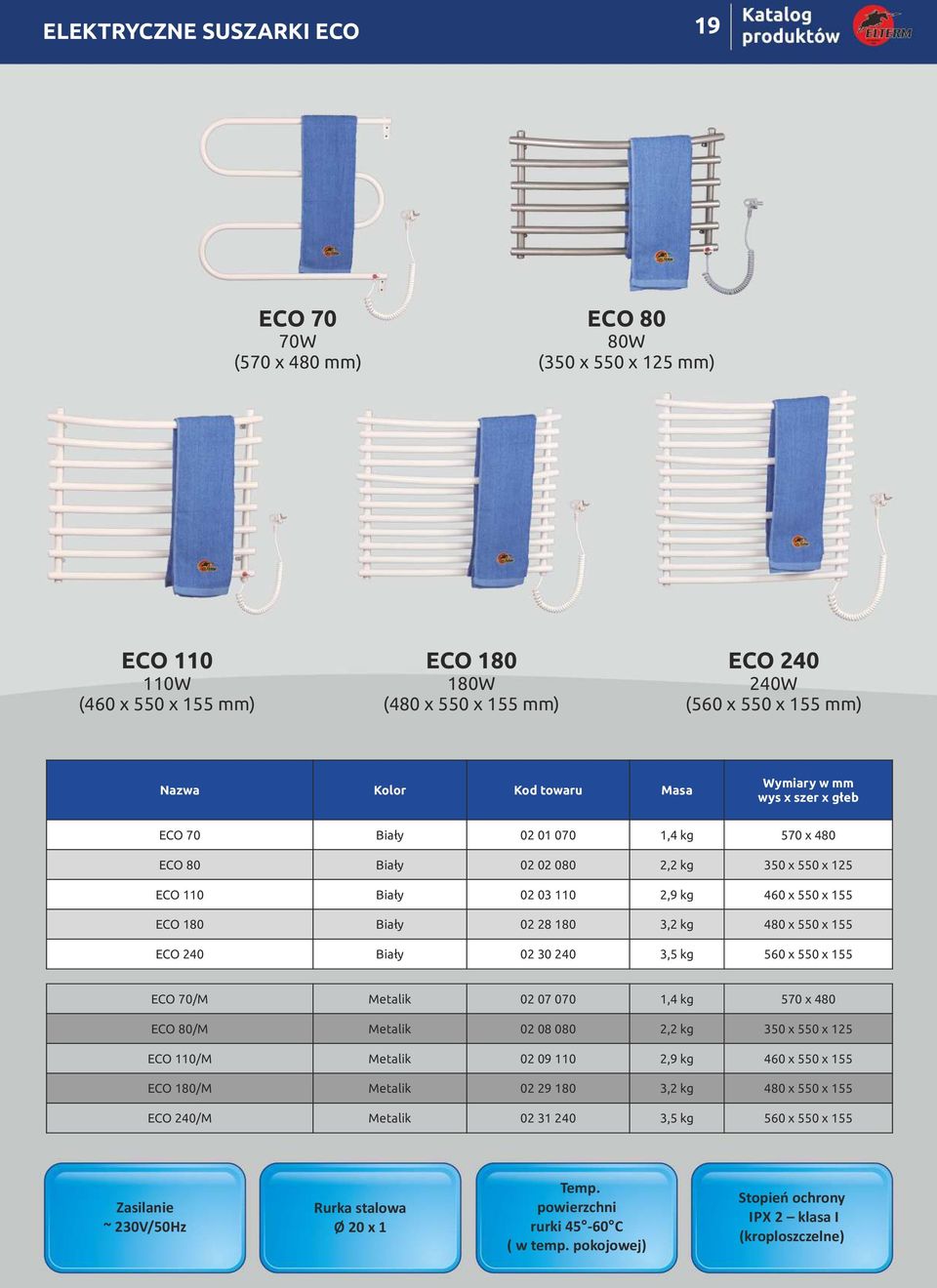

19 ELEKTRYCZNE SUSZARKI ECO 19 ECO 70 70W (570 x 480 mm) ECO 80 80W (50 x 550 x 15 mm) ECO 1 1W (460 x 550 x 155 mm) ECO W (480 x 550 x 155 mm) ECO 40 40W (560 x 550 x 155 mm) Nazwa Kolor Kod towaru Masa Wymiary w mm wys x szer x głeb ECO 70 Biały ,4 kg 570 x 480 ECO 80 Biały , kg 50 x 550 x 15 ECO 1 Biały 0 0 1,9 kg 460 x 550 x 155 ECO 180 Biały , kg 480 x 550 x 155 ECO 40 Biały ,5 kg 560 x 550 x 155 ECO 70/M Metalik ,4 kg 570 x 480 ECO 80/M Metalik , kg 50 x 550 x 15 ECO 1/M Metalik ,9 kg 460 x 550 x 155 ECO 180/M Metalik , kg 480 x 550 x 155 ECO 40/M Metalik ,5 kg 560 x 550 x 155 Zasilanie ~ 0V/50Hz Rurka stalowa Ø 0 x 1 Temp. powierzchni rurki C ( w temp. pokojowej) Stopień ochrony IPX klasa I (kroploszczelne)

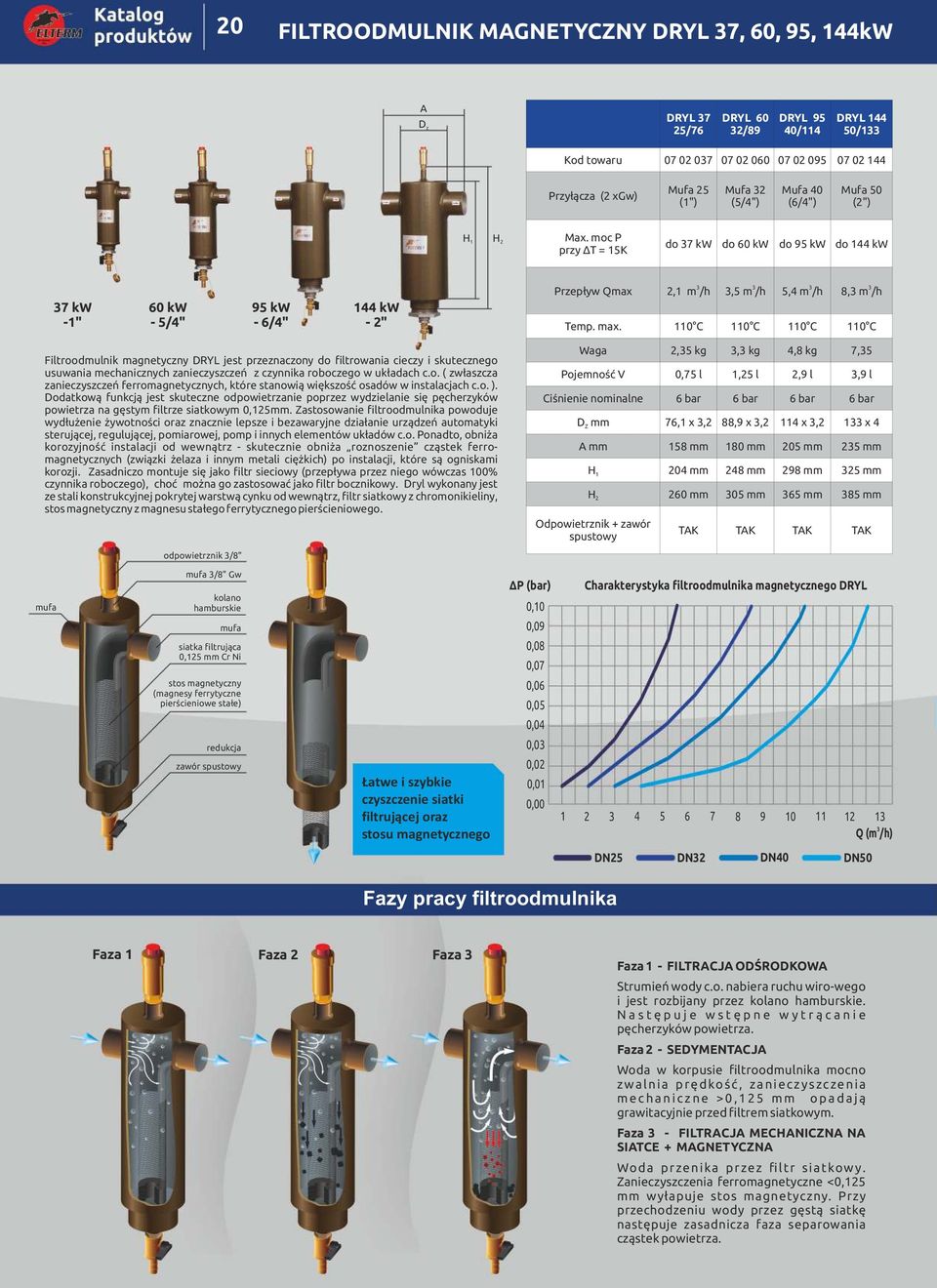

20 0 FILTROODMULNIK MAGNETYCZNY DRYL 7, 60, 95, 144kW A D z DRYL 7 5/76 DRYL 60 /89 DRYL 95 40/114 DRYL /1 Kod towaru Przyłącza ( xgw) Mufa 5 (1") Mufa (5/4") Mufa 40 (6/4") Mufa 50 (") H 1 H Max. moc P przy ΔT = 15K do 7 kw do 60 kw do 95 kw do 144 kw 7 kw -1" 60 kw - 5/4" 95 kw - 6/4" 144 kw - " Przepływ Qmax,1 m /h,5 m /h 5,4 m /h 8, m /h Temp. max. 1 C 1 C 1 C 1 C Filtroodmulnik magnetyczny DRYL jest przeznaczony do filtrowania cieczy i skutecznego usuwania mechanicznych zanieczyszczeń z czynnika roboczego w układach c.o. ( zwłaszcza zanieczyszczeń ferromagnetycznych, które stanowią większość osadów w instalacjach c.o. ). Dodatkową funkcją jest skuteczne odpowietrzanie poprzez wydzielanie się pęcherzyków powietrza na gęstym filtrze siatkowym 0,15mm. Zastosowanie filtroodmulnika powoduje wydłużenie żywotności oraz znacznie lepsze i bezawaryjne działanie urządzeń automatyki sterującej, regulującej, pomiarowej, pomp i innych elementów układów c.o. Ponadto, obniża korozyjność instalacji od wewnątrz - skutecznie obniża roznoszenie cząstek ferromagnetycznych (związki żelaza i innym metali ciężkich) po instalacji, które są ogniskami korozji. Zasadniczo montuje się jako filtr sieciowy (przepływa przez niego wówczas 0% czynnika roboczego), choć można go zastosować jako filtr bocznikowy. Dryl wykonany jest ze stali konstrukcyjnej pokrytej warstwą cynku od wewnątrz, filtr siatkowy z chromonikieliny, stos magnetyczny z magnesu stałego ferrytycznego pierścieniowego. odpowietrznik /8" Waga,5 kg, kg 4,8 kg 7,5 Pojemność V 0,75 l 1,5 l,9 l,9 l Ciśnienie nominalne 6 bar 6 bar 6 bar 6 bar D Z mm 76,1 x, 88,9 x, 114 x, 1 x 4 A mm 158 mm 180 mm 05 mm 5 mm H 1 04 mm 48 mm 98 mm 5 mm H 60 mm 05 mm 65 mm 85 mm Odpowietrznik zawór spustowy TAK TAK TAK TAK mufa mufa /8" Gw kolano hamburskie mufa siatka filtrująca 0,15 mm Cr Ni stos magnetyczny (magnesy ferrytyczne pierścieniowe stałe) redukcja zawór spustowy Łatwe i szybkie czyszczenie siatki filtrującej oraz stosu magnetycznego ΔP (bar) 0, 0,09 0,08 0,07 0,06 0,05 0,04 0,0 0,0 0,01 0,00 Charakterystyka filtroodmulnika magnetycznego DRYL Q (m /h) DN5 DN DN40 DN50 Fazy pracy filtroodmulnika Faza 1 Faza Faza Faza 1 - FILTRACJA ODŚRODKOWA Strumień wody c.o. nabiera ruchu wiro-wego i jest rozbijany przez kolano hamburskie. N a s t ę p u j e w s t ę p n e w y t r ą c a n i e pęcherzyków powietrza. Faza - SEDYMENTACJA Woda w korpusie filtroodmulnika mocno zwalnia prędkość, zanieczyszczenia m e c h a n i c z n e > 0, 1 5 m m o p a d a j ą grawitacyjnie przed filtrem siatkowym. Faza - FILTRACJA MECHANICZNA NA SIATCE MAGNETYCZNA Woda przenika przez filtr siatkow y. Zanieczyszczenia ferromagnetyczne <0,15 mm wyłapuje stos magnetyczny. Przy przechodzeniu wody przez gęstą siatkę następuje zasadnicza faza separowania cząstek powietrza.

21 Zewnętrzna wężownica schładzająca STRAŻNIK i 45 kw Do kotłów na paliwo stałe pracujących w układach zamkniętych 1 Zawór upustowy w cenie strażnika Kotły na paliwo stałe mogą być montowane w układach zamkniętych c.o. pod warunkiem zamontowania skutecznego urządzenia do odprowadzania nadmiaru ciepła w przypadku awarii (np: brak prądu) Rozporz. Min. Infrastruktury Dz.U. z 7 kwietnia 009 nr 56 poz Takim urządzeniem jest STRAŻNIK. Odprowadza on do kanalizacji nadmiar ciepła poprzez miedzianą wężownicę po otwarciu bezprądowego, termicznego, upustowego zaworu bezpieczeństwa STS.S temp. zadziałania 97 C ¾" Gw nieocieplona upustowy zawór bezp. 97 C Ø 1x4 wężownica Cu Ø 15x1 Mufa H 1 H C ocieplona Nypel Kocioł c.o. z górnym zasilaniem ½" Gz do kanalizacji STRAŻNIK 40/1 STRAŻNIK 40/1 STRAŻNIK 45 50/1 Nr katalogowy Moc wężownicy (max. moc kotła) Powierzchnia spirali schładzającej (Cu) Min. przepływ wody chłodzącej kw kw ocieplony 45 kw 0,16 m 0,16 m 0, m 18 l/min. 18 l/min. 18 l/min. Temp. zadziałania 97 C 97 C 97 C Waga 8,0 kg 8,4 kg,5 kg H 1 90 mm 90 mm 400 mm H C 4 mm 4 mm 560 mm V,5 l,5 l 4,9 l P max 6 bar 6 bar 6 bar T max 1 C 1 C 1 C Mufa (podłączenie do kotła c.o.) Nypel (podłączenie instalacji c.o.) 1½"Gw 1½"Gw "Gw 1½"Gz 1½"Gz "Gz Kocioł c.o. z bocznym zasilaniem podłączenie do wodociągu zasilanie instalacji c.o. zasilanie instalacji c.o. upust do kanalizacji upust do kanalizacji powrót instalacji c.o. powrót instalacji c.o. podłączenie do wodociągu

22 GRUPY POMPOWE Grupy pompowe bez pompy VRG Kod towaru Typ grupy pompowej KVS Grupy pompowe z pompą 5 60 VRG Kod towaru Typ grupy pompowej KVS Grupa pompowa c.o. z zaworem -drogowym VRG 11 (DN1 ) c.o. grzejnikowe do 60kW ΔT=15 C Grupa pompowa c.o. z zaworem -drogowym VRG 11 (DN1 ) Grupa pompowa c.o. z zaworem -drogowym VRG 11 (DN1 ) i zaworem upust. różnicy ciśnień c.o. grzejnikowe do 60kW ΔT=15 C c.o. grzejnikowe do 60kW ΔT=15 C Grupa pompowa c.o. z zaworem -drogowym VRG 11 (DN1 ) i zaworem upust. różnicy ciśnień c.o. grzejnikowe do 60kW ΔT=15 C VTA Grupa pompowa do ogrzewania podłogowego z termostatycznym zaworem mieszającym VTA 0-4 C 1,6 VTA Grupa pompowa do ogrzewania podłogowego z termostatycznym zaworem mieszającym VTA 0-4 C 1,6 c.o. podłogowe od 0-60m ΔT=5 C c.o. podłogowe od 0-60m ΔT=5 C Grupa pompowa do ogrzewania podłogowego z termostatycznym zaworem mieszającym VTA5 0-4 C, Grupa pompowa do ogrzewania podłogowego z termostatycznym zaworem mieszającym VTA5 0-4 C, c.o. podłogowe od 0-150m ΔT=5 C c.o. podłogowe od 0-150m ΔT=5 C uniwersalna uniwersalna Grupa pompowa uniwersalna Grupa pompowa uniwersalna Sterownik pogodowy CRC 1 Siłownik ARA 661 Połączenie siłownika i regulatora pogodowego - steruje zaworem VRG11 - do pracy samodzielnej - zasilanie 0V Do współpracy z zaworem VRG11 Sterowany sygnałem -punktowym 0V ze sterownika urządzenia grzewczego (c.o. lub ogrzewanie podłogowe) Inteligentny sterownik CRD Dobór grup pompowych Połączenie siłownika i regulatora pokojowego pogodowego Wariant I: "Sterowanie ręczne" Termostatyczny zawór mieszający VTA bezprzewodowy moduł wewnętrzny - steruje zaworem VRG11 - do pracy samodzielnej - zasilanie 0V lub lub Wariant II: "Sterowanie z kotła" Zawór -drogowy VRG siłownik ARA 661 Wariant II: "Sterowanie zewnętrzne" Zawór -drogowy VRG sterownik CRC 1 lub sterownik CRD

23 lub PRZYKŁADOWE KONFIGURACJE Przykład I Przykład II Przykład III Dom jednorodzinny ok. 1 m Dom jednorodzinny ok. 1 m Dom jednorodzinny ok. 1 m łazienka 16m kuchnia 0m Łazienka - zasobnik c.w.u. ogrzewanie grzejnikowe Kuchnia - ogrzewanie grzejnikowe Pozostałe pomieszczenia - ogrzewanie grzejnikowe łazienka 16m kuchnia 0m Łazienka - zasobnik c.w.u. ogrzewanie podłogowe Kuchnia - ogrzewanie podłogowe Pozostałe pomieszczenia - ogrzewanie grzejnikowe łazienka 16m kuchnia 0m Łazienka - zasobnik c.w.u. ogrzewanie podłogowe Kuchnia - ogrzewanie podłogowe Pozostałe pomieszczenia - ogrzewanie podłogowe lub lub Przykład VI Dom jednorodzinny ok. 1 m Łazienka - zasobnik c.w.u. ogrzewanie podłogowe Kuchnia - ogrzewanie podłogowe Pozostałe pomieszczenia - ogrzewanie grzejnikowe Budynek gospodarczy - ogrzewanie grzejnikowe lub Budynek gospodarczy (warsztat, garaż)
