1 PRACOWNA GEOLOGCZNA Tomasz Rokicki Kuniów 5, 6-00 Kluczbork tel Egz. Nr nr arch DOKUMENTACJA Z BADAŃ PODŁOŻA GRUNTOWEGO z opinią geotechniczną dla oceny warunków gruntowo-wodnych na terenie Miejskiego Centrum Sportu i Rekreacji w Oleśnie ul. Wachowska miasto Olesno powiat oleski województwo opolskie Zleceniodawca: Gmina Olesno ul. Pieloka 6-00 Olesno Opracował: mgr Tomasz Rokicki upr. geol. nr V-768, V-66 Kuniów, czerwiec 08

2 Dokumentacja z badań podłoża gruntowego z opinią geotechniczną dla oceny warunków gruntowowodnych na terenie Miejskiego Centrum Sportu i Rekreacji w Oleśnie ul. Wachowska SPS TREŚC Opinia geotechniczna. Zakres prac. Położenie, morfologia i charakterystyka ogólna terenu. Budowa geologiczna. Warunki hydrogeologiczne 5. Geotechniczna charakterystyka gruntów 6. Wnioski SPS ZAŁĄCZNKÓW GRAFCZNYCH 0. Mapa topograficzna w skali : Mapa dokumentacyjna w skali : Karty dokumentacyjne otworów geotechnicznych 0. Parametry geotechniczne 05. Objaśnienia symboli i znaków PRACOWNA GEOLOGCZNA Tomasz Rokicki Kuniów 5, 6-00 Kluczbork, tel

3 Dokumentacja z badań podłoża gruntowego z opinią geotechniczną dla oceny warunków gruntowowodnych na terenie Miejskiego Centrum Sportu i Rekreacji w Oleśnie ul. Wachowska Opinia geotechniczna Dokumentację niniejszą opracowano na zlecenie Gminy Olesno, ul. Pieloka, 6-00 Olesno. Przedmiotem opracowania jest określenie warunków gruntowowodnych znajdujących się w podłożu bieżni, boiska głównego i projektowanego boiska tenisowego, zlokalizowanych w Oleśnie przy ul. Wachowskiej na terenie Miejskiego Centrum Sportu i Rekreacji, miasto Olesno, powiat oleski, województwo opolskie. Na podstawie informacji przekazanych przez Zleceniodawcę, inwestycja obejmować będzie rewitalizację bieżni, budowę boiska tenisowego, boiska treningowego i przebudowę boiska głównego. Odprowadzenie wód opadowych następować będzie poprzez drenaż żwirowy do gruntu. Projektowany obiekt należy do kategorii geotechnicznej w prostych warunkach gruntowo-wodnych. Opracowanie sporządzono w oparciu o następujące akty prawne, normy i publikacje: - Rozporządzenie Ministra Transportu Budownictwa i Gospodarki Morskiej z dnia 5 kwietnia 0r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. poz. 6); - Ustawa z dnia 9 czerwca 0 r. - Prawo geologiczne i górnicze (Dz. U. z 0 r. Nr 6, poz. 98, z późn. zm.) - Rozporządzenie Ministra Środowiska z dnia 6 grudnia 0r. (Dz.U. nr 75, poz. 69) w sprawie kwalifikacji w zakresie geologii; - Norma PN-EN 997-:008. Eurokod 7: Projektowanie geotechniczne - Część : Zasady ogólne; - Norma PN-EN 997-:009. Eurokod 7: Projektowanie geotechniczne - Część : Rozpoznanie i badanie podłoża gruntowego; - Norma PN-B-079 : 998 Geotechnika. Dokumentowanie geotechniczne. Zasady ogólne; - Norma PN-88/B-08 Grunty budowlane. Badania próbek gruntu; - Norma PN-8/B-000 Grunty Budowlane. Posadowienie bezpośrednie budowli. Obliczenia statystyczne i projektowanie; - Norma PN-B-08:998 Geotechnika. Terminologia podstawowa. Symbole PRACOWNA GEOLOGCZNA Tomasz Rokicki Kuniów 5, 6-00 Kluczbork, tel

4 Dokumentacja z badań podłoża gruntowego z opinią geotechniczną dla oceny warunków gruntowowodnych na terenie Miejskiego Centrum Sportu i Rekreacji w Oleśnie ul. Wachowska literowe i jednostki miar; - Norma PN-B-06050:999 Geotechnika. Roboty ziemne. Wymagania ogólne;. Zakres prac Zakres prac ustalony został przez projektanta obiektu, Zleceniodawcę. Zgodnie z powyższym przeprowadzono następujące prace: wizję terenową, wytyczenie miejsc rozpoznania geotechnicznego na podstawie mapy zasadniczej w skali :500, 6 otworów geotechnicznych do głębokości,5 m ppt. o łącznym metrażu 5,0 mb., analiza otworów archiwalnych badania makroskopowe gruntów i obserwacje wody gruntowej w otworach, ustalenie wyprowadzonych wartości parametrów fizykomechanicznych dla gruntów poszczególnych warstw geotechnicznych metodami przez korelację z normą PN-8/B-000, kameralne opracowanie wyników badań w formie map topograficznej i dokumentacyjnej, karty dokumentacyjnej otworów geotechnicznych, zestawienia wyników badań laboratoryjnych oraz części tekstowej.. Położenie, morfologia i charakterystyka ogólna terenu Teren objęty rozpoznaniem położony jest w południowej części Olesna, pomiędzy ul. Wachowską a ul. Dobrodzieńską. Otwory geotechniczne wykonano w bieżni lekkoatletycznej oraz na nieużytku znajdującym się przy ul. Dobrodzieńskiej. Rzędne terenu wynoszą, 9,58 m n.p.m. w miejscach wierceń. Ogólny spadek terenu następuje w kierunku północnowschodnim do osi bezimiennego cieku przepływającego wzdłuż ul. Dobrodzieńskiej. Pod względem morfologicznym omawiany teren leży na obszarze równiny wodnolodowcowej. Według podziału fizyczno geograficznego PRACOWNA GEOLOGCZNA Tomasz Rokicki Kuniów 5, 6-00 Kluczbork, tel

5 Dokumentacja z badań podłoża gruntowego z opinią geotechniczną dla oceny warunków gruntowowodnych na terenie Miejskiego Centrum Sportu i Rekreacji w Oleśnie ul. Wachowska obszar należy do mezoregionu Obniżenie Liswarty, w obrębie makroregionu Wyżyna Woźnicko-Wieluńska. Sieć hydrograficzną stanowi bezimienny ciek, płynący w kierunku północnym, będący dopływem strumienia Młynówka przepływającego 50 m na północ od terenu badań.. Budowa geologiczna W podłożu rozpoznanym do głębokości maksymalnej 5,0 m p.p.t. stwierdzono występowanie osadów czwartorzędowych holoceńskich i plejstoceńskich. Utwory facji wodnolodowcowej wykształcone są jako piaski różnoziarniste oraz gliny zwałowe i zastoiskowe, lokalnie pokryte niewielką warstwą gruntów organicznych. Powierzchnię terenu bieżni pokrywa warstwa nasypów o miąższości 0,5, m, a w miejscu projektowanego boiska tenisowego znajduje się 0, m warstwa gleby.. Warunki hydrogeologiczne Podczas badań terenowych w otworach nr,, i 6 stwierdzono występowanie wód podziemnych w czwartorzędowych utworach piaszczystych. Nawiercone zwierciadło wód podziemnych miało charakter swobodny i stabilizowało się na głębokości 0,55 -,60 m ppt. co odpowiada rzędnym 9,0 0,7 m npm. Według pomiarów z grudnia 07r. w otworze nr A zwierciadło wód podziemnych stabilizowało się na głębokości,0 mppt co odpowiada rzędnej 0,5 m npm. Generalny przepływ wód podziemnych odbywa się w kierunku północno-wschodnim do osi koryta bezimiennego cieku i zgodnie z jego biegiem. 5. Geotechniczna charakterystyka gruntów Grunty rozpoznane w podłożu podzielono na następujące warstwy geotechniczne zróżnicowane pod względem genezy, wykształcenia litologicznego i własności geotechnicznych: warstwa nasypy niebudowlane złożone z grysu ceglanego, gleby, piasków, gruzów i żużli występujące w otworach nr,,, 5 i 6 do głębokości PRACOWNA GEOLOGCZNA Tomasz Rokicki Kuniów 5, 6-00 Kluczbork, tel

6 Dokumentacja z badań podłoża gruntowego z opinią geotechniczną dla oceny warunków gruntowowodnych na terenie Miejskiego Centrum Sportu i Rekreacji w Oleśnie ul. Wachowska 0,5,0 m p.p.t. Stan techniczny nasypów luźny, średnio zagęszczony i twardoplastyczny. warstwa torfy z przewarstwieniami piasków drobnych występujące w otworze nr do głębokości 0,6 m p.p.t. Stan techniczny gruntów luźny o stopniu zagęszczenia L = 0,0, ustalonym na podstawie oporów wiercenia. Torfy nie stanowią nośnego podłoża dla posadowienia projektowanego obiektu. warstwa a wilgotne i nawodnione piaski drobne występujące w otworach,, 6 i A do głębokości,5,5 m ppt. Stan techniczny gruntów średnio zagęszczony o stopniu zagęszczenia D = 0,50, ustalonym na podstawie oporów wiercenia, warstwa b wilgotne i nawodnione piaski średnie występujące w otworach nr,, 5, 6 i A do głębokości,, m ppt. Stan techniczny gruntów średnio zagęszczony o stopniu zagęszczenia D = 0,50, ustalonym na podstawie oporów wiercenia, warstwa c wilgotne pospółki występujące w otworze nr 6 do głębokości 0,6 m ppt. Stan techniczny gruntów zagęszczony o stopniu zagęszczenia D = 0,70, ustalonym na podstawie oporów wiercenia, warstwa A gliny piaszczyste zwięzłe występujące w otworze nr do głębokości,5 m p.p.t. Stan techniczny gruntów plastyczny o stopniu plastyczności L = 0,0, grunty nieskonsolidowane grupy C, warstwa A piaski gliniaste, gliny piaszczyste zwięzłe i gliny piaszczyste, lokalnie z przewarstwieniami piasków średnich występujące w otworach nr,,, 5 i A do głębokości,5-5,0 m p.p.t. Stan techniczny gruntów twardoplastyczny o stopniu plastyczności L = 0,0, grunty nieskonsolidowane grupy C, Zaleganie w podłożu wydzielonych warstw geotechnicznych przedstawiono na załączonej w części graficznej kartach dokumentacyjnych otworów geotechnicznych natomiast wartości wyprowadzonych parametrów fizyko-mechanicznych dla gruntów rodzimych ustalonych przez korelację z normą PN-8/B-000 zawiera załącznik 0. PRACOWNA GEOLOGCZNA Tomasz Rokicki Kuniów 5, 6-00 Kluczbork, tel

7 Dokumentacja z badań podłoża gruntowego z opinią geotechniczną dla oceny warunków gruntowowodnych na terenie Miejskiego Centrum Sportu i Rekreacji w Oleśnie ul. Wachowska 6. Wnioski 6.. W rejonie otworów geotechnicznych wykonanych w bieżni lekkoatletycznej, bezpośrednio pod nasypami gruzowo-glebowo-piaszczystymi znajdują się grunty nośne, rodzime piaski drobne i średnie, średnio zagęszczone oraz pospółki zagęszczone warstw a c. Grunty piaszczyste zalegają generalnie na gruntach spoistych warstw A i A, zalegających na głębokości,, m ppt. 6.. W rejonie otworu nr czyli w miejscu projektowanego boiska tenisowego pod warstwą gleby znajdują się grunty organiczne torfy do głębokości 0,6 m ppt. Pod nimi występują piaski drobne warstwy a, nawodnione. Grunty organiczne warstwy nr nie stanowią nośnego podłoża dla budowy obiektów budowlanych. 6.. Podczas badań terenowych wody gruntowe w rejonie bieżni stwierdzono w otworach nr, i 6. Zwierciadło wód podziemnych stabilizowało się na głębokości 0,95 -,60 m ppt. Przybliżony współczynnik filtracji dla piasków drobnych wynosi k = 5 m/d, dla piasków średnich k = 0 m/d, a dla pospółek k = 0 m/d. 6.. Dla obszaru gminy Olesno strefa przemarzania wynosi,0 m ppt Parametry geotechniczne gruntów do obliczenia nośności podłoża zestawiono w załączniku nr Prace ziemne tj. odbiór podłoża gruntowego w wykopach oraz kontrola zagęszczenia nasypów powinny być prowadzone pod nadzorem geotechnicznym Według normy PN-B-06050:999 występujące w podłożu grunty należą do, i kategorii urabialności. Opracował: mgr Tomasz Rokicki PRACOWNA GEOLOGCZNA Tomasz Rokicki Kuniów 5, 6-00 Kluczbork, tel

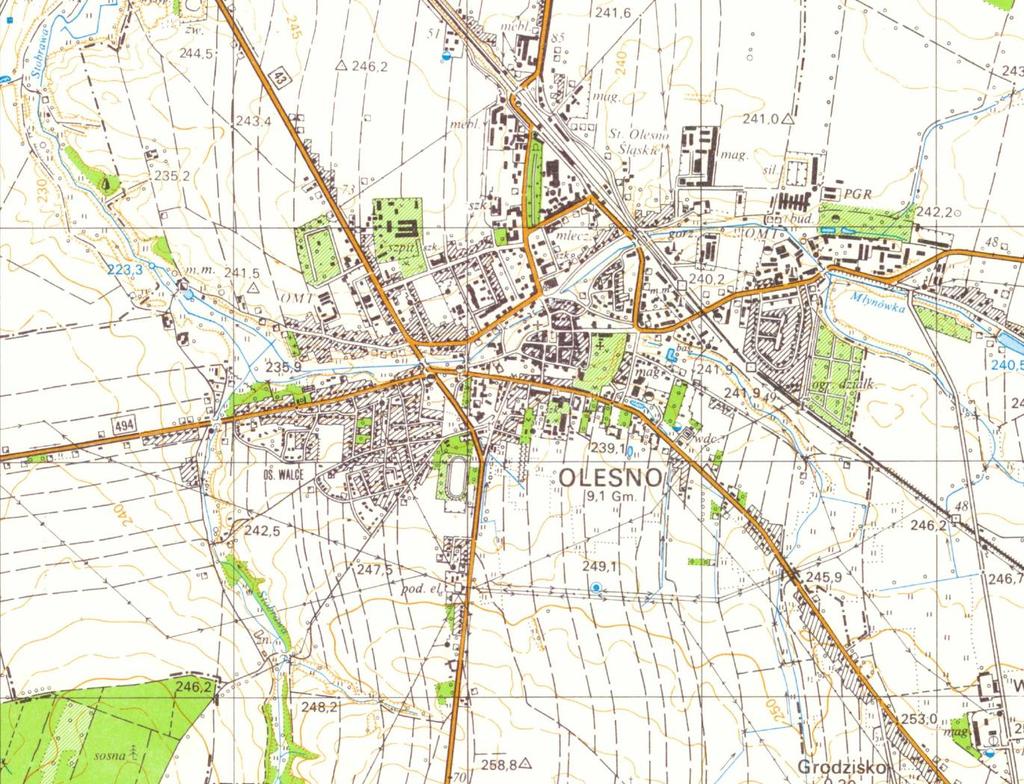

8 MAPA TOPOGRAFCZNA lokalizacja terenu badań PRACOWNA GEOLOGCZNA Tomasz Rokicki Temat: Olesno ul. Wachowska - Rewitalizacja bieżni i budowa boisk Opr. graficzne: mgr Tomasz Rokicki Skala :5 000 Data: czerwiec 08r. Nr arch Zał. Nr 0

9 MAPA DOKUMENTACYJNA ` 5,0 -,0 9, 9,58 9,0 A,7 -,9-6,6 0,06, 0,7 LEGENDA: A,0 9, lokalizacja i numer wykonanych otworów geotechnicznych lokalizacja i numer otworu archiwalnego rzędna terenu w m npm. rzędna zwierciadła wód gruntowych Temat: PRACOWNA GEOLOGCZNA Tomasz Rokicki Olesno ul. Wachowska - Rewitalizacja bieżni i budowa boisk Opr. graficzne: mgr Tomasz Rokicki Skala :000 Data: czerwiec 08r. Nr arch Zał. Nr 0

10 Temat: Olesno ul. Wachowska - Rewitalizacja bieżni i budowa boisk Data wykonania:.06.08r Rodzaj i średnica świdra Wykop Obserwacje wody gruntowej Granice warstw w m ppt 0,0-0,5 0,5-0, KARTA DOKUMENTACYJNA OTWORU GEOTECHNCZNEGO Głęb. w m ppt Opis techniczny nn(c) nn(gr,gb) NR O P S M A K R O S K O P O W Y Opis geologiczny, barwa Nasyp niebudowlany - grys ceglany Nasyp niebud. z gruzów i gleby Wilgotność,0 m npm. Dozór geologiczny: mgr Tomasz Rokick lość wałeczkowań Rzędna: Stan gruntu ln Zaw. CaCO % Geneza i stratygrafia PRACOWNA GEOLOGCZNA Tomasz Rokicki Kategoria gruntu PN-B :999 Nr warstwy geotechnicznej Gł. pobrania próbki SRO ',60 0,-,0,0-,,-,7,7-,5 nn(ps+ okr.c) nn(pg,pd) H(Pd) Pd+Ż Nasyp niebudowlany z piasku średniego z domieszką okruchów cegieł Nasyp niebudowlany z piasku gliniastego i drobnego Piasek drobny - próchniczy, c.szara Piasek drobny z domieszką żwiru, szara n 0x < nasypy Q h-p a a Data wykonania:.06.08r NR Rzędna:,9 m npm. Wykop 0,0-0, nn(c) Nasyp niebudowlany - grys ceglany nn(gb,gr, Nasyp niebud. z gleby, gruzów i 0,-0,5 ln / Ps) piasku średniego 0,5-0,7 nn(ps+okr. C) Nasyp nieb. z piasku śred. z dom. cegieł nasypy 0,7-, Ps Piasek średni, j.szara b SRO ' ~~~,0,-,5 Gpz+Ż Glina piaszczysta zwięzła z domieszką żwiru, szara m x5 pl < Q h-p A,5-,5 Gpz//Ps Glina piaszczysta przewarstwiona piaskiem średnim, c.szara x A Data wykonania:.06.08r NR Rzędna:, m npm. Wykop 0,0-0, nn(c) Nasyp niebudowlany - grys ceglany Nasyp niebudowlany z gruzów i ln / 0,-0, nn(gr,ps) piasku sredniego nasypy SRO ' 0,95 0,-, Ps+Ż Piasek średni z domieszką żwiru, j.szara < Q h-p b n,-,5 Gpz Glina piaszczysta zwięzła, brązowoszara x Zał. Nr A 0.0

11 Temat: Olesno ul. Wachowska - Rewitalizacja bieżni i budowa boisk Data wykonania:.06.08r Rodzaj i średnica świdra Wykop Obserwacje wody gruntowej 0,55 Granice warstw w m ppt 0,0-0, 0,-0,6 KARTA DOKUMENTACYJNA OTWORU GEOTECHNCZNEGO Głęb. w m ppt Opis techniczny Gb T//Pd NR O P S M A K R O S K O P O W Y Opis geologiczny, barwa Gleba Torf przewarstwiony piaskiem drobnym, c.brązowa Wilgotność 9,58 m npm. Dozór geologiczny: mgr Tomasz Rokick lość wałeczkowań Rzędna: Stan gruntu ln Zaw. CaCO % Geneza i stratygrafia nasypy PRACOWNA GEOLOGCZNA Tomasz Rokicki Kategoria gruntu PN-B :999 Nr warstwy geotechnicznej Gł. pobrania próbki SRO ' SRO,5' 0,6-,5 Pd Piasek drobny, j.szara n < Q h-p a,5-,5 Gp//Pg //Ps Glina piaszczysta przewarstwiona piaskie gliniastym i średnim, szara x A Data wykonania:.06.08r NR 5 Rzędna:,07 m npm. Wykop 0,0-0,5 0,5-, nn(gr,gb, Ps) nn(ps+okr.c) Nasyp niebudowlany z gruzów, gleby i piasku średniego Nasyp niebudowlany z piasku średniego z domieszką okruchów cegieł ln / nasypy SRO ',-,,-,6,6-,0,0-,5 Pg Ps+Ż Gp+Ż Gpz Piasek gliniasty, c.brązowa Piasek średni z domieszką żwiru, żółta Glina piaszczysta z domieszką żwiru, c.żółta Glina piaszczysta zwięzła, rudobrązowa 0x < x x Q h-p A b A Data wykonania:.06.08r NR 6 Rzędna:,6 m npm. Wykop SRO ',0 0,0-0, nn(c) Nasyp niebudowlany - grys ceglany 0,-0,5 0,5-0,6 0,6-,0,0-,5 nn(gr,żl) Po Pd Pd//Ps Nasyp niebudowlany z gruzów i żużli Pospółka, c.żółta Piasek drobny, j.żółta Piasek drobny przewarstwiony piaskiem średnim, żółta zg < nasypy Q h-p c a,5-,5 Ps Piasek średni, żółta n b Zał. Nr 0.0

12 Temat: Olesno ul. Wachowska - Rewitalizacja bieżni i budowa boisk Data wykonania: r Rodzaj i średnica świdra Obserwacje wody gruntowej Granice warstw w m ppt KARTA DOKUMENTACYJNA OTWORU GEOTECHNCZNEGO Głęb. w m ppt Opis techniczny NR A O P S M A K R O S K O P O W Y Opis geologiczny, barwa Wilgotność lość wałeczkowań Rzędna:,7 m npm. Dozór geologiczny: mgr Tomasz Rokicki Stan gruntu Zaw. CaCO % Geneza i stratygrafia PRACOWNA GEOLOGCZNA Tomasz Rokicki Kategoria gruntu PN-B :999 Nr warstwy geotechnicznej Gł. pobrania próbki 0,0-0,7 nn(p+g+ Gr) Nasyp niebudowlany z piasku, gliny i gruzów nasypy,0 0,7-0,9 0,9-,,-,7 Pd Ps Pd Piasek drobny, j.żółta Piasek średni, c.żółta Piasek drobny, brązowo-szara n a b a ~~,90,7-,5 Gp Glina piaszczysta, szarobrązowa A,50,5-, Ps Piasek średni, brązowa n < b,-5,0 Gp Glina piaszczysta, brązowoszara A 5 Zał. Nr 0.0

13 PRACOWNA GEOLOGCZNA Tomasz Rokicki PARAMETRY GEOTECHNCZNE Nazwa tematu: Olesno ul. Wachowska - Rewitalizacja bieżni i budowa boisk PROFL STRATYGRAFCZNO - LTOLOGCZNY grunty antropogeniczne OBJAŚNENA GEOLOGCZNE OPS LTOLOGCZNO - GENETYCZNO -STRATYGRAFCZNY Nasypy niebudowlane PARAMETRY GEOTECHNCZNE wartość charakterystyczna x n współczynnik materiałowy g m wartość obliczeniowa x r Numer warstwy geotechnicznej Symbol gruntu PN-86/ B-080 nn(c,gb,ps, Gr,żl,Pg,Pd) Symbol geologicznej konsolidacji gruntów STAN GRUNTU Stopień zagęszczenia pierwotny w n r 0 c u f u M o M E o E om k D L % tm - kpa ln Stopień plastyczności Wilgotność naturalna Gęstość objętościowa * wartość ustalona metodą A. Z. Wiłuna Spójność Kąt tarcia wewnętrznego o EDOMETRYCZNY MODUŁ ŚCŚLWOŚC wtórny MODUŁ ODKSZT. OGÓLNEGO pierwotny wtórny PN-8/B-000 Zawartość cz. organicznych Współczynnik filtacji MPa MPa MPa MPa % m/d Czwartorzęd Holocen - Plejstocen Qh-p Torfy Piaski drobne a Gliny piaszczyste zwięzłe Pd, Pd//Ps, H(Pd), Pd+Ż Piaski średnie b Ps, Ps+Ż Pospółka b Po Gliny piaszczyste, gliny piaszczyste zwięzłe i piaski gliniaste A A T//Pd, Gpz+Ż Gpz//Ps, Gpz, Pg, Gp+Ż, Gp C C 0,0 90,0,0 0,00 0,00 0, >0 0,90 0,90 0,90 0,99 9,00 9,00 0,50,0,90 0, 6,9 6, 0,90 0,90,7 7,7 0,50,0,00,00 9,6 79,9 0,90 0,90,80 9,70 0,70 0,0,00 9,9 96,0 76,0 0,90 0,90,80 5,9 0,0 0,0,05 0,65,60 9,, 0,90 0,90 0,90,85 9,59 0, 0,0,0,5 6,96,80 9, 0,5 0,90 0,90 0,90,9 5,6, Zał. Nr 0

14 PRACOWNA GEOLOGCZNA Tomasz Rokicki GRUNTY NASYPOWE OPRÓBOWANE WERCENA nb nasyp budowlany STANY GRUNTÓW próba o naturalnej strukturze NNS nn nasyp niebudowlany a/ skalistych: próba o naturalnej wilgotości NW Bet gruz betonowy l skała lita próba o naturalnym uziarnieniu NU C gruz ceglany ms skała mało spękana Gr gruz inny ss skała średnio spękana Tł kruszywo łamane bs skała bardzo spękana 7,80 piezometryczny poziom wody PPW GRUNTY RODZME b/ niespoistych: 9,0 nawiercony poziom wody gruntowej ORGANCZNE NESKALSTE ln luźny grunt nawodniony H grunt próchniczy %< om <5% szg średnio zagęszczony grunt mokry Nm namuł 5%< om <0% zg zagęszczony sączenie wody,50 T torf 0%< om grunt wilgotny Gy gytie c/ spoistych: OZNACZENE RODZAJU BADAŃ pł płynny SONDOWAŃ ORGANCZNE SKALSTE mpl miękkoplastyczny penetrometr tłoczkowy WB węgiel brunatny pl plastyczny ścinarka obrotowa WK węgiel kamienny twardoplastyczny RODZAJ SONDOWANA pzw półzwarty SL FVT - sonda krzyżakowa MNERALNE SKALSTE zw zwarty DPL - sonda lekka ST skała twarda DH - sonda ciężka SM skała miękka d/ wilgotność gruntów: SPT - cylindryczna MNERALNE NESKALSTE su suchy mw mało wilgotny Kamieniste wilgotny RODZAJE ŚWDRA KW zwietrzelina m mokry SRO świder rurowy do wierceń okrętnych KWg zwietrzelina gliniasta n nawodniony SRU świder rurowy do wierceń udarowych KR rumosz DŁ dłuto KRg rumosz gliniasty OZNACZENA STANU GRUNTÓW SS świder spiralny KO otoczaki D stopień zagęszczenia L stopień plastyczności ZNAK DODATKOWE OPSU GRUNTÓW Gruboziarniste S wskaźnik zagęszczenia + domieszki Ż żwir // przewarstwienia Żg żwir gliniasty SYMBOLE GENETYCZNE / grunty na pograniczu Po pospółka g osady lodowcowe ( ) w nawiasie określenia uzupełniające Pog pospółka gliniasta gl osady lodowcowo-jeziorne dotyczące nasypu i petrografii skał fg osady wodno-lodowcowe Drobnoziarniste - niespoiste pg osady peryglacjalne NNE OZNACZENA Pr piasek gruby li osady jeziorne x ilość wałeczkowań Ps piasek średni d osady deluwialne mż grunt maże się Pd piasek drobny a nr warstwy geotechnicznej Pp piasek pylasty SYMBOLE STRATYGRAFCZNE numer wiercenia Q czwartorzęd 5,7 rzędna wiercenia Drobnoziarniste - spoiste Q h czwartorzęd - holocen rzut projektowanego obiektu Pg piasek gliniasty Q p czwartorzęd - plejstocen projektowany poziom posadowienia pp pył piaszczysty Tr trzeciorzęd granice warstw geotechnicznych p pył Cr kreda granice litologiczno-stratygraficzne Gp glina piaszczysta J jura OBJAŚNENA ZNAKÓW SYMBOL UŻYTYCH NA KARTACH PRZEKROJACH Symbole geotechniczne gruntów normy PN-86/B-080 G glina T trias SYMBOLE SKAŁ Gp glina pylasta P perm Łup łupek Gpz glina piaszczysta zwięzła C karbon Wap wapień Gz glina zwięzła D dewon Mar margiel Gpz glina pylasta zwięzła S sylur Pc piaskowiec p ił piaszczysty O ordowik Gr granit ił Cm kambr Baz bazalt p ił pylasty Pt proterozoik Dol dolomit OZNACZENE WODY Zał nr 05
