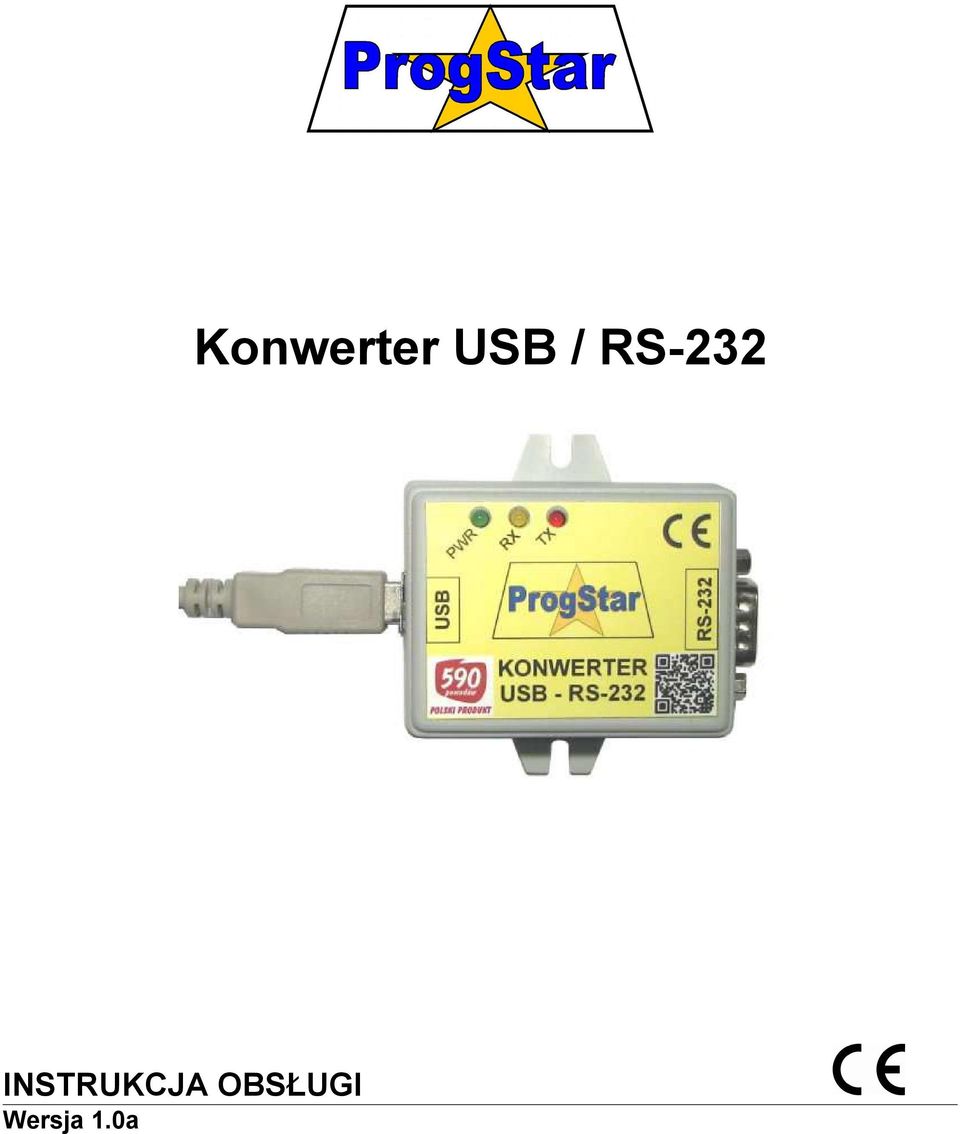

1 INSTRUKCJA OBSŁUGI Wersja 1.0a Konwerter USB / RS-232

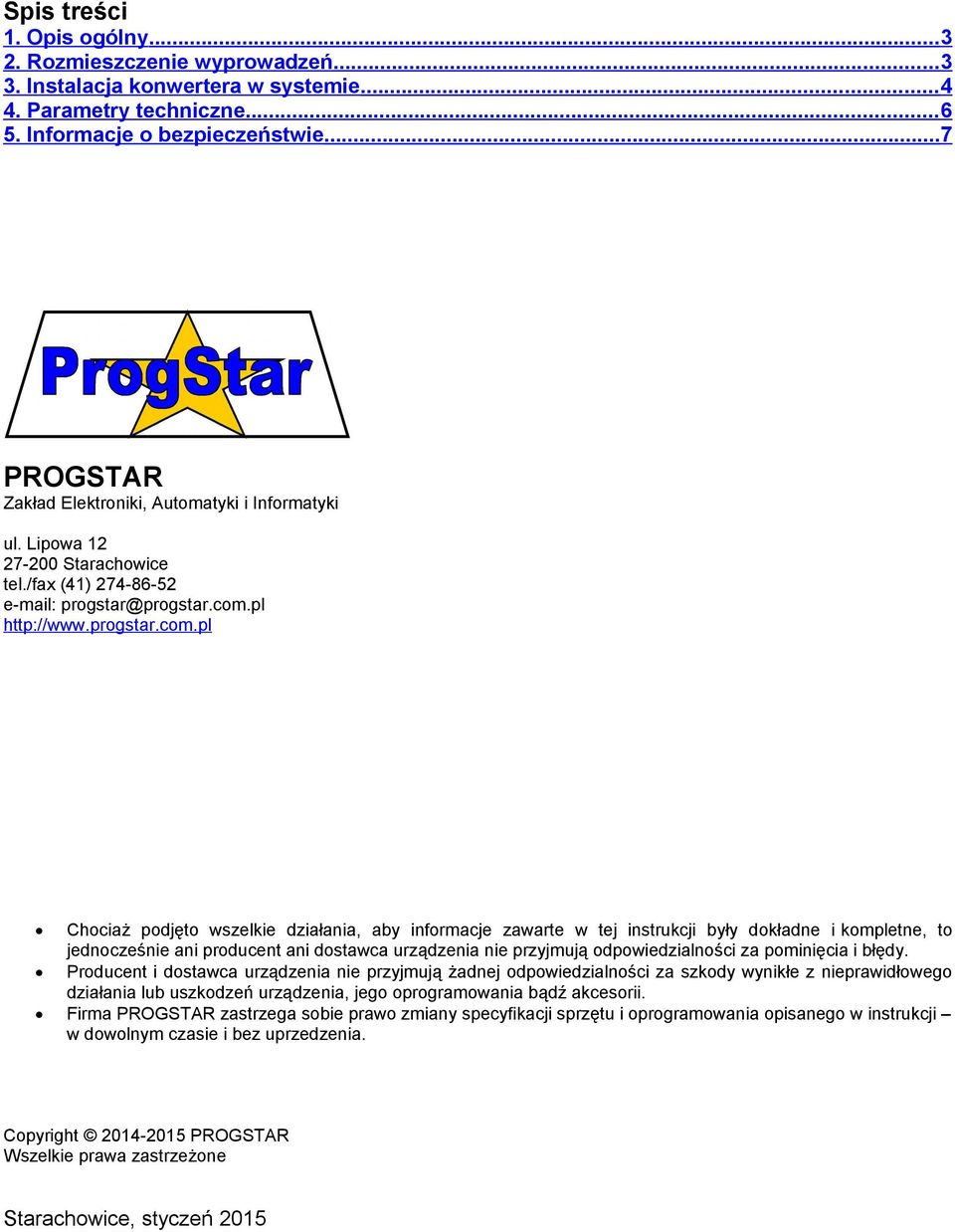

2 Spis treści 1. Opis ogólny Rozmieszczenie wyprowadzeń Instalacja konwertera w systemie Parametry techniczne Informacje o bezpieczeństwie...7 PROGSTAR Zakład Elektroniki, Automatyki i Informatyki ul. Lipowa Starachowice tel./fax (41) progstar@progstar.com.pl Chociaż podjęto wszelkie działania, aby informacje zawarte w tej instrukcji były dokładne i kompletne, to jednocześnie ani producent ani dostawca urządzenia nie przyjmują odpowiedzialności za pominięcia i błędy. Producent i dostawca urządzenia nie przyjmują żadnej odpowiedzialności za szkody wynikłe z nieprawidłowego działania lub uszkodzeń urządzenia, jego oprogramowania bądź akcesorii. Firma PROGSTAR zastrzega sobie prawo zmiany specyfikacji sprzętu i oprogramowania opisanego w instrukcji w dowolnym czasie i bez uprzedzenia. Copyright PROGSTAR Wszelkie prawa zastrzeżone Starachowice, styczeń 2015

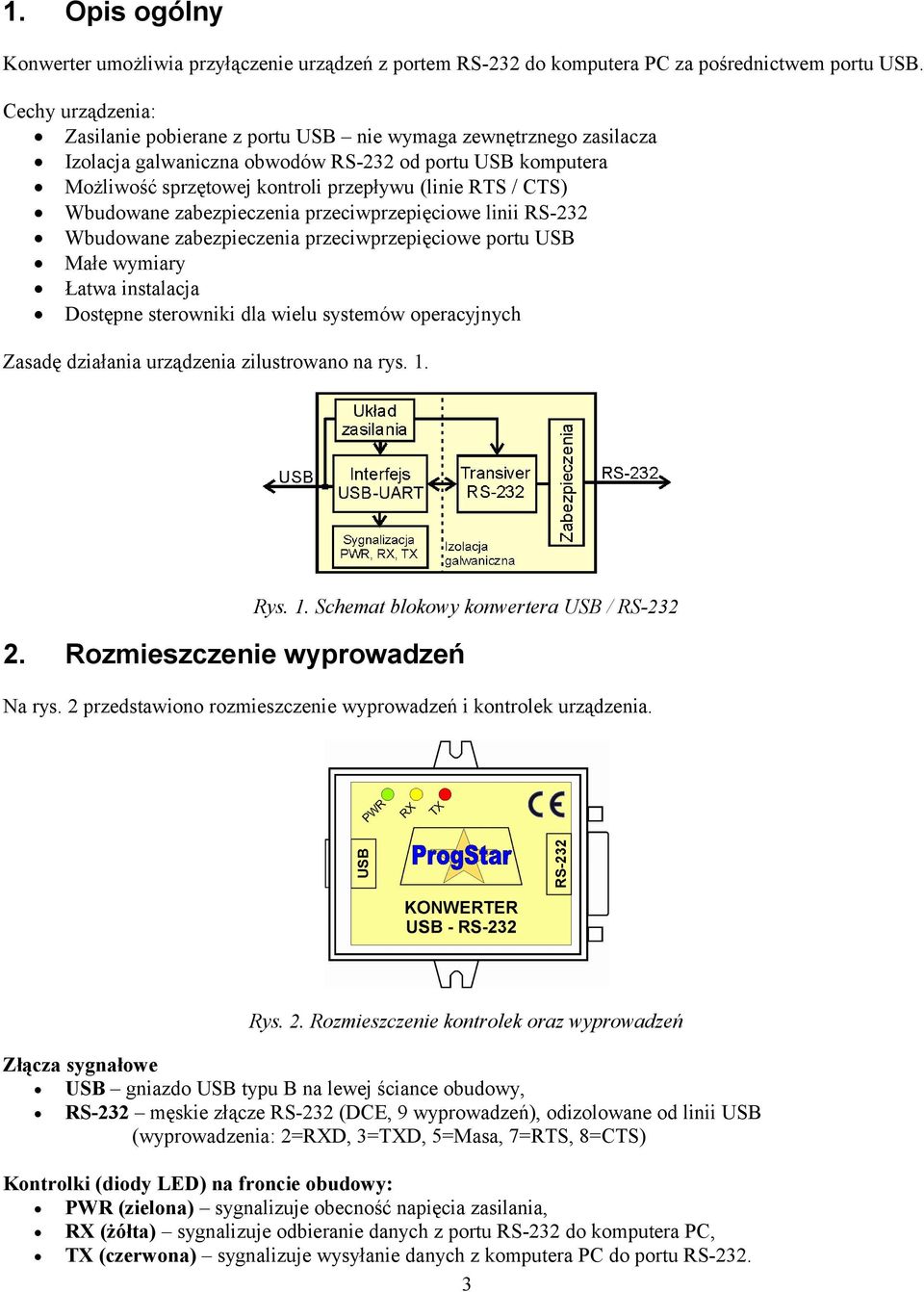

3 1. Opis ogólny Konwerter umożliwia przyłączenie urządzeń z portem RS-232 do komputera PC za pośrednictwem portu USB. Cechy urządzenia: Zasilanie pobierane z portu USB nie wymaga zewnętrznego zasilacza Izolacja galwaniczna obwodów RS-232 od portu USB komputera Możliwość sprzętowej kontroli przepływu (linie RTS / CTS) Wbudowane zabezpieczenia przeciwprzepięciowe linii RS-232 Wbudowane zabezpieczenia przeciwprzepięciowe portu USB Małe wymiary Łatwa instalacja Dostępne sterowniki dla wielu systemów operacyjnych Zasadę działania urządzenia zilustrowano na rys Rozmieszczenie wyprowadzeń Rys. 1. Schemat blokowy konwertera USB / RS-232 Na rys. 2 przedstawiono rozmieszczenie wyprowadzeń i kontrolek urządzenia. Rys. 2. Rozmieszczenie kontrolek oraz wyprowadzeń Złącza sygnałowe USB gniazdo USB typu B na lewej ściance obudowy, RS-232 męskie złącze RS-232 (DCE, 9 wyprowadzeń), odizolowane od linii USB (wyprowadzenia: 2=RXD, 3=TXD, 5=Masa, 7=RTS, 8=CTS) Kontrolki (diody LED) na froncie obudowy: PWR (zielona) sygnalizuje obecność napięcia zasilania, RX (żółta) sygnalizuje odbieranie danych z portu RS-232 do komputera PC, TX (czerwona) sygnalizuje wysyłanie danych z komputera PC do portu RS

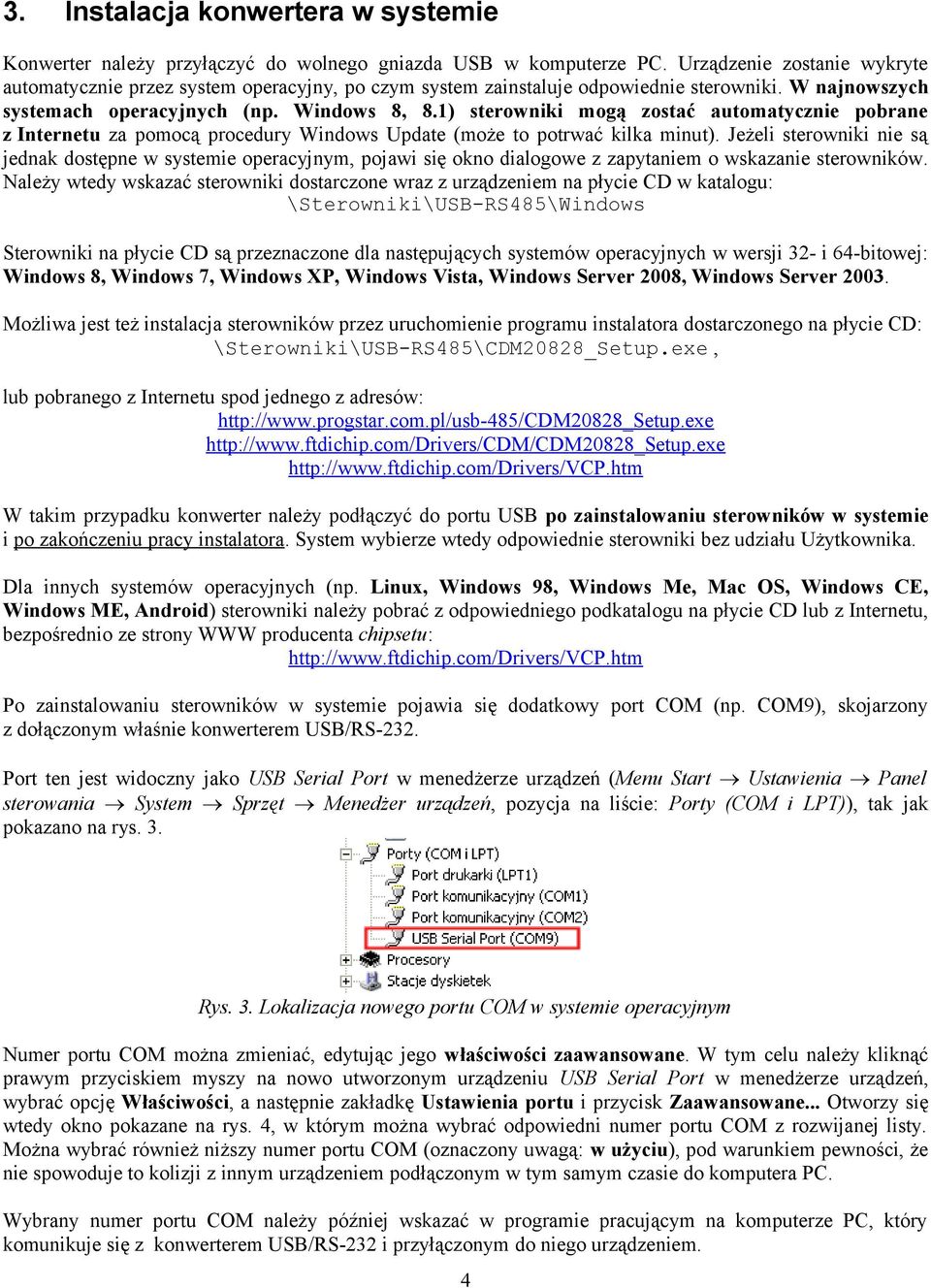

4 3. Instalacja konwertera w systemie Konwerter należy przyłączyć do wolnego gniazda USB w komputerze PC. Urządzenie zostanie wykryte automatycznie przez system operacyjny, po czym system zainstaluje odpowiednie sterowniki. W najnowszych systemach operacyjnych (np. Windows 8, 8.1) sterowniki mogą zostać automatycznie pobrane z Internetu za pomocą procedury Windows Update (może to potrwać kilka minut). Jeżeli sterowniki nie są jednak dostępne w systemie operacyjnym, pojawi się okno dialogowe z zapytaniem o wskazanie sterowników. Należy wtedy wskazać sterowniki dostarczone wraz z urządzeniem na płycie CD w katalogu: \Sterowniki\USB-RS485\Windows Sterowniki na płycie CD są przeznaczone dla następujących systemów operacyjnych w wersji 32- i 64-bitowej: Windows 8, Windows 7, Windows XP, Windows Vista, Windows Server 2008, Windows Server Możliwa jest też instalacja sterowników przez uruchomienie programu instalatora dostarczonego na płycie CD: \Sterowniki\USB-RS485\CDM20828_Setup.exe, lub pobranego z Internetu spod jednego z adresów: W takim przypadku konwerter należy podłączyć do portu USB po zainstalowaniu sterowników w systemie i po zakończeniu pracy instalatora. System wybierze wtedy odpowiednie sterowniki bez udziału Użytkownika. Dla innych systemów operacyjnych (np. Linux, Windows 98, Windows Me, Mac OS, Windows CE, Windows ME, Android) sterowniki należy pobrać z odpowiedniego podkatalogu na płycie CD lub z Internetu, bezpośrednio ze strony WWW producenta chipsetu: Po zainstalowaniu sterowników w systemie pojawia się dodatkowy port COM (np. COM9), skojarzony z dołączonym właśnie konwerterem USB/RS-232. Port ten jest widoczny jako USB Serial Port w menedżerze urządzeń (Menu Start Ustawienia Panel sterowania System Sprzęt Menedżer urządzeń, pozycja na liście: Porty (COM i LPT)), tak jak pokazano na rys. 3. Rys. 3. Lokalizacja nowego portu COM w systemie operacyjnym Numer portu COM można zmieniać, edytując jego właściwości zaawansowane. W tym celu należy kliknąć prawym przyciskiem myszy na nowo utworzonym urządzeniu USB Serial Port w menedżerze urządzeń, wybrać opcję Właściwości, a następnie zakładkę Ustawienia portu i przycisk Zaawansowane... Otworzy się wtedy okno pokazane na rys. 4, w którym można wybrać odpowiedni numer portu COM z rozwijanej listy. Można wybrać również niższy numer portu COM (oznaczony uwagą: w użyciu), pod warunkiem pewności, że nie spowoduje to kolizji z innym urządzeniem podłączonym w tym samym czasie do komputera PC. Wybrany numer portu COM należy później wskazać w programie pracującym na komputerze PC, który komunikuje się z konwerterem USB/RS-232 i przyłączonym do niego urządzeniem. 4

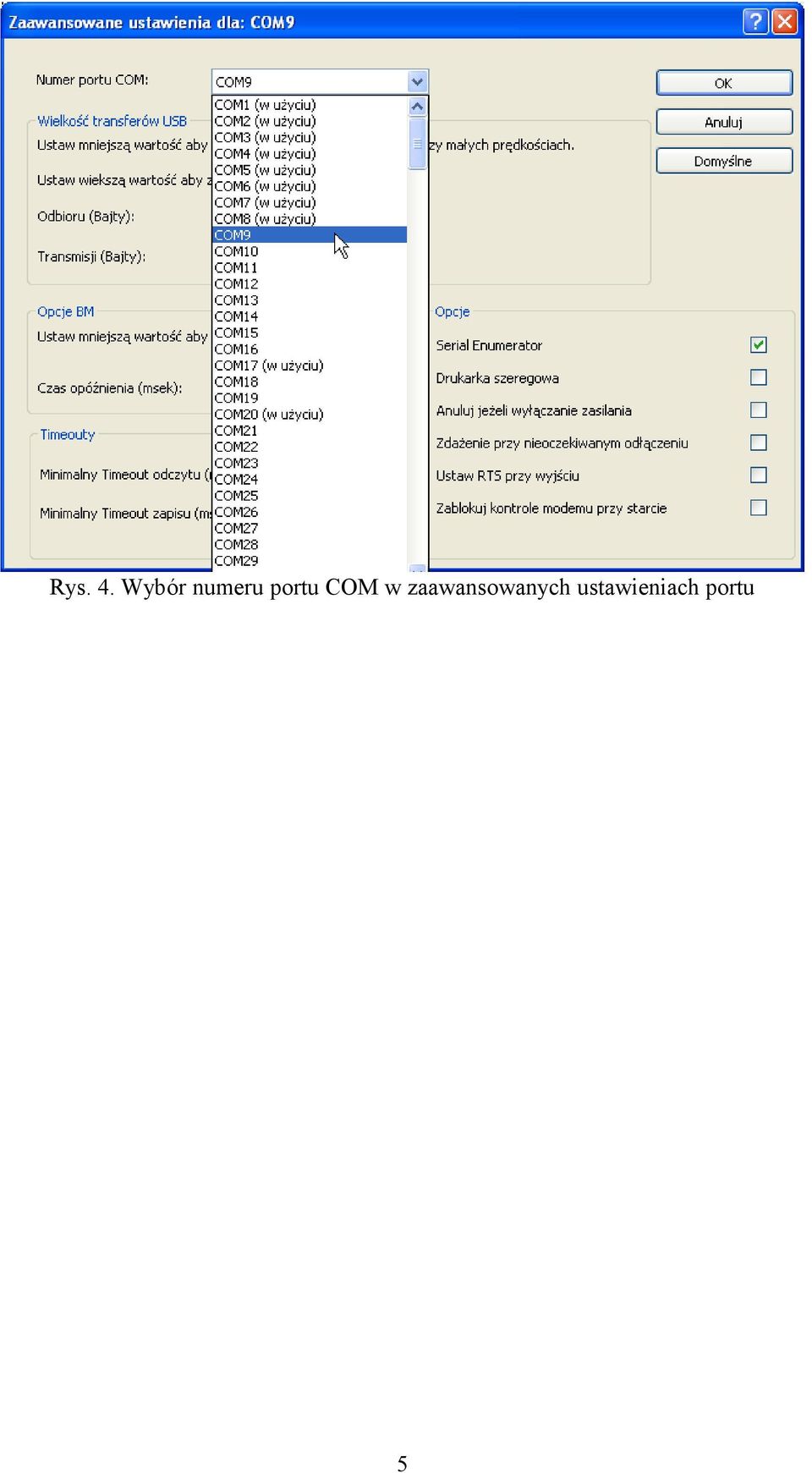

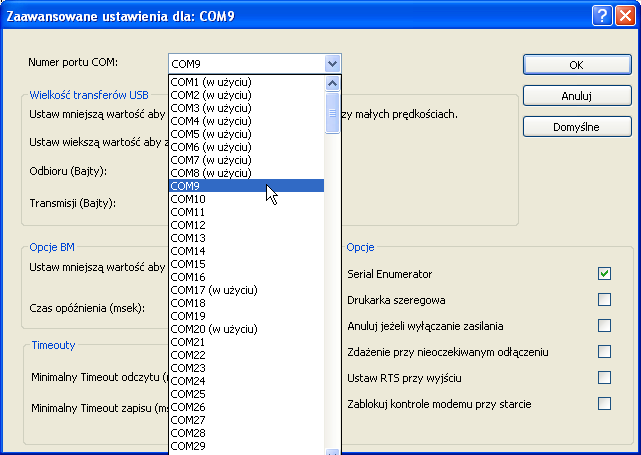

5 Rys. 4. Wybór numeru portu COM w zaawansowanych ustawieniach portu 5

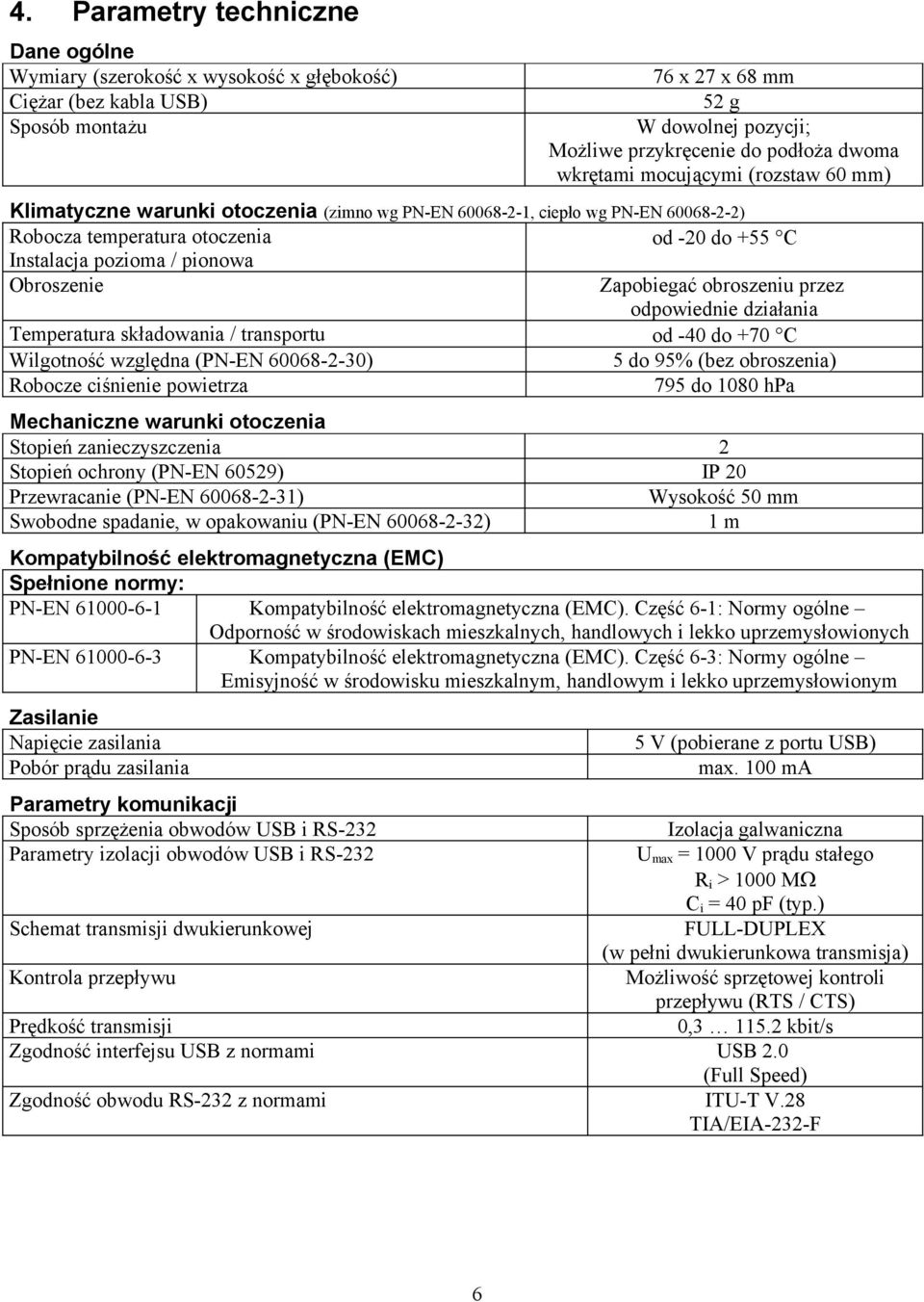

6 4. Parametry techniczne Dane ogólne Wymiary (szerokość x wysokość x głębokość) Ciężar (bez kabla USB) Sposób montażu 76 x 27 x 68 mm 52 g W dowolnej pozycji; Możliwe przykręcenie do podłoża dwoma wkrętami mocującymi (rozstaw 60 mm) Klimatyczne warunki otoczenia (zimno wg PN-EN , ciepło wg PN-EN ) Robocza temperatura otoczenia od -20 do +55 C Instalacja pozioma / pionowa Obroszenie Zapobiegać obroszeniu przez odpowiednie działania Temperatura składowania / transportu od -40 do +70 C Wilgotność względna (PN-EN ) 5 do 95% (bez obroszenia) Robocze ciśnienie powietrza 795 do 1080 hpa Mechaniczne warunki otoczenia Stopień zanieczyszczenia 2 Stopień ochrony (PN-EN 60529) IP 20 Przewracanie (PN-EN ) Wysokość 50 mm Swobodne spadanie, w opakowaniu (PN-EN ) 1 m Kompatybilność elektromagnetyczna (EMC) Spełnione normy: PN-EN Kompatybilność elektromagnetyczna (EMC). Część 6-1: Normy ogólne Odporność w środowiskach mieszkalnych, handlowych i lekko uprzemysłowionych PN-EN Kompatybilność elektromagnetyczna (EMC). Część 6-3: Normy ogólne Emisyjność w środowisku mieszkalnym, handlowym i lekko uprzemysłowionym Zasilanie Napięcie zasilania Pobór prądu zasilania Parametry komunikacji Sposób sprzężenia obwodów USB i RS-232 Parametry izolacji obwodów USB i RS-232 Schemat transmisji dwukierunkowej Kontrola przepływu 5 V (pobierane z portu USB) max. 100 ma Izolacja galwaniczna U max = 1000 V prądu stałego R i > 1000 M C i = 40 pf (typ.) FULL-DUPLEX (w pełni dwukierunkowa transmisja) Możliwość sprzętowej kontroli przepływu (RTS / CTS) 0, kbit/s Prędkość transmisji Zgodność interfejsu USB z normami USB 2.0 (Full Speed) Zgodność obwodu RS-232 z normami ITU-T V.28 TIA/EIA-232-F 6

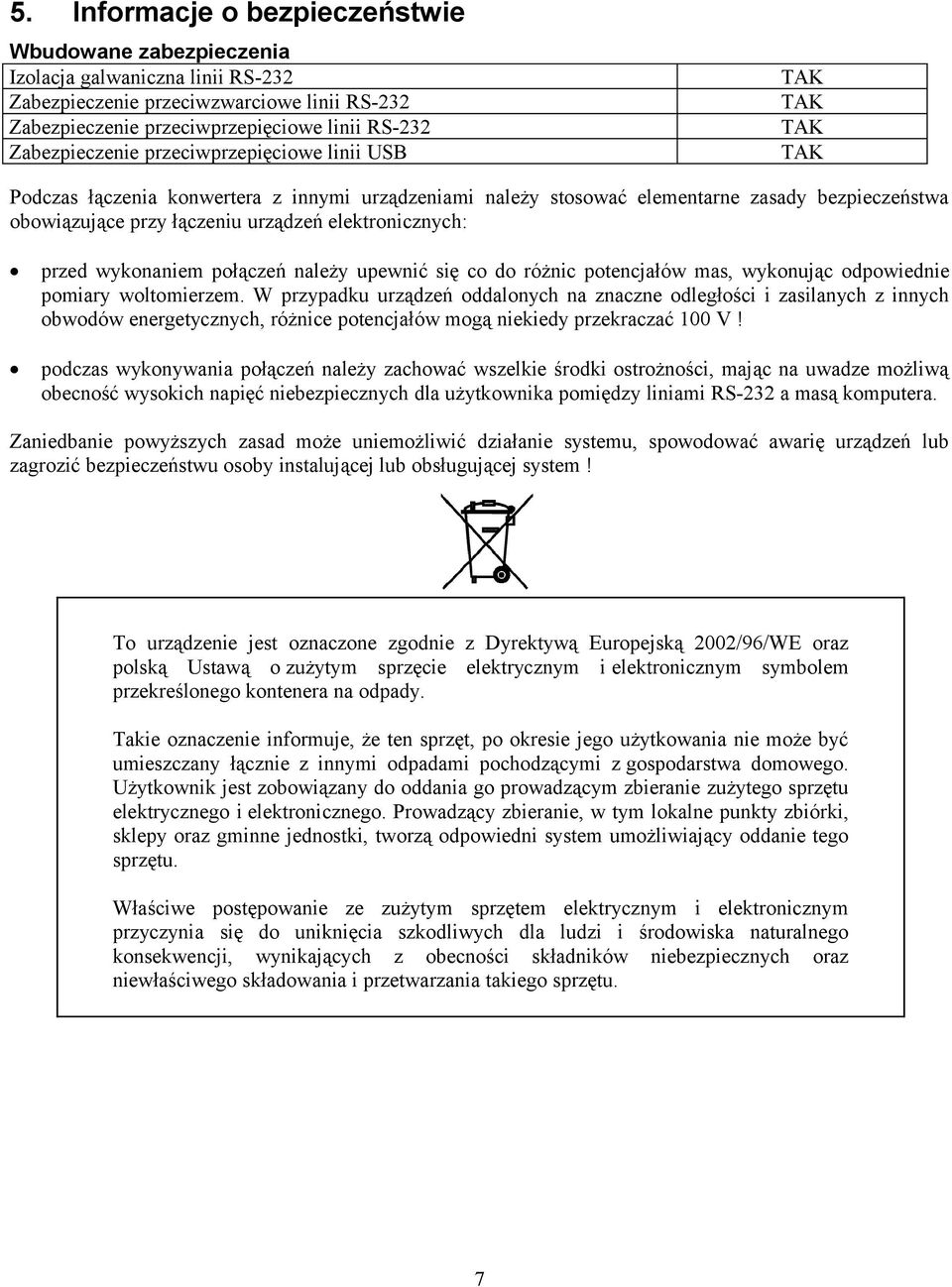

7 5. Informacje o bezpieczeństwie Wbudowane zabezpieczenia Izolacja galwaniczna linii RS-232 Zabezpieczenie przeciwzwarciowe linii RS-232 Zabezpieczenie przeciwprzepięciowe linii RS-232 Zabezpieczenie przeciwprzepięciowe linii USB Podczas łączenia konwertera z innymi urządzeniami należy stosować elementarne zasady bezpieczeństwa obowiązujące przy łączeniu urządzeń elektronicznych: przed wykonaniem połączeń należy upewnić się co do różnic potencjałów mas, wykonując odpowiednie pomiary woltomierzem. W przypadku urządzeń oddalonych na znaczne odległości i zasilanych z innych obwodów energetycznych, różnice potencjałów mogą niekiedy przekraczać 100 V! podczas wykonywania połączeń należy zachować wszelkie środki ostrożności, mając na uwadze możliwą obecność wysokich napięć niebezpiecznych dla użytkownika pomiędzy liniami RS-232 a masą komputera. Zaniedbanie powyższych zasad może uniemożliwić działanie systemu, spowodować awarię urządzeń lub zagrozić bezpieczeństwu osoby instalującej lub obsługującej system! To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Takie oznaczenie informuje, że ten sprzęt, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. 7
