1 SZAFY SIECIOWE

2 Sabaj-S ys tem SZAFY TELEINFORMATYCZNE 19 CYBER 19 SWKu BETA-SYSTEM SWK2 SZAFY TELEINFORMATYCZNE 10 SZW 10 SZWp 10 Str. 2

3 Zamówienie wyślij na: Firma SABAJ-SYSTEM Sp. z o.o. Biura projektowe i zakład produkcyjny znajdują się w Krakowie. SABAJ-SYSTEM Sp. z o.o. ul. Domagały Kraków Zastosowane technologie i indywidualne podejście do każdego klienta pozwalają na wytworzenie produktu na najwyższym poziomie. Zdobyte doświadczenie i unikalna technologia produkcji pozwalają firmie realizować niestandardowe zamówienia dostosowane do indywidualnych potrzeb klientów i nietypowych wymagań technicznych. Własny park technologiczny i zaplecze laboratoryjne dają gwarancję najwyższej jakości oferowanych usług i produktów oraz zapewniają nowoczesną i efektywną technologię realizacji nawet najtrudniejszych zamówień. Potwierdzeniem walorów produktów i usług Firmy Sabaj System jest uznanie, jakie zdobyły na wymagających rynkach Europy (Litwa, Łotwa, Rosja, Ukraina, Szwecja) i Stanów Zjednoczonych. Produkty firmy znajdują szerokie zastosowanie w sektorze budownictwa publicznego i przemysłowego. Gwarancją wysokiej jakości i niezawodności oferowanych produktów i usług są certyfikaty: BBJ - Biura Badawczego ds. Jakości Stowarzyszenia Elektryków Polskich i ISO system zarządzania jakością produkcji i projektowania. Nowoczesny park technologiczny zapewnia ścisłą kontrolę procesu produkcji i optymalny pod względem technicznym i jakościowym produkt finalny. Str. 3

4 Zamówienie wyślij na: Widok Wyrób Strona Szafy stojące 19 BETA-SYSTEM 6 KONFIGURACJA szafy BETA-SYSTEM 19 Drzwi Boki Osłony tylne Podstawa Ściany cokołu Dach Szafy wiszące 19 SWK,SWKu SWK2 CYBER 19 TV Cable Str. 4 Akcesoria 19 Półki 19 Panele 1U-2U Prowadzenie kabli Listwa zasilając Panele Światłowodowe System wentylacji Płyty dachowopodłogowe Listwa uziemienia Profil montażowy

5 Sabaj-System Widok Wyrób Strona Obudowy specjalne Stelaż podtynkowy INTEGRA 19 Obudowa TRAFO Szafy wiszące 10 SZWp SZW Szafy wiszące 10 Wyposażenie 62 Szafy sterownicze RS DELTA 64 Szafy sterownicze Wyposażenie 67 Str. 5

6 Zamówienie wyślij na: Szafa BETA SYSTEM 19 Budowa: Konstrukcja szafy w całości wykonana jest z blachy stalowej (grubości 1.5 mm i 2.0 mm). Standardowe wykonania obejmują szafy o wysokościach użytkowych 24U, 32U oraz 44U, szerokości i głębokości 600 lub 800 mm wyposażone w dwie pary profili montażowych systemu 19 (perforowanych rastrem U =44.45 mm). Boczne poprzeczki, przymocowane wewnątrz szkieletu, umożliwiają ustalenie profili 19 na dowolnej głębokości szafy. W przypadku szafy o szerokości 800 mm, dla uzyskania wymiaru 19 -calowego rozstawu profili mocuje się je do poprzeczek za pośrednictwem wsporników. W górnej i dolnej płycie szkieletu znajdują się otwory wentylacyjne, w których można zamontować dachowo-podłogowe panele wentylacyjne lub różnego przeznaczenia, dachowo-podłogowe płyty zaślepiające, wentylacyjne, filtracyjne oraz umożliwiające doprowadzenie do szafy wiązek kablowych (z przepustem kablowym lub szczotkowym). Osłony boczne i tylna osadzone są w ramie nośnej za pomocą dwóch kołków ustalających i zabezpieczone za pomocą dwóch zamków, co umożliwia ich szybki demontaż i wygodny dostęp do wnętrza szafy. Sposób zamocowania drzwi zapewnia równie łatwy montaż i demontaż, umożliwiając zmianę kierunku otwierania. Drzwi przednie, w zależności od wersji szafy, wykonane są z blachy stalowej z szybą ze szkła hartowanego lub z metapleksu oraz bez przeszklenia (pełne). Drzwi, osłony i dach są uziemione. Szafa może być ustawiana na stopkach regulowanych, na kółkach, na cokole poziomowanym (wyposażonym w stopki), albo na cokole bez możliwości poziomowania (bez stopek lub na kółkach). Dane techniczne: Materiał : Szkielet blacha stalowa 2 [mm] Dach osłony blacha stalowa 1,5 [mm] Powierzchnia: Nanoceramika natryskowa, powlekanie proszkowe w strukturze RAL 9002 Klasa ochrony: IP 30 według IEC 529 Zakres dostawy: Szafy dostarczane są kompletnie zmontowane, natomiast ewentualne wyposażenie dodatkowe wraz elementami do montażu w osobnych opakowaniach lub zamontowane w szafie wg życzenia zamawiającego. Na indywidualne zamówienie możliwe jest wykonanie szafy niestandardowej, zarówno w zakresie wykonania jak i wyposażenia. Wszystkie zamki, zarówno drzwi jak i osłon są obsługiwane jednym typem klucza. W zależności od potrzeb istnieje możliwość wykonania osłon w wersji skróconej z pokrywą z przepustem kablowym nad lub pod osłoną, wykonania osłon jako drzwi oraz wykonanie osłon z perforacją. Wszystkie szafy dostępne są ponadto bez osłon lub/i bez drzwi. Str. 6

7 Sabaj-S ys tem Standardowe wykonanie szafy nr katalog - R U Str. 7

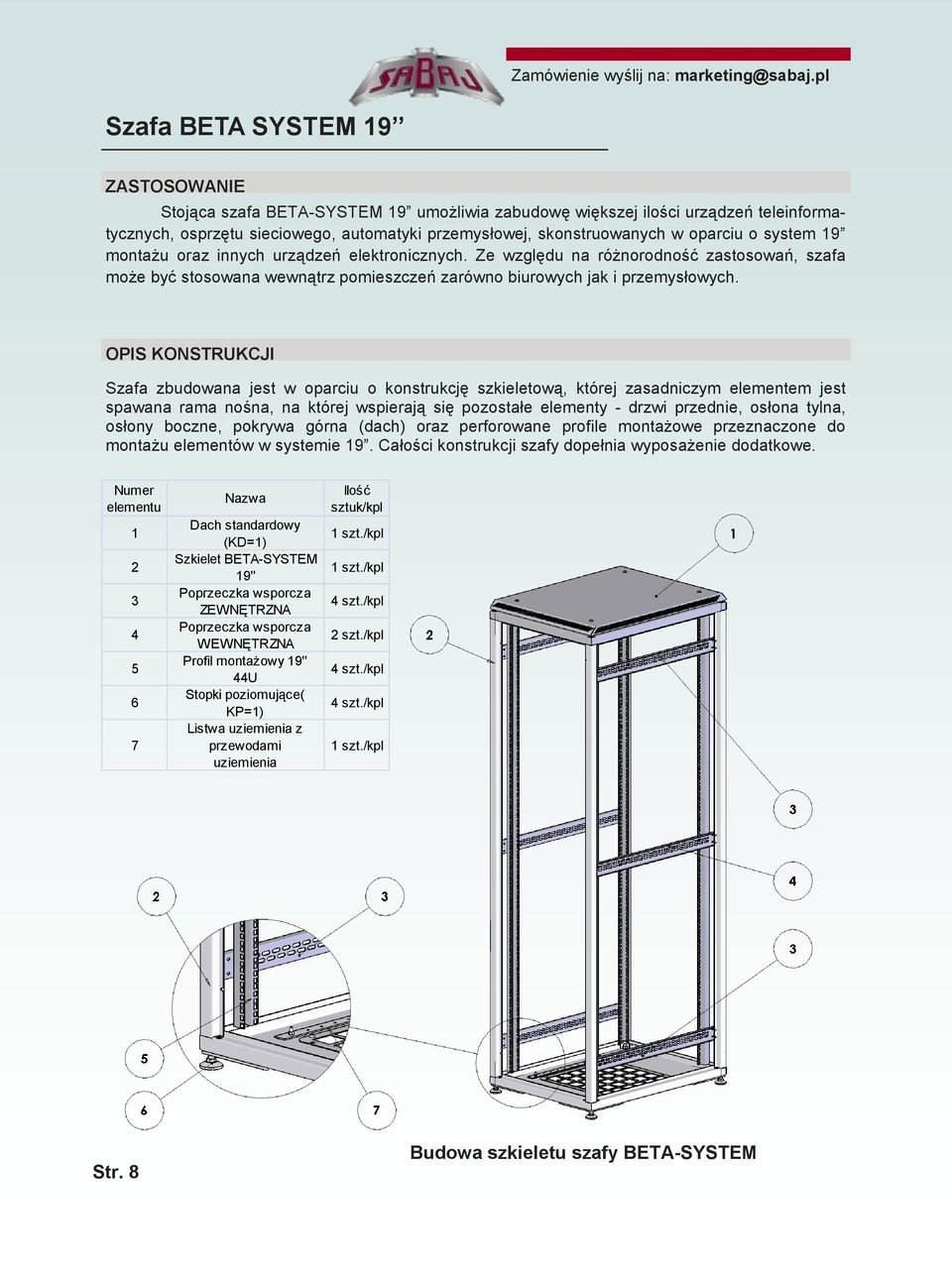

8 Zamówienie wyślij na: Szafa BETA SYSTEM 19 ZASTOSOWANIE Stojąca szafa BETA-SYSTEM 19 umożliwia zabudowę większej ilości urządzeń teleinformatycznych, osprzętu sieciowego, automatyki przemysłowej, skonstruowanych w oparciu o system 19 montażu oraz innych urządzeń elektronicznych. Ze względu na różnorodność zastosowań, szafa może być stosowana wewnątrz pomieszczeń zarówno biurowych jak i przemysłowych. OPIS KONSTRUKCJI Szafa zbudowana jest w oparciu o konstrukcję szkieletową, której zasadniczym elementem jest spawana rama nośna, na której wspierają się pozostałe elementy - drzwi przednie, osłona tylna, osłony boczne, pokrywa górna (dach) oraz perforowane profile montażowe przeznaczone do montażu elementów w systemie 19. Całości konstrukcji szafy dopełnia wyposażenie dodatkowe. Numer elementu Nazwa Dach standardowy (KD=1) Szkielet BETA-SYSTEM 19'' Poprzeczka wsporcza ZEWNĘTRZNA Poprzeczka wsporcza WEWNĘTRZNA Profil montażowy 19'' 44U Stopki poziomujące( KP=1) Listwa uziemienia z przewodami uziemienia Ilość sztuk/kpl 1 szt./kpl 1 szt./kpl 4 szt./kpl 2 szt./kpl 4 szt./kpl 4 szt./kpl 1 szt./kpl Str. 8 Budowa szkieletu szafy BETA-SYSTEM

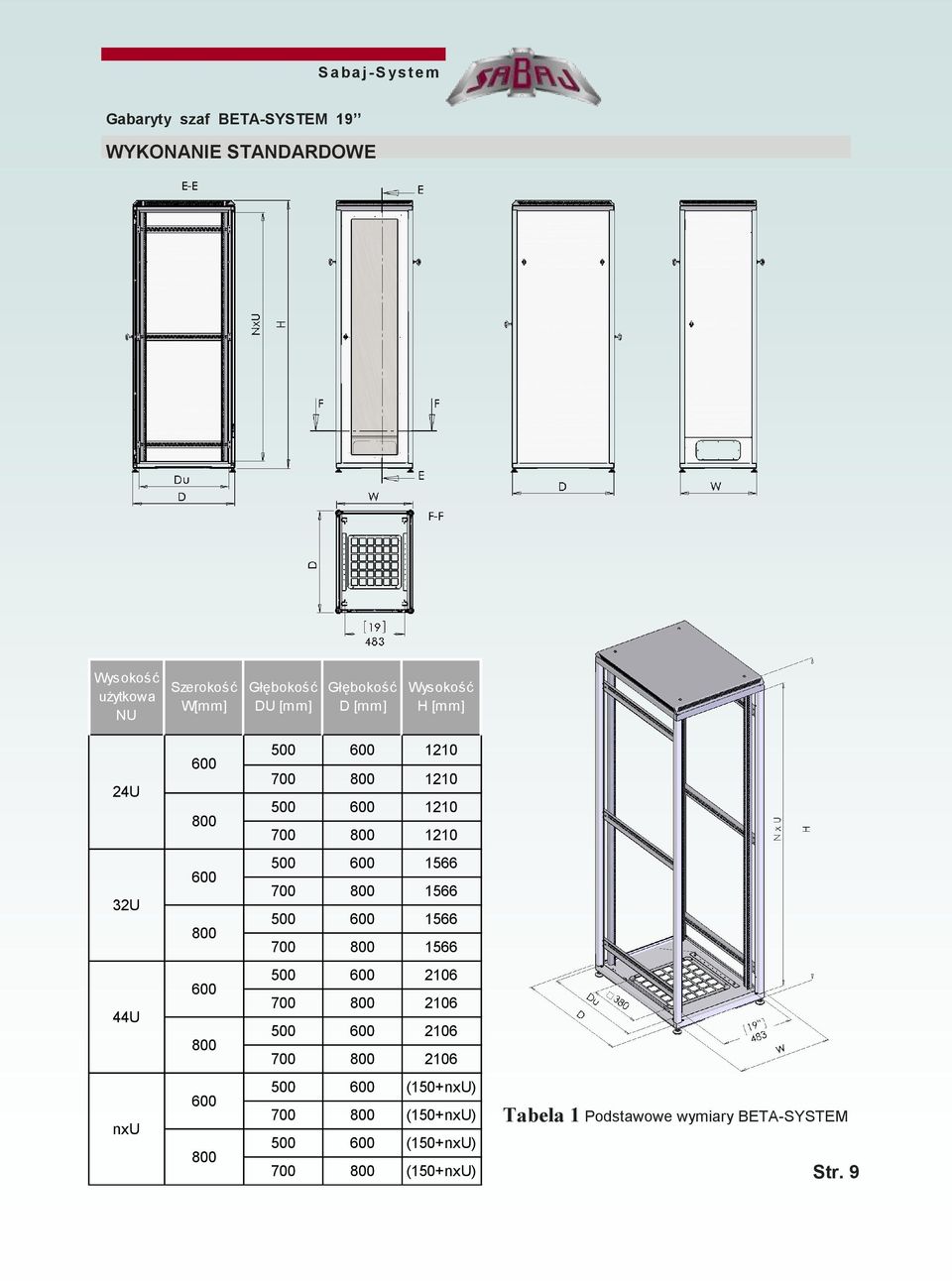

9 Sabaj-S ys tem Gabaryty szaf BETA-SYSTEM 19 WYKONANIE STANDARDOWE Wysokość użytkowa NU Szerokość W[mm] Głębokość DU [mm] Głębokość D [mm] Wysokość H [mm] 24U U U nxu (150+nxU) (150+nxU) (150+nxU) (150+nxU) Tabela 1 Podstawowe wymiary BETA-SYSTEM Str. 9

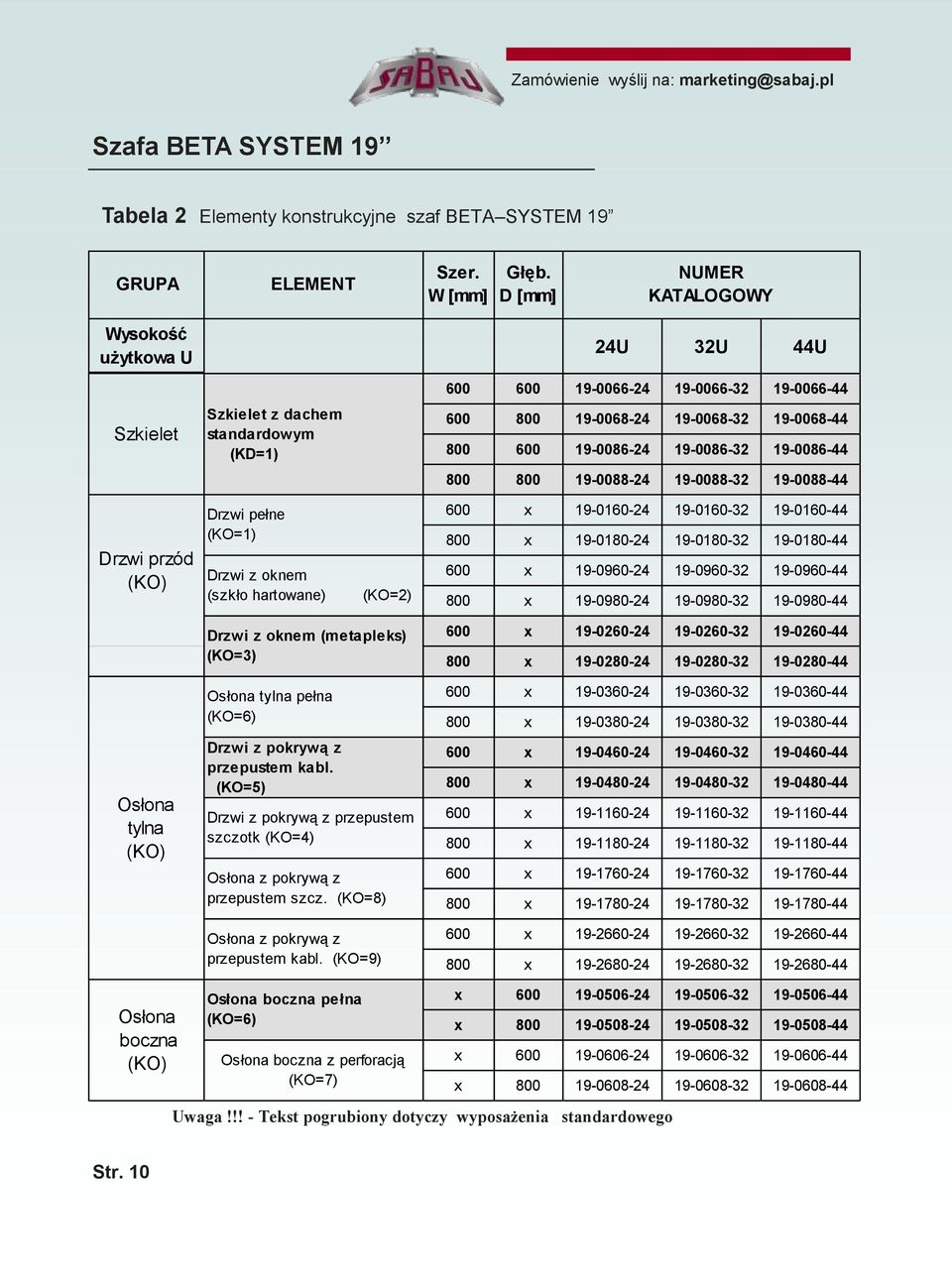

10 Zamówienie wyślij na: Szafa BETA SYSTEM 19 Tabela 2 Elementy konstrukcyjne szaf BETA SYSTEM 19 GRUPA ELEMENT Szer. W [mm] Głęb. D [mm] NUMER KATALOGOWY Wysokość użytkowa U 24U 32U 44U Szkielet Szkielet z dachem standardowym (KD=1) Drzwi przód (KO) Drzwi pełne (KO=1) Drzwi z oknem (szkło hartowane) (KO=2) 600 x x x x Osłona tylna (KO) Drzwi z oknem (metapleks) (KO=3) Osłona tylna pełna (KO=6) Drzwi z pokrywą z przepustem kabl. (KO=5) Drzwi z pokrywą z przepustem szczotk (KO=4) Osłona z pokrywą z przepustem szcz. (KO=8) Osłona z pokrywą z przepustem kabl. (KO=9) 600 x x x x x x x x x x x x Osłona boczna (KO) Osłona boczna pełna (KO=6) Osłona boczna z perforacją (KO=7) x x x x Uwaga!!! - Tekst pogrubiony dotyczy wyposażenia standardowego Str. 10

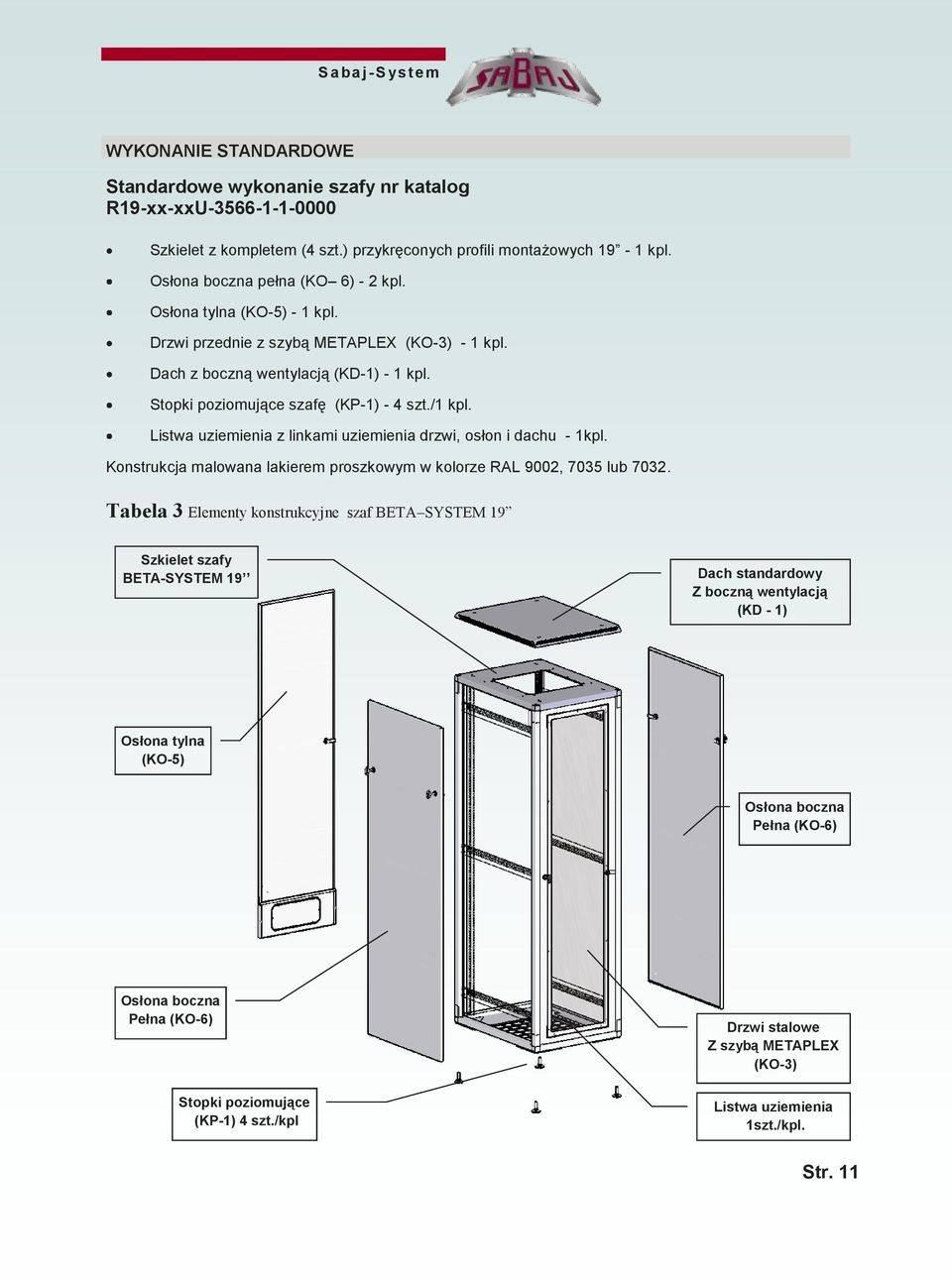

11 Sabaj-S ys tem WYKONANIE STANDARDOWE Standardowe wykonanie szafy nr katalog R19-xx-xxU Szkielet z kompletem (4 szt.) przykręconych profili montażowych 19-1 kpl. Osłona boczna pełna (KO 6) - 2 kpl. Osłona tylna (KO-5) - 1 kpl. Drzwi przednie z szybą METAPLEX (KO-3) - 1 kpl. Dach z boczną wentylacją (KD-1) - 1 kpl. Stopki poziomujące szafę (KP-1) - 4 szt./1 kpl. Listwa uziemienia z linkami uziemienia drzwi, osłon i dachu - 1kpl. Konstrukcja malowana lakierem proszkowym w kolorze RAL 9002, 7035 lub Tabela 3 Elementy konstrukcyjne szaf BETA SYSTEM 19 Szkielet szafy BETA-SYSTEM 19 Dach standardowy Z boczną wentylacją (KD - 1) Osłona tylna (KO-5) Osłona boczna Pełna (KO-6) Osłona boczna Pełna (KO-6) Stopki poziomujące (KP-1) 4 szt./kpl Drzwi stalowe Z szybą METAPLEX (KO-3) Listwa uziemienia 1szt./kpl. Str. 11

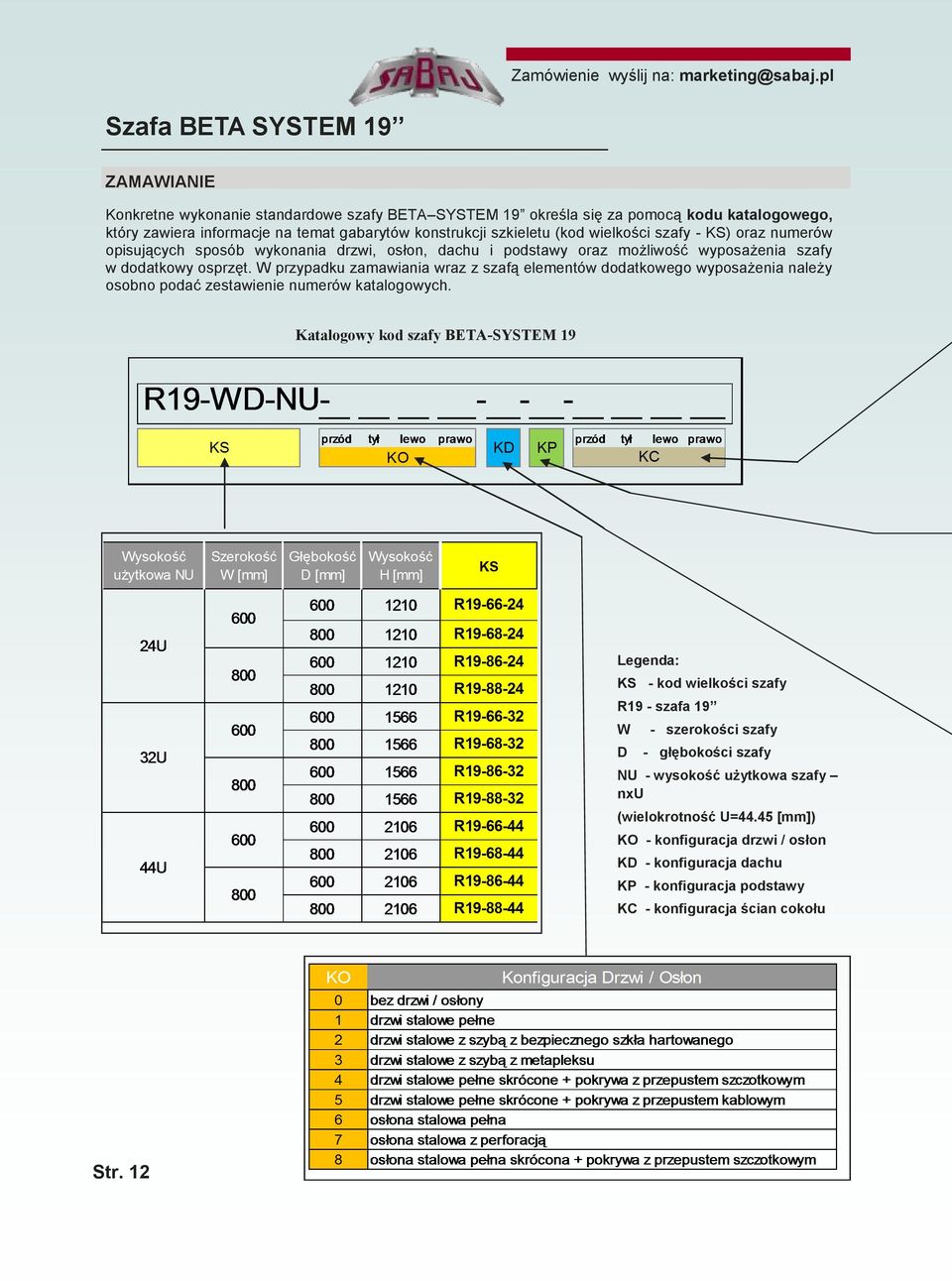

12 Zamówienie wyślij na: Szafa BETA SYSTEM 19 ZAMAWIANIE Konkretne wykonanie standardowe szafy BETA SYSTEM 19 określa się za pomocą kodu katalogowego, który zawiera informacje na temat gabarytów konstrukcji szkieletu (kod wielkości szafy - KS) oraz numerów opisujących sposób wykonania drzwi, osłon, dachu i podstawy oraz możliwość wyposażenia szafy w dodatkowy osprzęt. W przypadku zamawiania wraz z szafą elementów dodatkowego wyposażenia należy osobno podać zestawienie numerów katalogowych. Katalogowy kod szafy BETA-SYSTEM 19 Legenda: KS - kod wielkości szafy R19 - szafa 19 W D - szerokości szafy - głębokości szafy NU - wysokość użytkowa szafy nxu (wielokrotność U=44.45 [mm]) KO - konfiguracja drzwi / osłon KD - konfiguracja dachu KP - konfiguracja podstawy KC - konfiguracja ścian cokołu Str. 12

13 Sabaj-S ys tem Zestawienie wykonań elementów obudowy szafy BETA SYSTEM 19 KD Konfiguracja Dachu 0 bez dachu 1 dach standardowy (z boczną wentylacją ) 2 dach z dodatkową perforacją wentylacyjną 3 dach z przepustem szczotkowym (*) 4 dach z przepustem kablowym (**) (*) zastosowanie panelu wentylacyjnego dachowego tylko w wersji 2-wentyl.z przepustem szczotkowym (**) możliwe zastosowanie panelu wentylacyjnego dachowego tylko w wersji 2-wentyl. z przepustem kablowym Przykład zamówienia szafy - wzór (R19 SG-NU-KO-KD-KP-KC) R Powyższy kod katalogowy oznacza szafę stojącą R19 o szerokości 800 mm, głębokości 600 mm i wysokości użytkowej 32U. Drzwi przednie z blachy stalowej z szybą ze szkła hartowanego; tylną i boczne ściany tworzą zdejmowane osłony stalowe pełne. Z góry szafę przykrywa dach standardowy. Podstawę szafy stanowi cokół zwykły (100 mm) wyposażony w stopki do regulacji pionowego ustawienia szafy. Tylna ścianka cokołu wyposażona jest w przepust szczotkowy, natomiast pozostałe ścianki cokołu są pełne. Wewnątrz szafy znajdują się są cztery profile montażowe, zamocowane do poprzeczek szkieletu za pomocą wsporników. Szafa zamawiana bez wyposażenia dodatkowego. Str. 13

14 Zamówienie wyślij na: Konfiguracja osłon ( KO) - drzwi Drzwi przednie osadzone są w ramie nośnej za pomocą zawiasów i zabezpieczone zamkiem. W zależności od wersji szafy, wykonane są z blachy stalowej z szybą ze szkła hartowanego lub z metapleksu oraz bez przeszklenia (pełne). Wszystkie zamki, zarówno drzwi jak i osłon są obsługiwane jednym typem klucza. Dane techniczne: Materiał: Blacha stalowa 1,5 [mm] Powierzchnia: Nanoceramika natryskowa, powlekanie proszkowe w strukturze RAL 9002 Klasa ochrony: IP 30 według IEC 529 Zakres dostawy: Drzwi standardowo zamontowane są jako drzwi lewe z zamkiem płetwowym rozmiar 5. Wyposażone w zawiasy z kątem otwarcia około 120.W przypadku drzwi przeszklonych od wewnątrz zamontowane są perforowane ceowniki wzmacniające. STANDARD Str. 14 Zamek + Klucz

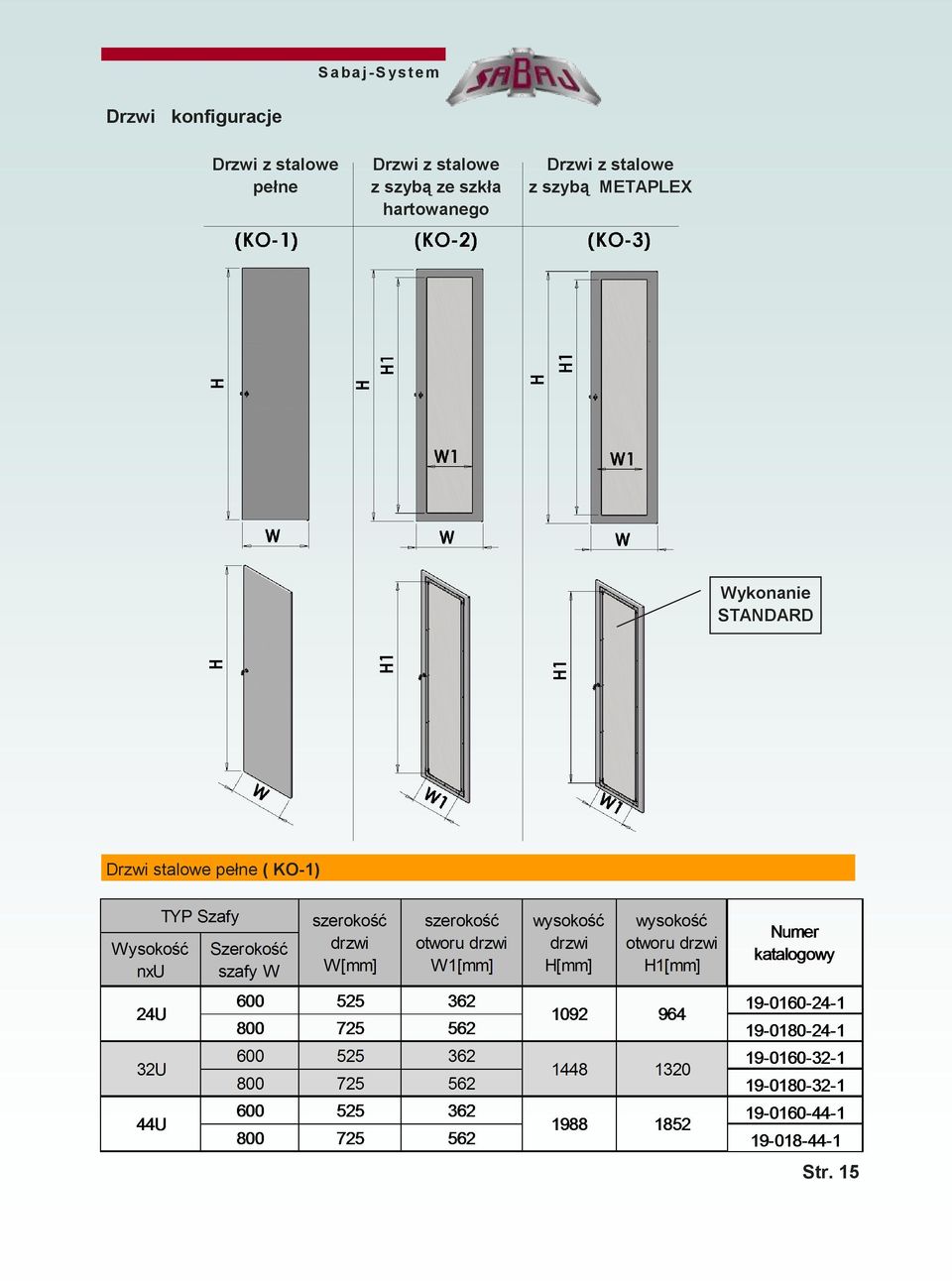

15 Sabaj-S ys tem Drzwi konfiguracje Drzwi z stalowe pełne Drzwi z stalowe z szybą ze szkła hartowanego Drzwi z stalowe z szybą METAPLEX Wykonanie STANDARD Drzwi stalowe pełne ( KO-1) Str. 15

16 Zamówienie wyślij na : marketing@sabaj.pl Konfiguracja osłon (KO) - drzwi Drzwi stalowe z szybą z bezpiecznego szkła hartowanego (KO-2) Drzwi stalowe z szybą z METAPLEXU (KO-3) Przykład zamówienia szafy z drzwiami z METAPLEXUwzór (R19 SG-NU-KO-KD-KP-KC) R xxx-x-x-xxxx Powyższy kod katalogowy oznacza szafę stojącą R19 o szerokości 800 mm, głębokości 600 mm i wysokości użytkowej 32U. Przód szafy wyposażony jest w drzwi przednie z blachy stalowej z szybą z METAPLEXU (KO-3) Str. 16

17 Sabaj-S ys tem Konfiguracja osłon (KO) - boki Osłony boczne osadzone są w ramie nośnej za pomocą dwóch kołków ustalających i zabezpieczone za pomocą dwóch zamków, co umożliwia ich szybki demontaż i wygodny dostęp do wnętrza szafy. Wszystkie zamki, zarówno drzwi jak i osłon są obsługiwane jednym typem klucza. Dane techniczne: Materiał: Blacha stalowa 1,5 [mm] Powierzchnia: Nanoceramika natryskowa, powlekanie proszkowe w strukturze RAL 9002 Klasa ochrony: IP 30 według IEC 529 Zakres dostawy: osłona boczna uziemiona z kompletem zamków STANDARD Osłona stalowa pełna (KO-6) Szybkie zdejmowanie osłon dzięki zastosowaniu zamków Str. 17

18 Konfiguracja osłon (KO) - boki Zamówienie wyślij na: marketing@sabaj.pl Osłona stalowa pełna Osłona stalowa z perforacją Osłona skrócona z przepustem szczotkowym Osłona skrócona z przepustem kablowym STANDARD Przepust KABLOWY Przepust SZCZOTKOWY Osłona stalowa pełna (KO-6) STANDARD Str. 18 Wysokość nxu 24U 32U 44U TYP Szafy Głębokość szafy D[mm] głębokość osłony W [mm] wysokość osłony H [mm] Numer katalogowy

19 Sabaj-S ys tem Osłony boczne szafy BETA SYSTEM 19 Osłona stalowa pełna (KO-7) Wysokość nxu 24U 32U 44U TYP Szafy Głębokość szafy szerokość osłony SZ[mm] wysokość osłony W[mm] Numer katalogowy Osłona stalowa pełna skrócona z pokrywą z przepustem szczotkowym (KO-8) Wysokość nxu 24U 32U 44U TYP Szafy Głębokość szafy D [mm] szerokość osłony W [mm] wysokość osłony H [mm] Numer katalogowy Osłona stalowa pełna skrócona + pokrywa z przepustem kablowym (KO-9) Wysokość nxu 24U 32U 44U TYP Szafy Głębokość szafy D[mm] szerokość osłony W[mm] wysokość osłony H[mm] Numer katalogowy Str. 19

20 Zamówienie wyślij na: Konfiguracja osłon (KO) - osłona tylna Osłona tylna w zależności od wersji szafy, występuje jako osłona pełna lub osłona skrócona wraz z pokrywą z przepustami. Osłona tylna wykonana jest z blachy stalowej malowanej proszkowo RAL Osłona i pokrywa są uziemione. Dane techniczne: Materiał: Blacha stalowa 1,5 [mm] Powierzchnia: Nanoceramika natryskowa, powlekanie proszkowe w strukturze RAL 9002 Klasa ochrony: IP 30 według IEC 529 Zakres dostawy: Drzwi standardowo zamontowane są jako drzwi lewe z zamkiem płetwowym rozmiar 5. Wyposażone w zawiasy z kątem otwarcia około 120. W przypadku drzwi przeszklonych od wewnątrz zamontowane są perforowane ceowniki. Dodatkowo w skład dostawy wchodzi pokrywa z przepustem kablowym lub z przepustem szczotkowym. STANDARD Standardowe wyposażenie szafy BETA- SYSTEM to osłona tylna (KO-5) Drzwi stalowe Pełne skrócone Str. 20 Pokrywa z przepustem KABLOWYM

21 Sabaj-S ys tem Konfiguracja osłon (KO) - osłona tylna STANDARD Drzwi stalowe pełne skrócone z pokrywą z przepustem KABLOWYM Drzwi stalowe pełne skrócone z Pokrywa z przepustem SZCZOTKOWYM Osłona stalowa Drzwi stalowe skrócone z pokrywą z przepustem szczotkowym (KO 4) Str. 21

22 Zamówienie wyślij na: Konfiguracja osłon (KO) - osłona tylna Drzwi stalowe skrócone z pokrywą z przepustem kablowym (KO 5) STANDARD Drzwi stalowe pełne (KO 6) Wysokość nxu 24U 32U 44U TYP Szafy Szerokość szafy szerokość drzwi SZ[mm] wysokość drzwi W[mm] wysokość drzwi skróconych W1[mm] Numer katalogowy x x x Przykład zamówienia szafy z drzwiami stalowymi skróconymi + pokrywa z przepustem kablowym (KO 5) - wzór (R19-SG-NU-KO-KD-KP-KC) R x5xx-x-x-xxxx Powyższy kod katalogowy oznacza szafę stojącą R19 o szerokości 800 mm, głębokości 600 mm i wysokości użytkowej 32U. Tył szafy wyposażony jest w drzwi stalowe skrócone z pokrywą z przepustem kablowym (KO-5) Str. 22

23 Sabaj-S ys tem Konfiguracja podstawy (KP) Szafa może być ustawiana na stopkach regulowanych, na kółkach, na cokole poziomowanym (wyposażonym w stopki), albo na cokole bez możliwości poziomowania (bez stopek lub na kółkach). Standardowo szafa wyposażona jest w stopki poziomujące (KP-1) nr katalog Opcjonalnie można wyposażyć szafę w kółka jezdne skrętne (KP-2), dwa kółka skrętne nr katalog i dwa kółka skrętne z hamulcem Szafę można wyposażyć również w cokół zwykły (KP-3) lub cokół na stopkach poziomujących (KP-4) oraz cokół na kółkach jezdnych (KP-5). W przypadku cokołu na stopkach poziomujących w skład dostawy wchodzi cokół oraz stopki poziomujące 4 szt , które zamontowane są w cokole. W przypadku cokołu na kółkach w skład dostawy wchodzi cokół oraz kółka jezdne 2 szt skrętne i 2 szt skrętne z hamulcem. Kółka są zamontowane w cokole. STANDARD Cokół (KP 3) Stopka poziomująca (KP-1) STANDARD Cokół na stopkach (KP 4) Kółko jezdne skrętne (KP-2) Kółko jezdne skrętne z hamulcem (KP-2) Cokół na kółkach (KP 5) Str. 23

24 Zamówienie wyślij na: Konfiguracja podstawy (KP) Stopka poziomująca (KP-1) Występuje jako standardowe wyposażenie szafy BETA-SYSTEM. Stopka montowana jest w podłodze szafy w celu właściwego jej wypoziomowania. Zakres dostawy: Łącznie z szafą w wykonaniu standardowym lub jako element katalogowy nr (1szt.) Kółko jezdne (KP-2) Występuje jako opcja wyposażenia szafy BETA-SYSTEM. Komplet kółek (4szt.) montowany jest w podłodze szafy. Zalecane jest zamawianie 2 sztuk kół skrętnych nr i 2 sztuk kół skrętnych z hamulcem nr Zakres dostawy: Kółko jezdne skrętne (KP-2) nr katalogowy szt. Kółko jezdne skrętne z hamulcem (KP-2) nr katalogowy szt. Cokół zwykły (KP-3) Występuje jako opcja szafy BETA-SYSTEM. Cokół zamontowany jest w podłodze szafy. Dane techniczne: Materiał: Blacha stalowa 1,5 [mm] Powierzchnia Nanoceramika natryskowa, powlekanie proszkowe w strukturze RAL 9002 Klasa ochrony: IP 30 według IEC 529 Zakres dostawy: Łącznie z elementami montażowymi. Str. 24

25 Sabaj-S ys tem Konfiguracja podstawy (KP) Cokół na stopkach (KP-4) Występuje jako opcja szafy BETA-SYSTEM. Cokół zamontowany jest w podłodze szafy. Dane techniczne: Materiał: Blacha stalowa 1,5 [mm]. Powierzchnia: Nanoceramika natryskowa, powlekanie proszkowe w strukturze RAL Klasa ochrony: IP 30 według IEC 529. Zakres dostawy: Łącznie ze stopkami poziomującymi nr i elementami montażowymi. Cokół na kółkach (KP-5) Występuje jako opcja szafy BETA-SYSTEM. Cokół zamontowany jest w podłodze szafy. Dane techniczne: Materiał: Blacha stalowa 1,5 [mm]. Powierzchnia: Nanoceramika natryskowa, powlekanie proszkowe w strukturze RAL Klasa ochrony: IP 30 według IEC 529. Zakres dostawy: Łącznie z kółkami jezdnymi nr i wraz z elementami montażowymi. Str. 25

26 Zamówienie wyślij na: Konfiguracja ścian cokołu (KC) Szafa może być ustawiana na cokole, który wyposażony jest w dekle. W zależności od potrzeby stosuje się poszczególne konfiguracje. Dane techniczne: Materiał: Blacha stalowa 1,5 [mm] Powierzchnia: Nanoceramika natryskowa, powlekanie proszkowe w strukturze RAL 9002 Zakres dostawy: Dekiel z wylewaną uszczelką łącznie z elementami montażowymi. Dekiel pełny (KC-1) lub (KC-4) Dekiel pełny dla cokołu H=100[mm] - (KC-1)-1szt. nr katalogowy Dekiel pełny dla cokołu H=200[mm] - (KC-4)-1szt. nr katalogowy Dekiel z perforacją (KC-2) lub (KC-5) Dekiel z perforacją dla cokołu H=100[mm] - (KC-2)- 1szt. nr katalogowy Dekiel z perforacją dla cokołu H=200[mm] - (KC-5)- 1szt. nr katalogowy Dekiel z przepustem szczotkowym (KC-3) lub (KC-6) Zakres dostawy: Dekiel z przepustem szczotkowym dla cokołu H=100[mm] - (KC-3)- 1szt. nr katalogowy Dekiel z przepustem szczotkowym dla cokołu H=200[mm] - (KC-6)- 1szt. nr katalogowy Str. 26

27 Sabaj-S ys tem Konfiguracja dachu (KD) Szafa może być ustawiana na cokole, który wyposażony jest w dekle. W zależności od potrzeby stosuje się poszczególne konfiguracje. Dane techniczne: Materiał: Blacha stalowa 1,5 [mm] Powierzchnia: Nanoceramika natryskowa, powlekanie proszkowe w strukturze RAL 9002 Zakres dostawy: Dekiel z wylewaną uszczelką łącznie z elementami montażowymi. KD 0 bez dachu Konfiguracja Dachu 1 dach standardowy (z boczną wentylacją ) 2 dach z dodatkową perforacją wentylacyjną 3 dach z przepustem szczotkowym (*) 4 dach z przepustem kablowym (**) Dekiel pełny (KD-1) Dach standardowy z boczną wentylacją - (KD-1) - 1szt. nr katalogowy Zakres dostawy: Pokrywa łącznie z elementami montażowymi. Dekiel perforowany (KD-2) Dach z dodatkową perforacją wentylacyjną (KD-2) - 1 szt. nr katalogowy Zakres dostawy: Pokrywa łącznie z elementami montażowymi. Dekiel z przepustem szczotkowym (KD-3) (*) Dach z przepustem szczotkowym (KD-2) - 1szt. nr katalogowy Zakres dostawy: Pokrywa z listwą szczotkową łącznie z elementami (*)Możliwe zastosowanie panelu wentylacyjnego dachowego tylko w wersji 2-wentyl. z przepustem szczotkowym. Dekiel z przepustem kablowym (KD-4) (**) Dach z przepustem kablowym (KD-2) - 1szt. nr katalogowy Zakres dostawy: Pokrywa z listwą szczotkową łącznie z elementami montażowymi.(**) Możliwe zastosowanie panelu wentylacyjnego dachowego tylko w wersji 2-wentyl. z przepustem kablowym. Str. 27

28 Sabaj-S ys tem Wisząca szafka 19 SWK ZASTOSOWANIE Wisząca, jednoczęściowa szafa SWK służy do zabudowy urządzeń teleinformatycznych, osprzętu sieciowego, automatyki przemysłowej, skonstruowanych w oparciu o system 19 montażu oraz innych urządzeń elektronicznych. DANE TECHNICZNE Szafa zbudowana jest w oparciu o konstrukcję samonośną, wykonaną z elementów typizowanych (płaszcza dolno-bocznego i górno-bocznego), płaszcza tylnego oraz drzwi przednich. Standardowe wykonanie szafy SWK: konstrukcja z blachy stalowej lakier proszkowy RAL 9002 obudowa ze zdejmowaną tylną osłoną - 1 kpl. dwa profile montażowe 19-1 kpl. drzwi przednie, wykonane w danej konfiguracji - 1 kpl. stopień ochrony IP44 zgodnie z wymaganiami normy IEC529. nr katalog SWKu U-1-1 Standardowe wykonania obejmują szafy o wysokościach użytkowych 6U, 10U, 12U, 15U, 18U, wyposażone w dwa profile montażowe systemu 19 (perforowanych rastrem U =44.45 mm). Boczne poprzeczki, przymocowane wewnątrz obudowy, umożliwiają ustalenie profili 19 na dowolnej głębokości szafy. W tylnej części pokrywy górnej i dolnej znajdują się przepusty kablowe z zaślepką, umożliwiające doprowadzenie do szafy wiązek kablowych. W celu umożliwienia przewietrzania wnętrza istnieje możliwość zamontowania filtra z wentylatorem (IP54) oraz filtra (IP54) dla zachowania szczelności obudowy. Montaż szafy na ścianie umożliwiają otwory wykonane w tylnej ścianie obudowy. W tylnej ścianie występuje otwór zaślepiony zdejmowana osłoną. Drzwi przednie, zależnie od wersji szafy, wykonane są z blachy stalowej z szybą (gr. 4mm) ze szkła hartowanego oraz jako całkowicie stalowe. Szafy SWK dostępne są również w wersji uproszczonej SWKu - która pozbawiona jest zdejmowanej osłony tylnej ściana tylna pełna, oraz zespołu uziemienia obudowy (szyna uziemiająca z kompletem przewodów uziemiających obudowę jest dostępna osobno jako wyposażenie dodatkowe). Obudowa posiada tylko jeden przepust kablowy z zaślepką w płycie dachowej lub podłogowej. Pozostałe cechy użytkowe pozostają bez zmian. ZAMAWIANIE Szafy SWK, SWKu określa się za pomocą katalogowego kodu, który zawiera informacje na temat gabarytów konstrukcji (kod wielkości szafy - KS) oraz numerów opisujących konfigurację drzwi oraz konfigurację wyposażenia dodatkowego. W celu zamówienia wraz z szafą dodatkowego wyposażenia należy osobno podać zestawienie numerów katalogowych według poniższego schematu. Na indywidualne zamówienie możliwe jest wykonanie szafy niestandardowej, zarówno w zakresie wykonania jak i wyposażenia. Str. 28

29 Zamówienie wyślij na: Katalogowy kod szaf SWK (SWKu) SWK-19-SG-NU- - KS KO KD KP Legenda: KS - kod wielkości szafy W - szerokości szafy D - głębokości szafy NU - wysokość użytkowa szafy nxu (wielokrotność U=44.45 [mm]) KO - konfiguracja drzwi KD - konfiguracja dachu KP - konfiguracja podłogi Wysokość użytkowa NU Szerokość S [mm] Wysokość W [mm] Głębokość G [mm] Kod wielkości szafy SWK Kod wielkości szafy SWKu 300 SWK SWKu U SWK SWKu SWK SWKu SWK SWKu U SWK SWKu SWK SWKu SWK SWKu U SWK SWKu SWK SWKu SWK SWKu U SWK SWKu SWK SWKu SWK SWKu U SWK SWKu SWK SWKu KO Konfiguracja Drzwi 1 drzwi stalowe z szybą z bezpiecznego szkła hartowanego 2 drzwi stalowe pełne KD Konfiguracja Dachu 0 bez otworu 1 z przepustem kablowym (z zaślepką) 2 z otworem montażowym wentylatora/filtra powietrza IP 54 3 z przepustem kablowym (z zaślepką) oraz z otworem montażowym wentylatora/filtra powietrza IP 54 KP Konfiguracja Podłogi 0 bez otworu 1 z przepustem kablowym (z zaślepką) 2 z otworem montażowym wentylatora/filtra powietrza IP 54 3 z przepustem kablowym (z zaślepką) oraz z otworem montażowym wentylatora/filtra powietrza IP 54 Str. 29

30 Sabaj-S ys tem Wisząca szafka 19 SWK Przykład zamówienia Przykład zamówienia szafy w wykonaniu standardowym wzór (SWK-19-SG-NU-KO-KDKP) SWK Powyższy kod katalogowy oznacza jednoczęściową szafę wiszącą SWK o szerokości 600 mm, głębokości 400 mm i wysokości użytkowej 12U. Drzwi przednie stalowe z szybą ze szkła hartowanego. Tylna osłona zdejmowana. W dachu i podłodze obudowy występują po jednym przepuście kablowym z zaślepką. Wewnątrz szafy znajdują się są dwa profile montażowe, zamocowane do perforowanych poprzeczek szkieletu. Wszystkie elementy obudowy są uziemione. Bez wyposażenia dodatkowego. Przykład zamówienia szafy w wykonaniu uproszczonym wzór [SWKu-19-SG-NU-KO-01(lub 10)] SWKu Szafa jak wyżej, ale bez zdejmowanej tylnej osłony (ściana tylna pełna). Elementy obudowy (nieuziemione) posiadają kołki gwintowane do podłączenia szyny uziemiającej i przewodów ochronnych. Jeden przepust kablowy w podłodze. Bez wyposażenia dodatkowego. Zakres dostawy Szafy SWK dostarczane są kompletnie zmontowane, natomiast ewentualne wyposażenie dodatkowe wraz elementami do montażu w osobnych opakowaniach lub zamontowane w szafie. WYPOSAŻENIE DODATKOWE Firma SABAJ oferuje wyposażenie dodatkowe do szaf 19 zarówno stojących jak i wiszących. W ofercie można znaleźć zarówno elementy uzupełniające konstrukcje szaf jak i osprzęt montowany w systemie 19. W ofercie występują między innymi takie pozycje jak dodatkowe profile 19, półka 19, wentylator, termostat, listwa zasilająca oraz zespół uziemienia. Przy zamawianiu więcej niż 2 sztuk profili 19 w jednej szafie, nadmiar profili należy potraktować jako niestandardowe wyposażenie szafy i uwzględnić w opisie dodatkowego wyposażenia. W celu uzyskania dodatkowego miejsca można zastosować półki 19 2U 270. Dla uzyskania odpowiednich warunków pracy urządzeń zamontowanych wewnątrz szafy, mocowane są do płyty dachowej lub/i podłogowej (wewnątrz obudowy) wentylatory. Dodatkowym elementem, często stosowanym w układach zapewnienia warunków klimatycznych jest termostat sterujący pracą wentylatora. Na 19-calowej szynie TH 35 mm, możliwe jest zainstalowanie różnego rodzaju aparatury modułowej typu wyłączniki, przekaźniki, styczniki. Listwy zasilania 19 umożliwiają zasilanie urządzeń zainstalowanych w dowolnym miejscu wewnątrz szafy. Dokumentację formatu A4 można przechowywać w kieszeni, którą można zamocować np. na drzwiach szafy. Wykaz dodatkowego wyposażenia szafy wiszących na stronie 34. Str. 30

31 Zamówienie wyślij na: Wisząca szafka 19 SWK-2 ZASTOSOWANIE Wisząca, dwuczęściowa szafa SWK 2 służy do zabudowy urządzeń teleinformatycznych, osprzętu sieciowego, automatyki przemysłowej, skonstruowanych w oparciu o system 19 montażu oraz innych urządzeń elektronicznych. Ze względu na różnorodność zastosowań, szafa ta może być stosowana wewnątrz pomieszczeń zarówno biurowych, jak i przemysłowych. DANE TECHNICZNE Szafa zbudowana jest w oparciu o konstrukcję samonośną, składającą się z obudowy części 19, (która składa się z płaszcza tylno bocznego, płyty dolnej i górnej oraz drzwi przednich) oraz obudowy części przyściennej, połączonych ze sobą za pomocą zawiasów. Standardowe wykonanie szafy SWK2: konstrukcja z blachy stalowej lakier proszkowy RAL 9002 część (obudowa) 19-1 kpl. część (obudowa) przyścienna - 1 kpl. dwa profile montażowe 19-1 kpl. drzwi przednie, wykonane w danej konfiguracji -1 kpl. nr katalog SWK U-1-1 Standardowe wykonania obejmują szafy o wysokościach użytkowych 6U, 10U, 12U, 15U, 18U, wyposażone w dwa profile montażowe systemu 19 (perforowanych rastrem U =44.45 mm). Boczne poprzeczki, przymocowane wewnątrz części 19, umożliwiają ustalenie profili 19 na dowolnej głębokości szafy. Przewietrzania wnętrza umożliwiają perforacje wentylacyjne wykonane w dachu i podłodze obudowy części 19. W celu zintensyfikowania przewietrzania istnieje możliwość zamontowania wentylatora. Część 19 zamocowana jest do części przyściennej na zawiasach bocznych i zabezpieczana zamkiem. Część przyścienna posiada w płycie górnej i dolnej otwory umożliwiające doprowadzenie do szafy wiązek kablowych (zaślepka lub przepust szczotkowy). W tylnej ścianie części przyściennej wykonane są otwory umożliwiające montaż szafy na ścianie. Drzwi przednie, zależnie od wersji szafy, wykonane są z blachy stalowej z szybą (gr. 4mm) ze szkła hartowanego oraz jako całkowicie stalowe. Zamykanie i otwieranie zamka drzwi przednich szafy oraz zablokowywanie uchylnej części 19 odbywa się tym samym kluczem. Str. 31

32 Sabaj-S ys tem Wisząca szafka 19 SWK-2 ZAMAWIANIE Wykonanie standardowe szafy SWK 2 określa się za pomocą katalogowego kodu, który zawiera informacje o gabarytach konstrukcji (kod wielkości szafy - KS) oraz numerach opisujących konfigurację drzwi, konfigurację wykonania dachu i podłogi w części przyściennej obudowy oraz konfigurację wyposażenia dodatkowego. W celu zamówienia wraz z szafą dodatkowego wyposażenia należy osobno podać zestawienie numerów katalogowych wg poniższego schematu. Wysokość użytkowa NU 6U 10U 12U 15U 18U Katalogowy kod szaf SWK 2 SWK2-19-SG-NU- - KS KO KD KP Szerokość S [mm] Głębokość G [mm] Wysokość W [mm] Kod wielkości szafy SWK SWK SWK SWK SWK SWK SWK SWK SWK SWK Legenda: KS - kod wielkości szafy W - szerokości szafy D - głębokości szafy NU - wysokość użytkowa szafy nxu (wielokrotność U=44.45 [mm]) KO - konfiguracja drzwi KD - konfiguracja dachu KP - konfiguracja podłogi KO Konfiguracja Drzwi Części 19" 1 drzwi z bezpiecznego szkła hartowanego 2 drzwi z przydymionego metapleksu KD Konfiguracja Dachu Części Przyściennej 0 bez otworu 1 przepust kablowy z zaślepką 2 przepust szczotkowy Str. 32 KP Konfiguracja Podłogi Części Przyściennej 0 bez otworu 1 przepust kablowy z zaślepką 2 przepust szczotkowy

33 Zamówienie wyślij na: Wisząca szafka 19 SWK-2 Przykład zamówienia Przykład zamówienia szafy wzór (SWK2-19-SG-NU-KO-KDKP) SWK Powyższy kod katalogowy oznacza dwuczęściową szafę wiszącą SWK 2 o szerokości 600 mm, głębokości 500 mm i wysokości użytkowej 12U. Drzwi przednie szklane ze szkła hartowanego. Dach oraz podłoga obudowy części 19 zawierają perforacje wentylacyjne. W części przyściennej płyta górna obudowy zawiera przepust szczotkowy, natomiast płyta dolna zawiera przepust kablowy z zaślepką. Wewnątrz szafy znajdują się są dwa profile montażowe, zamocowane do perforowanych poprzeczek szkieletu. Wszystkie elementy obudowy uziemione. Szafa zamawiana bez wyposażenia dodatkowego. Zakres dostawy Szafy SWK dostarczane są kompletnie zmontowane, natomiast ewentualne wyposażenie dodatkowe wraz elementami do montażu w osobnych opakowaniach lub zamontowane w szafie wg życzenia zamawiającego. WYPOSAŻENIE DODATKOWE Firma SABAJ oferuje wyposażenie dodatkowe do szaf 19 zarówno stojących jak i wiszących. W ofercie można znaleźć zarówno elementy uzupełniające konstrukcje szaf jak i osprzęt montowany w systemie 19. W ofercie występują między innymi takie pozycje jak dodatkowe profile 19, półka 19, wentylator, termostat, listwa zasilająca oraz zespół uziemienia. Przy zamawianiu więcej niż 2 sztuk profili 19 w jednej szafie, nadmiar profili należy potraktować jako niestandardowe wyposażenie szafy i uwzględnić w opisie dodatkowego wyposażenia. W celu uzyskania dodatkowego miejsca można zastosować półki 19 2U 270. Dla uzyskania odpowiednich warunków pracy urządzeń zamontowanych wewnątrz szafy, mocowane są do płyty dachowej lub/i podłogowej (wewnątrz obudowy) wentylatory. Dodatkowym elementem, często stosowanym w układach zapewnienia warunków klimatycznych jest termostat sterujący pracą wentylatora. Na 19-calowej szynie TH 35 mm, możliwe jest zainstalowanie różnego rodzaju aparatury modułowej typu wyłączniki, przekaźniki, styczniki. Listwy zasilania 19 umożliwiają zasilanie urządzeń zainstalowanych w dowolnym miejscu wewnątrz szafy. Dokumentację formatu A4 można przechowywać w kieszeni, którą można zamocować np. na drzwiach szafy. Tabela 3 Wykaz dodatkowego wyposażenia szafy wiszących Str. 33

34 Sabaj-S ys tem Tabela 3 Wykaz dodatkowego wyposażenia szafy wiszących Nr katalogowy Wyposażenie dodatkowe Nazwa elementu Profil montażowy 19" 6U - profil dodatkowy Profil montażowy 19" 10U -profil dodatkowy Profil montażowy 19" 12U -profil dodatkowy Profil montażowy 19" 15U -profil dodatkowy Profil montażowy 19" 18U -profil dodatkowy Półka 19" 2U - 270mm Zaślepka 19" 1U - zakrywa wolną przestrzeń między elementami mocowanymi w systemie 19" Zaślepka 19" 2U - zakrywa wolną przestrzeń między elementami mocowanymi w systemie 19" Panel wentylacyjny 19" 2-wentylatorowy (wydajność 320 m3/h) Wentylator dachowo-podłogowy W1 (wydajność 160 m3/h) Wentylator dachowo-podłogowy W2 (wydajność 300 m3/h) Filtr powietrza IP 54 z wentylatorem (wydajność 57 m3/h) Filtr powietrza IP 54 z wentylatorem (wydajność 120 m3/h) Filtr powietrza IP 54 z wentylatorem (wydajność 130 m3/h) Filtr powietrza IP 54 (dla wydajności 57 m3/h) Filtr powietrza IP 54 (dla wydajności 120 m3/h) Filtr powietrza IP 54 (dla wydajności 130 m3/h) Panel światłowodowy 19" 1U - 12xST Panel światłowodowy 19" 1U - 16xST Panel światłowodowy 19" 1U - 24xST Panel światłowodowy 19" 1U - 16xSC Panel światłowodowy 19" 1U - 24xSC Panel światłowodowy 19" 1U - 12xSC duplex Panel światłowodowy 19" 1U - 16xSC duplex Panel światłowodowy 19" 1U - 24xSC duplex Uchwyt kablowy pionowego prowadzenia kabli Panel kablowy 19" 1U poziomego prowadzenia kabli Listwa zasilająca 19" ( 5 x 220 V, 10A) Szyna uziemiająca z kompletem przewodów uziemiających (do szaf SWKu) Szyna modułowa TH-35 (19") Termostat (zakres nastawy temp C, moc załączania 6A (2) 250 V AC) Osłona wentylatora W Osłona wentylatora W Kieszeń na dokumentację (A4) Komplet mocujący (śruba M6 + nakrętka klatkowa) Str. 34

35 Zamówienie wyślij na: NOTATKI Str. 35

36 Sabaj-S ys tem Wisząca szafka CYBER 19 Szafka wisząca CYBER służy do zabudowy urządzeń teleinformatycznych skonstruowanych w oparciu o system 19 OPIS KONSTRUKCJI doskonale nadaje się do zastosowania w małych sieciach biurowych i domowych konstrukcja samonośna spawana standardowe wykonania obejmują szafy o wysokościach użytkowych 6U, 10U, 12U, 15U, 18U, szczelna obudowa zapewnia ochronę aparatury wg stopnia IP20 zgodna z IEC 529. belki nośne 19 zintegrowane z obudową drzwi z zamkiem i z szybą ze szkła hartowanego szyna uziemiająca z kompletem przewodów uziemiających obudowa posiada przepust kablowy od góry od dołu oraz na ścianach bocznych możliwość zamontowania filtra z wentylatorem DANE TECHNICZNE Str. 36

37 Zamówienie wyślij na: Wisząca szafka CYBER 19 KOD SZAFY Wysokość użytkowa NU Szerokość W [mm] Wysokość H [mm] Głębokość D [mm] Kod wielkości szafy CYBER 300 CYBER U CYBER CYBER CYBER U CYBER CYBER CYBER U CYBER CYBER CYBER U CYBER CYBER CYBER U CYBER CYBER Zakres Dostawy Szafy dostarczane są kompletnie zmontowane, natomiast ewentualne wyposażenie dodatkowe wraz z elementami do montażu w osobnych opakowaniach lub zamontowane są w szafie wg życzenia zamawiającego. Na indywidualne zamówienie możliwe jest wykonanie szafy niestandardowej, zarówno w zakresie wykonania jak i wyposażenia. Str. 37

38 Sabaj-S ys tem Skrzynka abonencka TV Cable 19 1U Teleinformatyczna obudowa TV Cable 19-1U w blokowych rozdzielniach sieci internetowych i CATV. idealnie nadaje się do zastosowania OPIS Służy do zabudowy urządzeń skonstruowanych w oparciu o system 19. Głównym przeznaczeniem skrzynki TVC 19 jest montaż aparatury teleinformatycznej w miejscach narażonych na dewastacje i kradzież wyposażenia skrzynki. DANE TECHNICZNE TVC U-15-z konstrukcja samonośna spawana standardowe wykonania obejmują wysokości użytkowe 1U korpus stalowy Kątownik 19-2 szt. uchwyt światłowodu dystans kieszeni -1 szt. uchwyt przewodu - 2 szt. drzwi przednie stalowe z zamkiem przewody ochronne osłon i drzwi powierzchnia: Nanoceramika natryskowa, powlekanie proszkowe w strukturze RAL 9002 (jasnoszary) Str. 38

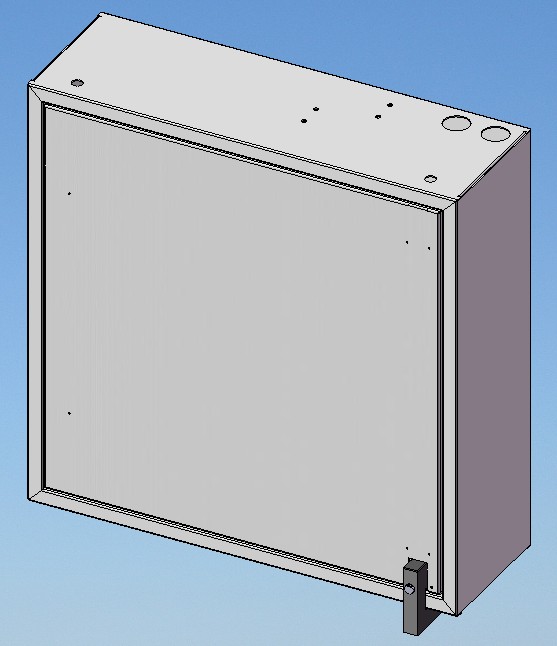

39 Zamówienie wyślij na: Skrzynka abonencka TV Cable U TVC U-18-k konstrukcja samonośna spawana standardowe wykonania obejmują wysokości użytkowe 2U korpus stalowy kątownik 19-4 szt. dystans kieszeni - 1 szt. uchwyt przewodu - 1kpl. drzwi przednie stalowe z kłódką trzpieniową przewody ochronne osłon i drzwi powierzchnia: Nanoceramika natryskowa, powlekanie proszkowe w strukturze RAL 9002 (jasnoszary) KOD STELAŻA Wysokość użytkowa NU Szerokość W [mm] Wysokość H [mm] Zabezpieczenie Głębokość D [mm] Kod wielkości Skrzynki 19'' 1U Z(zamek) 150 TVC U-15-z 2U K(kłódka) 180 TVC U-18-k nu (..) 300 TVC 19-WH-nU-D-() Zakres Dostawy Szafy dostarczane są kompletnie zmontowane, natomiast ewentualne wyposażenie dodatkowe wraz z elementami do montażu w osobnych opakowaniach lub zamontowane są w szafie wg życzenia zamawiającego. Na indywidualne zamówienie możliwe jest wykonanie szafy niestandardowej, zarówno w zakresie wykonania jak i wyposażenia. Str. 39

40 Zamówienie wyślij na: AKCESORIA szaf 19 Firma SABAJ SYSTEM oferuje wyposażenie dodatkowe do szaf 19 zarówno stojących jak i wiszących. W ofercie można znaleźć zarówno elementy uzupełniające konstrukcje szaf jak i osprzęt montowany w systemie 19. Półki 19 Półki stałe i wysuwane mogą tworzyć solidną podstawę ciężkich urządzeń, np. monitora czy komputera. Półki w zależności od głębokości szafy i od ciężaru spoczywających urządzeń stosuje się : Półka 2Ugłębokość 450[mm] nr katalog Półka 2U głębokość 270[mm] nr katalog Półka 1U głębokość 650[mm] nr katalog Półka 1U głębokość 650[mm] nr katalog Półka wysuwana 1U głębokość 650[mm] nr katalog Półka wysuwana 1U głębokość 650[mm] nr katalog Zakres dostawy: Półki wykonane z blachy stalowej o grubości 1,5 [mm], malowane proszkowo RAL 9002 Str. 40

41 Sabaj-S ys tem AKCESORIA szaf 19 Zaślepki 1U-2U Z a ś l e p k i z a k r y w a j ą w o l n ą przestrzeń między elementami mocowanymi w systemie 19. Zaślepki 19 w zależności od wysokości użytkowej HE = 44,45 [mm] występują: 1U nr katalog U nr katalog Zakres dostawy: Zaślepka 19 wykonana z blachy stalowej o grubości 1 [mm], malowana proszkowo RAL 9002 Prowadnice kablowe Do organizacji okablowania wewnątrz szafy służą m.in. uchwyty kablowe pionowego prowadzenia kabli oraz poziome, 19 prowadnice kablowe z wieszakami. Prowadnice kablowe 19 w zależności od kierunku prowadzenia wiązek kablowych stosuje się : Uchwyt pionowego prowadzenia kabli nr katalog Panel 19 1U prowadzenia kabli nr katalog Zakres dostawy: Prowadnice wykonana z blachy stalowej o grubości 1 [mm], malowana proszkowo RAL Listwa zasilająca Listwa zasilania 19 umożliwiają zasilanie urządzeń zainstalowanych w dowolnym miejscu wewnątrz szafy. Listwa zasilająca (5x220[V], 10[A] nr katalog Zakres dostawy: Listwa zasilająca wraz z przewodem zasilającym wspornikiem i malowanym proszkowo RAL 9002 Str. 41

42 Zamówienie wyślij na: AKCESORIA szaf 19 Panel światłowodowy 19-1U Szafa może być wyposażona w panel światłowodowy z wybrana czołówką wraz ze wspornikiem pod światłowody Zakres dostawy: W skład dostawy wchodzą: skrzynka wraz z pokrywą, oraz nieuzbrojona czołówka światłowodowa i wspornik pod światłowody W zależności o rodzaju gniazda dobiera się czołówkę panelu światłowodowego Całość wykonana jest z blachy stalowej o grubości 1,5 [mm], malowana proszkowo RAL 9002 Czołówki 19-1U (elementy panelu światłowodowego) Str. 42

43 Sabaj-S ys tem AKCESORIA szaf 19 Wentylator Podstawowym elementem zapewniającym odpowiednie warunki klimatyczne jest kompaktowy wentylator osiowy. W zależności od konfiguracji można zamówić wentylator z filtrem powietrza. Filtr powietrza jest złożony z kratki wentylacyjnej i włókniny filtrującej. Zakres dostawy: W zależności od numeru katalogowego w skład dostawy wchodzą: wentylator z filtrem powietrza lub wentylator lub filtr powietrza Nr katalogowy Nazwa elementu Wentylator dachowo-podłogowy W1 (wydajność 160 m3/h) Wentylator dachowo-podłogowy W2 (wydajność 300 m3/h) Filtr powietrza IP 54 z wentylatorem (wydajność 57 m3/h) Filtr powietrza IP 54 z wentylatorem (wydajność 120 m3/h) Filtr powietrza IP 54 z wentylatorem (wydajność 130 m3/h) Filtr powietrza IP 54 (dla wydajności 57 m3/h) Filtr powietrza IP 54 (dla wydajności 120 m3/h) Filtr powietrza IP 54 (dla wydajności 130 m3/h) Panel wentylacyjny 19-1U Wysoko wydajnym elementem zapewniającym odpowiednie warunki klimatyczne jest panel wentylacyjny, zwykle montowany jest nad urządzeniami silnie grzejącymi się. Zakres dostawy: W skład dostawy wchodzą: dwa wentylatory osiowe, podświetlany wyłącznik, obudowa w standardzie 19. Termostat Dodatkowym elementem, często stosowanym w układach zapewnienia warunków klimatycznych jest termostat sterujący pracą wentylatorów. Na 19-calowej szynie TH 35 mm, możliwe jest zainstalowanie różnego rodzaju aparatury modułowej typu: wyłączniki, przekaźniki, styczniki. Zakres dostawy: W skład dostawy wchodzą: Termostat (zakres nastawy temp C, moc załączania 6A (2) 250 V AC) oraz szyna TH Str. 43

44 AKCESORIA szaf BETA SYSTEM 19 Zamówienie wyślij na: Panel wentylacyjny W ofercie firmy SABAJ-System dostępne są także panele wentylacyjne w wersjach do montażu do płyty dachowej (podłogowej) szkieletu szafy. Instalowane mogą być w górnej lub/i dolnej części szafy, lub powodując wymuszony obieg powietrza i obniżenie temperatury wewnątrz szafy. Zakres dostawy: W skład dostawy wchodzi panel wentylacyjny komplet wentylatorów w zależności od wersji dwa 2W lub cztery 4W oraz podświetlany. Panel wentylacyjny wykonany jest z blachy St3S o grubości 1,5 [mm], malowany proszkowo RAL Panel wentylacyjny dachowo-podłogowy 4-wentylatory (wydajność 640 [m^3] nr katalog Panel wentylacyjny dachowo-podłogowy 2-wentylatory (wydajność 320 [m^3] nr katalog Panel wentylacyjny dachowo-podłogowy 2-wentylatory z przepustem szczotkowym (wydajność 320 [m^3] nr katalog Panel wentylacyjny dachowo-podłogowy 4-wentylatory z przepustem kablowym (wydajność 320 [m^3] nr katalog Str. 44

45 Sabaj-S ys tem Płyty dachowo-podłogowe W górnej i dolnej płycie szkieletu znajdują się otwory wentylacyjne, w których można zamontować dachowo-podłogowe panele wentylacyjne lub różnego przeznaczenia, dachowo-podłogowe płyty zaślepiające, wentylacyjne, filtracyjne oraz umożliwiające doprowadzenie do szafy wiązek kablowych (z przepustem kablowym lub szczotkowym). Zakres dostawy: W skład dostawy wchodzi płyta - dachowo podłogowa w zależności od wersji: płyta pełna, płyta perforowana, z matą filtracyjną, z przepustem szczotkowym kablowym. Płyta dachowopodłogowa wykonana jest z blachy stalowej o grubości 1,0 [mm], malowana metodą elektrostatyczną proszkowo RAL Płyta dachowo -podłogowa pełna nr katalog Płyta dachowo-podłogowa perforowana nr katalog Płyta dachowo-podłogowa pełna z przepustem szczotkowym nr katalog Płyta dachowo-podłogowa pełna z przepustem kablowym nr katalog Płyta dachowo-podłogowa z włókniną filtrującą nr katalog Płyta dachowo-podłogowa z włókniną filtrującą i przepustem szczotkowym nr katalog Płyta dachowo-podłogowa z włókniną filtrującą i przepustem kablowym nr katalog Przykład osłony dolnej z płytą dachowo podłogową nr katalog Str. 45

46 Zamówienie wyślij na: AKCESORIA szaf 19 Szyna uziemiająca Szyna uziemiająca nr katalog Zakres dostawy: W skład dostawy wchodzi szyna uziemiająca z kompletem przewodów ochronnych Szyna TH-35 Szyna modułowa TH nr katalog Zakres dostawy: W skład dostawy wchodzi szyna modułowa TH Komplet mocujący Zestaw montażowy 19 nr katalog nakrętka koszykowa M6, Śruba M6x16 i podkładka Zakres dostawy: W skład dostawy wchodzi komplet śruba M6x16 nakrętka koszykowa M6 i podkładka - 1kpl. Kieszeń na dokumentacje format A4 Dokumentację formatu A4 można przechowywać w kieszeni, którą można zamocować np. na drzwiach szafy. Zakres dostawy: W skład dostawy wchodzi kieszeń na dokumentację formatu A4 z podklejoną taśmą mocującą - 1kpl. Kieszeń na dokumentację A4 wykonana jest z tworzywa POLIAMID PA6 kolor RAL Str. 46

47 Sabaj-S ys tem AKCESORIA szaf BETA SYSTEM 19 Profil montażowy 19 W standardowych szafach każdy (z czterech) profil montażowych 19 mocowany jest do konstrukcji szkieletu na dwóch (24U) lub trzech wspornikach (32U, 44U) i wraz z tymi wspornikami stanowi część wyposażenia standardowego. Przy zamawianiu więcej niż 4 sztuk profili 19 w jednej szafie, nadmiar tych profili wraz z odpowiednią ilością wsporników należy potraktować jako niestandardowe wyposażenie szafy. Profile montażowe 19 w zależności od wysokości użytkowej stosuje się : Profil montażowy 24U nr katalog Profil montażowy 32U nr katalog Profil montażowy 32U nr katalog Zakres dostawy: Profil wykonany z blachy ocynkowanej o grubości 2 [mm] - 1szt. Str. 47

48 Sabaj-S ys tem INTELIGENTY DOM Stelaż podtynkowy INTEGRA 19 Stelaż podtynkowy stanowi element systemu inteligentnych obiektów, służy do zabudowy urządzeń skonstruowanych w oparciu o system 19. OPIS Celem systemu INTELIGENTNY DOM jest poprawienie bezpieczeństwa, zwiększenie komfortu i oszczędności energii cieplnej i elektrycznej. Elementem centralnym inteligentnego domu jest stelaż podtynkowy INTEGRA 19, którego zadaniem jest integrowanie systemów w obiekcie (tj. ogrzewanie, otwieranie drzwi, bramy, sterowanie roletami, systemy nagłośnienia, systemy alarmowe, monitoringu, kontroli dostępu). DANE TECHNICZNE Str. 48 konstrukcja samonośna skręcana standardowe wykonania obejmują wysokości użytkowe 55U, 65U, belki nośne 19 szyny TH 19 w układzie poziomym z maskownicami szyny TH w układzie pionowym z maskownicami szyna uziemiająca z kompletem przewodów uziemiających obudowa posiada przepust kablowy od góry od dołu oraz na ścianach bocznych powierzchnia: Nanoceramika natryskowa, powlekanie proszkowe w strukturze RAL 9002 ( jasnoszary)

49 Zamówienie wyślij na: INTELIGENTY DOM Stelaż podtynkowy INTEGRA 19 KOD STELAŻA Wysokość użytkowa NU Szerokość W [mm] Wysokość H [mm] Głębokość D [mm] Kod wielkości Stelaża 19'' 55U ID Stelaż U 65U ID Stelaż U nu ID Stelaż nU Zakres Dostawy Szafy dostarczane są kompletnie zmontowane, natomiast ewentualne wyposażenie dodatkowe wraz z elementami do montażu w osobnych opakowaniach lub zamontowane są w szafie wg życzenia zamawiającego. Na indywidualne zamówienie możliwe jest wykonanie szafy niestandardowej, zarówno w zakresie wykonania jak i wyposażenia. Str. 49

50 Sabaj-S ys tem Obudowa transformatorowa TRAFO Obudowa transformatorowa z szynami montażowymi idealnie nadaje się do ochrony transformatorów przed wpływem niekorzystnych czynników zewnętrznych. OPIS Służy do zabudowy transformatorów, które mocuje się na wspornikach montażowych. W bocznych ściankach zastosowano duże otwory wentylacyjne mające na celu odprowadzenie nadmiaru ciepła. Obudowa wyposażona jest w przepust kablowy z wylewaną uszczelką. DANE TECHNICZNE Obudowa TRAFO konstrukcja samonośna spawana korpus stalowy szyna montażowa - 2 szt. przykręcana pokrywa przepust kablowy z uszczelką -1 szt. przewody ochronne osłon i drzwi powierzchnia: Nanoceramika natryskowa, powlekanie proszkowe w strukturze RAL 9002 (jasnoszary) Str. 50

51 Zamówienie wyślij na: Obudowa transformatorowa TRAFO Obudowa TRAFO KOD OBUDOWY Szerokość W [mm] Wysokość H [mm] Głębokość D[mm] Kod wielkości OBUDOWY TRAFO TRAFO TRAFO TRAFO Zakres Dostawy Obudowy dostarczane są kompletnie zmontowane, natomiast ewentualne wyposażenie dodatkowe wraz z elementami do montażu w osobnych opakowaniach lub zamontowane są w szafie wg życzenia zamawiającego. Na indywidualne zamówienie możliwe jest wykonanie szafy niestandardowej, zarówno w zakresie wykonania jak i wyposażenia. Str. 51

52 Sabaj-S ys tem NOTATKI Str. 52

53 Zamówienie wyślij na: Wisząca szafka TYP SZWp 10'' i SZWp 10 RN Str. 53

54 Sabaj-S ys tem Wisząca szafka TYP SZWp 10'' i SZWp 10 RN ZASTOSOWANIE Teleinformatyczna szafka SZWp 10" lub SZWp 10 RN z drzwiczkami ze stali nierdzewnej o wysokości od 4U do 9U idealnie nadaje się do zastosowania w mini sieciach biurowych i domowych oraz blokowych rozdzielniach sieci internetowych i CATV. Montaż odbywa się w uprzednio przygotowanej wnęce o wymiarach szer x wys. -290, 380, 515 [mm] DANE TECHNICZNE Całość wykonana z blachy o grubości 1mm malowana proszkowo, montaż osprzętu w standardzie 10" drzwi pełne lub z szybą (metaplex, szkło hartowane) o grubości 4[mm] zamykane na zamek z wkładką patentową. Otwory prostokątne góra/dół umożliwiające prowadzenie okablowania sieciowego. Szafy SZWp dostępne są również w wersji z drzwiami rewizyjnymi RN - które zakłada się po wmurowaniu części podtynkowej. Sposób instalowania: zabudowa podtynkowa Warunki eksploatacji: Wilgotność powietrza 50 % Temperatura otoczenia: max 40 C, min -5 C Parametry elektryczne: Klasa ochronności - I Stopień ochrony - IP 30 Standardowe wymiary SZWp 10'', SZWP 10 RN (szerokość x wysokość x głębokość) 270 x x [mm] Standardowe wykonanie szafy SZWp 10 występuje w wysokościach użytkowych: 4U, 6U, 9U wyposażone w: Str. 54 Obudowa z otworami pod wiązki kablowe 1kpl. Dwa profile montażowe 10 (perforowane rastrem U =44,45) - 1kpl. Drzwi stalowe z zamkiem i szybą z metaplexu 1kpl. Możliwe wykonanie według indywidualnej specyfikacji Klienta

55 Zamówienie wyślij na: Wisząca szafka TYP SZWp 10'' i SZWp 10 RN SZWp 10''RN -wykonanie STANDARD nr katalog SZWp U-1 SZWp 10'' SZWp 10''RN -wykonanie z drzwiczkami rewizyjnymi RN (stal nierdzewna) Drzwiczki rewizyjne RN SZWp 10'' / RN SZWp 10 RN-6U-30-3 Str. 55

56 Sabaj-S ys tem Wisząca szafka TYP SZWp 10'' i SZWp 10 RN ZAKRES DOSTAWY Szafy dostarczane są kompletnie zmontowane, natomiast ewentualne wyposażenie dodatkowe wraz z elementami do montażu w osobnych opakowaniach lub zamontowane są w szafie wg życzenia zamawiającego. Na indywidualne zamówienie możliwe jest wykonanie szafy niestandardowej, zarówno w zakresie wykonania jak i wyposażenia. ZAMAWIANIE Legenda: SZWp-10-G-NU - KS KD KS - kod wielkości szafy SZWp 10 G - głębokość szafy NU - wysokość użytkowa szafy nxu( wielokrotność U=44,45[mm] ) KD - konfiguracja drzwi KS Kod wielkości szafy Wysokość Użytkowa NU Szerokość S [mm] 4U 270 6U 270 9U 270 Głębokość G [mm] 160 Wysokość H [mm] Kod wielkości szafy SZW10 SZWp U SZWp U 160 SZWp U SZWp U 160 SZWp U SZWp U KD Konfiguracja drzwi 1 Drzwi stalowe z zamkiem i szybą z Metaplexu 2 Drzwi stalowe z zamkiem i szybą z bezpiecznego szkła hartowanego 3 Przykręcane drzwiczki rewizyjne RN ( stal nierdzewna ) z szybą Metaplex Str. 56

57 Zamówienie wyślij na: Wisząca szafka TYP SZWp 10'' i SZWp 10 RN PRZYKŁAD ZAMÓWIENIA Przykład zamówienia szafy - wzór SZWp-10-G-NU-KD Kod szafy SZWp U - 1 SZWp 10 G NU KD głębokość wysokość użytkowa szafy nxu (wielokrotność U=44,45[mm]) konfiguracja drzwi SZWp U 1 Powyższy kod katalogowy oznacza szafkę SZWp10 o głębokości G=160 [mm] o wysokości użytkowej 6U. Drzwi stalowe z zamkiem i szybą z Metaplexu. WYPOSAŻENIE DODATKOWE Firma SABAJ oferuje wyposażenie dodatkowe do szaf 10 w ofercie można znaleźć osprzęt montowany w systemie 10 : Półki stałe Organizatory kabli Listwy zasilająca (z wyłącznikiem lub bez) Patch Panele od 8 do 12 portów kat. 5e UTP bez wyposażenia Panele maskujące, wentylacyjne, z przepustem szczotkowym Przełącznica światłowodowa * 1U bez czołówki Czołówki (12xSC, 12xSC Duplex,12xST, 24xST) bez wyposażenia *-Przełącznica światłowodowa zawiera przetłoczenia w dnie przełącznicy umożliwiające umocowanie pigtaili w tylniej części 2 otwarte i 2 zamknięte otwory pod przepusty PG13,5 haczykowate uchwyty do podtrzymywania kabli. Przełącznica nie zawiera płyty czołowej. Str. 57

58 Zamówienie wyślij na: Wisząca szafka TYP SZW 10'' ZASTOSOWANIE Teleinformatyczna szafka SZW 10" o wysokości od 4U do 9U idealnie nadaje się do zastosowania w mini sieciach biurowych i domowych oraz blokowych rozdzielniach sieci internetowych i CATV.. DANE TECHNICZNE Całość wykonana z blachy o grubości 1mm malowana proszkowo, montaż osprzętu w standardzie 10". Drzwi pełne lub z szybą (metaplex, szkło hartowane) o grubości 4[mm] zamykane na zamek z wkładką patentową. Otwory prostokątne góra/dół umożliwiające prowadzenie okablowania sieciowego. Sposób instalowania: zabudowa natynkowa Warunki eksploatacji: Wilgotność powietrza 50 % Temperatura otoczenia: max 40 C, min -5 C Parametry elektryczne: Klasa ochronności - I Stopień ochrony - IP 30 lub IP 55 Standardowe wymiary SZW 10'', (szerokość x wysokość x głębokość) szer. 310 x wys. 265, 355, 490 x gł. 300, 370[mm] Standardowe wykonanie szafy SZW 10 występuje w wysokościach użytkowych: 4U, 6U, 9U wyposażone w: Obudowa z otworami pod wiązki kablowe 1kpl. Dwa profile montażowe 10 (perforowane rastrem U =44,45) - 1kpl. Drzwi stalowe z zamkiem i szybą z metaplexu 1kpl. Str. 58

59 Sabaj-S ys tem SZWp 10''RN -wykonanie STANDARD SZW 10'' nr katalog SZW U-1-01 ZAKRES DOSTAWY Szafy dostarczane są kompletnie zmontowane, natomiast ewentualne wyposażenie dodatkowe wraz z elementami do montażu w osobnych opakowaniach lub zamontowane są w szafie wg życzenia zamawiającego. Na indywidualne zamówienie możliwe jest wykonanie szafy niestandardowej, zarówno w zakresie wykonania jak i wyposażenia. Str. 59

60 Zamówienie wyślij na: Wisząca szafka TYP SZW 10'' ZAMAWIANIE SZW-10-G-NU - - KS KD KP IP Legenda: KS - kod wielkości szafy SZW 10 G - głębokość szafy NU - wysokość użytkowa szafy nxu (wielokrotność U=44,45[mm]) KD - konfiguracja drzwi KP - konfiguracja pleców IP - stopień ochrony KS Kod wielkości szafy Wysokość Użytkowa NU Szerokość S [mm] 4U 310 6U 310 9U 310 Głębokość G [mm] Wysokość H [mm] Kod wielkości szafy SZW SZW U SZW U 300 SZW U SZW U 300 SZW U SZW U KD Konfiguracja drzwi 1 Drzwi stalowe z zamkiem i szybą z Metaplexu 2 Drzwi stalowe z zamkiem i szybą z bezpiecznego szkła hartowanego KP Konfiguracja pleców 0 Bez osłony 1 Osłona tylna przykręcana Str. 60 IP Stopień ochrony 1 IP 30 2 IP 55

61 Sabaj-S ys tem PRZYKŁAD ZAMÓWIENIA Przykład zamówienia szafy - wzór SZW-10-G-NU-KD-KP-IP przykład Kod szafy SZW U 1-01 SZW 10 G NU KD KP IP głębokość wysokość użytkowa szafy nxu ( wielokrotność U=44,45[mm] ) konfiguracja drzwi konfiguracja pleców Stopień ochrony SZW U Powyższy kod katalogowy oznacza szafkę SZW10 o głębokości G=370 [mm] o wysokości użytkowej 6U. Drzwi stalowe z zamkiem i szybą z Metaplexu. Konfiguracja pleców bez osłony, stopień ochrony IP30 WYPOSAŻENIE DODATKOWE Firma SABAJ oferuje wyposażenie dodatkowe do szaf 10 w ofercie można znaleźć osprzęt montowany w systemie 10 : Półki stałe Organizatory kabli Listwy zasilająca ( z wyłącznikiem lub bez) Patch Panele od 8 do 12 portów kat. 5e UTP bez wyposażenia Panele maskujące, wentylacyjne, z przepustem szczotkowym Przełącznica światłowodowa * 1U bez czołówki Czołówki (12xSC, 12xSC Duplex,12xST, 24xST) bez wyposażenia *-Przełącznica światłowodowa zawiera przetłoczenia w dnie przełącznicy umożliwiające umocowanie pigtaili w tylnej części 2 otwarte i 2 zamknięte otwory pod przepusty PG13,5 haczykowate uchwyty do podtrzymywania kabli. Przełącznica nie zawiera płyty czołowej. Str. 61

62 Zamówienie wyślij na: Wisząca szafka TYP SZW 10'' ZAMAWIANIE SZW 10 i SZWp 10 Wyposażenie dodatkowe Nr katalogowy Nazwa elementu Półka stała 10 1U Organizator kabli 10 1U uchwyty metalowe (x3) Listwa zasilająca 10 1U 3 gniazda Listwa zasilająca 10 1U 3 gniazda z wyłącznikiem Panel maskujący 10 1U // - 2U // - 3U Panel wentylacyjny 10 1U // - 2U // - 3U Panel maskujący 10 z przepustem szczotkowym 1U // - - // - 2U // - - // - 3U Patch panel 8 x RJ - bez wyposażenia Patch panel 10 x RJ - bez wyposażenia Patch panel 12 x RJ - bez wyposażenia Przełącznica światłowodowa 10 1U bez czołówki Czołówka 10 1U 12xSC bez wyposażenia Czołówka 10 1U 12xSC Duplex- bez wyposażenia Czołówka 10 1U 12xST- bez wyposażenia Czołówka 10 1U 24xST- bez wyposażenia Śruby mocujące w otworach szyn nośnych (4szt.). Str. 62

63 Sabaj-S ys tem SZW 10'' i SZWp 10 - wyposażenie dodatkowe SZW 10'' i SZWp 10 - panele 1U 2U 3U Str. 63

64 Sabaj-S ys tem Szafa sterownicza DELTA-System Stojąca szafa DELTA SYSTEM umożliwia zabudowę aparatury sterowniczej, rozdzielczej i zabezpieczeniowej niskiego napięcia oraz innych urządzeń mających zastosowanie w automatyce przemysłowej, energetyce, itp. Szafa zbudowana jest w oparciu o konstrukcję szkieletową, której zasadniczym elementem jest spawana rama nośna, na której wspierają się pozostałe elementy - drzwi przednie, osłona tylna, osłony boczne - całość, malowana lakierem proszkowym w kolorze RAL 9002, 7035 lub Standardowe wykonanie szafy DELTA-SYSTEM Rama nośna z zestawem zintegrowanych perforacji montażowych -1 kpl. Osłona boczna -2 kpl. Osłona tylna -1 kpl. Drzwi stalowe, z zamkiem baskwilowym-1 kpl. Cokół - 1 kpl. Typoszereg szaf DELTA obejmuje kombinowane konstrukcje o szerokościach: 600, 800, 1000 i 1200 mm, wysokościach: 1000, 1200, 1400, 1600, 1800 i 2000 mm, oraz głębokościach 400 lub 600 mm. Konstrukcja szafy W całości wykonana jest z blachy stalowej (grubości 1.5 mm i 2.0 mm). Wewnątrz szkieletu spawane są poziome, perforowane profile (poprzeczne i wzdłużne, raster 25 mm) ułatwiające montaż osprzętu, między innymi umożliwiające regulację głębokości mocowania płyt montażowych. W dolnej płycie szkieletu znajduje się otwór, umożliwiający doprowadzenie do szafy wiązek kablowych, standardowo osłonięty jedną lub kilkoma blachami zaślepiającymi (w zależności od wielkości szafy). W części dachowej konstrukcji szafy wbudowane są uchwyty, w których można zainstalować śruby transportowe (opcja). Osłony boczne i tylna osadzone są w ramie nośnej za pomocą elementów śrubowych. W przypadku szaf o szerokościach 1000 mm oraz 1200 mm, drzwi przednie wykonane są w wersji dwuskrzydłowej. Drzwi, osłony oraz płyta montażowa WS posiadają kołki gwintowane do podłączenia przewodów ochronnych. Szafa standardowo jest ustawiana na cokole o wysokości 100 mm, opcjonalnie na cokole wysokości 200 mm lub bez cokołu. Szafy DELTA w wykonaniu standardowym z drzwiami jednoskrzydłowymi posiadają stopień ochrony IP54, w wersji z drzwiami dwuskrzydłowymi stopień ochrony wynosi IP44 zgodnie z wymaganiami normy IEC529. Szafy dostarczane są kompletnie zmontowane, natomiast ewentualne wyposażenie dodatkowe wraz elementami do montażu w osobnych opakowaniach lub zamontowane w szafie wg życzenia zamawiającego. Na indywidualne zamówienie możliwe jest wykonanie szafy niestandardowej, zarówno w zakresie wykonania jak i wyposażenia. Str. 64

65 Zamówienie wyślij na: ZAMAWIANIE Konkretne wykonanie standardowe szafy DELTA-SYSTEM określa się za pomocą kodu katalogowego, który zawiera informacje na temat gabarytów konstrukcji szkieletu (kod wielkości szafy - KS) oraz numerów opisujących sposób wykonania drzwi, osłon i podstawy oraz możliwość wyposażenia szafy w dodatkowy osprzęt. W przypadku zamawiania wraz z szafą elementów dodatkowego wyposażenia należy osobno podać zestawienie numerów katalogowych wg tabeli 4. Katalogowy kod szafy DELTA-SYSTEM Legenda: KS - kod wielkości szafy RS - szafa sterownicza stojąca S - szerokości szafy W - wysokość szafy RS-S-W-G KS przód tył lew o praw o KO KP G - głębokości szafy KO - konfiguracja drzwi / osłon KP - konfiguracja podstawy Szer. [mm] Wys. [mm] Gł. [mm] Kod wielkości szafy 400 RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS RS KO Konfiguracja Drzwi / Osłon 0 bez drzwi / osłony KP 1 drzwi stalowe pełne 2 osłona stalowa pełna 0 bez podstawy Konfiguracja Podstawy 1 cokół zwykły (wysokość 100mm) 2 cokół wysoki (wysokość 200mm) Str. 65

66 Sabaj-S ys tem Szafa sterownicza DELTA-System Przykład zamówienia szafy - wzór (RS-S-W-G-KO-KP) RS Powyższy kod katalogowy oznacza sterowniczą szafę stojącą RS o szerokości S=800 mm, wysokości W=1200 mm i głębokości G=400 mm. Drzwi przednie z blachy stalowej, pełne, jednoskrzydłowe; tylną i boczne ściany tworzą zdejmowane osłony stalowe pełne. Podłoga szafy zaślepiona przykręcaną płytą zaślepiającą. Podstawę szafy stanowi cokół zwykły (100 mm). Szafa zamawiana bez wyposażenia dodatkowego (bez płyty montażowej). Budowa szaf DELTA-SYSTEM: 1. Szkielet 2. Cokół (wysokość 100 lub 200 mm - opcja) 3. Drzwi przednie 4. Osłona boczna 5. Osłona tylna 6. Płyta montażowa (opcja) 7. Śruby transportowe (opcja) 8. Płyta przepustów kablowych Str. 66

67 Zamówienie wyślij na: Szafa sterownicza DELTA-System WYPOSAŻENIE DODATKOWE Firma SABAJ posiada w swojej ofercie dodatkowe wyposażenie do szaf sterowniczych, takie jak np.: śruba transportowa M12 przeznaczona jest do podnoszenia i transportu szafek. kieszeń na dokumentację mocowana za pomocą uszczelki samoprzylepnej np. na drzwiach szafy. Umożliwia przechowywanie dokumentów formatu A4. nakrętka klatkowa z śrubą M6 do mocowania elementów w perforacjach montażowych szkieletu. szyna modułowa TH-35 mocowana bezpośrednio na płycie montażowej, umożliwia instalowanie aparatury modułowej. płyta montażowa WS wykonana ze stalowej blachy ocynkowanej (gr. 2 mm), mocowana za pomocą śrub i kątowników do ramy szkieletu. Przeznaczona jest do montażu aparatury w szafie. Mocowana w szafie lub dostarczana osobno z zestawem montażowym. Elementy dodatkowego wyposażenia sterowniczych szaf stojących: DELTA SYSTEM NR KATALOGOWY WS-25XX WS-1601 WS-1602 WS-1603 WS-1604 WS-1500 WS-1200 WS-2900 WS-3400 NAZWA TOWARU Płyta montażowa - specyfikacja cen i ciężarów dołączona do cennika szaf Szyna modułowa TH-35 do montażu w szafach o szerokości S=600[mm] Szyna modułowa TH-35 do montażu w szafach o szerokości S=800[mm] Szyna modułowa TH-35 do montażu w szafach o szerokości S=1000[mm] Szyna modułowa TH-35 do montażu w szafach o szerokości S=1200[mm] Szyna uziemiająca z kompletem przewodów uziemiających Nakrętka klatkowa M6 + śruba Kieszeń na dokumentację (A4) Śruba transportowa M12 - wg PN-92/M Str. 67

68 Sabaj-System Sp.z o.o Kraków ul. Domagały 15 tel.: faks: wyd I wrzesień 2009
