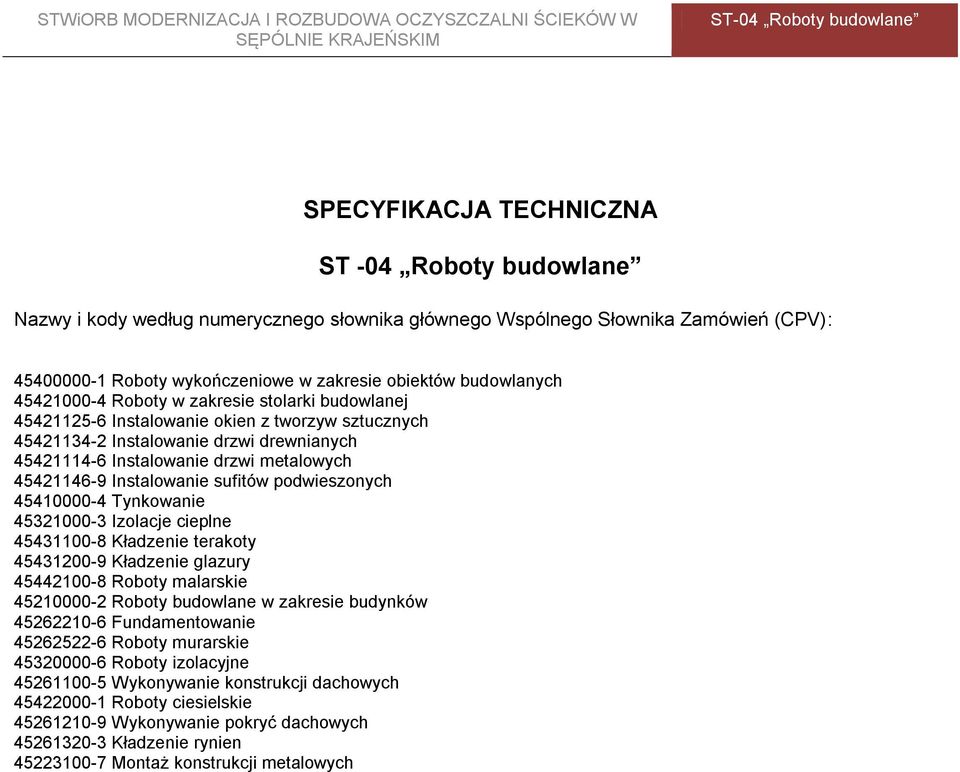

1 SPECYFIKACJA TECHNICZNA ST -04 Roboty budowlane Nazwy i kody według numerycznego słownika głównego Wspólnego Słownika Zamówień (CPV): Roboty wykończeniowe w zakresie obiektów budowlanych Roboty w zakresie stolarki budowlanej Instalowanie okien z tworzyw sztucznych Instalowanie drzwi drewnianych Instalowanie drzwi metalowych Instalowanie sufitów podwieszonych Tynkowanie Izolacje cieplne Kładzenie terakoty Kładzenie glazury Roboty malarskie Roboty budowlane w zakresie budynków Fundamentowanie Roboty murarskie Roboty izolacyjne Wykonywanie konstrukcji dachowych Roboty ciesielskie Wykonywanie pokryć dachowych Kładzenie rynien Montaż konstrukcji metalowych

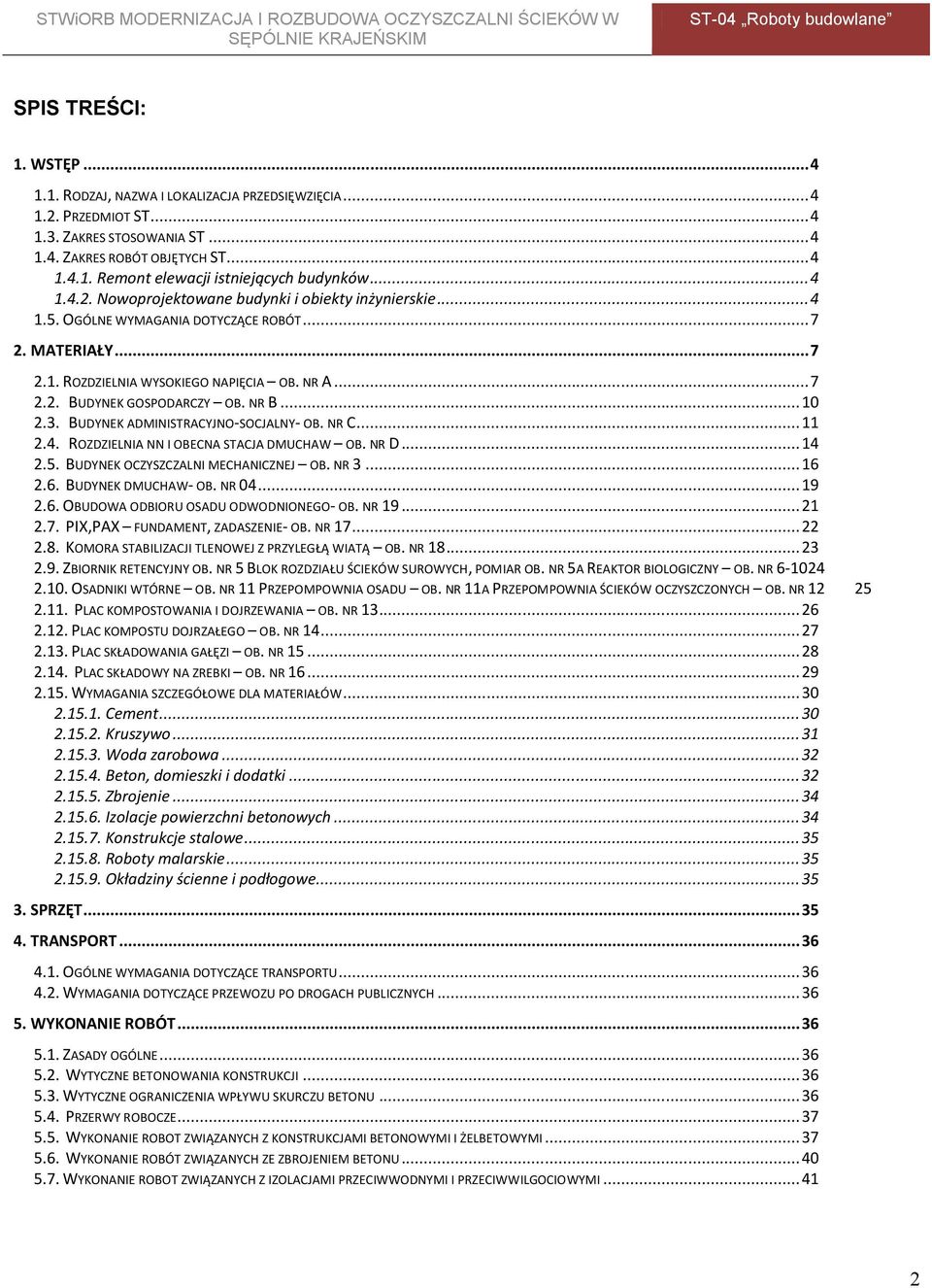

2 SPIS TREŚCI: 1. WSTĘP RODZAJ, NAZWA I LOKALIZACJA PRZEDSIĘWZIĘCIA PRZEDMIOT ST ZAKRES STOSOWANIA ST ZAKRES ROBÓT OBJĘTYCH ST Remont elewacji istniejących budynków Nowoprojektowane budynki i obiekty inżynierskie OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT MATERIAŁY ROZDZIELNIA WYSOKIEGO NAPIĘCIA OB. NR A BUDYNEK GOSPODARCZY OB. NR B BUDYNEK ADMINISTRACYJNO-SOCJALNY- OB. NR C ROZDZIELNIA NN I OBECNA STACJA DMUCHAW OB. NR D BUDYNEK OCZYSZCZALNI MECHANICZNEJ OB. NR BUDYNEK DMUCHAW- OB. NR OBUDOWA ODBIORU OSADU ODWODNIONEGO- OB. NR PIX,PAX FUNDAMENT, ZADASZENIE- OB. NR KOMORA STABILIZACJI TLENOWEJ Z PRZYLEGŁĄ WIATĄ OB. NR ZBIORNIK RETENCYJNY OB. NR 5 BLOK ROZDZIAŁU ŚCIEKÓW SUROWYCH, POMIAR OB. NR 5A REAKTOR BIOLOGICZNY OB. NR OSADNIKI WTÓRNE OB. NR 11 PRZEPOMPOWNIA OSADU OB. NR 11A PRZEPOMPOWNIA ŚCIEKÓW OCZYSZCZONYCH OB. NR PLAC KOMPOSTOWANIA I DOJRZEWANIA OB. NR PLAC KOMPOSTU DOJRZAŁEGO OB. NR PLAC SKŁADOWANIA GAŁĘZI OB. NR PLAC SKŁADOWY NA ZREBKI OB. NR WYMAGANIA SZCZEGÓŁOWE DLA MATERIAŁÓW Cement Kruszywo Woda zarobowa Beton, domieszki i dodatki Zbrojenie Izolacje powierzchni betonowych Konstrukcje stalowe Roboty malarskie Okładziny ścienne i podłogowe SPRZĘT TRANSPORT OGÓLNE WYMAGANIA DOTYCZĄCE TRANSPORTU WYMAGANIA DOTYCZĄCE PRZEWOZU PO DROGACH PUBLICZNYCH WYKONANIE ROBÓT ZASADY OGÓLNE WYTYCZNE BETONOWANIA KONSTRUKCJI WYTYCZNE OGRANICZENIA WPŁYWU SKURCZU BETONU PRZERWY ROBOCZE WYKONANIE ROBOT ZWIĄZANYCH Z KONSTRUKCJAMI BETONOWYMI I ŻELBETOWYMI WYKONANIE ROBÓT ZWIĄZANYCH ZE ZBROJENIEM BETONU WYKONANIE ROBOT ZWIĄZANYCH Z IZOLACJAMI PRZECIWWODNYMI I PRZECIWWILGOCIOWYMI

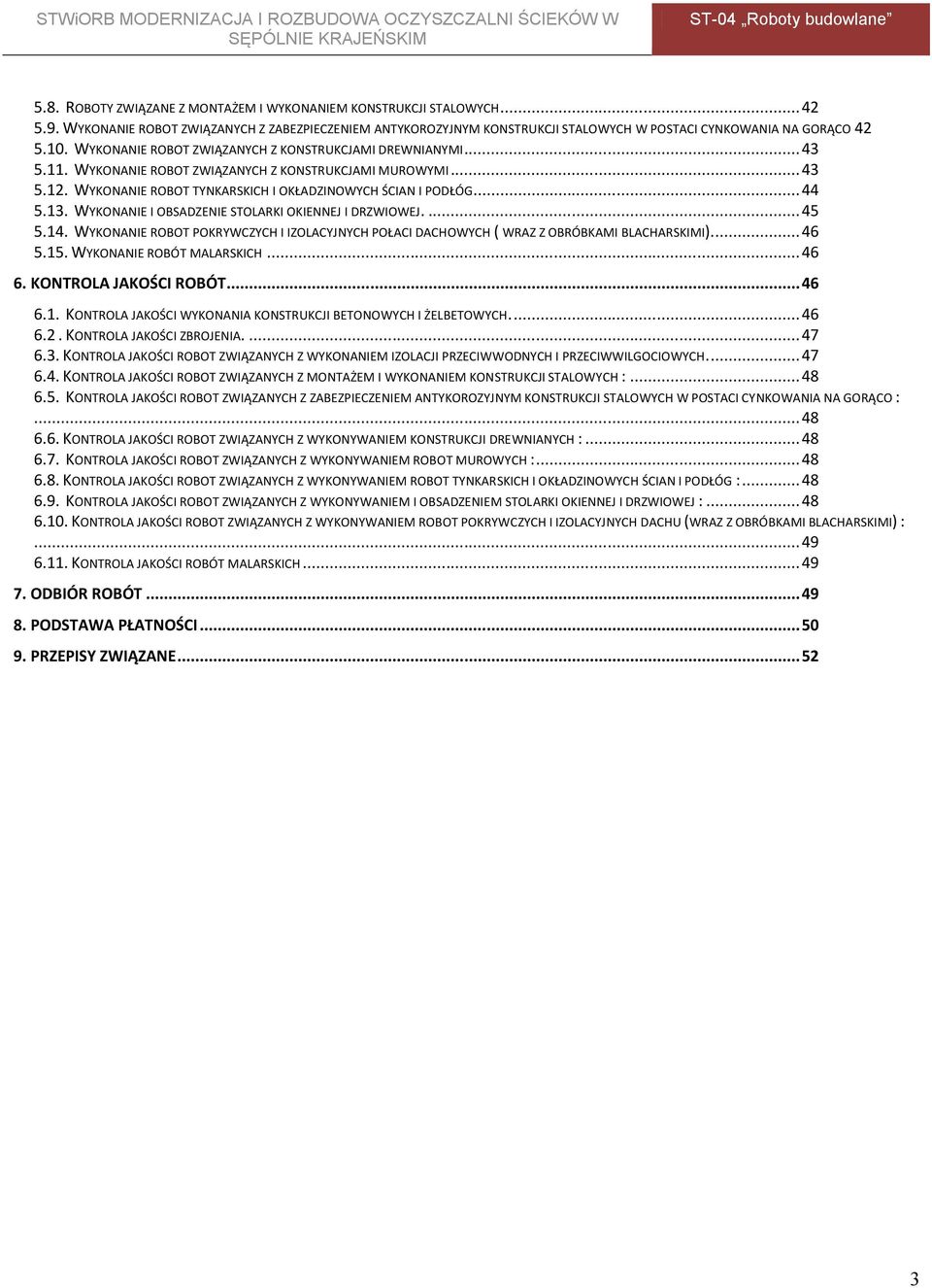

3 5.8. ROBOTY ZWIĄZANE Z MONTAŻEM I WYKONANIEM KONSTRUKCJI STALOWYCH WYKONANIE ROBOT ZWIĄZANYCH Z ZABEZPIECZENIEM ANTYKOROZYJNYM KONSTRUKCJI STALOWYCH W POSTACI CYNKOWANIA NA GORĄCO WYKONANIE ROBOT ZWIĄZANYCH Z KONSTRUKCJAMI DREWNIANYMI WYKONANIE ROBOT ZWIĄZANYCH Z KONSTRUKCJAMI MUROWYMI WYKONANIE ROBOT TYNKARSKICH I OKŁADZINOWYCH ŚCIAN I PODŁÓG WYKONANIE I OBSADZENIE STOLARKI OKIENNEJ I DRZWIOWEJ WYKONANIE ROBOT POKRYWCZYCH I IZOLACYJNYCH POŁACI DACHOWYCH ( WRAZ Z OBRÓBKAMI BLACHARSKIMI) WYKONANIE ROBÓT MALARSKICH KONTROLA JAKOŚCI ROBÓT KONTROLA JAKOŚCI WYKONANIA KONSTRUKCJI BETONOWYCH I ŻELBETOWYCH KONTROLA JAKOŚCI ZBROJENIA KONTROLA JAKOŚCI ROBOT ZWIĄZANYCH Z WYKONANIEM IZOLACJI PRZECIWWODNYCH I PRZECIWWILGOCIOWYCH KONTROLA JAKOŚCI ROBOT ZWIĄZANYCH Z MONTAŻEM I WYKONANIEM KONSTRUKCJI STALOWYCH : KONTROLA JAKOŚCI ROBOT ZWIĄZANYCH Z ZABEZPIECZENIEM ANTYKOROZYJNYM KONSTRUKCJI STALOWYCH W POSTACI CYNKOWANIA NA GORĄCO : KONTROLA JAKOŚCI ROBOT ZWIĄZANYCH Z WYKONYWANIEM KONSTRUKCJI DREWNIANYCH : KONTROLA JAKOŚCI ROBOT ZWIĄZANYCH Z WYKONYWANIEM ROBOT MUROWYCH : KONTROLA JAKOŚCI ROBOT ZWIĄZANYCH Z WYKONYWANIEM ROBOT TYNKARSKICH I OKŁADZINOWYCH ŚCIAN I PODŁÓG : KONTROLA JAKOŚCI ROBOT ZWIĄZANYCH Z WYKONYWANIEM I OBSADZENIEM STOLARKI OKIENNEJ I DRZWIOWEJ : KONTROLA JAKOŚCI ROBOT ZWIĄZANYCH Z WYKONYWANIEM ROBOT POKRYWCZYCH I IZOLACYJNYCH DACHU (WRAZ Z OBRÓBKAMI BLACHARSKIMI) : KONTROLA JAKOŚCI ROBÓT MALARSKICH ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE

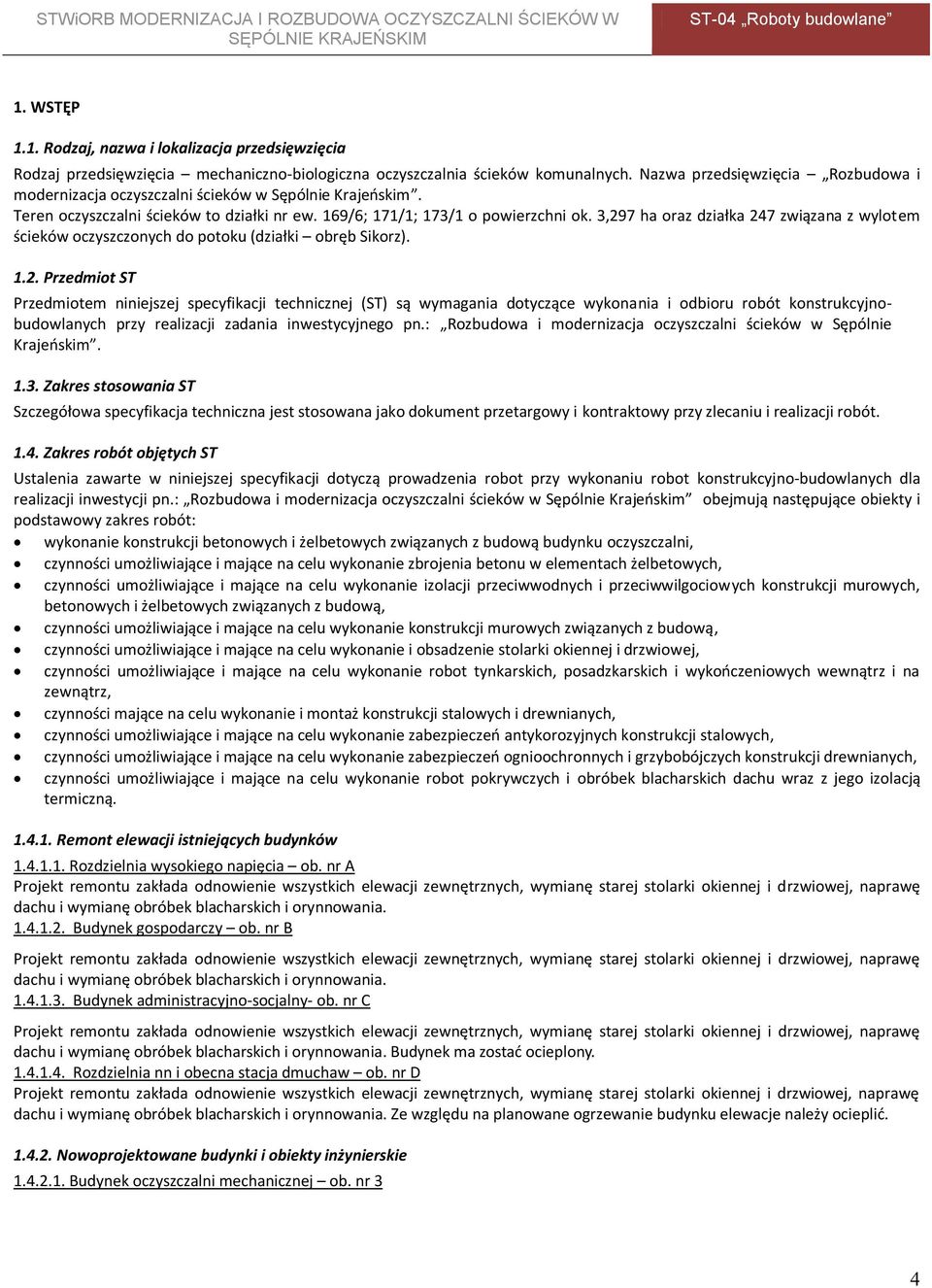

4 1. WSTĘP 1.1. Rodzaj, nazwa i lokalizacja przedsięwzięcia Rodzaj przedsięwzięcia mechaniczno-biologiczna oczyszczalnia ścieków komunalnych. Nazwa przedsięwzięcia Rozbudowa i modernizacja oczyszczalni ścieków w Sępólnie Krajeńskim. Teren oczyszczalni ścieków to działki nr ew. 169/6; 171/1; 173/1 o powierzchni ok. 3,297 ha oraz działka 247 związana z wylotem ścieków oczyszczonych do potoku (działki obręb Sikorz) Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót konstrukcyjnobudowlanych przy realizacji zadania inwestycyjnego pn.: Rozbudowa i modernizacja oczyszczalni ścieków w Sępólnie Krajeńskim Zakres stosowania ST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia robot przy wykonaniu robot konstrukcyjno-budowlanych dla realizacji inwestycji pn.: Rozbudowa i modernizacja oczyszczalni ścieków w Sępólnie Krajeńskim obejmują następujące obiekty i podstawowy zakres robót: wykonanie konstrukcji betonowych i żelbetowych związanych z budową budynku oczyszczalni, czynności umożliwiające i mające na celu wykonanie zbrojenia betonu w elementach żelbetowych, czynności umożliwiające i mające na celu wykonanie izolacji przeciwwodnych i przeciwwilgociowych konstrukcji murowych, betonowych i żelbetowych związanych z budową, czynności umożliwiające i mające na celu wykonanie konstrukcji murowych związanych z budową, czynności umożliwiające i mające na celu wykonanie i obsadzenie stolarki okiennej i drzwiowej, czynności umożliwiające i mające na celu wykonanie robot tynkarskich, posadzkarskich i wykończeniowych wewnątrz i na zewnątrz, czynności mające na celu wykonanie i montaż konstrukcji stalowych i drewnianych, czynności umożliwiające i mające na celu wykonanie zabezpieczeń antykorozyjnych konstrukcji stalowych, czynności umożliwiające i mające na celu wykonanie zabezpieczeń ognioochronnych i grzybobójczych konstrukcji drewnianych, czynności umożliwiające i mające na celu wykonanie robot pokrywczych i obróbek blacharskich dachu wraz z jego izolacją termiczną Remont elewacji istniejących budynków Rozdzielnia wysokiego napięcia ob. nr A Projekt remontu zakłada odnowienie wszystkich elewacji zewnętrznych, wymianę starej stolarki okiennej i drzwiowej, naprawę dachu i wymianę obróbek blacharskich i orynnowania Budynek gospodarczy ob. nr B Projekt remontu zakłada odnowienie wszystkich elewacji zewnętrznych, wymianę starej stolarki okiennej i drzwiowej, naprawę dachu i wymianę obróbek blacharskich i orynnowania Budynek administracyjno-socjalny- ob. nr C Projekt remontu zakłada odnowienie wszystkich elewacji zewnętrznych, wymianę starej stolarki okiennej i drzwiowej, naprawę dachu i wymianę obróbek blacharskich i orynnowania. Budynek ma zostać ocieplony Rozdzielnia nn i obecna stacja dmuchaw ob. nr D Projekt remontu zakłada odnowienie wszystkich elewacji zewnętrznych, wymianę starej stolarki okiennej i drzwiowej, naprawę dachu i wymianę obróbek blacharskich i orynnowania. Ze względu na planowane ogrzewanie budynku elewacje należy ocieplić Nowoprojektowane budynki i obiekty inżynierskie Budynek oczyszczalni mechanicznej ob. nr 3 4

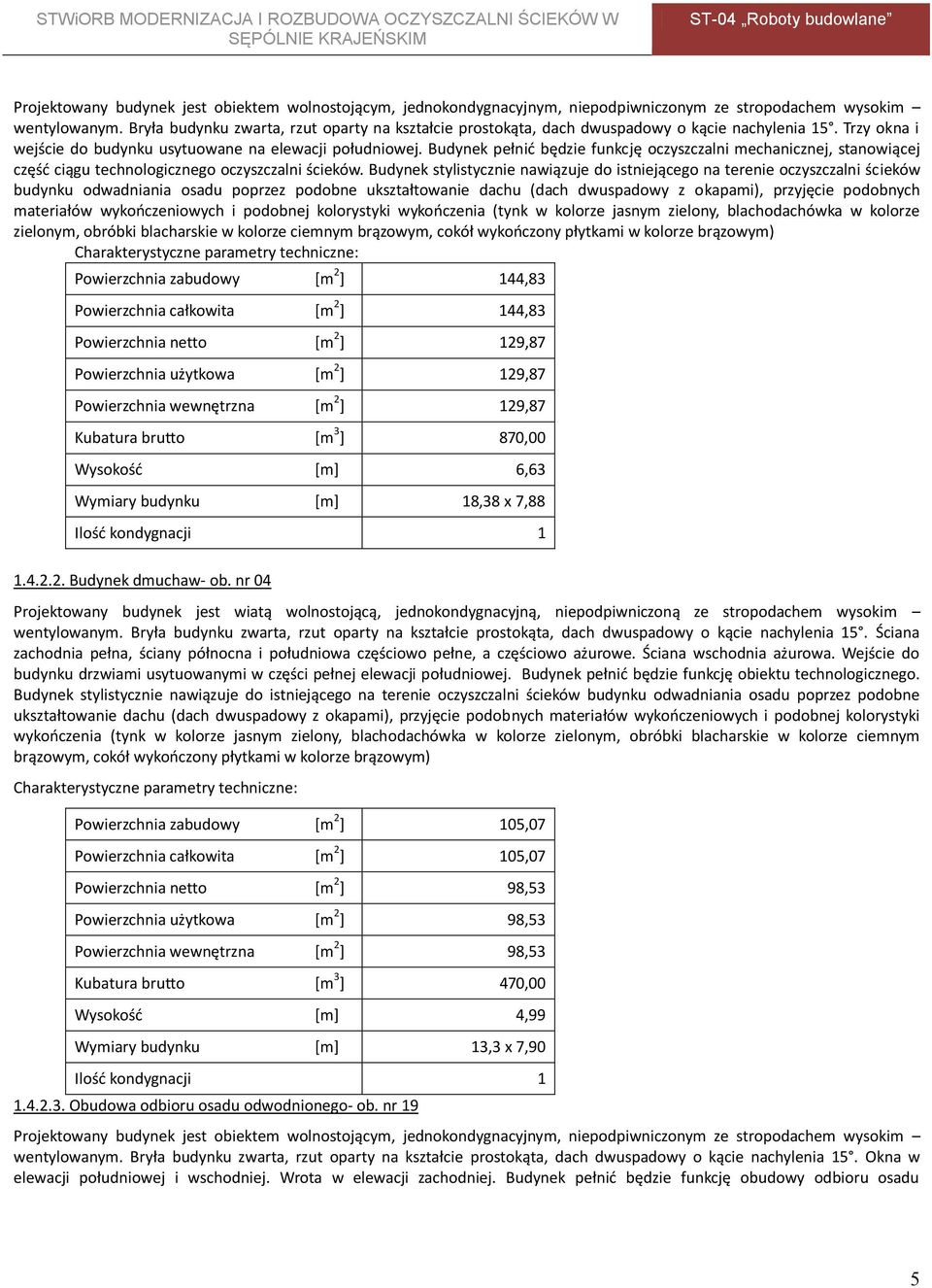

5 Projektowany budynek jest obiektem wolnostojącym, jednokondygnacyjnym, niepodpiwniczonym ze stropodachem wysokim wentylowanym. Bryła budynku zwarta, rzut oparty na kształcie prostokąta, dach dwuspadowy o kącie nachylenia 15. Trzy okna i wejście do budynku usytuowane na elewacji południowej. Budynek pełnić będzie funkcję oczyszczalni mechanicznej, stanowiącej część ciągu technologicznego oczyszczalni ścieków. Budynek stylistycznie nawiązuje do istniejącego na terenie oczyszczalni ścieków budynku odwadniania osadu poprzez podobne ukształtowanie dachu (dach dwuspadowy z okapami), przyjęcie podobnych materiałów wykończeniowych i podobnej kolorystyki wykończenia (tynk w kolorze jasnym zielony, blachodachówka w kolorze zielonym, obróbki blacharskie w kolorze ciemnym brązowym, cokół wykończony płytkami w kolorze brązowym) Charakterystyczne parametry techniczne: Powierzchnia zabudowy [m 2 ] 144,83 Powierzchnia całkowita [m 2 ] 144,83 Powierzchnia netto [m 2 ] 129,87 Powierzchnia użytkowa [m 2 ] 129,87 Powierzchnia wewnętrzna [m 2 ] 129,87 Kubatura brutto [m 3 ] 870,00 Wysokość [m] 6,63 Wymiary budynku [m] 18,38 x 7,88 Ilość kondygnacji Budynek dmuchaw- ob. nr 04 Projektowany budynek jest wiatą wolnostojącą, jednokondygnacyjną, niepodpiwniczoną ze stropodachem wysokim wentylowanym. Bryła budynku zwarta, rzut oparty na kształcie prostokąta, dach dwuspadowy o kącie nachylenia 15. Ściana zachodnia pełna, ściany północna i południowa częściowo pełne, a częściowo ażurowe. Ściana wschodnia ażurowa. Wejście do budynku drzwiami usytuowanymi w części pełnej elewacji południowej. Budynek pełnić będzie funkcję obiektu technologicznego. Budynek stylistycznie nawiązuje do istniejącego na terenie oczyszczalni ścieków budynku odwadniania osadu poprzez podobne ukształtowanie dachu (dach dwuspadowy z okapami), przyjęcie podobnych materiałów wykończeniowych i podobnej kolorystyki wykończenia (tynk w kolorze jasnym zielony, blachodachówka w kolorze zielonym, obróbki blacharskie w kolorze ciemnym brązowym, cokół wykończony płytkami w kolorze brązowym) Charakterystyczne parametry techniczne: Powierzchnia zabudowy [m 2 ] 105,07 Powierzchnia całkowita [m 2 ] 105,07 Powierzchnia netto [m 2 ] 98,53 Powierzchnia użytkowa [m 2 ] 98,53 Powierzchnia wewnętrzna [m 2 ] 98,53 Kubatura brutto [m 3 ] 470,00 Wysokość [m] 4,99 Wymiary budynku [m] 13,3 x 7,90 Ilość kondygnacji Obudowa odbioru osadu odwodnionego- ob. nr 19 Projektowany budynek jest obiektem wolnostojącym, jednokondygnacyjnym, niepodpiwniczonym ze stropodachem wysokim wentylowanym. Bryła budynku zwarta, rzut oparty na kształcie prostokąta, dach dwuspadowy o kącie nachylenia 15. Okna w elewacji południowej i wschodniej. Wrota w elewacji zachodniej. Budynek pełnić będzie funkcję obudowy odbioru osadu 5

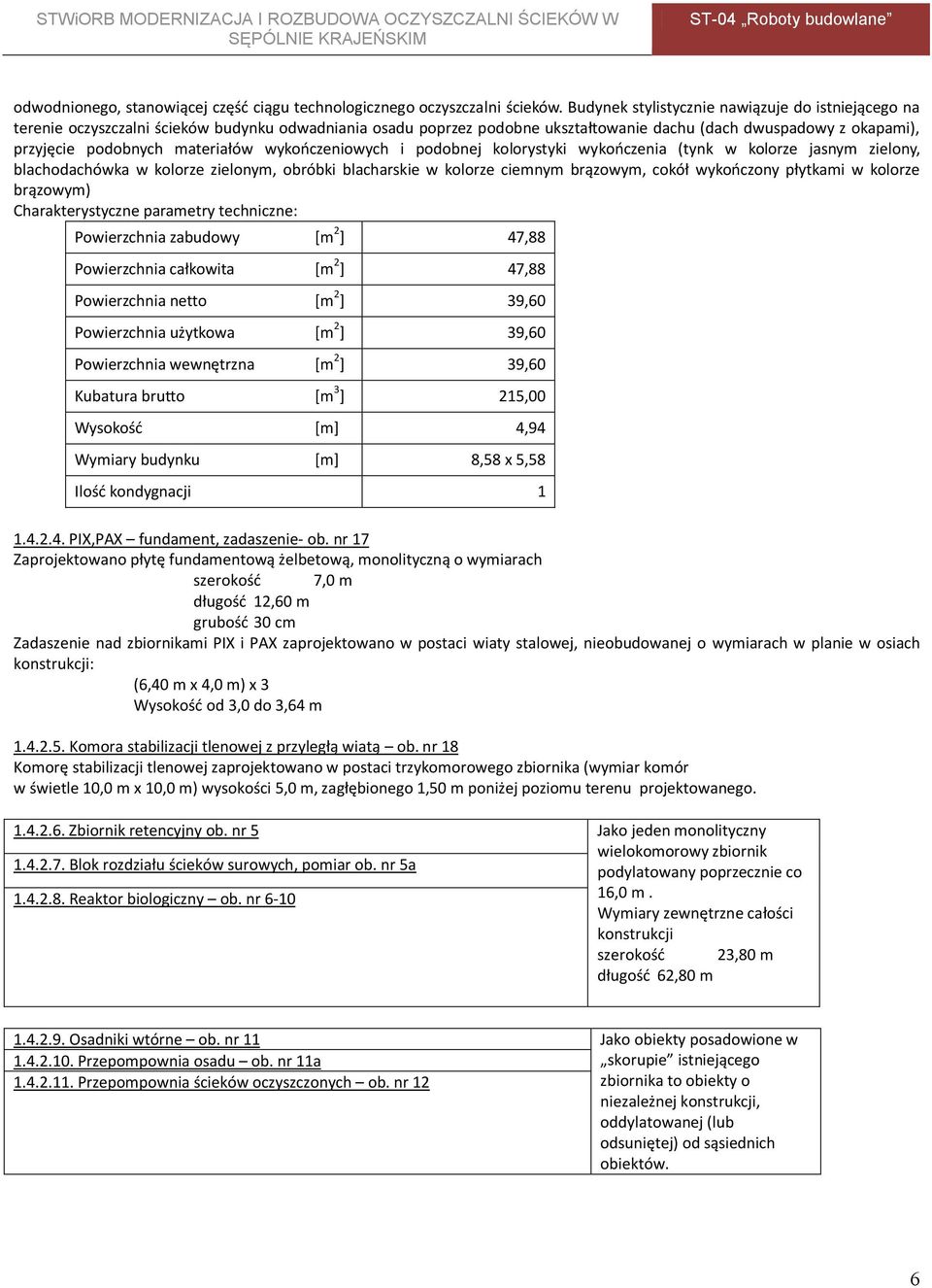

6 odwodnionego, stanowiącej część ciągu technologicznego oczyszczalni ścieków. Budynek stylistycznie nawiązuje do istniejącego na terenie oczyszczalni ścieków budynku odwadniania osadu poprzez podobne ukształtowanie dachu (dach dwuspadowy z okapami), przyjęcie podobnych materiałów wykończeniowych i podobnej kolorystyki wykończenia (tynk w kolorze jasnym zielony, blachodachówka w kolorze zielonym, obróbki blacharskie w kolorze ciemnym brązowym, cokół wykończony płytkami w kolorze brązowym) Charakterystyczne parametry techniczne: Powierzchnia zabudowy [m 2 ] 47,88 Powierzchnia całkowita [m 2 ] 47,88 Powierzchnia netto [m 2 ] 39,60 Powierzchnia użytkowa [m 2 ] 39,60 Powierzchnia wewnętrzna [m 2 ] 39,60 Kubatura brutto [m 3 ] 215,00 Wysokość [m] 4,94 Wymiary budynku [m] 8,58 x 5,58 Ilość kondygnacji PIX,PAX fundament, zadaszenie- ob. nr 17 Zaprojektowano płytę fundamentową żelbetową, monolityczną o wymiarach szerokość 7,0 m długość 12,60 m grubość 30 cm Zadaszenie nad zbiornikami PIX i PAX zaprojektowano w postaci wiaty stalowej, nieobudowanej o wymiarach w planie w osiach konstrukcji: (6,40 m x 4,0 m) x 3 Wysokość od 3,0 do 3,64 m Komora stabilizacji tlenowej z przyległą wiatą ob. nr 18 Komorę stabilizacji tlenowej zaprojektowano w postaci trzykomorowego zbiornika (wymiar komór w świetle 10,0 m x 10,0 m) wysokości 5,0 m, zagłębionego 1,50 m poniżej poziomu terenu projektowanego Zbiornik retencyjny ob. nr 5 Jako jeden monolityczny wielokomorowy zbiornik Blok rozdziału ścieków surowych, pomiar ob. nr 5a podylatowany poprzecznie co Reaktor biologiczny ob. nr ,0 m. Wymiary zewnętrzne całości konstrukcji szerokość 23,80 m długość 62,80 m Osadniki wtórne ob. nr 11 Jako obiekty posadowione w Przepompownia osadu ob. nr 11a skorupie istniejącego Przepompownia ścieków oczyszczonych ob. nr 12 zbiornika to obiekty o niezależnej konstrukcji, oddylatowanej (lub odsuniętej) od sąsiednich obiektów. 6

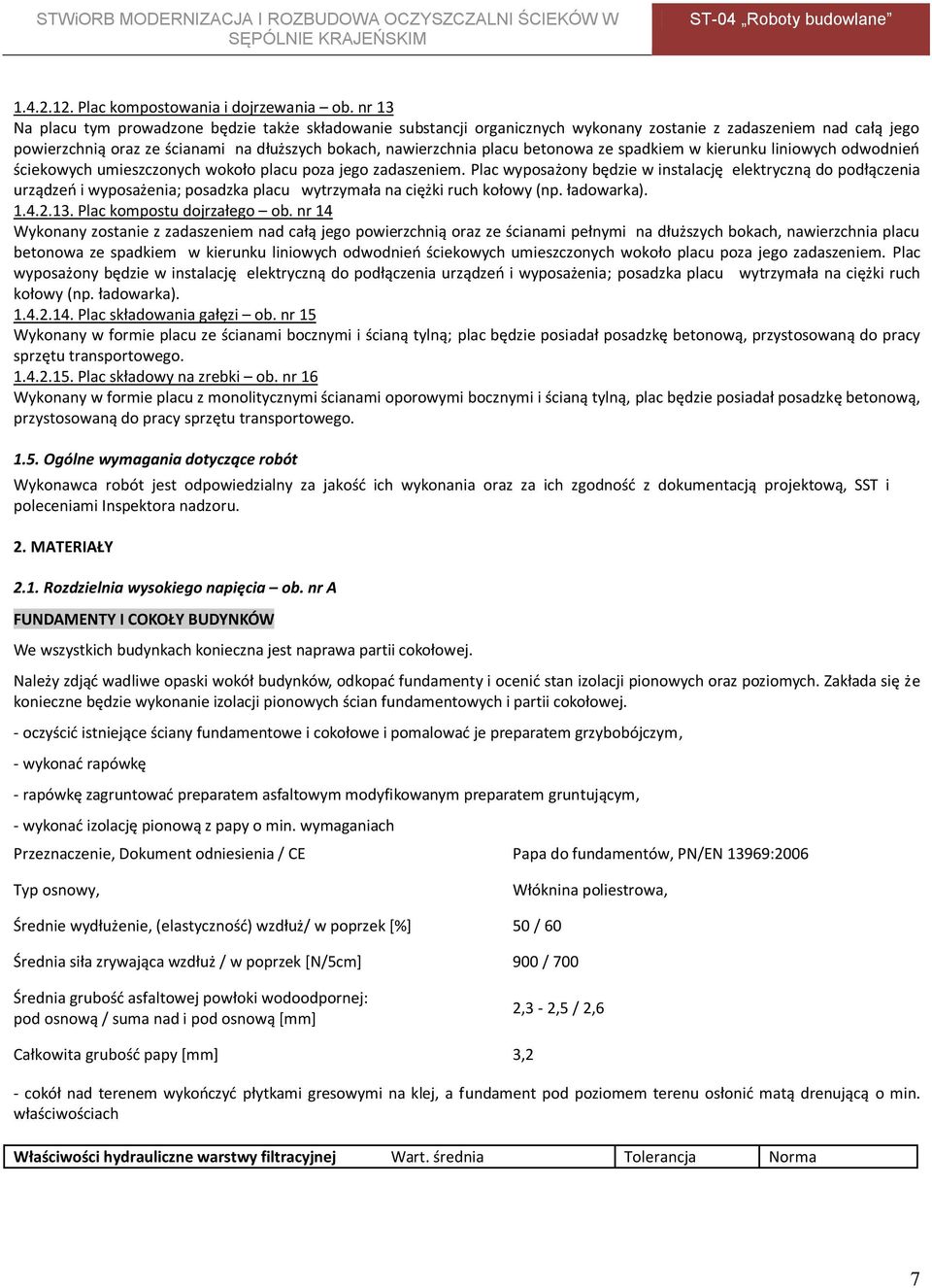

7 Plac kompostowania i dojrzewania ob. nr 13 Na placu tym prowadzone będzie także składowanie substancji organicznych wykonany zostanie z zadaszeniem nad całą jego powierzchnią oraz ze ścianami na dłuższych bokach, nawierzchnia placu betonowa ze spadkiem w kierunku liniowych odwodnień ściekowych umieszczonych wokoło placu poza jego zadaszeniem. Plac wyposażony będzie w instalację elektryczną do podłączenia urządzeń i wyposażenia; posadzka placu wytrzymała na ciężki ruch kołowy (np. ładowarka) Plac kompostu dojrzałego ob. nr 14 Wykonany zostanie z zadaszeniem nad całą jego powierzchnią oraz ze ścianami pełnymi na dłuższych bokach, nawierzchnia placu betonowa ze spadkiem w kierunku liniowych odwodnień ściekowych umieszczonych wokoło placu poza jego zadaszeniem. Plac wyposażony będzie w instalację elektryczną do podłączenia urządzeń i wyposażenia; posadzka placu wytrzymała na ciężki ruch kołowy (np. ładowarka) Plac składowania gałęzi ob. nr 15 Wykonany w formie placu ze ścianami bocznymi i ścianą tylną; plac będzie posiadał posadzkę betonową, przystosowaną do pracy sprzętu transportowego Plac składowy na zrebki ob. nr 16 Wykonany w formie placu z monolitycznymi ścianami oporowymi bocznymi i ścianą tylną, plac będzie posiadał posadzkę betonową, przystosowaną do pracy sprzętu transportowego Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z dokumentacją projektową, SST i poleceniami Inspektora nadzoru. 2. MATERIAŁY 2.1. Rozdzielnia wysokiego napięcia ob. nr A FUNDAMENTY I COKOŁY BUDYNKÓW We wszystkich budynkach konieczna jest naprawa partii cokołowej. Należy zdjąć wadliwe opaski wokół budynków, odkopać fundamenty i ocenić stan izolacji pionowych oraz poziomych. Zakłada się że konieczne będzie wykonanie izolacji pionowych ścian fundamentowych i partii cokołowej. - oczyścić istniejące ściany fundamentowe i cokołowe i pomalować je preparatem grzybobójczym, - wykonać rapówkę - rapówkę zagruntować preparatem asfaltowym modyfikowanym preparatem gruntującym, - wykonać izolację pionową z papy o min. wymaganiach Przeznaczenie, Dokument odniesienia / CE Papa do fundamentów, PN/EN 13969:2006 Typ osnowy, Włóknina poliestrowa, Średnie wydłużenie, (elastyczność) wzdłuż/ w poprzek [%] 50 / 60 Średnia siła zrywająca wzdłuż / w poprzek [N/5cm] 900 / 700 Średnia grubość asfaltowej powłoki wodoodpornej: pod osnową / suma nad i pod osnową [mm] 2,3-2,5 / 2,6 Całkowita grubość papy [mm] 3,2 - cokół nad terenem wykończyć płytkami gresowymi na klej, a fundament pod poziomem terenu osłonić matą drenującą o min. właściwościach Właściwości hydrauliczne warstwy filtracyjnej Wart. średnia Tolerancja Norma 7

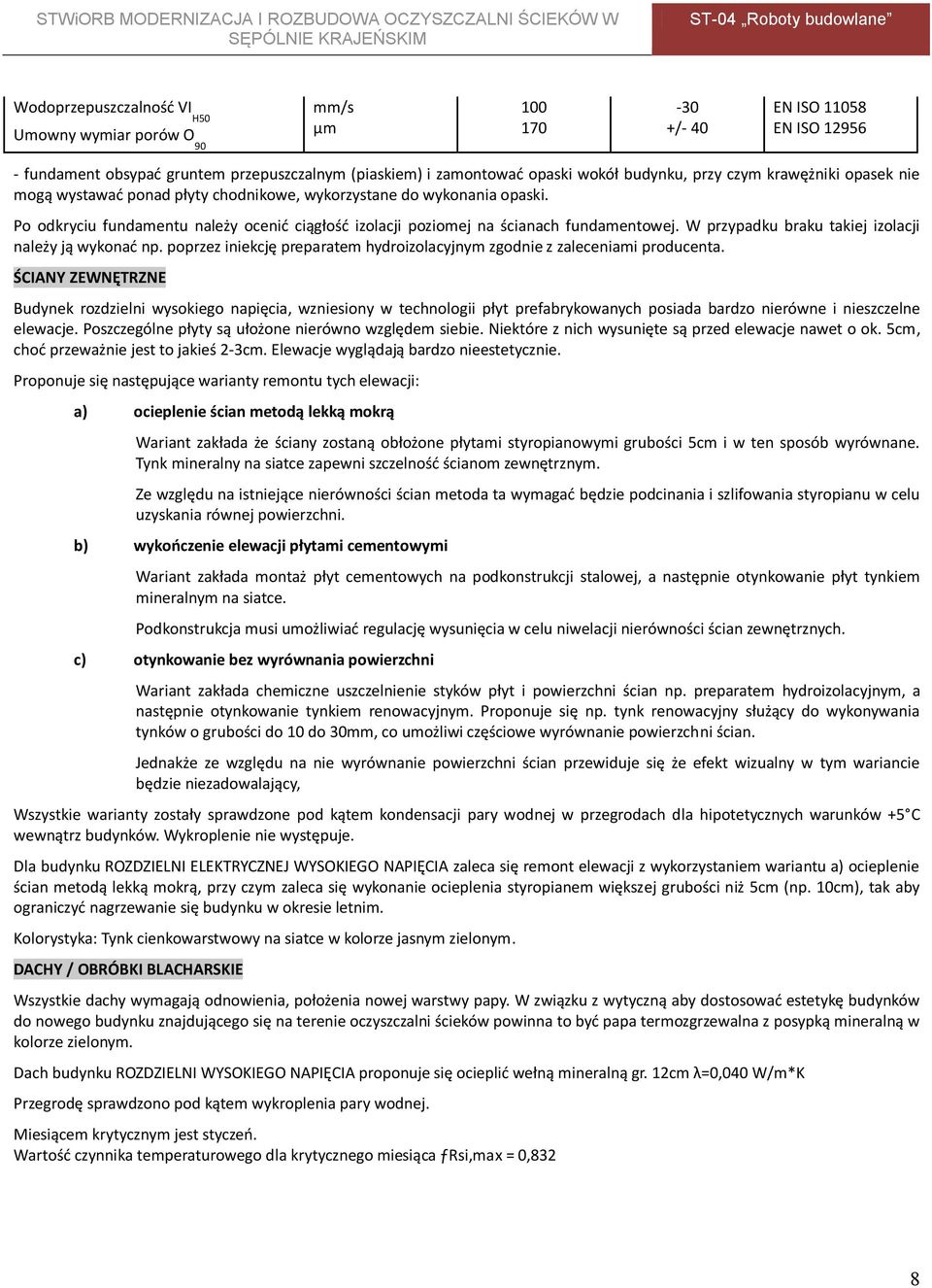

8 Wodoprzepuszczalność VI H50 Umowny wymiar porów O 90 mm/s μm /- 40 EN ISO EN ISO fundament obsypać gruntem przepuszczalnym (piaskiem) i zamontować opaski wokół budynku, przy czym krawężniki opasek nie mogą wystawać ponad płyty chodnikowe, wykorzystane do wykonania opaski. Po odkryciu fundamentu należy ocenić ciągłość izolacji poziomej na ścianach fundamentowej. W przypadku braku takiej izolacji należy ją wykonać np. poprzez iniekcję preparatem hydroizolacyjnym zgodnie z zaleceniami producenta. ŚCIANY ZEWNĘTRZNE Budynek rozdzielni wysokiego napięcia, wzniesiony w technologii płyt prefabrykowanych posiada bardzo nierówne i nieszczelne elewacje. Poszczególne płyty są ułożone nierówno względem siebie. Niektóre z nich wysunięte są przed elewacje nawet o ok. 5cm, choć przeważnie jest to jakieś 2-3cm. Elewacje wyglądają bardzo nieestetycznie. Proponuje się następujące warianty remontu tych elewacji: a) ocieplenie ścian metodą lekką mokrą Wariant zakłada że ściany zostaną obłożone płytami styropianowymi grubości 5cm i w ten sposób wyrównane. Tynk mineralny na siatce zapewni szczelność ścianom zewnętrznym. Ze względu na istniejące nierówności ścian metoda ta wymagać będzie podcinania i szlifowania styropianu w celu uzyskania równej powierzchni. b) wykończenie elewacji płytami cementowymi Wariant zakłada montaż płyt cementowych na podkonstrukcji stalowej, a następnie otynkowanie płyt tynkiem mineralnym na siatce. Podkonstrukcja musi umożliwiać regulację wysunięcia w celu niwelacji nierówności ścian zewnętrznych. c) otynkowanie bez wyrównania powierzchni Wariant zakłada chemiczne uszczelnienie styków płyt i powierzchni ścian np. preparatem hydroizolacyjnym, a następnie otynkowanie tynkiem renowacyjnym. Proponuje się np. tynk renowacyjny służący do wykonywania tynków o grubości do 10 do 30mm, co umożliwi częściowe wyrównanie powierzchni ścian. Jednakże ze względu na nie wyrównanie powierzchni ścian przewiduje się że efekt wizualny w tym wariancie będzie niezadowalający, Wszystkie warianty zostały sprawdzone pod kątem kondensacji pary wodnej w przegrodach dla hipotetycznych warunków +5 C wewnątrz budynków. Wykroplenie nie występuje. Dla budynku ROZDZIELNI ELEKTRYCZNEJ WYSOKIEGO NAPIĘCIA zaleca się remont elewacji z wykorzystaniem wariantu a) ocieplenie ścian metodą lekką mokrą, przy czym zaleca się wykonanie ocieplenia styropianem większej grubości niż 5cm (np. 10cm), tak aby ograniczyć nagrzewanie się budynku w okresie letnim. Kolorystyka: Tynk cienkowarstwowy na siatce w kolorze jasnym zielonym. DACHY / OBRÓBKI BLACHARSKIE Wszystkie dachy wymagają odnowienia, położenia nowej warstwy papy. W związku z wytyczną aby dostosować estetykę budynków do nowego budynku znajdującego się na terenie oczyszczalni ścieków powinna to być papa termozgrzewalna z posypką mineralną w kolorze zielonym. Dach budynku ROZDZIELNI WYSOKIEGO NAPIĘCIA proponuje się ocieplić wełną mineralną gr. 12cm λ=0,040 W/m*K Przegrodę sprawdzono pod kątem wykroplenia pary wodnej. Miesiącem krytycznym jest styczeń. Wartość czynnika temperaturowego dla krytycznego miesiąca ƒrsi,max = 0,832 8

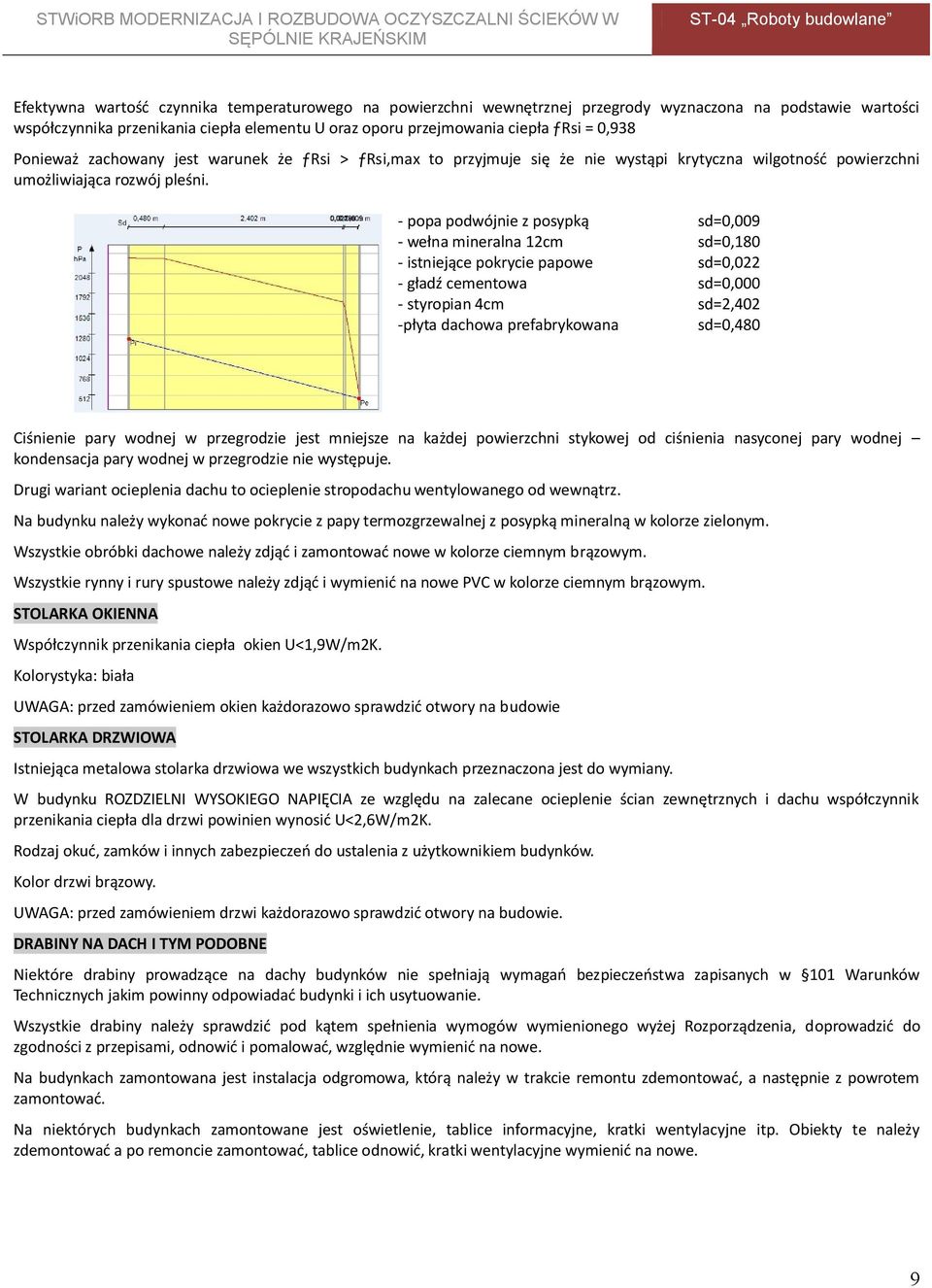

9 Efektywna wartość czynnika temperaturowego na powierzchni wewnętrznej przegrody wyznaczona na podstawie wartości współczynnika przenikania ciepła elementu U oraz oporu przejmowania ciepła ƒrsi = 0,938 Ponieważ zachowany jest warunek że ƒrsi > ƒrsi,max to przyjmuje się że nie wystąpi krytyczna wilgotność powierzchni umożliwiająca rozwój pleśni. - popa podwójnie z posypką sd=0,009 - wełna mineralna 12cm sd=0,180 - istniejące pokrycie papowe sd=0,022 - gładź cementowa sd=0,000 - styropian 4cm sd=2,402 -płyta dachowa prefabrykowana sd=0,480 Ciśnienie pary wodnej w przegrodzie jest mniejsze na każdej powierzchni stykowej od ciśnienia nasyconej pary wodnej kondensacja pary wodnej w przegrodzie nie występuje. Drugi wariant ocieplenia dachu to ocieplenie stropodachu wentylowanego od wewnątrz. Na budynku należy wykonać nowe pokrycie z papy termozgrzewalnej z posypką mineralną w kolorze zielonym. Wszystkie obróbki dachowe należy zdjąć i zamontować nowe w kolorze ciemnym brązowym. Wszystkie rynny i rury spustowe należy zdjąć i wymienić na nowe PVC w kolorze ciemnym brązowym. STOLARKA OKIENNA Współczynnik przenikania ciepła okien U<1,9W/m2K. Kolorystyka: biała UWAGA: przed zamówieniem okien każdorazowo sprawdzić otwory na budowie STOLARKA DRZWIOWA Istniejąca metalowa stolarka drzwiowa we wszystkich budynkach przeznaczona jest do wymiany. W budynku ROZDZIELNI WYSOKIEGO NAPIĘCIA ze względu na zalecane ocieplenie ścian zewnętrznych i dachu współczynnik przenikania ciepła dla drzwi powinien wynosić U<2,6W/m2K. Rodzaj okuć, zamków i innych zabezpieczeń do ustalenia z użytkownikiem budynków. Kolor drzwi brązowy. UWAGA: przed zamówieniem drzwi każdorazowo sprawdzić otwory na budowie. DRABINY NA DACH I TYM PODOBNE Niektóre drabiny prowadzące na dachy budynków nie spełniają wymagań bezpieczeństwa zapisanych w 101 Warunków Technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Wszystkie drabiny należy sprawdzić pod kątem spełnienia wymogów wymienionego wyżej Rozporządzenia, doprowadzić do zgodności z przepisami, odnowić i pomalować, względnie wymienić na nowe. Na budynkach zamontowana jest instalacja odgromowa, którą należy w trakcie remontu zdemontować, a następnie z powrotem zamontować. Na niektórych budynkach zamontowane jest oświetlenie, tablice informacyjne, kratki wentylacyjne itp. Obiekty te należy zdemontować a po remoncie zamontować, tablice odnowić, kratki wentylacyjne wymienić na nowe. 9

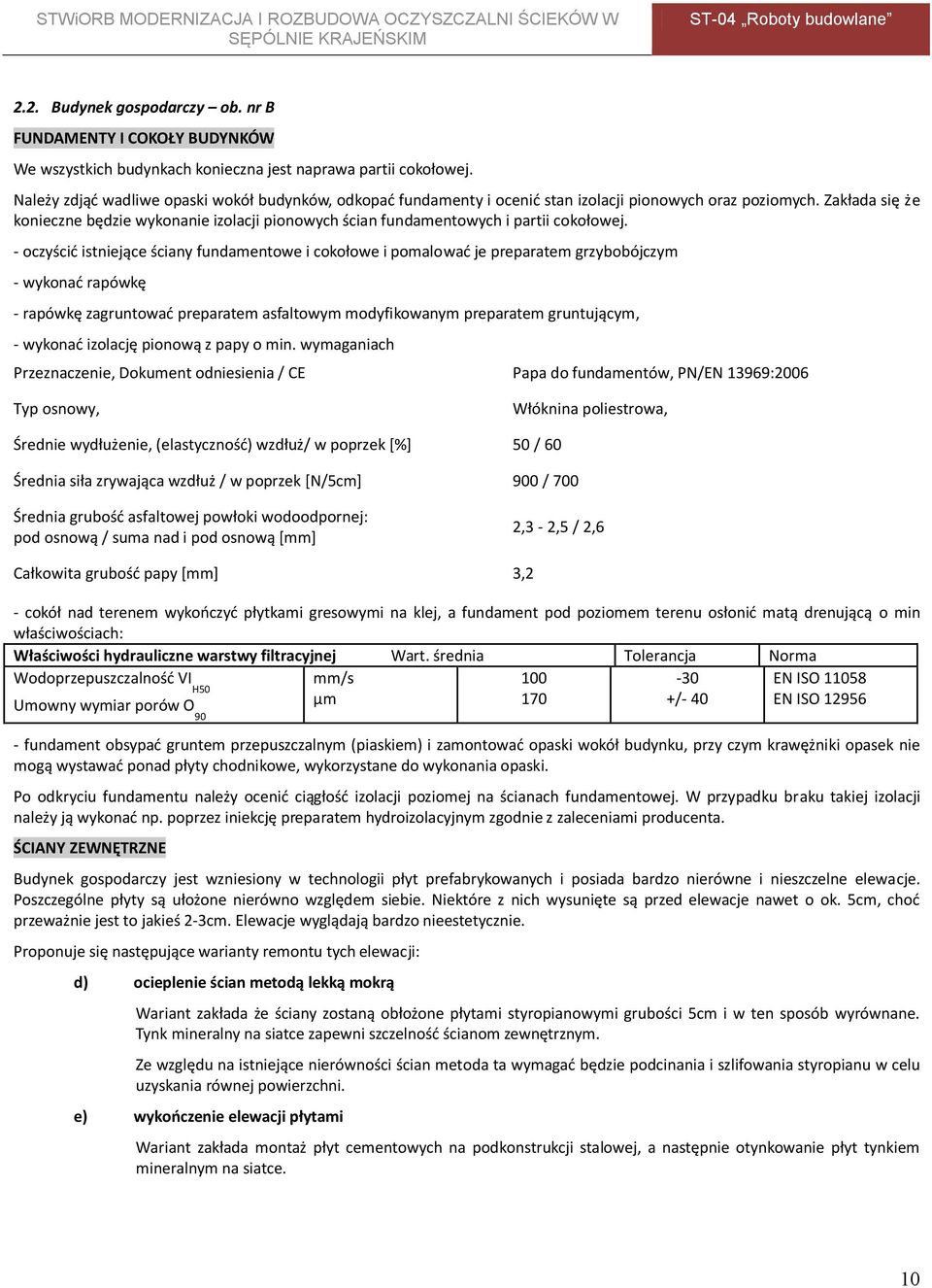

10 2.2. Budynek gospodarczy ob. nr B FUNDAMENTY I COKOŁY BUDYNKÓW We wszystkich budynkach konieczna jest naprawa partii cokołowej. Należy zdjąć wadliwe opaski wokół budynków, odkopać fundamenty i ocenić stan izolacji pionowych oraz poziomych. Zakłada się że konieczne będzie wykonanie izolacji pionowych ścian fundamentowych i partii cokołowej. - oczyścić istniejące ściany fundamentowe i cokołowe i pomalować je preparatem grzybobójczym - wykonać rapówkę - rapówkę zagruntować preparatem asfaltowym modyfikowanym preparatem gruntującym, - wykonać izolację pionową z papy o min. wymaganiach Przeznaczenie, Dokument odniesienia / CE Papa do fundamentów, PN/EN 13969:2006 Typ osnowy, Włóknina poliestrowa, Średnie wydłużenie, (elastyczność) wzdłuż/ w poprzek [%] 50 / 60 Średnia siła zrywająca wzdłuż / w poprzek [N/5cm] 900 / 700 Średnia grubość asfaltowej powłoki wodoodpornej: pod osnową / suma nad i pod osnową [mm] 2,3-2,5 / 2,6 Całkowita grubość papy [mm] 3,2 - cokół nad terenem wykończyć płytkami gresowymi na klej, a fundament pod poziomem terenu osłonić matą drenującą o min właściwościach: Właściwości hydrauliczne warstwy filtracyjnej Wart. średnia Tolerancja Norma Wodoprzepuszczalność VI H50 Umowny wymiar porów O 90 mm/s μm /- 40 EN ISO EN ISO fundament obsypać gruntem przepuszczalnym (piaskiem) i zamontować opaski wokół budynku, przy czym krawężniki opasek nie mogą wystawać ponad płyty chodnikowe, wykorzystane do wykonania opaski. Po odkryciu fundamentu należy ocenić ciągłość izolacji poziomej na ścianach fundamentowej. W przypadku braku takiej izolacji należy ją wykonać np. poprzez iniekcję preparatem hydroizolacyjnym zgodnie z zaleceniami producenta. ŚCIANY ZEWNĘTRZNE Budynek gospodarczy jest wzniesiony w technologii płyt prefabrykowanych i posiada bardzo nierówne i nieszczelne elewacje. Poszczególne płyty są ułożone nierówno względem siebie. Niektóre z nich wysunięte są przed elewacje nawet o ok. 5cm, choć przeważnie jest to jakieś 2-3cm. Elewacje wyglądają bardzo nieestetycznie. Proponuje się następujące warianty remontu tych elewacji: d) ocieplenie ścian metodą lekką mokrą Wariant zakłada że ściany zostaną obłożone płytami styropianowymi grubości 5cm i w ten sposób wyrównane. Tynk mineralny na siatce zapewni szczelność ścianom zewnętrznym. Ze względu na istniejące nierówności ścian metoda ta wymagać będzie podcinania i szlifowania styropianu w celu uzyskania równej powierzchni. e) wykończenie elewacji płytami Wariant zakłada montaż płyt cementowych na podkonstrukcji stalowej, a następnie otynkowanie płyt tynkiem mineralnym na siatce. 10

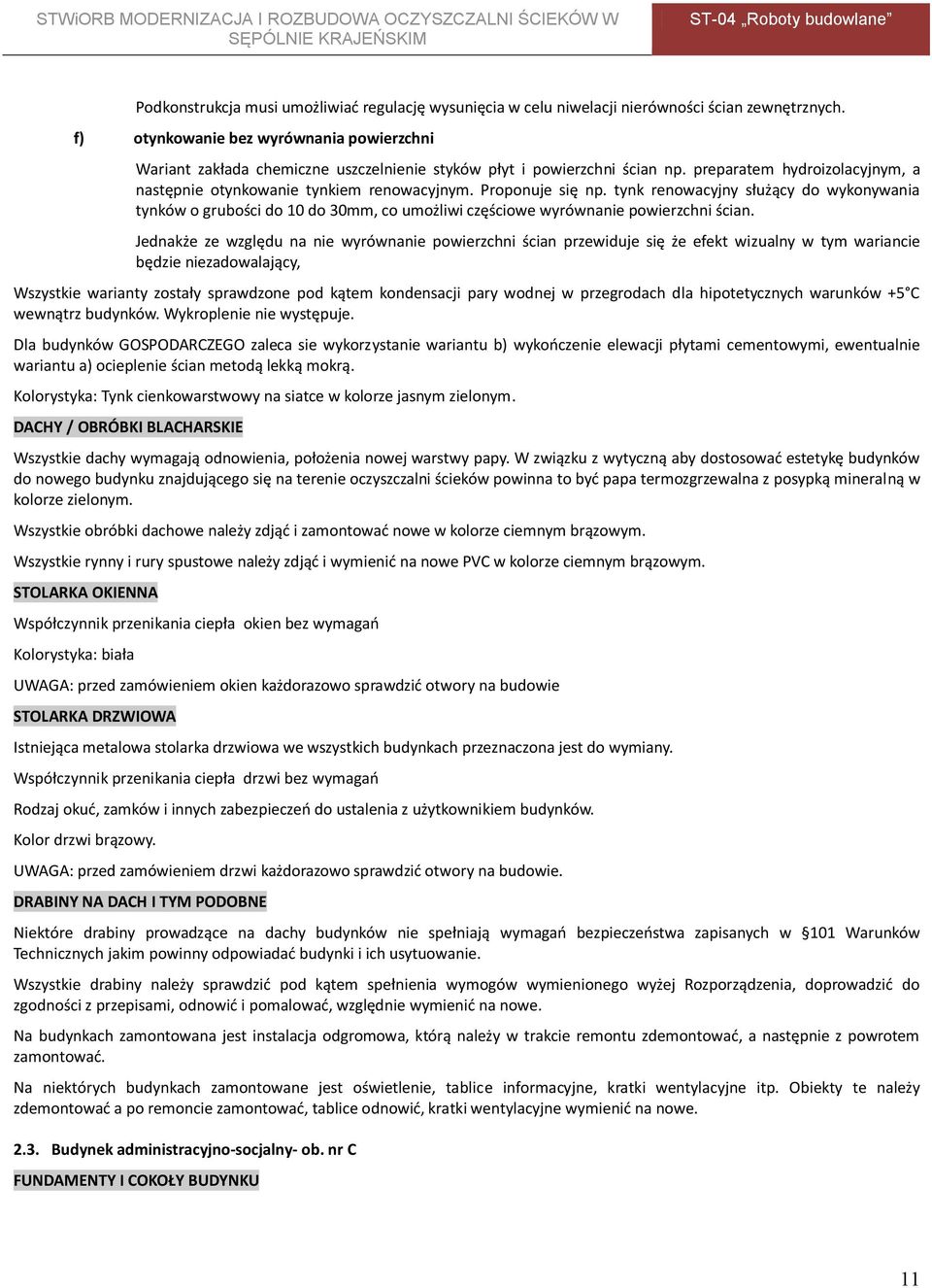

11 Podkonstrukcja musi umożliwiać regulację wysunięcia w celu niwelacji nierówności ścian zewnętrznych. f) otynkowanie bez wyrównania powierzchni Wariant zakłada chemiczne uszczelnienie styków płyt i powierzchni ścian np. preparatem hydroizolacyjnym, a następnie otynkowanie tynkiem renowacyjnym. Proponuje się np. tynk renowacyjny służący do wykonywania tynków o grubości do 10 do 30mm, co umożliwi częściowe wyrównanie powierzchni ścian. Jednakże ze względu na nie wyrównanie powierzchni ścian przewiduje się że efekt wizualny w tym wariancie będzie niezadowalający, Wszystkie warianty zostały sprawdzone pod kątem kondensacji pary wodnej w przegrodach dla hipotetycznych warunków +5 C wewnątrz budynków. Wykroplenie nie występuje. Dla budynków GOSPODARCZEGO zaleca sie wykorzystanie wariantu b) wykończenie elewacji płytami cementowymi, ewentualnie wariantu a) ocieplenie ścian metodą lekką mokrą. Kolorystyka: Tynk cienkowarstwowy na siatce w kolorze jasnym zielonym. DACHY / OBRÓBKI BLACHARSKIE Wszystkie dachy wymagają odnowienia, położenia nowej warstwy papy. W związku z wytyczną aby dostosować estetykę budynków do nowego budynku znajdującego się na terenie oczyszczalni ścieków powinna to być papa termozgrzewalna z posypką mineralną w kolorze zielonym. Wszystkie obróbki dachowe należy zdjąć i zamontować nowe w kolorze ciemnym brązowym. Wszystkie rynny i rury spustowe należy zdjąć i wymienić na nowe PVC w kolorze ciemnym brązowym. STOLARKA OKIENNA Współczynnik przenikania ciepła okien bez wymagań Kolorystyka: biała UWAGA: przed zamówieniem okien każdorazowo sprawdzić otwory na budowie STOLARKA DRZWIOWA Istniejąca metalowa stolarka drzwiowa we wszystkich budynkach przeznaczona jest do wymiany. Współczynnik przenikania ciepła drzwi bez wymagań Rodzaj okuć, zamków i innych zabezpieczeń do ustalenia z użytkownikiem budynków. Kolor drzwi brązowy. UWAGA: przed zamówieniem drzwi każdorazowo sprawdzić otwory na budowie. DRABINY NA DACH I TYM PODOBNE Niektóre drabiny prowadzące na dachy budynków nie spełniają wymagań bezpieczeństwa zapisanych w 101 Warunków Technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Wszystkie drabiny należy sprawdzić pod kątem spełnienia wymogów wymienionego wyżej Rozporządzenia, doprowadzić do zgodności z przepisami, odnowić i pomalować, względnie wymienić na nowe. Na budynkach zamontowana jest instalacja odgromowa, którą należy w trakcie remontu zdemontować, a następnie z powrotem zamontować. Na niektórych budynkach zamontowane jest oświetlenie, tablice informacyjne, kratki wentylacyjne itp. Obiekty te należy zdemontować a po remoncie zamontować, tablice odnowić, kratki wentylacyjne wymienić na nowe Budynek administracyjno-socjalny- ob. nr C FUNDAMENTY I COKOŁY BUDYNKU 11

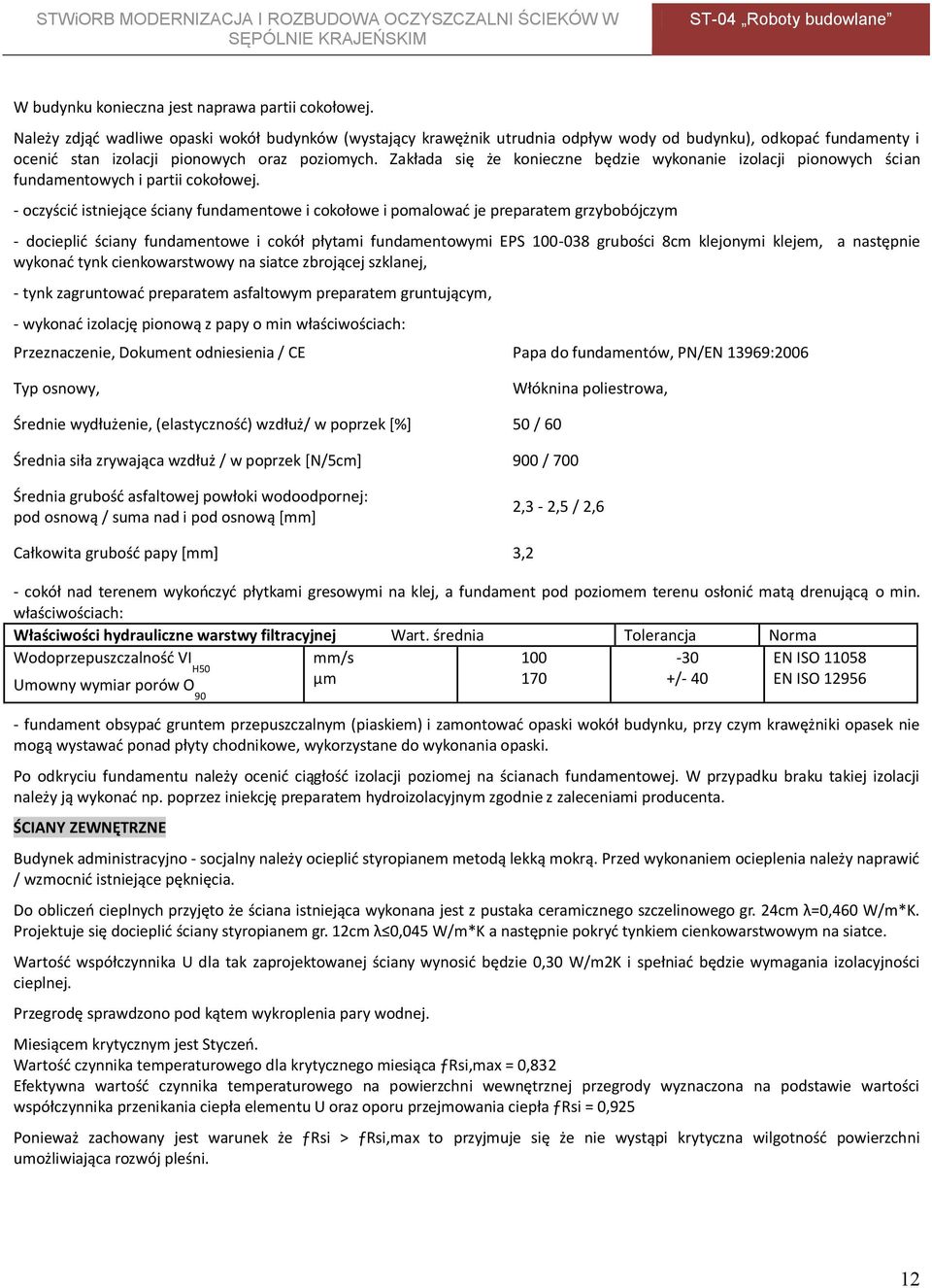

12 W budynku konieczna jest naprawa partii cokołowej. Należy zdjąć wadliwe opaski wokół budynków (wystający krawężnik utrudnia odpływ wody od budynku), odkopać fundamenty i ocenić stan izolacji pionowych oraz poziomych. Zakłada się że konieczne będzie wykonanie izolacji pionowych ścian fundamentowych i partii cokołowej. - oczyścić istniejące ściany fundamentowe i cokołowe i pomalować je preparatem grzybobójczym - docieplić ściany fundamentowe i cokół płytami fundamentowymi EPS grubości 8cm klejonymi klejem, a następnie wykonać tynk cienkowarstwowy na siatce zbrojącej szklanej, - tynk zagruntować preparatem asfaltowym preparatem gruntującym, - wykonać izolację pionową z papy o min właściwościach: Przeznaczenie, Dokument odniesienia / CE Papa do fundamentów, PN/EN 13969:2006 Typ osnowy, Włóknina poliestrowa, Średnie wydłużenie, (elastyczność) wzdłuż/ w poprzek [%] 50 / 60 Średnia siła zrywająca wzdłuż / w poprzek [N/5cm] 900 / 700 Średnia grubość asfaltowej powłoki wodoodpornej: pod osnową / suma nad i pod osnową [mm] 2,3-2,5 / 2,6 Całkowita grubość papy [mm] 3,2 - cokół nad terenem wykończyć płytkami gresowymi na klej, a fundament pod poziomem terenu osłonić matą drenującą o min. właściwościach: Właściwości hydrauliczne warstwy filtracyjnej Wart. średnia Tolerancja Norma Wodoprzepuszczalność VI H50 Umowny wymiar porów O 90 mm/s μm /- 40 EN ISO EN ISO fundament obsypać gruntem przepuszczalnym (piaskiem) i zamontować opaski wokół budynku, przy czym krawężniki opasek nie mogą wystawać ponad płyty chodnikowe, wykorzystane do wykonania opaski. Po odkryciu fundamentu należy ocenić ciągłość izolacji poziomej na ścianach fundamentowej. W przypadku braku takiej izolacji należy ją wykonać np. poprzez iniekcję preparatem hydroizolacyjnym zgodnie z zaleceniami producenta. ŚCIANY ZEWNĘTRZNE Budynek administracyjno - socjalny należy ocieplić styropianem metodą lekką mokrą. Przed wykonaniem ocieplenia należy naprawić / wzmocnić istniejące pęknięcia. Do obliczeń cieplnych przyjęto że ściana istniejąca wykonana jest z pustaka ceramicznego szczelinowego gr. 24cm λ=0,460 W/m*K. Projektuje się docieplić ściany styropianem gr. 12cm λ 0,045 W/m*K a następnie pokryć tynkiem cienkowarstwowym na siatce. Wartość współczynnika U dla tak zaprojektowanej ściany wynosić będzie 0,30 W/m2K i spełniać będzie wymagania izolacyjności cieplnej. Przegrodę sprawdzono pod kątem wykroplenia pary wodnej. Miesiącem krytycznym jest Styczeń. Wartość czynnika temperaturowego dla krytycznego miesiąca ƒrsi,max = 0,832 Efektywna wartość czynnika temperaturowego na powierzchni wewnętrznej przegrody wyznaczona na podstawie wartości współczynnika przenikania ciepła elementu U oraz oporu przejmowania ciepła ƒrsi = 0,925 Ponieważ zachowany jest warunek że ƒrsi > ƒrsi,max to przyjmuje się że nie wystąpi krytyczna wilgotność powierzchni umożliwiająca rozwój pleśni. 12

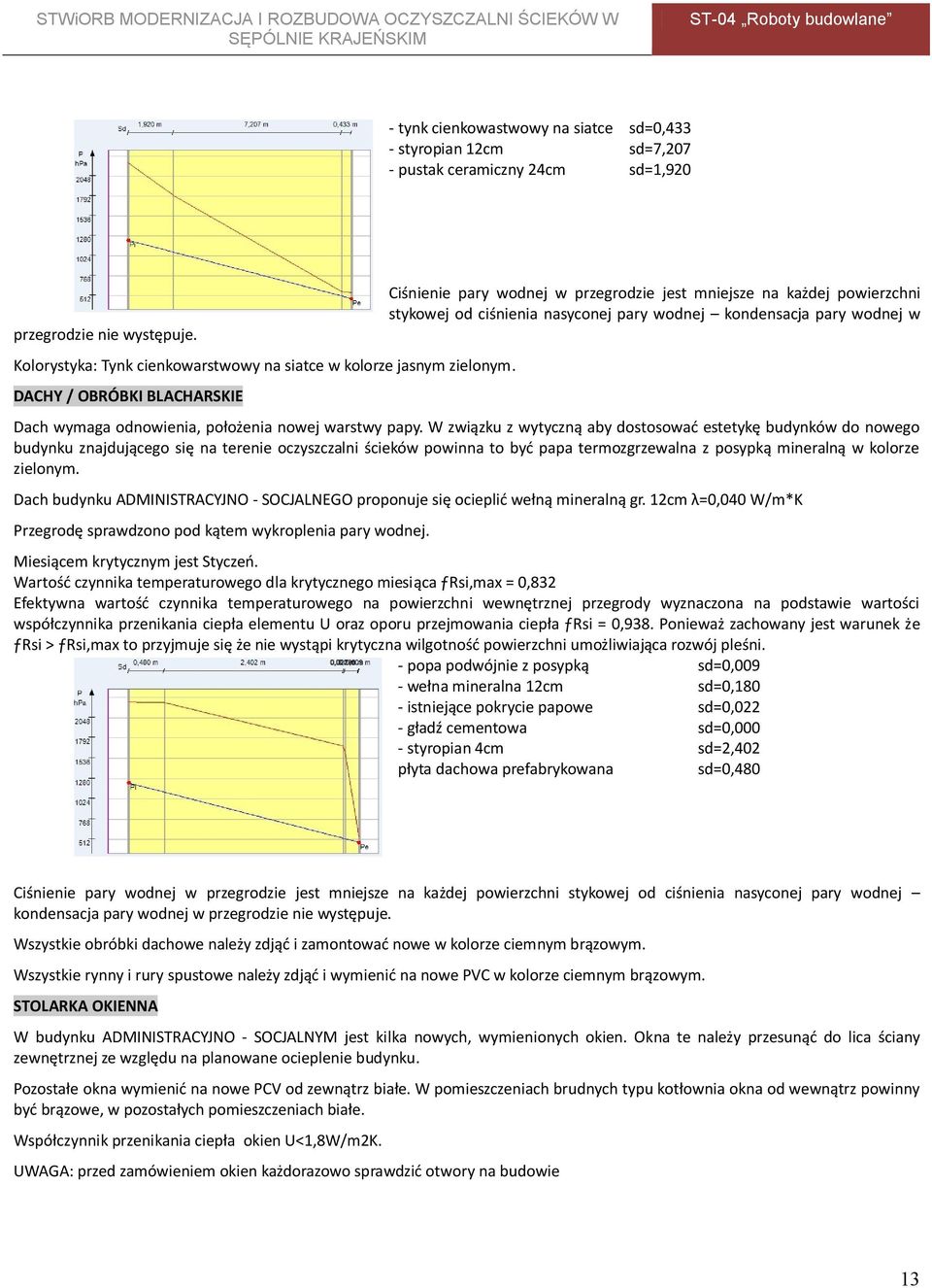

13 - tynk cienkowastwowy na siatce sd=0,433 - styropian 12cm sd=7,207 - pustak ceramiczny 24cm sd=1,920 przegrodzie nie występuje. Kolorystyka: Tynk cienkowarstwowy na siatce w kolorze jasnym zielonym. DACHY / OBRÓBKI BLACHARSKIE Ciśnienie pary wodnej w przegrodzie jest mniejsze na każdej powierzchni stykowej od ciśnienia nasyconej pary wodnej kondensacja pary wodnej w Dach wymaga odnowienia, położenia nowej warstwy papy. W związku z wytyczną aby dostosować estetykę budynków do nowego budynku znajdującego się na terenie oczyszczalni ścieków powinna to być papa termozgrzewalna z posypką mineralną w kolorze zielonym. Dach budynku ADMINISTRACYJNO - SOCJALNEGO proponuje się ocieplić wełną mineralną gr. 12cm λ=0,040 W/m*K Przegrodę sprawdzono pod kątem wykroplenia pary wodnej. Miesiącem krytycznym jest Styczeń. Wartość czynnika temperaturowego dla krytycznego miesiąca ƒrsi,max = 0,832 Efektywna wartość czynnika temperaturowego na powierzchni wewnętrznej przegrody wyznaczona na podstawie wartości współczynnika przenikania ciepła elementu U oraz oporu przejmowania ciepła ƒrsi = 0,938. Ponieważ zachowany jest warunek że ƒrsi > ƒrsi,max to przyjmuje się że nie wystąpi krytyczna wilgotność powierzchni umożliwiająca rozwój pleśni. - popa podwójnie z posypką sd=0,009 - wełna mineralna 12cm sd=0,180 - istniejące pokrycie papowe sd=0,022 - gładź cementowa sd=0,000 - styropian 4cm sd=2,402 płyta dachowa prefabrykowana sd=0,480 Ciśnienie pary wodnej w przegrodzie jest mniejsze na każdej powierzchni stykowej od ciśnienia nasyconej pary wodnej kondensacja pary wodnej w przegrodzie nie występuje. Wszystkie obróbki dachowe należy zdjąć i zamontować nowe w kolorze ciemnym brązowym. Wszystkie rynny i rury spustowe należy zdjąć i wymienić na nowe PVC w kolorze ciemnym brązowym. STOLARKA OKIENNA W budynku ADMINISTRACYJNO - SOCJALNYM jest kilka nowych, wymienionych okien. Okna te należy przesunąć do lica ściany zewnętrznej ze względu na planowane ocieplenie budynku. Pozostałe okna wymienić na nowe PCV od zewnątrz białe. W pomieszczeniach brudnych typu kotłownia okna od wewnątrz powinny być brązowe, w pozostałych pomieszczeniach białe. Współczynnik przenikania ciepła okien U<1,8W/m2K. UWAGA: przed zamówieniem okien każdorazowo sprawdzić otwory na budowie 13

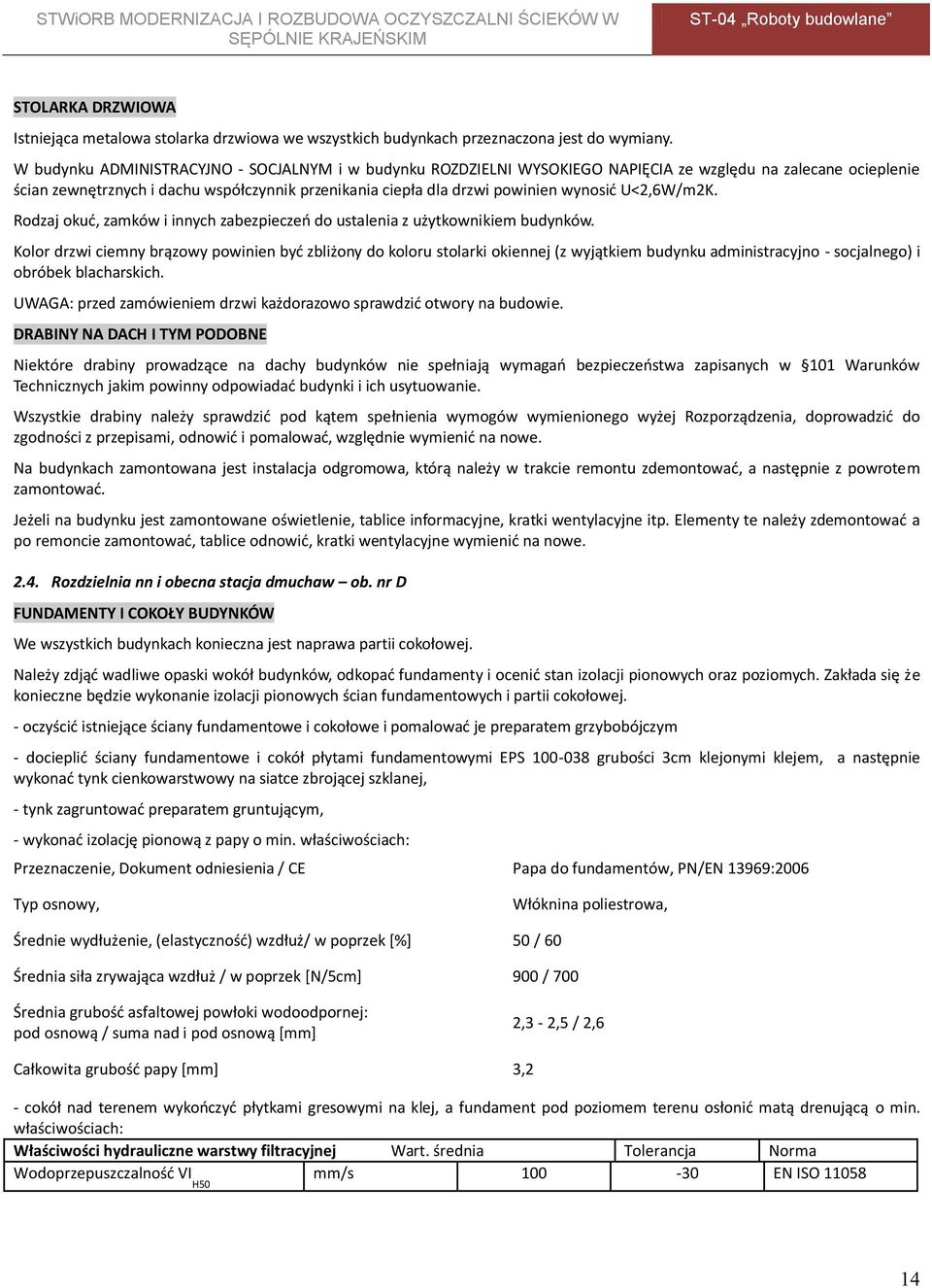

14 STOLARKA DRZWIOWA Istniejąca metalowa stolarka drzwiowa we wszystkich budynkach przeznaczona jest do wymiany. W budynku ADMINISTRACYJNO - SOCJALNYM i w budynku ROZDZIELNI WYSOKIEGO NAPIĘCIA ze względu na zalecane ocieplenie ścian zewnętrznych i dachu współczynnik przenikania ciepła dla drzwi powinien wynosić U<2,6W/m2K. Rodzaj okuć, zamków i innych zabezpieczeń do ustalenia z użytkownikiem budynków. Kolor drzwi ciemny brązowy powinien być zbliżony do koloru stolarki okiennej (z wyjątkiem budynku administracyjno - socjalnego) i obróbek blacharskich. UWAGA: przed zamówieniem drzwi każdorazowo sprawdzić otwory na budowie. DRABINY NA DACH I TYM PODOBNE Niektóre drabiny prowadzące na dachy budynków nie spełniają wymagań bezpieczeństwa zapisanych w 101 Warunków Technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Wszystkie drabiny należy sprawdzić pod kątem spełnienia wymogów wymienionego wyżej Rozporządzenia, doprowadzić do zgodności z przepisami, odnowić i pomalować, względnie wymienić na nowe. Na budynkach zamontowana jest instalacja odgromowa, którą należy w trakcie remontu zdemontować, a następnie z powrotem zamontować. Jeżeli na budynku jest zamontowane oświetlenie, tablice informacyjne, kratki wentylacyjne itp. Elementy te należy zdemontować a po remoncie zamontować, tablice odnowić, kratki wentylacyjne wymienić na nowe Rozdzielnia nn i obecna stacja dmuchaw ob. nr D FUNDAMENTY I COKOŁY BUDYNKÓW We wszystkich budynkach konieczna jest naprawa partii cokołowej. Należy zdjąć wadliwe opaski wokół budynków, odkopać fundamenty i ocenić stan izolacji pionowych oraz poziomych. Zakłada się że konieczne będzie wykonanie izolacji pionowych ścian fundamentowych i partii cokołowej. - oczyścić istniejące ściany fundamentowe i cokołowe i pomalować je preparatem grzybobójczym - docieplić ściany fundamentowe i cokół płytami fundamentowymi EPS grubości 3cm klejonymi klejem, a następnie wykonać tynk cienkowarstwowy na siatce zbrojącej szklanej, - tynk zagruntować preparatem gruntującym, - wykonać izolację pionową z papy o min. właściwościach: Przeznaczenie, Dokument odniesienia / CE Papa do fundamentów, PN/EN 13969:2006 Typ osnowy, Włóknina poliestrowa, Średnie wydłużenie, (elastyczność) wzdłuż/ w poprzek [%] 50 / 60 Średnia siła zrywająca wzdłuż / w poprzek [N/5cm] 900 / 700 Średnia grubość asfaltowej powłoki wodoodpornej: pod osnową / suma nad i pod osnową [mm] 2,3-2,5 / 2,6 Całkowita grubość papy [mm] 3,2 - cokół nad terenem wykończyć płytkami gresowymi na klej, a fundament pod poziomem terenu osłonić matą drenującą o min. właściwościach: Właściwości hydrauliczne warstwy filtracyjnej Wart. średnia Tolerancja Norma Wodoprzepuszczalność VI H50 mm/s EN ISO

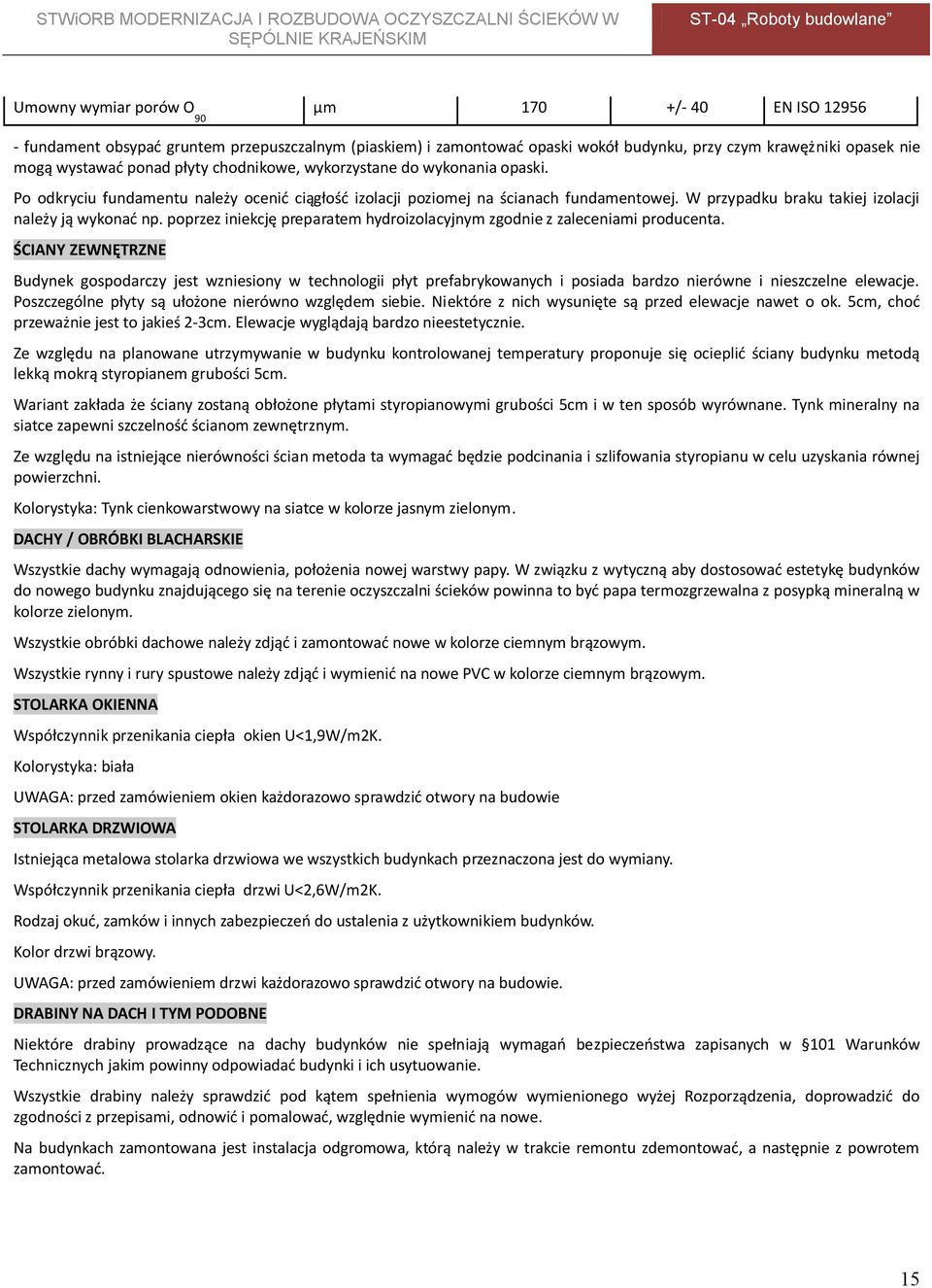

15 Umowny wymiar porów O 90 μm 170 +/- 40 EN ISO fundament obsypać gruntem przepuszczalnym (piaskiem) i zamontować opaski wokół budynku, przy czym krawężniki opasek nie mogą wystawać ponad płyty chodnikowe, wykorzystane do wykonania opaski. Po odkryciu fundamentu należy ocenić ciągłość izolacji poziomej na ścianach fundamentowej. W przypadku braku takiej izolacji należy ją wykonać np. poprzez iniekcję preparatem hydroizolacyjnym zgodnie z zaleceniami producenta. ŚCIANY ZEWNĘTRZNE Budynek gospodarczy jest wzniesiony w technologii płyt prefabrykowanych i posiada bardzo nierówne i nieszczelne elewacje. Poszczególne płyty są ułożone nierówno względem siebie. Niektóre z nich wysunięte są przed elewacje nawet o ok. 5cm, choć przeważnie jest to jakieś 2-3cm. Elewacje wyglądają bardzo nieestetycznie. Ze względu na planowane utrzymywanie w budynku kontrolowanej temperatury proponuje się ocieplić ściany budynku metodą lekką mokrą styropianem grubości 5cm. Wariant zakłada że ściany zostaną obłożone płytami styropianowymi grubości 5cm i w ten sposób wyrównane. Tynk mineralny na siatce zapewni szczelność ścianom zewnętrznym. Ze względu na istniejące nierówności ścian metoda ta wymagać będzie podcinania i szlifowania styropianu w celu uzyskania równej powierzchni. Kolorystyka: Tynk cienkowarstwowy na siatce w kolorze jasnym zielonym. DACHY / OBRÓBKI BLACHARSKIE Wszystkie dachy wymagają odnowienia, położenia nowej warstwy papy. W związku z wytyczną aby dostosować estetykę budynków do nowego budynku znajdującego się na terenie oczyszczalni ścieków powinna to być papa termozgrzewalna z posypką mineralną w kolorze zielonym. Wszystkie obróbki dachowe należy zdjąć i zamontować nowe w kolorze ciemnym brązowym. Wszystkie rynny i rury spustowe należy zdjąć i wymienić na nowe PVC w kolorze ciemnym brązowym. STOLARKA OKIENNA Współczynnik przenikania ciepła okien U<1,9W/m2K. Kolorystyka: biała UWAGA: przed zamówieniem okien każdorazowo sprawdzić otwory na budowie STOLARKA DRZWIOWA Istniejąca metalowa stolarka drzwiowa we wszystkich budynkach przeznaczona jest do wymiany. Współczynnik przenikania ciepła drzwi U<2,6W/m2K. Rodzaj okuć, zamków i innych zabezpieczeń do ustalenia z użytkownikiem budynków. Kolor drzwi brązowy. UWAGA: przed zamówieniem drzwi każdorazowo sprawdzić otwory na budowie. DRABINY NA DACH I TYM PODOBNE Niektóre drabiny prowadzące na dachy budynków nie spełniają wymagań bezpieczeństwa zapisanych w 101 Warunków Technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Wszystkie drabiny należy sprawdzić pod kątem spełnienia wymogów wymienionego wyżej Rozporządzenia, doprowadzić do zgodności z przepisami, odnowić i pomalować, względnie wymienić na nowe. Na budynkach zamontowana jest instalacja odgromowa, którą należy w trakcie remontu zdemontować, a następnie z powrotem zamontować. 15

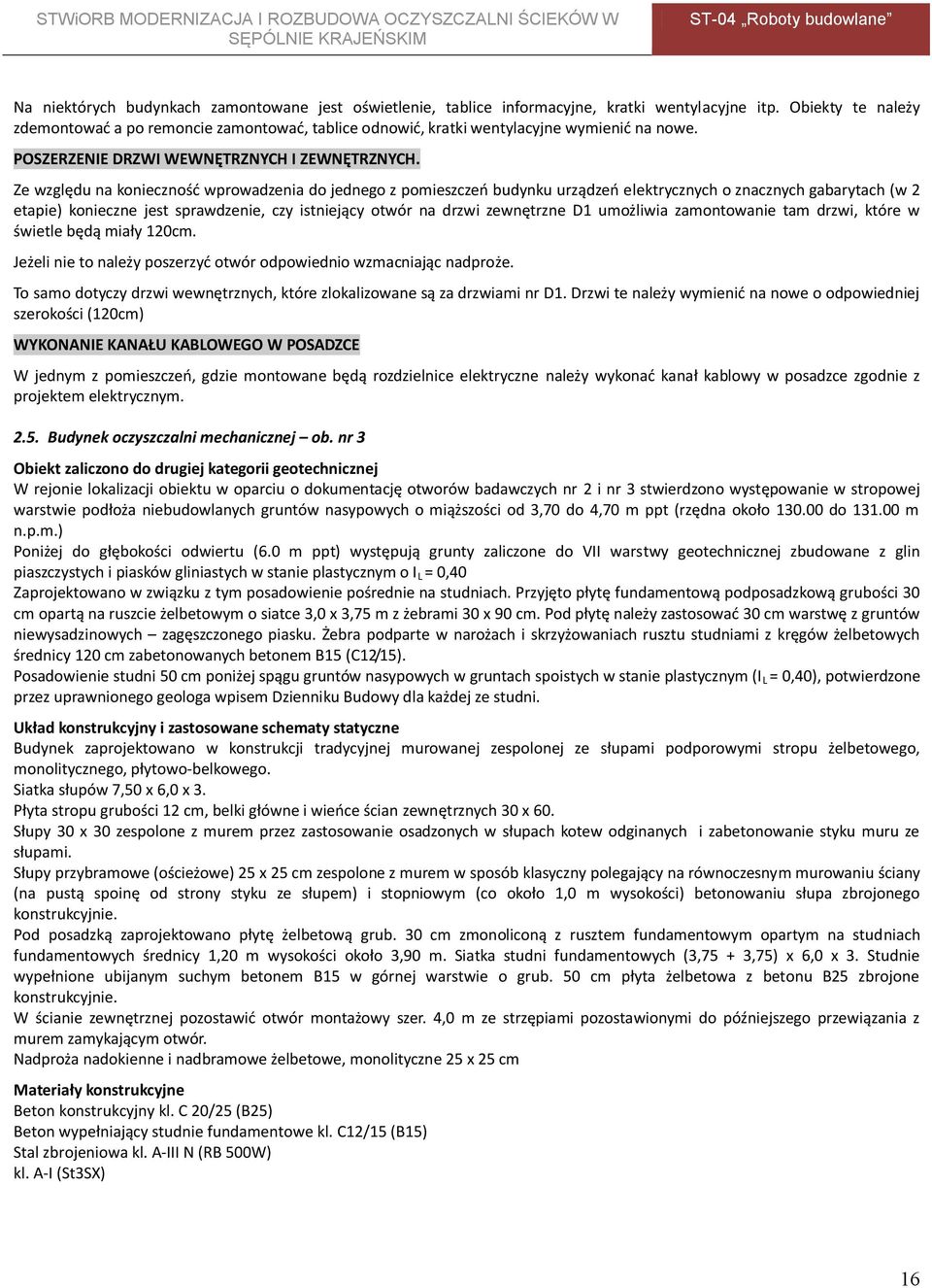

16 Na niektórych budynkach zamontowane jest oświetlenie, tablice informacyjne, kratki wentylacyjne itp. Obiekty te należy zdemontować a po remoncie zamontować, tablice odnowić, kratki wentylacyjne wymienić na nowe. POSZERZENIE DRZWI WEWNĘTRZNYCH I ZEWNĘTRZNYCH. Ze względu na konieczność wprowadzenia do jednego z pomieszczeń budynku urządzeń elektrycznych o znacznych gabarytach (w 2 etapie) konieczne jest sprawdzenie, czy istniejący otwór na drzwi zewnętrzne D1 umożliwia zamontowanie tam drzwi, które w świetle będą miały 120cm. Jeżeli nie to należy poszerzyć otwór odpowiednio wzmacniając nadproże. To samo dotyczy drzwi wewnętrznych, które zlokalizowane są za drzwiami nr D1. Drzwi te należy wymienić na nowe o odpowiedniej szerokości (120cm) WYKONANIE KANAŁU KABLOWEGO W POSADZCE W jednym z pomieszczeń, gdzie montowane będą rozdzielnice elektryczne należy wykonać kanał kablowy w posadzce zgodnie z projektem elektrycznym Budynek oczyszczalni mechanicznej ob. nr 3 Obiekt zaliczono do drugiej kategorii geotechnicznej W rejonie lokalizacji obiektu w oparciu o dokumentację otworów badawczych nr 2 i nr 3 stwierdzono występowanie w stropowej warstwie podłoża niebudowlanych gruntów nasypowych o miąższości od 3,70 do 4,70 m ppt (rzędna około do m n.p.m.) Poniżej do głębokości odwiertu (6.0 m ppt) występują grunty zaliczone do VII warstwy geotechnicznej zbudowane z glin piaszczystych i piasków gliniastych w stanie plastycznym o I L = 0,40 Zaprojektowano w związku z tym posadowienie pośrednie na studniach. Przyjęto płytę fundamentową podposadzkową grubości 30 cm opartą na ruszcie żelbetowym o siatce 3,0 x 3,75 m z żebrami 30 x 90 cm. Pod płytę należy zastosować 30 cm warstwę z gruntów niewysadzinowych zagęszczonego piasku. Żebra podparte w narożach i skrzyżowaniach rusztu studniami z kręgów żelbetowych średnicy 120 cm zabetonowanych betonem B15 (C12/15). Posadowienie studni 50 cm poniżej spągu gruntów nasypowych w gruntach spoistych w stanie plastycznym (I L = 0,40), potwierdzone przez uprawnionego geologa wpisem Dzienniku Budowy dla każdej ze studni. Układ konstrukcyjny i zastosowane schematy statyczne Budynek zaprojektowano w konstrukcji tradycyjnej murowanej zespolonej ze słupami podporowymi stropu żelbetowego, monolitycznego, płytowo-belkowego. Siatka słupów 7,50 x 6,0 x 3. Płyta stropu grubości 12 cm, belki główne i wieńce ścian zewnętrznych 30 x 60. Słupy 30 x 30 zespolone z murem przez zastosowanie osadzonych w słupach kotew odginanych i zabetonowanie styku muru ze słupami. Słupy przybramowe (ościeżowe) 25 x 25 cm zespolone z murem w sposób klasyczny polegający na równoczesnym murowaniu ściany (na pustą spoinę od strony styku ze słupem) i stopniowym (co około 1,0 m wysokości) betonowaniu słupa zbrojonego konstrukcyjnie. Pod posadzką zaprojektowano płytę żelbetową grub. 30 cm zmonoliconą z rusztem fundamentowym opartym na studniach fundamentowych średnicy 1,20 m wysokości około 3,90 m. Siatka studni fundamentowych (3,75 + 3,75) x 6,0 x 3. Studnie wypełnione ubijanym suchym betonem B15 w górnej warstwie o grub. 50 cm płyta żelbetowa z betonu B25 zbrojone konstrukcyjnie. W ścianie zewnętrznej pozostawić otwór montażowy szer. 4,0 m ze strzępiami pozostawionymi do późniejszego przewiązania z murem zamykającym otwór. Nadproża nadokienne i nadbramowe żelbetowe, monolityczne 25 x 25 cm Materiały konstrukcyjne Beton konstrukcyjny kl. C 20/25 (B25) Beton wypełniający studnie fundamentowe kl. C12/15 (B15) Stal zbrojeniowa kl. A-III N (RB 500W) kl. A-I (St3SX) 16

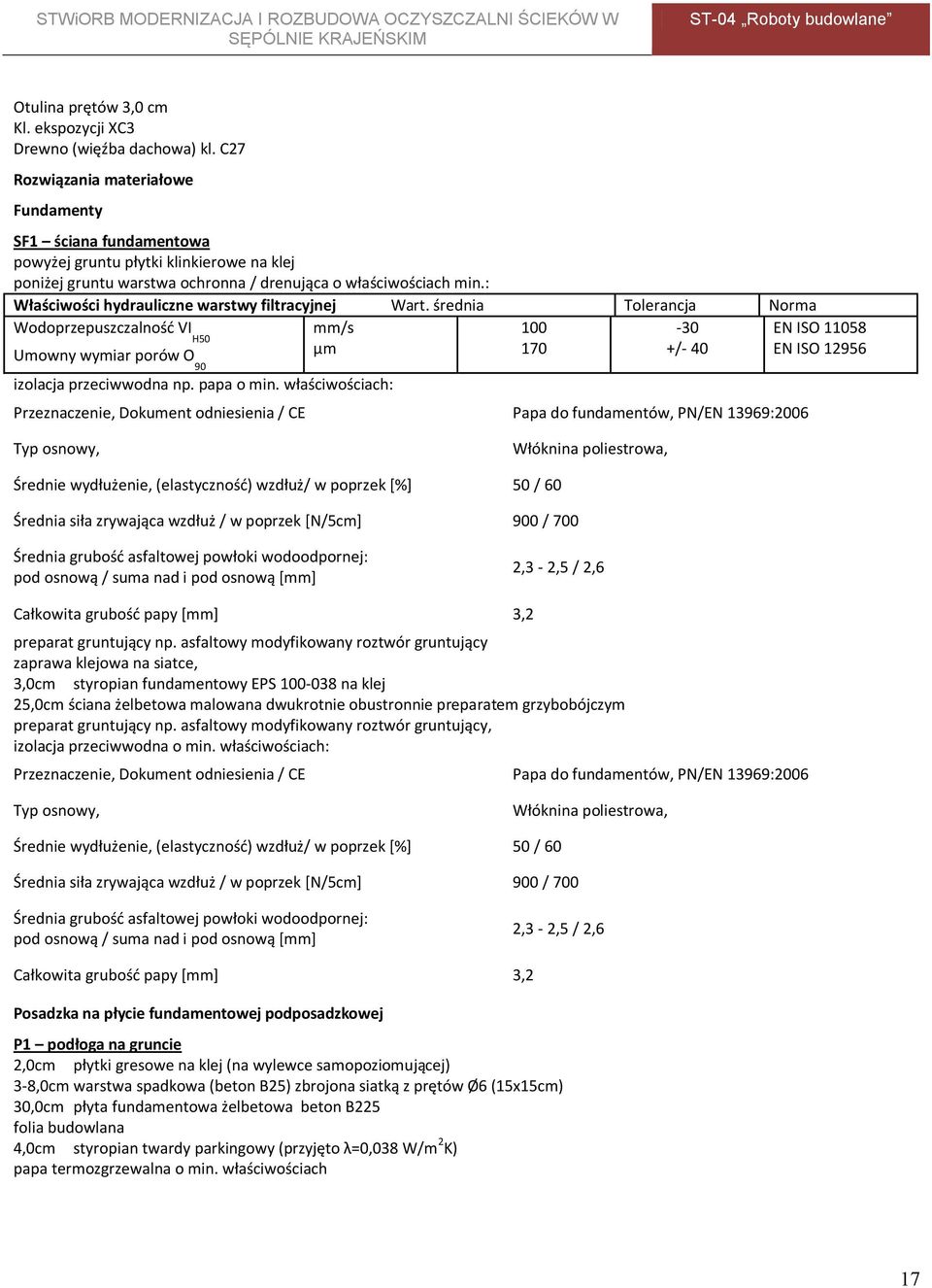

17 Otulina prętów 3,0 cm Kl. ekspozycji XC3 Drewno (więźba dachowa) kl. C27 Rozwiązania materiałowe Fundamenty SF1 ściana fundamentowa powyżej gruntu płytki klinkierowe na klej poniżej gruntu warstwa ochronna / drenująca o właściwościach min.: Właściwości hydrauliczne warstwy filtracyjnej Wart. średnia Tolerancja Norma Wodoprzepuszczalność VI mm/s H50 Umowny wymiar porów O μm 90 izolacja przeciwwodna np. papa o min. właściwościach: /- 40 Przeznaczenie, Dokument odniesienia / CE Papa do fundamentów, PN/EN 13969:2006 EN ISO EN ISO Typ osnowy, Włóknina poliestrowa, Średnie wydłużenie, (elastyczność) wzdłuż/ w poprzek [%] 50 / 60 Średnia siła zrywająca wzdłuż / w poprzek [N/5cm] 900 / 700 Średnia grubość asfaltowej powłoki wodoodpornej: pod osnową / suma nad i pod osnową [mm] 2,3-2,5 / 2,6 Całkowita grubość papy [mm] 3,2 preparat gruntujący np. asfaltowy modyfikowany roztwór gruntujący zaprawa klejowa na siatce, 3,0cm styropian fundamentowy EPS na klej 25,0cm ściana żelbetowa malowana dwukrotnie obustronnie preparatem grzybobójczym preparat gruntujący np. asfaltowy modyfikowany roztwór gruntujący, izolacja przeciwwodna o min. właściwościach: Przeznaczenie, Dokument odniesienia / CE Papa do fundamentów, PN/EN 13969:2006 Typ osnowy, Włóknina poliestrowa, Średnie wydłużenie, (elastyczność) wzdłuż/ w poprzek [%] 50 / 60 Średnia siła zrywająca wzdłuż / w poprzek [N/5cm] 900 / 700 Średnia grubość asfaltowej powłoki wodoodpornej: pod osnową / suma nad i pod osnową [mm] 2,3-2,5 / 2,6 Całkowita grubość papy [mm] 3,2 Posadzka na płycie fundamentowej podposadzkowej P1 podłoga na gruncie 2,0cm płytki gresowe na klej (na wylewce samopoziomującej) 3-8,0cm warstwa spadkowa (beton B25) zbrojona siatką z prętów Ø6 (15x15cm) 30,0cm płyta fundamentowa żelbetowa beton B225 folia budowlana 4,0cm styropian twardy parkingowy (przyjęto λ=0,038 W/m 2 K) papa termozgrzewalna o min. właściwościach 17

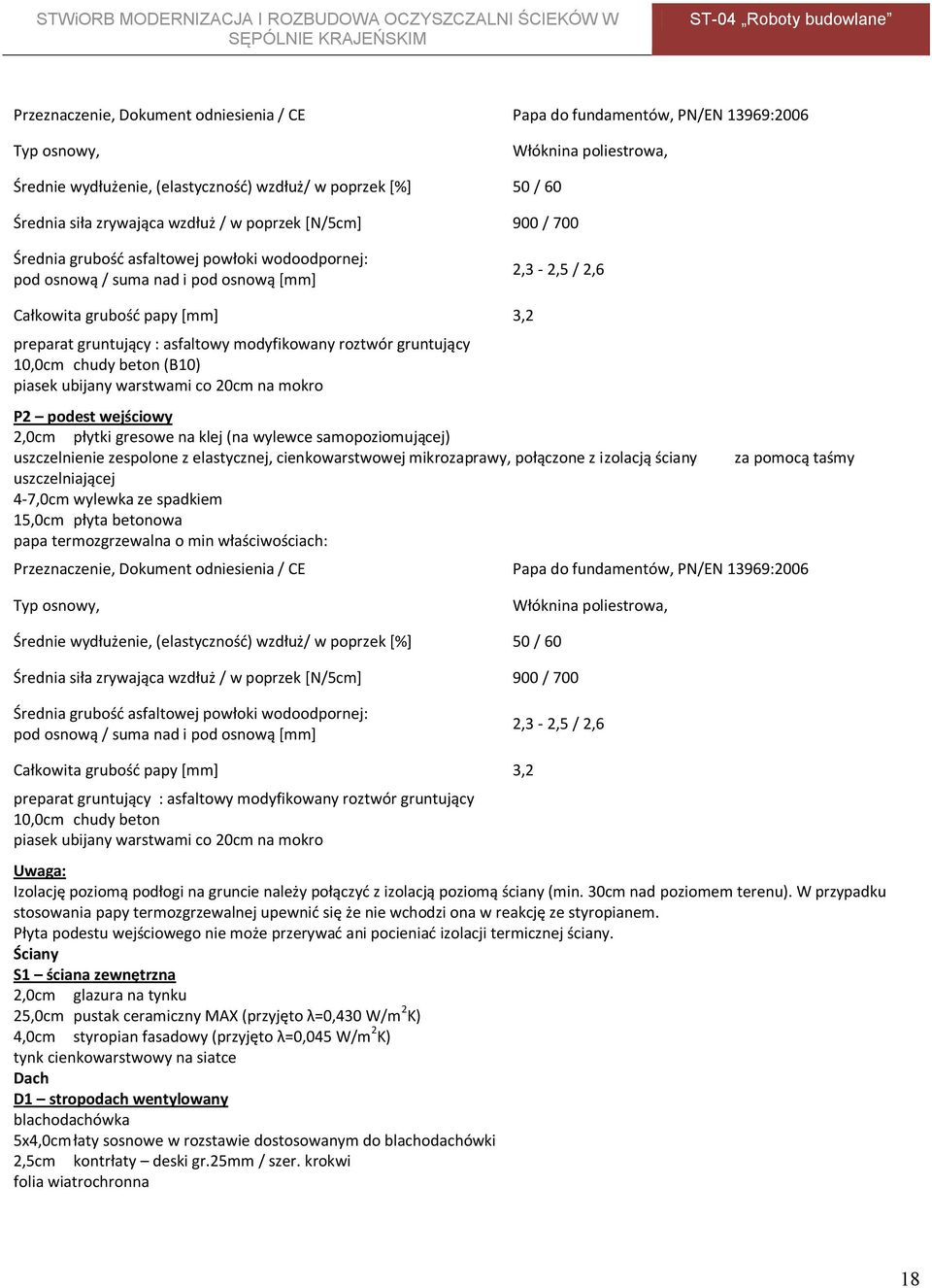

18 Przeznaczenie, Dokument odniesienia / CE Papa do fundamentów, PN/EN 13969:2006 Typ osnowy, Włóknina poliestrowa, Średnie wydłużenie, (elastyczność) wzdłuż/ w poprzek [%] 50 / 60 Średnia siła zrywająca wzdłuż / w poprzek [N/5cm] 900 / 700 Średnia grubość asfaltowej powłoki wodoodpornej: pod osnową / suma nad i pod osnową [mm] 2,3-2,5 / 2,6 Całkowita grubość papy [mm] 3,2 preparat gruntujący : asfaltowy modyfikowany roztwór gruntujący 10,0cm chudy beton (B10) piasek ubijany warstwami co 20cm na mokro P2 podest wejściowy 2,0cm płytki gresowe na klej (na wylewce samopoziomującej) uszczelnienie zespolone z elastycznej, cienkowarstwowej mikrozaprawy, połączone z izolacją ściany uszczelniającej 4-7,0cm wylewka ze spadkiem 15,0cm płyta betonowa papa termozgrzewalna o min właściwościach: za pomocą taśmy Przeznaczenie, Dokument odniesienia / CE Papa do fundamentów, PN/EN 13969:2006 Typ osnowy, Włóknina poliestrowa, Średnie wydłużenie, (elastyczność) wzdłuż/ w poprzek [%] 50 / 60 Średnia siła zrywająca wzdłuż / w poprzek [N/5cm] 900 / 700 Średnia grubość asfaltowej powłoki wodoodpornej: pod osnową / suma nad i pod osnową [mm] 2,3-2,5 / 2,6 Całkowita grubość papy [mm] 3,2 preparat gruntujący : asfaltowy modyfikowany roztwór gruntujący 10,0cm chudy beton piasek ubijany warstwami co 20cm na mokro Uwaga: Izolację poziomą podłogi na gruncie należy połączyć z izolacją poziomą ściany (min. 30cm nad poziomem terenu). W przypadku stosowania papy termozgrzewalnej upewnić się że nie wchodzi ona w reakcję ze styropianem. Płyta podestu wejściowego nie może przerywać ani pocieniać izolacji termicznej ściany. Ściany S1 ściana zewnętrzna 2,0cm glazura na tynku 25,0cm pustak ceramiczny MAX (przyjęto λ=0,430 W/m 2 K) 4,0cm styropian fasadowy (przyjęto λ=0,045 W/m 2 K) tynk cienkowarstwowy na siatce Dach D1 stropodach wentylowany blachodachówka 5x4,0cm łaty sosnowe w rozstawie dostosowanym do blachodachówki 2,5cm kontrłaty deski gr.25mm / szer. krokwi folia wiatrochronna 18

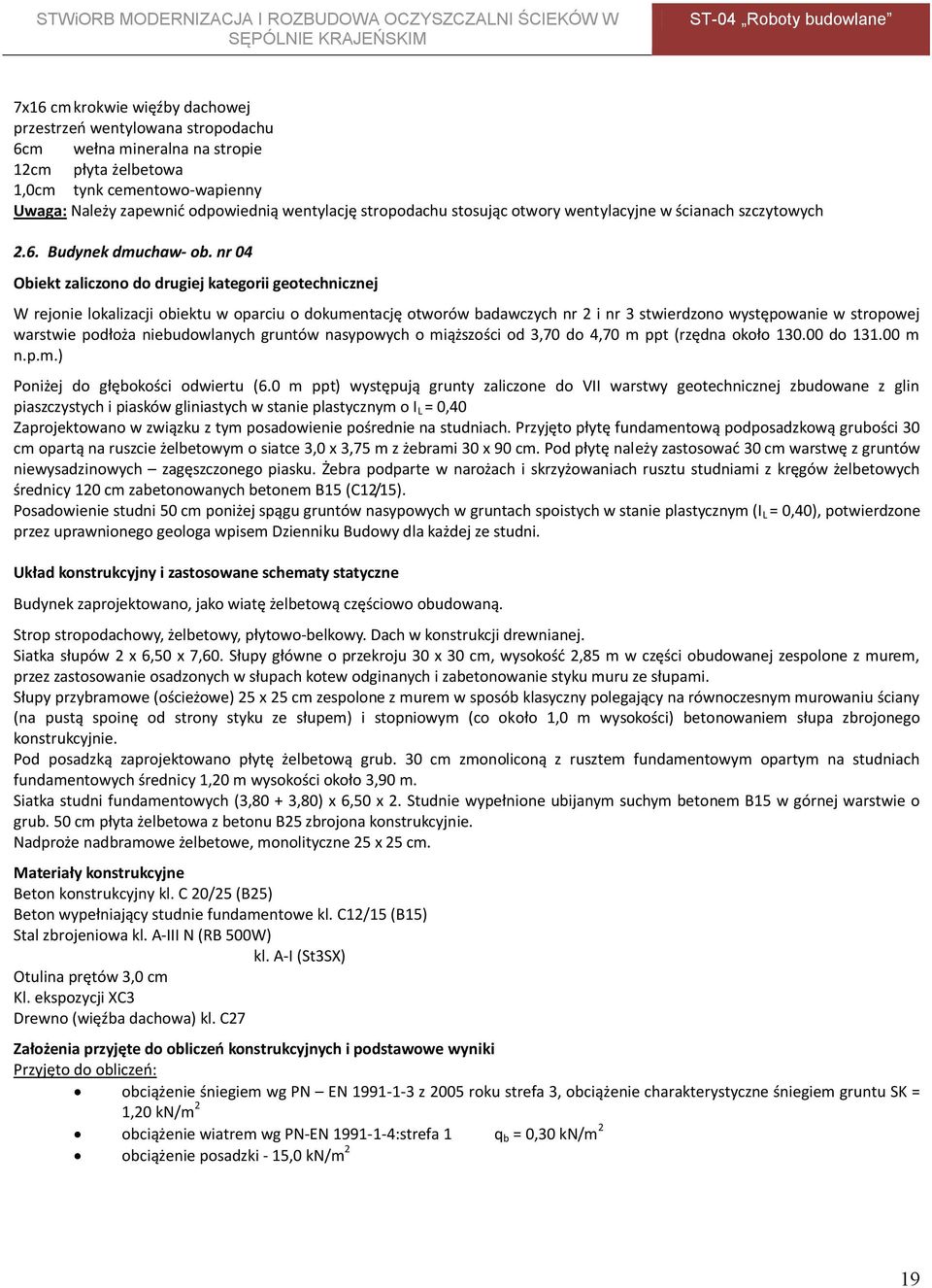

19 7x16 cm krokwie więźby dachowej przestrzeń wentylowana stropodachu 6cm wełna mineralna na stropie 12cm płyta żelbetowa 1,0cm tynk cementowo-wapienny Uwaga: Należy zapewnić odpowiednią wentylację stropodachu stosując otwory wentylacyjne w ścianach szczytowych 2.6. Budynek dmuchaw- ob. nr 04 Obiekt zaliczono do drugiej kategorii geotechnicznej W rejonie lokalizacji obiektu w oparciu o dokumentację otworów badawczych nr 2 i nr 3 stwierdzono występowanie w stropowej warstwie podłoża niebudowlanych gruntów nasypowych o miąższości od 3,70 do 4,70 m ppt (rzędna około do m n.p.m.) Poniżej do głębokości odwiertu (6.0 m ppt) występują grunty zaliczone do VII warstwy geotechnicznej zbudowane z glin piaszczystych i piasków gliniastych w stanie plastycznym o I L = 0,40 Zaprojektowano w związku z tym posadowienie pośrednie na studniach. Przyjęto płytę fundamentową podposadzkową grubości 30 cm opartą na ruszcie żelbetowym o siatce 3,0 x 3,75 m z żebrami 30 x 90 cm. Pod płytę należy zastosować 30 cm warstwę z gruntów niewysadzinowych zagęszczonego piasku. Żebra podparte w narożach i skrzyżowaniach rusztu studniami z kręgów żelbetowych średnicy 120 cm zabetonowanych betonem B15 (C12/15). Posadowienie studni 50 cm poniżej spągu gruntów nasypowych w gruntach spoistych w stanie plastycznym (I L = 0,40), potwierdzone przez uprawnionego geologa wpisem Dzienniku Budowy dla każdej ze studni. Układ konstrukcyjny i zastosowane schematy statyczne Budynek zaprojektowano, jako wiatę żelbetową częściowo obudowaną. Strop stropodachowy, żelbetowy, płytowo-belkowy. Dach w konstrukcji drewnianej. Siatka słupów 2 x 6,50 x 7,60. Słupy główne o przekroju 30 x 30 cm, wysokość 2,85 m w części obudowanej zespolone z murem, przez zastosowanie osadzonych w słupach kotew odginanych i zabetonowanie styku muru ze słupami. Słupy przybramowe (ościeżowe) 25 x 25 cm zespolone z murem w sposób klasyczny polegający na równoczesnym murowaniu ściany (na pustą spoinę od strony styku ze słupem) i stopniowym (co około 1,0 m wysokości) betonowaniem słupa zbrojonego konstrukcyjnie. Pod posadzką zaprojektowano płytę żelbetową grub. 30 cm zmonoliconą z rusztem fundamentowym opartym na studniach fundamentowych średnicy 1,20 m wysokości około 3,90 m. Siatka studni fundamentowych (3,80 + 3,80) x 6,50 x 2. Studnie wypełnione ubijanym suchym betonem B15 w górnej warstwie o grub. 50 cm płyta żelbetowa z betonu B25 zbrojona konstrukcyjnie. Nadproże nadbramowe żelbetowe, monolityczne 25 x 25 cm. Materiały konstrukcyjne Beton konstrukcyjny kl. C 20/25 (B25) Beton wypełniający studnie fundamentowe kl. C12/15 (B15) Stal zbrojeniowa kl. A-III N (RB 500W) kl. A-I (St3SX) Otulina prętów 3,0 cm Kl. ekspozycji XC3 Drewno (więźba dachowa) kl. C27 Założenia przyjęte do obliczeń konstrukcyjnych i podstawowe wyniki Przyjęto do obliczeń: obciążenie śniegiem wg PN EN z 2005 roku strefa 3, obciążenie charakterystyczne śniegiem gruntu SK = 1,20 kn/m 2 obciążenie wiatrem wg PN-EN :strefa 1 q b = 0,30 kn/m 2 obciążenie posadzki - 15,0 kn/m 2 19

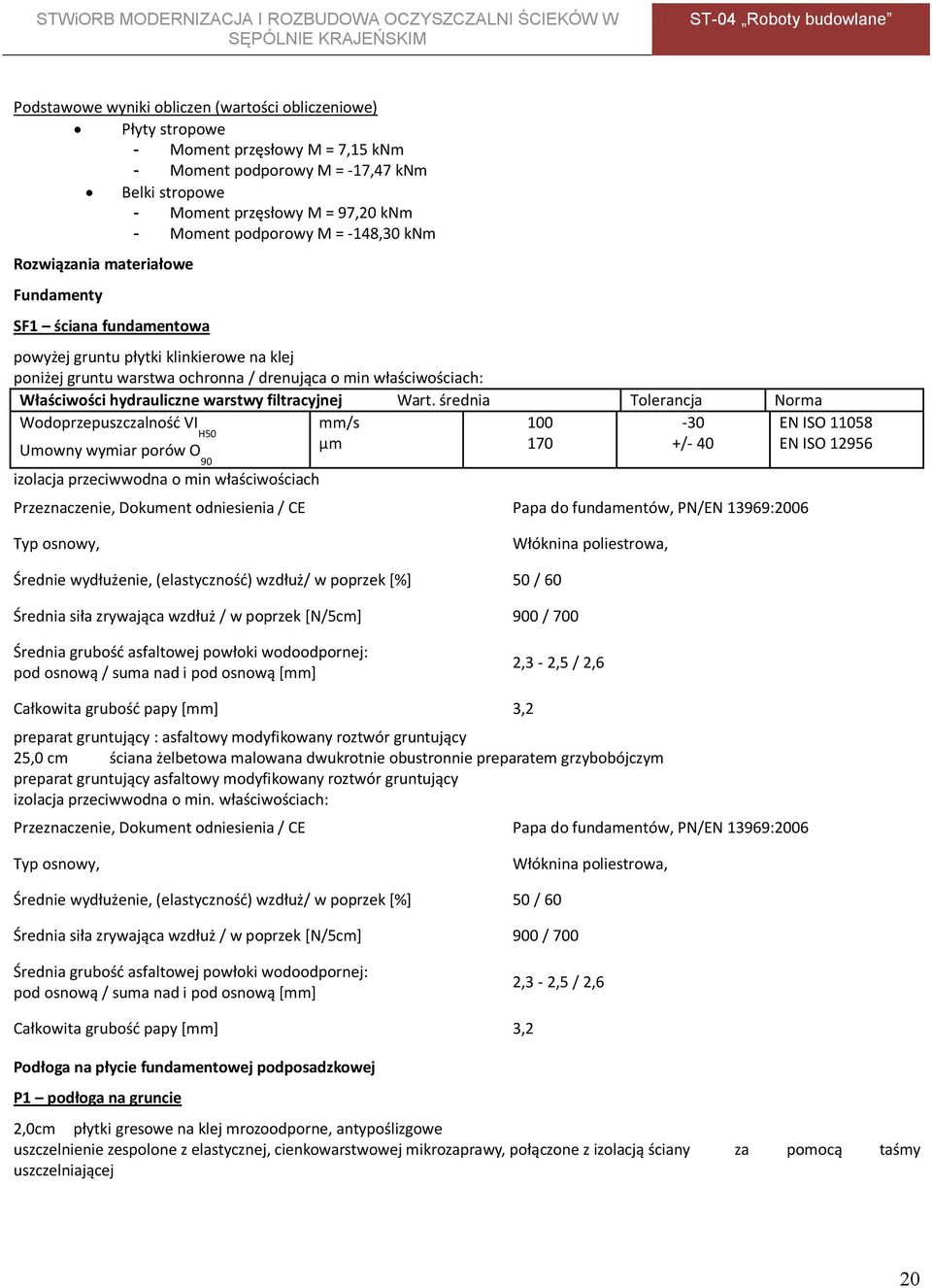

20 Podstawowe wyniki obliczen (wartości obliczeniowe) Płyty stropowe - Moment przęsłowy M = 7,15 knm - Moment podporowy M = -17,47 knm Belki stropowe - Moment przęsłowy M = 97,20 knm - Moment podporowy M = -148,30 knm Rozwiązania materiałowe Fundamenty SF1 ściana fundamentowa powyżej gruntu płytki klinkierowe na klej poniżej gruntu warstwa ochronna / drenująca o min właściwościach: Właściwości hydrauliczne warstwy filtracyjnej Wart. średnia Tolerancja Norma Wodoprzepuszczalność VI mm/s H50 Umowny wymiar porów O μm 90 izolacja przeciwwodna o min właściwościach /- 40 Przeznaczenie, Dokument odniesienia / CE Papa do fundamentów, PN/EN 13969:2006 EN ISO EN ISO Typ osnowy, Włóknina poliestrowa, Średnie wydłużenie, (elastyczność) wzdłuż/ w poprzek [%] 50 / 60 Średnia siła zrywająca wzdłuż / w poprzek [N/5cm] 900 / 700 Średnia grubość asfaltowej powłoki wodoodpornej: pod osnową / suma nad i pod osnową [mm] 2,3-2,5 / 2,6 Całkowita grubość papy [mm] 3,2 preparat gruntujący : asfaltowy modyfikowany roztwór gruntujący 25,0 cm ściana żelbetowa malowana dwukrotnie obustronnie preparatem grzybobójczym preparat gruntujący asfaltowy modyfikowany roztwór gruntujący izolacja przeciwwodna o min. właściwościach: Przeznaczenie, Dokument odniesienia / CE Papa do fundamentów, PN/EN 13969:2006 Typ osnowy, Włóknina poliestrowa, Średnie wydłużenie, (elastyczność) wzdłuż/ w poprzek [%] 50 / 60 Średnia siła zrywająca wzdłuż / w poprzek [N/5cm] 900 / 700 Średnia grubość asfaltowej powłoki wodoodpornej: pod osnową / suma nad i pod osnową [mm] 2,3-2,5 / 2,6 Całkowita grubość papy [mm] 3,2 Podłoga na płycie fundamentowej podposadzkowej P1 podłoga na gruncie 2,0cm płytki gresowe na klej mrozoodporne, antypoślizgowe uszczelnienie zespolone z elastycznej, cienkowarstwowej mikrozaprawy, połączone z izolacją ściany za pomocą taśmy uszczelniającej 20

21 3-8,0cm warstwa spadkowa (beton B25) zbrojona siatką z prętów Ø6 (15x15cm) 30,0cm płyta fundamentowa żelbetowa beton B225 papa termozgrzewalna o min. właściwościach Przeznaczenie, Dokument odniesienia / CE Papa do fundamentów, PN/EN 13969:2006 Typ osnowy, Włóknina poliestrowa, Średnie wydłużenie, (elastyczność) wzdłuż/ w poprzek [%] 50 / 60 Średnia siła zrywająca wzdłuż / w poprzek [N/5cm] 900 / 700 Średnia grubość asfaltowej powłoki wodoodpornej: pod osnową / suma nad i pod osnową [mm] 2,3-2,5 / 2,6 Całkowita grubość papy [mm] 3,2 preparat gruntujący - asfaltowy modyfikowany roztwór gruntujący 10,0cm chudy beton piasek ubijany warstwami co 20cm na mokro Uwaga: Izolację poziomą podłogi na gruncie należy połączyć z izolacją poziomą ściany (min. 30cm nad poziomem terenu). Ściany S1 ściana zewnętrzna 2,0cm glazura na tynku 25,0cm pustak ceramiczny MAX (przyjęto λ=0,430 W/m 2 K) tynk cienkowarstwowy na siatce Dach D1 stropodach wentylowany blachodachówka 5x4,0cm łaty sosnowe w rozstawie dostosowanym do blachodachówki 2,5cm kontrłaty deski gr.25mm / szer. krokwi folia wiatrochronna 7x16cm krokwie więźby dachowej przestrzeń wentylowana stropodachu 12cm płyta żelbetowa 1,0cm tynk cementowo-wapienny Uwaga: Należy zapewnić odpowiednią wentylację stropodachu stosując otwory wentylacyjne w ścianach szczytowych Stolarka drzwiowa i siatki Brama stalowa, segmentowa. Siatki ażurowe stalowe ocynkowane wymiary oczek 5x5cm Obudowa odbioru osadu odwodnionego- ob. nr 19 Obiekt zaliczono do drugiej kategorii geotechnicznej W rejonie lokalizacji obiektu w oparciu o dokumentację otworów badawczych nr 8, nr 11 i nr 12 przyjęto występowanie w stropowej warstwie podłoża gruntów nasypowych (niebudowlanych) oraz piasków drobnych w stanie luźnym (I D = 0,3) o zmiennej miąższości od 0,80 do 1,60 m. grunty te należy do poziomu stropu występujących poniżej piasków drobnych i średnich w stanie średniozagęszczonym (I D = 0,5) wymienić na zagęszczony warstwami piasek. Średnia grubość nasypu piaskowego wyniesie około 1,0 m. Odbiór dna wykopu przez uprawnionego Geologa z potwierdzeniem w Dzienniku Budowy Układ konstrukcyjny i zastosowane schematy statyczne 21
