VIESMANN. Dane techniczne Nr katalog.: patrz cennik, ceny na zapytanie VITOMAX 200 WS

Transkrypt

1 VIESMANN VITOMAX 200 WS Kocioł wodny wysokotemperaturowy o dop. temperaturach na zasilaniu do 110 C 1750 do kw Dane techniczne Nr katalog.: patrz cennik, ceny na zapytanie Miejsce przechowywania: teczka Vitotec, rejestr 21 VITOMAX 200 WS Typ M250 Kocioł olejowy/gazowy Kocioł trójciągowy Kocioł wodny wysokotemperaturowy o dop. temperaturach na zasilaniu (= temperatury zabezpieczenia) do 110 C Dopuszczalne ciśnienie robocze 3 bar 3/2006

2 Zalety w skrócie & Kocioł trójciągowy o niskim obciążeniu komory spalania ( 1,0 MW/m 3 ) spalanie z niską emisją zanieczyszczeń i tlenków azotu. & Oszczędność energii. Sprawność kotła: 94%. & Dodatkowy przewód cyrkulacyjny w dolnej części kotła (rura bocznikująca) umożliwia wewnętrzną cyrkulację wody kotłowej i przez to zapewnia optymalną akumulację ciepła. & Wysokie bezpieczeństwo eksploatacji i duża trwałość dzięki obszernemu płaszczowi wodnemu i dużej pojemności wodnej z dobrą cyrkulacją własną i bezpiecznemu przekazywaniu ciepła. & Nieskomplikowany serwis dzięki chłodzonym wodą komorom nawrotnym spalin bez wymurówek, jak również dużym drzwiczkom wyczystkowym niższe koszty konserwacji. & Objęty zakresem dostawy pomost roboczy na górze kotła grzewczego dla ułatwienia montażu i konserwacji, chroni izolację cieplną przed uszkodzeniami. & Niewielkie straty wypromieniowania dzięki zespolonej izolacji cieplnej o grubości 100 mm i chłodzonej wodą ścianie przedniej. A Trzeci ciąg spalin B 100 mm zespolonej izolacji cieplnej C Pomost roboczy kotła D Blacha prowadząca wodę E Drugi ciąg spalin F Komora spalania 2 VIESMANN VITOMAX 200 WS

3 Dane techniczne Dane techniczne Znamionowa moc cieplna kw Znamionowe obciążenie cieplne kw Oznakowanie CE CE 0085 wg dyrektywy dot. urządzeń gazowych Dop. temperatura na zasilaniu* C (= temp. progowa) Opory przepływu spalin Pa mbar 6,5 7,0 7,5 7,5 8,0 8,0 9,0 9,5 10,0 10,5 Wymiary całkowite Długość całkowita (wymiar a) mm Szerokość całkowita (wymiar h) mm Wysokość całkowita (wymiar o) mm Wysokość dźwiękochłonnych mm podkładek pod kocioł (pod obciążeniem) Fundament Długość mm Szerokość mm Ciężar całkowity kg Kocioł grzewczy z izolacją cieplną Średnica komory spalania mm Długość komory spalania mm Pojemność wodna kotła litry Przyłącza kotła grzewczego Zasilanie i powrót kotła PN 16 DN Króciec dla zaworu bezpieczeństwa na kotle grzewczym, SIV1 PN 16 DN na rozdzielaczu* 2,SIV2 PN16DN Rura cyrkulacyjna PN 16 DN Króciec spustowy PN 16 DN Parametry spalin* 3 Temperatura przy znamionowej mocy C cieplnej przy min. mocy cieplnej C Masowe natężenie przepływu przy znamionowej mocy kg/h cieplnej przy min. mocy cieplnej kg/h Wymagane ciśnienie tłoczenia Pa/mbar Przyłącze spalin Ø mm Pojemność części spalinowej Komora spalania i ciągi spalin m 3 3,2 4,4 5,5 6,8 8,9 12,1 14,4 17,5 20,5 26,3 *1 Maksymalnie osiągalna temperatura na zasilaniu jest o ok. 15 K niższa od dopuszczalnej temperatury na zasilaniu (= temperatury progowej). *2 Rozdzielacze do montażu 2 lub 3 zaworów bezpieczeństwa z małymi średnicami znamionowymi są w zakresie dostawy wyposażenia dodatkowego. *3 Wartości rachunkowe do projektowania instalacji spalinowej wg normy DIN 4705 w odniesieniu do 13 % CO 2 w przypadku oleju opałowego lekkiego i 10 % CO 2 w przypadku gazu ziemnego. Temperatury spalin jako zmierzone wartości brutto przy temperaturze powietrza do spalania 20 C. Dane obciążenia częściowego odnoszą się do mocy wynoszącej 50% znamionowej mocy cieplnej. Przy obciążeniu częściowym odbiegającym od podanych wartości (zależnie od sposobu eksploatacji) należy odpowiednio obliczyć przepływ masowy spalin. VITOMAX 200 WS VIESMANN 3

4 Dane techniczne (ciąg dalszy) AGA Wylot spalin (na życzenie dostarczamy wylot spalin poprowadzony do góry) BF Kołnierz przyłączeniowy palnika E Króciec spustowy HL Otwór wyczystkowy mm KAB Pomost górny kotła (przystosowany do chodzenia) KR Powrót do kotła KTH Mufa R ½ do czujnika temperatury wody w kotle KTS Mufa R ½ do czujnika temperatury wody w kotle KV Zasilanie kotła LV Mufa R ¼ do regulatora nadmiaru powietrza ME Otwór pomiarowy R ½ ML Właz mm R Otwór wyczystkowy SCH Wziernik SIV Króciec kotła do zaworu bezpieczeństwa STB Mufa R ½ do zabezpieczającego ogranicznika temperatury SW Króciec do wody zasilającej ZR Rura cyrkulacyjna Tabela wymiarów Znamionowa moc kw cieplna a mm b mm c Ø mm d mm e mm f mm g mm h mm k mm l mm m mm n mm o mm p mm q mm r mm s mm t mm u mm VIESMANN VITOMAX 200 WS

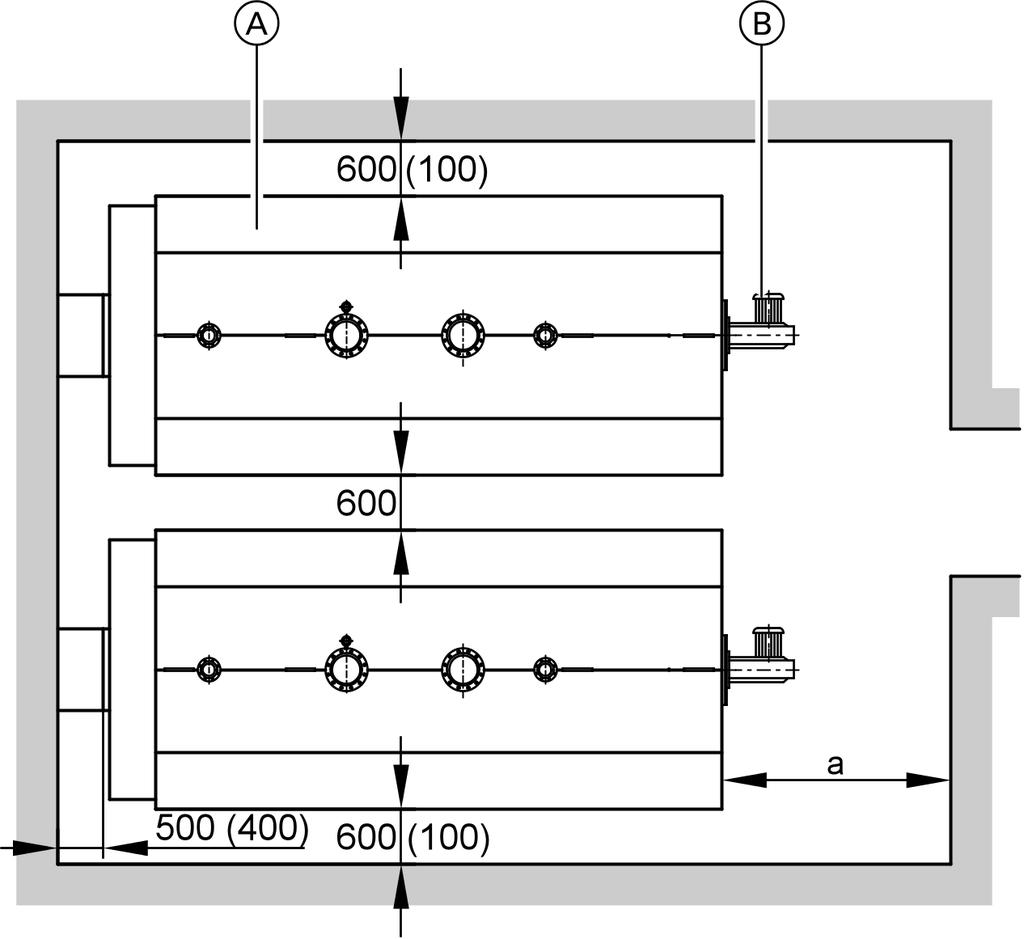

5 Dane techniczne (ciąg dalszy) Ustawienie Minimalne odstępy Dla ułatwienia montażu i konserwacji należy dotrzymywać podanych wymiarów; przy ograniczonej ilości miejsca należy zachować minimalne odstępy (podane w nawiasach). A Kocioł grzewczy B Palnik Znamionowa moc kw cieplna a mm Wymiar a: Ustawienie Długość ta powinna być zachowana przed kotłem grzewczym w celu dokonania demontażu zawirowywaczy. & Brak zanieczyszczeń powietrza poprzez chlorowco alkany (zawarte np. w aerozolach, farbach, rozpuszczalnikach i środkach czyszczących) & Pomieszczenie nie może być zapylone & Powietrze w kotłowni nie może wykazywać wysokiej wilgotności & Pomieszczenie musi być zabezpieczone przed zamarznięciem i posiadać dobrą wentylację W przeciwnym razie możliwe jest wystąpienie usterek i uszkodzeń instalacji. Kocioł grzewczy może być ustawiony w pomieszczeniach, w których możliwe jest zanieczyszczenie powietrza przez chlorowcoalkany tylko wówczas, gdy zostaną podjęte wystarczające środki zapewniające niezakłócone doprowadzenie powietrza do spalania zzewnątrz. VITOMAX 200 WS VIESMANN 5

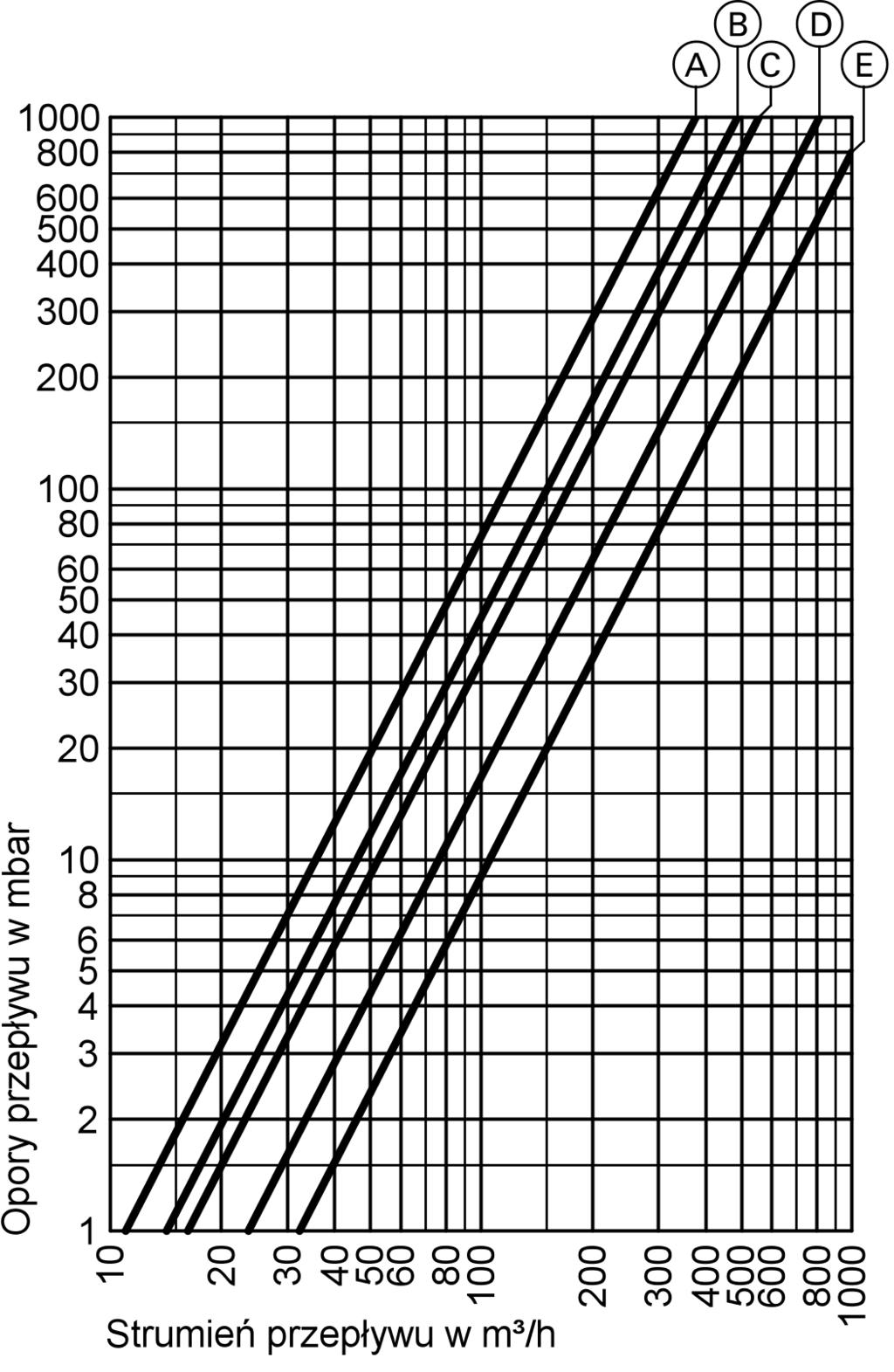

6 Dane techniczne (ciąg dalszy) Opory przepływu po stronie wody grzewczej C Znamionowa moc cieplna 4650 do 5815 kw D Znamionowa moc cieplna 6975 do 9300 kw E Znamionowa moc cieplna kw A Znamionowa moc cieplna 1750 do 2325 kw B Znamionowa moc cieplna 2905 do 3490 kw 6 VIESMANN VITOMAX 200 WS

7 Dane techniczne (ciąg dalszy) Temperatura spalin i sprawność kotła Wzależności od mocy cieplnej kotła przy temperaturze wody w kotle 80/60 C i szczątkowej zawartości tlenu w spalinach wynoszącej 3%. A Temperatura spalin w C B Sprawność kotła w% Stan wysyłkowy Korpus kotła zpłytą palnika, przykręconymi drzwiami wyczystkowymi, wylotem spalin z otworem wyczystkowym, zamontowaną izolacją cieplną i zamontowanym pomostem roboczym kotła. Zabezpieczenie na czas transportu. Sprzęt do czyszczenia i wziernik komory spalania leżą w komorze spalania. Warianty regulatora Dla instalacji jednokotłowej: & z szafą sterowniczą palnika Vitotronic 100 (typ GC1) do pracy z podwyższoną lub płynnie obniżaną temperaturą wody w kotle w połączeniu z szafą sterowniczą lub regulatorem zewnętrznym Vitotronic 200 (typ GW1) do pracy z płynnie obniżaną temperaturą wody w kotle Vitotronic 200 (typ GW2) do pracy z płynnie obniżaną temperaturą wody w kotle z regulatorem mieszacza do maks. 2 obiegów grzewczych Do instalacji jedno lub wielokotłowych: & z szafą sterowniczą Vitocontrol do pracy z podwyższoną lub płynnie obniżaną temperaturą wody w kotle, wykonanie układu sterowania kolejności pracy kotłów i regulowanych lub nieregulowanych obiegów grzewczych włącznie z układem podgrzewu wody użytkowej stosownie do wymagań klienta Wyposażenie dodatkowe kotła grzewczego patrz dane techniczne Wyposażenie dodatkowe kotła grzewczego (kocioł średniej i dużej mocy). VITOMAX 200 WS VIESMANN 7

8 Warunki eksploatacyjne Wymogi dotyczące jakości wody, patrz wytyczne projektowe Wytyczne dotyczące jakości wody Wymogi 1. Przepływ objętościowy wody grzewczej Brak 2. Temperatura na powrocie do kotła (wartość minimalna)* 65 C 1 3. Dolna temperatura wody w kotle 75 C 4. Eksploatacja dwustopniowa palnika Brak 5. Eksploatacja modulowana palnika Brak 6. Praca zredukowana Brak możliwości 7. Obniżenie temperatury na weekend Brak możliwości Wskazówki Montaż odpowiedniego palnika Palnik musi być dobrany odpowiednio do znamionowej mocy cieplnej i do oporów kotła grzewczego po stronie spalin (patrz dane techniczne producenta palnika). Palniki o specyficznej konstrukcji, np. z rozpylaczem obrotowym, mogą przeszkadzać w otwarciu drzwiczek wyczystkowych. Z tego względu przed dostawą konieczna jest konsultacja z producentem. Materiał głowicy palnika powinien być przystosowany do temperatur roboczych wynoszących co najmniej 500 C. Olejowy palnik wentylatorowy Palnik powinien być atestowany i oznakowany wg normy EN 267 oraz spełniać wymogi normy EN Paliwa Olej: olej opałowy lekki wg normy DIN Gaz: gaz ziemny i gaz płynny odpowiadający treści arkusza roboczego Niem. Związku Specjalistów ds. Gazu i Wody, DVGW G 260/I i II lub lokalnym normom. Inne paliwa na zapytanie. Sprawdzona jakość Oznaczenie CE zgodnie z istniejącymi dyrektywami UE Gazowy palnik wentylatorowy Palnik powinien być atestowany wg normy EN 676 i oznakowany zgodnie z wytyczną 90/396/EWG z oznaczeniem CE oraz powinien spełniać wymogi normy EN Nastawa palnika Przepływ oleju lub gazu w palniku należy wyregulować odpowiednio do podanej znamionowej mocy cieplnej kotła grzewczego. Przyłącze palnika Na życzenie płyta palnika może zostać przygotowana fabrycznie. W tym celu prosimy podać w zamówieniu markę i typ palnika. W przeciwnym wypadku inwestor musi sam wykonać otwór na rurę palnika i otwory mocujące w dostarczonej płycie bez otworów. Wskazówka Dalsze dane dotyczące projektowania, patrz wytyczne projektowe Vitoplex, Vitorond i Vitomax. Zmiany techniczne zastrzeżone! Viessmann Sp. z o.o. ul. Karkonoska Wrocław tel.: (071) faks: (071) *1 Odpowiednie schematy instalacji do montażu urządzenia podnoszącego temperaturę wody na powrocie zawarte są w wytycznych projektowych Vitoplex, Vitorond i Vitomax. 8 VIESMANN VITOMAX 200 WS Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru
