1 VIESMANN VITOCROSSAL 300 Gazowy kocioł kondensacyjny 187 do 635 kw Dane techniczne Numer katalog. i ceny: patrz cennik VITOCROSSAL 300 Typ CT3B Gazowy kocioł kondensacyjny zasilany gazem ziemnym i gazem płynnym Z modulowanym palnikiem promiennikowym MatriX o mocy do 314 kw (gaz ziemny GZ50/G20 i GZ41,5/G27) 5/2013

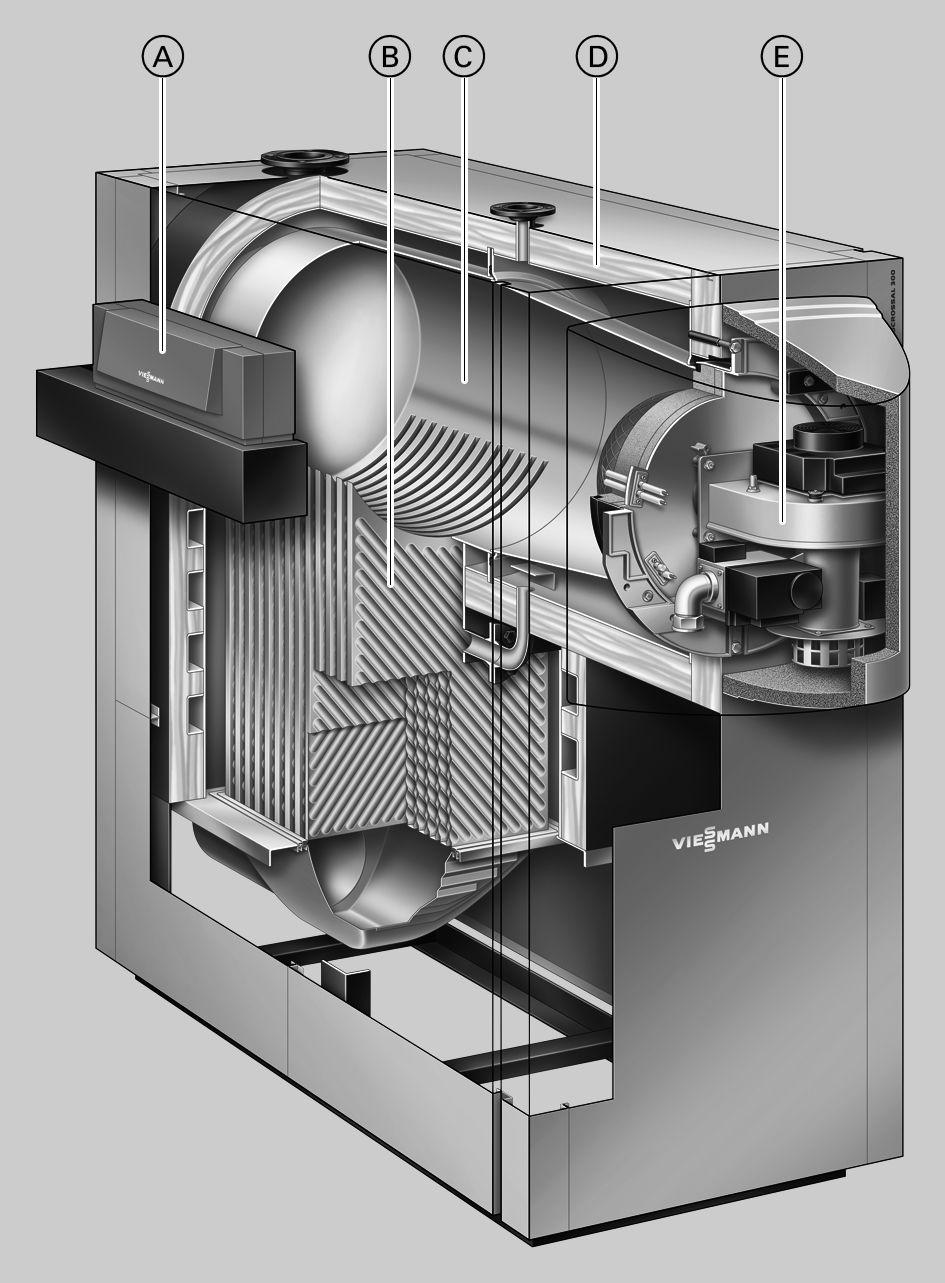

2 Podsumowanie zalet Sprawność znormalizowana: do 98% (H s )/109% (H i ). Duża trwałość i wysokie bezpieczeństwo eksploatacji dzięki odpornym na korozję powierzchniom grzewczym Inox-Crossal wykonanym ze stali nierdzewnej. Bardzo skuteczne przekazywanie ciepła i wysoki stopień kondensacji dzięki powierzchni grzewczej Inox-Crossal. Efekt samooczyszczania dzięki gładkim powierzchniom ze stali nierdzewnej. Spalanie z niską emisją zanieczyszczeń dzięki niskiemu obciążeniu i przelotowej formie komory spalania. Z palnikiem promiennikowym MatriX do 314 kw do szczególnie ekonomicznej i ekologicznej eksploatacji o zakresie modulacji od 30% do 100%. Alternatywnie z gazowym palnikiem wentylatorowym ELCO lub Weishaupt. Dwa króćce wody powrotnej zapewniają optymalne pod względem kondensacji połączenie hydrauliczne. Łatwy w obsłudze regulator Vitotronic z wyświetlaczem tekstowym i graficznym. A Regulator Vitotronic B Powierzchnie grzewcze Inox-Crossal ze szlachetnej stali nierdzewnej C Chłodzona wodą komora spalania ze stali nierdzewnej D Bardzo skuteczna izolacja cieplna E Modulowany palnik promiennikowy MatriX 2 VIESMANN VITOCROSSAL 300

3 Dane techniczne kotła grzewczego Dane techniczne Znamionowa moc cieplna T V /T R = 40/30 C kw T V /T R = 80/60 C kw Znamionowe obciążenie cieplne kw , , Nr ident. produktu CE-0085AQ0257 Dop. temperatura robocza C Dop. temperatura na zasilaniu C (= temp. progowa) Dop. maks. ciśnienie robocze bar ,5 5,5 5,5 MPa 0,4 0,4 0,4 0,55 0,55 0,55 Dop. min. ciśnienie robocze *1 bar 0,5 0,5 0,5 0,5 0,5 0,5 kpa Opór przepływu spalin Pa mbar 1,0 1,4 1,6 2,0 2,2 2,7 Wymiary po stronie korpusu kotła Długość c +d (bez drzwi kotła) mm Szerokość t mm Wysokość n (z króćcami) mm Wymiary całkowite Długość całkowita b mm Długość całkowita a (z palnikiem MatriX) mm Szerokość całkowita q mm Wysokość całkowita p mm Szerokość u (z izolacją cieplną) mm Fundament Długość mm Szerokość mm Wysokość mm Masa Korpus kotła kg Zdejmowana komora spalania bez drzwi kg kotła Masa całkowita kg Kocioł grzewczy z izolacją cieplną i regulatorem obiegu kotła Pojemność wodna kotła l Przyłącza kotła grzewczego Zasilanie z kotła PN 6 DN Powrót do kotła 1 *2 PN 6 DN Powrót do kotła 2 *2 PN 6 DN Przyłącze zabezpieczające (zawór bezpieczeństwa) R 1¼ 1¼ 1¼ 1¼ 1½ 1½ Spust R Odpływ kondensatu R ½ ½ ½ ½ ½ ½ Parametry spalin *3 Temperatura (przy temp. wody na powrocie wynoszącej 30 C) przy znamionowej mocy cieplnej C przy obciążeniu częściowym C Temperatura (przy temp. wody na powrocie C wynoszącej 60 C) Masowe natężenie przepływu (przy zastosowaniu gazu ziemnego) przy znamionowej mocy cieplnej kg/h przy obciążeniu częściowym kg/h Dyspozycyjne ciśnienie tłoczenia Pa przy króćcu spalin mbar 0,7 0,7 0,7 0,7 0,7 0,7 Przyłącze spalin 7 mm Sprawność znormalizowana *1 Do bezpiecznej eksploatacji wymagane jest minimalne ciśnienie robocze wyn. 0,5 bar. W tym celu można zamontować czujnik ciśnienia minimalnego. *2 W przypadku przyłączania 2 obiegów grzewczych należy do powrotu kotła 1 przyłączyć obieg grzewczy o najniższym poziomie temperatury. *3 Wartości obliczeniowe do projektowania instalacji spalinowej wg normy EN w odniesieniu do 10% CO 2 przy zastosowaniu gazu ziemnego. Temperatury spalin jako zmierzone wartości brutto przy temperaturze powietrza do spalania wyn. 20 C. Dane obciążenia częściowego odnoszą się do mocy wynoszącej 30% znamionowej mocy cieplnej. Przy obciążeniu częściowym odbiegającym od podanych wartości (zależnie od sposobu eksploatacji palnika) należy odpowiednio obliczyć przepływ masowy spalin. VITOCROSSAL 300 VIESMANN 3

4 i l Dane techniczne kotła grzewczego (ciąg dalszy) Znamionowa moc cieplna T V /T R = 40/30 C kw T V /T R = 80/60 C kw przy temp. systemu grzewczego 40/30 C % do 98 (H s )/109 (H i ) przy temp. systemu grzewczego 75/60 C % do 95 (H s )/106 (H i ) Strata dyżurna q B,70 % 0,40 0,30 0,30 0,30 0,28 0,25 Wskazówka Dyspozycyjne ciśnienie tłoczenia na króćcu spalin można osiągnąć przy zastosowaniu objętych programem sprzedaży palników promiennikowych MatriX (do 314 kw), gazowych palników wentylatorowych (produkt firmy Weishaupt i Elco) jak i wielu innych gazowych palników wentylatorowych. Jeżeli dyspozycyjne ciśnienie tłoczenia odbiega od podanych wartości, należy skonsultować się z dostawcą palnika. Przy zastosowaniu kotła Vitocrossal 300 w instalacjach z kominem niewrażliwym na wilgoć ciśnienie tłoczenia może wynosić maks. 0 Pa. v e a b c w d q KRG SCH KV SA RG KTS f KTÜ 140 A m n o p DB KR2 KR1 E g k AGA h x z KOA j y r t u s A W celu zapewnienia prawidłowego funkcjonowania należy przestrzegać wymaganej minimalnej długości rury palnika. AGA Wylot spalin DB Mufa R ½ do ogranicznika ciśnienia E Spust KOA Odpływ kondensatu KR 1 Powrót do kotła 1 KR 2 Powrót do kotła 2 KTS KTÜ KRG KV RG SA SCH Czujnik temperatury wody w kotle Drzwi kotła z kołnierzem przyłączeniowym palnika Regulator Vitotronic Zasilanie z kotła Mufa R ¾ do dodatkowych regulatorów Przyłącze zabezpieczające (zawór bezpieczeństwa) Wziernik (kotły grzewcze od 187 do 314 kw: przestawiony o 90 ) Tabela wymiarów Znamionowa moc cieplna kw a mm b mm c mm d mm e mm f mm g mm h (długość szyn wsporczych) mm i mm j mm k mm l mm m mm n (wymiar do wstawienia) mm o mm p mm q mm r mm s mm VIESMANN VITOCROSSAL 300

5 Dane techniczne kotła grzewczego (ciąg dalszy) Znamionowa moc cieplna kw t (wymiar do wstawienia) mm u mm v mm w mm x mm y mm z (wymiar do wstawienia) mm W przypadku trudności ze wstawieniem można zdemontować drzwi kotła. Jeżeli okaże się to niewystarczające, możliwa jest oddzielna dostawa przedniej części kotła (proszę zaznaczyć w zamówieniu). Ustawienie Minimalne odległości zabudowy A B 200 b Dla ułatwienia montażu i konserwacji należy dotrzymywać podanych wymiarów; przy ograniczonej ilości miejsca należy zachować minimalne odstępy (podane w nawiasach). Drzwi kotła otwierane są w stanie fabrycznym w prawą stronę. Sworznie zawiasów można przełożyć w taki sposób, aby drzwi otwierały się w lewą stronę. 500 (400) 500 (400) 500 (50) a A Kocioł grzewczy B Palnik Znamionowa moc cieplna kw a mm b Długość montażowa palnika Ustawienie Brak zanieczyszczeń powietrza poprzez chlorowco-alkany (np. zawarte w aerozolach, farbach, rozpuszczalnikach i środkach czyszczących) Pomieszczenie nie może być zapylone Powietrze w pomieszczeniu technicznym nie może wykazywać wysokiej wilgotności Pomieszczenie musi być zabezpieczone przed zamarzaniem i posiadać dobrą wentylację W przeciwnym razie możliwe jest wystąpienie usterek i uszkodzeń instalacji. Kocioł grzewczy może być ustawiony w pomieszczeniach, w których możliwe jest zanieczyszczenie powietrza przez chlorowco-alkany tylko wtedy, gdy zostaną podjęte wystarczające środki zapewniające niezakłócone doprowadzenie powietrza do spalania z zewnątrz. VITOCROSSAL 300 VIESMANN 5

6 Dane techniczne kotła grzewczego (ciąg dalszy) Opór przepływu po stronie wody grzewczej kw kw kw Vitocrossal 300 jest przystosowany tylko do instalacji grzewczych wodnych pompowych. Opór przepływu w mbar ,8 7 0,7 6 0,6 5 0,5 4 0,4 3 2 kpa 1 0,3 0,2 0, Natężenie przepływu w m³/h Montaż palnika (palnik promiennikowy Matrix, patrz strona 7) Ø c Ø b Ø a Ø d 140 Okrąg z otworami do zamocowania palnika i otwór przelotowy rury palnika odpowiadają wymiarom wielu znanych marek palników. Jeżeli wymiary się różnią, w płycie palnikowej należy wywiercić otwory do mocowania palnika, wypalić otwór przelotowy rury palnika i przykręcić płytę palnika do drzwi kotła. Na życzenie (za dopłatą) płyty palnika mogą zostać odpowiednio przygotowane fabrycznie. W tym celu prosimy podać w zamówieniu markę i typ palnika. Rura palnika powinna wystawać z izolacji cieplnej drzwi kotła. A Wziernik przy mocy 408 do 635 kw przestawiony o 90 (pionowo na środku) Znamionowa moc cieplna kw a Ø mm b Ø mm c Gwint M 10 M 10 M 10 M 12 M 12 M 12 d Ø mm VIESMANN VITOCROSSAL 300

7 Dane techniczne palnika promiennikowego MatriX Dane techniczne w zestawieniu z kotłem Vitocrossal 300 (typ CT3B) Znamionowa moc cieplna kotła grzewczego (przy T V / T R 40/30 C) kw Moc cieplna palnika górna/dolna *4 kw 43/177 77/234 98/296 Typ palnika VM III-4 VM III-5 VM III-6 Nr ident. produktu CE-0085 BL 0403 Napięcie V Częstotliwość Hz Pobór mocy przy górnej granicy mocy cieplnej W przy dolnej granicy mocy cieplnej W Wersja modulujący Wymiary Długość c mm Długość całkowita d mm Szerokość a mm Wysokość b mm Masa kg 43, Palnik z armaturą uniwersalną i pokrywą palnika Ciśnienie na przyłączu gazu mbar kpa Przyłącze gazu R 1 1¼ 1¼ Wartości na przyłączu w odniesieniu do maks. obciążenia Gaz ziemny GZ50/G20 m 3 /h 4,5 do 18,7 8,2 do 24,8 10,3 do 31,3 Gaz ziemny GZ-41,5/G27 m 3 /h 5,3 do 21,8 9,5 do 28,8 12,0 do 36,4 Klasa NO x (wg EN 676) a N O P R A B H b G K C D F E L M d c A Drzwi kotła B Wyświetlacz i moduł obsługowy C Uniwersalny regulator gazu D Rura przyłączeniowa gazu E Zawór suwakowy z silnikiem nastawczym F Rura mieszająca typu Venturi G Wentylator H Promiennik K Elektroda zapłonowa L Elektroda jonizacyjna M Blok izolacji termicznej N Moduł zapłonowy O Czujnik ciśnienia powietrza P Skrzynka przyłączy R Gazowy automat palnikowy *4 Odpowiada znamionowemu obciążeniu cieplnemu kotła grzewczego. VITOCROSSAL 300 VIESMANN 7

8 Stan wysyłkowy Korpus kotła z przykręconą pokrywą wyczystkową i przeciwkołnierzami z uszczelkami przy wszystkich króćcach oraz przykręconym opakowaniem zabezpieczającym z desek i kolektorem spalin. W przypadku dostawy z palnikiem promiennikowym MatriX (do 314 kw) drzwi kotła zamontowane są przy palniku, od 408 kw przy korpusie kotła. W razie trudnych warunków ustawienia kocioł Vitocrossal 300 może zostać dostarczony w częściach. Przednia część komory spalania może wtedy zostać na miejscu zdemontowana, oddzielnie wniesiona i ponownie zamontowana. Dostępne są przystosowane gazowe palniki wentylatorowe (od 187 kw) firmy Weishaupt i firmy Elco, które należy zamówić oddzielnie (patrz cennik). Dostawcą jest producent palników. Możliwe jest też zastosowanie palników pochodzących od innych producentów. 1 lub 2 opakowania z izolacją cieplną 1 opakowanie z palnikiem promiennikowym MatriX i pokrywą palnika (do 314 kw) 1 opakowanie z regulatorem obiegu kotła i 1 pakietem dokumentacji technicznej 1 wodoszczelny przewód łączący przymocowany do podstawy kotła grzewczego (od 408 kw) 1 opakowanie dodatkowe z płytą palnika (tylko w przypadku dostawy bez palnika promiennikowego MatriX) Warianty regulacji Dla instalacji jednokotłowej: bez szafy sterowniczej Vitocontrol Vitotronic100 (typ GC1B) do pracy z podwyższoną temperaturą wody w kotle lub eksploatacji pogodowej w połączeniu z szafą sterowniczą (patrz poniżej) lub regulatorem zewnętrznym. Vitotronic 200 (typ GW1B) do pracy z płynnie obniżaną temperaturą wody w kotle bez regulatora mieszacza Vitotronic 300 (typ GW2B) do pracy z płynnie obniżaną temperaturą wody w kotle ze sterowaniem dla maks. 2 obiegów grzewczych z mieszaczem z szafą sterowniczą Vitocontrol Vitotronic100 (typ GC1B) oraz szafa sterownicza Vitocontrol z regulatorem pogodowym Vitotronic 300-K (typ MW1B) i regulatorem dla maks. 2 obiegów grzewczych z mieszaczem i kolejnym regulatorem Vitotronic 200-H, typ HK1B lub HK3B dla 1 lub do 3 obiegów grzewczych z mieszaczem lub szafa sterownicza z regulatorem zewnętrznym (w zakresie obowiązków inwestora) bez szafy sterowniczej Vitocontrol Vitotronic 100 (typ GC1B) i moduł LON w połączeniu z regulatorem Vitotronic 300-K (typ MW1B) do pracy z płynnie obniżaną temperaturą wody w kotle (jeden kocioł dostarczany jest z podstawowym wyposażeniem techniczno-regulacyjnym dla instalacji wielokotłowych) oraz Vitotronic 100 (typ GC1B) i moduł LON do pracy z płynnie obniżaną temperaturą wody w kotle dla każdego kolejnego kotła grzewczego w instalacji wielokotłowej z szafą sterowniczą Vitocontrol Vitotronic 100 (typ GC1B) i moduł LON do pracy z płynnie obniżaną temperaturą wody w kotle dla każdego kotła grzewczego w instalacji wielokotłowej oraz szafa sterownicza Vitocontrol z regulatorem pogodowym Vitotronic 300-K (typ MW1B) do instalacji wielokotłowej i regulatorem dla maks. 2 obiegów grzewczych z mieszaczem i kolejnym regulatorem Vitotronic 200-H, typ HK1B lub HK3B dla 1 lub do 3 obiegów grzewczych z mieszaczem lub szafa sterownicza z regulatorem zewnętrznym (w zakresie obowiązków inwestora) Dla instalacji wielokotłowej: (do 4 kotłów grzewczych) Wyposażenie dodatkowe kotła grzewczego Patrz cennik i arkusz danych Wyposażenie dodatkowe kotła. 8 VIESMANN VITOCROSSAL 300

9 Warunki eksploatacyjne Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic Wymogi dotyczące jakości wody, patrz wytyczne projektowe Wytyczne dotyczące jakości wody Wymogi 1. Przepływ objętościowy wody grzewczej Brak 2. Temperatura na powrocie kotła (wartość minimalna) Brak 3. Dolna temperatura wody w kotle Brak 4. Dolna temperatura wody w kotle przy zabezpieczeniu przed zamarzaniem 10 C zapewniona przez regulator Viessmann 5. Dwustopniowa eksploatacja palnika Brak 6. Eksploatacja modulowana palnika Brak 7. Praca zredukowana Brak możliwe całkowite obniżenie temperatury 8. Obniżenie temperatury na weekend Brak możliwe całkowite obniżenie temperatury Wskazówki projektowe Ustawienie przy eksploatacji z zasysaniem powietrza do spalania z pomieszczenia technicznego (B 23 ) Dla instalacji paleniskowych o całkowitej znamionowej mocy cieplnej powyżej 50 kw z zasysaniem powietrza do spalania z kotłowni zasilanie powietrzem do spalania uznane jest za zapewnione, jeżeli instalacje paleniskowe ustawione zostały w pomieszczeniach dysponujących otworem lub przewodem prowadzącym na zewnątrz. Przekrój otworu powinien wynosić co najmniej 150 cm 2, przy czym dla każdego kw znamionowej mocy cieplnej powyżej mocy wyjściowej 50 kw należy dodać 2 cm 2. Przewody powinny zostać zwymiarowane odpowiednio do warunków przepływu. Na wymagany przekrój mogą składać się maksymalnie 2 otwory lub przewody. Neutralizacja Podczas kondensacji powstaje kwaśny kondensat o wartościach ph leżących między 3 i 4. Kondensat ten może zostać zneutralizowany przy użyciu środka neutralizacyjnego za pomocą urządzenia lub instalacji neutralizacyjnej. Pozostałe informacje: patrz wytyczne projektowe i arkusz danych Wyposażenie dodatkowe kotła grzewczego. Montaż odpowiedniego palnika Palnik musi być dobrany odpowiednio do znamionowej mocy cieplnej i do oporu kotła grzewczego po stronie spalin (patrz dane techniczne producenta palnika). Materiał głowicy palnika powinien być dopasowany do temperatur roboczych wynoszących co najmniej 500 C. Minimalna długość rury palnika powinna wynosić 140 mm (patrz strona 4). Palnik powinien być atestowany zgodnie z normą EN 676 i oznakowany znakiem CE zgodnie z dyrektywą 90/396/EWG. Ustawienia palnika Przepływ gazu palnika należy wyregulować do podanej znamionowej mocy cieplnej kotła grzewczego. Dalsze informacje projektowe Patrz wytyczne projektowe do tego kotła. Potwierdzona jakość Oznaczenie CE zgodne z obowiązującymi dyrektywami WE. Znak jakości ÖVGW zgodnie z rozp. o znakach jakości 1942 DRGBl. I dla wyrobów branży gazowej i wodnej. VITOCROSSAL 300 VIESMANN 9

10 Zmiany techniczne zastrzeżone! Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (0801) (32) mail: serwis@viessmann.pl 10 VIESMANN VITOCROSSAL 300
