VITOCROSSAL 200 Gazowy kocioł kondensacyjny 87 do 311 kw. Dane techniczne Nr katalogowy i ceny patrz cennik VITOCROSSAL 200.

Transkrypt

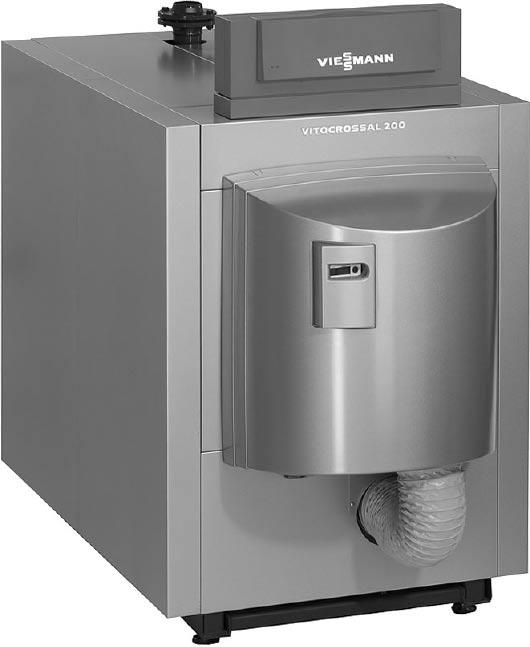

1 Gazowy kocioł kondensacyjny 87 do 311 kw Dane techniczne Nr katalogowy i ceny patrz cennik Typ CM2 Gazowy kocioł kondensacyjny na gaz ziemny i 41,5 z modulacyjnym palnikiem promiennikowym MatriX /2005

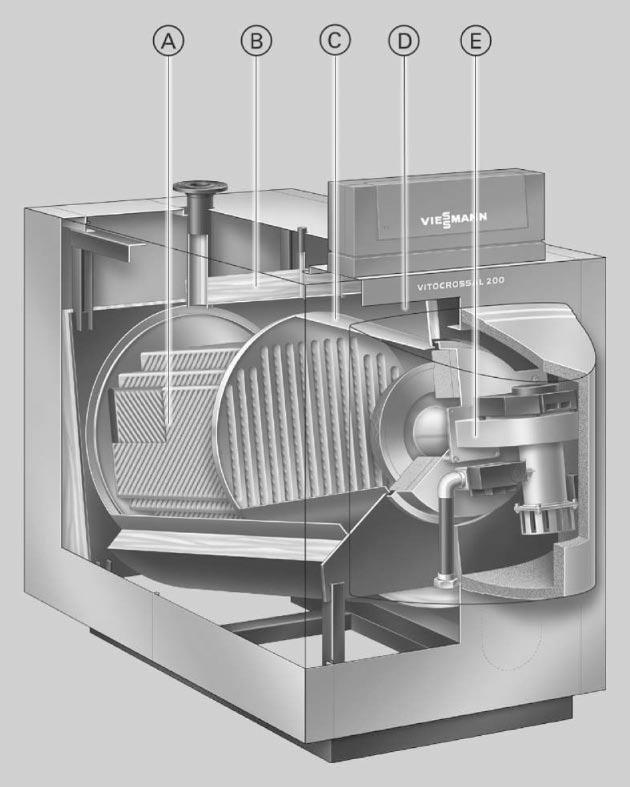

2 Przegląd zalet Kocioł kondensacyjny z palnikiem gazowym MatriX, o znamionowej o mocy grzewczej - 87 do 311 kw z parametrami instalacji /30 C, - 80 do 285 kw z parametrami instalacji 80/60 C, jako kaskada dwukotłowa do 622 kw (/30 C) lub 570 kw (80/60 C). Sprawność znormalizowana do 108%. Wysoka niezawodność eksploatacyjna i długa żywotność dzięki odpornej na korozję powierzchni wymiany ciepła Inox-Crossal (materiał 1.71). Efekt samooczyszczania dzięki gładkiej powierzchni stali szlachetnej. Niskoemisyjne spalanie dzięki niskiemu obciążeniu cieplnemu komory spalania, zachodzące na całej długości kotła. Palnik promiennikowy MatriX do 311 kw, zapewniający niski poziom szumów oraz niskoemisyjną pracę z zakresem modulacji od 30 do %. Szczególnie cicha praca. Do wyboru praca z zasysaniem powietrza do spalania z pomieszczenia lub z zewnątrz. Wszystkie połączenia hydrauliczne montowane od góry. A Powierzchnie wymiany ciepła Inox-Crossal z nierdzewnej stali szlachetnej B Wysokoskuteczna izolacja cieplna C Chłodzona wodą komora spalania ze stali szlachetne D Obszerne przestrzenie wodne dobra samoczynna cyrkulacja wewnętrzna E Modulowany palnik promiennikowy MatriX 2

3 Dane techniczne kotła Dane techniczne Znamionowa moc cieplna T z /T p = /30 C T z /T p = 80/60 C kw kw Znamionowe obciążenie cieplne kw Nr identyfikacyjny produktu CE-0085 BQ 0021 Dopuszczalna temperatura robocza C Dopuszczalna temperatura zasilania (= temperatura progowa) C Dopuszczalne nadciśnienie robocze bar Wymiary korpusu kotła długość g *1 szerokość d wysokość (z króćcem) p Wymiary gabarytowe długość całkowita e długość całkowita c szerokość całkowita a Fundament długość szerokość wysokość Ciężar korpusu kotła kg Ciężar całkowity (kocioł z izolacją cieplną, palnikiem i regulatorem) kg Pojemność wodna kotła litrów Przyłącza kotła zasilanie kotła powrót kotła przyłącze zabezpieczające (zawór bezp.) spust odpływ kondensatu (syfon) Charakterystyka spalin *2 Temperatura (przy temperaturze powrotu 30 C) przy znamionowej mocy cieplnej pod obciążeniem częściowym Temperatura (przy temperaturze powrotu 60 C) Masowe natężenie przepływu (dla gazu ziemnego) przy znamionowej mocy cieplnej pod obciążeniem częściowym Dysponowane ciśnienie ciągu na króćcu spalin *3 PN6 DN PN6 DN R R C C kg/h kg/h Pa mbar Przyłącze spalin Sprawność znormalizowana przy temperaturach systemowych 40/30 C przy temperaturach systemowych /60 C % % Straty dyżurne q b,70 % 0,6 0,6 0,5 0, 0,4 0,4 1¼ , ¼ , ¼ , ¼ , ¼ , ¼ ,7 108 *1 Bez palnika promiennikowego MatriX *2 Wartości obliczeniowe do projektowania instalacji odprowadzania spalin wg EN 13384, odniesione doi 10% CO2 przy gazie ziemnym. Temperatury spalin jako zmierzone wartości brutto przy temperaturze powietrza do spalania 20 C. Dane dla obciążenia częściowego odnoszą się do mocy 33% znamionowej mocy cieplnej. Przy innym obciążeniu częściowym (zależnym od sposobu prowadzenia kotła) należy odpowiednio przeliczyć masowe natężenie przepływu. Temperatury spalin przy temperaturze wody kotłowej 30 C są miarodajne dla projektowania instalacji odprowadzania spalin. *3 Przy przyłączaniu kotła Vitocrossal 200 do kominów niewrażliwych na zawilgocenie ciśnienie ciągu może wynosić maks. 0 Pa 3

4 Dane techniczne (c.d.) AGA E KOA KR KTS wylot spalin spust wody odpływ kondensatu powrót kotła czujnik temperatury kotła KV RG1 RG2 RLU SA zasilanie kotła mufka R½ dla dodatkowego urządzenia regulacyjnego mufka R½ dla dodatkowego urządzenia regulacyjnego przyłącze powietrza do spalania przy czerpaniu z zewnątrz (osprzęt) przyłącze zabezpieczające (zawór bezpieczeństwa) Tabela wymiarów Zakres znamionowej mocy cieplnej kw a b c d e f (tylne wysunięcie króćca spalin) g h (długość stopy) i (odstęp powierzchni izolacji od stopy) k l (odstęp powierzchni izolacji od górnej części korpusu kotła) m n o p q r s t u v W razie trudności ze wstawieniem można zdemontować czopuch

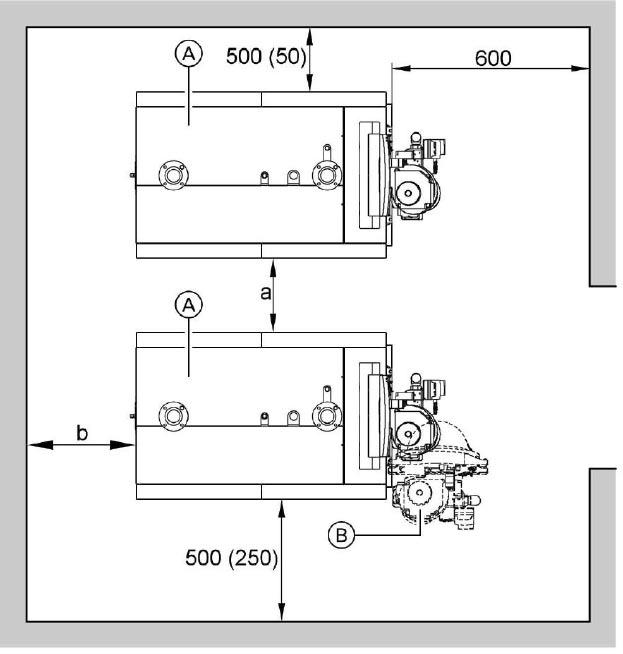

5 Dane techniczne (c.d.) Ustawienie Odstępy minimalne Dla zapewnienia łatwego montażu i konserwacji zaleca się zachowanie podanych odstępów. W razie braku miejsca trzeba koniecznie zachować przynajmniej podane w nawiasach odstępy minimalne. Fabrycznie zamontowane drzwiczki odchylają się w lewo. Można jednak przełożyć sworznie zawiasów tak, by drzwiczki odchylały się w prawą strone. Zalecany odstęp bez osprzętu Przy zbiorczym odprowadzaniu spalin w instalacji dwukotłowej Wymiar a 0 min. *1 maks. 285 *1 Wymiar b 400 min *1 Wymiar skoordynować z konstrukcją zbiorczego kolektora spalin A kocioł grzewczy B palnik Pomieszczenie kotła: powietrze w kotłowni nie powinno być zanieczyszczone przez chlorowco alkany (np. zawarte w aerozolach, farbach, rozpuszczalnikach i środkach czyszczących), pomieszczenie kotłowni nie może być silnie zapylone, powietrze w kotłowni nie może wykazywać wysokiej wilgotności, pomieszczenie musi być zabezpieczone przed zamarznięciem i posiadać dobrą wentylacje. W przeciwnym wypadku możliwe są zakłócenia w pracy i uszkodzenia kotła oraz instalacji.w pomieszczeniach, w których należy się liczyć z zanieczyszczeniem przez chlorowco-alakany, kocioł można eksploatować tylko z pobieraniem powietrza do spalania z zewnątrz. 5

6 Dane techniczne (c.d.) Opory przepływu po stronie wody grzewczej Kocioł Vitocrossal 200 nadaje się tylko do stosowania w wodnych instalacjach grzewczych z wymuszonym przepływem (układy z pompami obiegowymi). Różnica ciśnień w mbar Natężenie przepływu w m 3 /h 6

7 Dane techniczne palnika promiennikowego MatriX Dane techniczne Znamionowa moc cieplna kotła grzewczego Tz/Tp = /30 C kw Moc cieplna palnika dolna / górna *1 kw 27/82 36/108 /134 44/1 77/232 98/293 Typ palnika VMA III-1 VMA III-2 VMA III-3 VMA III-4 VMA III-5 VMA III-6 Nr identyfikacyjny produktu patrz kocioł grzewczy Napięcie V Częstotliwość Hz Pobór mocy przy górnej mocy cieplnej przy dolnej mocy cieplnej Wykonanie Wymiary długość a długość całkowita b długość z kołpakiem palnika c szerokość d wysokość e Ciężar palnik z armaturą gazową i kołpakiem W W z modulacją mocy kg 27, , ,5 35,5 Nadciśnienie gazu na przyłączu mbar Przyłącze gazu R ¼ 1¼ Pobór gazu *2 dla obciążenia maksymalnego Gaz: gaz ziemny GZ gaz ziemny GZ 41,5 Wartość opałowa: 9,72 kwh/nm 3 35,00 MJ/Nm 3 7,78 kwh/nm 3 28,00 MJ/Nm 3 Nm 3 /h Nm 3 /h 2,8-8,4 3,5-10,5 3,7-11,1 4,6-13,9 4,6-13,8 5,8-17,2 4,5-18,0 5,7-22,5 7,9-23,9 9,9-29, ,1-30,1 12,6-37,7 *1 Odpowiada znamionowemu obciążeniu cieplnemu palnika *2 Wartość opałowa Hu odniesiona do ilość suchego gazu zawartej w objętości 1 m 3 przy ciśnieniu 101,325 kpa i temperaturze 0. 7

8 Dane techniczne palnika promiennikowego MatriX (c.d.) Palnik promiennikowy MatriX 87 kw A Drzwiczki kotła B Czujnik ciśnienia powietrza C Wentylator D Jednostka wskazująco-obsługowa E Rura przyłączeniowa gazu F Kurek odcinający gazu G Zwężka mieszająca Venturi ego H Adapter zasysania przy czerpaniu powietrza z zewnątrz (opcja) I Czujnik ciśnienia gazu K Uniwersalny regulator gazu L Pomocniczy zawór startowy M Element promiennikowy N Elektroda jonizująca P Elektrody zapłonowe Q Blok termoizolacyjny R Automat palnikowy S Gazowy automat palnikowy T Kołpak palnika 8

9 Dane techniczne palnika promiennikowego MatriX (c.d.) Palnik promiennikowy MatriX 115 do 311 kw A Drzwiczki kotła B Czujnik ciśnienia powietrza C Wentylator D Jednostka wskazująco-obsługowa E Rura przyłączeniowa gazu F Kurek odcinający gazu G Armatura gazowa H Zwężka mieszająca Venturi ego I Adapter zasysania przy czerpaniu powietrza z zewnątrz (opcja dla 115, 142 i 186 kw) K Element promiennikowy L Elektroda jonizująca M Elektrody zapłonowe N Blok termoizolacyjny P Skrzynka dławikowa Q Zespół zapłonowy R Gazowy automat palnikowy S Kołpak palnika Nie przedstawiono pomocniczego zaworu startowego dla 142 i 186 kw oraz przepustnicy obrotowej dla 246 i 311 kw Zakres dostawy Korpus kotła z przykręconymi przeciwkołnierzami na wszystkich króćcach oraz przykręconą klatką ochronną i czopuchem. 1 karton z izolacją cieplną 1 karton z palnikiem promiennikowym MatriX 1 karton z regulatorem kotła i torba z dokumentacją techniczną 9

10 Zakres dostawy (c.d.) Warianty regulacji Dla instalacji jednokotłowej: bez szafki sterowniczej Vitocontrol Vitotronic (typ GC1) do pracy z podwyższoną temperaturą wody w kotle lub sterowanej pogodowo regulacji temperatury wody kotłowej, we współpracy z szafką sterowniczą (patrz niżej) lub regulatorem zewnętrznym. Vitotronic 200 (typ GW1) z płynnie obniżaną temperaturą wody kotłowej, bez regulacji mieszacza. Vitotronic 300 (typ GW2) z płynnie obniżaną temperaturą wody kotłowej, z regulacją mieszacza, dla maks. 2 obiegów grzewczych z mieszaczem. z szafką sterownicząj Vitocontrol Vitotronic (typ GC1) i moduł LON (osprzęt) oraz szafka sterownicza Vitocontrol z Vitotronic 333 (typ MW1S) dla sterowania pogodowego i regulacją mieszacza dla maks. 2 obiegów grzewczych z mieszaczem i dalszych regulatorów Vitotronic 0, typ HK1S lub HK3S do 1 lub 3 obiegów grzewczych z mieszaczem, lub szafka sterownicza z regulatorem zewnętrznym (dostarcza inwestor) Dla instalacji wielokotłowej: (maks. 4 kotły) bez szafki sterowniczej Vitocontrol Vitotronic (typ GC1) i moduł LON w połączeniu z Vitotronic 333 (typ MW1) z płynnie obniżaną temperaturą wody kotłowej (jeden z kotłów dostarczany jest z podstawowym wyposażeniem regulacyjnym do instalacji wielokotłowej) oraz Vitotronic (typ GC1) i moduł LON z płynnie obniżaną temperaturą wody kotłowej każdego następnego kotła w instalacji wielokotłowej). z szafką sterowniczą Vitocontrol Vitotronic (typ GC1) i moduł LON z płynnie obniżaną temperaturą wody kotłowej każdego kotła instalacji wielokotłowej), oraz szafka sterownicza Vitocontrol z regulatorem Vitotronic 333 (typ MW1S) dla instalacji wielokotłowej do sterowania pogodowego regulatora z regulacja mieszacza dla maks. 2 obiegów grzewczych z mieszaczem i dalszych Vitotronic 0, typ HK1S lub HK3S do 1 lub 3 obiegów grzewczych z mieszaczem, albo szafka sterownicza z regulatorem zewnętrznym (dostarcza inwestor). Osprzęt kotła grzewczego Zbiorczy kolektor spalin, ze stali szlachetnej, dla instalacji dwukotłowej Przyłącze do systemu odprowadzania spalin do wyboru z prawej lub lewej strony Uwaga: (oferta na zapytanie indywidualne) Inne wyposażenie dodatkowe Patrz cennik i dane techniczne Wyposażenie dodatkowe kotła grzewczego Warunki eksploatacji kotła z regulatorami obiegu kotłowego Vitotronic Wymagania dotyczące jakości wody patrz wytyczne projektowe Wytyczne dotyczące jakości wody. Wymagania 1. Przepływ objętościowy wody grzewczej brak 2. Temperatura na powrcie do kotła (wartość minimalna) brak 3. Dolna temperatura wody kotłowej brak 4. Eksploatacja zredukowana brak możliwe całkowite obniżenie temperatury 5. Redukcja świąteczna (obniżenie temp. na weekend) brak możliwe całkowite obniżenie temperatury 10

11 Wskazówki do projektowania Neutralizacja Podczas kondensacji powstaje kwaśny kondensat, którego ph mieści się w zakresie od 3 do 4. Kondensat ten może zostać zneutralizowany przy użyciu środka do neutralizacji lub w urządzeniu lub instalacji neutralizacyjnej Regulacja palnika Palniki promiennikowe MatriX w stanie dostawy są fabrycznie sprawdzane na gorąco i wyregulowane. Dalsze informacje do projektowania Patrz wytyczne projektowe do tego kotła grzewczego. Gwarancja jakości Znak CE wg stosownych dyrektyw WE Znak jakościowy ÖVGW wg rozporządzenia o znakach jakości 1942 DRGBl. dla wyrobów branży wodno-gazowej 11

12 Zmiany techniczne zastrzeżone. Viessmann sp. z o.o. ul. Karkonoska Wrocław tel.: (071) fax: (071)
