1 VIESMANN VITORADIAL 300-T Kocioł kondensacyjny 101 do 335 kw Dane techniczne Numer katalog. i ceny: patrz cennik VITORADIAL 300-T Typ VR3 Niskotemperaturowy kocioł z kondensacyjnym olejowym/ gazowym wymiennikiem ciepła Kocioł trójciągowy z wielowarstwowymi konwekcyjnymi powierzchniami grzewczymi i podłączanym dodatkowo wężownicowym wymiennikiem ciepła Inox-Radial ze stali nierdzewnej. Z olejowym palnikiem wentylatorowym Unit Vitoflame 100 lub przygotowywanym przez inwestora palnikiem gazowym 5/2010

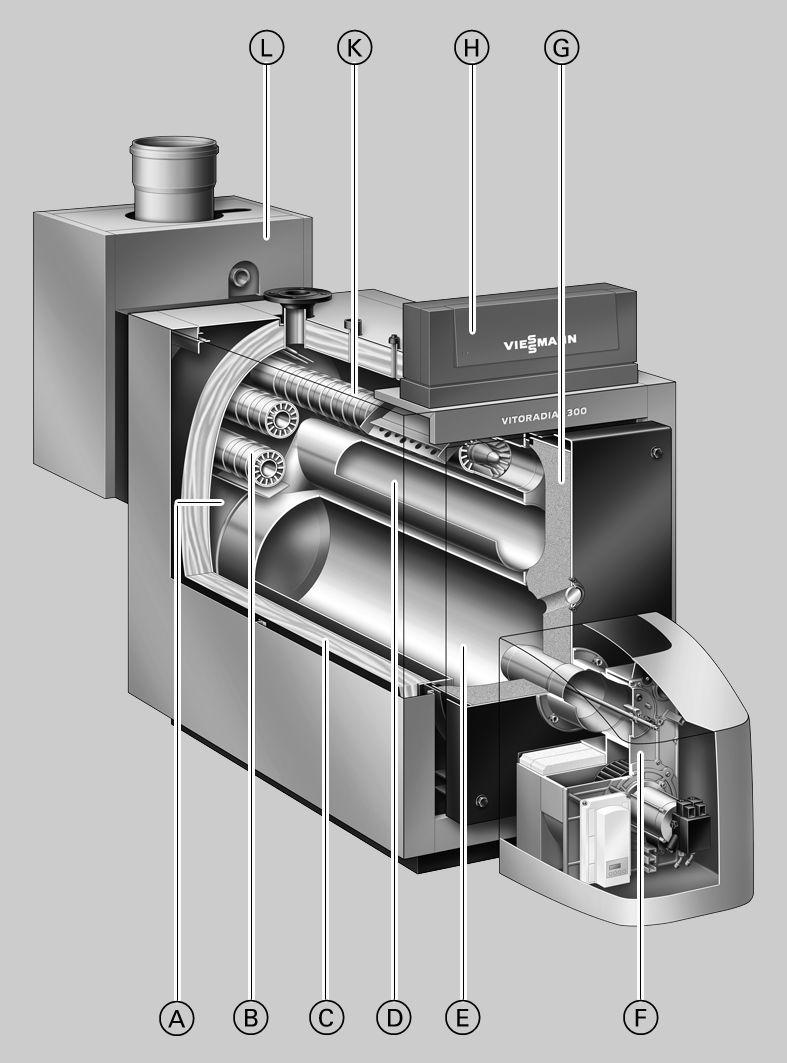

2 Zalety Olejowy kocioł kondensacyjny z olejowym palnikiem wentylatorowym Vitoflame 100. Gazowy kocioł kondensacyjny z palnikiem dostarczanym przez inwestora. Sprawność znormalizowana dla eksploatacji na olej opałowy: 97% (H s )/103% (H i ). Wymiennik ciepła Inox-Radial do kondensacji gazów opałowych, dostosowany do kompaktowego olejowego kotła grzewczego. Kompletny z orurowaniem wymiennika ciepła i pompą, dostosowany do wszystkich mocy cieplnych kotła. Długie cykle pracy palnika oraz niewiele przerw w pracy dzięki dużej pojemności wodnej chronią środowisko. Ekonomiczna i bezpieczna eksploatacja instalacji grzewczej dzięki cyfrowemu regulatorowi Vitotronic z możliwością komunikacji. Zintegrowany układ rozruchowy Therm-Control ułatwia podłączenie hydrauliczne dzięki czemu można zrezygnować z pompy mieszającej oraz z podwyższania temperatury wody na powrocie. Nie jest wymagane zabezpieczenie przed brakiem wody; oszczędza to dodatkowo koszty. Konstrukcja kompaktowa zapewnia łatwe ustawienie i niską wysokość montażową - jest to ważne przy modernizacji. A Obszerny płaszcz wodny oraz duża pojemność wodna zapewniające dobrą cyrkulację własną i proste połączenie hydrauliczne B Trzeci ciąg spalin C Wysoce skuteczna izolacja cieplna D Drugi ciąg spalin E Komora spalania (pierwszy ciąg) F Palnik olejowy Unit Vitoflame 100 firmy Viessmann *1 G Izolacja cieplna drzwi kotła H Vitotronic nowa generacja regulatorów: inteligentne, proste w montażu, obsłudze i serwisie K Wielowarstwowa konwekcyjna powierzchnia grzewcza zapewniająca wysokie bezpieczeństwo eksploatacji i dużą trwałość L Wężownicowy wymiennik ciepła Inox-Radial *1 Palnik gazowy dostarczany przez inwestora. 2 VIESMANN VITORADIAL 300-T

3 Dane techniczne Dane techniczne Znamionowa moc cieplna T V /T R = 50/30 C kw T V /T R = 80/60 C kw Znamionowe obciążenie cieplne kw Oznakowanie CE CE-0035BU104 Dop. temperatura na zasilaniu (= temperatura progowa) C 110 Dop. ciśnienie robocze bar Opór przepływu spalin Pa mbar 0,55 0,8 1,2 1,8 2,4 2,75 Wymiary korpusu kotła Długość (wymiar q) *2 mm Szerokość (wymiar d) mm Wysokość (z króćcami) (wymiar w) mm Wymiary całkowite Długość całkowita (wymiar t) mm Długość całkowita z palnikiem i kołpakiem (wymiar u) mm Długość całkowita z palnikiem, kołpakiem i wymiennikiem ciepła mm (wymiar v) Szerokość całkowita (wymiar e) mm Wysokość całkowita (wymiar b) mm Wysokość konserwacyjna (regulator) (wymiar a) mm Wysokość dźwiękochłonne nóżki regulacyjne mm dźwiękochłonne podkładki pod kocioł (w stanie obciążonym) mm 37 Fundament Długość mm Szerokość mm Średnica komory spalania mm Długość komory spalania mm Masa korpusu kotła kg Masa całkowita kg Kocioł grzewczy z izolacją cieplną, palnikiem i regulatorem obiegu kotła Pojemność wodna kotła litry Przyłącza kotła grzewczego Zasilanie i powrót kotła PN 6 DN Przyłącze zabezpieczające (zawór bezpieczeństwa) R 1¼ 1¼ 1¼ 1¼ 1½ 1½ Spust R 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ Parametry spalin *3 Temperatura (przy temp. wody na powrocie wynoszącej 30 C) przy znamionowej mocy cieplnej C przy obciążeniu częściowym C Temperatura (przy temp. wody na powrocie wynoszącej 60 C) C Przepływ masowy spalin dla gazu ziemnego kg/h 1,5225 x moc spalania w kw przy zastosowaniu lekkiego oleju opałowego kg/h 1,5 x moc spalania w kw Dysponowane ciśnienie tłoczenia na króćcu spalin Pa/mbar 70/0,7 Przyłącze spalin 7mm 200 Sprawność znormalizowana (do eksploatacji na olej opałowy) Przy temperaturze systemu grzewczego 75/60 C % 97 (H s )/103 (H i ) Straty energii dyżurnej q B,70 % 1,5 1,2 1,1 1,0 1,0 0,9 *2 Drzwi kotła zdemontowane. *3 Wartości obliczeniowe do projektowania instalacji spalinowej wg normy EN w odniesieniu do 13,2% CO 2 w przypadku oleju opałowego lekkiego i 10% CO 2 w przypadku gazu ziemnego. Temperatury spalin jako zmierzone wartości brutto przy 20 C temperatury powietrza do spalania. Dane obciążenia częściowego odnoszą się do wydajności wynoszącej 60% znamionowej mocy cieplnej. Przy obciążeniu częściowym odbiegającym od podanych wartości (zależnie od sposobu eksploatacji) należy odpowiednio obliczyć przepływ masowy spalin. VITORADIAL 300-T VIESMANN 3

4 Dane techniczne (ciąg dalszy) TSA g h KV l k WT AGA R a b c KTÜ SCH w2 KR DB SA w1 KTS m y z x f d e o p 87 q t u v r n s E AGA Ciąg spalin (zestaw przyłączeniowy kotła stanowi wyposażenie dodatkowe) DB Mufa do ogranicznika ciśnienia maksymalnego, (R ½) E Spust KR Powrót do kotła KTS Czujnik temperatury wody w kotle (zaznaczony z przesunięciem) KTÜ Drzwi kotła KV Zasilanie z kotła R Otwór wyczystkowy SA Przyłącze zabezpieczające (zawór bezpieczeństwa) SCH Wziernik TSA Tuleja zanurzeniowa czujnika temperatury układu Therm-Control WT Wymiennik ciepła Tabela wymiarów Znamionowa moc cieplna kw a mm b mm c mm d mm e mm f mm g mm h mm k mm l mm m mm n mm o mm p (długość szyn wsporczych) mm q mm r mm s mm t (wymiar do wstawienia) mm u mm v mm w1 mm w2 mm x mm y mm z mm W przypadku trudności ze wstawieniem można zdemontować drzwi kotła. Wymiar f: Uwzględnić wysokość montażową palnika. Wymiar q: Drzwi kotła zdemontowane. 4 VIESMANN VITORADIAL 300-T

5 Dane techniczne (ciąg dalszy) Ustawienie Minimalne odstępy 200 (100) b Dla ułatwienia montażu i konserwacji należy dotrzymywać podanych wymiarów; przy ograniczonej ilości miejsca należy zachować minimalne odstępy (podane w nawiasach). Drzwi kotłowe są w stanie fabrycznym otwierane w lewą stronę. Sworznie zawiasów można przełożyć w taki sposób, aby drzwi otwierały się w prawą stronę. 500 (50) (50) a A Kocioł grzewczy B Palnik C Dźwiękochłonne nóżki regulacyjne (101 do 335kW) lub dźwiękochłonne podkładki pod kocioł (przy 335kW) D Wymiennik ciepła Znamionowa moc cieplna kw a mm b mm Długość montażowa palnika Wymiar a: Długość ta powinna być zachowana przed kotłem grzewczym w celu dokonania demontażu zawirowywaczy. Warunki montażu Powietrze w kotłowni musi być wolne od zanieczyszczeń przez chlorowco-alkany (zawarte np. w aerozolach, farbach, rozpuszczalnikach i środkach czyszczących) Pomieszczenie nie może być zapylone Powietrze w kotłowni nie może wykazywać wysokiej wilgotności Pomieszczenie musi być zabezpieczone przed zamarzaniem i posiadać dobrą wentylację W przeciwnym razie możliwe jest wystąpienie usterek i uszkodzeń instalacji. Kocioł grzewczy może być ustawiony w pomieszczeniach, w których możliwe jest zanieczyszczenie powietrza przez chlorowco-alkany tylko wówczas, gdy zostaną podjęte wystarczające środki zapewniające niezakłócone doprowadzenie powietrza do spalania z zewnątrz. Montaż palnika Kocioł grzewczy do 129 kw: Okrąg z otworami do zamocowania palnika, otwory do mocowania palnika i otwór rury palnika zgodne z normą EN 226. Kocioł grzewczy od 157 kw: Okrąg z otworami do zamocowania palnika, otwory do mocowania palnika i otwór rury palnika zgodne z poniższą tabelą. Palnik może zostać zamontowany bezpośrednio na uchylnych drzwiach kotła. Jeżeli wymiary montażowe palnika odbiegają od wymiarów określonych w poniższej tabeli, należy zamontować płytę palnika objętą zakresem dostawy. Rura palnika powinna wystawać z izolacji cieplnej drzwi kotłowych. e d b a 45 c 110 VITORADIAL 300-T VIESMANN 5

6 Dane techniczne (ciąg dalszy) Znamionowa moc cieplna kw a Ø mm b Ø mm c Liczba/gwint 4/M 8 4/M 10 4/M 10 4/M 10 4/M 10 4/M 12 d mm e mm Opór przepływu po stronie wody grzewczej 1000 Vitoradial 300-T jest przystosowany tylko do pompowych instalacji wody grzewczej Ciśnienie różnicowe w mbar 1 0, Natężenie przepływu w m³/h A Znamionowa moc cieplna 101 do 263 kw B Znamionowa moc cieplna 335 kw Stan wysyłkowy Korpus kotła z zamontowanymi drzwiami kotła i przykręconą pokrywą wyczystkową. Przeciwkołnierze są przykręcone do króćców. Nóżki regulacyjne znajdują się w komorze spalania. Urządzenie do czyszczenia znajduje się na kotle grzewczym. Therm-Control w opakowaniu na drzwiach kotła. 1 kartony z izolacją cieplną 1 karton z regulatorem obiegu kotła i 1 pakietem dokumentacji technicznej 1 pakiet dodatkowy (wtyk kodujący i dokumentacja techniczna) 1 Płyta palnika 1 Opakowanie z olejowym palnikiem wentylatorowym Vitoflame100 lub dostawa bez palnika do montażu odpowiedniego palnika gazowego dostarczanego przez inwestora 1 Opakowanie z wymiennikiem ciepła Inox-Radial 1 Opakowanie z orurowaniem systemowym i pompą pompa cyrkulacyjną wymiennika ciepła 6 VIESMANN VITORADIAL 300-T

7 Stan wysyłkowy (ciąg dalszy) Warianty regulatora Dla instalacji jednokotłowej: bez szafy sterowniczej Vitocontrol Vitotronic 100 (typ GC1) do pracy z podwyższoną temperaturą wody w kotle lub eksploatacji pogodowej w połączeniu z szafą sterowniczą (patrz poniżej) lub regulatorem zewnętrznym Vitotronic 200 (typ GW1) do pracy z płynnie obniżaną temperaturą wody w kotle bez regulacji mieszacza Vitotronic 300 (typ GW2) do pracy z płynnie obniżaną temperaturą wody w kotle z regulacją za pomocą mieszacza maks. 2 obiegów grzewczych z mieszaczem z szafą sterowniczą Vitocontrol Vitotronic 100 (typ GC1) i moduł LON (wyposażenie dodatkowe) i szafa sterownicza Vitocontrol z regulatorem pogodowym Vitotronic 300-K, typ MW1S i regulacją za pomocą mieszacza maks. 2 obiegów grzewczych z mieszaczem i kolejnym regulatorem Vitotronic 200-H, typ HK1S lub HK3S dla 1 lub do 3 obiegów grzewczych z mieszaczem lub szafa sterownicza z regulatorem zewnętrznym (w gestii inwestora) Dla instalacji wielokotłowych (do 4 kotłów grzewczych): bez szafy sterowniczej Vitocontrol Vitotronic 100 (typ GC1) i moduł LON w połączeniu z regulatorem Vitotronic 300-K (typ MW1) do pracy z płynnie obniżaną temperaturą wody w kotle (jeden kocioł dostarczany jest z podstawowym wyposażeniem techniczno-regulacyjnym dla instalacji wielokotłowych) i Vitotronic 100, typ GC1, i moduł LON do pracy z płynnie obniżaną temperaturą wody w kotle dla każdego następnego kotła instalacji wielokotłowej z szafą sterowniczą Vitocontrol Vitotronic 100 (typ GC1) i moduł LON (wyposażenie dodatkowe) do pracy z płynnie obniżaną temperaturą wody w kotle dla każdego kotła grzewczego w instalacji wielokotłowej i szafa sterownicza Vitocontrol z regulatorem pogodowym Vitotronic 300-K (typ MW1S) i regulacją za pomocą mieszacza maks. 2 obiegów grzewczych z mieszaczem i kolejnym regulatorem Vitotronic 200-H, typ HK1S lub HK3S dla 1 lub do 3 obiegów grzewczych z mieszaczem lub szafa sterownicza z regulatorem zewnętrznym (w gestii inwestora) Orurowanie systemowe i pompa cyrkulacyjna wymiennika ciepła KR KR KV WT KV WT ZP ZP 101 do 157 kw KR Powrót do kotła KV Zasilanie z kotła WT Wymiennik ciepła ZP Pompa cyrkulacyjna 201 do 335 kw KR Powrót do kotła KV Zasilanie z kotła WT Wymiennik ciepła ZP Pompa cyrkulacyjna VITORADIAL 300-T VIESMANN 7

8 Warunki eksploatacyjne przy zastosowaniu regulatorów obiegu kotła Vitotronic i układu rozruchowego Therm-Control Wymagania dotyczące właściwości wody patrz wytyczne projektowe do tego kotła grzewczego. Wymogi Eksploatacja z obciążeniem palnika 60 % < 60 % 1. Przepływ objętościowy wody grzewczej Brak 2. Temperatura na powrocie kotła (wartość Brak *5 minimalna) *4 3. Dolna temperatura wody w kotle Eksploatacja olejowa 40 C Eksploatacja olejowa 50 C Eksploatacja gazowa 50 C Eksploatacja gazowa 60 C 4. Eksploatacja dwustopniowa palnika 1. stopień 60% znamionowej mocy cieplnej Obciążenie minimalne nie jest wymagane 5. Praca modulowana Między 60 i 100% znamionowej mocy cieplnej Obciążenie minimalne nie jest wymagane 6. Praca zredukowana Jeżeli występuje brak zapotrzebowania na ciepło, kocioł grzewczy może zostać wyłączony 7. Obniżenie temperatury na weekend Jak przy eksploatacji zredukowanej Wskazówki projektowe Zabezpieczenie przed brakiem wody Wg normy EN można zrezygnować z zabezpieczenia przed brakiem wody przy kotłach grzewczych o mocy do 300 kw (z wyjątkiem centrali grzewczej na poddaszu), jeżeli stwierdzi się, że nie występuje niedopuszczalne podgrzewanie przy braku wody. Vitoradial 300-T firmy Viessmann wyposażone są w sprawdzone dla danego typu regulatory temperatury oraz zabezpieczające ograniczniki temperatury. Kontrole techniczne potwierdzają, że przy ewentualnych niedoborach wody w instalacji grzewczej na skutek nieszczelności i jednoczesnej eksploatacji palnika następuje samoczynne wyłączenie palnika, zanim nastąpi nadmierne nagrzanie kotła grzewczego i instalacji spalinowej. W pzrypadku Vitoradial 300-T o mocy 335 kw jako zabezpieczenie przed brakiem wody można zastosować ogranicznik ciśnienia minimalnego. Dopuszczalne temperatury na zasilaniu Kotły wodne wysokotemperaturowe o dop. temperaturach na zasilaniu (= temperaturach progowych) do 110 C. Oznakowanie CE: CE-0035BU104 zgodnie z dyrektywą dot. współczynnika sprawności i CE-0085 zgodnie z dyrektywą dot. urządzeń gazowych Dalsze informacje projektowe patrz wytyczne projektowe do tego kotła. Potwierdzenie zgodności Oznakowanie CE zgodne z istniejącymi dyrektywami WE. *4 Przykłady zastosowania układu rozruchowego Therm-Control patrz część Przykłady zastosowania w dokumentacji projektowej. *5 Brak wymogów tylko w połączeniu z układem Therm-Control. 8 VIESMANN VITORADIAL 300-T

9 VITORADIAL 300-T VIESMANN 9

10 Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru Zmiany techniczne zastrzeżone! Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (0801) (32) mail: serwis@viessmann.pl 10 VIESMANN VITORADIAL 300-T
