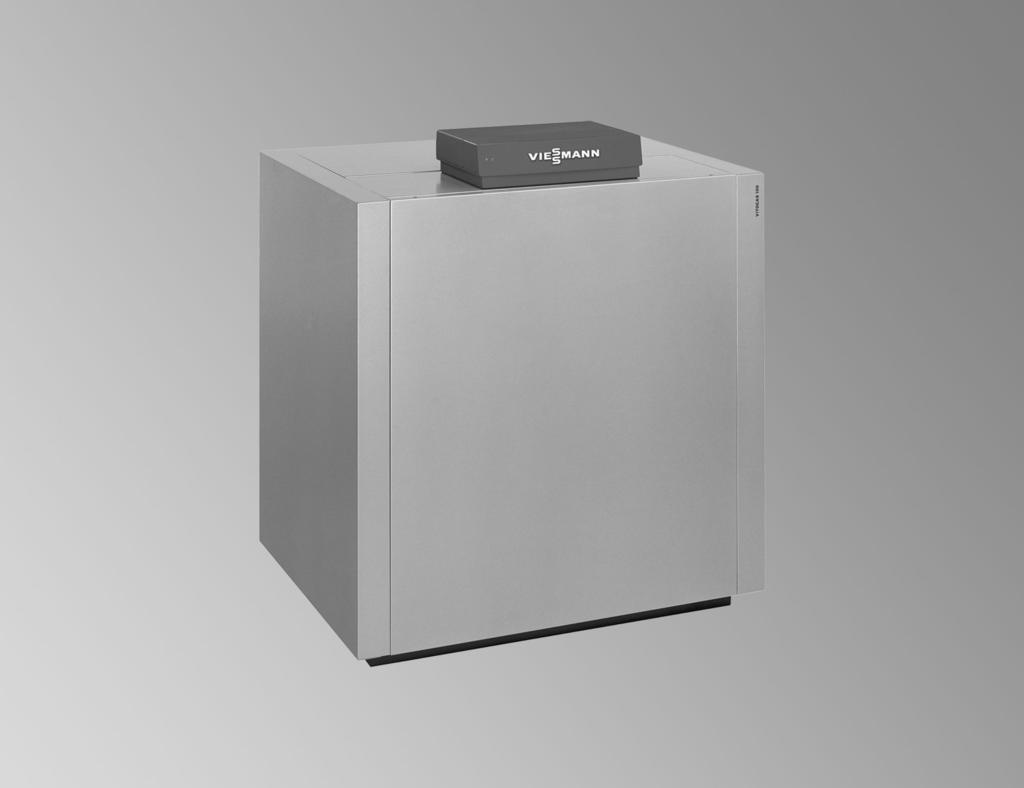

VIESMANN VITOGAS 100-F Niskotemperaturowy kocioł gazowy 72 do 140 kw

Transkrypt

1 VIESMANN VITOGAS 100-F Niskotemperaturowy kocioł gazowy 72 do 140 kw Dane techniczne Numer katalog. i ceny: patrz cennik VITOGAS 100-F Typ GS1D Niskotemperaturowy kocioł gazowy Do pracy z płynnie obniżaną temperaturą wody w kotle Z palnikiem z układem mieszania wstępnego na gaz ziemny oraz na gaz płynny Z automatycznym czujnikiem ciśnienia gazu dla niskich ciśnień na przyłączu. 5/2013

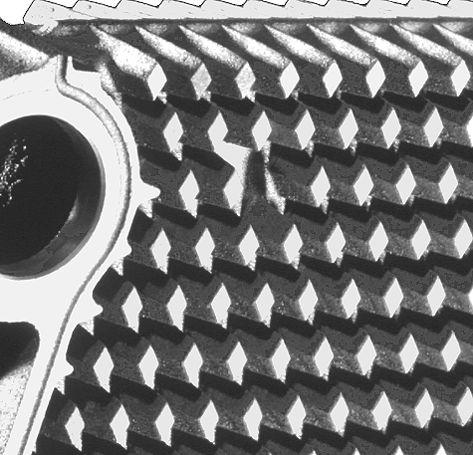

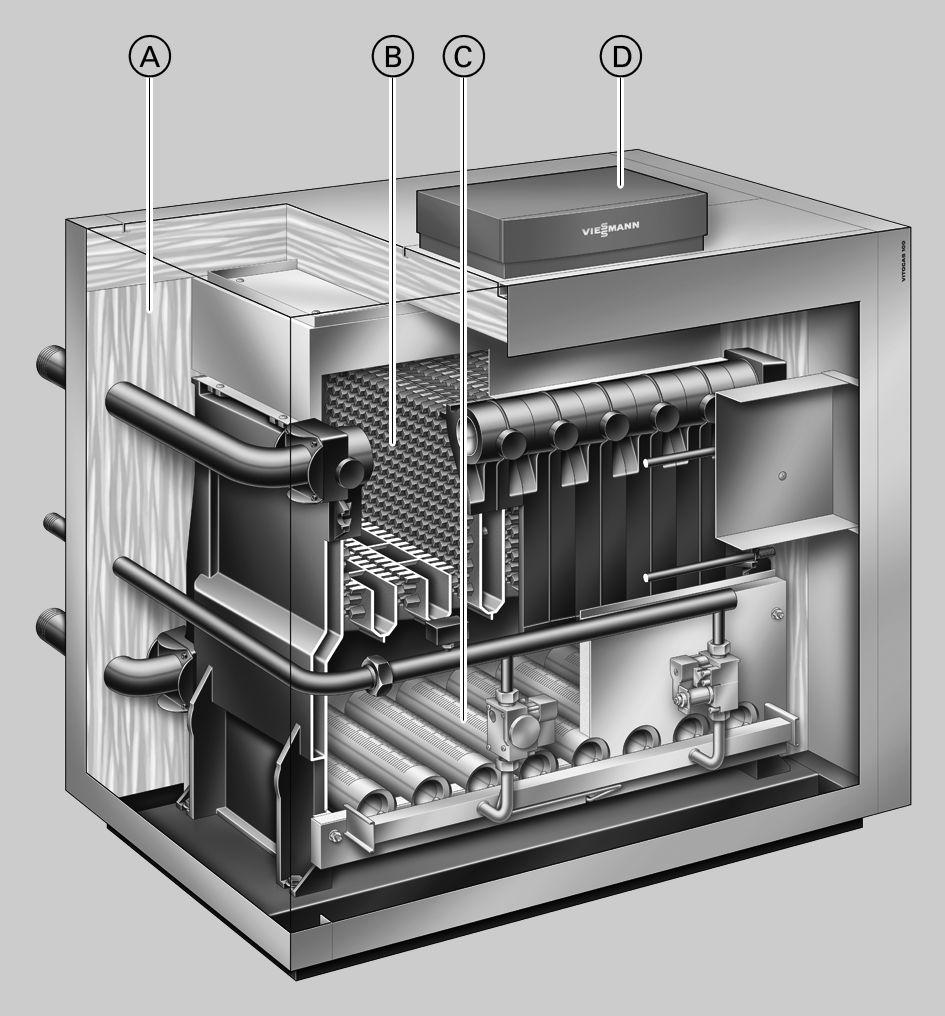

2 Zalety Sprawność znormalizowana: 83% (H s ) / 92% (H i ) Atmosferyczny kocioł gazowy z palnikiem z układem mieszania wstępnego Wysokie bezpieczeństwo eksploatacji przy dużych wahaniach ciśnienia w sieci i napięcia elektrycznego oraz długa żywotność dzięki powierzchniom grzewczym ze specjalnego żeliwa szarego z grafitem płatkowym i niewielkim obciążeniom powierzchni grzewczych Palnik rurkowy ze stali nierdzewnej z układem mieszania częściowego, z uzupełniającym systemem Renox do redukcji NO x Wysokie bezpieczeństwo zapłonu oraz jego łagodny i cichy przebieg dzięki współosiowemu systemowi zapłonowemu Z fabrycznie zamontowanym czujnikiem ciśnienia gazu do automatycznego włączania kotła po przerwie w dostawie gazu Ułatwione wstawianie kotła dzięki niewielkiemu ciężarowi i zwartej konstrukcji Dostawa w stanie wstępnie zmontowanym lub w pojedynczych żeliwnych segmentach Łatwy w obsłudze regulator Vitotronic z wyświetlaczem tekstowym i graficznym. Powierzchnia grzewcza ze specjalnego żeliwa szarego zapewnia wysokie bezpieczeństwo eksploatacji i dużą trwałość A Bardzo skuteczna izolacja cieplna B Powierzchnie grzewcze ze specjalnego żeliwa szarego C Palnik rurkowy ze stali nierdzewnej z układem mieszania częściowego D Cyfrowy regulator obiegu kotła Vitotronic 2 VIESMANN VITOGAS 100-F

3 Dane techniczne Dane techniczne Gazowy kocioł grzewczy, konstrukcja typu B 11 /B 11 BS, kategoria II 2ELL3 P Znamionowa moc cieplna kw Znamionowe obciążenie cieplne kw 78,3 91,3 104,4 117,4 130,4 143,5 156,5 Nr ident. produktu CE 0085 AS 0297 Powierzchnia grzewcza m 2 6,23 7,25 8,26 9,28 10,3 11,31 12,33 Współczynnik U izolacji cieplnej W/m 2 K 0,45 0,45 0,45 0,45 0,45 0,45 0,45 Dop. ciśnienie robocze bar MPa 0,6 0,6 0,6 0,6 0,6 0,6 0,6 Ciśnienie na przyłączu gazu (ciśnienie znamionowe) Gaz ziemny mbar kpa Gaz płynny mbar kpa Maks. dopuszczalne ciśnienie na przyłączu gazu Gaz ziemny mbar 25,0 25,0 25,0 25,0 25,0 25,0 25,0 kpa 2,5 2,5 2,5 2,5 2,5 2,5 2,5 Gaz płynny mbar 57,5 57,5 57,5 57,5 57,5 57,5 57,5 kpa 5,75 5,75 5,75 5,75 5,75 5,75 5,75 Wymiary całkowite Długość mm Długość całkowita b mm Szerokość a mm Wysokość bez regulatora mm Wysokość z regulacją: Vitotronic 100, typ KC3, KC4B lub mm Vitotronic 200, typ KO2B Vitotronic 100, typ GC1B lub Vitotronic 300, typ mm GW2B Wysokość z kolanem rurowym spalin c mm Długość korpusu kotła mm Wymiary segmentów Człon boczny B x H x T mm 120 x 734 x 557 Człon środkowy B x H x T mm 105 x 585 x 557 Liczba członów żeliwnych szt Liczba rur palnika szt Masa korpusu kotła kg Masa całkowita kg z izolacją cieplną, palnikiem i regulatorem obiegu kotła Pojemność wodna kotła litry 37,6 43,0 48,3 53,6 59,0 64,3 69,6 Przyłącza kotła grzewczego Zasilanie i powrót kotła R Spust R Średnica przewodu do naczynia zbiorczego DN R ¾ ¾ ¾ ¾ ¾ ¾ ¾ Zawór bezpieczeństwa DN R ¾ ¾ ¾ Przewód wyrzutowy DN R ¼ 1¼ 1¼ 1¼ Przyłącze gazu R Wartości na przyłączu w odniesieniu do maks. obciążenia gazem ziemnym GZ-50/G20 m 3 /h 8,29 9,66 11,05 12,42 13,80 15,19 16,56 Gaz ziemny GZ-41,5/G27 m 3 /h 9,63 11,23 12,84 14,44 16,04 17,65 19,25 gazem płynnym kg/h 6,12 7,14 8,16 9,18 10,20 11,22 12,24 VITOGAS 100-F VIESMANN 3

4 Dane techniczne (ciąg dalszy) Znamionowa moc cieplna kw Parametry spalin (projektowe wartości obliczeniowe instalacji spalinowej wg EN 13384) Temperatury spalin (wartości brutto, zmierzone w temperaturze powietrza do spalania wynoszącej 20 C) Temperatura wody w kotle 50 C C (wartości pomiarowe, miarodajne do projektowania instalacji spalinowej) Temperatura wody w kotle 80 C C (wartości pomiarowe do określenia zakresu zastosowania przewodów spalin z maks. dopuszczalnymi temperaturami roboczymi) Masowe natężenie przepływu kg/h przy zawartości CO 2 % 6,8 7,3 6,8 6,6 6,9 6,9 7,2 Wymagane ciśnienie tłoczenia Pa mbar 0,03 0,03 0,03 0,03 0,03 0,03 0,03 Przyłącze spalin Ø mm Sprawność znormalizowana T V /T R = 75/60 % 83 (H s )/92 (H i ) Ilość ciepła dyżurnego przy temperaturze wody w kotle wyn. 60 C % 0,72 0,69 0,67 0,65 0,64 0,63 0,62 Wskazówka Jeżeli ciśnienie na przyłączu gazu przekracza maks. dopuszczalną wartość, należy przyłączyć oddzielny regulator ciśnienia przed instalacją. Wymiary kotła grzewczego z izolacją cieplną i regulatorem obiegu kotła Z Vitotronic 100, typ KC3, KC4B lub Vitotronic 200, typ KO2B d e c SSI KV GA KR E a 770 b E GA KR Spust i przeponowe naczynie zbiorcze Przyłącze gazu Powrót do kotła KV Zasilanie z kotła SSI Ochrona przed brakiem przepływu Tabela wymiarów Znamionowa moc cieplna kw a mm b mm c mm d mm e mm VIESMANN VITOGAS 100-F

5 Dane techniczne (ciąg dalszy) Z regulatorem Vitotronic 100, typ GC1B lub Vitotronic 300, typ GW2B d e c SSI KV GA KR E a 770 b E GA KR Spust i przeponowe naczynie zbiorcze Przyłącze gazu Powrót do kotła KV Zasilanie z kotła SSI Ochrona przed brakiem przepływu Tabela wymiarów Znamionowa moc cieplna kw a mm b mm c mm d mm e mm Wymiary po stronie korpusu kotła Przy trudnościach z wstawieniem można zdemontować rurę wody zasilającej i powrotnej. W ten sposób głębokość korpusu kotła zostaje zredukowana z 861 mm do 682 mm. 823 a Tabela wymiarów Znamionowa moc cieplna kw a mm Ustawienie Minimalne odległości zabudowy W celu ułatwienia montażu i konserwacji należy przestrzegać podanych wymiarów. VITOGAS 100-F VIESMANN 5

6 Dane techniczne (ciąg dalszy) a Tabela wymiarów Znamionowa moc cieplna kw a mm Ustawienie Pomieszczenie kotłowni musi być wolne od zanieczyszczeń powietrza poprzez chlorowco-alkany (zawarte np. w aerozolach, farbach, rozpuszczalnikach i środkach czyszczących) Pomieszczenie nie może być zapylone Powietrze w pomieszczeniu technicznym nie może wykazywać wysokiej wilgotności Pomieszczenie musi być zabezpieczone przed zamarzaniem i posiadać dobrą wentylację W przeciwnym razie możliwe jest wystąpienie usterek i uszkodzeń instalacji. Kocioł grzewczy może być ustawiony w pomieszczeniach, w których możliwe jest zanieczyszczenie powietrza przez chlorowco-alkany, tylko wówczas, gdy zostaną podjęte wystarczające środki, zapewniające niezakłócone doprowadzenie powietrza do spalania z zewnątrz. Opór przepływu po stronie wody grzewczej Vitogas 100-F jest przeznaczony tylko do instalacji grzewczych wodnych pompowych Opór przepływu w mbar kpa 1 1 0,8 0,6 0,5 0,4 0,3 0,2 0, Strumień przepływu w l/h VIESMANN VITOGAS 100-F

7 Dane techniczne dotyczące instalacji wielokotłowej Dane techniczne Gazowy kocioł grzewczy, konstrukcja typu B 11 /B 11 BS, kategoria II 2ELL3 P 2 kotły grzewcze 3 kotły grzewcze Znamionowa moc cieplna Moc pełna kw Moc częściowa kw 54,6 62,4 70,2 78,0 85,8 93,6 70,2 78,0 85,8 93,6 Znamionowe obciążenie cieplne Moc pełna kw 182,6 208,8 234,8 260,9 287,0 313,1 352,2 391,3 430,5 469,6 Moc częściowa kw 59,3 67,8 76,3 84,8 93,2 101,7 76,3 84,8 93,2 101,7 Nr ident. kotła CE 0085 AS 0297 Powierzchnia grzewcza m 2 14,5 16,52 18,56 20,6 22,62 24,66 27,84 30,9 33,93 36,99 Współczynnik U izolacji cieplnej W/m 2 K 0,45 0,45 0,45 0,45 0,45 0,45 0,45 0,45 0,45 0,45 Dop. ciśnienie robocze bar MPa 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 Ciśnienie na przyłączu gazu (ciśnienie znamionowe) Gaz ziemny mbar kpa Gaz płynny mbar kpa Maks. dopuszczalne ciśnienie na przyłączu gazu Gaz ziemny mbar 25,0 25,0 25,0 25,0 25,0 25,0 25,0 25,0 25,0 25,0 kpa 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 Gaz płynny mbar 57,5 57,5 57,5 57,5 57,5 57,5 57,5 57,5 57,5 57,5 kpa 5,75 5,75 5,75 5,75 5,75 5,75 5,75 5,75 5,75 5,75 Wymiary całkowite Długość całkowita h mm Szerokość całkowita b mm Wysokość całkowita e mm Wys. z poziomym odprowadz. spalin mm Wymiary segmentów Człon boczny B x H x T mm 120 x 734 x 557 Człon środkowy B x H x T mm 105 x 585 x 557 Liczba członów żeliwnych szt Liczba rur palnika szt Masa korpusu kotła kg Masa całkowita kg z izolacją cieplną, palnikiem i regulatorem obiegu kotła Pojemność wodna kotła litry 86,0 96,6 107,2 118,0 128,6 139,2 160,8 177,0 192,9 208,8 Przyłącza poszcz. kotłów Zasilanie i powrót kotła R Zabezpieczenie na zasilaniu G 1½ 1½ 1½ 1½ 1½ 1½ 1½ 1½ 1½ 1½ Spust R Średnica przewodu do naczynia zbiorczego DN R ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾ Zawór bezpieczeństwa DN R ¾ ¾ Przewód wyrzutowy DN R 1 1 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ Przyłącze gazu R VITOGAS 100-F VIESMANN 7

8 Dane techniczne dotyczące instalacji wielokotłowej (ciąg dalszy) 2 kotły grzewcze 3 kotły grzewcze Znamionowa moc cieplna Moc pełna kw Moc częściowa kw 54,6 62,4 70,2 78,0 85,8 93,6 70,2 78,0 85,8 93,6 Wartości na przyłączu w odniesieniu do maks. obciążenia Gaz ziemny GZ50/G20 m 3 /h 19,32 22,10 24,84 27,60 30,38 33,12 37,26 41,40 45,57 49,68 Gaz ziemny GZ-41,5/G27 m 3 /h 22,46 25,68 28,88 32,08 35,30 38,50 43,32 48,12 52,95 57,75 Gaz płynny kg/h 14,28 16,32 18,36 20,40 22,44 24,48 27,54 30,60 33,66 36,72 Parametry spalin (projektowe wartości obliczeniowe instalacji spalinowej wg EN 13384) Temperatury spalin (wartości brutto, zmierzone w temperaturze powietrza do spalania wynoszącej 20 C): Temperatura wody w kotle 50 C (wartości pomiarowe, miarodajne do projektowania instalacji spalinowej) Moc pełna C Moc częściowa C Temperatura wody w kotle 80 C C (wartości pomiarowe do określenia zakresu zastosowania przewodów spalin z maks. dopuszczalnymi temperaturami roboczymi) Masowe natężenie przepływu Moc pełna kg/h Zawartość CO 2 % 7,3 6,8 6,6 6,9 6,9 7,2 6,6 6,9 6,9 7,2 Moc częściowa kg/h Zawartość CO 2 % 5,2 5,0 4,7 5,0 5,0 5,3 4,7 5,0 5,0 5,3 Wymagane ciśnienie tłoczenia Pa mbar 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 Króćce spalin w poszcz. kotłach mm Ø zewn. Króciec spalin Ø wewn. mm Wysokość przyłącza spalin mm Sprawność znormalizowana T V /T R = 75/60 % 84 (H s )/93 (H i ) Ilość ciepła dyżurnego przy temperaturze wody w kotle60 C % 0,69 0,67 0,65 0,64 0,63 0,62 0,65 0,64 0,63 0,62 Wskazówka Jeżeli ciśnienie na przyłączu gazu przekracza maks. dopuszczalną wartość, należy przyłączyć oddzielny regulator ciśnienia przed instalacją. Dane obciążenia częściowego odnoszą się do wydajności wynoszącej 65% znamionowej mocy cieplnej. Przy obciążeniu częściowym odbiegającym od podanych wartości (zależnie od sposobu eksploatacji) należy odpowiednio obliczyć przepływ masowy spalin. Wymiary instalacji 2-kotłowej z Vitogas 100-F, 168 do 280 kw Elementy składowe: 2 kotły Vitogas 100-F Przewód zbiorczy spalin dla 2 kotłów Przy małej wysokości pomieszczenia odprowadzenie spalin można umieścić również poziomo 8 VIESMANN VITOGAS 100-F

9 Dane techniczne dotyczące instalacji wielokotłowej (ciąg dalszy) c Ø d R A Ø f 1050 e AGK SSI SV KV GA KR E a 200 b a h 770 g k A Vitotronic 300-K AGK Przepustnica spalin z napędem silnikowym E Spust GA Przyłącze gazu KR Powrót do kotła KV R SSI SV Zasilanie z kotła Otwór wyczystkowy Ochrona przed brakiem przepływu Zabezpieczenie na zasilaniu Tabela wymiarów Znamionowa moc cieplna kw a mm b mm c mm d (Ø) mm e mm f (Ø wewn.) mm g mm h mm k mm Projektowanie systemu spalin W przypadku instalacji dwukotłowej z kotłami Vitogas 100-F nie ma obowiązku przestrzegania podanych temperatur spalin ani temperatury minimalnej spalin wynoszącej 80 C wg DIN EN 656. Przy eksploatacji z obciążeniem częściowym temperatura spalin także może spaść poniżej80 C. Wybrany system spalin musi być odpowiednio do tego zaprojektowany (np. komin odporny na działanie wilgoci). Złączki zastosowane w zbiorczym przewodzie spalin do komina należy położyć ze wzniesieniem min. 3. Przyłącze zbiorczego prowadzenia spalin można umieścić dowolnie z lewej lub prawej strony. Króciec spalin przewodu zbiorczego do wyboru: do góry lub w bok. Wymiary instalacji 3-kotłowej z Vitogas 100-F, 324 do 420 kw Elementy składowe: 3 kotły Vitogas 100-F Przewód zbiorczy spalin dla 3 kotłów VITOGAS 100-F VIESMANN 9

10 Dane techniczne dotyczące instalacji wielokotłowej (ciąg dalszy) c d d Ø f Ø g R A Ø l 1050 e AGK SSI SV KV GA KR E a a a b h 770 k A Vitotronic 300-K AGK Przepustnica spalin z napędem silnikowym E Spust GA Przyłącze gazu KR Powrót do kotła KV R SSI SV Zasilanie z kotła Otwór wyczystkowy Ochrona przed brakiem przepływu Zabezpieczenie na zasilaniu Tabela wymiarów Znamionowa moc cieplna kw a mm b mm c mm d mm e mm f (Ø) mm g (Ø) mm h mm k mm l (Ø wewn.) mm Projektowanie systemu spalin W przypadku instalacji trójkotłowej z kotłami Vitogas 100-F nie ma obowiązku przestrzegania podanych temperatur spalin ani temperatury minimalnej spalin wynoszącej 80 C wg DIN EN 656. Przy eksploatacji z obciążeniem częściowym temperatura spalin także może spaść poniżej80 C. Wybrany system spalin musi być odpowiednio do tego zaprojektowany (np. komin odporny na działanie wilgoci). Złączki zastosowane w zbiorczym przewodzie spalin do komina należy położyć ze wzniesieniem min VIESMANN VITOGAS 100-F

11 Stan wysyłkowy W zależności od zamówienia: Korpus kotła jako blok i oddzielnie zapakowany palnik atmosferyczny z układem mieszania wstępnego na gaz ziemny i płynny Korpus kotła w pojedynczych segmentach i oddzielnie zapakowany palnik atmosferyczny z układem mieszania wstępnego na gaz ziemny i płynny Kocioł grzewczy jest dostarczany z nastawą na gaz ziemny. Do eksploatacji z gazem płynnym dostarczany jest na zamówienie zestaw adaptacyjny i czujnik ciśnienia gazu. Wskazówka Kocioł grzewczy przystosowany do gazu płynnego tylko na zamówienie (patrz cennik Viessmann). Przy dostawie jako blok: 1 paleta z korpusem kotła i elementami montażowymi 1 paleta z palnikiem 1 karton z przerywaczem ciągu 1 karton z izolacją cieplną 1 pakiet dodatkowy (wtyk kodujący i dokumentacja techniczna Vitogas 100-F) 1 karton z regulatorem obiegu kotła i 1 pakiet dokumentacji technicznej Przy dostawie w pojedynczych segmentach: 1 paleta z elementami korpusu kotła 1 paleta z palnikiem 1 karton z przerywaczem ciągu 1 karton z izolacją cieplną 1 pakiet dodatkowy (wtyk kodujący i dokumentacja techniczna Vitogas 100-F) 1 karton z regulatorem obiegu kotła i 1 pakiet dokumentacji technicznej Przy dostawie jako instalacja wielokotłowa: 1 karton z regulatorem kaskadowym Vitotronic 300-K oraz 1 pakiet dokumentacji technicznej Rury spalin potrzebne do zmontowania instalacji zbiorczej spalin Warianty regulacji Instalacja jednokotłowa: Bez szafy sterowniczej Vitocontrol: Vitotronic 100, typ KC3 Regulacja stała temperatury wody w kotle Vitotronic 100, typ KC4B: do pracy z podwyższoną temperaturą wody w kotle lub eksploatacji pogodowej w połączeniu z regulatorem zewnętrznym Vitotronic 200, typ KO2B: do pracy z płynnie obniżaną temperaturą wody w kotle z regulacją mieszacza dla jednego obiegu grzewczego z mieszaczem Vitotronic 300, typ GW2B: do pracy z płynnie obniżaną temperaturą wody w kotle ze sterowaniem dla maks. 2 obiegów grzewczych z mieszaczem Z szafą sterowniczą Vitocontrol: Vitotronic 100, typ KC4B oraz szafa sterownicza z regulatorem zewnętrznym (w zakresie obowiązków inwestora) Instalacja wielokotłowa (do 3 kotłów grzewczych): Bez szafy sterowniczej Vitocontrol: Vitotronic 100, typ GC1B i moduł LON w połączeniu z regulatorem Vitotronic 300-K, typ MW1B do pracy z płynnie obniżaną temperaturą wody w kotle Instalacja 2- lub 3-kotłowa dostarczana jest z kompletnym wyposażeniem regulacyjnym (po jednym regulatorze Vitotronic 100 na każdy z kotłów oraz moduł LON i regulator kaskadowy Vitotronic 300-K dla maks. 2 obiegów grzewczych z mieszaczem dla instalacji wielokotłowej). Z szafą sterowniczą Vitocontrol: Vitotronic 100, typ GC1B i moduł LON do pracy z płynnie obniżaną temperaturą wody w kotle dla każdego kotła grzewczego w instalacji wielokotłowej oraz szafa sterownicza Vitocontrol z regulatorem pogodowym Vitotronic 300-K, typ MW1B do instalacji wielokotłowych i regulatorem dla maks. 2 obiegów grzewczych z mieszaczem i kolejnym regulatorem Vitotronic 200-H, typ HK1B lub HK3B dla 1 lub do 3 obiegów grzewczych z mieszaczem, oraz zestaw montażowy do montażu modułu obsługowego Vitotronic w szafie sterowniczej Vitotronic 100, typ GC1B i moduł LON do pracy z płynnie obniżaną temperaturą wody w kotle dla każdego kotła grzewczego w instalacji wielokotłowej oraz szafa sterownicza z regulatorem zewnętrznym (w zakresie obowiązków inwestora) Potwierdzona jakość Ekspertyza VDE z nadzorem produkcyjnym (Niemcy) (nr rejestru VDE 4248) Oznaczenie CE zgodnie z obowiązującymi dyrektywami WE VITOGAS 100-F VIESMANN 11
