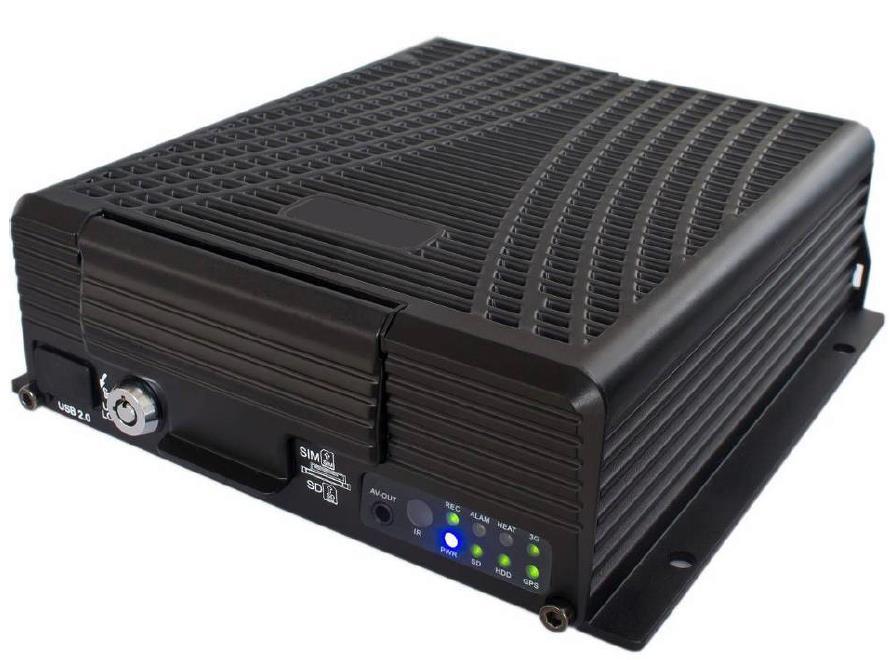

1 Instrukcja instalacji i konfiguracji rejestratorów mobilnych Seria IN-M2-DVR-XXX

2 Spis treści 1. Informacje wstępne Wielkość urządzenia oraz rozmieszczenie otworów montażowych Wygląd i opis panelu przedniego Wygląd i opis panelu tylnego Przewód zasilający Pilot zdalnego sterowania Konfiguracja rejestratora mapa menu Menu General Ustawienia ogólne Data&Time - Data i czas Ustawienia pojazdu Zarządzanie użytkownikami Ustawienia sieciowe Ustawienia nagrywania Record Basic Setup Podstawowe ustawienia nagrywania Main Code Ustawienia kodowania głównego strumienia Sub-Stream Drugi strumień Recording schedule - Nagrywanie wg. Harmonogramu Mirror Record Nagrywanie lustrzane (Opcja) SD Record Nagrywanie na karcie SD Alarm Record Nagrywanie alarmowe (tymczasowo nie obsługiwane) Alarm settings Ustawienia alarmów Sensors Settings Ustawienia wejść alarmowych Speed Setings Ustawienia prędkości G-Sensor Settings Ustawienia G-Sensor Temperature Alarm Alarm temperatury Motion Detection Detekcja ruchu Linkage Settings Ustawienia reakcji na alarmy Other Alarm Inny alarmy Tools Narzędzia Configuration Parametry konfiguracyjne Format Record Search Przeglądanie nagrań System info Informacje o systemie... 24

3 3. Odczyt danych z dysku rejestratora na komputerze z systemem Windows Instalacja i konfiguracja Read HDD tools Ext2Fsd Instalacja i użytkowanie oprogramowania MDVR Player... 27

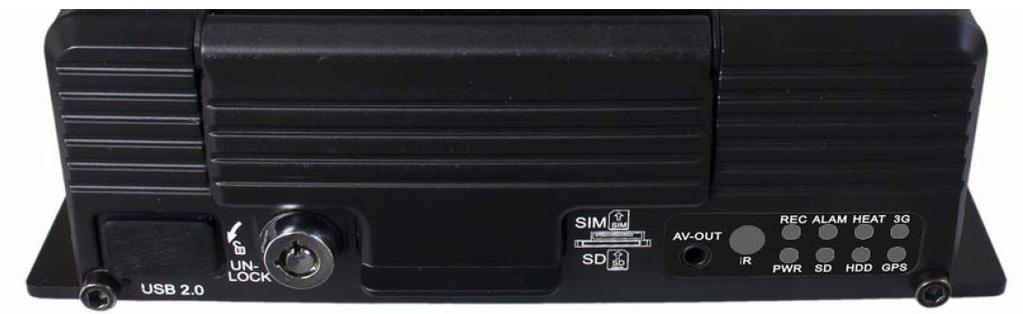

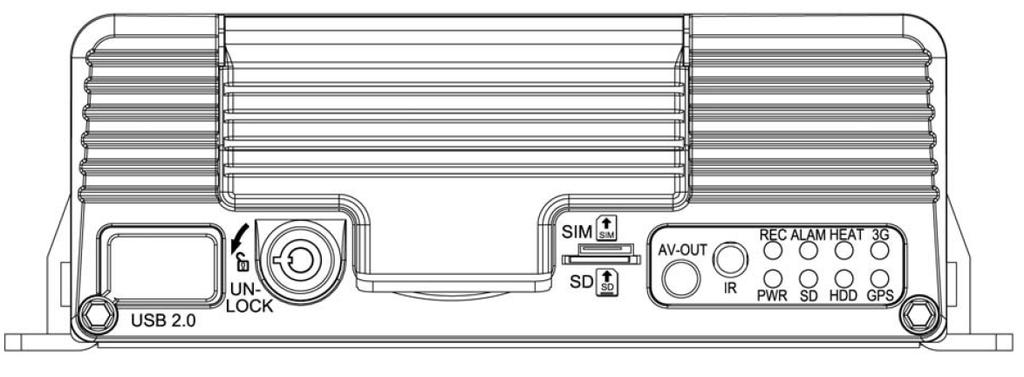

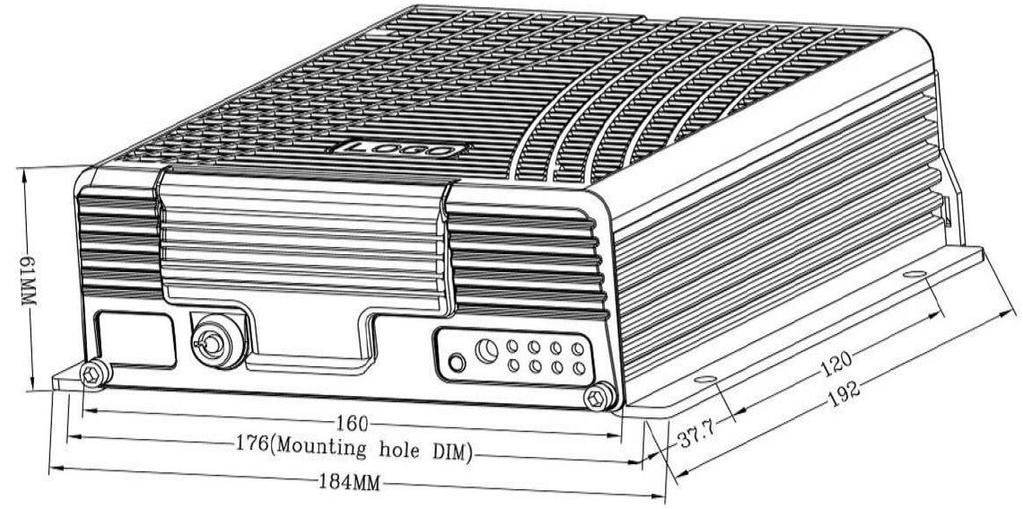

4 1. Informacje wstępne 1.1 Wielkość urządzenia oraz rozmieszczenie otworów montażowych 1.2 Wygląd i opis panelu przedniego.

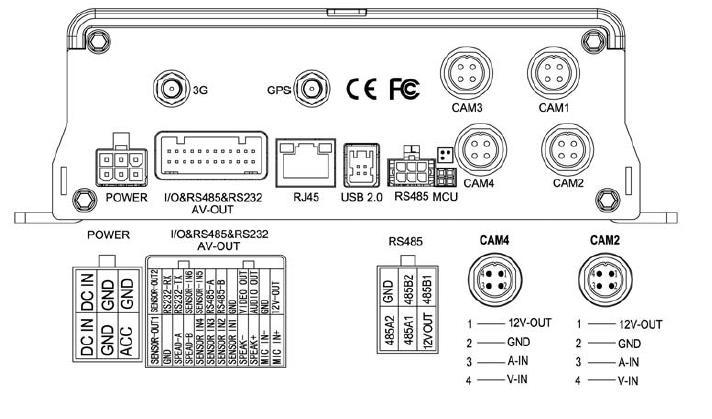

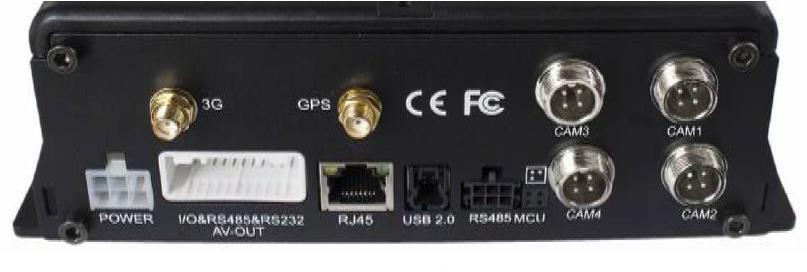

5 Interfejs Element Opis Video out AV-OUT wyjście wideo, audio i zasilanie 12V REC Dioda nagrywania ALM Alarm HEAT Uruchomiona grzałka Diody 3G Moduł GSM 3G PWR Zasilanie SD Karta SD HDD Dysk HDD GPS Moduł GPS, gdy pulsuje jest połączenie z satelitą. IR odbiornik IR Odbiornik pilota IR Klucz elektroniczny Un-Lock Wyłączenie zasilania gdy LOCK Włączenie zasilania gdy UNLOCK USB PORT USB 2.0 Służy do aktualizacji oprogramowania układowego oraz archiwizacji obrazu 1.3 Wygląd i opis panelu tylnego.

6 Interfejs Element Opis 3G Antena 3G 3G Antena GPS Antena GPS GPS Antena Power Zasilanie Gniazdo zasilania Porty I/O AV- OUT I/O RS485&RS232,audio i wideo, głośnik, mikrofon Wejścia (>4V), wyj. audio i wideo, głośnik, mikrofon Gniazdo LAN RJ45 Gniazdo LAN Port RS 485 RS485 2 x Inerfejs RS 485 MCU/ICP MCU/ICP Interfejs systemowy A,V-IN Kamera Wej. audio i wideo kamer oraz zasilanie +12V DC

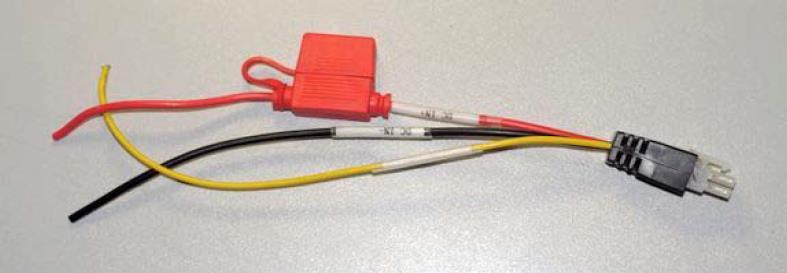

7 1.4 Przewód zasilający. Przewód czarny i czerwony powinien być podłączony bezpośrednio do akumulatora pojazdu. Przewód żółty podłączamy do miejsca, gdzie pojawia się +12V po przekręceniu kluczyka w stacyjce. Uwaga!!! Przed podłączeniem zasilania do urządzenia należy sprawdzić czy napięcie pojawia się pomiędzy 8-36 V DC

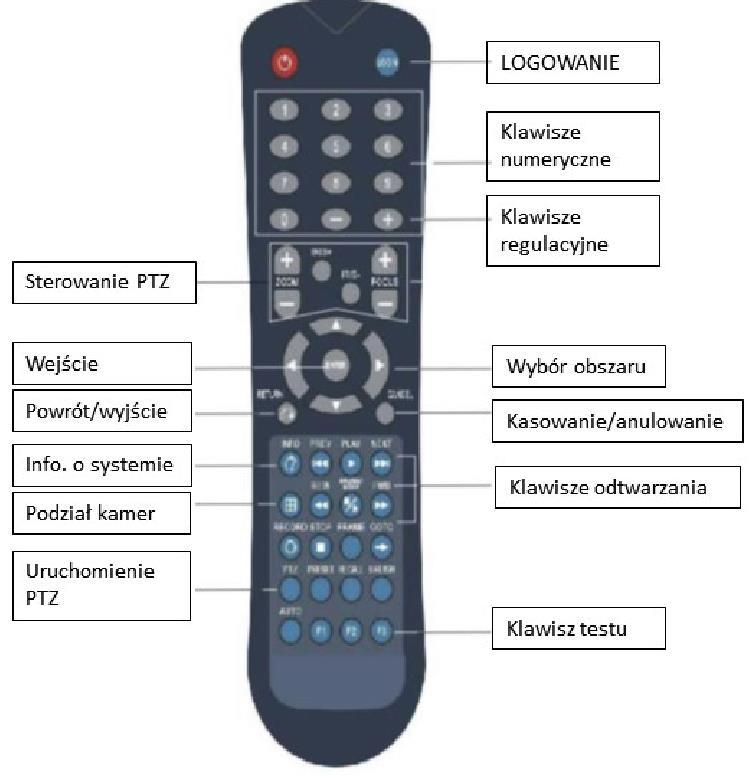

8 1.5 Pilot zdalnego sterowania

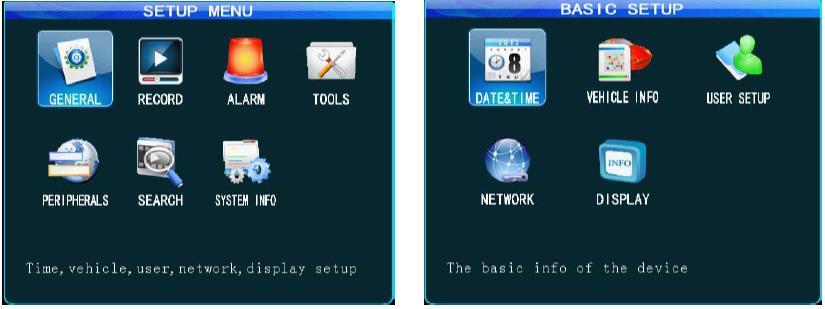

9 2. Konfiguracja rejestratora mapa menu

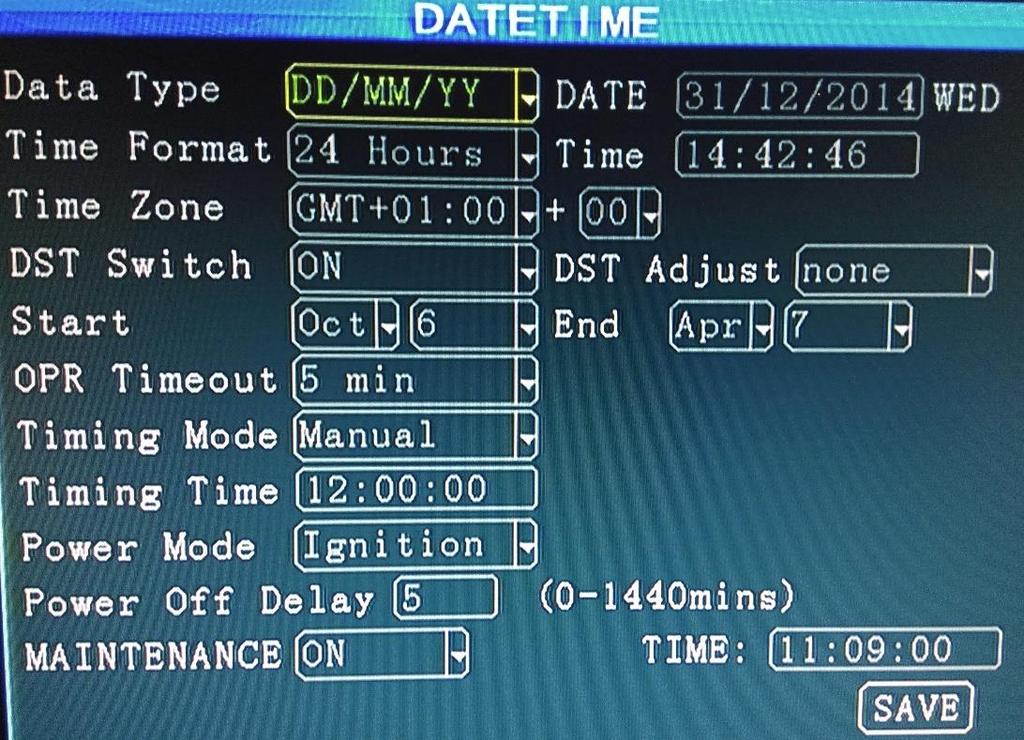

10 2.1 Menu General Ustawienia ogólne Data&Time - Data i czas Ustawienia czasu, daty i inne właściwości. Data Type Format Daty - wybór formatu daty. Time Format Format czasu -wybór formatu czasu 12 godz., 24 godz. Time Zone Strefa czasowa - wybór strefy czasowej.

11 DST Switch Czas letni - wybór pracy urządzenia w czasie letnim lub zimowym. Start Start - początek czasu letniego End koniec - koniec czasu letniego OPR Timeout Czas wylogowania - Czas wyjścia z Menu Timing Mode Tryb czasu - Czas ustawiany ręcznie bądź synchronizowany z GPS Timing Time Czas synchronizacji Synchronizacja czasu o danej godz. Power Mode Tryb zasilania Tryb w którym DVR uruchomi się: po uruchomieniu silnika, wg. Harmonogramu czasowego. Power ON Zasilanie wł. Czas uruchomienia zasilania DVR a -> Parametr dostępny dla Opcji Power Mode - Timer Power OFF Zasilanie wył. Czas wyłączenia zasilania DVR a-> Parametr dostępny dla Opcji Power Mode - Timer Power OFF Delay Opóźnienie wył.- Opóźnienie wyłączenia zasilania po wył. kluczyka w stacyjce. MAINTENENCE Restart Automatyczny restart DVR a gdy pracuje więcej niż 24 godz.. Uruchomienie DVR a trwa ok. 50 sek. Time Czas - Godzina restartu Ustawienia pojazdu.

12 Dev-num Nr. Urządzenia - nr. Urządzenia Company Name Nazwa Firmy - nazwa firmy Vehicle-Num Numer rejestracyjny numer rejestracyjny nadzorowanego pojazdu Driver Name Nazwa kierowcy - nazwa kierowcy SIM Num Nr. SIM - nr. SIM Mile Accrual Przebieg - dla opcji ON w aplikacji CMS zbierane są informacje o przebiegu pojazdu na podstawie pozycji GPS Zarządzanie użytkownikami. Password Enable Hasło wł. Wł./wył. żądania hasła podczas wejścia do Menu DVRa Tylko hasło Administratora ma możliwość modyfikacji hasła oraz nadawania uprawnień innym użytkownikom.

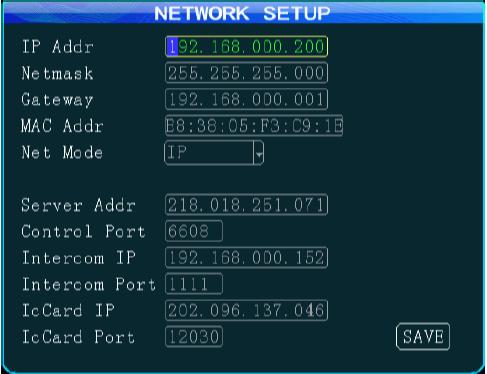

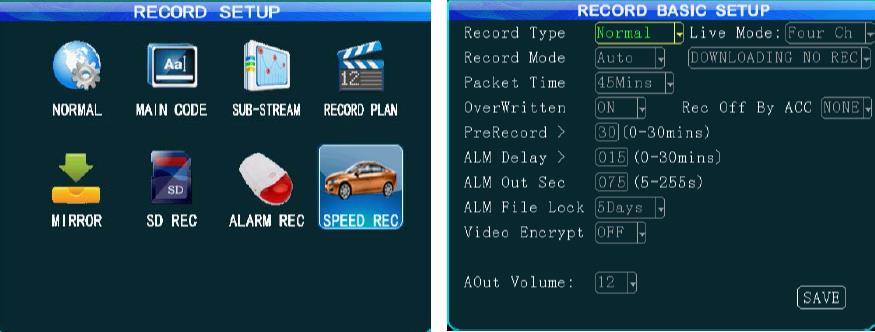

13 2.1.4 Ustawienia sieciowe. Adres IP, Maska, Brama - ustawienia sieciowe dla interfejsu LAN Server Address., Control Port informacje sieciowe do komunikacji rejestratora z serwerem CMS Intercom IP, Intercom Port, Ic Cart IP, Ic Cart Port funkcje zarezerwowane 2.2 Ustawienia nagrywania Record Basic Setup Podstawowe ustawienia nagrywania

14 Wybór nagrywania Record Type Rodzaj Nagrywania - Nagrywanie Normal Normalne, nagrywanie I-Frame Tylko klatki Referencyjne Record Mode Wybór trybu nagrywania - Auto nagrywanie ciągłe niezależne od stanu DVRa, Timer nagrywanie wg. Harmonogramu, Alarm nagrywanie wg. Zdarzenia alarmowego. Packet Time Wielość pliku Dvr będzie tworzył pliki zadanej wielkości. OverWritten Nadpisywanie Nadpisywanie nagrań po zapełnieniu dysku. PreRecord nagrywanie Przed Alarmem DVR będzie nagrywał przed zdarzeniem alarmowym. ALM Delay Czas nagrywania Czas nagrywania po zdarzeniu alarmowym. ALM Out Sec Czas alarmu Czas trwania alarmu w urządzeniu. ALM File Lock Czas blokady - Czas blokady plików alarmowych, które nie będą kasowane nawet po nadpisywaniu dysku. Video Encrypt Hasłowanie nagrań Podczas odtwarzania materiału będzie potrzebne hasło. AOut Volume Głośność Dźwięku Poziom głośności na wyjściu rejestratora Live Mode Wygląd na żywo - Wygląd ekranu po uruchomieniu DVR a Main Code Ustawienia kodowania głównego strumienia Enable Włączone - Zezwolenie na nagrywanie danego kanału.

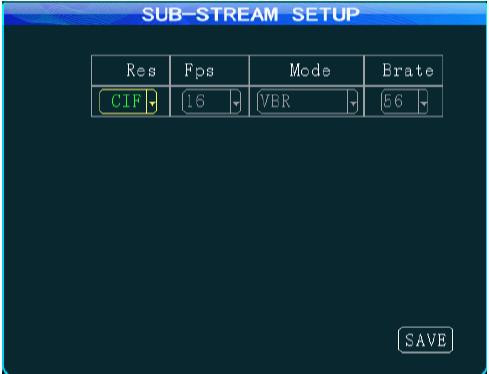

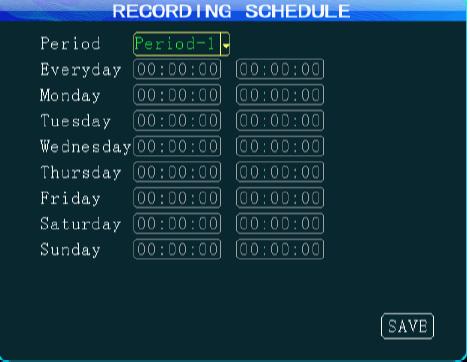

15 Resolution Rozdzielczość - rozdzielczość nagrywania D1/HD1/CIF Frame Rate Ilość kl/sek Ilość klatek na sekundę Quality Jakość Jakość nagrywania ( Niższa wartość oznacza lepszą jakość, 1 jakość najlepsza, 8 jakość najgorsza) Audio Audio Nagrywanie kanału audio danej kamery Sub-Stream Drugi strumień Sub-Stream Drugi strumień drugi strumień jest transmitowany poprzez łącze 3G do aplikacji CMS co pozwala na ogląd obrazu na żywo z rejestratora Recording schedule - Nagrywanie wg. Harmonogramu

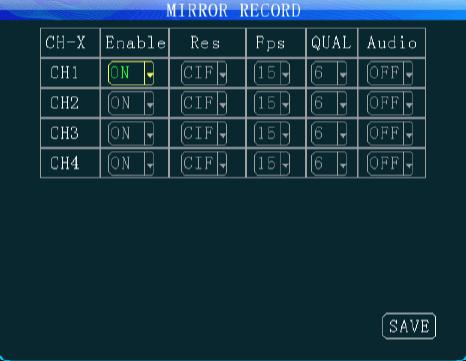

16 Nagrywanie wg. Harmonogramu ustawiamy w Record Basic Setup Podstawowe ustawienia nagrywania i jest wykorzystywane w cyklicznej pracy DVR Mirror Record Nagrywanie lustrzane (Opcja) Opcja ta wykorzystywana jest do prewencyjnego nagrywania gdy ulegnie uszkodzeniu dysk. Główny strumień plus Nagrywanie lustrzane mogą obsługiwać 6 kl/sek w rozdzielczości D SD Record Nagrywanie na karcie SD

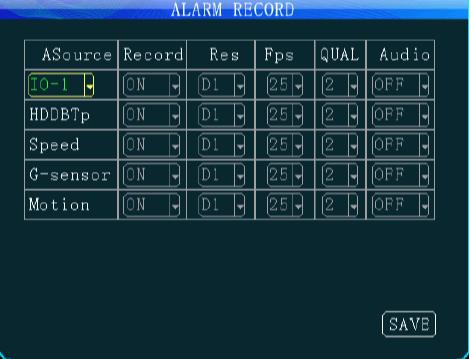

17 Opcja włącza nagrywanie prewencyjne na karcie SD w przypadku awarii dysku Alarm Record Nagrywanie alarmowe (tymczasowo nie obsługiwane) 2.3 Alarm settings Ustawienia alarmów

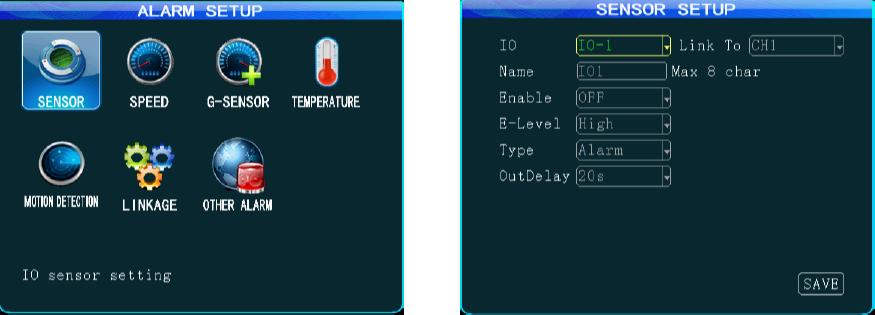

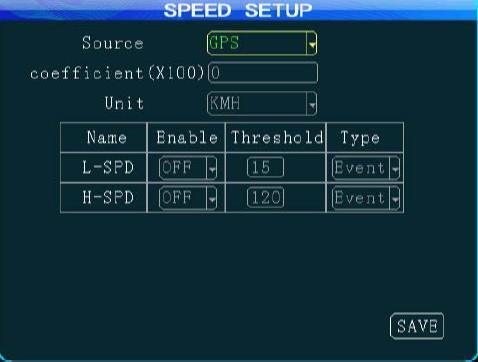

18 2.3.1 Sensors Settings Ustawienia wejść alarmowych IO& Name: Wybór oraz nazwa wejścia do podłączenia czujnika : drzwi, hamulca, świateł, kierunkowskazów Link To Wyświetlenie Po naruszeniu danego wejścia może wyświetlać się obraz z danej kamery lub brak reakcji. Enable Włączenie - Włączenie wejścia dla czujnika (8 wejść) E-Level Typ wejścia Wyzwolenie wejścia poziomem wysokim (<5 V) lub poziomem niskim (>1V). Type Typ - Naruszenie wejścia czujnika może być traktowane jako zdarzenie lub alarm. Out Delay Czas wyświetlania Czas wyświetlania obrazu kamery podczas naruszenia wejścia Speed Setings Ustawienia prędkości Opcja dla ustawień związanych z prędkością pojazdu: Source Źródło Źródło pomiary prędkości pojazdu z GPS lub Vehicle Pojazdu) Unit Jednostka Możliwość wyboru jednostek pomiaru prędkości: KMH lub MPH

19 L-SPD, H-SPD Ustawienie min. i max. prędkości pojazdu, których przekroczenie będzie alarmem bądź zdarzeniem systemowym G-Sensor Settings Ustawienia G-Sensor Opcja zezwala na pomiar położenia pojazdu w trzech płaszczyznach XYZ. Rejestrator umożliwia ustalenie wartości progowych, których przekroczenie może świadczyć o wypadku pojazdu Temperature Alarm Alarm temperatury

20 Opcja zezwala na kontrolowanie temperatury pracy rejestratora. Przekroczenie podanych wartości min. i max spowoduje wygenerowanie alarmu lub zdarzenia systemowego Motion Detection Detekcja ruchu Opcja pozwalana na konfigurację detekcji ruchu dla danej kamery, czułość oraz obszar detekcji Linkage Settings Ustawienia reakcji na alarmy

21 Podczas wystąpienia alarmów naruszenia wejścia, uszkodzenia dysku, przekroczenia zadanej wartości prędkości, przekroczenia zadanej wartości G- Sensor, wystąpienia detekcji ruchu, utraty sygnału jest możliwość zaprogramowania reakcji rejestratora na zaistniałą sytuację Other Alarm Inny alarmy Timeout Park Czas parkowania Gdy pojazd będzie stał dłużej niż zadana wartość nastąpi alarm. Fatigue Drive (HR) Czas kierowcy - Gdy kierowca będzie dłużej kierował pojazdem niż zadana wartość nastąpi alarm.

22 2.4 Tools Narzędzia Configuration Parametry konfiguracyjne Default Config- Przywrócenie na rejestratorze ustawień fabrycznych Import Config File- Import pliku konfiguracyjnego Export Config File- Export pliku konfiguracyjnego Upgrade Logo Aktualizacja Logo Format

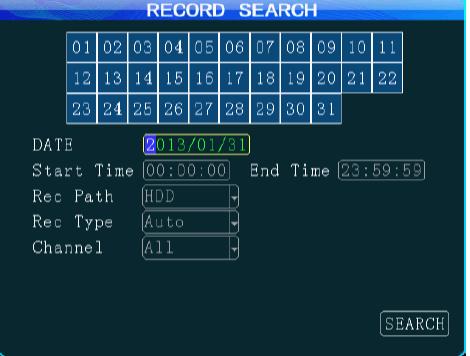

23 Select HDD Wybór dysku Wybór dysku do sformatowania : HDD, USB, SD 2.5 Record Search Przeglądanie nagrań Funkcja umożliwia przeglądanie nagrań po podaniu daty i czasu.

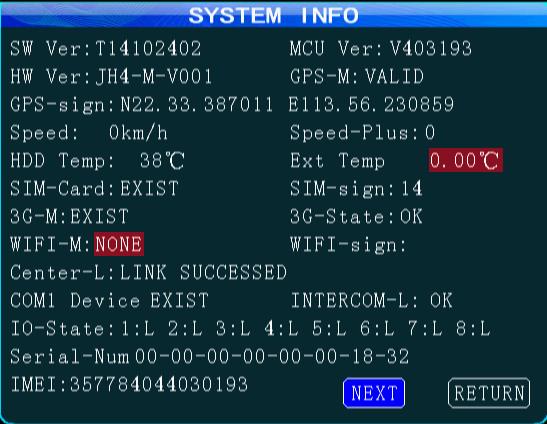

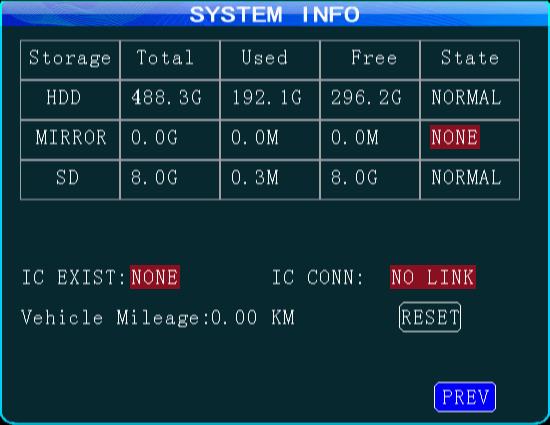

24 2.6 System info Informacje o systemie Okno informacyjne umożliwia przegląd stanu systemu, temperatury pracy, statusu połączeń poszczególnych interfejsów komunikacyjnych itp.

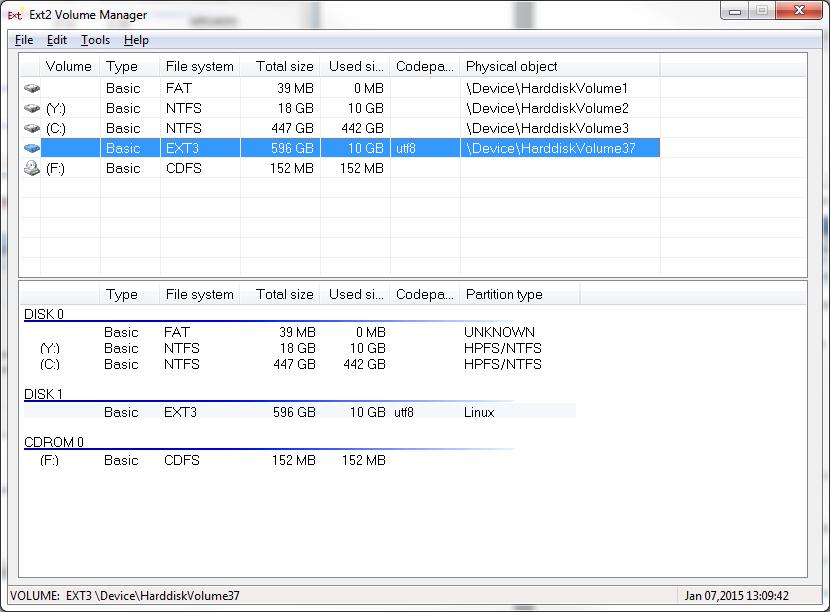

25 3. Odczyt danych z dysku rejestratora na komputerze z systemem Windows System rejestratorów mobilnych firmy Janex umożliwia przegląd materiału video po wyjęciu dysku z rejestratora i podłączeniu do komputera z systemem operacyjnym Windows. W tym celu należy zainstalować dwie aplikacje w podanej niżej kolejności: Read HDD tools Ext2Fsd oprogramowanie służy do odczytu dysków z systemem plików Ext2 stosowanym w rejestratorach mobilnych MDVRPlayer_WIN oprogramowanie służące do synchronicznego odczytu danych z dysków z rejestratorów mobilnych: video, audio, położenie GPS, stan we/wy, zdarzenia, alarmy. 3.1 Instalacja i konfiguracja Read HDD tools Ext2Fsd Po instalacji aplikacji i pojawieniu się głównego okna aplikacji, należy zweryfikować czy dysk jest widoczny przez system operacyjny. Poniżej przykład z dyskiem EXT3 podłączonym do systemu, ale nie zamontowanym do odczytu danych.

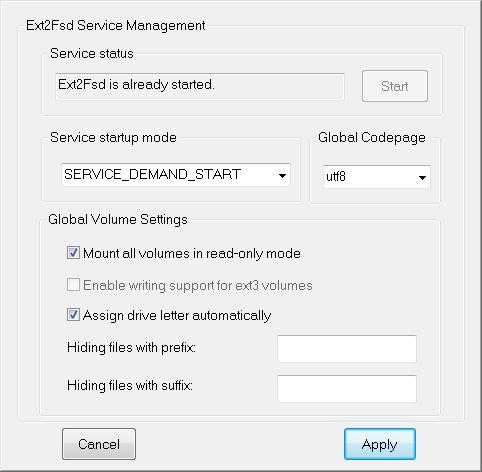

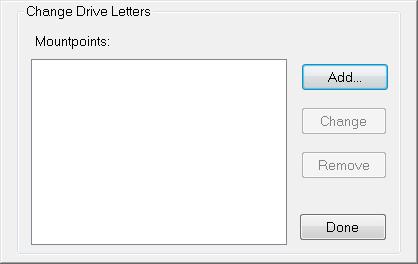

26 Następnie należy zweryfikować czy usługa Ext2Fsd została poprawnie uruchomiona należy otworzyć menu Tools -> Service Management lub wcisnąć przycisk F7: Kolejnym krokiem jest zamontowanie dysku pod podaną literą. W tym celu należy wybrać opcję Tools -> Mountpoint Management lub wcisnąć przycisk F4:

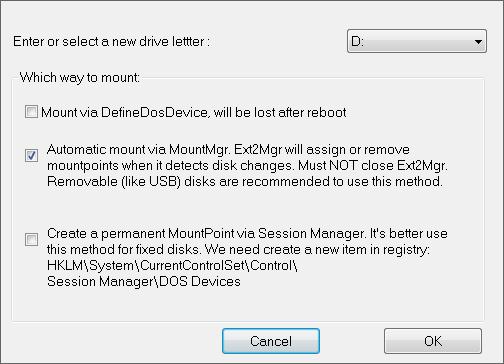

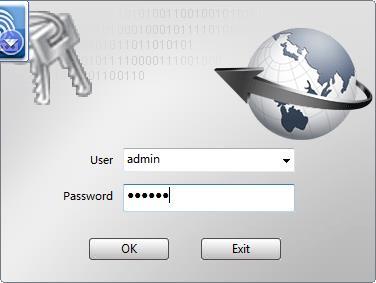

27 Następnie należy wcisnąć przycisk Add i wcisnąć OK. 3.2 Instalacja i użytkowanie oprogramowania MDVR Player Po instalacji i uruchomieniu oprogramowania MDVR Player pojawi się monit o login i hasło: Należy użyć następujących uprawnień: Login: admin Hasło:

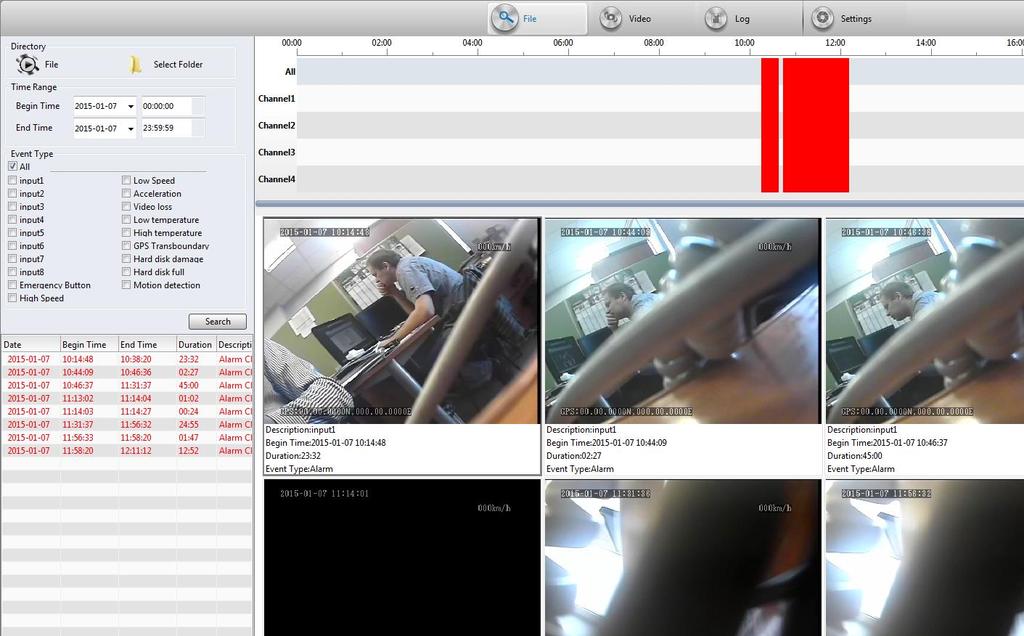

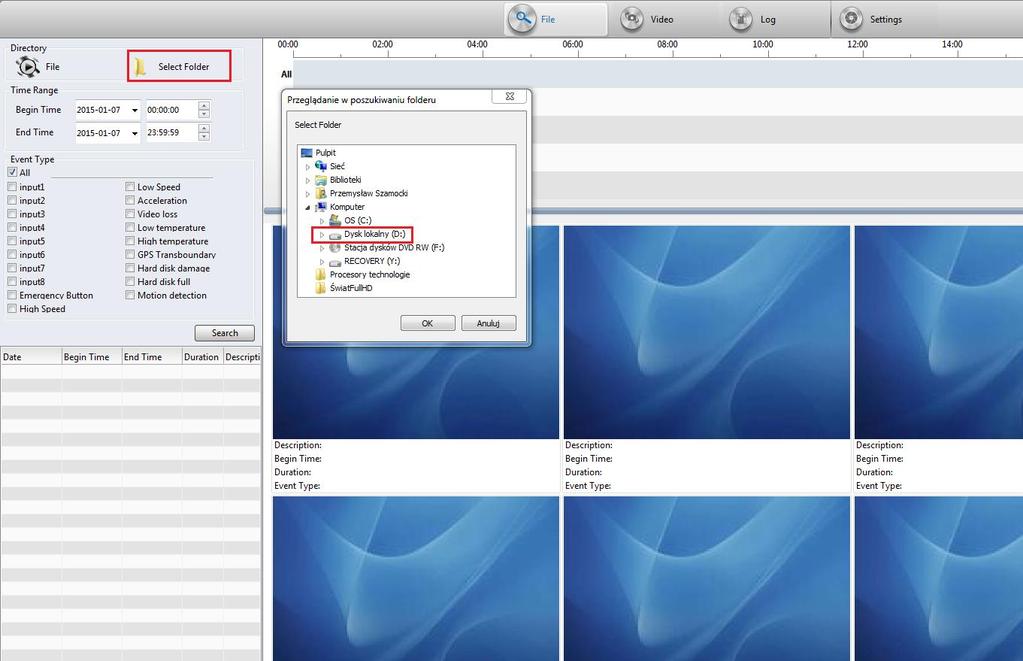

28 W pierwszym oknie jakie pojawi się po poprawnym zalogowaniu się należy wybrać opcję Select Folder i wskazać podłączony i zamontowany dysk wyjęty wcześniej z rejestratora: Po wskazaniu poprawnego katalogu po pojawi się lista dostępnych nagrań:

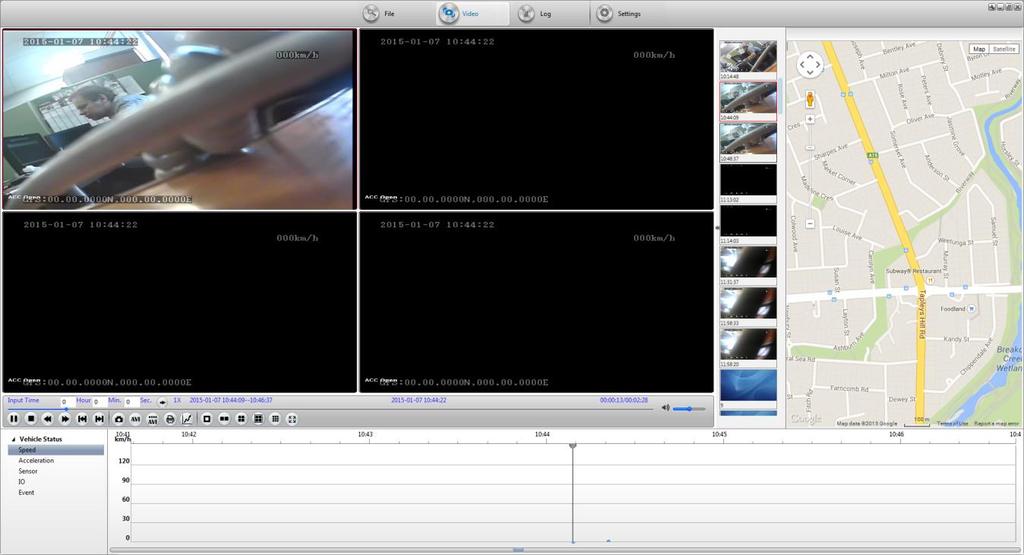

29 Aplikacja MDVR Player umożliwia również przegląd nagrań wraz ze zmieniającym się połączeniem pojazdu. W tym celu należy wybrać opcję Video:
