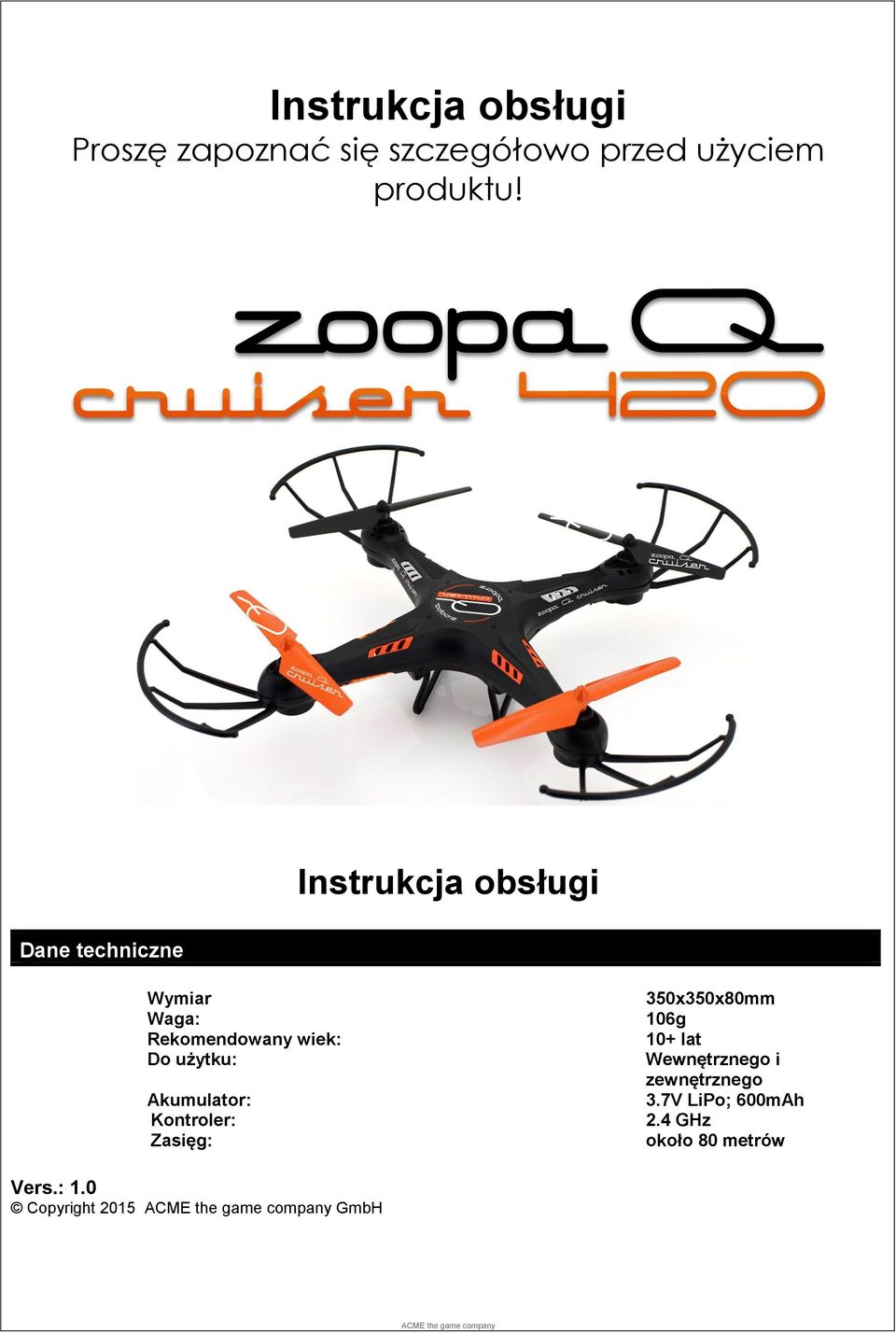

1 Instrukcja obsługi Proszę zapoznać się szczegółowo przed użyciem produktu! Instrukcja obsługi Dane techniczne Wymiar Waga: Rekomendowany wiek: Do użytku: Akumulator: Kontroler: Zasięg: 350x350x80mm 106g 10+ lat Wewnętrznego i zewnętrznego 3.7V LiPo; 600mAh 2.4 GHz około 80 metrów Vers.: 1.0 Copyright 2015 GmbH

2 UWAGA: PRZESTRZEGAJ PONIŻSZYCH WSKAZÓWWK, BY ZAPOBIEC USZKODZENIU BĄDŹ ZWRCIU: UŻYWAJ TYLKO REKOMENDOWANYCH CZĘŚĆI ZAMIENNYCH NIE ROZBIERAJ NA CZĘŚCI WEWNĘTRZNE CZĘŚCI NIE POWINNY BYĆ NAPRAWIANE PRZEZ UŻYTKOWNIKA WSZELKIE NAPRAWY POWINNY BYĆ PRZEPROWADZANE TYLKO PRZEZ WYKWALIFIKOWANY PERSONEL WSPARCIE TECHNICZNE CSI Serwis Flash, Energia, Foto ul. Jasnogórska Kraków Tel.: BEZPIECZEŃSTWO: Niewłaściwe podłączanie i postępowanie z akumulatorem może doprowadzić do eksplozji lub pożaru. W przypadku osób niepełnoletnich zawsze ładować akumulator LiPo pod opieką dorosłych. Zaprzestać ładowania w przypadku zauważenia deformacji lub spuchnięcia akumulatora. Ładować w temperaturze pomiędzy 0 C a 40 C. Unikać temperatur powyżej 50 C w trakcie rozładowywania. Nie wywoływać spięcia, nie wrzucać do ognia. Używać tylko oryginalnych akumulatorów. - Używaj tylko oryginalnych akumulatorów Litowo-Polimerowych - Nie używaj akumulatora gdy jest zdeformowany, zmienił kolor lub jest miękki - Przechowuj akumulator w temperaturze pomiędzy 15 C a 25 C w suchym i ciemnym miejscu. Musi być naładowany co najmniej w 75% - Przechowuj z dala od dzieci i zwierząt. - Trzymać z dala od ognia, wody, źródeł ciepła i innych źródeł, które mogą spowodować spięcie - Używaj tylko oryginalnej ładowarki z dala od łatwopalnych przedmiotów - Nie uszkadzaj i nie otwieraj akumulatora - Nie powodować spięć - Gdy z akumulatora wydobywa się gaz lub ciecz, nie wchodź z nim w kontakt - Niewłaściwe użytkowanie może powodować problemy zdrowotne - Odpowiednio pozbywaj się zużytych akumulatorów - Nie rozładowuj całkowicie akumulatora CE Declaration Herewith we declare that this item is in accordance with the essential requirements and other relevant regulations of the directive 1999/5/EC. A copy of the original declaration of conformity can be obtained at the address above. Ten produkt zawiera akumulator Litowo-Polimerowy. Akumulatory LiPo podlegają recyklingowi, By pozbyć się takiego akumulatora, wyciągnij go z modelu i zanieś do najbliższego punktu zbiórki. WEEE Reg. Nr.: DE Ten symbol jest zaznaczony na produkcie i opakowaniu, oznacza to, iż zawiera on baterie lub akumulatory, które nie powinny być wyrzucane wraz z odpadami komunalnymi. Pozbywaj się odpadów elektrycznych/elektronicznych poprzez segregowanie i oddawanie do recyklingu. Twoja współpraca może zapewnić sukces tym działaniom i przynieść korzyść w procesie ochrony środowiska. UWAGA! NIE ODPOWIEDNIA DLA DZIECI PONIŻEJ 3 ROKU ŻYCIA MOŻLIWOŚĆ ZADŁAWIENIA!!! Zawartość opakowania

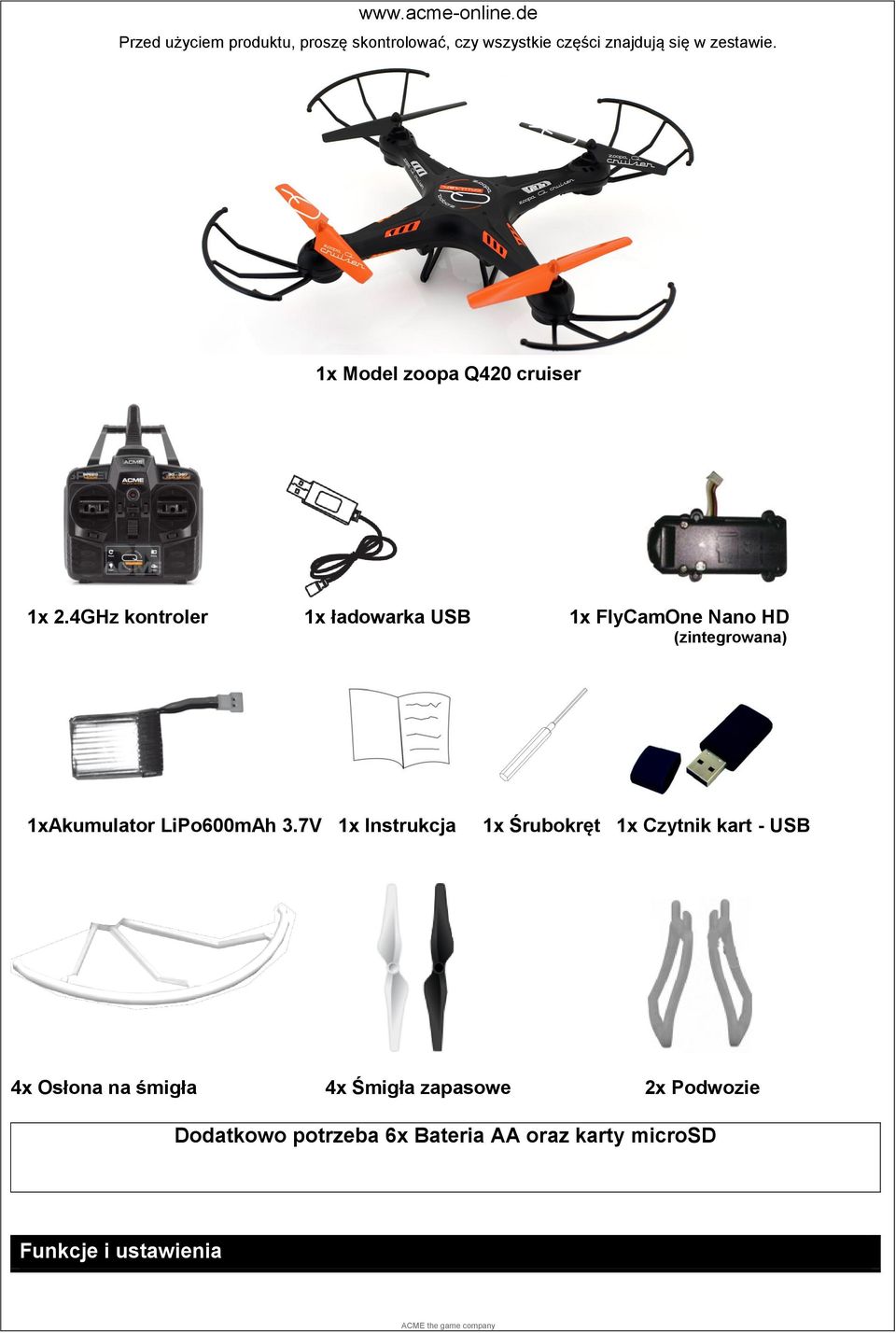

3 Przed użyciem produktu, proszę skontrolować, czy wszystkie części znajdują się w zestawie. 1x Model zoopa Q420 cruiser 1x 2.4GHz kontroler 1x ładowarka USB 1x FlyCamOne Nano HD (zintegrowana) 1xAkumulator LiPo600mAh 3.7V 1x Instrukcja 1x Śrubokręt 1x Czytnik kart - USB 4x Osłona na śmigła 4x Śmigła zapasowe 2x Podwozie Dodatkowo potrzeba 6x Bateria AA oraz karty microsd Funkcje i ustawienia

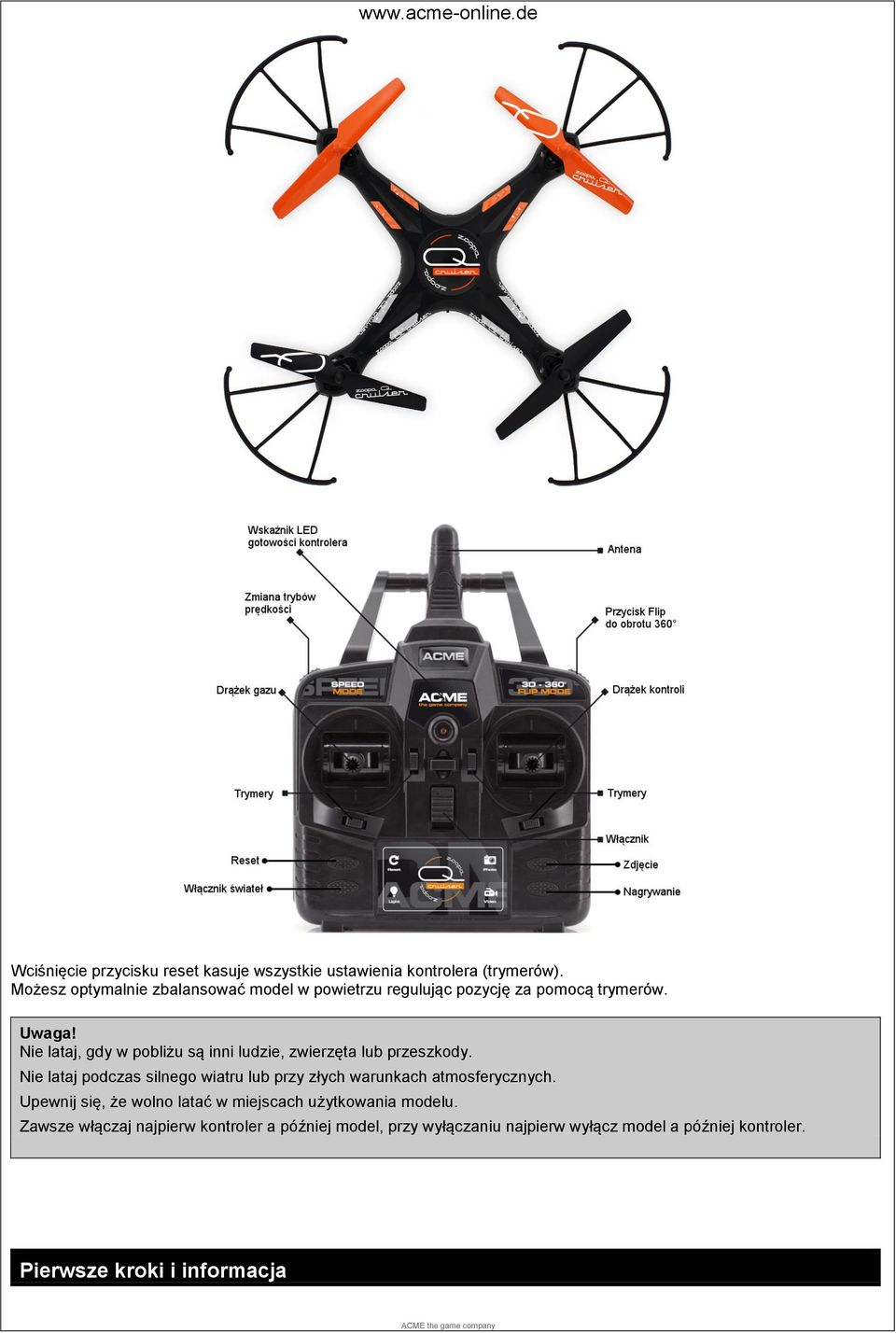

4 Wciśnięcie przycisku reset kasuje wszystkie ustawienia kontrolera (trymerów). Możesz optymalnie zbalansować model w powietrzu regulując pozycję za pomocą trymerów. Uwaga! Nie lataj, gdy w pobliżu są inni ludzie, zwierzęta lub przeszkody. Nie lataj podczas silnego wiatru lub przy złych warunkach atmosferycznych. Upewnij się, że wolno latać w miejscach użytkowania modelu. Zawsze włączaj najpierw kontroler a później model, przy wyłączaniu najpierw wyłącz model a później kontroler.. Pierwsze kroki i informacja

5 Zapoznaj się szczegółowo z instrukcją. Model Zoopa Q 420 cruiser jest gotowy do lotu od razu po rozpakowaniu (RTF Ready-to-Fly). Dodatkowo do aktywacji potrzeba 6 sztuk baterii AA. Producent ani dystrybutor nie ponoszą żadnej odpowiedzialności za naruszanie prywatności oraz szkodę spowodowaną użytkowaniem produktu. Proszę szczegółowo przestrzegać instrukcji obsługi by zapewnić prawidłowe użytkowanie modelu. a Ładowanie akumulatora Akumulator LiPo ładuje się przy użyciu ładowarki USB zawartej w zestawie. Podłącz akumulator do ładowarki, upewnij się, że jest podpięta prawidłowo. Następnie podłącz ładowarkę do gniazda USB, np. w komputerze. Ładowanie będzie sygnalizowane za pomocą indykatora LED. Proces ten powinien zająć do 70 minut. Można także podłączyć ją do zasilacza USB. (Art.No. AA0150-X). Używaj tylko oryginalnych akumulatorów, inne baterie mogą mieć odwróconą biegunowość i mogą uszkodzić sprzęt. Montowanie podwozia i osłony śmigieł Potrzeba tylko kilka kroków by zacząć latać. Wsadź obie części podwozia w odpowiednie otwory od spodu zoopa Q 420.

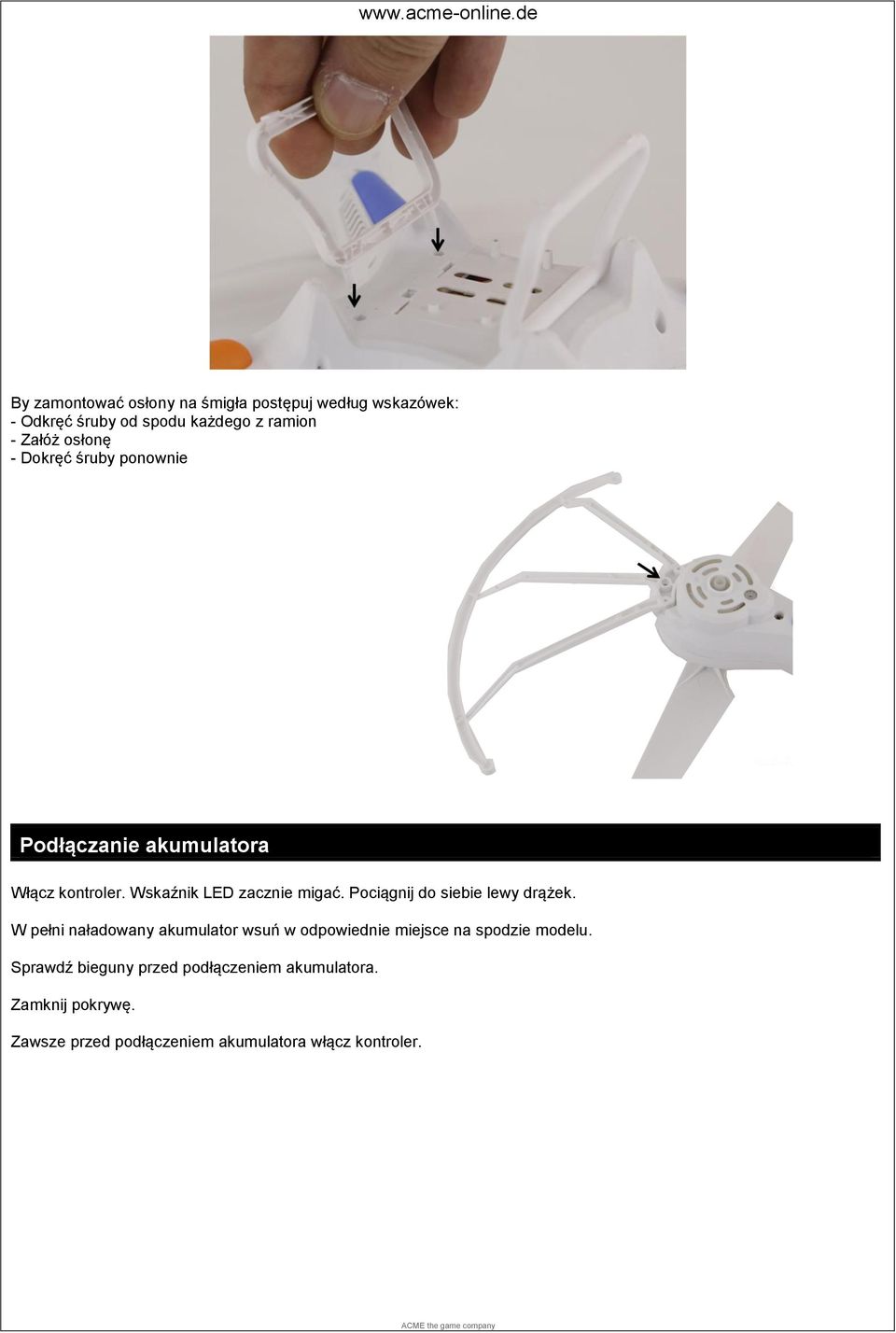

6 By zamontować osłony na śmigła postępuj według wskazówek: - Odkręć śruby od spodu każdego z ramion - Załóż osłonę - Dokręć śruby ponownie. Podłączanie akumulatora Włącz kontroler. Wskaźnik LED zacznie migać. Pociągnij do siebie lewy drążek. W pełni naładowany akumulator wsuń w odpowiednie miejsce na spodzie modelu. Sprawdź bieguny przed podłączeniem akumulatora. Zamknij pokrywę. Zawsze przed podłączeniem akumulatora włącz kontroler.

7 Włącznik modelu znajduje się pomiędzy tylnymi ramionami. Kontroler i model są już sparowane od nowości. Jednakże może wystąpić sytuacja, gdy będzie trzeba je ponownie sparować. By to zrobić, przytrzymaj lewy przycisk na górze kontrolera podczas jego włączania. Tryb dla początkujących i profesjonalistów Model posiada cztery tryby. W trybie dla początkujących model lata ze zmniejszoną prędkością. Pozwala to opanować kontrolę quadrokoptera. Przy wyborze dodatkowych 3 trybów, model lata szybciej i bardziej zwrotnie. By zmienić tryb, naciśnij lewy przycisk na górze kontrolera, gdy model jest już uruchomiony.

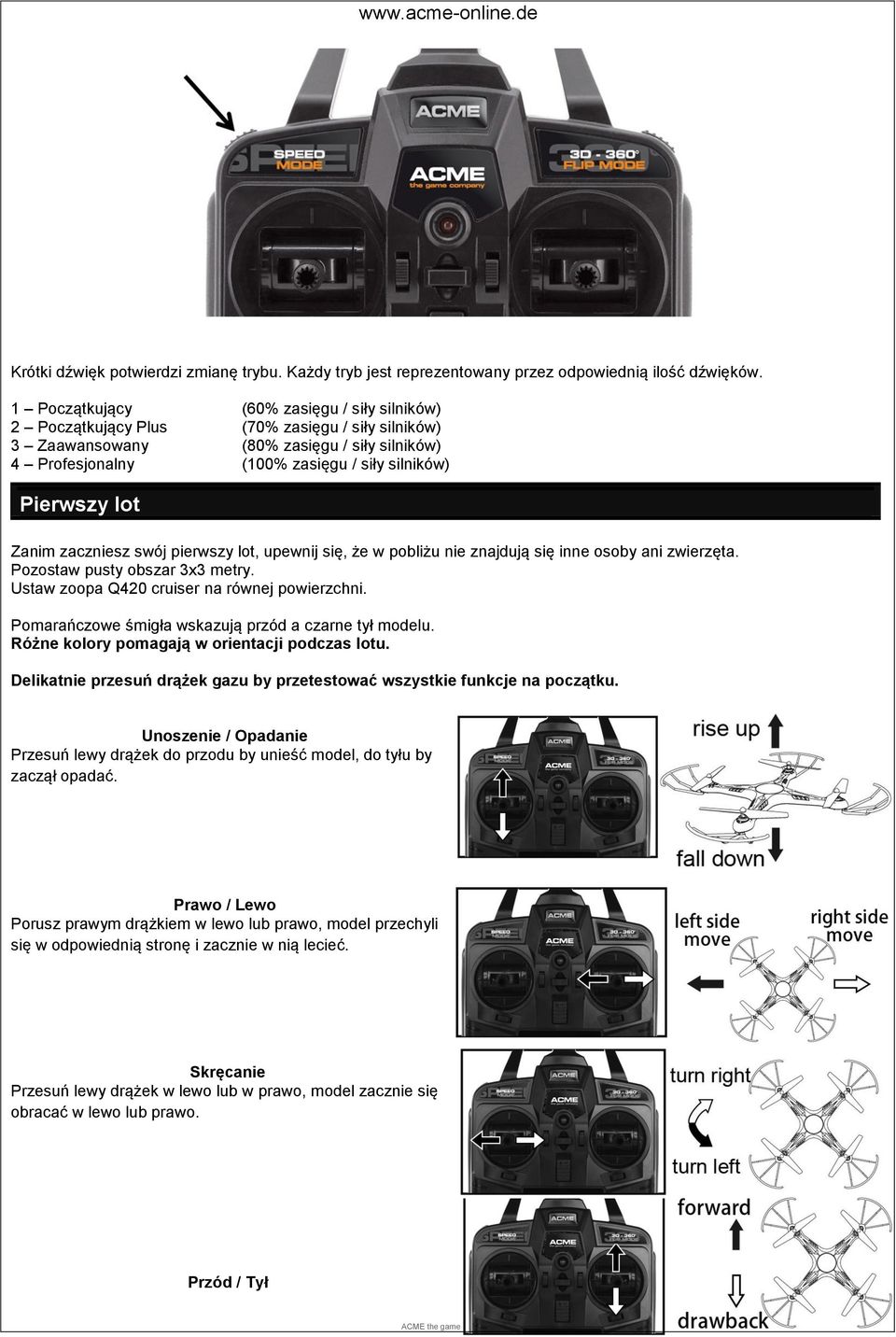

8 Krótki dźwięk potwierdzi zmianę trybu. Każdy tryb jest reprezentowany przez odpowiednią ilość dźwięków. 1 Początkujący (60% zasięgu / siły silników) 2 Początkujący Plus (70% zasięgu / siły silników) 3 Zaawansowany (80% zasięgu / siły silników) 4 Profesjonalny (100% zasięgu / siły silników) Pierwszy lot Zanim zaczniesz swój pierwszy lot, upewnij się, że w pobliżu nie znajdują się inne osoby ani zwierzęta. Pozostaw pusty obszar 3x3 metry. Ustaw zoopa Q420 cruiser na równej powierzchni. Pomarańczowe śmigła wskazują przód a czarne tył modelu. Różne kolory pomagają w orientacji podczas lotu. Delikatnie przesuń drążek gazu by przetestować wszystkie funkcje na początku. Unoszenie / Opadanie Przesuń lewy drążek do przodu by unieść model, do tyłu by zaczął opadać. Prawo / Lewo Porusz prawym drążkiem w lewo lub prawo, model przechyli się w odpowiednią stronę i zacznie w nią lecieć. Skręcanie Przesuń lewy drążek w lewo lub w prawo, model zacznie się obracać w lewo lub prawo. Przód / Tył

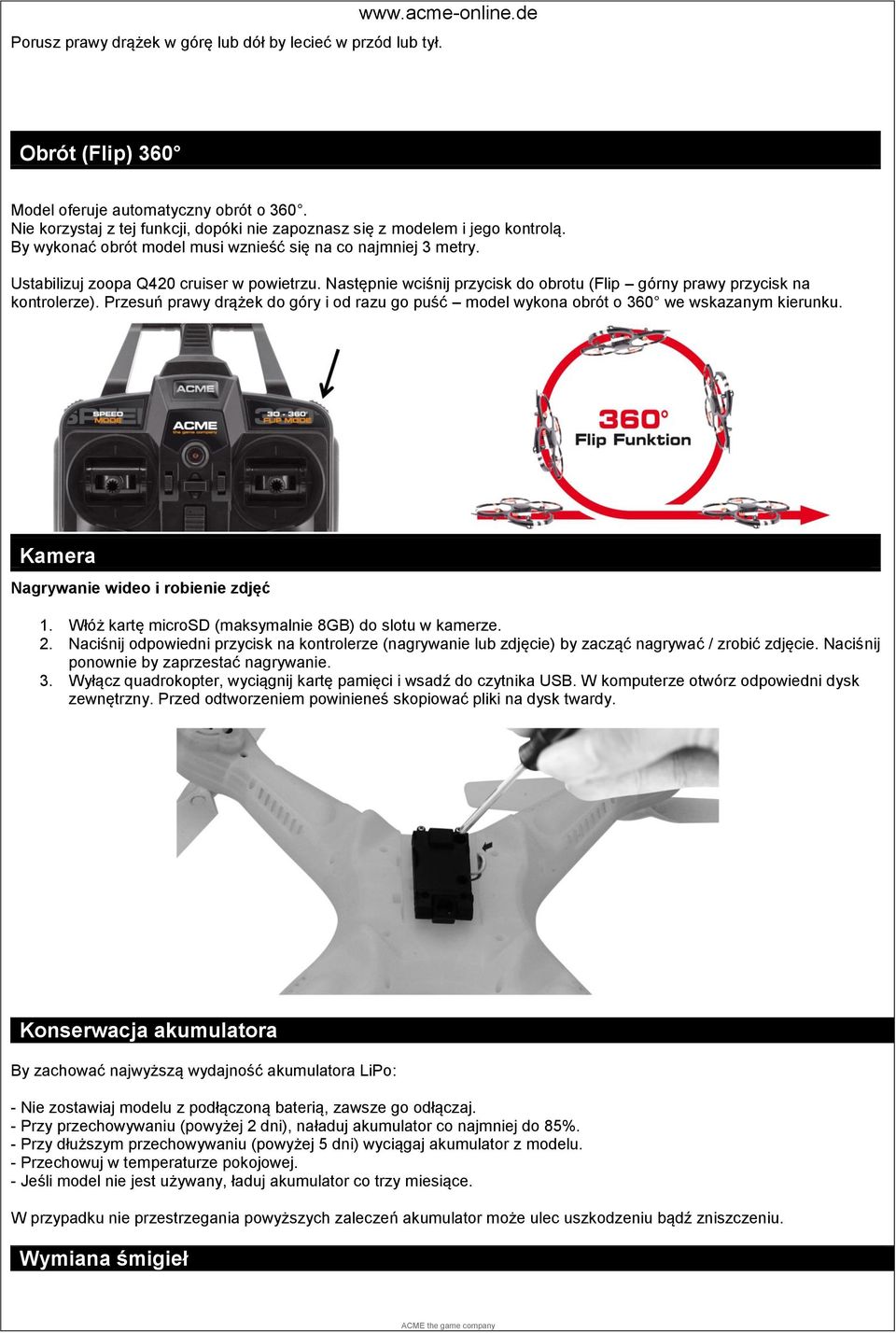

9 Porusz prawy drążek w górę lub dół by lecieć w przód lub tył. Obrót (Flip) 360 Model oferuje automatyczny obrót o 360. Nie korzystaj z tej funkcji, dopóki nie zapoznasz się z modelem i jego kontrolą. By wykonać obrót model musi wznieść się na co najmniej 3 metry. Ustabilizuj zoopa Q420 cruiser w powietrzu. Następnie wciśnij przycisk do obrotu (Flip górny prawy przycisk na kontrolerze). Przesuń prawy drążek do góry i od razu go puść model wykona obrót o 360 we wskazanym kierunku. Kamera Nagrywanie wideo i robienie zdjęć 1. Włóż kartę microsd (maksymalnie 8GB) do slotu w kamerze. 2. Naciśnij odpowiedni przycisk na kontrolerze (nagrywanie lub zdjęcie) by zacząć nagrywać / zrobić zdjęcie. Naciśnij ponownie by zaprzestać nagrywanie. 3. Wyłącz quadrokopter, wyciągnij kartę pamięci i wsadź do czytnika USB. W komputerze otwórz odpowiedni dysk zewnętrzny. Przed odtworzeniem powinieneś skopiować pliki na dysk twardy. Konserwacja akumulatora By zachować najwyższą wydajność akumulatora LiPo: - Nie zostawiaj modelu z podłączoną baterią, zawsze go odłączaj. - Przy przechowywaniu (powyżej 2 dni), naładuj akumulator co najmniej do 85%. - Przy dłuższym przechowywaniu (powyżej 5 dni) wyciągaj akumulator z modelu. - Przechowuj w temperaturze pokojowej. - Jeśli model nie jest używany, ładuj akumulator co trzy miesiące. W przypadku nie przestrzegania powyższych zaleczeń akumulator może ulec uszkodzeniu bądź zniszczeniu. Wymiana śmigieł

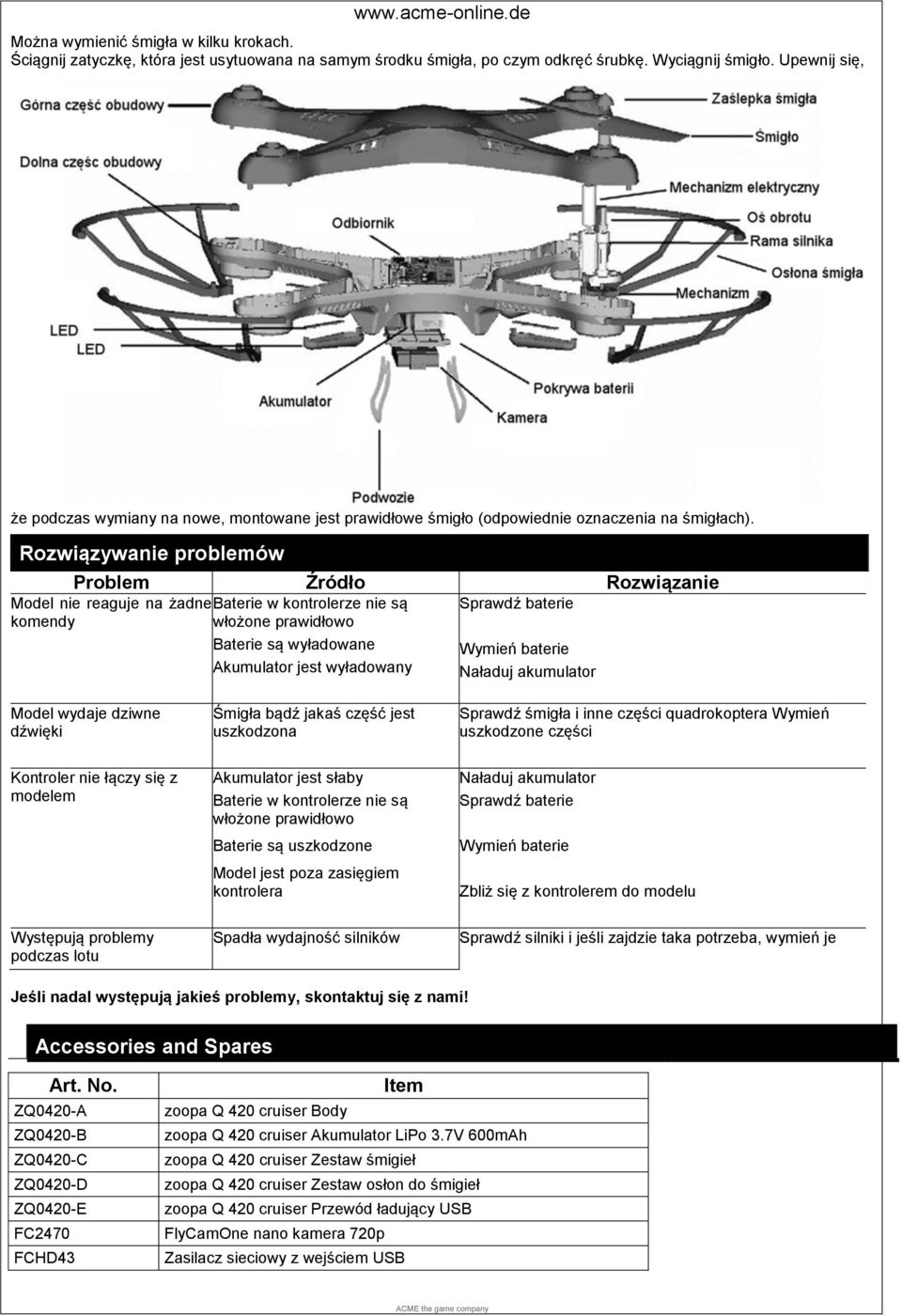

10 Można wymienić śmigła w kilku krokach. Ściągnij zatyczkę, która jest usytuowana na samym środku śmigła, po czym odkręć śrubkę. Wyciągnij śmigło. Upewnij się, że podczas wymiany na nowe, montowane jest prawidłowe śmigło (odpowiednie oznaczenia na śmigłach). Rozwiązywanie problemów Problem Źródło Rozwiązanie Model nie reaguje na żadne Baterie w kontrolerze nie są komendy włożone prawidłowo Baterie są wyładowane Akumulator jest wyładowany Sprawdź baterie Wymień baterie Naładuj akumulator Model wydaje dziwne dźwięki Śmigła bądź jakaś część jest uszkodzona Sprawdź śmigła i inne części quadrokoptera Wymień uszkodzone części Kontroler nie łączy się z modelem Akumulator jest słaby Baterie w kontrolerze nie są włożone prawidłowo Baterie są uszkodzone Model jest poza zasięgiem kontrolera Naładuj akumulator Sprawdź baterie Wymień baterie Zbliż się z kontrolerem do modelu Występują problemy podczas lotu Spadła wydajność silników Sprawdź silniki i jeśli zajdzie taka potrzeba, wymień je Jeśli nadal występują jakieś problemy, skontaktuj się z nami! Accessories and Spares Art. No. ZQ0420-A ZQ0420-B ZQ0420-C ZQ0420-D ZQ0420-E FC2470 FCHD43 Item zoopa Q 420 cruiser Body zoopa Q 420 cruiser Akumulator LiPo 3.7V 600mAh zoopa Q 420 cruiser Zestaw śmigieł zoopa Q 420 cruiser Zestaw osłon do śmigieł zoopa Q 420 cruiser Przewód ładujący USB FlyCamOne nano kamera 720p Zasilacz sieciowy z wejściem USB

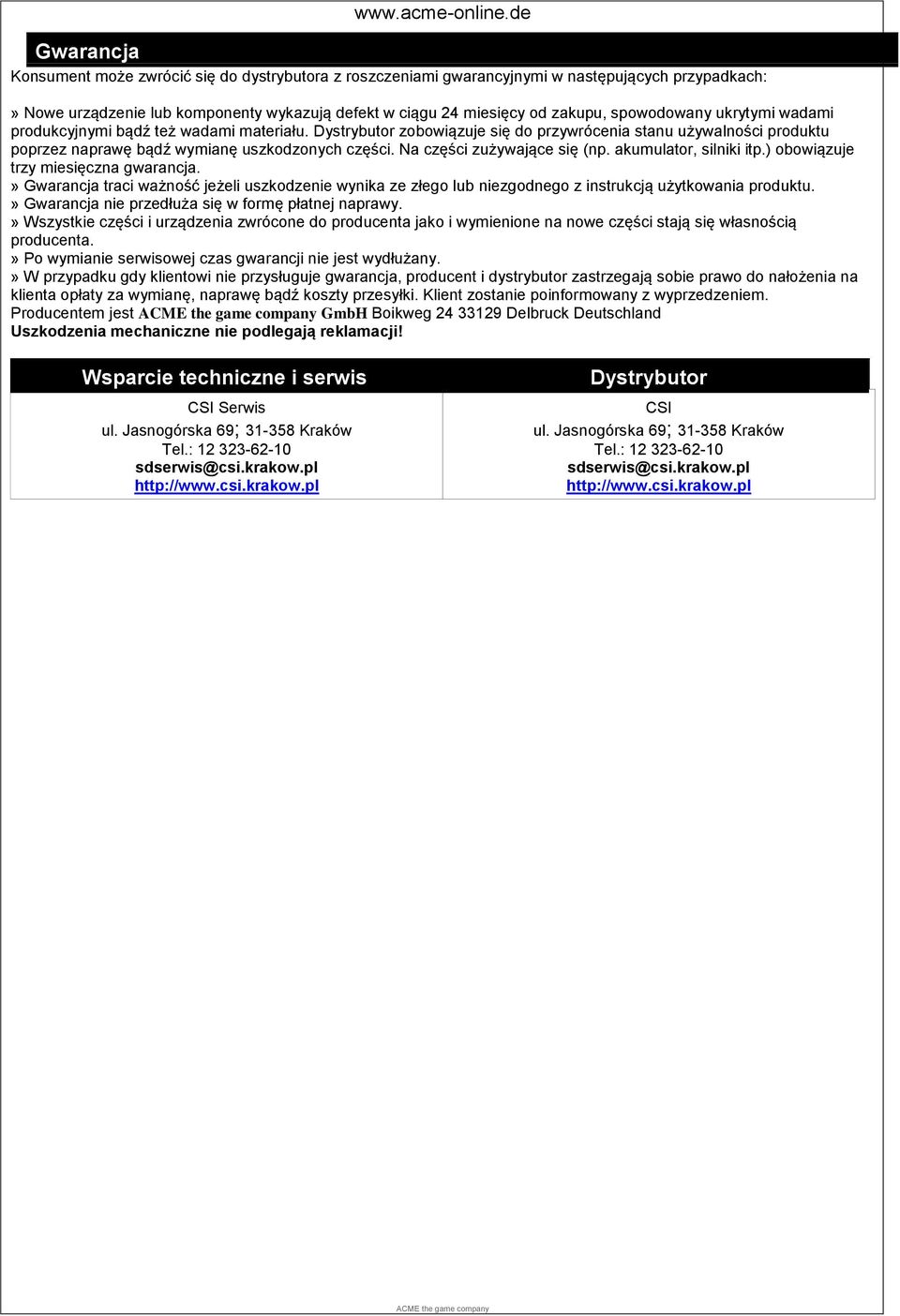

11 Gwarancja Konsument może zwrócić się do dystrybutora z roszczeniami gwarancyjnymi w następujących przypadkach:» Nowe urządzenie lub komponenty wykazują defekt w ciągu 24 miesięcy od zakupu, spowodowany ukrytymi wadami produkcyjnymi bądź też wadami materiału. Dystrybutor zobowiązuje się do przywrócenia stanu używalności produktu poprzez naprawę bądź wymianę uszkodzonych części. Na części zużywające się (np. akumulator, silniki itp.) obowiązuje trzy miesięczna gwarancja.» Gwarancja traci ważność jeżeli uszkodzenie wynika ze złego lub niezgodnego z instrukcją użytkowania produktu.» Gwarancja nie przedłuża się w formę płatnej naprawy.» Wszystkie części i urządzenia zwrócone do producenta jako i wymienione na nowe części stają się własnością producenta.» Po wymianie serwisowej czas gwarancji nie jest wydłużany.» W przypadku gdy klientowi nie przysługuje gwarancja, producent i dystrybutor zastrzegają sobie prawo do nałożenia na klienta opłaty za wymianę, naprawę bądź koszty przesyłki. Klient zostanie poinformowany z wyprzedzeniem. Producentem jest GmbH Boikweg Delbruck Deutschland Uszkodzenia mechaniczne nie podlegają reklamacji! Wsparcie techniczne i serwis CSI Serwis ul. Jasnogórska 69; Kraków Tel.: sdserwis@csi.krakow.pl Dystrybutor CSI ul. Jasnogórska 69; Kraków Tel.: sdserwis@csi.krakow.pl
