Instrukcja obsługi Proszę zapoznać się szczegółowo przed użyciem produktu!

Transkrypt

1 Instrukcja obsługi Proszę zapoznać się szczegółowo przed użyciem produktu! Instrukcja obsługi Dane techniczne Wymiary: Waga: Rekomendowany wiek: Do użytku: 165x165x50mm około 32g 10+ lat Wewnętrznego i zewnętrznego 3.7V LiPo; 240mAh 2.4 GHz Akumulator: Kontroler: Vers.: 1.0 Copyright 2015 GmbH

2 Porady dotyczące bezpieczeństwa UWAGA: WSPARCIE TECHNICZNE PRZESTRZEGAJ PONIŻSZYCH WSKAZÓWWK, BY ZAPOBIEC USZKODZENIU BĄDŹ ZWRCIU: CSI Serwis Flash, Energia, Foto UŻYWAJ TYLKO REKOMENDOWANYCH CZĘŚĆI ZAMIENNYCH NIE ROZBIERAJ NA CZĘŚCI WEWNĘTRZNE CZĘŚCI NIE POWINNY BYĆ NAPRAWIANE PRZEZ UŻYTKOWNIKA WSZELKIE NAPRAWY POWINNY BYĆ PRZEPROWADZANE TYLKO PRZEZ WYKWALIFIKOWANY PERSONEL ul. Jasnogórska Kraków Tel.: BEZPIECZEŃSTWO: Niewłaściwe podłączanie i postępowanie z akumulatorem może doprowadzić do eksplozji lub pożaru. W przypadku osób niepełnoletnich zawsze łądować akumulator LiPo pod opieką dorosłych. Zaprzestać ładowania w przypadku zauważenia deformacji lub spuchnięcia akumulatora. Ładować w temperaturze pomiędzy 0 C a 40 C. Unikać temperatur powyżej 50 C w trakcie rozładowywania. Nie wywoływać spięcia, nie wrzucać do ognia. Używać tylko oryginalnych akumulatorów. - Używaj tylko oryginalnych akumulatorów Litowo-Polimerowych - Nie używaj akumulatora gdy jest zdeformowany, zmienił kolor lub jest miękki - Przechowuj akumulator w temperaturze pomiędzy 15 C a 25 C w suchym i ciemnym miejscu. Musi być naładowany co najmniej w 75% - Przechowuj z dala od dzieci i zwierząt. - Trzymać z dala od ognia, wody, źródeł ciepła i innych źródeł, które mogą spowodować spięcie - Używaj tylko oryginalnej ładowarki z dala od łatwopalnych przedmiotów - Nie uszkadzaj i nie otwieraj akumulatora - Nie powodować spięć - Gdy z akumulatora wydobywa się gaz lub ciecz, nie wchodź z nim w kontakt - Niewłaściwe użytkowanie może powodować problemy zdrowotne - Odpowiednio pozbywaj się zużytych akumulatorów - Nie rozładowuj całkowicie akumulatora CE Declaration Herewith we declare that this item is in accordance with the essential requirements and other relevant regulations of the directive 1999/5/EC. A copy of the original declaration of conformity can be obtained at the address above. Ten produkt zawiera akumulator Litowo-Polimerowy. Akumulatory LiPo podlegają recyklingowi, By pozbyć się takiego akumulatora, wyciągnij go z modelu i zanieś do najbliższego punktu zbiórki. WEEE Reg. Nr.: DE Information for disposal of crossed Bin marked products Ten symbol jest zaznaczony na produkcie i opakowaniu, oznacza to, iż zawiera on baterie lub akumulatory, które nie powinny być wyrzucane wraz z odpadami komunalnymi. Pozbywaj się odpadów elektrycznych/elektronicznych poprzez segregowanie i oddawanie do recyklingu. Twoja współpraca może zapewnić sukces tym działania i przynieść korzyść w procesie ochrony środowiska. UWAGA! NIE ODPOWIEDNIA DLA DZIECI PONIŻEJ 3 ROKU ŻYCIA MOŻLIWOŚĆ ZADŁAWIENIA!!!

3 Zawartość opakowania Przed użyciem produktu, proszę skontrolować, czy wszystkie części znajdują się w zestawie. 1x Model zoopa Q165 1x 2.4GHz Kontroler 1x Przewód USB 1x Akumulator LiPo 1x Moduł ładujący 1x Instrukcja Dodatkowo potrzeba 4x Bateria AA

4 Konstrukcja Uwaga! Nie lataj, gdy w pobliżu są inni ludzie, zwierzęta lub przeszkody. Nie lataj podczas silnego wiatru lub przy złych warunkach atmosferycznych. Upewnij się, że wolno latać w miejscach użytkowania modelu. Zawsze włączaj najpierw kontroler a później model, przy wyłączaniu najpierw wyłącz model a później kontroler.

5 Pierwsze kroki i informacja Zapoznaj się szczegółowo z instrukcją. Model Zoopa Q165 jest gotowy do lotu od razu po rozpakowaniu (RTF Ready-to-Fly). Dodatkowo do aktywacji potrzeba 4 sztuki baterii AA. Włóż je odpowiednimi biegunami do przegródek i zamknij pokrywę z tyłu kontrolera. Producent ani dystrybutor nie ponoszą żadnej odpowiedzialności za naruszanie prywatności oraz szkodę spowodowaną użytkowaniem produktu. Proszę szczegółowo przestrzegać instrukcji obsługi by zapewnić prawidłowe użytkowanie modelu. Ładowanie akumulatora Akumulator LiPo ładuje się przy użyciu przewodu USB/modułu ładującego zawartego w zestawie. Podłącz akumulator do ładowarki, upewnij się, że jest podpięta prawidłowo. Następnie podłącz ładowarkę do gniazda USB, np. w komputerze. Można także podłączyć ją do zasilacza USB. (Art. No. FCHD43). Ładowanie będzie sygnalizowane za pomocą indykatora LED. Proces ten powinien zająć do minut. Gdy tylko akumulator będzie w pełni naładowany, wskaźnik LED zgaśnie. Używaj tylko oryginalnych akumulatorów, inne baterie mogą mieć odwróconą biegunowość i mogą uszkodzić sprzęt. Jak włożyć i podłączyć akumulator Gdy tylko akumulator jest w pełni naładowana, wsuń go w wolne miejsce pod modelem.

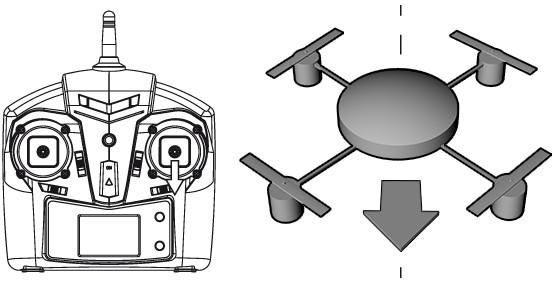

6 Nie podłączaj jeszcze akumulatora. Włącz kontroler. Dioda LED sygnalizująca gotowość zacznie migać. Postaw zoopa Q165 na płaskiej powierzchni. Teraz porusz lewym drążkiem w do końca w górę, a następnie w dół. Wskaźnik LED przestanie migać. Zrób to jeszcze raz. Dopiero teraz podłącz akumulator od modelu. Sprawdź bieguny przed podłączeniem akumulatora! Pierwsze próby i porady Zanim zaczniesz swój pierwszy lot, upewnij się, że w pobliżu nie znajdują się inne osoby ani zwierzęta. Pozostaw pusty obszar 3x3 metry. Pomarańczowe śmigła wskazują przód a czarne tył modelu. Różne kolory pomagają w orientacji podczas lotu. Delikatnie przesuń drążek gazu by przetestować wszystkie funkcje na początku. Unoszenie / Opadanie Przesuń lewy drążek do przodu by unieść model, do tyłu by zaczął opadać. Prawo / Lewo Porusz prawym drążkiem w lewo lub prawo, model przechyli się w odpowiednią stronę i zacznie w nią lecieć. Skęrcanie Przesuń lewy drążek w lewo lub w prawo, model zacznie się obracać w lewo lub prawo. Przód / Tył Porusz prawy drążek w górę lub dół by lecieć w przód lub tył.

7 Obrót (Flip) 360 Model oferuje 2 funkcje obrotu. Automatyczny obrót Proszę nacisnąć przycisk automatycznego obrotu na kontrolerze (dolny). Model sam zrobi obrót. Nie korzystaj z tej funkcji, dopóki nie zapoznasz się z modelem i jego kontrolą. Obrót manualny Dla zaawansowanych użytkowników model oferuje opcję manualnego obrotu. By mieć do niego dostęp proszę naciśnąć lewy przycisk na górze kontrolera. Tryb dla początkujących i profesjonalistów Można zmieniać tryb lotu pomiędzy poczatkującym i profesjonalnym. W trybie dla początkujących quadrokopter lata ze zredukowaną prędkością. W tym trybie można spokojnie przetestować wszystkie funkcje. Poprzez zmianę trybu na profesjonalny, model lata szybciej i bardziej zwrotnie. Przycisk zmiany trybu znajduje się na dole kontrolera. Rozwiązywanie problemów Problem Model nie reaguje na żadne komendy Model wydaje dziwne dźwięki Kontroler nie łączy się z modelem Źródło Baterie w kontrolerze nie są włożone prawidłowo Sprawdź baterie Rozwiązanie Baterie są wyładowane Wymień baterie Akumulator jest wyładowany Naładuj akumulator Śmigła bądź jakaś część jest uszkodzona Akumulator jest słaby Sprawdź śmigła i inne części quadrokoptera Wymień uszkodzone części Naładuj akumulator Baterie w kontrolerze nie są włożone prawidłowo Sprawdź baterie Baterie są uszkodzone Wymień baterie Model jest poza zasięgiem kontrolera Zbliż się z kontrolerem do modelu Występują problemy Spadła wydajność silników Sprawdź silniki i jeśli zajdzie taka potrzeba, wymień je podczas lotu Jeśli nadal występują jakieś problemy, skontaktuj się z nami!

8 Części zapasowe i akcesoria Art. No. ZQ0165 ZQ0165-A ZQ0165-B ZQ0165-C ZQ0165-D ZQ0165-E ZQ0165-F ZQ0165-G ZQ0165-H ZQ0165-I ZQ0165-J Description zoopa Q 165 Quadrocopter zoopa Q 165 Obudowa zoopa Q 165 Aumulator LiPo zoopa Q 165 Zestaw śmigieł zoopa Q 165 Podwozie zoopa Q 165 Płyta główna zoopa Q 165 Ładowarka zoopa Q 165 Ramię przednie lewe zoopa Q 165 Ramię przednie prawe zoopa Q 165 Ramię tylne lewe zoopa Q 165 Ramię tylne prawe Gwarancja Konsument może zwrócić się do sprzedającego z roszczeniami gwarancyjnymi w następujących przypadkach:» Nowe urządzenie lub komponenty wykazują defekt w ciągu 24 miesięcy od zakupu, spowodowany ukrytymi wadami produkcyjnymi bądź też wadami materiału. Producent zobowiązuje się do przywrócenia stanu używalności produktu poprzez naprawę bądź wymianę uszkodzonych części. Na części zużywające się (np. akumulator, silniki itp.) obowiązuje trzy miesięczna gwarancja.» Gwarancja traci ważność jeżeli uszkodzenie wynika ze złego lub niezgodnego z instrukcją użytkowania produktu.» Gwarancja nie przedłuża się w formę płatnej naprawy.» Wszystkie części i urządzenia zwrócone do producenta jako i wymienione na nowe części stają się własnością producenta.» Po wymianie serwisowej czas gwarancji nie jest wydłużany.» W przypadku gdy klientowi nie przysługuje gwarancja, producent i dystrybutor zastrzegają sobie prawo do nałożenia na klienta opłaty za wymianę, naprawę bądź koszty przesyłki. Klient zostanie poinformowany z wyprzedzeniem. Uszkodzenia mechaniczne nie podlegają reklamacji! Wsparcie techniczne i serwis CSI Serwis Flash, Energia, Foto ul. Jasnogórska Kraków Tel.: sdserwis@csi.krakow.pl
