1 Instrukcja obsługi Proszę zapoznać się szczegółowo przed użyciem produktu! Instrukcja obsługi Technical Data Wymiary: Waga: Rekomendowany wiek: Do użytku: 135x145x25mm około 33g 10+ lat Wewnętrznego i zewnętrznego 3.7V LiPo; 240mAh 2.4 GHz Akumulator: Kontroler: Vers.: 1.0 Copyright 2014 GmbH

2 Bezpieczeństwo UWAGA: WSPARCIE TECHNICZNE PRZESTRZEGAJ PONIŻSZYCH WSKAZÓWWK, BY ZAPOBIEC USZKODZENIU BĄDŹ ZWRCIU: CSI Serwis Flash, Energia, Foto UŻYWAJ TYLKO REKOMENDOWANYCH CZĘŚĆI ZAMIENNYCH NIE ROZBIERAJ NA CZĘŚCI WEWNĘTRZNE CZĘŚCI NIE POWINNY BYĆ NAPRAWIANE PRZEZ UŻYTKOWNIKA WSZELKIE NAPRAWY POWINNY BYĆ PRZEPROWADZANE TYLKO PRZEZ WYKWALIFIKOWANY PERSONEL ul. Jasnogórska Kraków Tel.: BEZPIECZEŃSTWO: Niewłaściwe podłączanie i postępowanie z akumulatorem może doprowadzić do eksplozji lub pożaru. W przypadku osób niepełnoletnich zawsze łądować akumulator LiPo pod opieką dorosłych. Zaprzestać ładowania w przypadku zauważenia deformacji lub spuchnięcia akumulatora. Ładować w temperaturze pomiędzy 0 C a 40 C. Unikać temperatur powyżej 50 C w trakcie rozładowywania. Nie wywoływać spięcia, nie wrzucać do ognia. Używać tylko oryginalnych akumulatorów. - Używaj tylko oryginalnych akumulatorów litowo-polimerowych - Nie używaj akumulatora gdy jest zdeformowany, zmienił kolor lub jest miękki - Przechowuj akumulator w temperaturze pomiędzy 15 C a 25 C w suchym i ciemnym miejscu. Musi być naładowany co najmniej w 75% - Przechowuj z dala od dzieci i zwierząt. - Trzymaj z dala od ognia, wody, źródeł ciepła i innych źródeł, które mogą spowodować spięcie - Używaj tylko oryginalnej ładowarki z dala od łatwopalnych przedmiotów - Nie uszkadzaj i nie otwieraj akumulatora - Nie powoduj spięć - Gdy z akumulatora wydobywa się gaz lub ciecz, nie wchodź z nim w kontakt - Niewłaściwe użytkowanie może powodować problemy zdrowotne - Odpowiednio pozbywaj się zużytych akumulatorów - Nie rozładowuj całkowicie akumulatora CE Declaration WEEE Reg. Nr.: DE Herewith we declare that this item is in accordance with the essential requirements and other relevant regulations of the directive 1999/5/EC. A copy of the original declaration of conformity can be obtained at the address above. Ten produkt zawiera akumulator litowo-polimerowy. Akumulatory LiPo podlegają recyklingowi, By pozbyć się takiego akumulatora, wyciągnij go z modelu i zanieś do najbliższego punktu zbiórki. Information for disposal of crossed Bin marked products Ten symbol jest zaznaczony na produkcie i opakowaniu, oznacza to, iż zawiera on baterie lub akumulatory, które nie powinny być wyrzucane wraz z odpadami komunalnymi. Pozbywaj się odpadów elektrycznych/elektronicznych poprzez segregowanie i oddawanie do recyklingu. Twoja współpraca może zapewnić sukces tym działaniom i przynieść korzyść w procesie ochrony środowiska. UWAGA! NIE ODPOWIEDNIA DLA DZIECI PONIŻEJ 3 ROKU ŻYCIA MOŻLIWOŚĆ ZADŁAWIENIA!!!

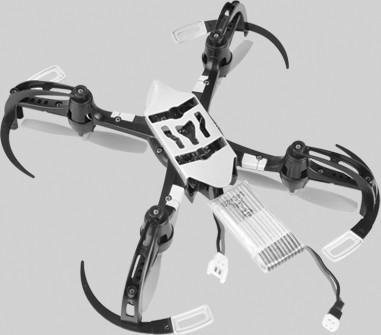

3 Zawartość opakowania Przed użyciem produktu, proszę skontrolować, czy wszystkie części znajdują się w zestawie. 1x Model zoopa Q155 roonin 1x 2.4GHz Kontroler 1x Ładowarka USB 1x Akumulator LiPo 1x Instrukcja Dodatkowo potrzeba : 6x Baterie AA

4 Struktura Uwaga! Nie lataj, gdy w pobliżu są inni ludzie, zwierzęta lub przeszkody. Nie lataj podczas silnego wiatru lub przy złych warunkach atmosferycznych. Upewnij się, że wolno latać w miejscach użytkowania modelu. Zawsze włączaj najpierw kontroler a później model, przy wyłączaniu najpierw wyłącz model a później kontroler.

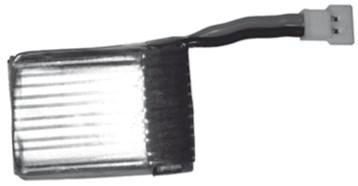

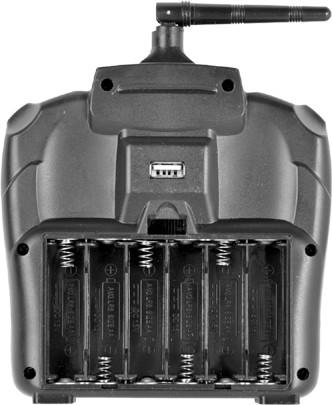

5 Pierwsze kroki i informacja Zapoznaj się szczegółowo z instrukcją. Model Zoopa Q155 roonin jest gotowy do lotu od razu po rozpakowaniu (RTF Ready-to-Fly). Dodatkowo do aktywacji potrzeba 6 sztuk baterii AA. Włóż je odpowiednimi biegunami do przegródek i zamknij pokrywę z tyłu kontrolera. UWAGA: Używaj tylko sztandarowych baterii AA (nie akumulatorów). Upewnij się że są włożone prawidłowo (+/-). Producent ani dystrybutor nie ponoszą żadnej odpowiedzialności za naruszanie prywatności oraz szkodę spowodowaną użytkowaniem produktu. Proszę szczegółowo przestrzegać instrukcji obsługi, by zapewnić prawidłowe użytkowanie modelu. Ładowanie akumulatora Akumulator LiPo ładuje się przy użyciu ładowarki USB zawartej w zestawie. Podłącz akumulator do ładowarki, upewnij się, że jest podpięta prawidłowo. Następnie podłącz ładowarkę do gniazda USB, np. w komputerze. Można także podłączyć ją do zasilacza USB. (Art. No. FCHD43). Ładowanie będzie sygnalizowane za pomocą indykatora LED. Proces ten powinien zająć do 70 minut. Gdy tylko akumulator będzie w pełni naładowany, wskaźnik LED zgaśnie. Używaj tylko oryginalnych akumulatorów, inne baterie mogą mieć odwróconą biegunowość i mogą uszkodzić sprzęt. Jak włożyć i podłączyć akumulator Gdy tylko akumulator jest w pełni naładowany, wsuń go w wolne miejsce pod modelem. Nie podłączaj jeszcze akumulatora. Włącz kontroler. Dioda LED sygnalizująca gotowość zacznie migać. Postaw zoopa Q155 roonin na płaskiej powierzchni. Dopiero teraz podłącz akumulator od modelu. Włączą się indykatory LED. Teraz porusz lewym drążkiem w do końca w górę, a następnie w dół. Model i kontrole są teraz sparowane. Sprawdź bieguny przed podłączeniem akumulatora!

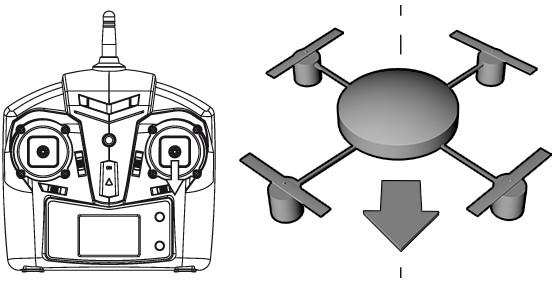

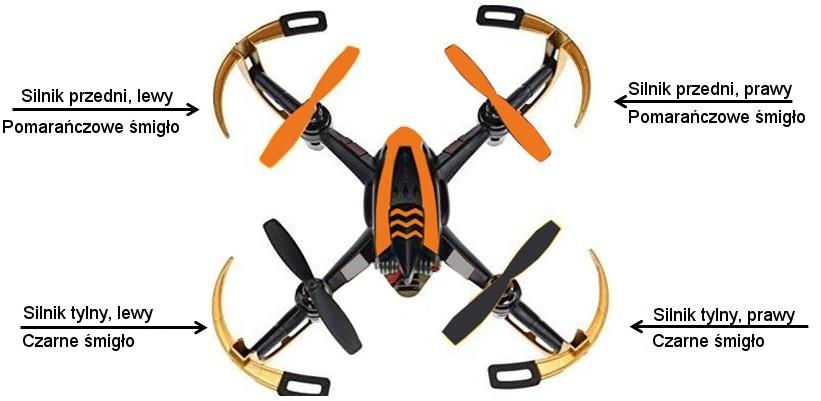

6 Pierwsze próby i porady Zanim zaczniesz swój pierwszy lot, upewnij się, że w pobliżu nie znajdują się inne osoby ani zwierzęta. Pozostaw pusty obszar 3x3 metry. Pomarańczowe śmigła wskazują przód a czarne tył modelu. Różne kolory pomagają w orientacji podczas lotu. Delikatnie przesuń drążek gazu by przetestować wszystkie funkcje na początku. Unoszenie / Opadanie Przesuń lewy drążek do przodu by unieść model, do tyłu by zaczął opadać. Prawo / Lewo Przechyl prawy drążek w lewo lub prawo, model przechyli się w odpowiednią stronę i zacznie w nią lecieć. Skęrcanie Przesuń lewy drążek w lewo lub w prawo, model zacznie się obracać w lewo lub prawo. Przód / Tył Przesuń prawy drążek w górę lub dół by lecieć w przód lub tył.. Tryby prędkości Można przełączać się pomiędzy trzema różnymi trybami lotu. Wciśnij przycisk w lewym, górnym rogu kontrolera by zmienić tryb, Tryb 1: Tryb domyślny, model lata dużo wolniej. Tryb rekomendowany dla początkujących. Tryb 2: Model lata szybciej, jest bardziej zwrotny i ma większy zasięg ruchów. Tryb 3: Model lata z największą możliwą prędkością..

7 Obrót (Flip) 360 Model oferuje automatyczny obrót o 360. Nie korzystaj z tej funkcji, dopóki nie zapoznasz się z modelem i jego kontrolą. By wykonać obrót model musi wznieść się na co najmniej 3 metry. Przytrzymaj zoopa Q155 roonin w powietrzu. Następnie wciśnij przycisk do obrotu (Flip góry prawy przycisk na kontrolerze) i przytrzymaj wciśnięty. Przesuń prawy drążek do góry i od razu go puść model wykona obrót o 360 we wskazanym kierunku. Rozwiązywanie problemów Problem Kontroler nie reaguje żadne komendy Źrudło nabaterie w kontrolerze nie są włożone prawidłowo Rozwiązanie Sprawdź baterie Baterie są wyładowane Wymień baterie Akumulator jest wyładowany Naładuj akumulator Model wydaje dziwne dźwięki Śmigła bądź jakaś część jest uszkodzona Sprawdź śmigła i inne części quadrokoptera Wymień uszkodzone części Kontroler nie łączy się z modelem Akumulator jest słaby Naładuj akumulator Baterie w kontrolerze nie są włożone prawidłowo Sprawdź baterie Baterie są uszkodzone Wymień baterie Model jest poza zasięgiem kontrolera Zbliż się z kontrolerem do modelu Występują problemy podczas Spadła wydajność silników lotu Sprawdź silniki i jeśli zajdzie taka potrzeba, wymień je Jeśli nadal występują jakieś problemy, skontaktuj się z nami! Konserwacja akumulatora By zachować najwyższą wydajność akumulatora LiPo: - Nie zostawiaj modelu z podłączoną baterią, zawsze go odłączaj. - Przy przechowywaniu (powyżej 2 dni), naładuj akumulator co najmniej do 85%. - Przy dłuższym przechowywaniu (powyżej 5 dni) wyciągaj akumulator z modelu. - Przechowuj w temperaturze pokojowej. - Jeśli model nie jest używany, ładuj akumulator co trzy miesiące.

8 W przypadku nie przestrzegania powyższych zaleczeń akumulator może ulec uszkodzeniu bądź zniszczeniu. Części zapasowe i akcesoria Art. No. Description ZQ0155 zoopa Q 155 roonin ZQ0155-A zoopa Q 155 Obudowa ZQ0155-B zoopa Q 155 Akumulator LiPo ZQ0155-C zoopa Q 155 Zestaw śmigieł ZQ0155-D zoopa Q 155 Zestaw osłon do śmigieł ZQ0155-E zoopa Q 155 Płyta główna ZQ0155-F zoopa Q 155 Ładowarka USB ZQ0155-G zoopa Q 155 Zestaw silników Gwarancja Konsument może zwrócić się do sprzedającego z roszczeniami gwarancyjnymi w następujących przypadkach:» Nowe urządzenie lub komponenty wykazują defekt w ciągu 24 miesięcy od zakupu, spowodowany ukrytymi wadami produkcyjnymi bądź też wadami materiału. Producent zobowiązuje się do przywrócenia stanu używalności produktu poprzez naprawę bądź wymianę uszkodzonych części. Na części zużywające się (np. akumulator, silniki itp.) obowiązuje trzy miesięczna gwarancja.» Gwarancja traci ważność jeżeli uszkodzenie wynika ze złego lub niezgodnego z instrukcją użytkowania produktu.» Gwarancja nie przedłuża się w formę płatnej naprawy.» Wszystkie części i urządzenia zwrócone do producenta jako i wymienione na nowe części stają się własnością producenta.» Po wymianie serwisowej czas gwarancji nie jest wydłużany.» W przypadku gdy klientowi nie przysługuje gwarancja, producent i dystrybutor zastrzegają sobie prawo do nałożenia na klienta opłaty za wymianę, naprawę bądź koszty przesyłki. Klient zostanie poinformowany z wyprzedzeniem. Uszkodzenia mechaniczne nie podlegają reklamacji! Wsparcie techniczne i serwis Wsparcie techniczne i serwis CSI Serwis Flash, Energia, Foto ul. Jasnogórska Kraków Tel.: sdserwis@csi.krakow.pl
