1 Wykrywacz drewna/metalu/napięcia AC 3 w 1 z poziomicą laserową AX-903 Instrukcja obsługi

2 Funkcje i cechy Wykrywanie drewna, metalu i przewodów pod napięciem Możliwość wykrywania drewna, metalu i przewodów pod napięciem do głębokości 19 mm Sygnalizacja dźwiękowa i wizualna na wyświetlaczu LCD Wybór zwykłego przeszukiwania do 19mm i głębokiego do 38 mm Obracana o 180 płaszczyzna laserowa z poziomicami Odczyty wyświetlane na LCD i tryby wyświetlacza z oznaczeniami graficznymi Wyświetlacz LED z ciągłym wykrywaniem przewodów pod napięciem 6-metrowa linia światła laserowego Łatwo regulowane stopki do poziomowania lasera Pionowe i poziome otwory montażowe Łatwa obsługa za pomocą klawiatury Ergonomiczna budowa zapewniająca wygodę i precyzję Automatyczne wyłączanie zasilania Wskaźnik wyczerpanej baterii INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA: Postępowanie niezgodne z informacjami ostrzegawczymi może spowodować obrażenia ciała. Poniższe ostrzeżenia muszą być przestrzegane, żeby uniknąć wypadku: NIE należy usuwać naklejek ostrzegawczych. NIE należy używać urządzeń optycznych takich jak soczewki do obserwacji promienia światła laserowego. Może to spowodować poważne uszkodzenie oka. NIE należy kierować promienia światła lasera w stronę oczu. NIE należy kierować promienia światła lasera na odblaskowe powierzchnie. NIE należy patrzeć bezpośrednio na promień lasera. NIE należy używać urządzenia w pobliżu dzieci oraz nie należy pozwalać dzieciom korzystać z urządzenia. NIE należy demontować lasera. Zawsze należy wyłączać laser, jeśli urządzenie nie jest używane. WAŻNE: Przed rozpoczęciem korzystania z urządzenia należy przeczytać wszystkie instrukcje. NIE NALEŻY odklejać żadnych naklejek z urządzenia. Urządzenie generuje prostą linię na tej samej powierzchni, na której zostało umieszczone. Podczas uwzględniania poziomu odniesienia należy wziąć pod uwagę jakiekolwiek odbicia linii na innej powierzchni. Wstęp Urządzenie, wykorzystując sygnały elektroniczne, odnajduje położenie kołków, belek drewnianych i przewodów pod napięciem przez suchą ścianę i inne popularne materiały budowlane zaraz po wykryciu krawędzi danego przedmiotu. Wyświetlacz LCD urządzenia informuje wizualnie i dźwiękowo, co pozwala na łatwe odszukanie krawędzi przedmiotu. Linia nakreślona ołówkiem pozwoli oznaczyć położenie krawędzi przedmiotu. Urządzenie generuje pionową płaszczyznę lasera, którą można obrócić o 90 stopni w kierunku zgodnym lub przeciwnym do kierunku ruchu wskazówek zegara, aby wygenerować prostą linię lasera. 2

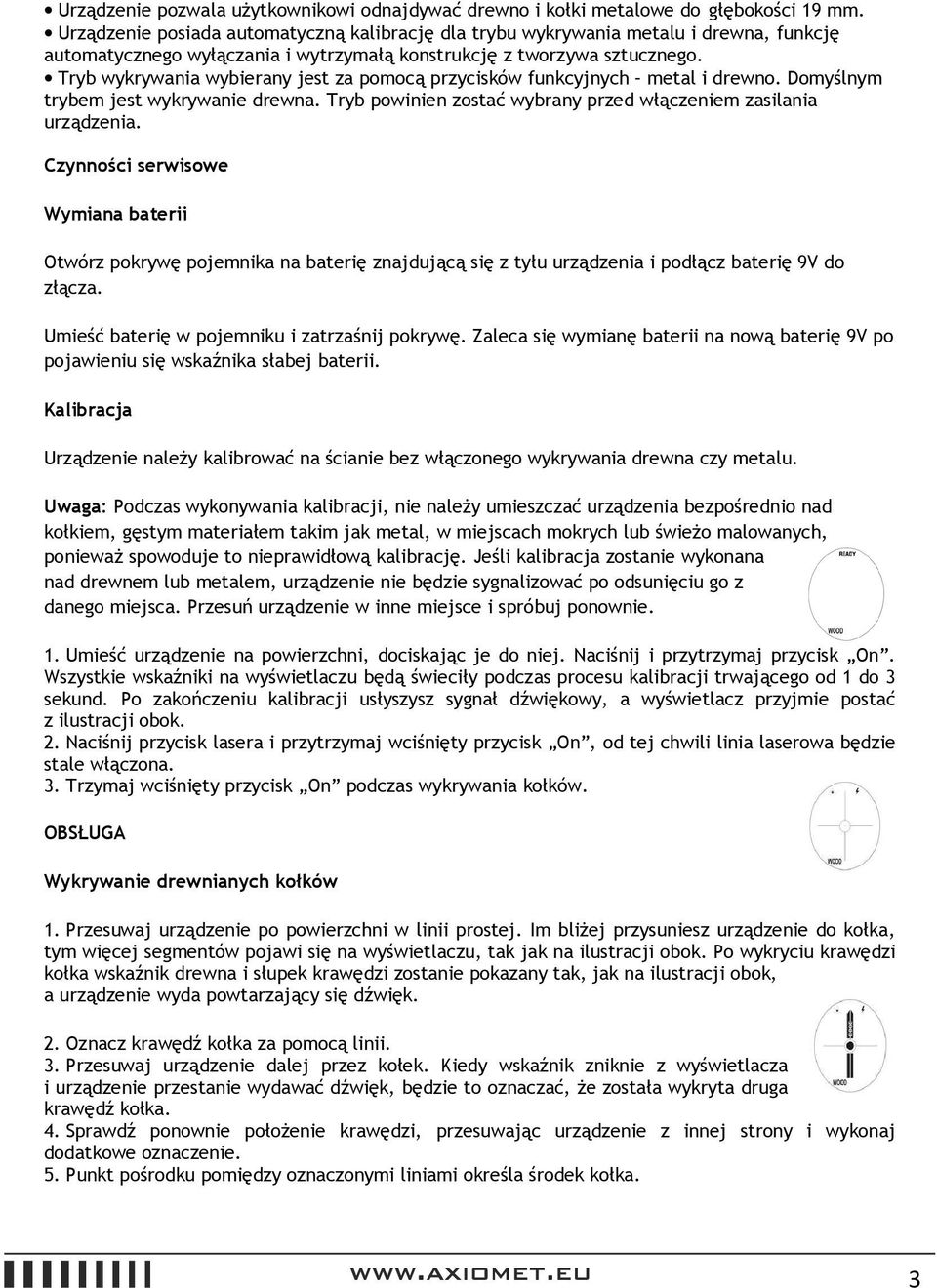

3 Urządzenie pozwala użytkownikowi odnajdywać drewno i kołki metalowe do głębokości 19 mm. Urządzenie posiada automatyczną kalibrację dla trybu wykrywania metalu i drewna, funkcję automatycznego wyłączania i wytrzymałą konstrukcję z tworzywa sztucznego. Tryb wykrywania wybierany jest za pomocą przycisków funkcyjnych metal i drewno. Domyślnym trybem jest wykrywanie drewna. Tryb powinien zostać wybrany przed włączeniem zasilania urządzenia. Czynności serwisowe Wymiana baterii Otwórz pokrywę pojemnika na baterię znajdującą się z tyłu urządzenia i podłącz baterię 9V do złącza. Umieść baterię w pojemniku i zatrzaśnij pokrywę. Zaleca się wymianę baterii na nową baterię 9V po pojawieniu się wskaźnika słabej baterii. Kalibracja Urządzenie należy kalibrować na ścianie bez włączonego wykrywania drewna czy metalu. Uwaga: Podczas wykonywania kalibracji, nie należy umieszczać urządzenia bezpośrednio nad kołkiem, gęstym materiałem takim jak metal, w miejscach mokrych lub świeżo malowanych, ponieważ spowoduje to nieprawidłową kalibrację. Jeśli kalibracja zostanie wykonana nad drewnem lub metalem, urządzenie nie będzie sygnalizować po odsunięciu go z danego miejsca. Przesuń urządzenie w inne miejsce i spróbuj ponownie. 1. Umieść urządzenie na powierzchni, dociskając je do niej. Naciśnij i przytrzymaj przycisk On. Wszystkie wskaźniki na wyświetlaczu będą świeciły podczas procesu kalibracji trwającego od 1 do 3 sekund. Po zakończeniu kalibracji usłyszysz sygnał dźwiękowy, a wyświetlacz przyjmie postać z ilustracji obok. 2. Naciśnij przycisk lasera i przytrzymaj wciśnięty przycisk On, od tej chwili linia laserowa będzie stale włączona. 3. Trzymaj wciśnięty przycisk On podczas wykrywania kołków. OBSŁUGA Wykrywanie drewnianych kołków 1. Przesuwaj urządzenie po powierzchni w linii prostej. Im bliżej przysuniesz urządzenie do kołka, tym więcej segmentów pojawi się na wyświetlaczu, tak jak na ilustracji obok. Po wykryciu krawędzi kołka wskaźnik drewna i słupek krawędzi zostanie pokazany tak, jak na ilustracji obok, a urządzenie wyda powtarzający się dźwięk. 2. Oznacz krawędź kołka za pomocą linii. 3. Przesuwaj urządzenie dalej przez kołek. Kiedy wskaźnik zniknie z wyświetlacza i urządzenie przestanie wydawać dźwięk, będzie to oznaczać, że została wykryta druga krawędź kołka. 4. Sprawdź ponownie położenie krawędzi, przesuwając urządzenie z innej strony i wykonaj dodatkowe oznaczenie. 5. Punkt pośrodku pomiędzy oznaczonymi liniami określa środek kołka. 3

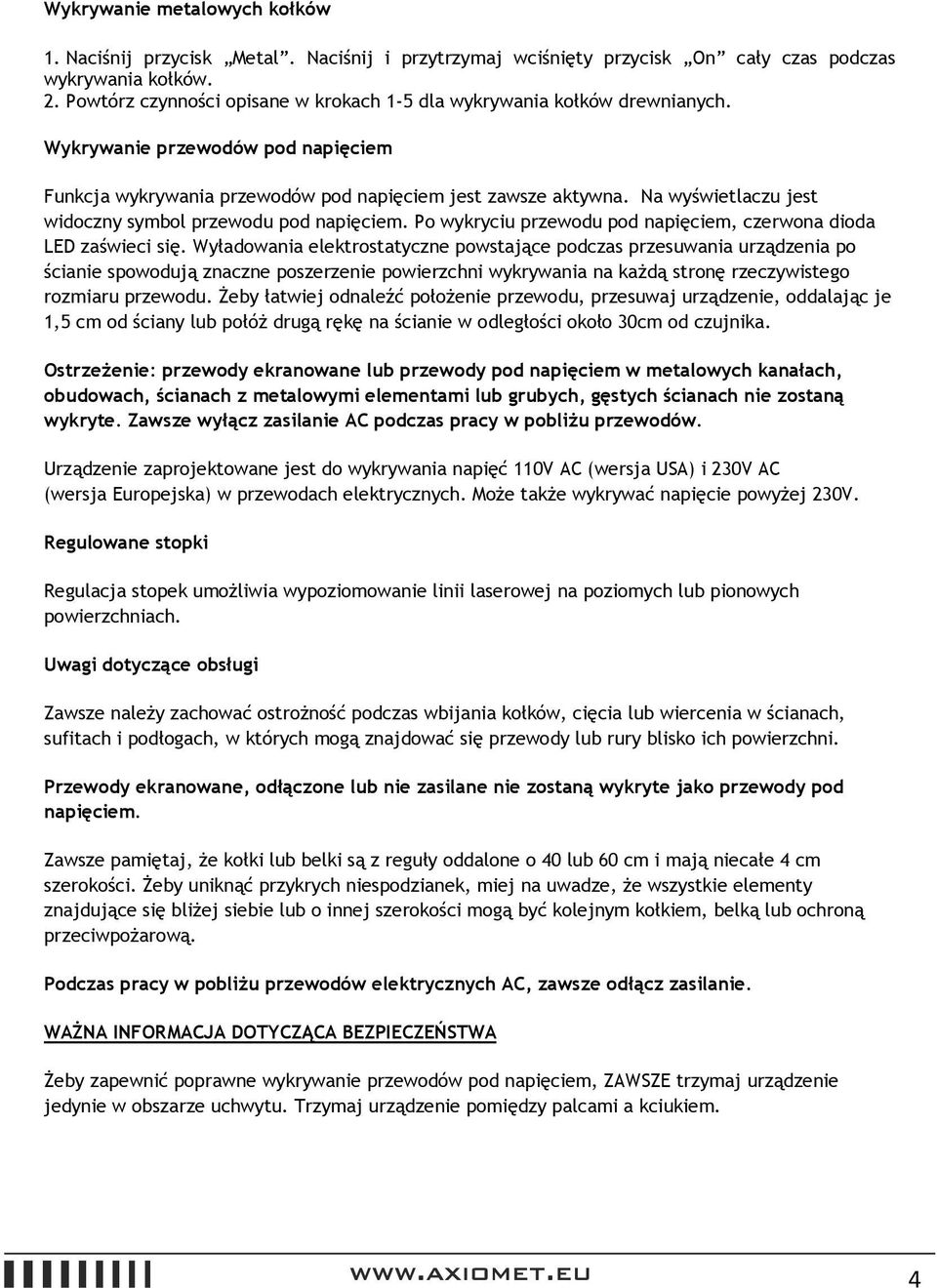

4 Wykrywanie metalowych kołków 1. Naciśnij przycisk Metal. Naciśnij i przytrzymaj wciśnięty przycisk On cały czas podczas wykrywania kołków. 2. Powtórz czynności opisane w krokach 1-5 dla wykrywania kołków drewnianych. Wykrywanie przewodów pod napięciem Funkcja wykrywania przewodów pod napięciem jest zawsze aktywna. Na wyświetlaczu jest widoczny symbol przewodu pod napięciem. Po wykryciu przewodu pod napięciem, czerwona dioda LED zaświeci się. Wyładowania elektrostatyczne powstające podczas przesuwania urządzenia po ścianie spowodują znaczne poszerzenie powierzchni wykrywania na każdą stronę rzeczywistego rozmiaru przewodu. Żeby łatwiej odnaleźć położenie przewodu, przesuwaj urządzenie, oddalając je 1,5 cm od ściany lub połóż drugą rękę na ścianie w odległości około 30cm od czujnika. Ostrzeżenie: przewody ekranowane lub przewody pod napięciem w metalowych kanałach, obudowach, ścianach z metalowymi elementami lub grubych, gęstych ścianach nie zostaną wykryte. Zawsze wyłącz zasilanie AC podczas pracy w pobliżu przewodów. Urządzenie zaprojektowane jest do wykrywania napięć 110V AC (wersja USA) i 230V AC (wersja Europejska) w przewodach elektrycznych. Może także wykrywać napięcie powyżej 230V. Regulowane stopki Regulacja stopek umożliwia wypoziomowanie linii laserowej na poziomych lub pionowych powierzchniach. Uwagi dotyczące obsługi Zawsze należy zachować ostrożność podczas wbijania kołków, cięcia lub wiercenia w ścianach, sufitach i podłogach, w których mogą znajdować się przewody lub rury blisko ich powierzchni. Przewody ekranowane, odłączone lub nie zasilane nie zostaną wykryte jako przewody pod napięciem. Zawsze pamiętaj, że kołki lub belki są z reguły oddalone o 40 lub 60 cm i mają niecałe 4 cm szerokości. Żeby uniknąć przykrych niespodzianek, miej na uwadze, że wszystkie elementy znajdujące się bliżej siebie lub o innej szerokości mogą być kolejnym kołkiem, belką lub ochroną przeciwpożarową. Podczas pracy w pobliżu przewodów elektrycznych AC, zawsze odłącz zasilanie. WAŻNA INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA Żeby zapewnić poprawne wykrywanie przewodów pod napięciem, ZAWSZE trzymaj urządzenie jedynie w obszarze uchwytu. Trzymaj urządzenie pomiędzy palcami a kciukiem. 4

5 Wygodna budowa Drzwi i okna są z reguły projektowane z dodatkowymi kołkami i wiązarkami w celu zwiększenia stabilności. Urządzenie wykrywa krawędzie tych podwójnych kołków i stałych wiązarów i sygnalizuje dźwiękiem podczas przesuwania nad nimi. Różnice w powierzchniach Tapeta działanie wykrywacza podczas pracy na powierzchniach pokrytych tapetą lub tkaniną nie ulegnie zmianie, jeśli pokrycie nie będzie zawierało metalowej folii lub sztucznych włókien. Tynk i boazeria jeśli tynk lub boazeria nie jest zbyt gruba i nie ma metalowej siatki wewnątrz, nie będzie powodowała problemów z poprawnym funkcjonowaniem urządzenia. Sufit i powierzchnie teksturowane podczas pracy na nierównej powierzchni takiej, jak natryskane sufity, użyj kawałka tektury podczas przesuwania urządzenia po powierzchni. Przeprowadź kalibrację opisaną wcześniej w instrukcji wraz z kawałkiem tektury pomiędzy czujnikiem a powierzchnią. Bardzo ważne jest też, aby pamiętać o trzymaniu wolnej ręki z dala od urządzenia podczas wykrywania. Specyfikacje Wykonując wykrywanie i oznaczanie z dwóch stron, urządzenie odnajdzie środek kołka z dokładnością 0,3 cm dla drewna oraz 0,6 cm dla metalu. Podczas lokalizowania drewnianego lub metalowego kołka zaleca się, żeby wilgotność względna otoczenia wynosiła 33 55%. Bateria: Temperatura pracy: Temperatura przechowywania: Dioda laserowa: Dokładność lasera: Długość linii laserowej: 9V -7 C do +49 C (+20 F do +120 F) -29 C do +66 C (-20 F do +150 F) 650nm klasa IIIA 1,27cm przy 6 metrach do 6 metrów 5
