1 Reflektor ekonomiczny instrukcja obsługi

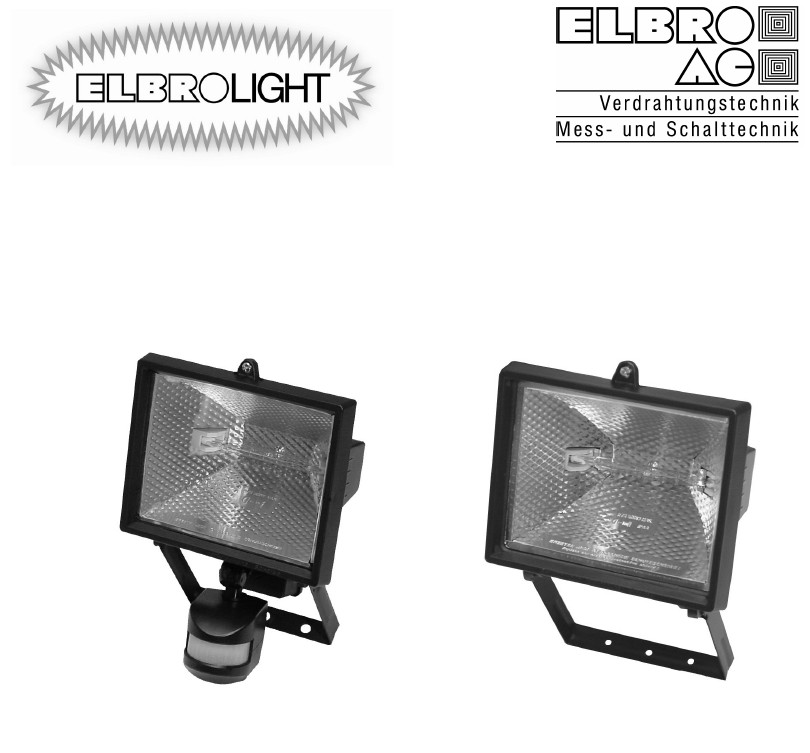

2 Reflektor ekonomiczny EBS1000/x, EBS500/x, EBS300/x, EBS150/x 1 1. Reflektor 2. Pokrywa szklana 3. Podczerwony czujnik ruchu (tylko niektóre modele) 4. Obudowa 5. Wspornik do montażu na ścianie Wstęp Reflektory serii ELBROLIGHT budżet to unikalne systemy oświetlenia do aplikacji zewnętrznych i wewnętrznych. W nocy pasywny czujnik podczerwieni (jeśli obecny) załącza światło, gdy wykryje ruch w monitorowanym obszarze. W czasie dnia wbudowana fotokomórka zapobiega niepotrzebnemu zużyciu energii. Ważne Instrukcja napisana jest dla obu typów reflektorów (z i bez czujnika ruchu). Pewne części instrukcji odnoszą się tylko do modelu z wbudowanym czujnikiem ruchu. Środki bezpieczeństwa: Nie instalować urządzenia na zewnątrz w czasie deszczu. Prosimy upewnić się, że źródło zasilania zostało wyłączone przed rozpoczęciem instalacji. Wszelkie oświetlane obiekty powinny być oddalone o minimum 2 m od reflektorów 1000W lub minimum 1 m od reflektorów 150, 300 i 500W. Upewnić się, że reflektory są montowane pionowo, jak pokazano, nigdy poziomo. Ważne! Prosimy upewnić się, czy podczas instalacji nie zostaną naruszone lokalne przepisy. Może zaistnieć konieczność wezwania elektryka z uprawnieniami, aby wykonał niezbędne połączenia.

3 Wybór odpowiedniej lokalizacji Najlepsze rezultaty uzyskuje się po zamontowaniu urządzenia na wysokości 1,8 2,5 m nad ziemią lub podłogą, na stabilnej powierzchni. W przypadku montażu na zewnątrz, najlepsza jest chroniona lokalizacja, np. pod nawisem dachu. Nie należy instalować urządzenia w miejscach wystawionych bezpośrednio na światło słoneczne. Należy unikać umiejscowienia urządzenia w pobliżu urządzeń powodujących wahania temperatury, takich jak baseny, wentylatory systemów ogrzewania itp. Jeśli to możliwe, unikać instalowania urządzenia w pobliżu drzew, krzewów i zwierząt. Czujnik jest najbardziej czuły na ruch po stycznej (po linii prostej) do urządzenia, a najniższą na ruch promieniowy zbliżanie się lub oddalanie po linii prostej do/od czujnika Instalowanie lamp halogenowych Uwaga: Podczas wymiany, żarówki halogenowe powinno się trzymać przez czystą, suchą chusteczkę lub szmatkę chwytanie bezpośrednio w palce spowoduje pozostawienie tłuszczu z palców na powierzchni żarówki doprowadzi to z czasem do zabrudzenia kwarcowej powierzchni żarówki. Po ewentualnym dotknięciu palcami, należy przed instalacją wytrzeć żarówkę chusteczką zamoczoną w alkoholu. Kolejność postępowania: Upewnić się, że zasilanie jest odłączone. Odczekać minimum 5 minut na schłodzenie lamp. Poluzować śrubę przytrzymującą szklaną pokrywę; zdjąć pokrywę. Wymienić żarówkę halogenową, umieszczając z boku i wciskając ją do końca. Ponownie założyć pokrywę szklaną, dokręcić przytrzymującą śrubę. Montaż Optymalne miejsce montażu można wybrać posługując się rys. 3 jako wskazówką co do maksymalnej czułości. Ręczny przełącznik ON-OFF pozwala ręcznie sterować pracą systemu oświetlenia. Szczegóły w rozdziale Praca. Instrukcja instalacji Upewnić się, że zasilanie jest wyłączone. Odkręcić wspornik od reflektora. Przykręcić wspornik w wybranym do zamontowania reflektora miejscu. Podnieść pokrywę przedziału na podłączenie elektryczne. Przeprowadzić przewód zasilający przez przepust wodoszczelny. Odizolować 6-8 mm przewodu. Podłączyć przewód fazowy (normalnie koloru brązowego lub czarnego) do konektora L na kostce. Podłączyć przewód zerowy (normalnie koloru niebieskiego) do konektora N na kostce. Podłączyć przewód uziemienia (żółto-zielony) do konektora oznaczonego symbolem uziemienia na kostce. Ułożyć kostkę na poprzednim miejscu. Przykręcić pokrywę przedziału na podłączenie elektryczne, zacisnąć przepust dokręcając go i zamocować reflektor na wsporniku.

4 Konfigurowanie systemu oświetlenia 1. Tryb testowy 7 Przekręcić przełączniki LUX i TIME w kierunku przeciwnym do ruchu wskazówek zegara, aż osiągną pozycję oznaczoną T. Przełączenie przełącznika ON-OFF w pozycję ON spowoduje zapalenie lampy. Po minucie czasu rozgrzewki lampa wyłączy się. Jeśli w monitorowany obszarze zostanie wykryty ruch, lampa zapala się i gaśnie krótko po ustaniu ruchu. Jeśli urządzenie ma wykrywać ruch tylko w pobliżu, okręcić czujnik ruchu (dolna część urządzenia) w dół. Aby zwiększyć obszar kontrolowany, obrócić czujnik w górę Ustawianie czasu Za pomocą potencjometru TIME (symbol zegara) można nastawić czas, przez jaki lampa pozostaje włączona po wykryciu ostatniego ruchu. Zakres regulacji mieści się w zakresie od 8 s (pozycja skrajna w kierunku przeciwnym do ruchu wskazówek zegara) do około 12 minut (pozycja skrajna w kierunku zgodnym z ruchem wskazówek zegara). 3. Nastawianie włącznika zmierzchowego Za pomocą potencjometru LUX (symbol słoneczka) można nastawić próg załączenia czujnika ruchu w zakresie od 5 do 1000 lux. Prowizorycznie można nastawić potencjometr w pozycji skrajnej w kierunku zgodnym z ruchem wskazówek zegara. Dzięki temu czujnik nie będzie aktywny w dzień. O zmierzchu można następnie przestawić potencjometr na pożądaną wartość progową. 4. Nastawianie zasięgu Za pomocą potencjometru RANGE (symbol linijki, rys. 8), można nastawiać zasięg zadziałania czujnika w zakresie od 3 do 12 m. Praca Aby zdeaktywować system, przełącznik ON-OFF należy przełączyć w pozycję OFF. Jeśli przełącznik ON-OFF jest w pozycji ON, układ jest włączony w trybie pracy automatycznej. Reflektor zapala się po wykryciu ruchu w obszarze detekcji. Dodatkowo, zależności od nastawienia włącznika zmierzchowego, system jest włączony lub wyłączony. Rozwiązywanie problemów Lampa nie zapala się Sprawdzić podłączenie Sprawdzić lampy Lampa pozostaje włączona Sprawdzić podłączenie Sprawdzić nastawę TIME.

5 Gwarancja Wyroby Elbro poddawane są ścisłej kontroli jakości. Pomimo to, udzielamy gwarancji obejmującej wady funkcjonalne na okres 12 miesięcy (gwarancja jest ważna z dowodem zakupu). Wady fabryczne i materiałowe są usuwane za darmo, pod warunkiem zwrócenia urządzenia do nas (próby samodzielnego naprawiania i otwierania urządzenia powodują utratę gwarancji). Wady powstałe w wyniku uszkodzeń mechanicznych, naturalnego zużycia (np. przepalenie żarówki), bądź w wyniku niewłaściwego użytkowania nie są objęte gwarancją. Dane techniczne Zasilanie 220 do 240 VAC/50 Hz Typ żarówek Halogenowe R7s, zależnie od typu reflektora 150 W / 300 W / 500 W / 1000 W Kąty detekcji Do przy 20 0 C, wysokość 2 m Zasięg Do 12 m przy 20 0 C, wysokość 2 m Kąt obrotu czujnika Pionowo 35 0, poziomo Kąt obrotu reflektora Pionowo 90 0 Wysokość montażu 1,8 do 2,5 m montaż na ścianie Nastawa czasu Ok. 8 s do ok. 12 min. Nastawa progu Ok. 5 do 1000 lux załączenia Temperatura pracy -20 do C Czas rozgrzewania Ok. 1 min. Klasa ochrony I Stopień ochrony IP44 Niezawodność CE, GS Importer: ASTAT Sp. z o.o Poznań, ul. Dąbrowskiego 441
