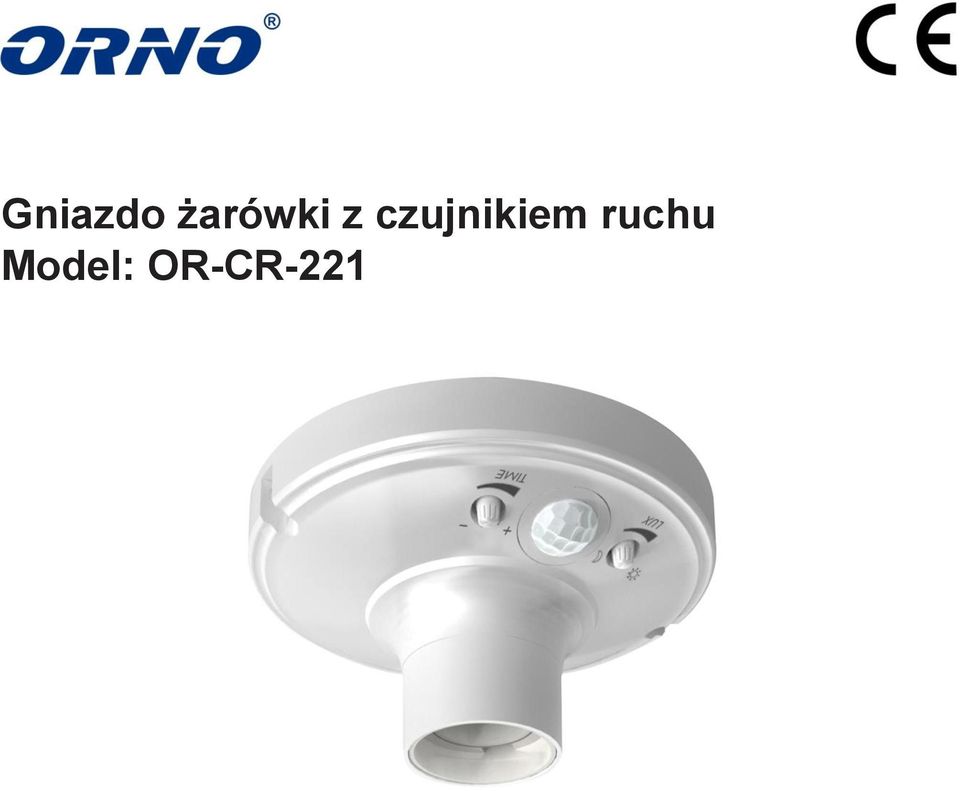

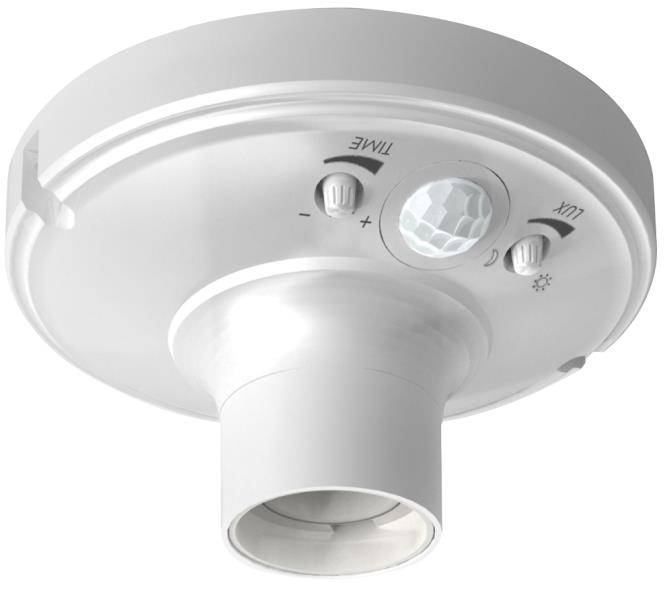

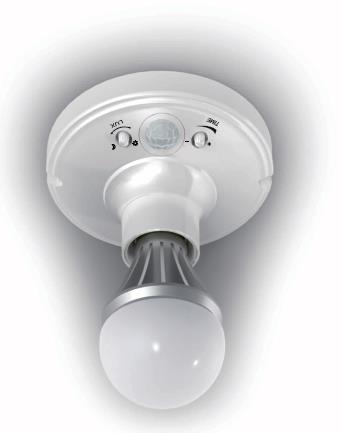

Gniazdo żarówki z czujnikiem ruchu Model: OR-CR-221

Transkrypt

1 Gniazdo żarówki z czujnikiem ruchu Model: OR-CR-221

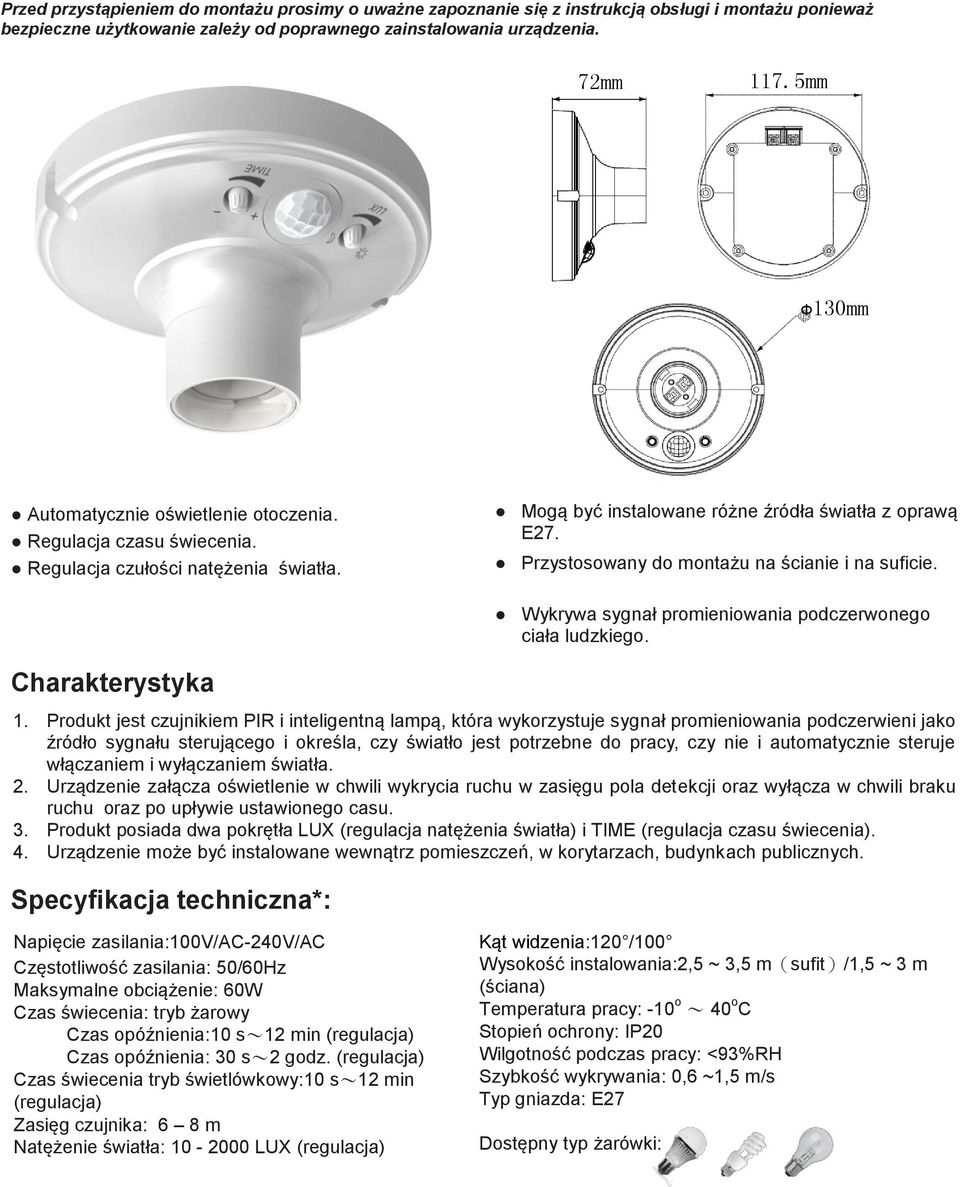

2 Przed przystąpieniem do montażu prosimy o uważne zapoznanie się z instrukcją obsługi i montażu ponieważ bezpieczne użytkowanie zależy od poprawnego zainstalowania urządzenia. 72mm 117.5mm Ф130mm Automatycznie oświetlenie otoczenia. Regulacja czasu świecenia. Regulacja czułości natężenia światła. Mogą być instalowane różne źródła światła z oprawą E27. Przystosowany do montażu na ścianie i na suficie. Wykrywa sygnał promieniowania podczerwonego ciała ludzkiego. Charakterystyka 1. Produkt jest czujnikiem PIR i inteligentną lampą, która wykorzystuje sygnał promieniowania podczerwieni jako źródło sygnału sterującego i określa, czy światło jest potrzebne do pracy, czy nie i automatycznie steruje włączaniem i wyłączaniem światła. 2. Urządzenie załącza oświetlenie w chwili wykrycia ruchu w zasięgu pola detekcji oraz wyłącza w chwili braku ruchu oraz po upływie go casu. 3. Produkt posiada dwa pokrętła LUX (regulacja natężenia światła) i TIME (regulacja czasu świecenia). 4. Urządzenie może być instalowane wewnątrz pomieszczeń, w korytarzach, budynkach publicznych. Specyfikacja techniczna*: Napięcie zasilania:100v/ac-240v/ac Częstotliwość zasilania: 50/60Hz Maksymalne obciążenie: 60W Czas świecenia: tryb żarowy Czas opóźnienia:10 s~12 min (regulacja) Czas opóźnienia: 30 s~2 godz. (regulacja) Czas świecenia tryb świetlówkowy:10 s~12 min (regulacja) Zasięg czujnika: 6 8 m Natężenie światła: LUX (regulacja) Kąt widzenia:120 /100 Wysokość instalowania:2,5 ~ 3,5 m(sufit)/1,5 ~ 3 m (ściana) Temperatura pracy: -10 o ~ 40 o C Stopień ochrony: IP20 Wilgotność podczas pracy: <93%RH Szybkość wykrywania: 0,6 ~1,5 m/s Typ gniazda: E27 Dostępny typ żarówki:

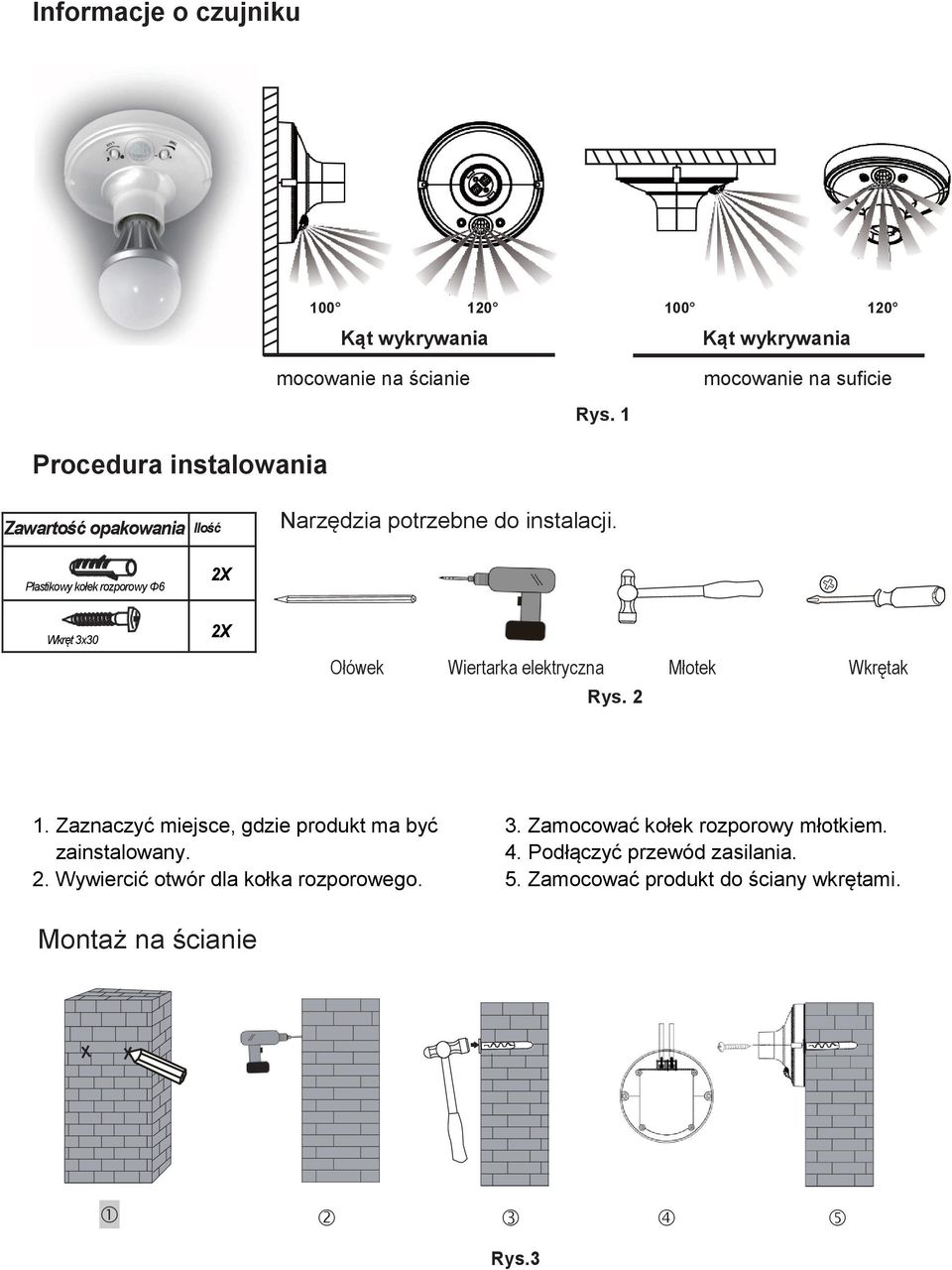

3 Informacje o czujniku Kąt wykrywania Kąt wykrywania Procedura instalowania mocowanie na ścianie Rys. 1 mocowanie na suficie Zawartość opakowania Ilość Narzędzia potrzebne do instalacji. Plastikowy kołek rozporowy Φ6 2X Wkręt 3x30 2X Ołówek Wiertarka elektryczna Młotek Wkrętak Rys Zaznaczyć miejsce, gdzie produkt ma być 3. Zamocować kołek rozporowy młotkiem. zainstalowany. 4. Podłączyć przewód zasilania. 2. Wywiercić otwór dla kołka rozporowego. 5. Zamocować produkt do ściany wkrętami. Montaż na ścianie Rys.3

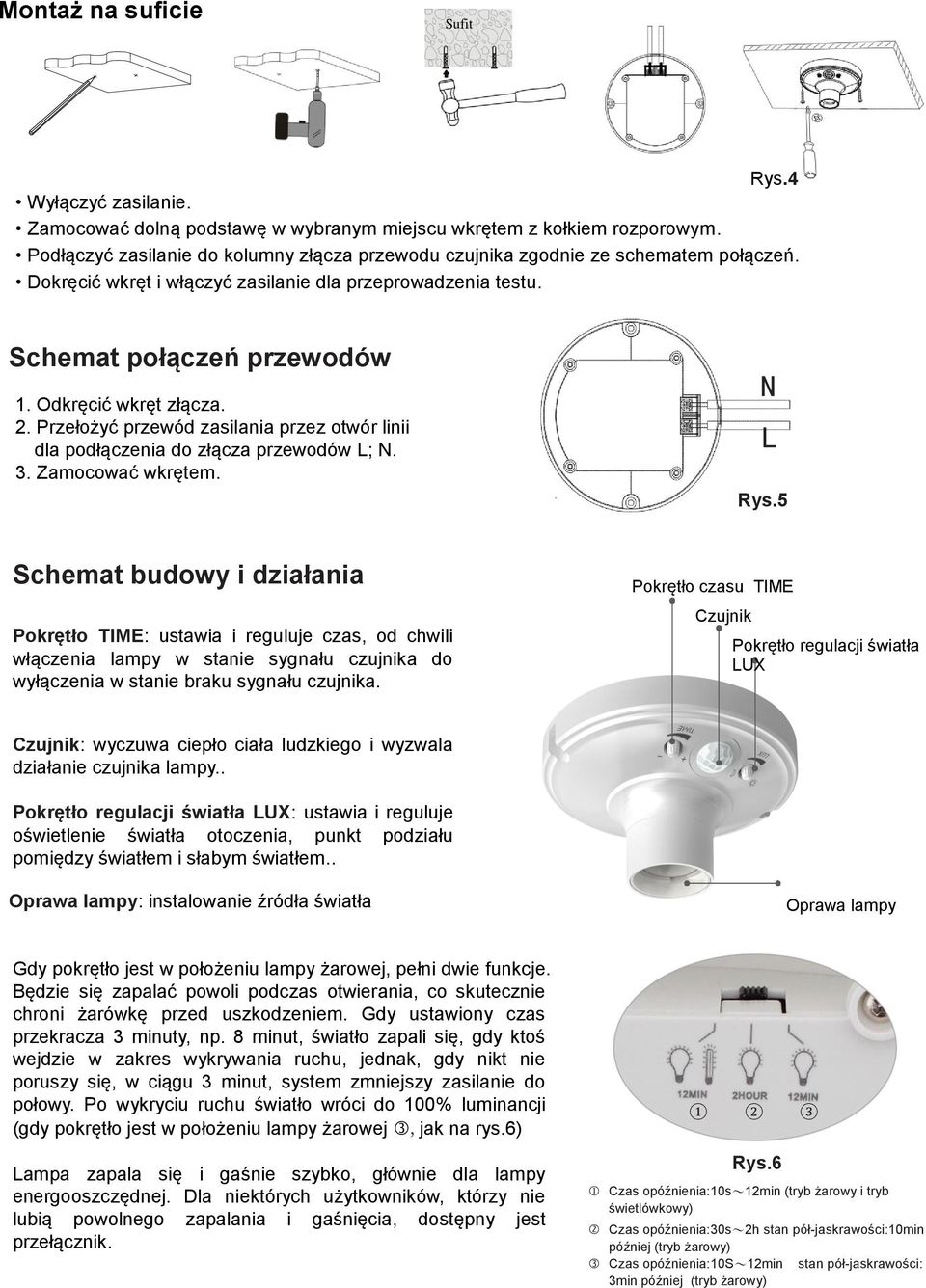

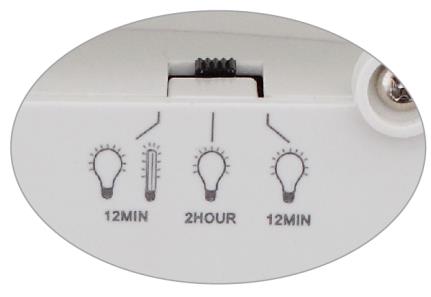

4 Montaż na suficie Sufit Rys.4 Wyłączyć zasilanie. Zamocować dolną podstawę w wybranym miejscu wkrętem z kołkiem rozporowym. Podłączyć zasilanie do kolumny złącza przewodu czujnika zgodnie ze schematem połączeń. Dokręcić wkręt i włączyć zasilanie dla przeprowadzenia testu. Schemat połączeń przewodów 1. Odkręcić wkręt złącza. 2. Przełożyć przewód zasilania przez otwór linii dla podłączenia do złącza przewodów L; N. 3. Zamocować wkrętem. N L Rys.5 Schemat budowy i działania Pokrętło TIME: ustawia i reguluje czas, od chwili włączenia lampy w stanie sygnału czujnika do wyłączenia w stanie braku sygnału czujnika. Pokrętło czasu TIME Czujnik Pokrętło regulacji światła LUX Czujnik: wyczuwa ciepło ciała ludzkiego i wyzwala działanie czujnika lampy.. Pokrętło regulacji światła LUX: ustawia i reguluje oświetlenie światła otoczenia, punkt podziału pomiędzy światłem i słabym światłem.. Oprawa lampy: instalowanie źródła światła Oprawa lampy Gdy pokrętło jest w położeniu lampy żarowej, pełni dwie funkcje. Będzie się zapalać powoli podczas otwierania, co skutecznie chroni żarówkę przed uszkodzeniem. Gdy ustawiony czas przekracza 3 minuty, np. 8 minut, światło zapali się, gdy ktoś wejdzie w zakres wykrywania ruchu, jednak, gdy nikt nie poruszy się, w ciągu 3 minut, system zmniejszy zasilanie do połowy. Po wykryciu ruchu światło wróci do 100% luminancji (gdy pokrętło jest w położeniu lampy żarowej,jak na rys.6) Lampa zapala się i gaśnie szybko, głównie dla lampy energooszczędnej. Dla niektórych użytkowników, którzy nie lubią powolnego zapalania i gaśnięcia, dostępny jest przełącznik Rys.6 Czas opóźnienia:10s~12min (tryb żarowy i tryb świetlówkowy) Czas opóźnienia:30s~2h stan pół-jaskrawości:10min później (tryb żarowy) Czas opóźnienia:10s~12min stan pół-jaskrawości: 3min później (tryb żarowy)

5 Test 1. Obracać pokrętło LUX zgodnie z ruchem wskazówek zegara na MAX a pokrętło TIME przeciwnie do ruchu wskazówek zegara na MIN (-). Po włączeniu zasilania, po ok. 30s, zaczynie działać sterowanie obciążenia. Gdy lampa jest wyłączona, czujnik otrzymuje sygnał i zaczyna działać, gdy lampa jest włączona, czujnik przestaje działać. W przypadku braku sygnału wzbudzającego obciążenie powinno przestać działać w ciągu 10 sekund. 2. Przekręć pokrętło LUX zgodnie z ruchem wskazówek zegara na MAX a pokrętło TIME zgodnie z ruchem wskazówek zegara na MAX obciążenie zacznie działać. W przypadku braku sygnału z czujnika, obciążenie powinno przestać działać w ciągu 12 minut. 3. Przekręć pokrętło LUX przeciwnie do ruchu wskazówek zegara na oraz pokrętło TIME przeciwnie do ruchu wskazówek zegara na MIN (-). Czujnik lampy i obciążenie przestanie działać. Zakrycie czujnika przedmiotem nieprzezroczystym (np.ręcznikiem, itp), spowoduje zatrzymanie pracy podłączonego odbiornika z powodu braku sygnału wzbudzającego w ciągu około 10 sek. (Gdy pokrętło jest w położeniu, jak na rys.6) Ustawianie funkcji Pokrętło Lux: gdy lampa zaczyna się włączać, należy ustawić odpowiednie oświetlenie otoczenia, ustawiając pokrętło LUX w odpowiednim położeniu. Pokrętło Time: w celu ustawienia czasu świecenia od włączenia do wyłączenia, należy ustawić pokrętło TIME w odpowiednim położeniu. LUX Rys TIME Zasada działania regulacji światła Obracając pokrętło LUX do Obracając pokrętło LUX do Oświetlenie otoczenia oświetlenie otoczenia oświetlenie otoczenia oświetlenie otoczenia lampa będzie wyłączona nawet, gdy są ruchy lampa będzie włączana podczas przechodzenia osoby lampa będzie włączana podczas przechodzenia osoby lampa będzie włączana podczas przechodzenia osoby Zasada działania regulacji czasu W nastawionym czasie W nastawionym czasie W nastawionym czasie Po upływie nastawionego czasu Lampa będzie włączana po otrzymaniu sygnału przechodzenia osoby przez zakres wykrywania. Lampa będzie zawsze włączona i nastawa czasu będzie pomijana przy przechodzeniu osoby w czasie wykrywania. Lampa będzie włączona nawet gdy nie ma żadnego ruchu. Gdy nie ma żadnego ruchu, lampa będzie wyłączona.

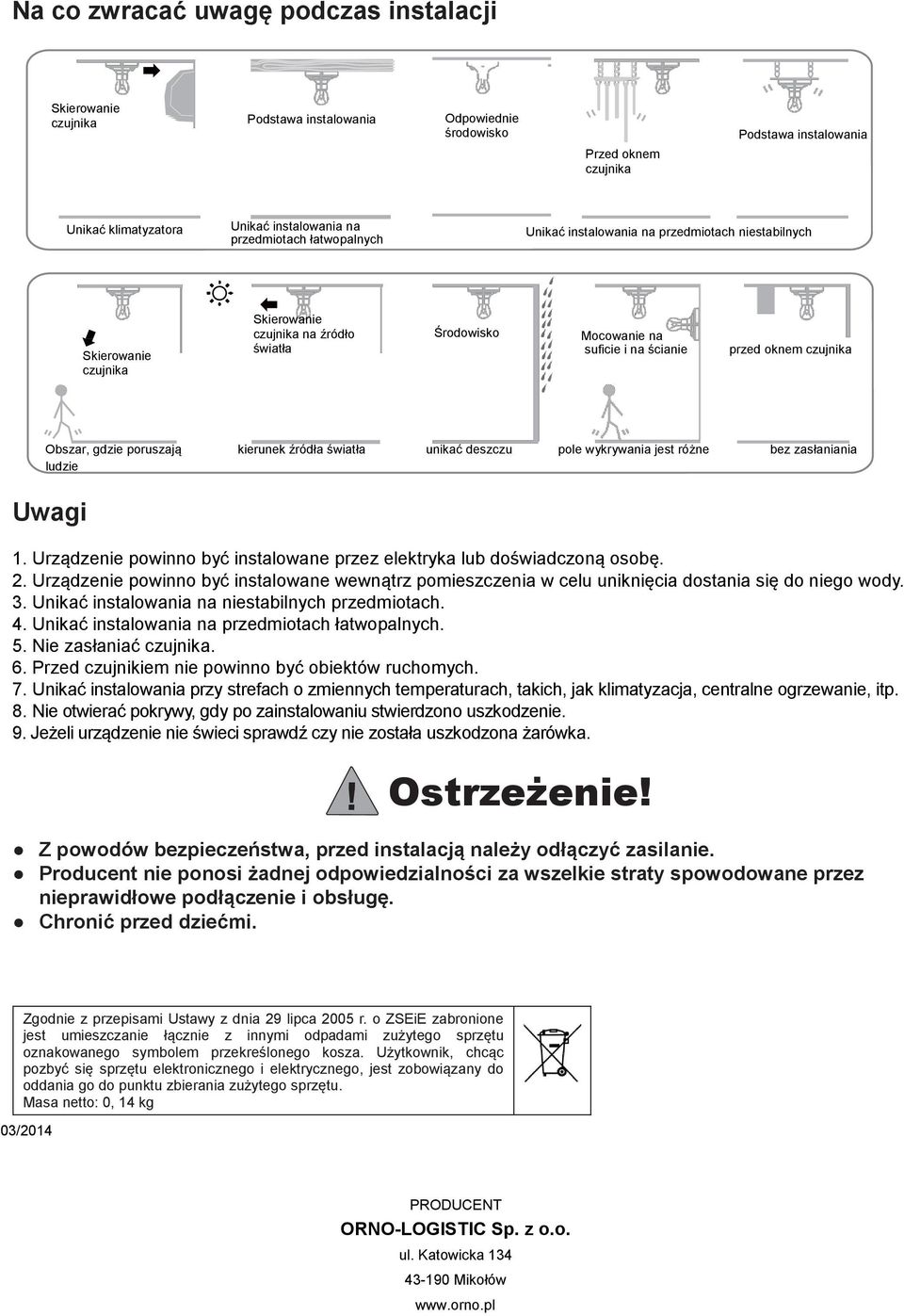

6 Na co zwracać uwagę podczas instalacji Skierowanie czujnika Podstawa instalowania Odpowiednie środowisko Przed oknem czujnika Podstawa instalowania Unikać klimatyzatora Unikać instalowania na przedmiotach łatwopalnych Unikać instalowania na przedmiotach niestabilnych Skierowanie czujnika Skierowanie czujnika na źródło światła Środowisko Mocowanie na suficie i na ścianie przed oknem czujnika Obszar, gdzie poruszają kierunek źródła światła unikać deszczu pole wykrywania jest różne bez zasłaniania ludzie Uwagi 1. Urządzenie powinno być instalowane przez elektryka lub doświadczoną osobę. 2. Urządzenie powinno być instalowane wewnątrz pomieszczenia w celu uniknięcia dostania się do niego wody. 3. Unikać instalowania na niestabilnych przedmiotach. 4. Unikać instalowania na przedmiotach łatwopalnych. 5. Nie zasłaniać czujnika. 6. Przed czujnikiem nie powinno być obiektów ruchomych. 7. Unikać instalowania przy strefach o zmiennych temperaturach, takich, jak klimatyzacja, centralne ogrzewanie, itp. 8. Nie otwierać pokrywy, gdy po zainstalowaniu stwierdzono uszkodzenie. 9. Jeżeli urządzenie nie świeci sprawdź czy nie została uszkodzona żarówka. Ostrzeżenie! Z powodów bezpieczeństwa, przed instalacją należy odłączyć zasilanie. Producent nie ponosi żadnej odpowiedzialności za wszelkie straty spowodowane przez nieprawidłowe podłączenie i obsługę. Chronić przed dziećmi. Zgodnie z przepisami Ustawy z dnia 29 lipca 2005 r. o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania zużytego sprzętu. Masa netto: 0, 14 kg 03/2014 PRODUCENT ORNO-LOGISTIC Sp. z o.o. ul. Katowicka Mikołów
