1 Lodówki Ariston, Indesit serii NEW ARISTON 60 cm na przykładzie modelu BMBL1812F tryby testowe (cz. 2 ost.) 6. Tryby testowe 6.1. Tryb demonstracyjny (tryb demo) Tryb ten nie jest dostępny w lodówkach z termostatem elektronicznym lub interfejsem sterowania wyposażonym w pokrętło wyboru. Dla urządzeń z dotykowym interfejsem sterowania (interfejsem sterowania za pomocą przycisków lub pól dotykowych), które nie powodują większego zużycia energii (około 3 W) tryb demo umożliwia zaprezentowanie całego potencjału możliwości urządzenia do tego stopnia, że wydaje się, iż urządzenie jest włączone i działa normalnie, ale bez obciążenia. Aby włączyć tryb demo, należy po prostu wyłączyć urządzenie przyciskiem [ On / Off ] i nacisnąć jednocześnie i przytrzymać przez 6 sekund przyciski [ I CARE ] i [ HOLIDAY ]. Na wyświetlaczach lodówki i zamrażarki pokazane zostają komunikaty deon i brzęczyk wydaje sygnał dźwiękowy. Aby wyłączyć tryb demonstracyjny i powrócić do normalnego trybu pracy, należy nacisnąć i przytrzymać te same przyciski ([ I CARE ] + [ HOLIDAY ]) przez 3 sekundy. Na wyświetlaczach pojawi się komunikat deof i brzęczyk wyda ponownie sygnał dźwiękowy. Lokalizację przycisków dotykowych uruchamiających i wyłączających tryb demonstracyjny pokazano na rysunku 6.1. W trybie demo, co sześć sekund wyświetlacze lodówki i zamrażarki pokazują komunikat deon przez około dwie sekundy. W przypadku awarii zasilania, gdy urządzenie znajduje się w trybie demonstracyjnym, po przywróceniu zasilania urządzenie będzie kontynuować działanie w trybie demo. Funkcja i przycisk HOLIDAY Dzięki funkcji Holiday można zostawić włączoną lodówkę nawet podczas dłuższej, na przykład wakacyjnej nieobecności, zamknąć drzwi i zabrać z jej wnętrza produkty żywnościowe, a temperatura ustawi się na poziomie 12 C. Co więcej zamrażalnik będzie normalnie pracować. A to wszystko przy minimalnym zużyciu energii. Gdy funkcja HOLIDAY jest aktywna, może być uruchomiona funkcja Ever Fresh (zawsze świeże), temperatura w komorze zmiennej temperatury może być zmieniona i blokada rodzicielska może zostać włączona / wyłączona. Funkcja i przycisk I CARE W przypadku urządzeń z interfejsem sterowania z pokrętłem regulacyjnym, funkcja I Care chłodziarek Ariston jest identyczna z funkcją ECO chłodziarek Indesit. W przypadku urządzeń z interfejsem z przyciskami dotykowymi, funkcja ta włącza się automatycznie, gdy urządzenie jest włączone. Dioda LED Auto również [ On / Off ] [ I CARE ] [ HOLIDAY ] Rys Lokalizacja dotykowych przycisków uruchamiających i wyłączających tryb demonstracyjny zapala się automatycznie i wyłącza się tylko w przypadku, gdy użytkownik zmienia zadaną temperaturę. Jeśli użytkownik zmienia temperaturę, a potem wraca ręcznie do temperatur zarządzanych przez funkcję I CARE, dioda LED Auto nie zapali się ponownie i sterowanie nie przełączy zaworu elektromagnetycznego przed wyłączeniem sprężarki na zakończenie zapotrzebowania na chłodzenie z komory lodówki. W skrócie, urządzenie będzie działać jak normalne urządzenie z normalnymi ustawieniami temperatury. Aby ponownie włączyć funkcję I CARE, użytkownik musi nacisnąć stosowny przycisk. Zakresy temperatur mogą być zmieniane bez konieczności wychodzenia z funkcji I CARE.

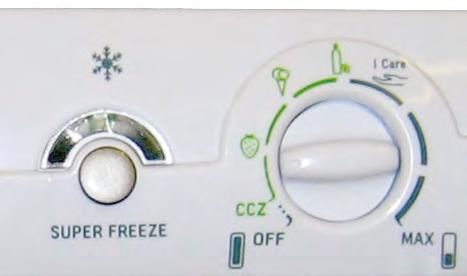

2 6.2. Tryb autodiagnozy chłodziarek z termostatem elektronicznym sposób uruchomienia Funkcja autodiagnozy jest aktywowana przez wykonanie następujących ruchów pokrętłem termostatu: 1. Przekręcić pokrętło termostatu z aktualnego położenia na pozycję minimum (czyli na pozycję OFF, oznaczającą wyłączenie urządzenia) zgodnie z rysunkiem 6.2. Jest możliwe zatrzymanie lub wyłączenie funkcji autotestu poprzez włączenie urządzenia pokrętłem termostatu lub odłączenie urządzenie od zasilania sieciowego i ponowne jego podłączenie. W związku z obciążeniem urządzenia sterowanego przez płytę sterowania podczas procedury autotestu, wszelkie usterki są sygnalizowane przez miganie lampy lodówki. Uwaga: Należy pamiętać ważne punkty w związku z testem autodiagnozy urządzenia Tryb autodiagnozy chłodziarek z pokrętłem sterowania sposób uruchomienia Aby aktywować procedurę autodiagnozy, należy obrócić pokrętła lodówki i zamrażarki na pozycje OFF (wyłączone) i naciskać przycisk [ Super Freeze ] przez co najmniej 3 sekundy (wszystkie diody LED zapalają się na 5 sekund). Rys Krok 1. przekręcenie pokrętła w kierunku przeciwnym do ruchu wskazówek zegara na pozycję OFF 2. Przekręcić pokrętło termostatu z położenia minimum (czyli z pozycji OFF, oznaczającą wyłączenie urządzenia) na pozycję maksimum zgodnie z rysunkiem 6.3, czyli maksymalnie w prawo. Rys Krok 2. przekręcenie pokrętła z położenia OFF na ustawienie maksymalne w prawo (zgodnie z ruchem wskazówek zegara) 3. Przekręcić pokrętło z ustawienia maksymalnego na minimalne (urządzenie wyłączone). Funkcja kończy się automatycznie po upływie 255 sekund. Rys Krok 3. przekręcenie pokrętła z pozycji maksimum na pozycję minimum OFF, czyli na powrót w kierunku przeciwnym do ruchu wskazówek zegara Rys. 6.5 Funkcja kończy się automatycznie po 255 sekundach (czas parametryzowany dla autotestu) lub może zostać zakończona przez użytkownika poprzez włączenie urządzenia przy użyciu pokrętła zamrażarki lub poprzez odłączenie i ponowne podłączenie zasilania sieciowego. Brzęczyk emituje sygnał dźwiękowy aktywacji i dezaktywacji funkcji. Wszelkie błędy i nieprawidłowości są sygnalizowane miganiem trzech diod LED na panelu sterowania. Jeśli chodzi o czujniki, wszelkie usterki są sygnalizowane przez trzy diody LED i miganie lampki lodówki w tym samym czasie Tryb autodiagnozy chłodziarek z dotykowym interfejsem sterowania (TOUCH) sposób uruchomienia Aby aktywować procedurę autodiagnozy, należy wyłączyć urządzenie przyciskiem [ On / Off ] i jednocześnie nacisnąć i przytrzymać przez sześć sekund naciśnięte następujące przyciski: [ Super Cool ] + [ Super Freeze ] + [ Ice Party ]. Po aktywacji, czerwona dioda Ever Fresh zapala się na 2 sekundy, po czym wszystkie diody LED świecą się przez 5 sekund ( Ever Fresh na niebiesko).

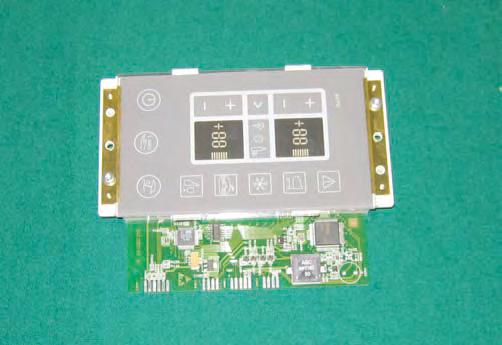

3 Rys. 6.7 prawidłowej sekwencji autotestu (np.: temperatura w komorze zamrażarki musi być poniżej -10 C). Rys. 6.6 Funkcja kończy się automatycznie po 255 sekundach (czas parametryzowany dla autotestu) lub może zostać zakończona przez użytkownika poprzez włączenie urządzenia przy użyciu przycisku [ On / Off ] lub poprzez odłączenie i ponowne podłączenie zasilania sieciowego. Brzęczyk emituje sygnał dźwiękowy aktywacji i dezaktywacji funkcji Przebieg procedury autodiagnozy chłodziarek z termostatem elektronicznym 1. test elementu rozmrażania (8 sekund) 3 sekundy 2. test czujnika powietrza zamrażarki (8 sekund) 3 sekundy 3. test wentylatora zamrażarki (8 sekund) 3 sekundy 4. Element i wentylator przez około 230 sekund. Po każdym kroku urządzenie włącza sygnalizacyjne elementy świecące na stałe, aby pokazać, że test nie wykrył błędów lub migają one w celu wskazania błędów. Uwaga: Nie należy zapominać o ważnych punktach dla 6.6. Przebieg procedury autodiagnozy chłodziarek z pokrętłami sterowania w modelach NO-FROST BASIC i elementy odszraniania zostają włączone i działają aż do końca testu. 10 sekund po aktywacji funkcji autodiagnozy elektroniczna przepustnica powietrza nawilżania jest otwarta przez 125 sekund i zostaje zamknięta na koniec autotestu. przez określoną kombinację świecenia diod LED na interfejsie sterowania (obsługi). W przypadku awarii czujników, lampka lodówki będzie również migać Przebieg procedury autodiagnozy chłodziarek z pokrętłami sterowania w modelach COMBI STATIC BASIC i COMBI STA- TIC BASIC z funkcją CCZ zostaje włączony i działa do końca testu. przez określoną kombinację świecenia diod LED na interfejsie sterowania (obsługi). W przypadku awarii czujników, Duration of Autotest procedure: 255 seconds. Rys. 6.8

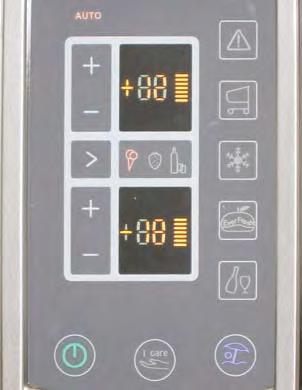

4 lampka lodówki będzie również migać Przebieg procedury autodiagnozy chłodziarek z dotykowym interfejsem sterowania w modelach COMBI STATIC TOUCH z funkcją CCZ zostaje włączony i działa do końca testu. na wyświetlaczu lodówki i wyświetlaczu zamrażarki (np. F01) na panelu sterowania (obsługi). W przypadku awarii czujników, lampka lodówki będzie również migać. Rys sterowania Strefa szczególnego sterowania lub komora zmiennej temperatura jest obszarem górnej szuflady zamrażarki, która pozwala użytkownikowi ustawić inną temperaturę niż w pozostałej części zamrażarki (która będzie działać jak normalna zamrażarka). Opcje ustawień są: -8 C reprezentowana przez symbol truskawki, -12 C reprezentowana przez lody i -18 C, reprezentowanego przez butelkę. Uwaga.: przy wyłączonej funkcji C.C.Z., szuflada działa jak normalny zamrażalnik, zarówno w modelach Static, jak i No Frost. Rys Przebieg procedury autodiagnozy chłodziarek z dotykowym interfejsem sterowania w modelach COMBI STATIC TOUCH z funkcją CCZ i Ever Fresh i elementy odszraniania zostają włączone i działają aż do końca testu. 10 sekund po aktywacji funkcji autodiagnozy elektroniczna przepustnica powietrza nawilżania jest otwarta przez 125 sekund i zostaje zamknięta na koniec autotestu. 10 sekund po aktywacji funkcji autodiagnozy elektroniczna przepustnica powietrza nawilżania w komorze zmiennej temperatury zostaje otwarty na 125 sekund i zostaje zamknięta na koniec autotestu. na wyświetlaczu lodówki i wyświetlaczu zamrażarki (np. F01) na panelu sterowania (obsługi). W przypadku awarii czujników, lampka lodówki będzie również migać. Control Care Zone (C.C.Z.) strefa szczególnego Tabela 1. Tabela konwersji temperatury na impedancję czujników Temperatura ( C) Impedancja (omy) Temperatura ( C) Impedancja (omy)

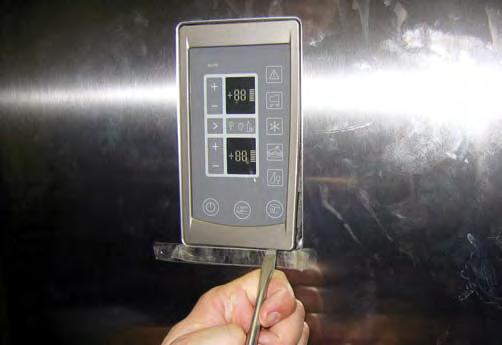

5 7. Demontaż dotykowego interfejsu sterowania i obsługi 1. Przykleić kawałek taśmy samoprzylepnej do dolnej krawędzi interfejsu, aby uniknąć uszkodzenia panelu. 4. Zwolnić dwa wkręty (jeden na górze, jeden na dole) mocujące płytkę PCB. 2. Za pomocą śrubokręta podważyć PCB od dołu z każdej strony. 5. Pociągnąć aby wyciągnąć płytkę PCB i rozłączyć złącza. 3. Ostrożnie wyjąć obramowanie panelu. 6. Odłączony interfejs. }
