1 ST-263 instrukcja obsługi Instrukcja obsługi ST-263 1

2 TECH I. Bezpieczeństwo Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń i uszkodzeń urządzenia. Niniejszą instrukcję należy starannie przechowywać. Aby uniknąć niepotrzebnych błędów i wypadków, należy upewnić się, że wszystkie osoby korzystające z urządzenia dokładnie zapoznały się z jego działaniem i funkcjami bezpieczeństwa. Proszę zachować instrukcję i upewnić się, że pozostanie z urządzeniem w przypadku jego przeniesienia lub sprzedaży tak, aby każdy korzystający z niego przez jego okres użytkowania mógł mieć odpowiednie informacje o użytkowaniu urządzenia i bezpieczeństwie. Dla bezpieczeństwa życia i mienia zachować środki ostrożności zgodne z wymienionymi w instrukcji użytkownika, gdyż producent nie ponosi odpowiedzialności za szkody spowodowane przez zaniedbanie. OSTRZEŻENIE Urządzenie elektryczne po napięciem. Przed dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów, instalacja urządzenia itd.) należy upewnić się, że regulator nie jest podłączony do sieci. Montażu powinna dokonać osoba posiadająca odpowiednie uprawnienia elektryczne. Przed uruchomieniem sterownika należy dokonać pomiaru rezystancji uziemienia silników elektrycznych, oraz pomiaru rezysatncji izolacji przewodów elektrycznych. Regulator nie jest przeznaczony do obsługi przez dzieci. UWAGA Wyładowania atmosferyczne mogą uszkodzić sterownik, dlatego w czasie burzy należy wyłączyć go z sieci poprzez wyjęcie wtyczki sieciowej z gniazda. Sterownik nie może być wykorzystywany niezgodnie z jego przeznaczeniem. Przed sezonem grzewczym i w czasie jego trwania sprawdzić stan techniczny przewodów. Należy również sprawdzić mocowanie sterownika, oczyścić z kurzu i innych zanieczyszczeń. Dbałość o środowisko naturalne jest dla nas sprawą nadrzędną. Świadomość, że produkujemy urządzenia elektroniczne zobowiązuje nas do bezpiecznej dla natury utylizacji zużytych elementów i urządzeń elektronicznych. W związku z tym firma otrzymała numer rejestrowy nadany przez Głównego Inspektora Ochrony Środowiska. Symbol przekreślonego kosza na śmieci na produkcie oznacza, że produktu nie wolno wyrzucać do zwykłych pojemników na odpady. Segregując odpady przeznaczone do recyklingu pomagamy chronić środowisko naturalne. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego. 2

3 ST-263 instrukcja obsługi II. Opis urządzenia Listwa montażowa ST-263 jest przeznaczona do obsługi siłowników termostatycznych. Listwa pozwala na znaczną oszczędność zużycia energii dzięki precyzyjnej gospodarce temperaturowej poszczególnych pomieszczeń budynku. Dzięki rozbudowanemu oprogramowaniu regulator może realizować szereg funkcji: obsługa zaworu mieszającego za pośrednictwem dodatkowego modułu sterującego (np.: ST- 431N); możliwość obsługi max. 22 siłowników termostatycznych jedno wyjście 230V na pompę styk beznapięciowy Wyświetlacz Przyciski nawigacji Pokrywa sterownika 3

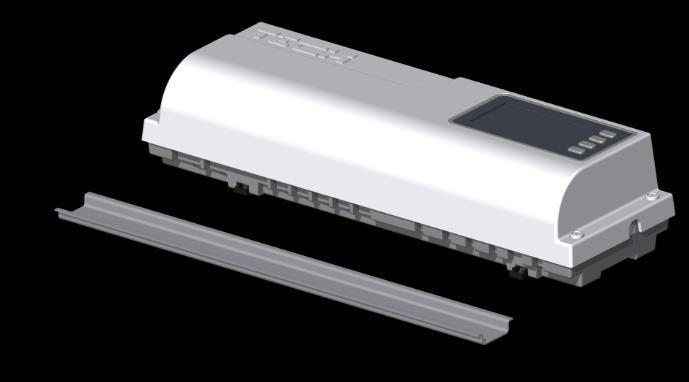

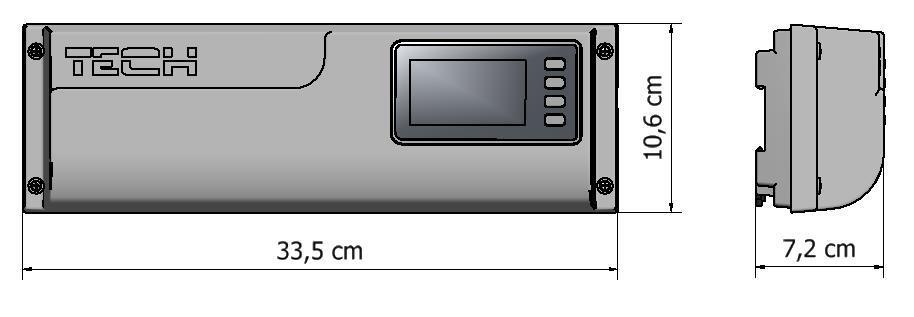

4 III. Montaż sterownika Sterownik powinien być montowany przez osobę z odpowiednimi kwalifikacjami. TECH OSTRZEŻENIE Niebezpieczeństwo dla życia w wyniku porażenia prądem elektrycznym na przyłączach pod napięciem. Przed pracami przy regulatorze należy odłączyć dopływ prądu i zabezpieczyć przed przypadkowym włączeniem. Regulator ST-263 można montować jako urządzenie wolnostojące lub jako panel do montażu na ścianie. Listwa jest przystosowana do montażu na listwie DIN. Aby podłączyć przewody należy zdemontować pokrywę sterownika. 4

5 ST-263 instrukcja obsługi 5

6 IV. Komunikacja z innymi urządzeniami Sterownik ST-283 ma możliwość podłączenia i współpracy z innymi urządzeniami: TECH Funkcja Konfiguracja STT-868* bezprzewodowy siłownik termostatyczny Umożliwia utrzymywanie zadanej temperatury. - konieczna rejestracja w sterowniku ST-285 regulator pokojowy nadrzędny Umożliwia podgląd oraz zmianę niektórych parametrów regulatorów pokojowych przypisanych do stref. - w menu regulatora ST-263 należy zaznaczyć właściwą opcję (Menu główne / Menu instalatora / Regulator pokojowy / Regulator TECH) ST-431N lub ST-61v4 Umożliwia obsługę zaworu. Koniecznie przeprowadzenie procesu rejestracji *Sterownik ST-263 jest opcjonalnie wyposażony w możliwość obsługi bezprzewodowego siłownika należy zaznaczyć przy zamówieniu. UWAGA Zarówno regulator pokojowy jak i moduł sterujący zaworem jest podłączany do sterownika przez wejście RS. W przypadku stosowania obu tych urządzeń konieczne jest użycie rozdzielacza RS. V. Pierwsze uruchomienie Aby sterownik działał poprawnie należy przy pierwszym uruchomieniu postępować zgodnie z poniższymi krokami: 1. Należy podłączyć okablowanie. 2. Włączyć zasilanie sterownika. 3. Jeśli sterownik ma również obsługiwać dodatkowy zawór i w zestawie znajduje się moduł zaworu (np.: ST-431N) należy go zarejestrować i skonfigurować jego działanie w Menu główne / Zawór W przypadku stosowania bezprzewodowych siłowników termostatycznych należy je zarejestrować w danej strefie. VI. Obsługa sterownika V.a) Zasada działania Sterownik ST-263 steruje pompą C.O. włączając ją, gdy jest potrzeba dogrzania w którejkolwiek z ośmiu stref. W każdej ze stref zamontowane są czujniki temperatury dla których użytkownik ustawia temperaturę zadaną jeśli temperatura ta nie jest osiągnięta sterownik otwiera przyporządkowany strefie zawór. Do każdej strefy można podłączyć przewodowe siłowniki zaworów oraz maksymalnie dziewięć bezprzewodowych siłowników komunikujących się z listwą ST-263 za pomocą sygnału radiowego (wymagają one przeprowadzenia procesu rejestracji). Sterownik może obsługiwać dodatkowy zawór za pośrednictwem dodatkowego modułu zaworu (np.: ST-431N) komunikującego się bezprzewodowo ze sterownikiem ST

7 ST-263 instrukcja obsługi V.b) Widok i opis ekranu głównego Sterowanie odbywa się za pomocą przycisków zlokalizowanych obok wyświetlacza Aktualna godzina 2. Przyciski nawigacji 3. Numer aktywnego czujnika, z którego odczyt wyświetlany jest pod napisem TEMPERATURA patrz opis pkt Aktualna temperatura odczyt z czujnika, którego numer jest widoczny pod napisem CZUJNIK patrz pkt 4. UWAGA Strefy wyświetlacza oznaczone numerami 4 oraz 5 dotyczą odczytu aktualnej temperatury na określonym czujniku. Za pomocą przycisków oraz użytkownik może sprawdzić odczyty z wszystkich włączonych czujników. 5. Informacja o strefach: Widoczna cyfra oznacza załączony czujnik temperatury w danej strefie. Jeśli cyfra pulsuje oznacza że dana strefa jest niedogrzana zawory są w pozycji otwartej. Brak cyfry oznacza brak sygnału z czujnika (czujnik temperatury wyłączony). V.c) Funkcje sterownika menu główne Ze względu na wielofunkcyjność sterownika menu jest podzielone na Menu główne oraz Menu instalatora. V.c.1) Schemat blokowy menu sterownika 7

8 Menu główne TECH Czujniki Strefa Rejestracja Stan zaworu Temperatura zadana zaworu Kontrola temperatury Czas otwarcia Skok jednostkowy Minimlane otwarcie Zawór Typ zaworu Pogodówka Ochrona powrotu Czujniki dodatkowe Urządzenia regulatora pokojowego Korekta czujnika zewnętrznego Ustawienia fabryczne Usunięcie zaworu Informacje o programie Pompa Tryb letni Opóźnienie Wyłączony Załączony Pompa Praca ręczna Styk beznapięciowy Zawór Rejestracja Menu instalatora Wybór języka Kontrast wyświetlacza Regulator pokojowy Zegar Ustawienia fabryczne Informacje o programie 8

9 ST-263 instrukcja obsługi V.c.2) Czujniki Funkcja ta umożliwia konfigurację poszczególnych stref aktywacja, temperatury zadane, sterowanie tygodniowe. Symbol przy określonej strefie oznacza, że jest ona załączona (na przykładowym zrzucie ekranu Strefa 3 jest wyłączona). W celu konfiguracji danej strefy należy za pomocą przycisku OPCJE otworzyć jej podmenu: Wyłączony / Załączony Aby uaktywnić dana strefę należy zaznaczyć opcje Załączony. Po załączeniu czujnika sterownik na bieżąco sprawdza aktualną temperaturę w danej strefie. Dopóki nie zostanie osiągnięta zadana wartość zawór podłączony do strefy będzie otwarty. Temperatura ekonomiczna Opcja umożliwia ustawienia temperatury ekonomicznej danej strefy. Temperatura komfortowa Opcja umożliwia ustawienie temperatury komfortowej danej strefy. Tygodniówka W sterowniku ST-263 istnieje możliwość zaprogramowania sterowania tygodniowego użytkownik przypisuje temperaturę komfortową lub ekonomiczną do wybranych godzin w poszczególnych dniach tygodnia. UWAGA W przypadku, gdy użytkownik nie dokona żadnych modyfikacji w parametrze Tygodniówka przez cały czas w danej strefie obowiązywać będzie temperatura zadana ekonomiczna. Zmiana nastaw sterowania tygodniowego: Po przejściu do podmenu Tygodniówki na wyświetlaczu sterownika pojawia się ekran z punktem Plan pracy oraz Kasowanie danych: 9

10 1. Plan pracy Po załączeniu tej opcji użytkownik przechodzi do edycji ustawień sterowania tygodniowego dla każdego dnia tygodnia z osobna. Za pomocą przycisków oraz użytkownik wybiera dzień tygodnia, który chce edytować. TECH Po wyborze dnia tygodnia ukazuje się ekran z przedziałem czasowym danego dnia tygodnia symbol na podziałce czasowej oznacza przypisaną temperaturę komfortową dla danej godziny, jego brak oznacza temperaturę ekonomiczną. Za pomocą przycisków oraz użytkownik przechodzi do edycji kolejnych godzin. Aby zmienić nastawę należy nacisnąć przycisk OPCJE - spowoduje to wyświetlenie w dolnej części ekranu listy możliwości: Zmień (po zaznaczeniu tego punktu użytkownik zmienia temperaturę zadaną w określonym przedziale czasu z ekonomicznej na komfortową lub odwrotnie), Kopiuj (po zaznaczeniu tego punktu nastawa jest kopiowana na kolejne godziny poprzez naciśnięcie przycisku ) oraz Wyjście (po zaznaczeniu tego punktu użytkownik opuści edycje danej godziny bez zmiany nastawy). Na przykładowym zrzucie ekranowym przedstawione są ustawienia temperatur dla poniedziałku. Nastawy temperatur: 00:01 05:00 obowiązuje temperatura ekonomiczna 05:00-08:00 obowiązuje temperatura komfortowa 08:00 14:00 obowiązuje temperatura ekonomiczna 14:00-21:00 obowiązuje temperatura komfortowa 21:00 23:59 obowiązuje temperatura ekonomiczna 2. Kasowanie danych Po wybraniu tej opcji i zatwierdzeniu jej użytkownik wyzeruje wszelkie ustawienia w programie tygodniowym (niezależnie od dnia tygodnia oraz godziny aktywna będzie temperatura zadana ekonomiczna). Kalibracja czujnika Kalibracji dokonuje się przy montażu lub po dłuższym użytkowaniu regulatora, jeżeli temperatura w strefie mierzona przez czujnik wewnętrzny odbiega od rzeczywistej. Zakres regulacji: -10 do +10 ⁰C z dokładnością do 0,1⁰C. Histereza czujnika Opcja ta pozwala wprowadzić tolerancję dla temperatury zadanej zapobiegającą niepożądanym oscylacjom przy minimalnych wahaniach temperatury (w zakresie 0 10⁰C) z dokładnością do 0,1 C. Przykład: gdy temperatura zadana jest 23⁰C a histereza zostanie ustawiona na 1⁰C, regulator pokojowy zacznie wskazywać niedogrzanie pomieszczenia po spadku temperatury w mieszkaniu do 22⁰C. 10

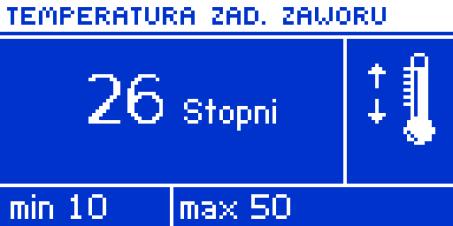

11 ST-263 instrukcja obsługi V.c.3) Zawór Sterownik ST-263 może obsługiwać dodatkowy zawór za pomocą modułu zaworu (np.: ST-431N). Regulatory te komunikują się ze sobą bezprzewodowo, ale konieczne jest przeprowadzenie procesu rejestracji. Do obsługi zaworu służy szereg parametrów, co pozwala dostosować działanie do indywidualnych potrzeb. Rejestracja Ustawienie poszczególnych parametrów zaworu dodatkowego możliwe jedynie po dokonaniu prawidłowej rejestracji zaworu przez wprowadzenie numeru modułu (numer ten widnieje na obudowie modułu sterującego np.: ST-431N). Stan zaworu Funkcja umożliwia czasowe wyłączenie zaworu. Ponowne załączenie zaworu nie wymaga ponownego przeprowadzania procesu rejestracji. Temperatura zadana zaworu Funkcja służy do ustawiania temperatury zadanej zaworu. Jest ona mierzona na czujniku zaworu. Kontrola temperatury Parametr ten decyduje o częstotliwości pomiaru (kontroli) temperatury wody za zaworem do instalacji C.O. Jeśli czujnik wskaże zmianę temperatury (odchyłkę od zadanej), wówczas elektrozawór uchyli się lub przymknie o ustawiony skok, aby powrócić do temperatury zadanej. Czas otwarcia Parametr określający czas, jaki jest potrzebny siłownikowi zaworu, aby otworzyć zawór od pozycji 0% do 100%. Czas ten należy dobrać zgodnie z posiadanym siłownikiem zaworu (podany na tabliczce znamionowej). Skok jednostkowy Jest to maksymalny skok jednorazowy (otwarcia lub przymknięcia), jaki zawór może wykonać podczas jednego próbkowania temperatury. Im skok jednostkowy jest mniejszy, tym precyzyjniej można osiągnąć zadaną temperaturę, lecz zadana ustala się przez dłuższy czas. Minimalne otwarcie Parametr określa, jakie otwarcie zaworu może być najmniejsze. Dzięki temu parametrowi możemy zostawić zawór minimalnie uchylony, żeby zachować najmniejszy przepływ. 11

12 TECH Typ zaworu Za pomocą tego ustawienia użytkownik dokonuje wyboru rodzaju sterowanego zaworu pomiędzy: CO - ustawiamy, gdy chcemy regulować temperaturę na obiegu C.O. PODLOGOWY - ustawiamy, gdy chcemy regulować temperaturę na obiegu ogrzewania podłogowego. Typ podłogowy zabezpiecza instalację podłogową przed niebezpiecznymi temperaturami. Jeśli rodzaj zaworu jest ustawiony, jako C.O. a zostanie on podłączony do instalacji podłogowej, to grozi to zniszczeniem delikatnej instalacji podłogowej. Pogodówka sterowanie pogodowe Aby funkcja pogodowa była aktywna należy umieścić czujnik zewnętrzny w nienasłonecznionym i nienarażonym na wpływy atmosferyczne miejscu. Po zainstalowaniu i podłączeniu czujnika (zaznaczenie odpowiedniej opcji w menu głównym sterownika) należy załączyć funkcję Pogodówka w menu sterownika. Aby zawór pracował prawidłowo, ustawia się temperaturę zadaną (za zaworem) dla czterech pośrednich temperatur zewnętrznych: -20ºC, -10ºC, 0ºC oraz 10ºC. W celu ustawienia zadanej temperatury należy za pomocą strzałek PRAWO lub LEWO zaznaczyć określoną temperaturę zewnętrzną a następnie strzałkami GÓRA lub DÓŁ wybrać żądaną temperaturę. Na wyświetlaczu pojawi się ustawiona przez nas krzywa grzania. Krzywa grzania jest to krzywa, według której wyznacza się temperaturę zadaną sterownika na podstawie temperatury zewnętrznej. W naszym sterowniku krzywa ta jest konstruowana na podstawie czterech punktów temperatur zadanych dla odpowiednich temperatur zewnętrznych. Im więcej punktów konstruujących krzywą, tym większa jest jej dokładność, co pozwala na elastyczne jej kształtowanie. W naszym przypadku cztery punkty wydają się bardzo dobrym kompromisem pomiędzy dokładnością oraz łatwością ustawiania przebiegu tej krzywej.! UWAGA Po załączeniu sterowania pogodowego niedostępny jest parametr Temperatura zadana zaworu (menu główne ustawienia zaworów). Ochrona powrotu Funkcja ta pozwala na ustawienie ochrony kotła przed zbyt chłodną wodą powracającą z głównego obiegu, która mogłaby być przyczyną korozji niskotemperaturowej kotła. Ochrona powrotu działa w ten sposób, że gdy temperatura jest zbyt niska, to zawór przymyka się do czasu, aż krótki obieg kotła osiągnie odpowiednią temperaturę. Po załączeniu tej funkcji użytkownik nastawia minimalną dopuszczalną temperaturę powrotu. 12

13 ST-263 instrukcja obsługi Urządzenie regulatora pokojowego Funkcja ta umożliwia zaprogramowanie oddziaływania ustawień regulatora pokojowego na konkretny zawór. Regulator pokojowy opcja ta służy do określenia rodzaju regulatora pokojowego, współpracującej z zaworem. Dostępne są następujące opcje: Wyłączony stan regulatora pokojowego nie ma wpływu na ustawienia zaworu Regulator standard dwustanowy regulator. Ustawienie to dotyczy regulatora podłączonego bezpośrednio do modułu sterującego zaworem. Obniżenie pokojówki - Gdy regulator pokojowy osiągnie zadaną temperaturę w mieszkaniu (zgłosi dogrzanie), temperatura zadana na zaworze, spadnie o podaną w tym miejscu wartość. Korekta czujnika zewnętrznego Funkcja ta umożliwia kalibrację temperatury czujnika zewnętrznego bezprzewodowego. Ustawienia fabryczne Parametr ten pozwala powrócić do ustawień danego zaworu zapisanych przez producenta. Przywrócenie ustawień fabrycznych nie zmienia ustawionego typu zaworu (C.O. lub podłogowy). Usunięcie zaworu Funkcja ta służy do całkowitego usunięcia zaworu z pamięci sterownika. Usunięcie zaworu wykorzystuje się np. przy demontażu zaworu lub wymianie modułu (konieczna ponowna rejestracja nowego modułu). Informacje o programie W funkcji tej użytkownik może sprawdzić jaką wersję programu posiada moduł sterujący zaworu V.c.4) Pompa Regulator ST-263 steruje pracą pompy włącza pompę, po otrzymaniu sygnału o niedogrzaniu w którejkolwiek ze stref lub gdy temperatura zadana na zaworze wbudowanym nie został osiągnięta (w sytuacji gdy zawór jest załączony). W momencie, gdy wszystkie regulatory pokojowe przekażą sygnał o dogrzaniu oraz temperatura zadana na zaworze zostanie osiągnięta (jeśli zawór jest załączony) sterownik wyłącza pompę. Funkcja Opóźnienie pozwala użytkownikowi ustawić czas opóźnienia włączenia pompy po otrzymaniu sygnału o niedogrzaniu lub po spadku temperatury na zaworze poniżej zadanej. 13

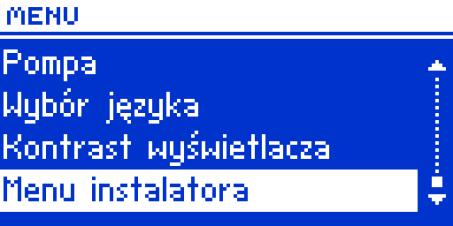

14 TECH V.c.5) Tryb letni Załączenie trybu letniego spowoduje zamknięcie wszystkich zaworów niezależnie od wskazań czujników i załączenie pompy. V.c.6) Praca ręczna Funkcja ta umożliwia kontrolę działania poszczególnych urządzeń. Użytkownik ma możliwość ręcznego załączenia każdego z urządzeń: pompa, styk beznapięciowy oraz poszczególne siłowniki zaworów. V.c.7) Menu instalatora Menu instalatora jest przeznaczone do obsługi przez osoby z odpowiednimi kwalifikacjami i służy głównie do ustawień dodatkowych funkcji sterownika. 1) Rejestracja Przy zastosowaniu bezprzewodowych siłowników termostatycznych konieczne jest przeprowadzenie procesu rejestracji danego siłownika w strefie. Użytkownik ma do wyboru 6 stref (Zawór 1 8), w każdej ze stref można zarejestrować maksymalnie 9 siłowników. Proces rejestracji: 1. Montujemy siłownik termostatyczny na grzejniku. 2. W menu sterownika ST-263 przechodzimy do opcji Rejestracja w Menu instalatora. 3. Wybieramy numer strefy w którym chcemy zarejestrować dany siłownik, a następnie opcję Rejestracja. 4. Naciskamy przycisk rejestracji na siłowniku. Trzeba to zrobić w ciągu 30 sekund od naciśnięcia opcji Rejestracja po tym czasie sterownik ST-263 uzna proces rejestracji za nieudany. 5. Jeśli rejestracja jest przeprowadzona poprawnie na wyświetlaczu pojawi się komunikat informujący o powodzeniu rejestracji, oraz informacja o liczbie zarejestrowanych zaworów. W przypadku błędu w procesie rejestracji na wyświetlaczu pojawi się komunikat informujący o tym. Możliwe są trzy przyczyny błędu: a. Próba rejestracji więcej niż dziewięciu siłowników. b. Próba rejestracji już zarejestrowanego siłownika. c. W ciągu 30 sekund nie ma sygnału z siłownika zaworu Przycisk rejestracji na bezprzewodowym siłowniku termostatycznym. 14

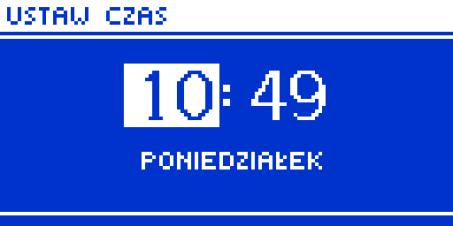

15 ST-263 instrukcja obsługi 2) Regulator pokojowy Funkcja pozwala na uaktywnienie podłączonego regulatora pokojowego, przeznaczonego do współpracy z listwą ST-285. Regulator pokojowy umożliwia zmianę nastaw w poszczególnych strefach, temperatury zadanej zaworu oraz podgląd aktualnych parametrów pracy. 3) Zegar Funkcja pozwala ustawić aktualną godzinę oraz dzień tygodnia. 4) Ustawienia fabryczne Funkcja umożliwia przywrócenie nastaw fabrycznych sterownika. V.c.8) Wybór języka Funkcja pozwala na zmianę wersji językowej sterownika. V.c.9) Kontrast wyświetlacza Funkcja pozwala na dostosowanie kontrastu wyświetlacza do indywidualnych potrzeb. V.c.10) Informacje o programie Funkcja umożliwia podgląd wersji programowej sterownika. 15

16 VII. VIII. Zabezpieczenia i alarmy TECH W celu zapewnienia maksymalnie bezpiecznej i bezawaryjnej pracy regulator posiada szereg zabezpieczeń. W przypadku alarmu załącza się sygnał dźwiękowy i na wyświetlaczu pojawia się odpowiedni komunikat. Automatyczna kontrola czujnika W razie uszkodzenia czujnika temperatury zaworu lub czujnika zewnętrznego uaktywnia się alarm dźwiękowy, sygnalizując dodatkowo na wyświetlaczu odpowiednią usterkę, np: Czujnik uszkodzony. Pompa pracuje niezależnie od aktualnej temperatury. Alarm będzie aktywny do momentu wymiany czujnika na nowy. Bezpiecznik Regulator posiada wkładkę topikową rurkową WT 3,15A, o wymiarach 5x20mm, zabezpieczające sieć. UWAGA: nie należy stosować bezpiecznika o wyższej wartości. Założenie większego bezpiecznika może spowodować uszkodzenie sterownika. Dane techniczne L.p. Wyszczególnienie Jedn. 1 Zasilanie V 230V/50Hz +/-10% 2 Maksymalny pobór mocy W 7 3 Temperatura otoczenia O C Obciążenie wyjścia pompy C.O A 0,5 5 Zakres pomiaru temperatury CO O C Dokładność pomiaru O C 1 7 Wytrzymałość temp. czujnika O C Wkładka bezpiecznikowa A 3,15 16

17 ST-263 instrukcja obsługi Spis treści I. Bezpieczeństwo... 2 II. Opis urządzenia... 3 III. Montaż sterownika... 4 IV. Komunikacja z innymi urządzeniami... 6 V. Pierwsze uruchomienie... 6 VI. Obsługa sterownika... 6 V.a) Zasada działania... 6 V.b) Widok i opis ekranu głównego... 7 V.c) Funkcje sterownika menu główne... 7 V.c.1) Schemat blokowy menu sterownika... 7 V.c.2) Czujniki... 9 V.c.3) Zawór V.c.4) Pompa V.c.5) Tryb letni V.c.6) Praca ręczna V.c.7) Menu instalatora ) Rejestracja ) Regulator pokojowy ) Zegar ) Ustawienia fabryczne V.c.8) Wybór języka V.c.9) Kontrast wyświetlacza V.c.10) Informacje o programie VII. Zabezpieczenia i alarmy Bezpiecznik VIII. Dane techniczne

18 TECH Deklaracja zgodności nr 150/2015 Firma TECH, z siedzibą w Wieprzu 1047A, Wieprz, deklaruje z pełną odpowiedzialnością, że produkowany przez nas termoregulator ST V, 50Hz, spełnia wymagania Rozporządzenia Ministra Gospodarki Pracy i Polityki Społecznej (Dz.U. Nr 155, poz. 1089) z dnia 21 sierpnia 2007 r., wdrażającego postanowienia Dyrektywy Niskonapięciowej (LVD) 2006/95/WE, Ustawy z dnia o Kompatybilności Elektromagnetycznej (Dz.U ) wdrażającej postanowienia Dyrektywy (EMC) 2004/108/WE, oraz Rozporządzenia Ministra Gospodarki z dnia 8 maja 2013r. w sprawie zasadniczych wymagań dotyczących ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym wdrażającego postanowienia dyrektywy ROHS 2011/65/WE. Do ocen zgodności zastosowano normy zharmonizowane PN-EN :2011, PN-EN :2012. Wyrób oznaczono CE: Wieprz,
