1 GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Adres: ul. Armii Krajoej 4 KRS Opole NIP: tel/fax: telefon komórkoy: Adres internetoy:.geoiert.com geoiert@geoiert.com PROJEKTOWANIE I WYKONASTWO W ZAKRESIE: geologii inżynierskiej, geotechniki i hydrogeologii, obsługa budó, kontrola podsypek, ekspertyzy geotechniczne, piezometry, ochrona środoiska. Tytuł: Dokumentacja badań podłoża gruntoego dla potrzeb budoy podestó obsługoych cementoozó na terenie cementoni Górażdże Cement S.A. Choruli, ul. Cementoa 1. Zleceniodaca: TECHMEKO Sp. z o.o. ul. Gliicka 177A Rybnik Opracoał: mgr inż. geologii Marcin Rzepka Zatierdził: mgr geologii Gabriel Marek Rzepka 2017 rok, m-c grudzień

2 Chorula ul. Cementoa 1 podesty obsługoe cementoozó S P I S T R E Ś C I 1. Wstęp Opis prac terenoych i dokumentacyjnych badanego podłoża Położenie i budoa geologiczna Otory nr: 1, Otór nr Warunki hydrogeologiczne Opis arsty geotechnicznych Nasypy niebudolane Grunty rodzime Czartorzęd Trias Wnioski i zalecenia... 8 Z A Ł Ą C Z N I K I 1.1. Mapa orientacyjna skali 1: Mapa dokumentacyjna skali 1: Przekrój i profil geotechniczny 3. Parametry geotechniczne arst 4. Karty otoru geotechnicznego 5. Opis symboli GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Opole, ul. Armii Krajoej 4, tel: Strona 1 z 9

3 Chorula ul. Cementoa 1 podesty obsługoe cementoozó 1. Wstęp Niniejsze opracoanie formie Dokumentacji badań podłoża gruntoego... ykonano na zlecenie TECHMEKO Sp. z o.o. Rybnik ul. Gliicka 177A. Dokumentację badań podłoża gruntoego... ykonano zgodnie z oboiązującym przepisami: Rozporządzeniem Ministra Transportu, Budonicta i Gospodarki Morskiej z dnia 25 kietnia 2012 r. spraie ustalania geotechnicznych arunkó posadoienia obiektó budolanych (Dz. U poz. 463), Polską Normą PN EN Eurokod 7 Projektoanie geotechniczne część 2: Rozpoznanie i badanie podłoża gruntoego, Polską Normą: PN EN ISO Badania geotechniczne. Oznaczanie i klasyfikacja gruntó część 1: Oznaczanie i opis, Polską Normą PN EN ISO Badania geotechniczne. Oznaczanie i klasyfikacja gruntó część 2: Zasady klasyfikoania. Tematem jest rozpoznanie podłoża gruntoego dla potrzeb budoy podestó obsługoych cementoozó na terenie cementoni Górażdże Cement S.A. Choruli. Z uagi na małą zmienność litologiczną gruntó rodzimych, brak podłożu gruntó organicznych i słabonośnych, arunki gruntoe przyjęto jako proste. Zakres prac terenoych i kameralnych obejmoał: izję lokalną terenu, ytyczenie miejsc ierceń, ykonanie otoró badaczych, pobranie próbek gruntó kategorii B o klasie jakości 3 5 (naturalna ilgotność i uziarnienie) zgodnie z PN EN , pobranie próbek skał kategorii B edług PN EN ISO , badanie makroskopoe pobranych prób, GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Opole, ul. Armii Krajoej 4, tel: Strona 2 z 9

4 Chorula ul. Cementoa 1 podesty obsługoe cementoozó określenie rzędnej ysokościoej otoró badaczych przy pomocy odbiornika GNSS/RTK, opracoanie przekroju i profilu geotechnicznego oraz karty otoró, ustalenie parametró geotechnicznych gruntó dla ydzielonej arsty geotechnicznej przez korelację z PN 81/B-03020, opracoanie mapy orientacyjnej raz z zaznaczeniem terenu badań, uzupełnienie dostarczonej przez Zleceniodacę mapy dokumentacyjnej skali 1:1000 miejscami otoró badaczych i linią przekroju, sporządzenie części opisoej dokumentacji. 2. Opis prac terenoych i dokumentacyjnych badanego podłoża W ramach prac terenoych ykonano 3 otory badacze. Sąsiadujące otory badacze nr: 1, 2 ykonano do głębokości 3.0 m p.p.t., otór nr 3 do głębokości 4.0 m p.p.t. Ilość, lokalizację i głębokość otoró określił Zleceniodaca. Rzędne ysokościoe otoró badaczych i lokalizację yznaczono na podstaie systemu GNSS/RTK z dokładnością ±0.10 m. Prace iertnicze ykonano iertnicą mechaniczną H20SG. Głębokość badań obejmuje szystkie arsty, na które będą oddziałyać projektoane podesty obsługoe cementoozó. Odierty i pobranie prób do badań makroskopoych ykonano sposób zapeniający uzyskanie jak najiększej ilości informacji na temat stratygrafii podłoża i ich parametró geotechnicznych. Podczas ierceń pobierano na bieżąco do analizy makroskopoej próby gruntu metodą pobierania prób kategorii B, aby otrzymać próby o klasie jakości 3 5 tj. zaierające szystkie składniki gruntu in situ ich oryginalnych proporcjach i naturalnej ilgotności. Struktura gruntu prób kategorii B może zostać naruszona. Prace terenoe ykonano pod nadzorem upranionego geologa 29 listopada 2017 r. Po odierceniu otory zlikidoano zasypując postałym podczas ierceń urobkiem. Prace geologiczne nie miały żadnego płyu na obszary chronione, tym na Obszary Natura Jest to teren czynnego zakładu produkcyjnego. GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Opole, ul. Armii Krajoej 4, tel: Strona 3 z 9

5 Chorula ul. Cementoa 1 podesty obsługoe cementoozó 3. Położenie i budoa geologiczna Miejsce badań położone jest na terenie cementoni Górażdże Cement S.A. Choruli. Według podziału Polski na makroregiony jest to pogranicze Niziny Śląskiej i zachodniej części Wyżyny Śląskiej. Rzędne ysokościoe sąsiadujących otoró nr: 1 i 2 ynoszą m n.p.m m n.p.m. Różnica zględna ysokości ynosi 0.38 m. Rzędna otoru nr 3 oddalonego linii prostej o ok m od pozostałych ynosi m n.p.m. Teren łagodnie opada kierunku południoym. Wiercenia ykonano z naierzchni zielonych. Podłoże budują grunty czartorzędoe, stropoej części piaszczyste. W rejonie otoru nr 2, od głębokości 2.5 m p.p.t. są podścielone gliną piaszczystą. W rejonie otoró nr: 1 i 3 od głębokości m p.p.t. podłoże budują grunty ieku triasoego: zietrzeliny gliniaste apieni tardoplastyczne, zietrzeliny apieni bardzo spękane. Wraz ze zrostem głębokości przechodzą apienie średnio spękane Otory nr: 1, 2 Podłoże rozpoznano do głębokości 3.0 m p.p.t. W rejonie otoru nr 1 do głębokości 0.3 m p.p.t. zalega nasypy niebudolany z gleby przemieszanej z piaskiem średnim i okruchami apieni. Poniżej, do głębokości 1.0 m p.p.t. rejonie otoru nr 1 i do głębokości 2.5 m p.p.t. rejonie otoru nr 2 podłoże budują grunty piaszczyste, średnio zagęszczone (I D =0.50). W rejonie otoru nr 1 stierdzono piaski średnie z okruchami apieni, rejonie otoru nr 2 piaski drobne lekko zaglinione, stropoej części z domieszka żiró. Piaski drobne podścielone są gliną piaszczystą tardoplastyczną (I L =0.20). W rejonie otoru nr 1 strefie głębokości m p.p.t. zalega zietrzelina gliniasta apieni, tardoplastyczna (I L =0.20), poniżej strefie głębokości m p.p.t. przechodzi zietrzelinę apieni bardzo spękaną, głębiej grunty skaliste postaci apieni, średnio spękane. Wiercenia zakończono na głębokości 3.0 m p.p.t. Graficzną budoę podłoża przedstaia zał. nr 2, przekrój I. GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Opole, ul. Armii Krajoej 4, tel: Strona 4 z 9

6 Chorula ul. Cementoa 1 podesty obsługoe cementoozó 3.2. Otór nr 3 Naierzchnią jest arsta gleby grubości 0.2 m. Poniżej strefie głębokości m p.p.t. podłoże budują piaski średnie, średnio zagęszczone (I D =0.50), spągoej części z okruchami apieni. W strefie głębokości m p.p.t. stierdzono zietrzelinę gliniastą apieni, tardoplastyczną (I L =0.20), głębiej grunty skaliste postaci apieni, średnio spękane. Graficzną budoę podłoża przedstaia zał. nr 2, profil. 4. Warunki hydrogeologiczne Podczas ykonyania badań do głębokości m p.p.t. ody gruntoej nie stierdzono. Wiercenia ykonano późną jesienią, pod koniec listopada. W dokumentacji archialnej ykonanej marcu 2016 r. odę gruntoą naiercono na głębokości 8.5 m p.p.t., co odpoiadało óczas rzędnej ysokościoej m n.p.m. Występująca oda gruntoa ziązana jest ze skałami apiennymi i należy do ód szczelinoo-poroych, jej ahania mogą dochodzić do ok. ±1.5 m od poziomu udokumentoanego i uzależnione są od ilości opadó atmosferycznych, roztopó, okresó suszy itp. Strefa przemarzania gruntu edług PN-81/B dla tej części Polski ynosi h z =1.0 m. 5. Opis arsty geotechnicznych Podłoże budują grunty nasypoe, poniżej grunty rodzime okresu czartorzędu i triasu. Wydzielono V arst geotechnicznych Nasypy niebudolane Warsta I (nasypy niebudolane) Nasypy niebudolane, bary ciemnoszarej, budują podłoże rejonie otoru nr 1 do nieielkiej głębokości 0.3 m. Zbudoane są z przemieszanych: gleby, piasku GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Opole, ul. Armii Krajoej 4, tel: Strona 5 z 9

7 Chorula ul. Cementoa 1 podesty obsługoe cementoozó średniego, okruchó apieni. Są gruntami nienośnymi, lecz ze zględu na nieielką grubość nie będą brały udziału posadoieniu projektoanego podestu, vide zał. nr 2, przekrój I. Stopień zagęszczenia: luźne I D = Grunty rodzime Czartorzęd Warsta (piaski średnie) Warsta I (piaski drobne) Warsta IV (glina piaszczysta) Piaski średnie, bary brązoej. Budują podłoże rejonie otoru nr 1 strefie głębokości m p.p.t. Są lekko zaglinione, zaierają okruchy apieni. W rejonie otoru nr 3 piaski średnie budują podłoże strefie głębokości m p.p.t. W strefie głębokości m p.p.t. zaierają okruchy apieni. Piaski średnie zalegają na stropie zietrzeliny gliniastej apieni, vide zał. nr 2, przekrój I i profil. Stopień zagęszczenia: średnio zagęszczone I D =0.50 Orientacyjna artość dopuszczalnych obciążeń: k 2 =2.9 kg/cm 2, (0.29 MPa) Piaski drobne, lekko zaglinione, bary ciemnobrązoej, głębiej jasnobrązoej. Zalegają podłożu strefie głębokości m p.p.t. W stropoej części zaierają domieszkę żiró. Wraz ze zrostem głębokości przechodzą glinę piaszczystą, vide zał. nr 2, przekrój I. Stopień zagęszczenia: średnio zagęszczone I D =0.50 Orientacyjna artość dopuszczalnych obciążeń: k 2 =2.0 kg/cm 2, (0.20 MPa) Glina piaszczysta, bary brązoej, tardoplastyczna. Została stierdzona pod piaskami drobnymi lekko zaglinionymi otorze nr 2, od głębokości 2.5 m p.p.t. GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Opole, ul. Armii Krajoej 4, tel: Strona 6 z 9

8 Chorula ul. Cementoa 1 podesty obsługoe cementoozó Spąg do głębokości ykonanych badań tj. 3.0 m p.p.t. nie został przeiercony, vide zał. nr 2, przekrój I. Stopień plastyczności: tardoplastyczna I L =0.20 Orientacyjna artość dopuszczalnych obciążeń: k 2 =2.2 kg/cm 2, (0.22 MPa) Trias Warsta V (zietrzeliny gliniaste apieni) Warsta VI (zietrzeliny apieni) Warsta V (apienie) Zietrzeliny gliniasta apieni, bary brązoej, brązooszarej. Są efektem ietrzenia stropoej części gruntó skalistych postaci apieni. Budują podłoże rejonie otoru nr 1 strefie głębokości m p.p.t. oraz rejonie otoru nr 3 strefie głębokości m p.p.t., vide zał. nr 2, przekrój I i profil. Stopień plastyczności: tardoplastyczna I L =0.20 Orientacyjna artość dopuszczalnych obciążeń: k 2 =2.3 kg/cm 2, (0.23 MPa) Zietrzeliny apieni, bary brązoej, bardzo spękane. Budują podłoże bezpośrednio pod zietrzeliną gliniastą apieni, rejonie otoru nr 1 strefie głębokości m p.p.t. Wraz ze zrostem głębokości przechodzą apienie, vide zał. nr 2, przekrój I. Wytrzymałość na ściskanie: R C 3 MPa) Orientacyjna artość dopuszczalnych obciążeń: k bs = 3.0 kg/cm 2, (0.30 MPa) Wapienie, bary jasnoszarej, średnio spękane. Budują podłoże rejonie otoru nr 1 od głębokości 2.0 m p.p.t. Wiercenie zakończono na głębokości 3.0 m p.p.t. W rejonie otoru nr 3 apienia budują podłoże od głębokości 1.8 m p.p.t. Wiercenie zakończono na głębokości 4.0 m p.p.t., vide zał. nr 2, przekrój I i profil. GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Opole, ul. Armii Krajoej 4, tel: Strona 7 z 9

9 Chorula ul. Cementoa 1 podesty obsługoe cementoozó Wytrzymałość na ściskanie: R C 5 MPa) Orientacyjna artość dopuszczalnych obciążeń: k ss = 6.0 kg/cm 2, (0.60 MPa) Stopień zagęszczenia nasypó niebudolanych określono oporem śidra czasie ykonyania ierceń. Stopień plastyczności gruntó spoistych określono metodą ałeczkoania. Charakterystyczne artości parametró geotechnicznych dla ydzielonych arst yznaczono metodą B zgodnie z normą PN-81/B g zależności korelacyjnych I L i I D jako parametry iodący, a pozostałymi parametrami. Wartości te odczytano z tabel i ykresó. Dane zestaiono zał. nr 3 Parametry geotechniczne arst. Orientacyjną artość dopuszczalnych obciążeń gruntó mineralnych i skalistych określono na podstaie tabeli 12-2 Z. Wiłun Zarys geotechniki. 6. Wnioski i zalecenia a) W rejonie otoru nr 1 do głębokości 0.3 m p.p.t. zalegają nasypy niebudolane. Stropoą część podłoża do głębokości m p.p.t. budują grunty piaszczyste postaci piaskó średnich i piaskó drobnych, lekko zaglinionych, z domieszką żiró i okruchó apieni. W rejonie otoru nr 2 piaski drobne przechodzą gliny piaszczyste. W rejonie otoró nr: 1 i 3 piaski średnie są podścielone zietrzeliną gliniastą apieni, zietrzeliną apieni. Głębsze podłoże budują grunty skaliste postaci apieni. Wiercenia zakończono na głębokości 3.0 m p.p.t. i 4.0 m p.p.t. b) Nasypy niebudolane (arsta I) są gruntami nienośnymi, lecz ze zględu na nieielką grubość zostaną ybrane z podłoża podczas prac ziemnych. c) Budujące podłoże grunty rodzime mineralne i skaliste (arsty: - V) są gruntami nośnymi i nadają się do bezpośredniego posadoienia fundamentó projektoanej inestycji, z uzględnieniem parametró geotechnicznych zaartych zał. nr 3 i orientacyjnych artości dopuszczalnych obciążeń. GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Opole, ul. Armii Krajoej 4, tel: Strona 8 z 9

10 Chorula ul. Cementoa 1 podesty obsługoe cementoozó d) Podczas ykonyania badań do głębokości 3.0 m p.p.t. i 4.0 m p.p.t. ody gruntoej nie stierdzono. W dokumentacji archialnej ykonanej marcu 2016 r. odę gruntoą naiercono na głębokości 8.5 m p.p.t., co odpoiadało óczas rzędnej ysokościoej m n.p.m. e) Strefa przemarzania gruntu h z dla tej części Polski ynosi 1.0 m. Opracoał: mgr inż. geologii Marcin Rzepka GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Opole, ul. Armii Krajoej 4, tel: Strona 9 z 9

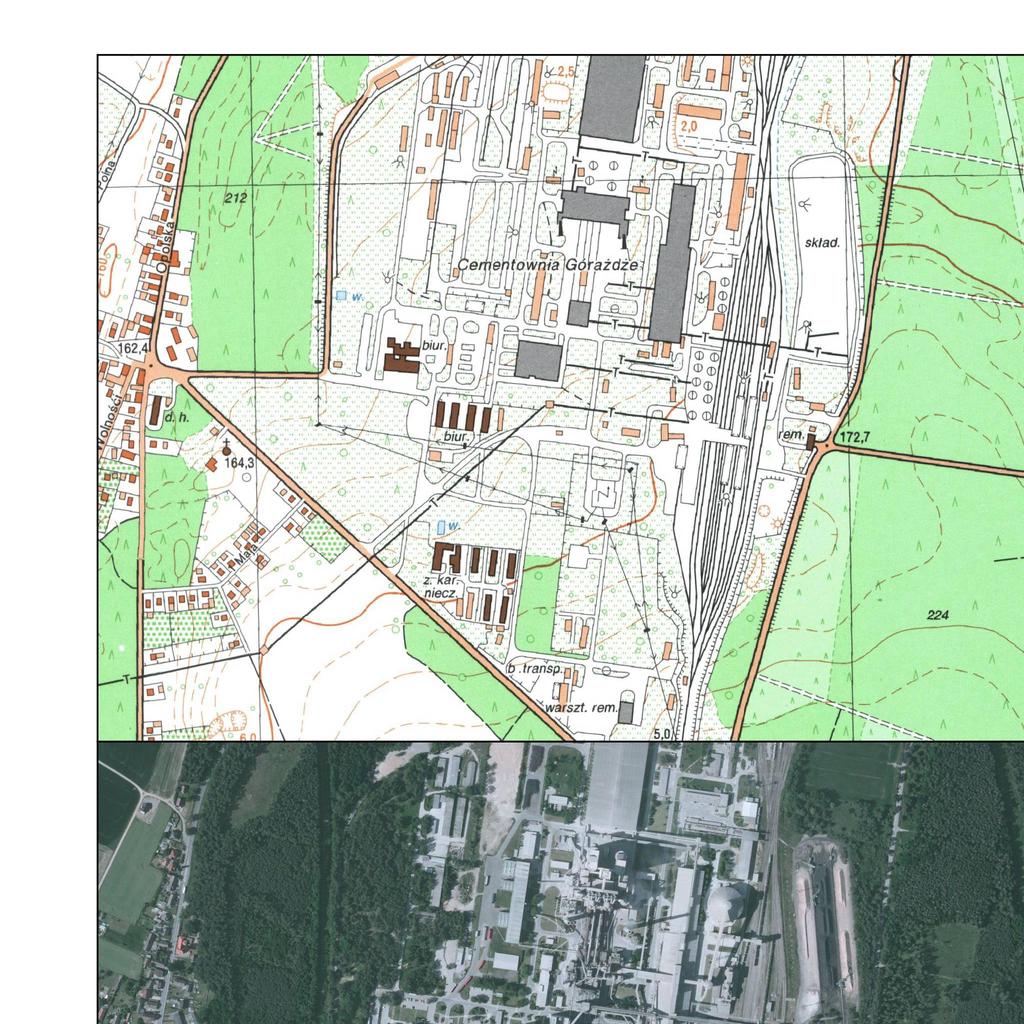

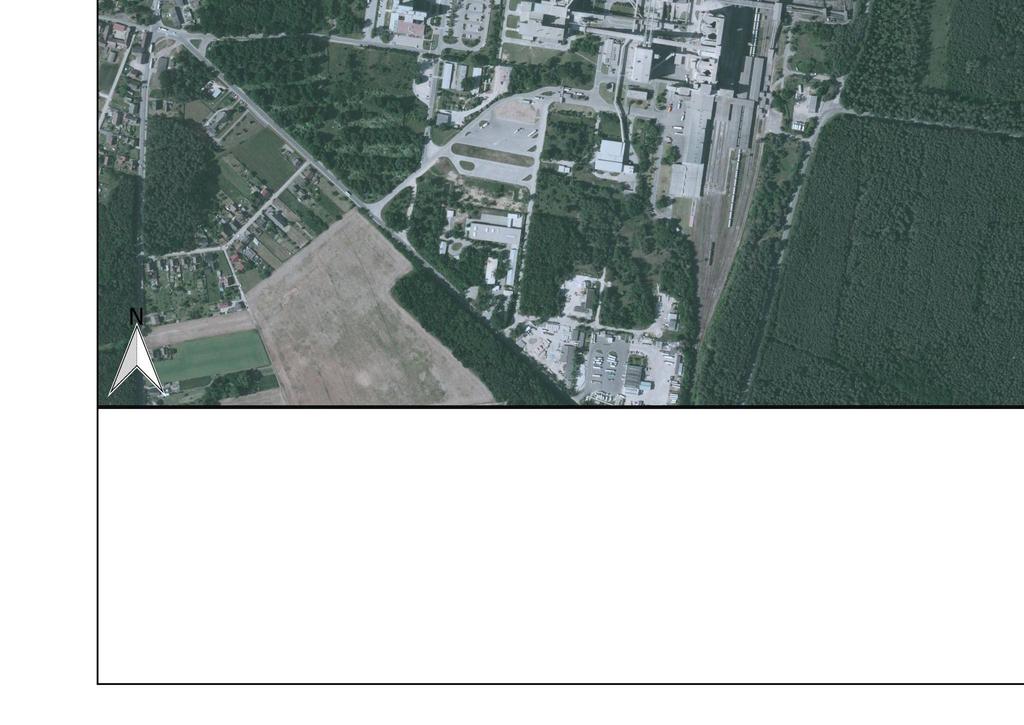

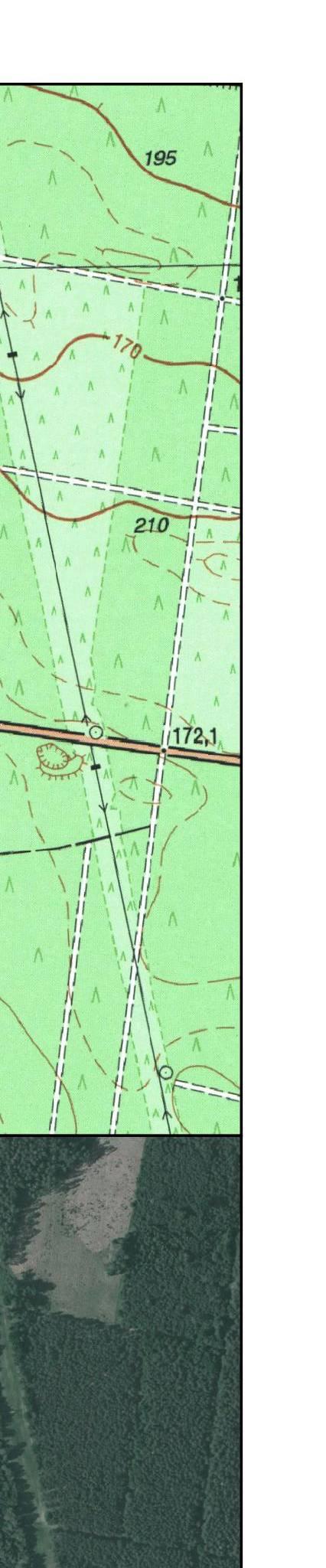

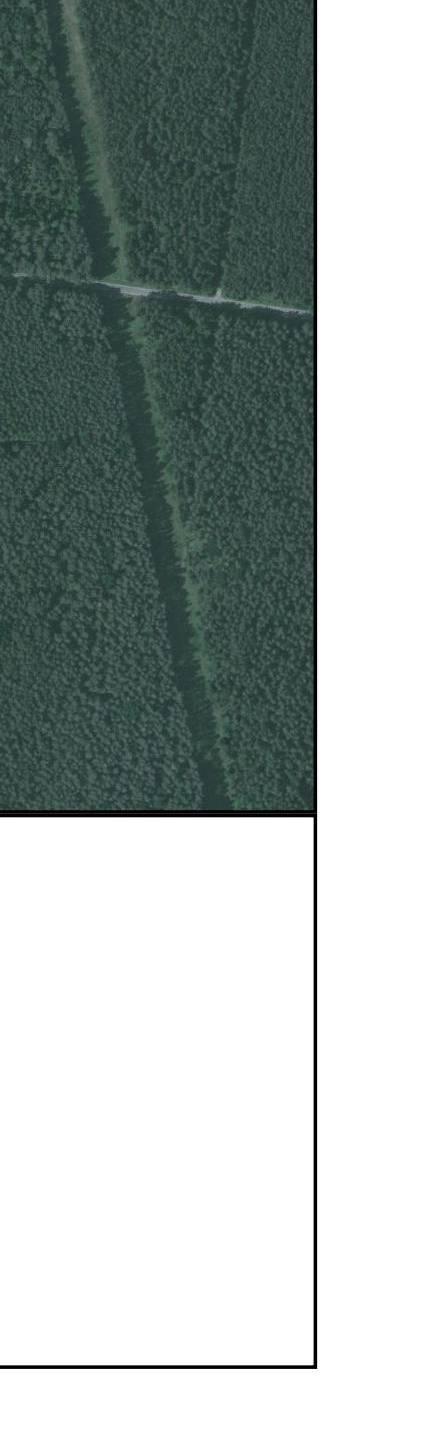

11 Dokumentacja badań podłoża gruntoego dla potrzeb budoy podestó obsługoych cementoozó na terenie cementoni Górażdże Cement S.A. Choruli, ul. Cementoa 1 lokalizacja terenu badań GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. rok założenia firmy 1987 Adres: ul. Armii Krajoej Opole.geoiert.com tel/fax mobile geoiert@geoiert.com Mapa orientacyjna skali 1: Opracoał: mgr inż. Marcin Rzepka Załącznik nr 1.1

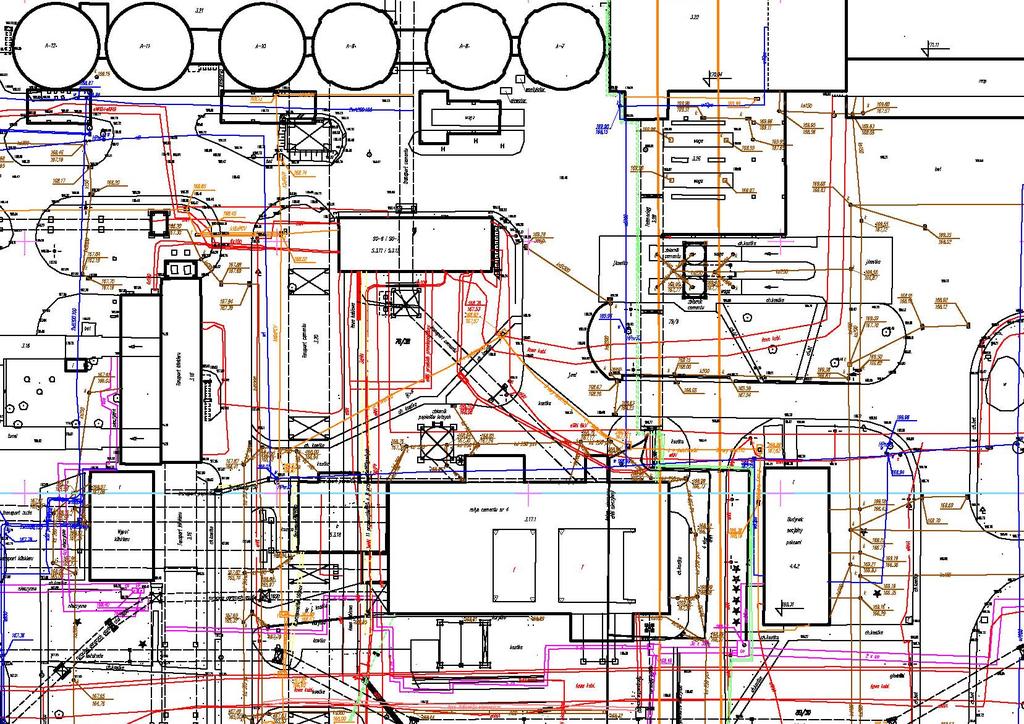

12 I 1/3.0 2/3.0 I 3/4.0 GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. rok założenia firmy 1987 Adres: ul. Armii Krajoej Opole.geoiert.com tel/fax mobile geoiert@geoiert.com Mapa dokumentacyjna skali 1:1000 Załącznik nr 1.2 Dokumentacja badań podłoża gruntoego dla potrzeb budoy podestó obsługoych cementoozó na terenie cementoni Górażdże Cement S.A. Choruli, ul. Cementoa 1 1/3.0 numer otoru iertniczego / głębokość metrach I I linia i numer przekroju geotechnicznego

13 m n.p.m. m n.p.m I Skala 250 1: ln szg tpl bs ss Gł nn Ps++G KWg KW 2.00 I V VI V I IV ln szg szg tpl Gł Gb Pd+Ż+G Pd+G Gp I I IV V VI gleba nasyp niebudolany (gleba, piasek średni, okruchy apieni) piasek średni z okruchami apieni, lekko zagliniony średnio zagęszczony Id=0.50 piasek drobny z domieszką żiru, lekko zagliniony średnio zagęszczony Id=0.50 glina piaszczysta, tardoplastyczna IL=0.20 zietrzelina gliniasta apienia, tardoplastyczna IL=0.20 zietrzelina apienia, bardzo spękana V apień, średnio spękany m 2 Rysunek ykonano programem "GeoStar" Dokumentacja badań podłoża GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Data Nazisko Podpis Opracoał mgr Danuta Matuszek Cementonia Górażdże Cement S.A. Choruli, ul. Cementoa 1 - budoa podestó obsługoych cementoozó Przekrój geotechniczny I 1: Zał.Nr 2 Skala

14 m n.p.m ln szg Gb Ps szg 1.10 Ps tpl V 1.80 KWg ss V 164 Skala 250 1: Gł gleba 161 piasek średni, części spągoej z okruchami apieni, średnio zagęszczony Id= V zietrzelina gliniasta apieni, tardoplastyczna IL= V apień, średnio spękany Dokumentacja badań podłoża GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. Data Nazisko Podpis Opracoał mgr Danuta Matuszek Rysunek ykonano programem "GeoStar" Cementonia Górażdże Cement S.A. Choruli, ul. Cementoa 1 - budoa podestó obsługoych cementoozó Profil geotechniczny 1: Zał.Nr 2 Skala

15 trias czartorzęd nasypy PROFIL STRATORAFICZNO LITOLOGICZNY (STRATIGRAPHY) Numer arsty geotechnicznej (geotechnical layer number) Symbol gruntu edług PN-EN ISO (Soil symbol according to Polish and European Standards) Symbol konsolidacji gruntu (soil consolidation symbol) Wskaźnik skonsolidoania (consolidation index E o / E) Stopień plastyczności (liquidity index) Stopień zagęszczenia (density index) Wilgotność naturalna (natural moisture content) Gęstość objętościoa (bulk density) Spójność gruntu (apparent cohesion intercept) Kąt tarcia enętrznego (angle of shearing resistance) Moduł pierotnego odk. (constrained modulus during primary consolidation) Edometryczny moduł ściśliości pierotnej (oedometer modulus of primary compression) Zaartość sub. organicznych (organic content) PARAMETRY GEOTECHNICZNE WARSTW TEMAT: Cementonia Górażdże Cement S.A. Choruli ul. Cementoa 1 - budoa podestó obsługoych cementoozó OPIS LITOLOGICZNO GENETYCZNO STRATYGRAFICZNY Współczynnik nośności (load factor) (lithological - stratigraphic description) β I L I D n ρ C u φ E 0 M 0 I om % t/m 3 kpa o kpa kpa % N D N C N B I nasyp niebudolany (gleba, piasek średni, okruchy apieni) (embankment) nn (Mg) piasek średni+okruchy apieni, lekko zagliniony (medium sand) Ps++G (MSa) I piasek drobny+żir, lekko zagliniony (fine sand) Pd+ż+G (FSa) IV glina piaszczysta (sand clay) G p (sacl) C V zietrzelina gliniasta apieni (limestone saprolite ith clay) Kg C VI zietrzelina apieni (limestone saprolite) KW R c 3.0 MPa V apień (limestone) R c 5.0 MPa PN-81B Podział gruntó skalistych ze zględu na ytrzymałość na ściskanie. Grunty skaliste, SM (skała miękka)

16 GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. KARTA OTWORU GEOTECHNICZNEGO Profil numer 1 Zał.Nr: 4 Wiertnica: H20SG Miejscoość: Chorula Gmina: Gogolin Poiat: krapkoicki Wojeództo: opolskie Obiekt: podesty obsługoe cementoozó Zleceniodaca: TECHMEKO Sp. z o.o. Wiercenie: GEOWIERT Rzepka Invest Sp. z o.o., Sp. k. Nadzór geologiczny: mgr inż. Marcin Rzepka System iercenia: Mechaniczno-obrotoy Rzędna: m n.p.m. Głębokość: 3.00 m Skala 1 : 50 Data iercenia: Wiercenie Głębokość zierciadła ody [m p.p.t] Stratygrafia Skala [m] Profil Przelot [m] Opis Litologiczny Symbol gruntu Wilgotność Stan gruntu Warsta geotechniczna nasyp niebudolany (gleba, piasek średni, okruchy apienia), ciemnoszary nn ln I 0.30 piasek średni, lekko zagliniony z okruchami apieni, brązoy Ps++G s szg Nasypy Czartorzęd Nasyp Czartorzęd zietrzelina gliniasta apienia, brązoa, brązoo-szara KWg tpl V Trias Trias zietrzelina apienia, brązoa apień, jasnoszary KW bs VI s ss V Profil numer 2 Rzędna: m n.p.m. Data: gleba piasek drobny, lekko zagliniony, z domieszką żiru, ciemnobrązoy Gb ln 1.0 Pd+Ż+G Czartorzęd Czartorzęd 1.60 piasek drobny, lekko zagliniony, jasnobrązoy s szg I 2.0 Pd+G 2.50 glina piaszczysta, brązoa Gp tpl IV Rysunek ykonano programem "GeoStar" zgodnie z Domyslna (zgodna z tematem)

17 GEOWIERT Rzepka Invest Sp. z o.o. Sp. k. KARTA OTWORU GEOTECHNICZNEGO Profil numer 3 Zał.Nr: 4 Wiertnica: H20SG Miejscoość: Chorula Gmina: Gogolin Poiat: krapkoicki Wojeództo: opolskie Obiekt: podesty obsługoe cementoozó Zleceniodaca: TECHMEKO Sp. z o.o. Wiercenie: GEOWIERT Rzepka Invest Sp. z o.o., Sp. k. Nadzór geologiczny: mgr inż. Marcin Rzepka System iercenia: Mechaniczno-obrotoy Rzędna: m n.p.m. Głębokość: 4.00 m Skala 1 : 50 Data iercenia: Wiercenie Głębokość zierciadła ody [m p.p.t] Stratygrafia Skala [m] Profil Przelot [m] Opis Litologiczny Symbol gruntu Wilgotność Stan gruntu Warsta geotechniczna gleba Gb ln 0.20 piasek średni, brązoy Ps Czartorzęd Czartorzęd piasek średni z domieszką okruchó apienia, brązoy zietrzelina gliniasta apienia, brązoa Ps+ s szg KWg tpl V apień, jasnoszary Trias Trias 3.0 s ss V Rysunek ykonano programem "GeoStar" zgodnie z Domyslna (zgodna z tematem)

18 OPIS SYMBOLI UŻYTYCH NA PRZEKROJACH zał. nr 5 nb nn H Nmp Nmg T Gy Kj WB GRUNTY NASYPOWE GRUNTY SKALISTE OPIS SYMBOLI TECHNICZNYCH nasyp budolany nasyp niebudolany ( k kamienie, kr kruszyo, D-dreno, gr gruz, c cegła,żl żużel, m miał lub muł ęgloy, OP odpady przem., OK. odpady komunalne ) GRUNTY ORGANICZNE RODZIME grunt próchniczny namuł piaszczysty namuł gliniasty torf gytie kreda jeziorna ęgiel brunatny 2% < I om < 5% 5% < I om < 30% 5% < I om < 30% I om > 30% GRUNTY MINERALNE RODZIME NIESKALISTE KW KW g KR KR g Ko Ż Żg Po Pog Pr Ps Pd P Pg p Gp G G Gpz Gz G z Ip I I zietrzelina zietrzelina gliniasta rumosz rumosz gliniasty otoczaki żir żir gliniasty pospółka pospółka gliniasta piasek gruby piasek średni piasek drobny piasek pylasty piasek gliniasty pył piaszczysty pył glina piaszczysta glina glina pylasta glina piaszczysta załoa glina zięzła glina pylasta zięzła ił piaszczysty ił ił pylasty kamieniste grubo ziarniste drobno ziarniste spoiste ST SM p-c m-c m c-k ln szg zg bzg z pz tpl pl mpl pł s m m n skała tarda skała miękka piaskoiec mułoiec margiel ęgiel kamienny apień STAN GRUNTÓW NIESPOISTYCH luźny średnio zagęszczony zagęszczony bardzo zagęszczony STAN GRUNTÓW SPOISTYCH zarty półzarty tardoplastyczny plastyczny miękkoplastyczny płynny WILGOTNOŚĆ GRUNTU suchy mało ilgotny ilgotny mokry naodniony < I L < 0 I L < I L < < I L < < I L 0.75 I L > 0.75 ZNAKI DODATKOWE DOTYCZĄCE OPISU GRUNTÓW + // / ( ) 1 IV domieszki przearstienia, kładki na pograniczu naiasie określenia dotyczące składu gruntu INNE OZNACZENIA numer arsty geotechnicznej rzut projektoanego obiektu na przekrój z numerem obiektu i ilością kondygnacji projektoany poziom posadoienia podstaoe granice litologiczno stratygraficzne linie podziału geotechnicznego 4 numer otoru 283,45 rzędna otoru próba o naturalnej strukturze ( NNS ) próba o naturalnej ilgotności ( NW ) próba ody gruntoej 2/3 ilość ałeczkoań grunt suchy lub mało ilgotny grunt ilgotny grunt mokry grunt naodniony 6,5 sobodne zierciadło ody gruntoej 6,8 ustalony poziom ody gruntoej 7,8 naiercony poziom ody gruntoej sączenie ody ع 8,2 penetrometr tłoczkoy ( PP ) ścinarka obrotoa ( TV ) z sonda cylindryczna ( SPT ) s sonda ścinająca obrotoa ( VT ) badania presjometrem rodzaj sondoania i strefa przebadana sondą: DPL lekka dynamiczna DPM średnia dynamiczna DPSH ciężka dynamiczna CPT otór suchy ciskana
