1 AIDE VISU-Schéma v2 Pyta CD-ROM VISU-schéma odpowiada papierowej wersji Noty Technicznej ze Schematami Elektrycznymi o numerze NTxxxx. Podobnie jak papierowe Noty Techniczne ze Schematami Elektrycznymi pyta CD- ROM VISU-Schéma zawiera schematy elektryczne pojazdu od danej daty do nastpnej pyty CD-ROM. WSZYSTKIE pyty CD-ROM VISU-Schéma naley koniecznie zachowa. Nowy CD- ROM nie zastpuje wersji poprzedniej. CD-ROM instalacyjny i szkoleniowy do VISU-Schéma jest dostpny w CLIP. Pyta CD-ROM ma numer katalogowy: Istniej dwie wersje pyt CD VISU: Pyty CD VISU v1: CD rozprowadzane od chwili wprowadzenia VISU w grudniu 2002 do czerwca Pyty CD VISU v2: CD rozprowadzane od lipca Pyty CD v2 zawieraj 2 dodatkowe funkcje: uproszczone drukowanie schematów A3 na 2 kartkach formatu A4 wywietlanie penego ekranu 1/22

2 SPIS TRECI Schemat obsugi...3 Zamówienia...4 Pakiet...4 Zamówienie...4 W jaki sposób mona...?...5 Jaka jest rónica midzy pytami CD VISU-Schémas v1 i v2...5 W jaki sposób mona okreli wersj pyty CD?...5 Jak mona wydrukowa schemat formatu A3 na drukarce A4?...5 Znalezienie prawidowego schematu lub oznaczenia...10 Jednoczesne przegldanie kilku dokumentów w VISU-Schéma...11 Jak odnale element na licie elementów...12 Jak znale dane sowo w dokumencie PDF...14 Jak powikszy cz schematu...16 W jaki sposób wywietli schemat w wersji penoekranowej?...17 Jak wykona pomniejszenie - zmniejszy wielko schematu...17 W jaki sposób zamkn VISU-Schéma lub wyj z tego programu?...19 Pytania / Odpowiedzi...20 Wkadam CD do czytnika i nic si nie dzieje...20 Na caym ekranie wywietla si niebieski obraz wraz z komunikatem zawierajcym danie wprowadzenia CD Nr...20 Wkadam CD, otwierajcy si program to nie Netscape...20 Nie pokazuje si flaga mojego kraju...20 Tekst wywietla si w formie biaego kwadratu / prostokta...20 Dziwne czcionki wywietlaj si w oknie...21 Wywietla si bd - bd 404 lub Komunikat informuje, e Netscape nie moe odnale pliku...21 Wywietla si komunikat odnoszcy si do moliwych problemów zwizanych z bezpieczestwem...22 W oknie pojawia si dziwny tekst...22 Wybrane przeze mnie schematy lub oznaczenia lub dokumenty otwieraj si w nowym oknie...22 Klikam na ikon lub cze i nic si nie dzieje /22

3 1 Wybór prawidowej pyty CD VISU-Schéma Schemat obsugi kwiecie Wprowad CD do urzdzenia CLIP 3 Kliknij na Nr Elementu 4 Kliknij na wybran ikon Schematy Rozmieszczenie mas Inne dokumenty Pomoc w sieci 5 Kliknij na lini kryteriów Oznaczenia WYBÓR SCHEMATU Schematy uoenia wizek przewodów Bezpieczniki i przekaniki 3/22

4 Zamówienia Pakiet Jeden segregator dla wszystkich pojazdów Jedno pudeko na segregator Zestaw 10 wkadek w kolorach pojazdów. W chwili pojawienia si nowego pojazdu Renault wydaje wkadk odpowiadajc zakadce przewidzianej dla nowego samochodu. Np. Megane II - Nr kat Zamówienie Zamawia mona nastpujce elementy: Segregator - Nr kat Zestaw 10 wkadek - Nr kat Pyta CD do instalacji /Pakiet dydaktyczny - Nr kat Instrukcja do instalacji - Nr kat Zakadka Megane II Nr kat Zakadka Scenic II Nr kat /22

5 W jaki sposób mona...? Jaka jest rónica midzy pytami CD VISU-Schémas v1 i v2 Pyty CD v2 zawieraj 2 dodatkowe funkcje: uproszczone drukowanie schematów A3 na 2 kartkach formatu A4 wywietlanie penego ekranu W jaki sposób mona okreli wersj pyty CD? Identyfikacja pyty CD w wersji 1 Na pytach CD VISU v1 nie ma adnych szczególnych oznacze. CD wersja 2 lub 2.1 lub 2.2!" #$%" &'#$% " & ())* podstawie oznaczenia "v2" lub "v2.1" lub "v2.2" wpisanego obok +)$)# Jak mona wydrukowa schemat formatu A3 na drukarce A4? To zaley od wersji pyty CD VISU. 1) CD VISU wersja 1 Zmniejsz wielko schematu do wielkoci ekranu 5/22

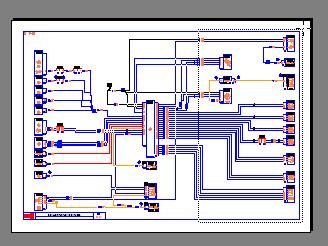

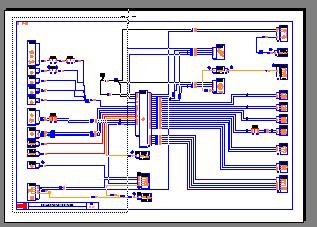

6 Kliknij na wybrane narzdzie, przytrzymaj wcinity lewy przycisk myszy Przesu kursor myszy w kierunku rysunku narzdzia, trzymajc lewy przycisk wcinity Zwolnij lewy przycisk, aby wybra narzdzie Zaznacz jedn trzeci schematu z lewej strony Wydrukuj, klikajc na przycisk drukowania Drukuj 6/22

7 Drukuj przy zastosowaniu prawidowych parametrów 7/22

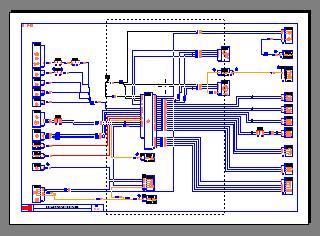

8 Powtórz czynno w celu wydrukowania rodkowej i ostatniej czci schematu 2)!*+ * Drukowanie schematu A3 na dwóch kartkach formatu A4 jest atwiejsze w przypadku pyt CD VISU w wersji 2. Wybierz schemat. Jeeli schemat ma format A3 (schemat kolorowy), z prawej strony listy wywietli si ikona. Kliknij na ikon "drukarki" z prawej strony. Otworzy si penoekranowe okno programu Acrobat Reader. 8/22

9 Czarno-%),+$+,)*# na wykonanie czarno-%-)*+$$ schematu A3 kolorowego na dwóch kartkach formatu A4. Kliknij na przycisk drukowania w Acrobacie. Schemat zostanie wydrukowany automatycznie na 2 kartkach formatu A4. Po zakoczeniu drukowania naley zamkn stron w programie Acrobat Reader, klikajc na krzyyk w górnej czci ekranu, z prawej strony. 9/22

10 Znalezienie prawidowego schematu lub oznaczenia 1. Wybierz waciwy CD-ROM VISU Schéma w zalenoci od a) pojazdu, Clio, Laguna,... b) daty produkcji pojazdu (w razie jej braku - daty pierwszego dopuszczenia do ruchu) 2. Kliknij na element nalecy do poszukiwanej funkcji 3. Kliknij na ikon schematu albo na ikon oznaczenia 4. Wybierz z listy schematów ten, który odpowiada poszukiwanej funkcji oraz kryteriom pojazdu KLIKNIJ NA LINI KRYTERIÓW A NIE NA FUNKCJ WYBIERZ SCHEMAT FUNKCJA KRYTERIA 10/22

11 Jednoczesne przegldanie kilku dokumentów w VISU-Schéma W VISU-Schéma istnieje moliwo jednoczesnego przegldania kilku dokumentów. W tym celu w oknie VISU-Schéma naley uy kombinacji klawiszy Ctrl-N lub skorzysta z menu Netscape'a "Plik / Nowy / okno nawigacji" - patrz ponisza ilustracja. W dolnej czci ekranu, na pasku zada s teraz widoczne dwa okna Netscape'a. Mona przej z jednego okna do drugiego, klikajc na kade z dwóch zada na pasku. Na przykad w oknie 1 mona wywietli schemat, a w oknie 2 oznaczenie. 11/22

12 Jak odnale element na licie elementów Mona odnale dane sowo na licie elementów z lewej strony okna. Konieczne jest wykonanie dwóch operacji : 1/ Wybranie ramki W tym przykadzie wybrana zostaa ramka, w której znajduje si kursor myszy. Ramka ta jest otoczona bia krawdzi. Przesu kursor myszy do ramki zawierajcej list elementów. 12/22

13 Jedno kliknicie mysz umoliwia zaznaczenie ramki zawierajcej list elementów. Ramka jest teraz otoczona bia krawdzi. Poprzednio wybrana ramka staa si szara. 2/ Wywoanie funkcji wyszukiwania przez kombinacj klawiszy: Ctrl-F Wpisz poszukiwane sowo. Kliknij Dalej. 13/22

14 Znalezione sowo jest wytuszczone w górnej czci ramki. Jak znale dane sowo w dokumencie PDF Uwaga: to wyszukiwanie nie da adnych wyników w przypadku schematów elektrycznych. Funkcja wyszukiwania w dokumencie PDF kryje si pod rysunkiem lornetki na pasku ikon PDF. 14/22

15 Wpisz poszukiwane sowo i kliknij Szukaj. Odnalezione sowo zostaje wytuszczone Mona kontynuowa wyszukiwanie w dalszej czci dokumentu przy pomocy ikony. 15/22

16 Jak powikszy cz schematu Kliknij na lup w PDF. Wcinij lewy przycisk myszy. PRZYTRZYMAJ PRZYCISK wcinity, przesuwajc kursor myszy Zaznacz wybran cz. Pu przycisk Zaznaczony obszar zosta powikszony. 16/22

17 W jaki sposób wywietli schemat w wersji penoekranowej? Funkcja dostpna wycznie w przypadku pyt CD VISU w wersji 2. Wybierz schemat z listy Po wybraniu schematu, z prawej strony listy wywietli si ikona "penego ekranu". Kliknij na ikon "penego ekranu", schemat pojawi si w nowym, penoekranowym oknie. W celu zamknicia okna, kliknij na krzyyk w górnej czci ekranu, z prawej strony Jak wykona pomniejszenie - zmniejszy wielko schematu Ustaw kursor myszy na lupie. Wcinij lewy przycisk myszy. PRZYTRZYMAJ PRZYCISK wcinity, wywietli si menu. Przesu kursor myszy na pomniejszenie. 17/22

18 Kliknij na schemat w celu zmniejszenia go. 18/22

19 W jaki sposób zamkn VISU-Schéma lub wyj z tego programu? Przed wyjciem CD-ROM-u VISU-Schéma z czytnika CD, naley: albo zamkn otwarte okno VISU-Schéma KLIKN./ na krzyyk w celu zamknicia okna albo cakowicie wyj z programu Netscape (przycisk Ctrl-Q) 19/22

20 Pytania / Odpowiedzi Wkadam CD do czytnika i nic si nie dzieje Czytnik CD jest uszkodzony Przeprowadzi prób z inn pyt CD-ROM w celu sprawdzenia prawidowego dziaania czytnika CD- ROM. Pyta CD jest brudna lub Oczyci starannie CD-ROM, uywajc ciereczki zarysowana nie gubicej wosków i wykonujc t czynno od rodka w kierunku zewntrznym VISU-Schéma jest Ponownie zainstalowa VISU-Schéma z pyty nieprawidowo zainstalowany Pyta CD jest uszkodzona instalacyjnej CD-ROM Sprawdzi, czy CD-ROM VISU-Schéma nie dziaa na adnym z urzdze CLIP. Skontaktowa si ze sprzedawc. Na caym ekranie wywietla si niebieski obraz wraz z komunikatem zawierajcym danie wprowadzenia CD Nr... CD nie znajduje si w czytniku Oczekiwana pyta CD nie jest pyt VISU-Schéma Pyta CD jest brudna lub zarysowana Pyta CD jest uszkodzona Wkadam CD, otwierajcy si program to nie Netscape VISU-Schéma nie jest prawidowo zainstalowany Nie pokazuje si flaga mojego kraju Sprawdzi obecno CD-ROM-u w czytniku Sprawdzi, czy CD-ROM oczekiwany przez system jest tym, który znajduje si w czytniku. W razie potrzeby zamkn Netscape, wyj i ponownie woy CD-ROM VISU-Schéma. Oczyci starannie CD-ROM, uywajc ciereczki nie gubicej wosków i wykonujc t czynno od rodka w kierunku zewntrznym Sprawdzi, czy CD-ROM VISU-Schéma nie dziaa na adnym z urzdze CLIP. Skontaktowa si ze sprzedawc. Ponownie zainstalowa VISU-Schéma z instalacyjnej pyty CD Flaga odnosi si do jzyka, a nie do kraju. Ten ekran nie powinien pojawi Ponownie zainstalowa VISU-Schéma z si na urzdzeniu CLIP. VISU- instalacyjnej pyty CD Schéma nie jest prawidowo zainstalowany Tekst wywietla si w formie biaego kwadratu / prostokta Odpowiednie zestawy czcionek Ponownie zainstalowa VISU-Schéma z 20/22

21 nie s prawidowo zainstalowane na urzdzeniu CLIP Program Netscape nie zosta prawidowo skonfigurowany instalacyjnej pyty CD Ponownie zainstalowa VISU-Schéma z instalacyjnej pyty CD Dziwne czcionki wywietlaj si w oknie Odpowiednie zestawy czcionek nie s prawidowo zainstalowane na urzdzeniu CLIP Program Netscape nie zosta prawidowo skonfigurowany Ponownie zainstalowa VISU-Schéma z instalacyjnej pyty CD Ponownie zainstalowa VISU-Schéma z instalacyjnej pyty CD Wywietla si bd - bd 404 lub 402 Netscape próbuje zaadowa stron w sieci. Naley pracowa w trybie "Off-line" Pyta CD jest uszkodzona Ponownie zainstalowa VISU-Schéma z instalacyjnej pyty CD Sprawdzi, czy CD-ROM VISU-Schéma nie dziaa na adnym z urzdze CLIP. Skontaktowa si ze sprzedawc. Komunikat informuje, e Netscape nie moe odnale pliku Pyta CD jest uszkodzona Sprawdzi, czy CD-ROM VISU-Schéma nie dziaa na adnym z urzdze CLIP. Skontaktowa si ze sprzedawc 21/22

22 Wywietla si komunikat odnoszcy si do moliwych problemów zwizanych z bezpieczestwem VISU-Schéma nie jest prawidowo zainstalowany Ponownie zainstalowa VISU-Schéma z pyty instalacyjnej CD-ROM W oknie pojawia si dziwny tekst %PDF-1.3 %âãïó 20 0 obj << /Linearized 1 " VISU-Schéma nie jest prawidowo zainstalowany Ponownie zainstalowa VISU-Schéma z pyty instalacyjnej CD-ROM Wybrane przeze mnie schematy lub oznaczenia lub dokumenty otwieraj si w nowym oknie VISU-Schéma nie jest prawidowo zainstalowany Ponownie zainstalowa VISU-Schéma z pyty instalacyjnej CD-ROM Klikam na ikon lub cze i nic si nie dzieje Komputer jest zablokowany albo pyta CD uszkodzona Sprawdzi, czy CD-ROM VISU-Schéma nie dziaa na adnym z urzdze CLIP. Skontaktowa si ze sprzedawc. 22/22
