1 ROCKFON MediCare Akcesoira

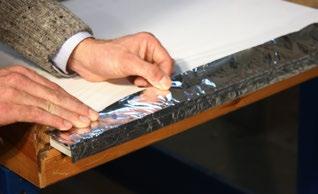

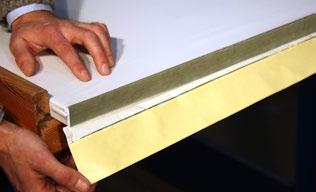

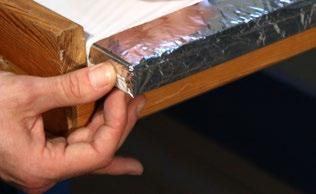

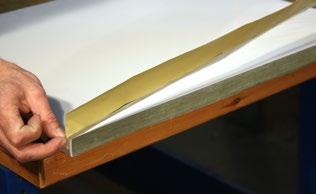

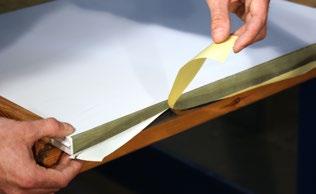

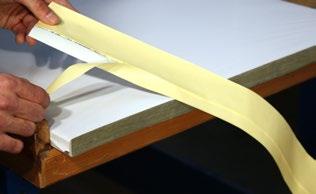

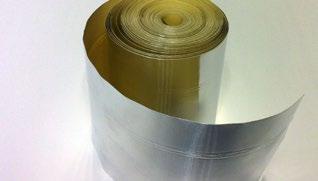

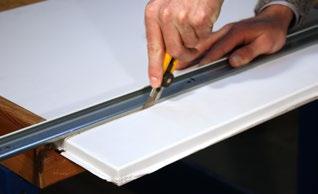

2 Taśma uszczelniająca Do uszczelniania docinanych płyt sufitowych, ROCKFON zapewnia taśmę klejącą, wzmocnioną folią aluminiową. Posiada ona bardzo dobrą przyczepność oraz eliminuje emisję włókien i pyłu, co jest niezbędne w obiektach służby zdrowia, gdzie należy unikać uwalniania cząstek stałych. Taśma jest łatwa i szybka w użyciu. Jest szczelna, odporna na ścieranie oraz wilgoć. Dostępna w rolkach o szerokości 75 mm i długości 50 m. 1. Wyciąć 2. Zmierzyć krawędź, dodać 10 mm i oderwać 3. Wyrównać zakładki 5 mm w części przedniej 4. Docisnąć 5. Obrócić płytę 6. Oderwać 7. Złożyć i docisnąć 8. Uformować w narożnikach 9. Obrócić płytę z powrotem i zakończyć

3 Klipsy dociskowe W niektórych przypadkach może wystąpić konieczność zabezpieczenia płyt sufitowych w konstrukcji, np. gdy sufit musi być mechanicznie czyszczony/dezynfekowany lub został zamontowany w miejscach narażonych na różnice ciśnienia, gdzie wymagana jest jego szczelność. ROCKFON zaleca rozmieszczenie klipsów zgodnie z poniższym schematem, tj.: 8 punktów (po 2 na każdym boku) do płyt o wymiarach mm oraz 12 punktów (po 2 na krótszym boku i po 4 na dłuższym) do płyt o wymiarach mm. Dostępne są dwa rodzaje klipsów: 1. Klipsy HDC1 2. Klipsy HDC2 Do płyt o grubości 20 mm stosowane są klipsy HDC1, a do płyt o grubości 25 mm HDC2. Istnieje możliwość ręcznego przerobienia klipsu, tak aby spełniał funkcję klipsu jednostronnego. ROCKFON zaleca uszczelnienie miejsca połączenia dociętej płyty z profilem obwodowym wypełniaczem silikonowym. *Szczelność płyt ROCKFON MediCare Air jest udokumentowana certyfikatami z badań. Zalecane rozmieszczenie klipsów oprawa oświetleniowa oprawa oświetleniowa HDC 1 (umieszczany w miejscach styku płyt) HDC 2 (umieszczany w miejscach styku płyt)

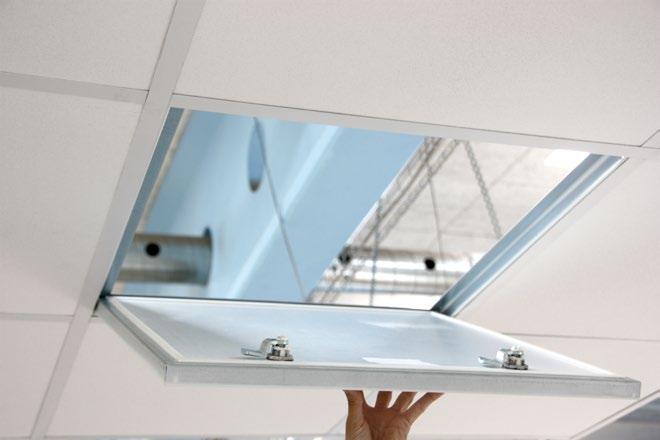

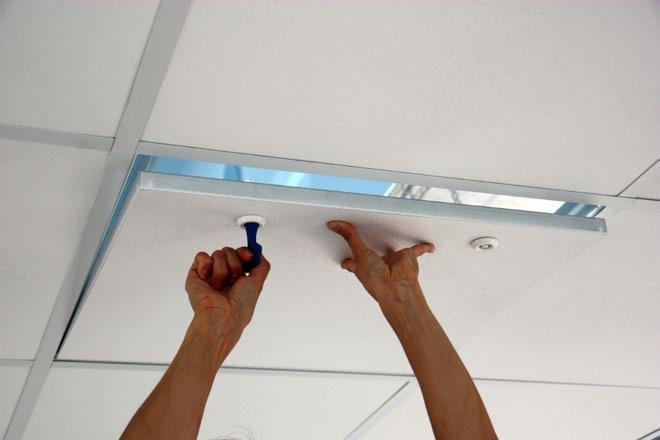

4 Szczelne włazy rewizyjne W celu uzyskania jednolitej powierzchni sufitu i lepszej akustyki, ROCKFON opracował szczelne włazy rewizyjne, które wypełnione są płytami sufitowymi. Właz wykonany jest ze stali galwanizowanej pokrytej białą farbą proszkową. Jest wyposażony w dwa zamki typu lock i nadaje się do stosowania z konstrukcją Chicago Metallic T24 Click 2890 / Chicago Metallic T24 Hook Jest dostępny w wymiarze mm. Uszczelka włazu wykonana jest z poliestru i zapewnia szczelność pomiędzy ramą i klapą włazu rewizyjnego. Rama włazu jest umieszczona w profilu T24. Mimo, iż właz jest dość lekki (5,25 kg wraz z płytą sufitową), aby zapewnić odpowiednią stabilność sufitu, zalecany jest montaż dodatkowych wieszaków na konstrukcji. Aby uzyskać więcej informacji na ten temat, prosimy o kontakt z przedstawicielami ROCKFON. W razie uszkodzenia, wierzchnia płyta sufitowa może być łatwo wymieniona na nową, poprzez demontaż zamków. Szczelności włazu rewizyjnego w połączeniu z płytami MediCare Air jest potwierdzona badaniami. Dla zapewniania szczelności całego sufitu zalecane jest stosowanie taśmy wykonanej z pianki neoprenowej przyklejonej do konstrukcji, bądź uszczelki. Pełna dokumentacja z badań dostępna jest na życzenie. Więcej informacji u przedstawiciela ROCKFON. Jednolita powierzchnia sufitu i łatwe otwieranie włazu. Łatwy dostęp do instalacji biegnących w przestrzeni międzystropowej.

5 Zrozumienie właściwości produktów ROCKFON Poniżej znajduje się wyjaśnienie WSZYSTKICH ikon dotyczących właściwości i certyfikacji pełnej gamy produktów ROCKFON z wełny skalnej. Informacje na temat właściwości poszczególnego produktu znajdują się w jego indywidualnej karcie technicznej. Pochłanianie dźwięku Pochłanianie dźwięku mierzone jest zgodnie z normą ISO 354. Współczynniki pochłaniania dźwięku α p i α w oraz klasa pochłaniania dźwięku obliczane są zgodnie z normą ISO Pochłanianie dźwięku przez wyspy i pochłaniacze przestrzenne określane jest przez równoważny obszar pochłaniania dźwięku A eq wyrażony w m² na pojedynczy element. Izolacyjność akustyczna sąsiadujących pomieszczeń Izolacyjność akustyczna sąsiadujących pomieszczeń D n,f,w (C;C tr ) mierzona jest zgodnie z normą ISO Izolacja dźwięków bezpośrednich Indeks izolacyjności akustycznej R w (C;C tr ) mierzony jest zgodnie z normą ISO Reakcja na ogień Klasa reakcji na ogień określana jest zgodnie z normą EN Odporność ogniowa Płyty sufitowe ROCKFON wykonane są ze skalnej wełny mineralnej, która jest materiałem niepalnym o temperaturze topnienia włókien wyższej niż 1000 C, co zapewnia wysoką ochronę przeciwpożarową. Odporność ogniowa sufitów ROCKFON została przebadana i sklasyfikowana zgodnie z normą europejską EN oraz normami krajowymi. Odbicie światła Odbicie światła jest określone zgodnie z normą ISO i wyrażone w %. Odporność na wilgoć i stabilność wymiarowa Płyty sufitowe ROCKFON są stabilne wymiarowo nawet przy wilgotności względnej powietrza sięgającej 100%. Mogą być instalowane w zakresie temperatury od 0 C do 40 C oraz na bardzo wczesnym etapie budowy (nawet jeśli okna pozostają otwarte). Płyty ROCKFON, ze względu na swoją lekkość i niehigroskopijny charakter, znacząco obniżają masę całej konstrukcji sufitu. Większość produktów ROCKFON uzyskała klasę 1/C/0N zgodnie z normą EN Moduły o określonych wymiarach (o szerokości większej niż 700 mm) są zaliczane do klasy 2/C/0N. Wytrzymałość powierzchni Powierzchnia wybranych produktów firmy ROCKFON podlega specjalnej obróbce zwiększającej jej wytrzymałość i odporność na zabrudzenia. Czyszczenie Odkurzanie: Powierzchnia płyt może być odkurzana za pomocą nasadki z miękką szczotką. Czyszczenie na mokro: Powierzchnia płyt może być czyszczona przy użyciu gąbki bądź ściereczki z lekko zasadowym detergentem (ph od 7 do 9) bez alkoholu, amoniaku lub chloru. Higiena Skalna wełna mineralna nie stanowi pożywki dla następujących mikroorganizmów (testy przeprowadzone zgodnie z JIS Z 2801:2000 oraz ASTM C ): Escherichia coli Staphylococcus aureus Gronkowiec złocisty odporny na metycylinę (MRSA) Stachybotrys chartarum Penicillium brevicumpactum Alternaria tenuissima Aspergillus niger Sporobolomyces roseum Rhodotorula rubra Pomieszczenia czyste Klasa pomieszczeń czystych jest określana zgodnie z normą ISO Izolacja termiczna Przewodność cieplna wszystkich produktów ROCKFON o grubości 30 mm jest mierzona zgodnie z normą EN i wyrażana w mw/mk. Oporność termiczna jest wyrażana w m²k/w Wszystkie podane kody kolorów oparte są na systemie NCS Naturalnym Systemie Barw, który jest własnością i może być wykorzystywany na licencji NCS Colour AB, Stockholm ROCKFON zastrzega sobie prawo do zmian technicznych i produkcyjnych bez wcześniejszego powiadamiania. ROCKFON nie odpowiada za błędy w druku. ROCKFON ul. Postępu Warszawa Polska tel.: fa: Dział Obsługi Klienta tel.:
