1 Part of the ROCKWOOL Group Rockfon System B Adhesive Opis systemu Krawędź B Systemy sufitu do specjalnych zastosowań Ograniczona wysokość montażu -- Dobre pochłanianie dźwięku pomimo ograniczonej wysokości montażu -- Możliwość klejenia do poziomych i ukośnych stropów -- Możliwość montażu płyta w płytę, "na cegiełkę" lub jako wyspy sufitowe -- Szybki montaż

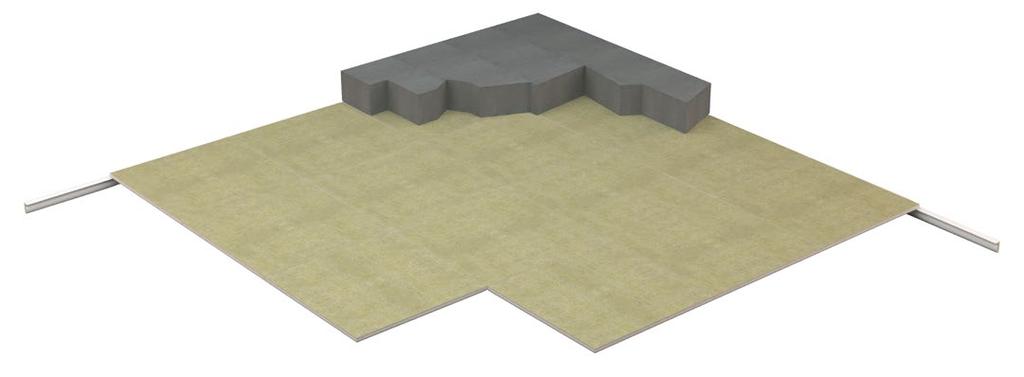

2 Description Rockfon System A Adhesive to łatwe w montażu rozwiązanie polegające na klejeniu płyt bezpośrednio do stropu, które zapewnia dobre pochłanianie dźwięku. Rockfon System B Adhesive składa się z płyt sufitowych Rockfon o krawędzi B oraz kleju, odpowiedniego do różnych zastosowań i rodzajów stropu. Umożliwia ono stworzenie sufitu w pomieszczeniach o ograniczonej wysokości, gdzie zastosowanie tradycyjnego sufitu nie jest możliwe. To wszechstronne rozwiązanie sufitowe można stosować na powierzchniach poziomych, pionowych, ukośnych, jako kompletny sufit - w układzie płyta w płytę lub naprzemiennym "na cegiełkę", lub do wykonania wysp sufitowych. Rockfon System B Adhesive. B 2,5 30 Rockfon System B Adhesive jest przeznaczony do tworzenia kompletnych sufitów lub wysp sufitowych, w których płyty o fazowanych, gładko wykończonych krawędziach B łączone są ze sobą na styk, dając wizualny efekt jak w przypadku sufitu o ukrytej konstrukcji. 2 Krawędź B.

3 Zalecany klej Rodzaj podłoża Rodzaj projektu Warunki podłoża Zalecany klej Opakowanie Szczegółne wymogi Sposób aplikacji Czas korekty położenia Beton, gips, drewno, kamień, cegła Nowe budynki i renowacje Równa i nierówna powierzchnia Rockfon SwiftFix (wodorozpuszcalny klej dyspersyjny) Wiaderko 13 kg (10 l) - Packa zębata 4-8 mm 15 min Karty produktów oraz bezpieczeństwa są dostępne na życzenie. Więcej informacji u przedstawicieli Rockfon. Zużycie kleju - - Wymiary modularne (mm) Zalecany klej Płyty 600 x x 600 Rockfon SwiftFix (wodorozpuszcalny klej dyspersyjny) Rockfon Blanka B (20mm) Rockfon Blanka Activity B (40mm) Rockfon Sonar B (20mm) Rockfon Sonar Activity B (40mm) Rockfon Cosmos Grey B mm 0,40-0,80 kg/m² (0,30-0,60 l/m²) * *Dodatkowe, szczegółowe informacje, co do zużycia i samej aplikacji kleju przedstawione są w dalszej części opisu. Karty produktów oraz bezpieczeństwa są dostępne na życzenie. Więcej informacji u przedstawicieli Rockfon. 0,30-0,60 kg/m² (0,25-0,45 l/m²) * mm 600 mm mm 1200 mm 600 mm 600 mm Nakładanie kleju: Pola o powierzchni x [mm], oddalone od krawędzi płyty o ok. 100 mm. Cztery pola dla płyty 600 x 600 i sześć pól dla płyty 1200 x 600 [mm]. 3

4 Montaż płyt Możliwe układy Rockfon System B Adhesive: Płyty można kleić w układzie płyta w płytę lub "na cegiełkę". Układ płyta w płytę. Układ "na cegiełkę". Wymogi dotyczące montażu Podłoże powinno być równe, czyste, przede wszystkim niezanieczyszczone smarem, olejem, kurzem, resztkami farby, gipsu itp. Jeśli powierzchnia jest bardzo porowata, należy użyć odpowiedni wypełniacz. Jeśli zaś powierzchnia jest bardzo nierówna i chropowata (nierówności > 5 mm), zaleca się odstąpienie od klejenia na rzecz montażu mechanicznego - użycie specjalnie zaprojektowanych haków. Klej należy zawsze stosować w temperaturze nie mniejszej niż 5 C, ale nie wyższej niż 40 C i przy wilgotności nie większej niż 80%. Czas schnięcia zależy od rodzaju kleju, temperatury i wilgotności. Montaż: Nałóż na płytę klej wg przedstawionych wcześniej zaleceń. Przyciśnij mocno płytę do powierzchni za pośrednictwem np. packi pokrytej pianką zabezpieczającą przed uszkodzeniem płyty. Płytę można puścić zaraz po dociśnieciu - klej od razu zapewnia wymaganą przyczepność. Korekta pozycji płyty jest możliwa w ciągu kilku minut od jej przyciśnięcia do podłoża (szczegóły powyżej). W przypadku większych projektów można aplikować klej mechanicznie dla oczędności czasu. Minimalna wysokość montażu (mm) Minimalna wysokość montażu = grubość płyty + grubość kleju. 5

5 Wykończenia przyścienne Poniżej zaprezentowano przykłady wykończeń przyściennych. Więcej szczegółowych informacji znaleźć można na: Listwa drewniana prosta. Listwa drewniana kształtowa lub sztukateria, np. gipsowa. Listwa drewniana kształtowa lub sztukateria, np. gipsowa. Wyspa bez wykończenia brzegowego. 6

6 Właściwości Dopuszczalne obciążenie systemu Dodatkowe obciążenie nie może być przenoszone przez płyty, lecz przez strop, czy inne podłoże do którego są przyklejone. Demontowalność Płyty zamontowane w systemie Rockfon System B Adhesive nie są demontowalne. Odporność ogniowa Niektóre systemy sufitowe Rockfon zostały przetestowane w zakresie odporności ogniowej według europejskiej normy EN i/albo wg norm krajowych. Więcej informacji u przedstawiciela Rockfon. Montaż elementów zintegrowanych z sufitem W systemie Rockfon System B Adhesive dodatkowe obciążenie w postaci opraw oświetleniowych czy innych elementów nie może być przyłożone bezpośrednio do płyt. Należy je mocować poprzez płyty do mocnego podłoża, do którego są przyklejone. Dopuszczalne obciążenie systemu Dodatkowe obciążenie nie może być przenoszone na płyty, lecz na strop/podłoże. 7

7 Montaż: ogólne zalecenia Połączenie pomiędzy sufitem a ścianami lub sufitem a inną powierzchnią pionową Kątownik przyścienny należy przymocować do ściany na żądanej wysokości przy użyciu właściwych elementów mocujących rozmieszczonych w odległości co 300 (odl. zalecana) do 450 mm (odl. maks.) jeden od drugiego. Końce kątowników na styku łączenia powinny być starannie przycięte. Kątowniki przyścienne należy tak mocować, aby się nie skręcały (prosta ściana, łączniki w jednej linii, ten sam moment obrotowy wkrętarki). Dla lepszej estetyki należy użyć możliwie najdłuższego kątownika. Minimalna jego długość nie możebyć mniejsza niż 300 mm. Listwy drewniane Listwy drewniane nie mogą być stosowane w przypadku sufitów, od których wymaga się odporności ogniowej. Połączenie pomiędzy sufitem a ścianą "po łuku" Należy zastosować odpowiednio wygięty kątownik przyścienny. W celu uzyskania dodatkowych informacji, prosimy o kontakt z Rockfon. Narożniki Kątowniki przyścienne w narożnikach powinny być starannie docięte na styk. Kątowniki metalowe mogą być również łączone nakładką (jeśli w projekcie nie narzucono inaczej). Płyty Aby uniknąć zabrudzenia płyt Rockfon podczas ich układania należy stosować czyste rękawice powleczone nitrylem lub poliuretanem. W czasie montażu należy zapewnić bezpieczne warunki pracy poprzez przestrzeganie zasad dobrej praktyki budowlanej oraz stosowania się do wskazań podanych na opakowaniu produktu. Docinanie płyt jest łatwe. Wykonuje się je za pomocą ostrego noża. Pozostające po docięciu odpady należy zutylizować zgodnie z lokalnymi przepisami. Uwaga! Niektóre płyty o gładkich, matowych powierzchniach wymagają zachowania kierunkowości ich układania - zgodnie ze strzałkami nadrukowanymi na tylnej powierzchni każdej z płyt. Narzędzia Rockfon opracował narzędzia, które są dostępne na stronie internetowej Więcej informacji w Bibliotece CAD na stronie internetowej: Tworzenie specyfikacji rozwiązań z udziałem naszych produktów na stronie internetowej: Obiekty referencyjne, w których zastosowano rozwiązania Rockfon na stronie internetowej: 8

8 Rockfon jest zarejestrowanym znakiem towarowym należącym do Grupy ROCKWOOL. twitter.com/rockfonofficial linkedin.com/company/rockfon-as/ instagram.com/rockfon_official/ youtube: bit.ly/2tjgcds Colour AB, Stockholm 2012 lub na systemie RAL. Rockfon zastrzega sobie prawo do zmian technicznych i produkcyjnych bez wcześniejszego powiadamiania. Rockfon nie odpowiada za błędy w druku Wszystkie podane kody kolorów oparte są na systemie NCS Naturalnym Systemie Barw, który jest własnością i może być wykorzystywany na licencji NCS Rockfon (ROCKWOOL A/S) ul. Postępu Warszawa Polska tel.: Dział Obsługi Klienta tel.:
