1 ROCKFON MediCare Block

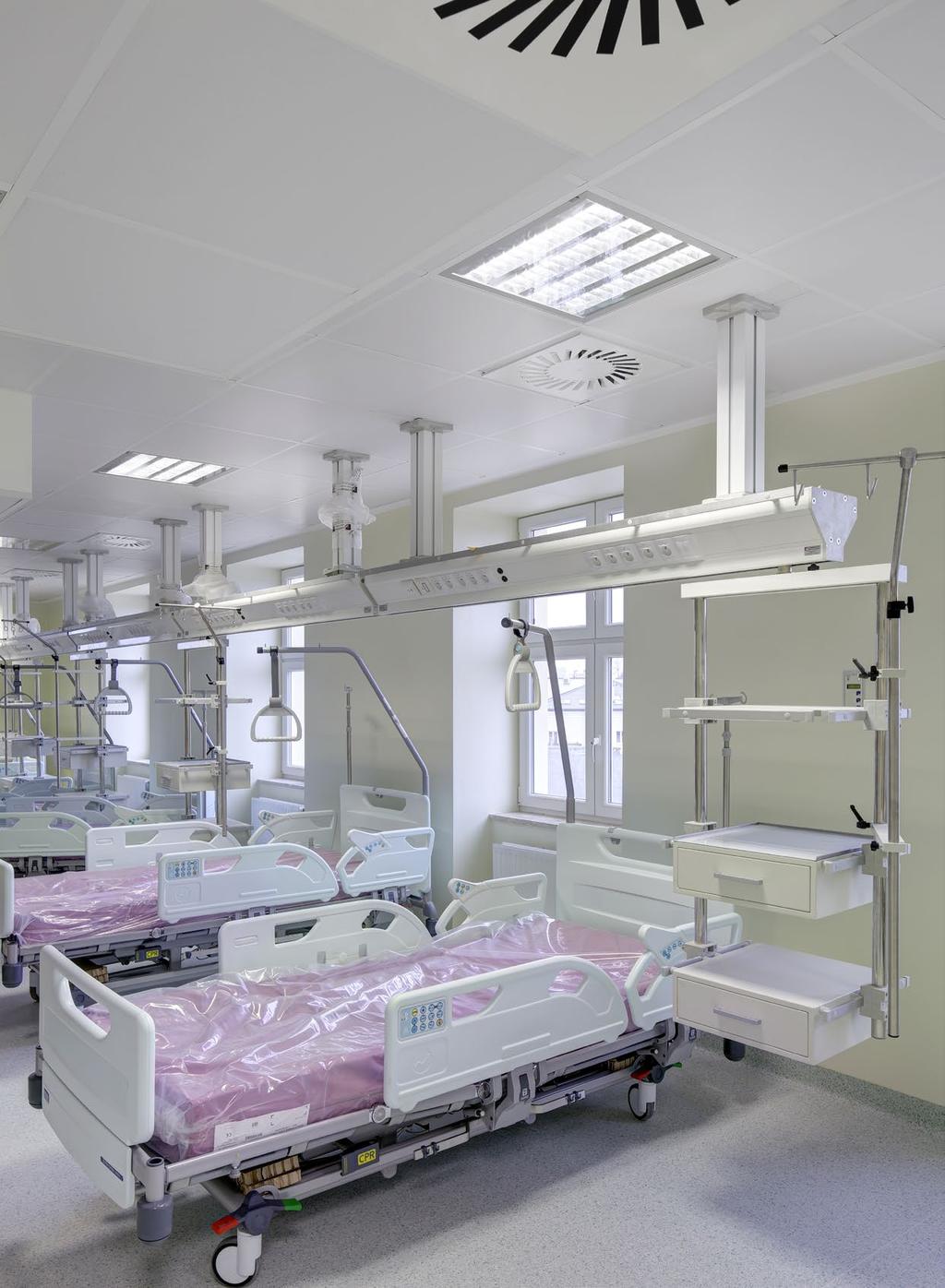

2 ROCKFON MediCare Block Przeznaczona do pomieszczeń medycznych najwyższego ryzyka, gdzie ciśnienie powietrza jest kontrolowane Najwyższa klasa bakteriologiczna B1, spełnia wymagania normy ISO 2, zgodnie z klasyfikacją pomieszczeń czystych Powierzchnia płyty jest trwała i odporna na działanie agresywnych detergentów i środków dezynfekujących, dzięki temu posiada doskonałe właściwości w zakresie czyszczenia Dobre właściwości w zakresie pochłaniania dźwięku (klasa B) OPIS PRODUKTU Płyta ze skalnej wełny mineralnej pokryta wodoszczelną i nieprzepuszczającą powietrza obojętną folią Uszczelnione krawędzie ASORTYMENT Krawędź Wymiary modularne (mm) Masa jednostkowa (kg/m²) MWK* ) / MWK-D** ) (mm) A ,0 50 / ,0 50 / 100 MWK*) = Minimalna wysokość konstrukcyjna MWK-D**) = Minimalna wysokość konstrukcyjna umożliwiająca demontaż płyty Inne wymiary dostępne na żądanie. Należy skontaktować się z firmą ROCKFON. Rekomendowany system montażu ROCKFON System T24 A/E ECR WŁAŚCIWOŚCI Czyszczenie Odkurzanie Czyszczenie na mokro Czyszczenie parą z ciśnieniem (codziennie) Odporność chemiczna: Badania przeprowadzone zgodnie z normą ISO ( Oznaczanie odporności na ciecze - Część 1: Zanurzenie w cieczy innych niż woda ) i klasyfikacja zgodnie z VDI 2083 część 17. Wyniki zostały sklasyfikowane jako Ecellent dla następujących detergentów i środków dezynfekujących: Formalin (37%) Amoniak (25%) Hydrogen peroide (30%) Sulfuric acid (5%) Phosphoric acid (30%) Peracetic acid (15%) Hydrochloric acid (5%) Isopropanol (100%) Sodium hydroide (5%) Sodium hypochlorite (15%) Higiena Produkty ROCKFON posiadają Atest Higieniczny PZH Klasa bakteriologiczna B1 powyżej wymagań Strefy 4 (bardzo wysoki NF S ): - Methicillin-resistant staphylococcus aureus (MRSA) - Candida albicans - Aspergillus niger Wytrzymałość powierzchni Zwiększona wytrzymałość powierzchni i odporność na wilgoć Pomieszczenia czyste Klasa ISO 2 Ciśnienie powietrza MediCare Block używa się w pomieszczeniach, gdzie wymagana jest możliwość regulacji ciśnienia w celu uniknięcia rozprzestrzeniania się zakażeń. Dzięki wysoce skutecznej membranie znajdującej się z tyłu płyty, uszczelnionym krawędziom i zaciskom (8 zacisków na płytę o wymiarach mm), MediCare Block zapewnia stopień nieprzepuszczalności umożliwiając utrzymanie ciśnienia powietrza na określonym poziomie. MediCare Block poddano testom pod ciśnieniem od 5 do 40 Pa. Otrzymana wartość przepuszczalności powietrza, wyniosła mniej niż 0,5 m3/h/m2/ Pa. Aby uzyskać więcej informacji, skontaktuj się z ROCKFON

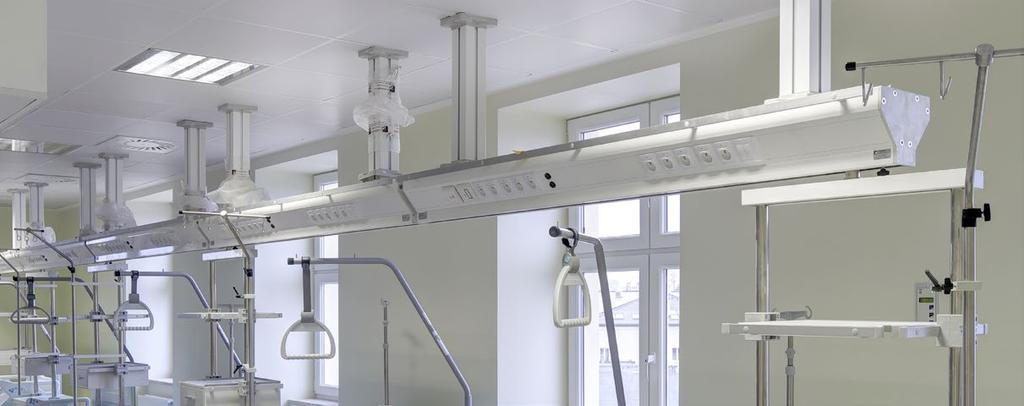

3 PRZEMYSŁ SŁUŻBA ZDROWIA WŁAŚCIWOŚCI Pochłanianie dźwięku α w : 0,85 (Klasa B) Grubość (mm) / Podwieszenie (mm) 1,0 0,9 0,8 0,7 0,6 α p 0,5 0,4 0,3 0,2 0,1 0, Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz α w NRC 25 / 200 0,55 0,65 0,80 1,00 1,00 0,75 0,85 B 0,85 Klasa pochłaniania Reakcja na ogień B-s1,d0 Odbicie światła 74% Odporność na wilgoć i stabilność wymiarowa Do 100% RH Klimat wewnętrzny Wybrane produkty ROCKFON zostały wyróżnione etykietami środowiskowymi

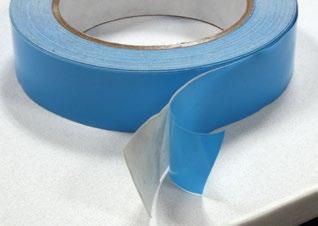

4 Taśma uszczelniająca do płyt MediCare Air Do uszczelniania docinanych płyt sufitowych, ROCKFON dostarcza białą, akrylową taśmę klejącą z wkładką PE. Posiada ona bardzo dobrą przyczepność do skalnej wełny mineralnej i eliminuje emisję włókien i pyłu, co jest niezbędne w obiektach służby zdrowia, gdzie należy unikać uwalniania cząstek stałych. Taśma jest łatwiejszym i szybszym sposobem wykańczania krawędzi niż ich malowanie, które wymaga dodatkowego czasu na suszenie. Jest szczelna, odporna na wilgoć i ścieranie.dostępna w rolkach o szerokości 38 mm i długości 33 m. 1. Wyciąć 2. Zmierzyć krawędź i oderwać 3. Wyrównać po środku 4. Docisnąć 5. Uformować w narożnikach 6. Zakończyć Taśma uszczelniająca do płyt MediCare Block Do uszczelniania docinanych płyt sufitowych, ROCKFON dostarcza taśmę klejącą, wzmocnioną folią aluminiową. Posiada ona bardzo dobrą przyczepność oraz eliminuje emisję włókien i pyłu, co jest niezbędne w obiektach służby zdrowia, gdzie należy unikać uwalniania cząstek stałych. Taśma jest łatwa i szybka w użyciu. Jest szczelna, odporna na ścieranie oraz wilgoć. Dostępna w rolkach o szerokości 75 mm i długości 50 m. 1. Wyciąć 2. Zmierzyć krawędź, dodać 10 mm i oderwać 3. Wyrównać zakładki 5 mm w części przedniej 4. Docisnąć 5. Obrócić płytę 6. Oderwać 7. Złożyć i docisnąć 8. Uformować w narożnikach 9. Obrócić płytę z powrotem i zakończyć

5 Klipsy ROCKFON zaleca rozmieszczenie klipsów w odległości 150 mm od płyt narożników oraz wstawienie dodatkowych klipsów w równej odległości w konfiguracji: 8 punktów montażowych do płyt o wymiarach mm oraz 12 punktów montażowych do płyt o wymiarach mm. ROCKFON zaleca korzystanie z klipsów MediCare. Dostępne są dwa rodzaje klipsów: 1. Klipsy MediCare z tworzywa sztucznego 2. Klipsy MediCare ze stali nierdzewnej Klipsy MediCare z tworzywa sztucznego wykorzystywane są z płytami o grubości mm, na konstrukcjach o wysokości 32 mm lub 38 mm. Istnieje możliwość ich ręcznego wyregulowania, tak aby spełniały funkcję klipsów pojedynczych. Klipsy MediCare ze stali dostępne są w wersji pojedynczej lub podwójnej. Mogą być stosowane z płytami o grubości 25 mm w konstrukcjach o wysokości 32 mm lub 38 mm. Podczas dociskania klipsów ze stali na konstrukcji 32 mm należy zachować szczególną ostrożność. ROCKFON zaleca mocowanie docinanych płyt wzdłuż wykończeniowej listwy przyściennej oraz ich uszczelnienie silikonem. oprawa oświetleniowa oprawa oświetleniowa Pojedynczy klips ze stali (umieszczany w miejscach styku płyt z oprawami) Podwójny klips ze stali lub tworzywa sztucznego (umieszczany w miejscach styku płyt)

6 Szczelne włazy rewizyjne W celu uzyskania jednolitej powierzchni sufitu i lepszej akustyki, ROCKFON opracował szczelne włazy rewizyjne, które wypełnione są płytami sufitowymi. Właz wykonany jest z blachy ocynkowanej, malowanej proszkowo na biało i wyposażony w dwa zamki typu lock. Płyty mają wymiar mm i dostosowane są do montażu w widocznym systemie konstrukcji. Uszczelka włazu wykonana jest z poliestru i zapewnia szczelność pomiędzy ramą i klapą włazu rewizyjnego. Rama włazu jest umieszczona w profilu T24. Mimo, iż właz jest dość lekki (5,25 kg wraz z płytą sufitową), aby zapewnić odpowiednią stabilność sufitu, zalecany jest montaż dodatkowych wieszaków na konstrukcji. Aby uzyskać więcej informacji na ten temat, prosimy o kontakt z przedstawicielami ROCKFON. W razie uszkodzenia, wierzchnia płyta sufitowa może być łatwo wymieniona na nową, poprzez demontaż zamków. Szczelności włazu rewizyjnego w połączeniu z płytami MediCare Air jest potwierdzona badaniami. Dla zapewniania szczelności całego sufitu zalecane jest stosowanie taśmy wykonanej z pianki neoprenowej przyklejonej do konstrukcji, bądź uszczelki. Pełna dokumentacja z badań dostępna jest na życzenie. Jednolita powierzchnia sufitu i łatwe otwieranie włazu. Łatwy dostęp do instalacji biegnących w przestrzeni międzystropowej.

7

8 Zrozumienie właściwości produktów ROCKFON Pochłanianie dźwięku Pochłanianie dźwięku mierzone jest zgodnie z normą ISO 354. Współczynniki pochłaniania dźwięku α p i α w oraz klasa pochłaniania dźwięku obliczane są zgodnie z normą ISO Pochłanianie dźwięku przez wyspy i pochłaniacze przestrzenne określane jest przez równoważny obszar pochłaniania dźwięku A eq wyrażony w m² na pojedynczy element. Izolacyjność akustyczna sąsiadujących pomieszczeń Izolacyjność akustyczna sąsiadujących pomieszczeń D n,f,w (C;C tr ) mierzona jest zgodnie z normą ISO Izolacja dźwięków bezpośrednich Indeks izolacyjności akustycznej R w (C;C tr ) mierzony jest zgodnie z normą ISO Reakcja na ogień Klasa reakcji na ogień określana jest zgodnie z normą EN Odporność ogniowa Płyty sufitowe ROCKFON wykonane są ze skalnej wełny mineralnej, która jest materiałem niepalnym o temperaturze topnienia włókien wyższej niż 1000 C, co zapewnia wysoką ochronę przeciwpożarową. Odporność ogniowa sufitów ROCKFON została przebadana i sklasyfikowana zgodnie z normą europejską EN oraz normami krajowymi. Odbicie światła Odbicie światła jest określone zgodnie z normą ISO i wyrażone w %. Odporność na wilgoć i stabilność wymiarowa Płyty sufitowe ROCKFON są stabilne wymiarowo nawet przy wilgotności względnej powietrza sięgającej 100%. Mogą być instalowane w zakresie temperatury od 0 C do 40 C oraz na bardzo wczesnym etapie budowy (nawet jeśli okna pozostają otwarte). Płyty ROCKFON, ze względu na swoją lekkość i niehigroskopijny charakter, znacząco obniżają masę całej konstrukcji sufitu. Większość produktów ROCKFON uzyskała klasę 1/C/0N zgodnie z normą EN Moduły o określonych wymiarach (o szerokości większej niż 700 mm) są zaliczane do klasy 2/C/0N. Wytrzymałość powierzchni Powierzchnia wybranych produktów firmy ROCKFON podlega specjalnej obróbce zwiększającej jej wytrzymałość i odporność na zabrudzenia. Czyszczenie Odkurzanie: Powierzchnia płyt może być odkurzana za pomocą nasadki z miękką szczotką. Czyszczenie na mokro: Powierzchnia płyt może być czyszczona przy użyciu gąbki bądź ściereczki z lekko zasadowym detergentem (ph od 7 do 9) bez alkoholu, amoniaku lub chloru. Higiena Skalna wełna mineralna nie stanowi pożywki dla następujących mikroorganizmów (testy przeprowadzone zgodnie z JIS Z 2801:2000 oraz ASTM C ): Escherichia coli Staphylococcus aureus Gronkowiec złocisty odporny na metycylinę (MRSA) Stachybotrys chartarum Penicillium brevicumpactum Alternaria tenuissima Aspergillus niger Sporobolomyces roseum Rhodotorula rubra Pomieszczenia czyste Klasa pomieszczeń czystych jest określana zgodnie z normą ISO Izolacja termiczna Przewodność cieplna wszystkich produktów ROCKFON o grubości 30 mm jest mierzona zgodnie z normą EN i wyrażana w mw/mk. Oporność termiczna jest wyrażana w m²k/w Wszystkie podane kody kolorów oparte są na systemie NCS Naturalnym Systemie Barw, który jest własnością i może być wykorzystywany na licencji NCS Colour AB, Stockholm ROCKFON zastrzega sobie prawo do zmian technicznych i produkcyjnych bez wcześniejszego powiadamiania. ROCKFON nie odpowiada za błędy w druku. ROCKFON ul. Postępu Warszawa Polska tel.: fa: Dział Obsługi Klienta tel.:
