1 Nowy kocioł dla kotłowni średniej mocy Kotły Vitocrossal 100 typ CI, o ciśnieniu roboczym 6 bar i mocach od 75 do 318 kw Elastyczność 75 do 318 kw Kocioł podwójny aż do 636 kw 6 bar Wysokie ciśnienie robocze Lambda Pro Conrol Unikatowa cecha od 450 Kompaktowe wymiary kotła Do 1:5 Szeroki zakres modulacji mocy kotła UNIT Kocioł dostarczany kompletnie zmontowany Atrakcyjny cenowo, gazowy kocioł kondensacyjny Vitocrossal 100, typ CI, stanowi ekonomiczną alternatywę dla konwencjonalnych kotłów grzewczych Nowy gazowy kocioł Vitocrossal 100 typ CI oferuje wysokiej jakości kondensacyjną technikę grzewczą w zakresie od 75 do 636 kw przy jednoczesnym znakomitym stosunku ceny i wydajności. Vitocrossal 100 składa się ze sprawdzonych komponentów techniki kondensacyjnej Viessmann i podobnie jak pozostałe kotły Vitocrossal wyposażony został w powierzchnię grzewczą Inox-Crossal z palnikiem promiennikowym MatriX. Vitocrossal 100, typ CI Zakres mocy: 75 do 318 kw jako instalacja dwukotłowa do 636 kw Sprawność znormalizowana: 98% (H s )/ 109% (H i ) Zakres modulacji pracy palnika 1:5 Palnik promiennikowy MatriX na gaz ziemny z systemem automatycznej kontroli jakości spalania Lambda Pro Control Wymiennik ciepła Inox-Crossal ze stali szlachetnej Pojemność wodna: 180 litrów (318 kw) Temperatura robocza: do 95 C Temperatura progowa: do 110 C Maksymalne ciśnienie robocze: 6 bar Regulator Vitotronic Typ GW7B do pracy sterowanej zależnie od pogody

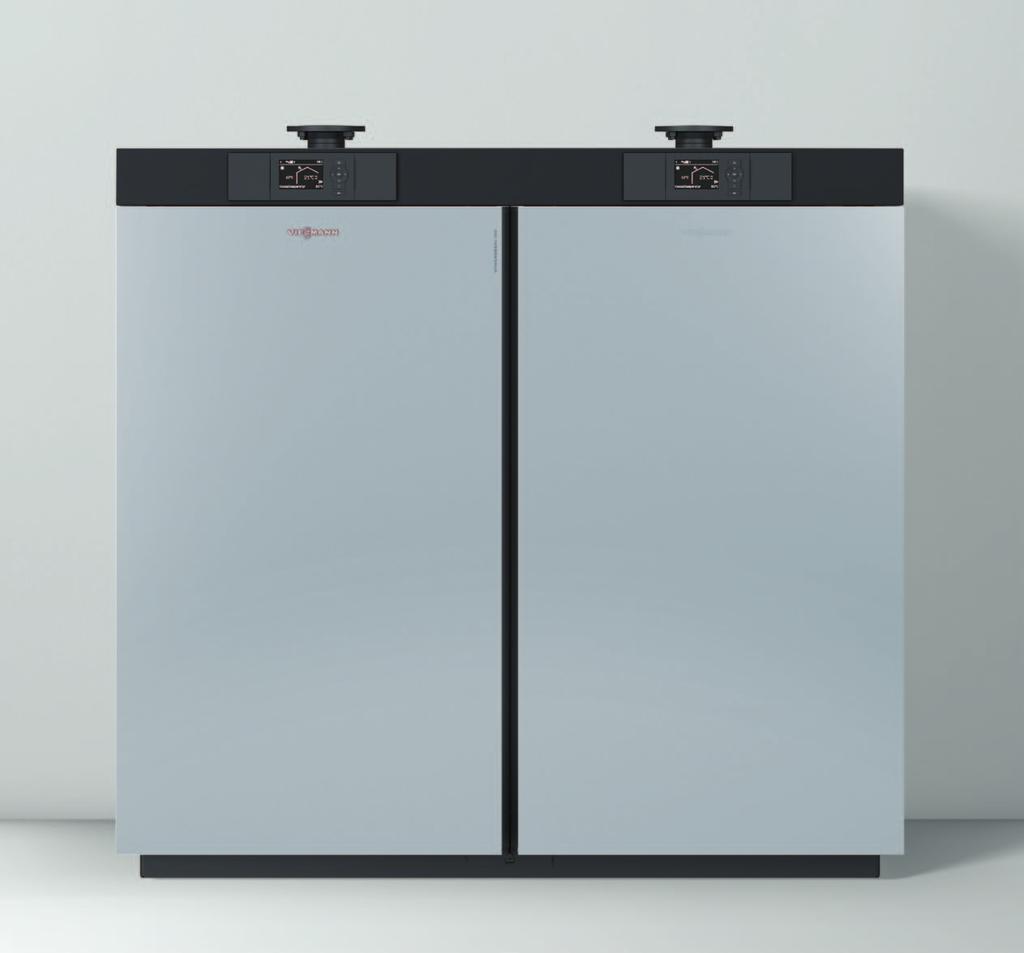

2 Gazowa technika kondensacyjna Vitocrossal 100 CI 75 do 318 kw do 636 kw jako instalacja dwukotłowa Dzięki technice kondensacyjnej kocioł Vitocrossal 100 jest oszczędnym kotłem grzewczym o wszechstronnym zastosowaniu. całkowitą eliminację sprzęgła hydraulicznego oraz dodatkowych pomp kotłowych, nawet w instalacjach o wysokich temperaturach zasilania (>75 C). Doświadczenie w kondensacji Powierzchnia wymiany ciepła stwarza idealne warunki dla pełnego wykorzystania ciepła kondensacji. Po gładkiej, pionowej powierzchni skraplający się kondensat spływa bez przeszkód w dół, spełniając jednocześnie drugą ważną rolę jakim jest proces samooczyszczania powierzchni. Gwarantuje to stale wysoką sprawność, zwiększa trwałość kotła i redukuje koszty związane z utrzymaniem kotła w dobrym stanie technicznym. Kompaktowe rozwiązanie kaskadowe instalacja dwukotłowa w jednej obudowie, o mocy od 400 do 640 kw Kompletny i kompaktowy Kocioł Vitocrossal 100 może pochwalić się jednym z najmniejszych wymiarów wymaganych dla ustawiania w kotłowni. Model o mocy 80 kw zajmuje w kotłowni 0,55 m 2, a do wprowadzenia do kotłowni wystarczy otwór o szerokości zaledwie 450, dzięki czemu nadaje się również doskonale do modernizacji starszych instalacji z utrudnionym dostępem do kotłowni. Istnieje możliwość zamówienia kotła jako kompletną jednostkę (tzw. wersję Unit), lub też w poszczególnych komponentach do złożenia w kotłowni. Korpus kotła posiada fabrycznie zabudowane rolki pozwalające na swobodne manewrowanie urządzeniem w pomieszczeniu kotłowni i ułatwia ustawienie. Dopracowana konstrukcja wymiennika ciepła wykonanego w całości ze stali kwasoodpornej pozwoliła uzyskać minimalne wymiary zewnętrzne i niski ciężar, jednak wciąż przy zachowaniu kotła o charakterze pojemnościowym. Kocioł o mocy 120 kw zajmuje i posiada pojemność wodną równą 103 litry, a więc blisko 1 litr na każdy 1 kw mocy grzewczej. Duża pojemność oznacza Bezpieczeństwo pracy Zintegrowany system kontroli jakości spalania Lambda Pro Control, znany i z powodzeniem stosowany od blisko dziesięciu lat w kotłach wiszących, zapewnia automatyczne dopasowanie pracy palnika do zastosowanego rodzaju gazu ziemnego (E / LL). Tym samym w sposób ciągły zapewniana jest sprawność pracy palnika oraz wysoka jakość procesu spalania. Dla instalatora i serwisanta oznacza to bezproblemowy rozruch kotła i pewność poprawnej pracy, natomiast dla użytkownika gwarancję najwyższej sprawności, a więc niskich kosztów eksploatacji, oraz niewielkiego obciążenia środowiska emisją substancji szkodliwych. Kocioł Vitocrossal 100 CI można eksploatować z doprowadzeniem powietrza do spalania z pomieszczenia kotłowni lub z zewnątrz. Zapewnia się tym samym dużą swobodę przy projektowaniu miejsca ustawienia urządzeń w kotłowni oraz pozwala dodatkowo ograniczyć hałas towarzyszący pracy palnika. Zaawansowany regulator Vitotronic Zintegrowany regulator Vitotronic w opcji stałotemperaturowej lub pogodowej, z funkcją asystenta uruchomienia pozwala na wygodne skonfigurowanie instalacji podczas rozruchu, oraz późniejszą obsługę przez użytkownika. Układ kaskadowy opiera się nadrzędny regulator Vitotronic 300-K MW1B komunikujący się z kotłami w systemie LON. Oznacza to, że zarówno nowe instalacje jak już te istniejące można rozbudowywać o kocioł Vitocrossal 100 CI. Regulator kaskadowy Vitotronic 300-K (MW1B) umożliwia sterowanie kaskadą, złożoną z czterech kotłów.

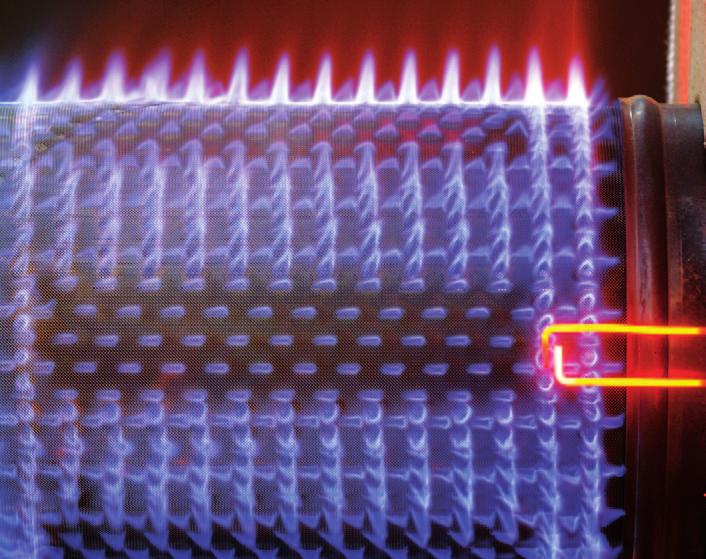

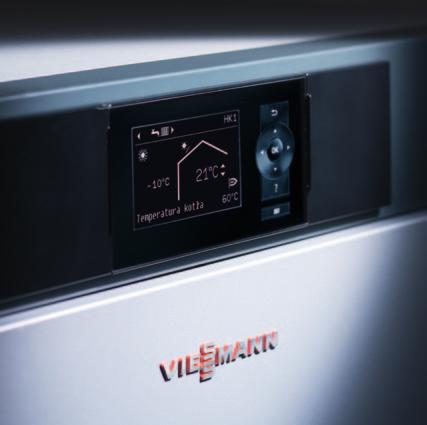

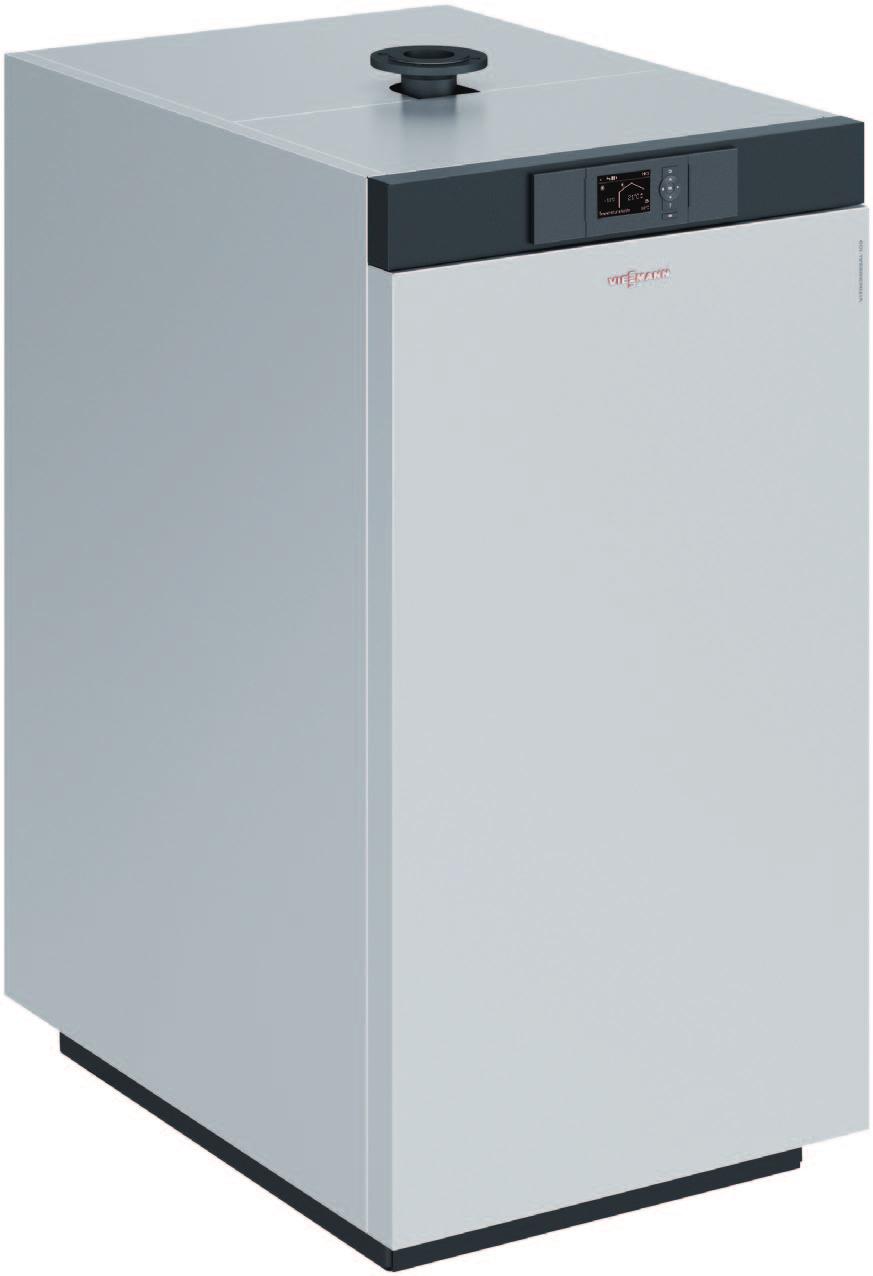

3 regulator Vitotronic gazowy palnik MatriX powierzchnia wymiany ciepła Inox-Crossal izolacja cieplna o wysokiej skuteczności Vitocrossal 100 Typ CI Zalety kotła Vitocrossal 100 Cylindryczny palnik MatriX Gazowy kocioł kondensacyjny, 75 do 318 kw Rozwiązanie dwukotłowe w jednej obudowie od 240 do 636 kw Kompletnie zmontowany Unit: szybki i łatwy montaż dzięki przygotowaniu gotowego kotła już w zakładzie produkcyjnym Kompaktowa budowa, oszczędność cennego miejsca w kotłowni i niewielkie wymiary otworów potrzebnych dla wniesienia kotła Sprawność znormalizowana do 98 % (H s )/ 109 % (H i ) Przystosowany do gazu ziemnego E, LL Wymiennik ciepła ze stali szlachetnej zapewnia maksymalną trwałość i bezpieczeństwo eksploatacji Idealnie dopasowany do kotła palnik cylindryczny MatriX wykonany ze stali szlachetnej, niewrażliwej na wysokie obciążenia termiczne Duży zakres modulacji mocy 1:5 zapewnia długie cykle pracy i niewielką ilość załączeń palnika Układ kontroli procesu spalania Lambda Pro Control automatycznie dopasowuje i kontroluje na bieżąco skład mieszanki gazu i powietrza co przekłada się na najwyższą możliwą efektywność pracy i oszczędność w zużyciu gazu Dobry dostęp do wszystkich komponentów kotła zapewnia wygodę obsługi technicznej Regulator Vitotronic z czytelnym menu obsługowym, wyświetlaczem tekstowym i pomocą kontekstową Niskie zużycie prądu, gdyż ze względu na dużą pojemność wodną nie jest potrzebna pompa obiegowa kotła ani sprzęgło Cicha praca, niepotrzebne żadne dalsze zabiegi wygłuszające

4 Cennik Vitocrossal 100 typ CI Instalacja jednokotłowa Znamionowa moc cieplna [kw] przy temperaturze wody grzewczej 50/30ºC 80/60ºC Gr. mat. W Instalacja jednokotłowa do eksploatacji z podwyższoną temperaturą wody w kotle Vitotronic 100 Typ GC7B, do eksploatacji stałotemperaturowej *1 Cyfrowy regulator obiegu kotła Do sterowania palnikiem modulowanym Z regulacją temperatury wody w podgrzewaczu (wymagany czujnik c.w.u. jako wyposażenie dodatkowe) Z możliwością komunikacji przez magistralę LON Unit Zestaw komponentów CI , A CI , A CI , CI , CI , CI , CI , CI , CI , CI , CI , CI , CI , CI , CI , CI , Instalacja jednokotłowa do eksploatacji pogodowej Vitotronic Typ GW7B, do pracy sterowanej zależnie od pogody *2 Sterowany pogodowo, cyfrowy regulator obiegu kotła Z cyfrowym zegarem sterującym z programem dziennym i tygodniowym Do sterowania palnikiem modulowanym Z nastawianymi czasami, wymaganymi wartościami temperatury i programami grzewczymi Z regulacją temperatury wody w podgrzewaczu (wymagany czujnik c.w.u. jako wyposażenie dodatkowe) Z zamontowanym systemem diagnostycznym Z możliwością komunikacji przez magistralę LON Unit Zestaw komponentów CI , A CI , A CI , CI , CI , CI , CI , CI , CI , CI , CI , CI , CI , CI , CI , CI , Wymiary Masa Przyłącze spalin długość szerokość wysokość kg Zakres dostawy: Korpus kotła z izolacją cieplną Regulator kotła Palnik promiennikowy MatriX Przyłącze wyposażenia techniczno zabezpieczającego Wskazówka korpus kotła! Unit kocioł jest wstępnie zmontowany i dostarczany z założoną izolacją cieplną Zestaw komponentów: Kocioł jest dostarczany jako rozłożony (korpus kotła, palnik cylindryczny MatriX, izolacja cieplna, regulator w osobnych opakowaniach). Wskazówka! Maksymalna temperatura progowa wynosi 110 C. Maksymalnie osiągalna temperatura na zasilaniu wynosi ok. 15 K (Kelvina) poniżej temperatury progowej. Warunki eksploatacyjne patrz dane techniczne. Wskazówki projektowe połączenia hydraulicznego, patrz wytyczne projektowe. Ciśnienie tłoczenia jest to dostępne ciśnienie tłoczenia na przyłączu spalin. Ciśnienie na przyłączu gazu palnika promiennikowego Matrix wynosi 20 mbar. Termiczny odcinający zawór bezpieczeństwa dostarcza inwestor. Podczas pracy z zasysaniem powietrza do spalania z zewnątrz dostępne ciśnienie tłoczenia ulega zmniejszeniu na przyłączu spalin o opór przepływu w przewodzie powietrza dolotowego. *1 W przypadku zastosowania w instalacjach jednokotłowych konieczne jest oddzielne zamówienie czujnika temperatury wody w podgrzewaczu: Zanurzeniowy czujnik temperatury (NTC 10 kohm), , 400, (Gr. mat. W ). *2 Moduł komunikacyjny LON jest niezbędny do zapewnienia możliwości komunikacji, patrz wyposażenie dodatkowe regulatorów. *3 Dla każdego obiegu grzewczego z mieszaczem konieczny jest zestaw uzupełniający, patrz wyposażenie dodatkowe regulatorów.

5 Vitocrossal 100 typ CI 4/5 Instalacja dwukotłowa Znamionowa moc cieplna [kw] przy temperaturze wody grzewczej 50/30ºC 80/60ºC Gr. mat. W CI , CI , CI , CI , CI , CI , Instalacja dwukotłowa Vitotronic 300 Typ MW1B/GC7B, do pracy sterowanej zależnie od pogody Vitocrossal 100 z regulacyjnym wyposażeniem podstawowym do instalacji dwukotłowych. Sterowany pogodowo układ kaskadowy do 4 kotłów grzewczych z Vitotronic 100 i regulacją do 2 obiegów grzewczych z mieszaczem. Z zegarem sterującym z programem dziennym i tygodniowym Z oddzielnie nastawianymi czasami, krzywymi grzewczymi, wymaganymi wartościami temperatury i programami grzewczymi Z regulatorem i czujnikiem temperatury wody w podgrzewaczu Z możliwością komunikacji przez magistralę LON (moduł komunikacyjny LON zamontowany w regulatorze Vitotronic 300-K, przy regulatorze Vitotronic 100 jako oddzielny element dostawy) Z zamontowanym systemem diagnostycznym Wymiary Masa Przyłącze spalin długość szerokość wysokość kg Zakres dostawy: Korpus kotła z izolacją cieplną Regulator kotła Palnik promiennikowy MatriX Przyłącze wyposażenia techniczno zabezpieczającego Wskazówka! Maksymalna temperatura progowa wynosi 110 C. Maksymalnie osiągalna temperatura na zasilaniu wynosi ok. 15 K (Kelvina) poniżej temperatury progowej. Warunki eksploatacyjne patrz dane techniczne. Wskazówki projektowe połączenia hydraulicznego, patrz wytyczne projektowe. Ciśnienie tłoczenia jest to dostępne ciśnienie tłoczenia na przyłączu spalin. Ciśnienie na przyłączu gazu palnika promiennikowego Matrix wynosi 20 mbar. Termiczny odcinający zawór bezpieczeństwa dostarcza inwestor. Podczas pracy z zasysaniem powietrza do spalania z zewnątrz dostępne ciśnienie tłoczenia ulega zmniejszeniu na przyłączu spalin o opór przepływu w przewodzie powietrza dolotowego.

6 Cennik Vitocrossal 100 typ CI Instalacja wielokotłowa Znamionowa moc cieplna [kw] przy temperaturze wody grzewczej 50/30ºC 80/60ºC Gr. mat. W maksymalnie 4 kotły grzewcze Vitotronic 300 Typ MW1B/GC7B, do pracy sterowanej zależnie od pogody Vitocrossal 100 z regulacyjnym wyposażeniem podstawowym do instalacji wielokotłowych. Sterowany pogodowo układ kaskadowy do 4 kotłów grzewczych z Vitotronic 100 i regulacją do 2 obiegów grzewczych z mieszaczem. Z zegarem sterującym z programem dziennym i tygodniowym Z oddzielnie nastawianymi czasami, krzywymi grzewczymi, wymaganymi wartościami temperatury i programami grzewczymi Z regulatorem i czujnikiem temperatury wody w podgrzewaczu Z możliwością komunikacji przez magistralę LON (moduł komunikacyjny LON zamontowany w regulatorze Vitotronic 300-K, przy regulatorze Vitotronic 100 jako oddzielny element dostawy) Z zamontowanym systemem diagnostycznym i rozbudowanymi funkcjami Unit CI , CI , CI , CI , CI , CI , CI , Zestaw komponentów CI , CI , CI , CI , CI , CI , CI , Vitotronic 100 Typ GC7B, do pracy sterowanej zależnie od pogody W połączeniu z regulatorem Vitotronic 300-K w instalacji wielokotłowej. maksymalnie 4 kotły grzewcze Do drugiego kotła grzewczego instalacji wielokotłowej Cyfrowy regulator obiegu kotła Do sterowania palnikiem modulowanym Z regulacją temperatury wody w podgrzewaczu (wymagany czujnik c.w.u. jako wyposażenie dodatkowe) Z możliwością komunikacji przez magistralę LON Unit CI , CI , CI , CI , CI , CI , CI , Zestaw komponentów CI , CI , CI , CI , CI , CI , CI , Wymiary Masa Przyłącze spalin długość szerokość wysokość kg Zakres dostawy: Korpus kotła z izolacją cieplną Regulator kotła Palnik promiennikowy MatriX Element przyłączeniowy kotła (kolanko) Przyłącze wyposażenia techniczno zabezpieczającego Wskazówka! Adapter do zewnętrznych elementów zabezpieczających nie ma zastosowania w połączeniu z regulatorami Vitotronic 100, typ GC7B i Vitotronic, typ GW7B. Maksymalna temperatura progowa wynosi 110 C. Maksymalnie osiągalna temperatura na zasilaniu wynosi ok. 15 K (Kelvina) poniżej temperatury progowej. Warunki eksploatacyjne patrz dane techniczne. Wskazówki projektowe połączenia hydraulicznego, patrz wytyczne projektowe. Wskazówka korpus kotła! Unit: Kocioł jest wstępnie zmontowany i dostarczany z założoną izolacją cieplną Zestaw komponentów: Kocioł jest dostarczany jako rozłożony (korpus kotła, palnik cylindryczny MatriX, izolacja cieplna, regulator w osobnych opakowaniach). Ciśnienie tłoczenia jest to dostępne ciśnienie tłoczenia na przyłączu spalin. Ciśnienie na przyłączu gazu palnika promiennikowego Matrix wynosi 20 mbar. Termiczny odcinający zawór bezpieczeństwa dostarcza inwestor. Do pracy z zasysaniem powietrza z zewnątrz konieczne jest wyposażenie dodatkowe - patrz rozdział "" Podczas pracy z zasysaniem powietrza do spalania z zewnątrz dostępne ciśnienie tłoczenia ulega zmniejszeniu na przyłączu spalin o opór przepływu w przewodzie powietrza dolotowego.

7 Vitocrossal 100 typ CI 6/7 Instalacje neutralizacyjne Urządzenie neutralizacyjne Do kotłów kondensacyjnych o mocy 50 do 500 kw. Z granulatem neutralizacyjnym (8 kg) , Gr. mat. W Alarmowy wyłącznik przelewowy , Układ opóźnienia alarmu (regulowany) , Pompa odprowadzenia kondensatu SI1800 Automatyczna system odprowadzenia kondensatu z pompą 5 mws. Pompa odśrodkowa 230 V / 70 W. Pojemność 2 l. Przewód ciśnieniowy 5 m. Zawór zwrotny. Styk alarmowy (bezpotencjałowy) 250 V / 4 A. ZK , palnika Znamionowa moc cieplna [kw] przy temp. wody grzewczej 50/30ºC Gr. mat. W Osprzęt do pracy z pobieraniem powietrza do spalania z zewnątrz ZK , ZK , ZK , ZK , ZK , ZK , ZK , ZK , Przedłużenie rury palnika Wymagane przy eksploatacji z zasysaniem powietrza z kotłowni. ZK , ZK , ZK , ZK , Hydrauliczne wyposażenie dodatkowe Gr. mat. W Hydrauliczne orurowanie systemowe do instalacji kotła podwójnego Kolektor wody zasilającej i powrotnej 1 Klapy spalin sterowane silnikiem, z okablowanymi wtyczkami (2 sztuki) 2 Przeciwkołnierze z uszczelkami 3 Do kotła podwójnego o mocy 240 i 320 kw. Średnica znamionowa DN 50/80 Do kotła podwójnego o mocy 400, 480, 560 i 636 kw. Średnica znamionowa DN 65/100 ZK , ZK , zakres dostawy
