XC-K OPIS TECHNICZNY. Niskotemperaturowy kondensacyjny kocioł ciśnieniowy z płomieniem nawrotnym

Transkrypt

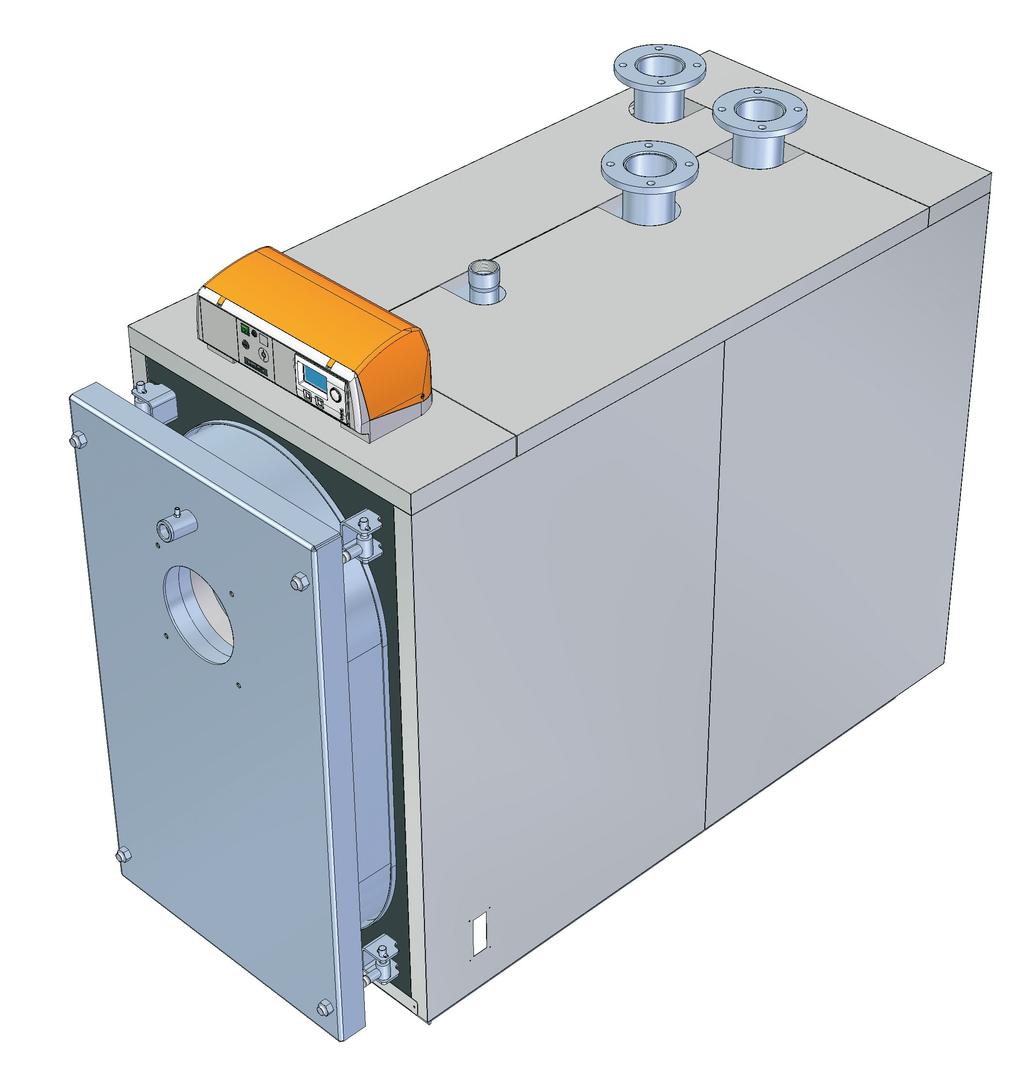

1 Unical Polska Karta techniczna OPIS TECHNICZNY Niskotemperaturowy kondensacyjny kocioł ciśnieniowy z płomieniem nawrotnym Zakres mocy od 124 do 2160 kw, 12 modeli jednostek Wysoka sprawność gwarantowana poprzez odzysk ciepła utajonego w spalinach (kondensacja) Specjalnej konstrukcji płomieniówki ze stali szlachetnej AISI 316L, wyposażone w wewnętrzne trójdzielne aluminiowe sekcje. Komora spalania ze stali szlachetnej AISI 316L, całkowicie schładzana wodą. Izolacja wełną mineralną o grubości 100 mm, zabezpieczona włóknami ceramicznymi. Wyposażony w króćce hydrauliczne zasilania i powrotu z układu wysokiej i niskiej temperatury. Łatwy montaż palnika w płycie palnikowej która może zostać dostarczona z wykonanym otowrem dla danego typu palnika. Możliwość dwustronnego otwierania drzwi (na prawo lub lewo) Współpraca z palnikami gazowymi jedno, dwustopniowymi lub modulacyjnymi Zwiększenie powierzchni rur dymowych z rozszerzeniem ich w tylnej części powoduje możliwość pracy w niskich temperaturach powrotu oraz zwiększenia sprawności kotła. Kocioł wyposażony w haki transportowe. Panel sterowania przygotowany do zarządzania palnikiem jednostopniowym, dwustopniowym oraz modulowanym. Specjalny panel do zarządzania układem kaskadowym maksymalnie do 8 kotłów.

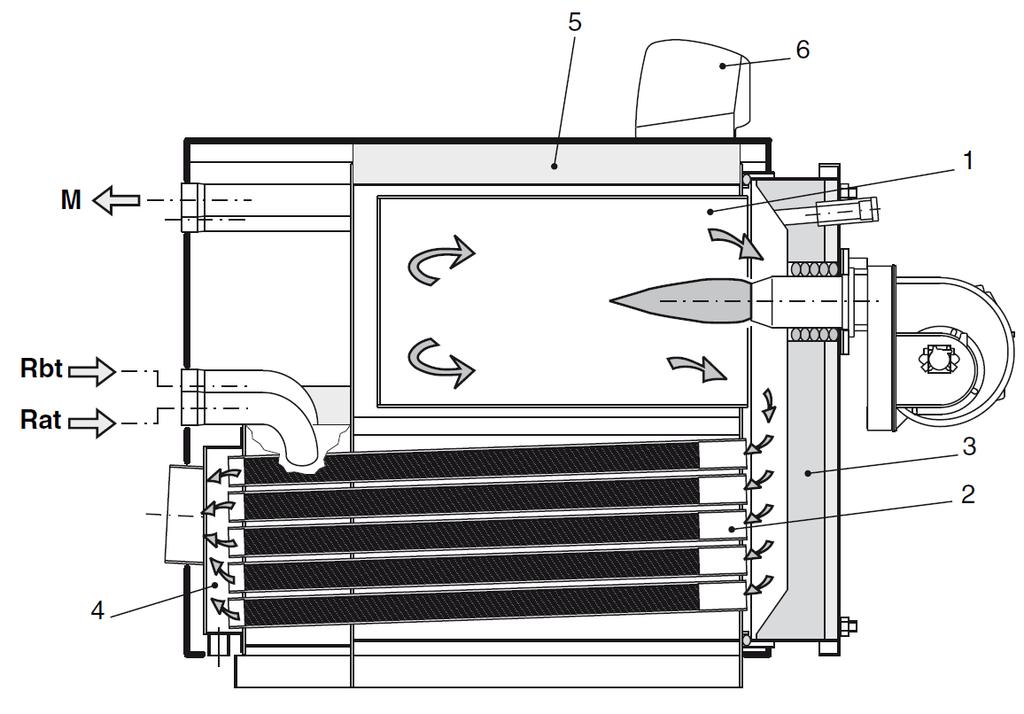

2 PRACA Kotły wyposażone są w cylindryczną komorę spalania z płomieniem nawrotnym. Spaliny po zawórceniu przekierowane są do płomieniówek w dolnej części korpusu kotła, tam, poprzez specjlnej konstrukcji aluminowe wkłady są schłądzane i wydostają się do komory dymowej. Nachylenie płomieniówek pozwala na uniknięcie zjawiska stagnacji kondensatu w kotle oraz jego prawidłowy odpływ. Dwa króćce powrotu z układu wysoko i niskotemperaturowego pozwalają na wykorzystanie efektu kondensacji. 1 Palenisko 2 Rury dymowe z aluminiowymi wkładami 3 Drzwi kotłowe z pełną izolacją 4 Komora dymowa 5 Izolacja kotła 6 Panel starowania M Zasilanie układu Rbt Powrót niskiej temperatury Rat Powrót wysokiej temperatury Szczegół płomieniówki WYMIARY 124 (80 o -60 o C) (50 o -30 o C) uzytkowa Zład wody wodnej (**) spalin (**) Maksymalne ciśnienie robocze Ciężar netto PRZYŁĄCZA T1 - T2 T3 T4 T5 T6 Ø T7Øi T8Øe Model kw kw kw l kpa Pa bar kg ISO 7/1 ISO 7/1 ISO 7/1 ISO 7 /1 mm mm mm , , , Rp2 Rp 2 Rp 1¼ Rp¾ Panel sterowania 2 Wziernik T1 Zasilanie układu CO T2 Powrót z układu niskiej temperatury WYMIARY A B C D E F G H I L M N O P Q* R* Model mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm (*) Minimalne wymiary dla podstawy kotła (**) Opory po hydraulicznej przy Δ T - 15K. T3 Powót z układu wysokiej temperatury T4 Przyłącze naczynia wyrównawczego T5 Spust z kotła T6 Płyta plnika T7 Czopuch komina T8 Spust kondensatu

3 Panel sterowania 2 Wziernik T1 Zasilanie układu CO T2 Powrót z układu niskiej temperatury (80 o -60 o C) (50 o -30 o C) uzytkowa Zład wody T3 Powót z układu wysokiej temperatury T4 Przyłącze naczynia wyrównawczego T5 Spust z kotła wodnej (**) spalin (**) Maksymal ne ciśnienie robocze Model kw kw kw l kpa Pa bar kg Ciężar netto PRZYŁĄCZA T1 - T2 T3 T4 T5 T6 Ø T7Øi T8Øe T6 Płyta plnika T7 Czopuch komina T8 Spust kondensatu ISO 7/1 ISO 7 /1 mm mm mm , , , DN 65 DN 65 Rp 1½ Rp¾ , , DN 80 DN 80 Rp 2 Rp , , , DN 80 DN 80 Rp 2 Rp , , DN 100 DN 100 Rp 2 Rp , , , DN 100 DN 100 Rp 2 Rp WYMIARY A B C D E F G H I L M N O P Q* R* S Model mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm (*) Minimalne wymiary dla podstawy kotła (**) Opory po hydraulicznej przy Δ T - 15K.

4 Panel sterowania 2 Wziernik T1 Zasilanie układu CO T2 Powrót z układu niskiej temperatury T3 Powót z układu wysokiej temperatury T4 Przyłącze naczynia wyrównawczego T5 Spust z kotła T6 Płyta plnika T7 Czopuch komina T8 Spust kondensatu nominaln a (80 o - 60 o C) nominaln a (50 o - 30 o C) uzytkowa Zład wody wodnej (**) spalin (**) Maksyma lne ciśnienie robocze Ciężar netto PRZYŁĄCZA T1 - T2 T3 T4 T5 T6 Ø T7Øi T8Øe Model kw kw kw l kpa Pa bar kg ISO 7 /1 mm mm mm , , DN 125 DN 125 DN 65 Rp , , , DN 125 DN 125 DN 65 Rp , , , DN 150 DN 150 DN 80 Rp 1½ , , DN 150 DN 150 DN 80 Rp 1½ , , , DN 200 DN 200 DN 100 Rp 1½ , , DN 200 DN 200 DN 100 Rp 1½ WYMIARY A B C D E F G H I L M N O P Q* R* S Model mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm (*) Minimalne wymiary dla podstawy kotła (**) Opory po hydraulicznej przy Δ T - 15K.

5 CHARAKTERYSTYKA TECHNICZNA GAZ (80 o C - 60 o C) kw 112,8 182,7 265,6 367,1 440,7 523,3 (5 o C - 30 o C) kw użytkowa kw 115,9 186, ,8 448,6 532,7 Sprawność przy pełnym obciążeniu (80 o C - 60 o C) % 97,3 97,72 98,2 98,2 98,23 98,23 Sprawność przy pełnym obciążeniu (50 o C - 30 o C) % Sprawność przy częściowym obciążeniu 30% % Sprawność spalania (80 o C - 60 o C) % 98,06 98,1 98,23 98,37 98,37 98,37 Sprawność spalania (50 o C - 30 o C) % stojowe (80 o C - 60 o C) % 0,76 0,38 0,23 0,17 0,14 0,14 stojowe (50 o C - 30 o C) % 0,68 0,34 0,21 0,15 0,12 0,12 Straty kominowe podczas pracy palnika (80 o C - 60 o C) % 1,94 1,9 1,77 1,63 1,63 1,63 Straty kominowe podczas pracy palnika (50 o C - 30 o C) % 1,03 1,03 1,03 1,03 1,03 1,03 Straty kominowe przy palniku wyłączonym % 0,05 0,05 0,05 0,05 0,05 0,05 Temperatura spalin tf ta (80 o C - 60 o C) o C Temperatura spalin tf ta (50 o C - 30 o C) o C CO2 % 10,3 10,3 10,3 10,3 10,3 10,3 Ładunek masowy spalin (min-max) kg/h 166,9 269,1 390,2 538,3 645,9 767 Produkcja kondensatu (max) G20 l/h 19,61 31,62 45,85 63,24 75,89 90,12 GAZ (80 o C - 60 o C) kw 642,6 826,2 1046,6 1303,6 1670, (5 o C - 30 o C) kw użytkowa kw 654,2 841,1 1065,4 1327,1 1700,9 2018,7 Sprawność przy pełnym obciążeniu (80 o C - 60 o C) % 98,23 98,23 98,23 98,23 98,23 98,23 Sprawność przy pełnym obciążeniu (50 o C - 30 o C) % Sprawność przy częściowym obciążeniu 30% % Sprawność spalania (80 o C - 60 o C) % 98,37 98,37 98,37 98,37 98,37 98,37 Sprawność spalania (50 o C - 30 o C) % stojowe (80 o C - 60 o C) % 0,14 0,14 0,14 0,14 0,14 0,14 stojowe (50 o C - 30 o C) % 0,12 0,12 0,12 0,12 0,12 0,12 Straty kominowe podczas pracy palnika (80 o C - 60 o C) % 1,63 1,63 1,63 1,63 1,63 1,63 Straty kominowe podczas pracy palnika (50 o C - 30 o C) % 1,03 1,03 1,03 1,03 1,03 1,03 Straty kominowe przy palniku wyłączonym % 0,05 0,05 0,05 0,05 0,05 0,05 Temperatura spalin tf ta (80 o C - 60 o C) o C Temperatura spalin tf ta (50 o C - 30 o C) o C CO2 % 10,3 10,3 10,3 10,3 10,3 10,3 Ładunek masowy spalin (min-max) kg/h 941,9 1211, , ,6 Produkcja kondensatu (max) G20 l/h 110,68 142,3 180,24 224,52 287,76 341,52 Panele sterowania i moduły rozszerzeń kaskadowych PAN. GŁÓWNY MODULOWANY. WYSOKA TEMPERATURA. (Palnik modulowany) PAN. GŁÓWNY DWUSTOPNIOWY. WYSOKA TEMPERATURA.. (Palnik II stopniowy) Panel II kotła - KASKADA MODULACYJNA (Kotły w kaskadzie palniki modulowane) Panel II kotła KASKADA K. DWUSTOPNIOWYCH (Kotły w kaskadzie palniki dwustopniowe)
