1 MMT 42C Operating manual Käyttöohje Bruksanvisning Bruksanvisning Brugsanvisning Gebrauchsanweisung Gebruiksaanwijzing Manuel d utilisation Manual de instrucciones Instrukcja obsługi Инструкции по эксплуатации Manual de utilização Manuale d uso EN FI SV NO DA DE NL FR ES RU PT IT

2

3 Instrukcja obsługi Polski

4 SPIS TREŚCI 1. Wstęp Informacje ogólne Informacje o produkcie Bezpieczeństwo pracy Podłączanie uchwytu spawalniczego Eksploatacja i konserwacja Zakłócenia pracy Numery do zamówienia Dane techniczne MMT 42C

5 1. Wstęp 1.1 Informacje ogólne Gratulujemy zakupu urządzenia marki Kemppi. Produkty firmy Kemppi pozwalają zwiększyć wydajność pracy i z powodzeniem służą przez wiele lat, o ile tylko są prawidłowo używane. Niniejsza instrukcja obsługi zawiera ważne informacje o bezpiecznym użytkowaniu i konserwowaniu produktu firmy Kemppi. Dane techniczne urządzenia podano na końcu instrukcji. Przed rozpoczęciem użytkowania urządzenia należy dokładnie przeczytać tę instrukcję. Dla bezpieczeństwa własnego i środowiska pracy należy zwracać szczególną uwagę na podane zalecenia dotyczące bezpieczeństwa. Więcej informacji na temat produktów Kemppi można uzyskać od firmy Kemppi Oy lub autoryzowanego dystrybutora Kemppi oraz na stronie internetowej Dane techniczne przedstawione w tej instrukcji mogą ulec zmianie bez powiadomienia. Ważne Fragmenty instrukcji, które wymagają szczególnej uwagi w celu zminimalizowania ewentualnych szkód i obrażeń są wyróżnione oznaczeniem UWAGA!. Fragmenty te należy uważnie przeczytać i postępować zgodnie z zaleceniami w nich zawartymi. Zastrzeżenie Choć dołożono wszelkich starań, aby informacje zawarte w niniejszej instrukcji były dokładne i kompletne, producent nie ponosi odpowiedzialności za ewentualne błędy lub przeoczenia. Firma Kemppi zastrzega sobie prawo do zmiany parametrów technicznych opisanego produktu w dowolnym momencie bez wcześniejszego powiadomienia. Kopiowanie, rejestrowanie, powielanie lub przesyłanie treści niniejszej instrukcji bez wcześniejszej zgody firmy Kemppi jest zabronione. 1.2 Informacje o produkcie MMT 42C to chłodzony gazem uchwyt spawalniczy MIG/MAG przeznaczony do spawania zmechanizowanego. Został skonstruowany specjalnie do zastosowania z wózkiem spawalniczym Kemppi. Ma on prosty korpus i nie posiada włącznika. Praca uchwytu kontrolowana jest przez urządzenie spawalnicze poprzez kabel sterujący Uchwytu tego nie można używać do spawania ręcznego. Kemppi Oy /

6 1.3 Bezpieczeństwo pracy Należy uważnie przeczytać niniejsze instrukcje dotyczące bezpieczeństwa pracy, a następnie stosować się do nich podczas instalacji, obsługi i konserwacji uchwytu spawalniczego. Łuk spawalniczy i odpryski Promieniowanie łuku spawalniczego stanowi zagrożenie dla oczu. Należy również mieć na uwadze bezpieczeństwo innych osób znajdujących się w miejscu pracy i w jego pobliżu. Promieniowanie łuku spawalniczego jest niebezpieczne. Łuk spawalniczy i gorące odpryski mogą powodować oparzenia skóry. Należy stosować zalecany sprzęt ochronny oraz odzież ochronną wysokiej jakości. Ryzyko pożaru lub wybuchu Należy zawsze przestrzegać lokalnych przepisów przeciwpożarowych a przed rozpoczęciem pracy przeprowadzić odpowiednią analizę ryzyka. Z miejsca wykonywania prac spawalniczych, należy usunąć materiały łatwopalne lub wybuchowe. Należy zawsze mieć dostęp do odpowiedniego sprzętu przeciwpożarowego. Podczas spawania zbiorników lub pracy w zamkniętych przestrzeniach należy pamiętać o zagrożeniach związanych ze spawaniem, np. niebezpieczeństwie pożaru lub wybuchu. UWAGA! Iskry lub odpryski spawalnicze mogą spowodować pożar nawet kilka godzin po zakończeniu spawania! Napięcie zasilania Nie wolno umieszczać maszyny spawalniczej wewnątrz spawanego obiektu (np. pojemnika lub pojazdu). Nie należy stawiać urządzenia spawalniczego na mokrym podłożu. Przed uruchomieniem maszyny należy zawsze sprawdzić, czy kable są prawidłowo podłączone i czy nie są uszkodzone lub zużyte. Uszkodzone kable należy natychmiast wymienić. Mogą one spowodować urazy lub zwiększyć ryzyko wybuchu pożaru. Należy chronić kable zasilające i przewody przed uszkodzeniem przez ciężkie przedmioty, ostre krawędzie lub rozgrzane elementy. Obwód elektryczny spawania Dla własnego bezpieczeństwa należy zawsze korzystać z odzieży ochronnej odpowiedniej dla warunków i rodzaju pracy Nie należy pracować w miejscach bardzo wilgotnych i tam gdzie występuje woda. W trakcie spawania nie wolno mieć na sobie wilgotnej odzieży. Nie wolno korzystać ze sprzętu z wadliwymi lub uszkodzonymi kablami. O ile nie korzysta się ze specjalnego gniazda spoczynkowego, nie wolno kłaść uchwytu spawalniczego na urządzeniu spawalniczym gdy jest ono właczone. Nie wolno kierować uchwytu spawalniczego w stronę swojej twarzy lub w kierunku innych. Opary spawalnicze Należy upewnić się, że podczas spawania zapewniona jest odpowiednia wentylacja. Podczas spawania metali, które zawierają ołów, kadm, cynk, rtęć lub beryl należy przestrzegać zaleceń dotyczących bezpieczeństwa i zachować odpowiednie środki ostrożności. Należy odpowiednio zabezpieczyć drogi oddechowe w zależności od rodzaju aplikacji spawalniczej, warunków pracy i rodzaju materiału spawanego. 4 MMT 42C

7 2. Podłączanie uchwytu spawalniczego Przed podłączeniem uchwytu do urządzenia spawalniczego, należy sprawdzić, czy prowadnica drutu i końcówka prądowa są odpowiednie dla zastosowanego rozmiaru i rodzaju drutu. Więcej informacji można znaleźć w rozdziale dotyczącym części zużywających się na stronie 11 niniejszej instrukcji. Spiłuj ostrą końcówkę drutu. Ułatwia to wprowadzanie drutu i wydłuża czas eksploatacji części zużywających się. Podłącz uchwyt spawalniczy i dokręć pierścień mocujący kabla. Kemppi Oy /

8 Wprowadź drut elektrodowy, korzystając z przycisku WIRE INCH. W przypadku stosowania wózka spawalniczego MagTrac F 61 drut można wprowadzić, korzystając z opcji Wire Inch na panelu sterowania MagTrac. Więcej informacji na ten temat można znaleźć w instrukcji obsługi wózka MagTrac F 61. Sprawdź przepływ gazu i dopasuj go do danej aplikacji. Przed spawaniem obetnij pod kątem nadmiar drutu do spawania. Poprawia to charakterystykę zajarzenia łuku. 6 MMT 42C

9 Zamontuj uchwyt spawalniczy na wózku spawalniczym i podłącz złącze kabla spawalniczego do gniazda na wózku. Ustaw uchwyt na wózku w taki sposób, by był on skierowany na właściwy punkt i pod właściwym kątem oraz w odpowiedniej odległości w stosunku do rowka. Więcej informacji można znależć w dokumentacji wózka spawalniczego. 3. Eksploatacja i konserwacja Przy planowaniu konserwacji uchwytów MIG należy brać pod uwagę intensywność i warunki ich eksploatacji. Prawidłowe użytkowanie i regularna konserwacja pomogą uniknąć awarii i zapewnią długą eksploatację uchwytu. Ze względu na wysokie temperatury podczas spawania i związane z tym zużycie najwięcej konserwacji wymagają końcowe elementy uchwytu MIG. Stan innych części, w tym kabla uchwytu, również należy sprawdzać pod kątem uszkodzenia lub zużycia. Aby zamontować nową prowadnicę, połóż uchwyt prosto na płaskiej powierzchni. Fabrycznie uchwyt jest wyposażony w prowadnicę spiralną do spawania standardowym drutem stalowym. Przed podłączeniem uchwytu do urządzenia spawalniczego należy upewnić się, że rodzaj zamontowanej prowadnicy jest odpowiedni dla zastosowanego drutu spawalniczego. Kemppi Oy /

10 W wyniku zmian temperatury w czasie spawania, części uchwytu mogą się poluzować. Należy regularnie sprawdzać, czy są one właściwie zamocowane. Kabel uchwytu W przypadku intensywnej eksploatacji, prowadnicę należy codziennie czyścić z kurzu i brudu. Prowadnicę drutu należy czyścić zawsze przy wymianie szpuli drutu lub częściej. Codziennie należy sprawdzać, czy materiał izolacyjny na uchwycie i kablu uchwytu nie jest uszkodzony. Należy sprawdzać także, czy kabel uchwytu nie jest w żadnym miejscu ostro zgięty. Należy sprawdzać dyszę i w razie potrzeby oczyścić odpryski, które się w niej osadziły. 8 MMT 42C

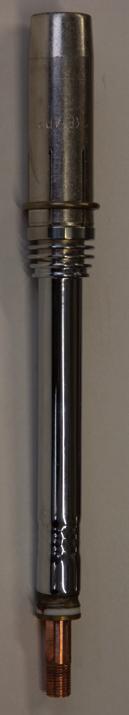

11 W przypadku nadmiernego zużycia lub uszkodzenia szyjki uchwytu, można ją odkręcić od korpusu uchwytu i wymienić na nową. Uwaga! Codziennie sprawdzać prawidłowe dokręcenie szyjki. Nieprawidłowo dokręcona szyjka może doprowadzić do spadku napięcia i nadmiernego rozgrzewania się korpusu uchwytu. Aby zablokować szyjkę w aktualnym położeniu, należy odkręcić śrubę z gniazdem torx znajdującą się pod gumowym pierścieniem podpórki zginania i usunąć jedną z trzech podkładek. UWAGA! Jeśli szyjka jest zablokowana, należy pamiętać, aby poluzować śrubę torx przed podjęciem próby odkręcenia szyjki. Kemppi Oy /

12 4. Zakłócenia pracy Na charakterystykę spawania wpływ może mieć szereg czynników, w tym uchwyt spawalniczy lub inne elementy systemu spawalniczego. Poniższe informacje pomogą w identyfikowaniu i rozwiązywaniu możliwych problemów związanych ze spawaniem. UWAGA! Podana lista problemów i ich możliwych przyczyn nie jest wyczerpująca, a jedynie przedstawia niektóre typowe sytuacje, jakie mogą wystąpić podczas spawania MIG/MAG urządzeniami. Spoina jest zanieczyszczona lub złej jakości. Sprawdź, czy odpryski nie blokują dyszy lub adaptera końcówki prądowej. Sprawdź dopływ gazu osłonowego. Sprawdź i odpowiednio ustaw wypływ gazu. Sprawdź, czy używany jest odpowiedni gaz do danego zadania. Sprawdź biegunowość podłączenia uchwytu. Przykład: Drut elektrodowy, pełny Fe: Kabel masy powinien być podłączony do bieguna, a podajnik drutu/uchwyt do bieguna +. Sprawdź, czy dostarczane są wszystkie fazy zasilania. Nierówne spawanie. Sprawdź, czy mechanizm podający jest odpowiednio ustawiony. Sprawdź, czy założono odpowiednie rolki podające. Sprawdź, czy hamulec/piasta szpuli są odpowiednio ustawione. Sprawdź, czy prowadnica drutu w uchwycie jest drożna. W razie potrzeby wymień. Sprawdź, czy używana prowadnica jest odpowiednia dla średnicy i typu używanego drutu. Sprawdź rozmiar, typ i stopień zużycia końcówki prądowej. Sprawdź, czy uchwyt nie przegrzewa się podczas spawania. Sprawdź podłączenia kabli i zacisku kabla masy. Sprawdź nastawy parametrów spawania. Drut nie jest podawany. Sprawdź mechanizm podajnika drutu. Dokonaj niezbędnych poprawek. Sprawdź działanie wyłącznika uchwytu. Sprawdź, czy eurozłącze uchwytu jest prawidłowo zamocowane. Sprawdź, czy prowadnica drutu w uchwycie jest drożna. Sprawdź rozmiar, typ i stopień zużycia końcówki prądowej. Sprawdź, czy drut do spawania ma odpowiednią średnicę. Za dużo odprysków. Sprawdź wartości parametrów spawania. Sprawdź ustawienia indukcyjności/dynamiki. Sprawdź rodzaj i wypływ gazu. Sprawdź biegunowość kabli spawalniczych i ich prawidłowe podłączenie. Sprawdź wybór rodzaju drutu elektrodowego. Sprawdź system podawania drutu. Sprawdź źródło zasilania. Czy wszystkie fazy są dostarczane? Sprawdź, czy operator stosuje odpowiednią technikę / długość łuku / prędkość spawania / odpowiedni kąt. UWAGA! Większość podanych czynności może wykonać operator. Jednak wszelkie czynności dotyczące zasilania powinien wykonywać uprawniony i odpowiednio przeszkolony elektryk. 10 MMT 42C

13 5. Numery do zamówienia MMT 42C: (3 m), (4,5 m) UWAGA! Pomarańczowy kolor kodu części oznacza dostawę standardową. C A Dysza gazowa (A x B x C) x 25 x 18 mm, standardowa L 83 x 25 x 18 mm, długa C 80 x 25 x 14 mm, stożkowa x 25 x 18 mm, standardowa, tuleja przeciwodpryskowa B ,5 x 25 x 18 mm, specjalna długa Tuleja izolacyjna Końcówka prądowa (M8) ø 0,8 mm A ø 0,8 mm , A 0, , A 1, , A 1, , A 1, , A 1, ZR 1,0 CuCr1Zr SS 0, ZR 1,2 CuCr1Zr SS 0, ZR 1,4 CuCr1Zr SS 1, AG 1,0 CuAg SS 1, AG 1,2 CuAg SS 1,6 Adapter końcówki prądowej M8 Dyfuzor gazu W Izolator W Szyjka SP (w tym W W004579) Część szyjki ,8 1,6 mm Al ,8 1,0 mm Stal nierdzewna ,2 1,6 mm Stal nierdzewna Prowadnica drutu ø 0,6 0,8 mm 3 m ,9 1,2 mm 3 m ,4 1,6 mm 3 m ,8 1,6 mm Al 3 m ,8 1,0 mm Stal nierdzewna 3 m ,2 1,6 mm Stal nierdzewna 3 m ,6 0,8 mm 4,5 m ,9 1,2 mm 4,5 m ,4 1,6 mm 4,5 m ,8 1,6 mm Al 4,5 m ,8 1,0 mm Stal nierdzewna 4,5 m ,2 1,6 mm Stal nierdzewna 4,5 m Kemppi Oy /

14 6. Dane techniczne Uchwyt Obciążalność Ar + CO₂ Cykl pracy (%) Średnice drutu Chłodzenie MMT 42C 350A 100 0,8 1,6 mm gazem MMT 42C 420A 70 0,8 1,6 mm gazem Złącze dla jednostki MIG: Eurozłącze Uwaga Upewnij się, że uchwyt spawalniczy jest odpowiedni dla maksymalnego używanego prądu spawania! Uchwyty Kemppi spełniają wymogi dotyczące konstrukcji i bezpieczeństwa zgodne z normą IEC / EN MMT 42C
