1 PODRCZNIK PROGRAMOWANIA POMPY DOZUJCEJ PROGRAMMING INSTRUCTIONS FOR DOSING PUMP MANUEL DE PROGRAMMATION DE LA POMPE DOSEUSE MANUAL DE INSTRUCCIÓN DE LA BOMBA DOSIFICADORA HC 997 MOD A PI-MA-CLK ADSP /10/09 1/20

2 Elektromagnetyczna pompa cyfrowa SPI TRECI SPIS TRECI 1.0 WPROWADZENIE Dane techniczne Dane hydrauliczne Zawarto opakowania DANE Dane elektryczne Dane funkcjonalne Inne dane funkcjonalne Panel sterowania Skrzynka zaciskowa MENU UYTKOWNIKA Zapauzowanie pompy Zalewanie pompy PROGRAMOWANIE Wejcie do programowania Menu programowania Opis menu programowania Menu programowania Działanie stałe Działanie- wydajno Działanie- okres trwania Działanie- ilo do dozowania Działanie cykliczne Menu programowania Działanie proporcjonalne Działanie proporcjonalne impulsowe Działanie proporcjonalne impulsowe 1xN Działanie proporcjonalne impulsowe 1xN (M) Działanie proporcjonalne impulsowe 1:N Działanie proporcjonalne 4-20mA Działanie proporcjonalny w PPM Menu programowania Timera Programowanie timera dziennego Programowanie timera tygodniowego Menu programowania Ustawienia i Kalibracja Menu ustawienia Jzyk Menu ustawienia Data i godzina Menu ustawienia Kalibracja Menu ustawienia Jednostki miary Menu ustawienia Alarm Przepływu Menu ustawienia Regulacja czasowa alarmów Menu ustawienia Wyjcie przekanika Menu ustawienia Statystyki Menu ustawienia Alarm Akustyczny Menu ustawienia Regulacja kontrastu Wywietlacza Menu ustawienia Przywrócenie parametrów domylnych PARAMETRY DOMYLNE ADSP /10/09 2/20

3 Elektromagnetyczna cyfrowa pompa wielofunkcyjna DANE TECHNICZNE 1.0 WPROWADZENIE Pompa HC997 mod.a jest pomp dozujc, która moe działa w sposób stały lub proporcjonalny w zalenoci od sygnału zewntrznego. Wyposaona jest w czci dolnej obudowy w wyłcznik ON/OFF i w skrzynk zaciskow do podłcze rónych sygnałów (wejcie sondy poziomu, wejcie impulsów licznika, wejcie czujnika przepływu, wejcie sygnału 4 20mA i wyjcie przekanika). Po włczeniu pompy wywietlacz pokazuje menu uytkownika, na którym mona przeczyta niektóre informacje dotyczce sposobu działania pompy i moliwoci jej zapauzowania lub zalania. Dziki technologii cyfrowej z mikrokontrolerem i alfanumerycznym wywietlaczem LCD pompa HC997 jest łatwa do zaprogramowania i jest w stanie zapamita wszystkie statystyki zuycia i działania. 1.1 DANE TECHNICZNE Zasilanie: 230VAC ± 10% 50/60Hz Moc: patrz tabela Bezpiecznik: 1 A RIT Stopie zabezpieczenia: IP65 Ciar: 2,5 kg Wymiary: L 118 x A 205 x P 147 mm 1.2 DANE HYDRAULICZNE MODEL HC997-1 HC997-2 HC997-3 HC997-4 Maksymalna Czstotliwo Dawka na suw Pobór mocy Wym. Podłczenia maksymalne cinienie suwów (max) (max) rury głowicy pompy L/h bar na min. ml /suw watt mm model , x6 ½" - PVDF , x6 ½" - PVDF , x6 ½" - PVDF , x6 ½" - PVDF , x6 ½" - PVDF , x6 ½" - PVDF , x6 ½" - PVDF , x6 ½" - PVDF , x6 ½" - PVDF , x6 ½" - PVDF , x6 ½" - PVDF , x6 ½" - PVDF 1.3 ZAWARTO OPAKOWANIA Pompa HC997 Podrcznik instalacji i konserwacji Podrcznik programowania Króciec wtryskowy PVDF Filtr stopowy z zaworem kulowym PVDF Przewód rurowy 4x6 z PE tłoczny (2 m) Przewód rurowy 4x6 z PVC ssawny (2 m) Przewód rurowy 4x6 z PVC dla zaworu spustowego (2 m) Wspornik do montau naciennego Wspornik do montau poziomego ruby i kołki do przymocowania naciennego ADSP /10/09 3/20

4 Elektromagnetyczna cyfrowa pompa wielofunkcyjna DANE TECHNICZNE 2.0 DANE 2.1 DANE ELEKTRYCZNE Zasilanie: 230VAC ± 10% 50/60Hz Bezpiecznik: 1 A RIT model 5x20 Wyłcznik ON/OFF 2.2 DANE FUNKCJONALNE Tryb rczny Pompa moe działa w trybie rcznym na cztery róne sposoby: 1. Ilo do dozowania Pompa przy kadym włczeniu dozuje dan ilo produktu w ustawionym czasie.. 2. Cykliczny Po włczeniu pompa pracuje w sposób cykliczny: co okrelony okres czasu przez dany czas 3. Okres działania Pompa po kadym włczeniu dozuje przez dany czas z ustawion wydajnoci. 4. Wydajno Pompa działa w sposób stały z dan wydajnoci. Proporcjonalny 1:N Pompa dla kadego N impulsów, które otrzymuje na wejciu impulsów INPUT PULSE, wykonuje suw. Proporcjonalny 1xN Pompa dla kadego otrzymanego impulsu na wejciu impulsów INPUT PULSE wykonuje N suwów. Proporcjonalny 1xN (M) Pompa dla kadego otrzymanego impulsu na wejciu impulsów INPUT PULSE wykonuje N suwów, których czstotliwo zaley od czasu, który mija midzy dwoma ostatnimi otrzymanymi impulsami. Ten tryb moe by zaprogramowany na dwa sposoby: 1. Proporcjonalny: 1xN (M) Prop. Pompa podczas dozowania, jeli otrzymuje impuls od licznika, przeprowadza dozowanie odnone pozostajcych impulsów oraz impulsów nowych w sposób proporcjonalny. 2. Natychmiastowy: 1xN (M) Natych. Pompa podczas dozowania, jeli otrzymuje impuls od licznika, przeprowadza dozowanie odnone pozostajcych impulsów w sposób natychmiastowy z ustawion czstotliwoci, a dozowanie odnone nowych impulsów w sposób proporcjonalny PPM Pompa wykonuje dozowanie bezporednio w PPM (Parts per Milion). Proporcjonalne do sygnału ma Pompa wykonuje dozowanie w sposób proporcjonalny do sygnału 0 20mA otrzymywanego na wejciu INPUT ma. Timer Pompa wyposaona jest w timer dzienny lub tygodniowy, dziki któremu mona zaprogramowa do 8 dziennych Operacji. ADSP /10/09 4/20

5 DANE TECHNICZNE 2.3 INNE DANE FUNKCJONALNE Alarm poziomu Pompa wchodzi w stan alarmu, gdy dochodzi do zamknicia styku na wejciu czujnika poziomu INPUT LEVEL. Alarm dysponuje filtrem 5 sekund. Alarm przepływu Pompa wchodzi w stan alarmu przepływu, gdy dochodzi do zamknicia styku (tryb przepływ) lub gdy otrzymuje pewn liczb impulsów (tryb impulsy) na wejciu czujnika przepływu INPUT FLOW W przypadku zaprogramowania w trybie przepływu, alarm dysponuje filtrem 5 sekund. Brzczyk Istnieje moliwo włczenia lub wyłczenia alarmu dwikowego. Ustawienia przekanika Istnieje moliwo ustawienia wyjcia przekanika alarmowego OUT RELAY na N.Z (Normalnie Zamknity) lub na N.O. (Normalnie Otwarty). Jzyk Istnieje moliwo wyboru jzyka pomidzy jzykiem: Włoskim Angielskim Francuskim Hiszpaskim- Niemieckim. Zegar i data Istnieje moliwo ustawienia godziny i daty. Statystyki Istnieje moliwo odczytania statystyk działania pompy. Ogólna i dzienna liczba suwów, ogólna i dzienna ilo produktu. Przywrócenie parametrów domylnych Funkcja ta pozwala zresetowa wszystkie parametry pompy. Jednostki miary Funkcja ta pozwala na ustawienie jednostki miary wydajnoci pompy, która moe by wyraona: %: w procentach SNM: suwy na minut L/H: litry na godzin jedynie jeli przeprowadzona została kalibracja ml/min: ml na minut jedynie jeli przeprowadzona została kalibracja Regulacja kontrastu Funkcja ta pozwala na wyregulowanie kontrastu wywietlacza LCD. 2.4 PANEL STEROWANIA Wywietlacz LCD 2x12 podwietlony Czerwona DIODA sygnalizacji alarmu Zielona DIODA sygnalizacji wtrysku 5 przycisków ADSP /10/09 5/20

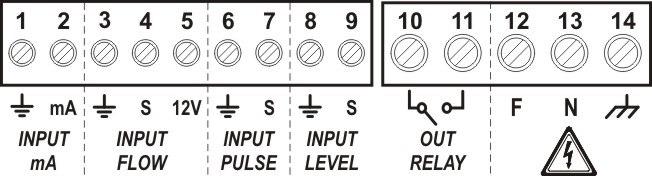

6 DANE TECHNICZNE 2.5 SKRZYNKA ZACISKOWA UWAGA: Przed przystpieniem do działa konserwacyjnych na urzdzeniu naley zawsze odłczy zasilanie. WEJCIE PINS OPIS CO PODŁCZY INPUT ma 1-2 Wejcie do podłczenia sygnału 0 20mA, pochodzcego na przykład od jakiego urzdzenia. INPUT FLOW Wejcie do podłczenia czujnika przepływu INPUT PULSE 6-7 Wejcie do podłczenia licznika impulsów. INPUT LEVEL 8-9 Wejcie do podłczenia sondy poziomu 3.0 MENU UYTKOWNIKA Po włczeniu pompy na wywietlaczu pokazuj si informacje zmieniajce si w zalenoci od zaprogramowania pompy. Ponadto z trybu standby istnieje moliwo wejcia do menu uytkownika, aby przeprowadzi inne czynnoci. 3.1 ZAPAUZOWANIE POMPY Z menu standby nacisn przycisk n wywietlacz pokae: W celu powrócenia do menu stanby nacisn dwa razy przycisk 3.2 ZALEWANIE POMPY Z menu stanby nacisn dwa razy przycisk n wywietlacz pokae: Przytrzyma przycinity przycisk w celu włczenia pompy. Aby powróci do menu stanby nacisn przycisk Na tym etapie, jeli nie nacinie si adnego przycisku w cigu 10 sekund, pompa powraca do trybu automatycznego w menu standby. ADSP /10/09 6/20

7 PROGRAMOWANIE 4.0 PROGRAMOWANIE 4.1 WEJCIE DO PROGRAMOWANIA W menu uytkownika przyciska przycisk przez trzy sekundy, wywietlacz pokae: Aby uzyska dostp, naley nacisn nastpujc kombinacj przycisków: 4.2 MENU PROGRAMOWANIA Dziki przyciskom poruszania si po polach wyboru w menu. istnieje moliwo Aby wybra dane pole, naley nacisn przycisk OPIS MENU PROGRAMOWANIA Menu działania stałego Pozwala na dokonanie wyboru midzy nastpujcymi rodzajami działania: Wydajno Ilo do dozowania Okres trwania - Cykliczny Menu działania proporcjonalnego Pozwala na dokonanie wyboru midzy nastpujcymi rodzajami działania: proporcjonalne impulsowe 1:N proporcjonalne impulsowe 1xN proporcjonalne impulsowe 1xN z pamici proporcjonalne sygnał prdowy 4 20 ma ppm Menu działania regulowanego czasowo Pozwala na zaprogramowanie pompy w trybie timera dziennego lub tygodniowego. Menu ustawie Kalibracja To menu pozwala na ustawienie wszystkich parametrów działania pompy, a take na wykonanie jej kalibracji. ADSP /10/09 7/20

8 Elektromagnetyczna pompa cyfrowa wielofunkcyja DZIAŁANIE STAŁE 4.3 MENU PROGRAMOWANIA DZIAŁANIE STAŁE Dziki przyciskom poruszania si po czterech polach menu: istnieje moliwo Aby wybra dane pole naley nacisn przycisk Działanie - wydajno Przy tym rodzaju działania ustawia si wydajno pompy, która moe by wyraona w rónych jednostkach miary (%, SNM, ml/min, L/h) zobaczy menu ustawie Za kadym razem, gdy pompa zostaje podłczona do zasilania, wykonuje dozowanie w sposób stały z zaprogramowan wydajnoci Działanie Okres trwania Za kadym razem, gdy pompa zostaje włczona, wykonuje dozowanie w danym czasie z zaprogramowan wydajnoci. Przy tym rodzaju działania ustawione zostaj dwa parametry: czas działania (Okres) Do ustawienia midzy 1 a 240 min w 1 minutowych krokach wydajno, która moe by wyraona w rónych jednostkach miary (%, SNM, ml/min, L/h) zobaczy menu ustawie. Przykład: Okres = 10 minut Wydajno = 100% Pompa działa przez 10 minut przy 100% maksymalnej wydajnoci za kadym podłczeniem jej do zasilania. ADSP /10/09 8/20

9 Elektromagnetyczna pompa cyfrowa wielofunkcyja DZIAŁANIE STAŁE Działanie iloci do dozowania Za kadym razem, gdy pompa zostaje włczona, wykonuje dane dozowanie w ustawionym czasie. Przy tym rodzaju działania ustawione zostaj dwa parametry: ilo produktu do dozowania. Do ustawienia midzy 1 a 2000 ml w 1 mililitrowych krokach. czas działania pompy Do ustawienia midzy 1 a 240 min w 1 minutowych krokach. Przykład: Ilo= 350 ml Okres = 10 minut Pompa wykonuje dozowanie 350 ml w 10 minut. Aby było moliwe zaprogramowanie tego trybu, naley uprzednio wykona Kalibracj. Minimalny okres dozowania zostaje automatycznie obliczony przez pomp po ustawieniu iloci do dozowania Działanie cykliczne Za kadym razem, gdy pompa zostaje zasilona, wykonuje dozowanie z dan wydajnoci w czasie ustawionym (T ON ) w sposób cykliczny (T Cykl ). Przy tym rodzaju działania ustawione zostaj trzy parametry: czas działania (T ON ). Do ustawienia midzy 0 a 90 min w krokach 1 sekundowych czas cyklu (T Cykl ). Do ustawienia midzy 0 a 24 godzin w krokach 1 minutowych wydajno, która moe by wyraona w rónych jednostkach miary (%, SNM, ml/min, L/h) zobaczy menu ustawie. Przykład T ON = 10 sekund T Cykl = 10 minut Pompa działa przez 10 sekund co 10 minut. ADSP /10/09 9/20

10 DZIAŁANIE PROPORCJONALNE IMPULSOWE 4.4 MENU PROGRAMOWANIA DZIAŁANIE PROPORCJONALNE Dziki przyciskom istnieje moliwo poruszania si po trzech polach menu. Aby wybra dane pole, naley nacisn przycisk Impulsowe działanie proporcjonalne Dziki przyciskom poruszania si po trzech polach menu. istnieje moliwo Aby wybra dane pole, naley nacisn przycisk Impulsowe działanie proporcjonalne 1xN Przy tym rodzaju działania ustawione zostaj dwa parametry: liczba suwów do wykonania. Do ustawienia midzy 0 i 250. liczba suwów na minut (SNM) Do ustawienia midzy 1 i 150 lub 180 (zaley od modelu pompy). Za kadym razem, gdy pompa otrzymuje impuls z licznika, wykonuje dan liczb suwów z ustawion czstotliwoci. Przykład: 1xN = 1x15 Suw/m = 60 Pompa, gdy otrzymuje impuls z licznika, wykonuje 15 suwów z czstotliwoci 60 SNM ADSP /10/09 10/20

11 DZIAŁANIE PROPORCJOALNE IMPULSOWE Impulsowe działanie proporcjonalne 1xN (M) Za kadym razem, gdy pompa otrzymuje impuls z licznika, wykonuje dan liczb N suwów z ustawion czstotliwoci. Jeli pompa otrzymuje impulsy w trakcie przeprowadzanego dozowania, zachowuje si w takiej sytuacji na dwa sposoby: proporcjonalny lub natychmiastowy. Proporcjonalny, pompa sumuje pozostajce impulsy aktualnego dozowania i nowe impulsy i wykonuje suwy w sposób proporcjonalny w czasie, który upłynł pomidzy dwoma ostatnimi impulsami otrzymanymi z licznika. Natychmiastowy, pompa wykonuje pozostajce impulsy aktualnego dozowania z ustawion czstotliwoci, a nastpnie w sposób proporcjonalny wykonuje suwy w czasie, który upłynł pomidzy dwoma ostatnimi impulsami otrzymanymi z licznika. Przy tym rodzaju działania ustawione zostaj dwa parametry: liczba suwów do wykonania. Do ustawienia midzy 0 i 250. liczba suwów na minut.(snm) Do ustawienia midzy 1 i 150 lub 180 (zaley od modelu pompa). Pami proporcjonalna lub natychmiastowa. Przykład: 1xN (M) = 1x15 Suw/m = 60 Pompa, gdy otrzymuje impuls z licznika, wykonuje 15 suwów z czstotliwoci 60 SNM Impulsowe działanie proporcjonalne 1:N Pompa co okrelon liczb N otrzymanych z licznika impulsów wykonuje suw Przy tym rodzaju działania zostaje ustawiony tylko jeden parametr: liczba impulsów do podzielenia (N). Do ustawienia midzy 0 i 250. Przykład: 1:N = 1:15 Pompa co 15 impulsów otrzymanych z licznika wykonuje suw ADSP /10/09 11/20

12 DZIAŁANIE PROPORCJONALNE ma Impulsowe działanie proporcjonalne sygnał prdowy 4-20mA Pompa wykonuje jedno dozowanie proporcjonalne do wartoci sygnału prdowego na swoim wejciu. Przy tym rodzaju działania ustawionych zostaje siedem parametrów: Granica dolna L1 Przedstawia warto w ma, przy której ma si rozpocz dozowanie. Do ustawienia midzy 1 a 20mA w krokach 0,1 ma Granica górna L2 Przedstawia warto w ma, przy której ma si zakoczy dozowanie. Do ustawienia midzy 1 a 20mA w krokach 0,1 ma Wydajno L1 Przedstawia minimaln wydajno Do ustawienia midzy 0 i 100%. Wydajno L2 Do ustawienia midzy 0 i 100%. Pod L1 Do ustawienia OFF lub ON. Nad L2 Do ustawienia OFF lub ON. Przykład: L1=4mA L2 = 12mA Wydajno L1 = 10% Wydajno L2 = 50% Pod L1= OFF Nad L2= ON Jeli w wejciu jest warto 8mA, pompa przeprowadza dozowanie z 30% ADSP /10/09 12/20

13 DZIAŁANIE PROPORCJONALNE PPM Impulsowe działanie proporcjonalne w PPM. Ten rodzaj działania pozwala na przeprowadzenie dozowania w PPM poprzez ustawienie niektórych parametrów. Nastpnie mikrokontroler dokonuje koniecznych oblicze i ustala rodzaj działania, które ma przeprowadzi pompa. Parametry do ustawienia s nastpujce: Ml/Wtrysk Wskazuje ml na suw pompy warto, która obliczana jest automatycznie. L/I Licznik Wskazuje litry na impuls licznika, wartoci do ustawienia s nastpujce: 0,10 0,25 0,50 1 1, Dla licznika o 4 impulsach/ litr ustawi % Roztwór Wskazuje stenie produktu chemicznego do dozowania. Do ustawienia midzy 0 i 100%. Ustaw PPM Wskazuje warto w PPM, któr pompa musi zachowa w instalacji. Do ustawienia midzy 1 a 99,9 w krokach 0,1 Przykład: PPM= 1 Licznik= 100 ml/wtrysk = 1 ml % Roztwór = 50% W tym przypadku N=0,2 czyli co pi impulsów, które pompa otrzymuje od licznika, wykonuje suw. ADSP /10/09 13/20

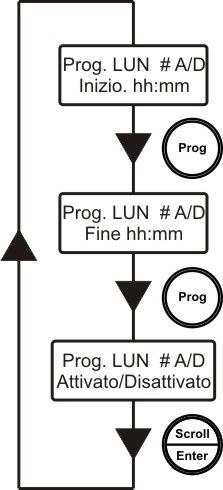

14 4.5 MENU PROGRAMOWANIA TIMERA PROGRAMOWANIE TIMER Ten rodzaj działania pozwala na zaprogramowanie pompy z aktywacjami o czstotliwoci dziennej lub tygodniowej, do maksymalnie 7 aktywacji. Dziki przyciskom istnieje moliwo poruszania si po rónych polach menu. Aby wybra dane pole nacisn przycisk Programowanie timera dziennego Włczenie pompy zachodzi kadego dnia. Przy takim rodzaju działania mona ustawi 7 operacji z godzin rozpoczcia i godzin zakoczenia. Ponadto timer moe zosta włczony lub wyłczony. Minimalny czas działania to 1 minuta. Aby przej do nastpnego programu, naley nacisn przycisk 5.2 Programowanie timera tygodniowego Włczenie pompy zachodzi w rytmie tygodniowym i mona ustawi 7 operacji z godzin rozpoczcia i godzin koca. Ponadto timer moe zosta włczony lub wyłczony. Minimalny czas działania to 1 minuta. Przykład: PPM= 1 Licznik= 100 ml/wtrysk = 1 ml % Roztwór = 50% W tym przypadku N=0,2 czyli co pi impulsów, które pompa otrzymuje od licznika, wykonuje suw. Aby przej do nastpnego programu, naley nacisn przycisk ADSP /10/09 14/20

15 USTAWIENIA I KALIBRACJA 4.6 MENU PROGRAMOWANIA USTAWIENIA I KALIBRACJA Dziki przyciskom istnieje moliwo przesuwania po rónych polach menu. Aby wybra dane pole, naley nacisn przycisk Menu ustawie Jzyk W tym menu mona ustawi jzyk oprogramowania pompy. Dziki przyciskom poruszania si po rónych polach menu. istnieje moliwo dane pole. wybiera si ADSP /10/09 15/20

16 USTAWIENIA I KALIBRACJA Menu ustawie Data i godzina W tym menu mona ustawi dat, dzie tygodnia i godzin. do modyfikacji miga. przesuwa si kursor na nastpne pole, warto si kursor na poprzedniej wartoci. powraca si do poprzedniego menu lub ustawia Menu ustawie Kalibracja W tym menu ustawia si wydajno w ml, któr pompa wykonuje w 100 suwach. Aby przeprowadzi kalibracj naley wykona nastpujce czynnoci: 1. Zala pomp w taki sposób, by produkt chemiczny wypłynł od strony tłocznej pompy. 2. Umieci pojemnik z miark o pojemnoci co najmniej 250 ml po stronie ssawnej pompy. 3. Zaznaczy ilo produktu wewntrz pojemnika z miark (L1). 4. Wej do menu kalibracji i włczy pomp naciskajc przycisk 5. Rozpoczyna si odliczanie 6. Kiedy pompa zakoczy suwy, zaznaczy ilo produktu, który pozostał wewntrz pojemnika z miark (L2). 7. ustawi warto ml wessanych, co stanowi rónice midzy L1 L2, a nastpnie nacisn przycisk, w celu potwierdzenia Menu ustawie Jednostki miary W tym menu istnieje moliwo ustawienia jednostki wydajnoci pompy. Jednotski miary l/h i ml/min aktywne s po przeprowadzeniu kalibracji. Dziki przyciskom istnieje moliwo poruszania si po rónych polach menu. wybiera si dane pole. ADSP /10/09 16/20

17 USTAWIENIA I KALIBRACJA Menu ustawie Alarm przepływu W tym menu ustawia si alarm czujnika przepływu, który moe by dwóch typów: 1. Impulsowy W tym przypadku naley wprowadzi dwa parametry: Impulsy odniesienia (IMP odniesienia) Wskazuje liczb impulsów, które musi otrzyma pompa Do ustawienia midzy 2 a 250 w krokach 1 Maksymalna rónica (MAX. RÓ NICA) Wskazuje maksymaln rónic, któr pompa akceptuje, midzy otrzymanymi impulsami i tymi Odniesienia. Do ustawienia midzy 1 i wartoci impulsów odniesienia w krokach Przepływ W tym przypadku mona włczy lub wyłczy alarm i sygnał czujnika przepływu uwaany jest za sygnał ON/OFF wartoci. ustawia si dane poprzedniego menu. powraca si do Menu ustawie Regulacja czasowa alarmów W tym menu ustawia si niektóre parametry zarzdzania sygnałami alarmowymi pompy. Parametry do ustawienia s nastpujce: Czas stabilizacji Wskazuje minimalny czas, przez który musi trwa sygnał alarmowy, zanim pompa go uzna za alarm wany. Do ustawienia midzy 1 i 59 sekund w krokach 1 sekundowych lub midzy 1 i 60 min w krokach 1 minutowych Alarm dozowania pompy Wskazuje litry na impuls licznika, wartoci do ustawienia s nastpujce: 0,10 0,25 0,50 1 1, Do ustawienia midzy 1 a 60 min w krokach 1 minutowych. ADSP /10/09 17/20

18 USTAWIENIA I KALIBRACJA Menu ustawie Wyjcie przekanika W tym menu ustawia si działanie wyjcia przekanika alarmowego (OUT RELAY), który moe by otwarty lub zamknity. wybiera si Otwarty lub Zamknity Menu ustawie Statystyki W tym menu mona odczyta całkowite statystyki (Całk.) oraz statystyki czstkowe (Czst). Poniej znajduje si opis znaczenia statystyk: N. Suwów Całk. Wskazuje całkowit liczb suwów wykonanych przez pomp. Dni Całk. Wskazuje całkowit liczb dni działania pompy. Dni Zasil. Całk. Wskazuje całkowit liczb dni, podczas których pompa była zasilana. Dozow. Ml Całk Wskazuje całkowit ilo produktu w ml dozowanego przez pomp. N. Suwów Czst. Wskazuje liczb suwów wykonanych przez pomp od ostatniego resetowania. Dni Czst. Wskazuje dni działania pompy od ostatniego reset. Dni Zasil. Czst. Wskazuje liczb dni, podczas których pompa była zasilana od ostatniego reset. Dozow. Ml Czst. Wskazuje ml produktu dozowanego przez pomp od ostatniego reset. Reset statystyk kasuje jedynie statytyki czstkowe. hasła lub menu powraca si do poprzedniego ADSP /10/09 18/20

19 USTAWIENIA I KALIBRACJA Menu ustawie Alarm akustyczny W tym menu ustawia si aktywacj alarmu akustycznego, który moe zosta aktywowany lub dezaktywowany. wybiera si Dezaktywowany lub Aktywowany Menu ustawie Regulacja kontrastu wywietlacza W tym menu ustawia si regulacj kontrastu wywietlacza Menu ustawie Przywrócenie parametrów domylnych W tym menu ładuje si wszystkie parametry domylne pompy. wybiera si Nie lub Tak. ADSP /10/09 19/20

20 5.0 PARAMETRY DOMYLNE Działanie portata Działanie 100% Timer giornaliero Fine 12:00 Działanie okres Okres 10 min Timer tygodniowy Pocztek 12:00 Działanie okres Działanie 100% Timer tygodniowy Koniec 12:00 Ilo do dozowania Ilo Wyk.Kalibracja Jzyk Włoski Ilo do dozowania Okres dozowania 3 min Data i godzina Automatyczny Działanie cykliczne T ON 10 sek Kalibracja NS Działanie cykliczne T cykl 10 min Jednostki Miary 0-100% Działanie cykliczne Działanie 100% Przepływ na Liczniku Przepływ/Akty wowany Proporcjonalny impulsowy 1xN 1xN 10 Przepływ na Liczniku Impulsy IMP Odniesienia 10 Proporcjonalny impulsowy 1xN BPM 90 Przepływ Contaimpulsi Impulsy MAX Rónica 10 Proporcjonalny impulsowy 1xN (M) Regulacja czasowa alarmów Czas 1 1xN Stabliz. 10 sek Proporcjonalny impulsowy 1xN (M) Regulacja czasowa alarmów Al. Doz. 90 BPM Pompa OFF Proporcjonalny impulsowy 1xN (M) MEM Prop Ustawienie Przekanika Pow. Alarm Otwarty Proporcjonalny impulsowy 1:N 1:N 10 Statystyki Liczba suwów Cał. ND Proporcjonalny 4-20mA ma L1 4 ma Statystyki dni pracy Cał. ND Proporcjonalny 4-20mA ma L2 20 ma Statystyki dni Zasil. Cał. ND Proporcjonalny 4-20mA Wydajno L1 0% Statystyki Dozow. ml Cał. ND Proporcjonalny 4-20mA Wydajno L2 50% Statystyki Liczba Suwów Czst. 0 Proporcjonalny 4-20mA Pod L1 OFF Statystyki dni Czst. pracy 0 Proporcjonalny 4-20mA Nad L2 OFF Statystyki dni Zasil. Czst. 0 Proporcjonalny PPM ml/wtrysk 0,01 Statystyki Dozow ml Czst. 0 Proporcjonalny PPM L/I Licznik 0.10 Temperatura Rczny 25 C Proporcjonalny PPM % Roztwór 100% Al. Akustyczny Wyłczony Proporcjonalny PPM PPM 1,0 Wywietlacz Reg. Kont. 50% Timer dzienny pocztek 12:00 ADSP /10/09 20/20
